Предисловие:
Копался, недавно, в своих архивах и наткнулся на черновик статьи, которую когда-то делал на одном небезызвестном сайте посвященном всяким гиковским штучкам и IT.
Решил - почему бы не выложить ее сюда, вдруг кому будет полезно или просто интересно? И, в общем, вот:
В один ничем не выделяющийся день 2014-го года мой друг скинул мне фотографию компьютера, найденного на чердаке в деревне у бабушки. После изучения фото я понял что это ни что иное, как отечественный клон небезызвестного компьютера Spectrum, выпущенный отечественным производителем. Вот он:

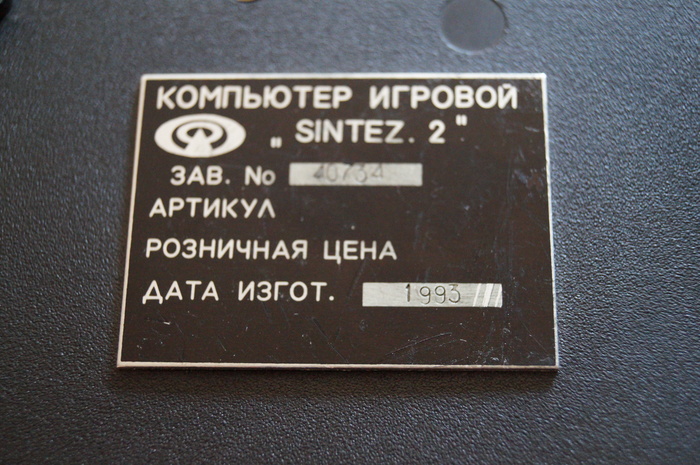

"Компьютер игровой 'Синтез-2'" числилось на табличке, приделанной к нижней его панели. О "Синтезах" раньше я ничего не слышал, так что быстренько нашел о них информацию:
Серия компьютеров «Синтез» (да-да, их было несколько, но об этом позже) — очередной клон компьютеров ZX Spectrum на базе чипа Z80A с тактовой частотой 3,5МГц. Выпускался, в зависимости от версии, с 128 или, как было в нашем случае, 48 КБ ОЗУ и 16КБ ПЗУ. Поддерживал цветное изображение в формате RGB, отображая 8 цветов с разрешением 256х192 Комплектовался, помимо инструкции по эксплуатации и небольшого справочника по встроенному Basic’у блоком питания, который преобразовывал 220В переменного тока в 5В 1А постоянного, набором кабелей для подключения к магнитофону и телевизору и, в зависимости от комплектации, джойстиками.
Было решено запустить эту махину, чего бы это не стоило. На следующий день девайс был у меня дома. Осмотрев его со всех сторон (включая внутреннюю :) я понял, что сохранился он неплохо:
Задняя панель. Слева направо: Гнездо блока питания, гнездо для подключения ТВ, кнопка “Reset”, гнезда для подключения магнитофона и джойстиков.
Нижняя панель. Видно год выпуска. Цену в те времена, видимо, уже не штамповали.

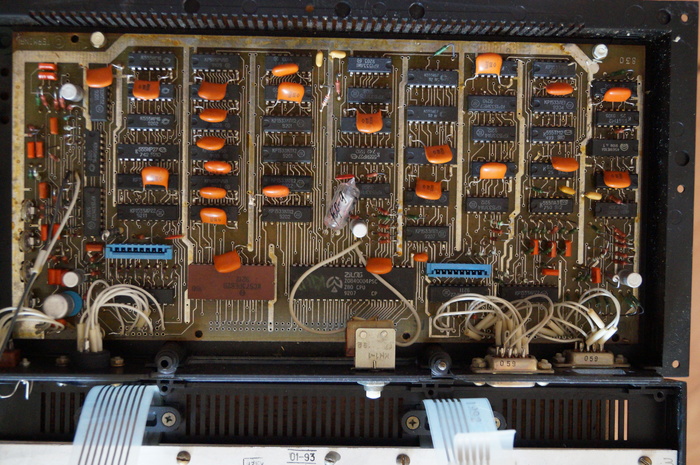

Внутренности. Теплые и ламповые.
"Ооокей" - сказал я, почесывая затылок. Первым делом я просто подключил компьютер к сети - на панели загорелась красная лампочка. Отлично - есть надежда, что девайс не мертв.
Чтобы получить от машинки что-либо нужно подключить его к телевизору или монитору. А еще нужно подключить магнитофон, чтобы загружать софт, который, как известно, чаще всего распространялся на обычных аудио кассетах.
Быстрый осмотр портов дал понять, что нынешние стандарты соединения периферии ушли далеко вперед, а выход видеосигнала вообще непонятно как работает.
В этой связи я ушел в гугл, и через 20 минут поисков наткнулся на страничку, где энтузиаст расписал назначение и распиновку портов данного компьютера так, чтобы можно было подключить его к телевизору через коннектор типа SCART, а к аудио периферии через обычный 3,5 Jack.
Обрадовавшись что все так просто я сбегал на радио рынок за необходимыми коннекторами и спаял провода. Но меня ждало разочарование: подключив видео кабель к телевизору, тот показал мне лишь белые полосы на черном фоне, сопровождая это подозрительным треском из динамиков.

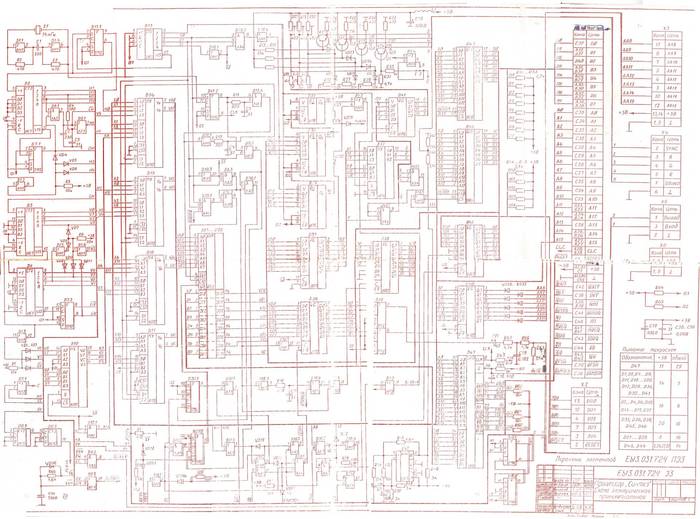

Получив такой результат я расстроился, но не потеряв надежды полез обратно в интернет, где в последствии нашел принципиальную схему компьютера Синтез. Вот она, кому интересно:
На ней, очень кстати, были также схемы выводов портов, которые, очевидно, отличались от тех, которые были представлены на найденном ранее сайте. Надежда запустить компьютер появилась вновь, и взяв в руки паяльник, я принялся за перепайку проводов.
Не буду вдаваться в подробности, просто прикреплю ту схему, которая оказалась рабочей для меня:
Схема предельно проста, отметить стоит лишь номинал резистора на канале синхронизации. Его мне пришлось подбирать - любое отклонение от 200 Ом приводило к потере цветности изображения.
Следующей проблемой было найти софт. Кассетные магнитофоны у меня в доме уже не водятся, а кассет с софтом для Спектрума не найти и подавно. На помощь пришли проекты от энтузиастов. В интернете можно найти файлы образов кассет с различными играми и софтом. Эти файлы можно воспроизвести через специальный софт. Все что остается - подключить аудиовыход ПК к Синтезу, ввести заветное LOAD "" и запустить воспроизведение образа.

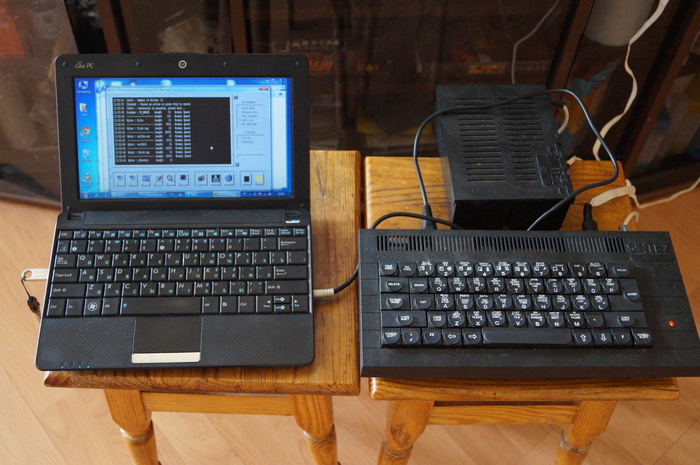

Забавно: для того чтобы запустить ПК 1993 года понадобился нетбук, в тысячи раз превосходящий по мощности "Синтез".

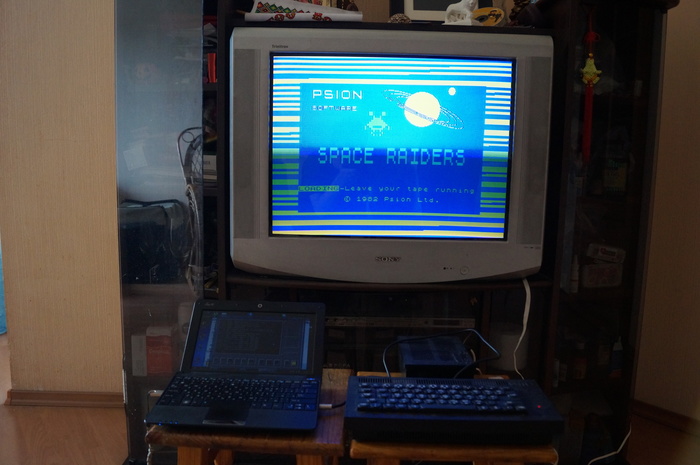

Удивительно, но все завелось сразу. Далее предлагаю просто посмотреть видео запуска игры "Space Invaders" на "Синтезе":
Странные ощущения испытываешь, играя на подобном девайсе. Приятный звук игр, как в олдскульных автоматах, графика и приятно-ностальгические ощущения прикосновения к чему-то из той эпохи вычислительной техники.
Еще одно фото "конструкции":
На этом, пожалуй, все. Надеюсь было не очень занудно и скучно :) Спасибо за внимание!
Если у кого есть вопросы - с радостью отвечу в комментариях.
