Вчера вот в этом http://pikabu.ru/story/nuzhno_bolshe_usb_portov_5053050 посте показывал устройство, показавшееся мне интересным, в комментариях интересовались внутренним устройством. Сегодня мы вместе посмотрим что же у него внутри. Итак:

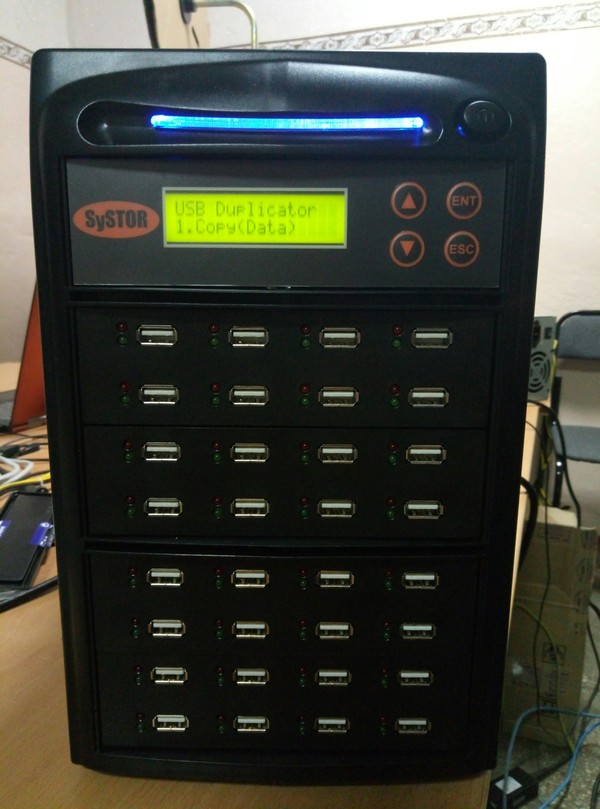

Начнем снаружи. Морду вы видели, а сзади ничего интересного:

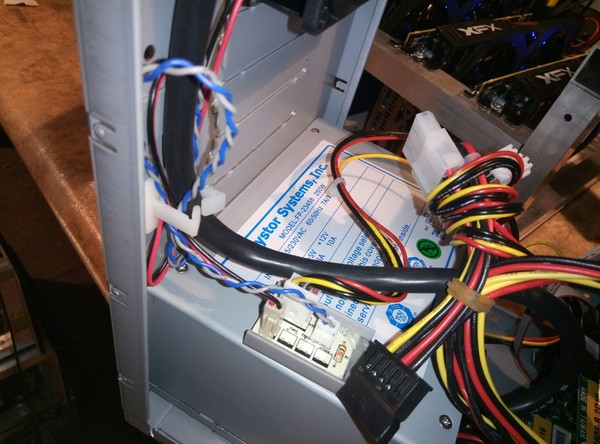

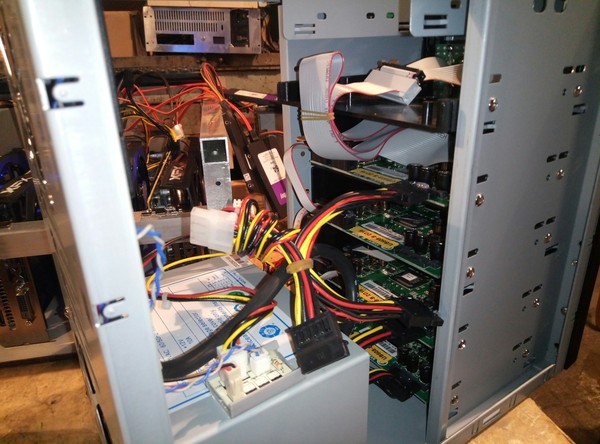

Откручиваем 4 болта и снимаем крышку. Внутри мы видим простенький блок питания на 250Вт, плату питания вентилятора, панель управления и собственно 4 модуля с USB портами подключенные последовательно:

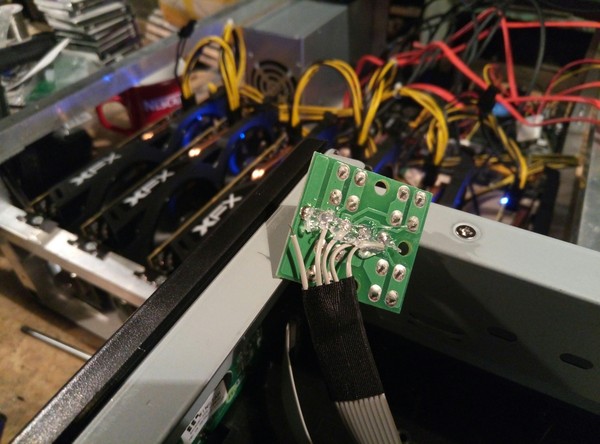

Я ожидал высокого качества изготовления за такие деньги, но на деле пайка довольно хренового качества, при попытке извлечь панель управления один из проводов моментально отломился несмотря на то, что я старался быть как можно более аккуратным:

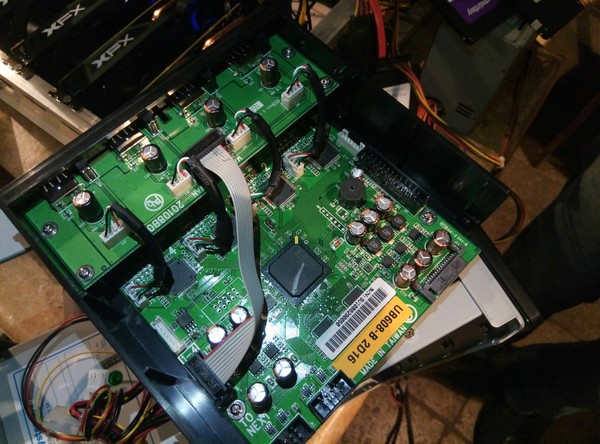

Двигаемся дальше и доходим до самого интересного - извлекаем один из модулей с USB концентратором:

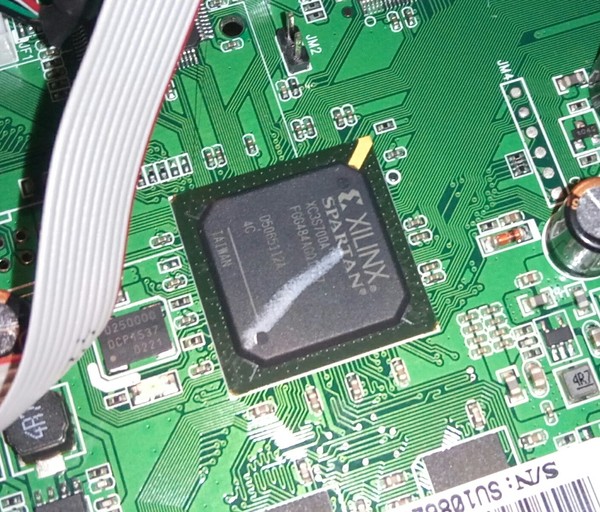

И вот тут становится понятно чем обусловлена высокая стоимость устройства. Мы видим, что за управление каждым таким модулем отвечает ПЛИС XILINX Spartan - устройство недешевое и труднопрограммируемое, но гораздо более производительное чем классический микроконтроллер:

Ок, больше внутри смотреть не на что - перепаиваем контакты, собираем все обратно, включаем и убеждаемся что умудрились ничего не сломать:

Думаю стоит также сказать пару слов о функционале устройства. Итак, с помощью него можно совершать следующие действия с носителями информации:

- Клонировать

- Сравнить

- Клонировать и сравнить

- Получить информацию о носителе

- Форматировать

- Провести быструю очистку

- Провести полную очистку

- Обновить ПО устройства

На этом в принципе все, надеюсь кому-нибудь было интересно.
