И посему решил спаять себе хедрекер на диодах.

Изучив вопрос в сети, нашел несколько проектов, которые и легли в основу моей работы.
Сразу скажу, тут нет никакого rocket science.
Итак, приступим. По традиции начнем с комплетующих

Комплектующие и цены

Общая стоимость проекта - 1,5 тыс. руб. С Али многие лоты продаются большими партиями, так что по факту комплетующие выходят дешевле в пересчете на штуку.

• Камера от PS3 Eye - 500 руб. на авито

• Корпус - напечатал сам. Можно заказать на сайтах 3д печати, ценник озвучивают 500-700 руб.

• Резисторы на 30 ом - 3шт - 53 руб. за 100 штук

• ИК диоды SFH485P - 3 шт - 148 руб за 10 штук

• Аккумулятор 103040 мАч, 3,7 в, 1200 а, для Bluetooth-гарнитуры MP5, GPS-навигатора, PS4, 3,7 в, 1030401 шт. Аккум лушче поискать циллиндрической формы, я использовал какой под руку попал - в итоге не влез в корпус и приклеил снаружи - 300 руб

• Плата зарядки Mini Micro-c USB 5V 1A 18650 TP4056 - 1 шт - 62 рубля

• Выключатель 1 шт - 27 руб. за 2 штуки

• Провода, лучше тонки 24-26 AWG - 1 метр - 50 руб.

• Фото-плёнка или дискета - 150 руб.

Схема

3д модель корпуса

Форм фактор не так критичен, можно подобрать под себя тот, что больше подойдет для крепления именно на ваши наушники. Я решил взять проект (по ссылке ниже) и украсть у жены клипсу от вешалки.. Пока о пропаже не догадываются :)

Ссылка на проект https://www.thingiverse.com/thing:5260195

Сборка

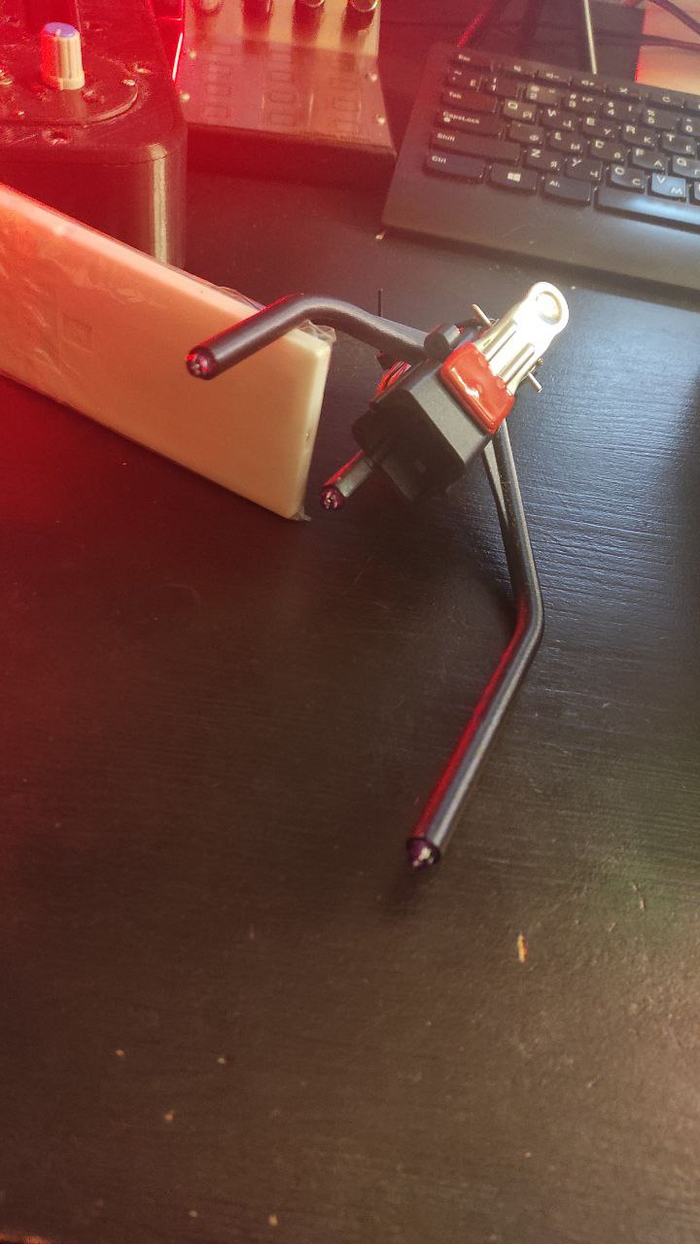

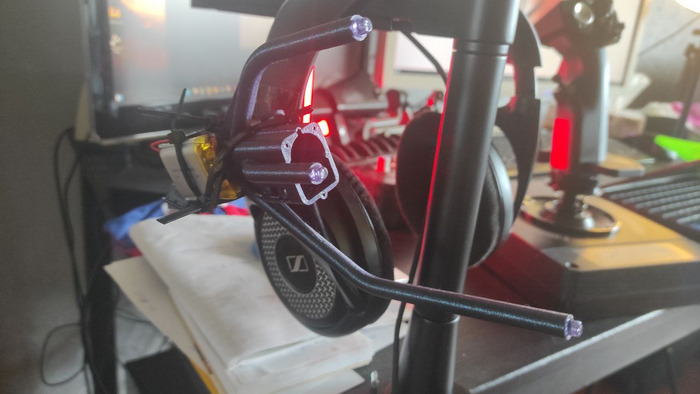

Спаиваем и укладываем всё в корпус. Готовое изделие на фото. Аккум я взял какой дома нашелся, но можно подыскать и циллиндрической формы - для этого корпуса будет идеально. Ребята в дискорде подкинули идею - можно было брать батарейки из вейпа/электронных сигарет - "осуждаем курение!" - (написал я, затягиваясь кальяном).

Корпус:

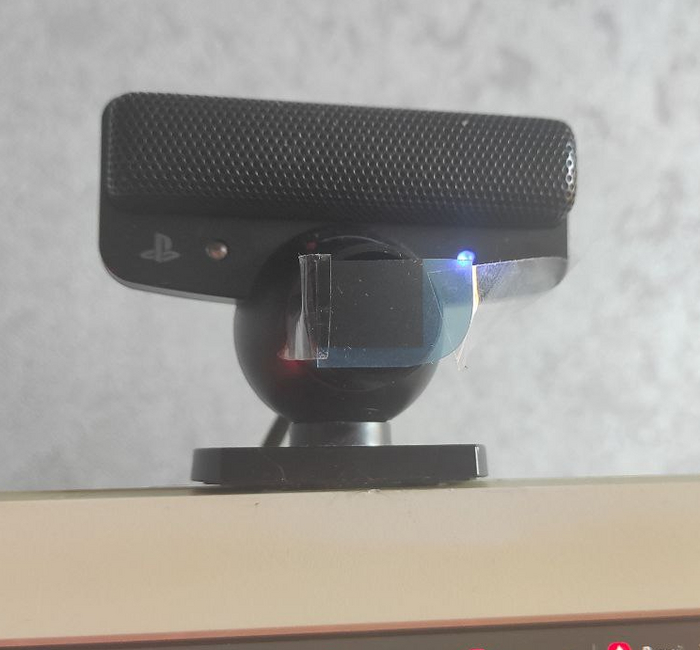

Вырезаем и наклеиваем пленку перед линзой. Разбирать камеру не пришлось - через плёнку камера и так неплохо видит диоды. Потом красиво вырежу, на рентгеновском снимке с переломом ноги, от которого отрезал кусочек, еще куча места.

Программное обеспечение

Скачиваем Opentrack - на сайте github.com из репозитория разработчика (файл opentrack-2023.3.0-win32-setup.exe): https://github.com/opentrack/opentrack/releases

Скачиваем драйвер для камеры PS3 Eye по ссылке - https://disk.yandex.ru/d/dpJqL8t1F2NuhQ
Настраиваем камеру по гайду - https://dzen.ru/b/ZeiZfTfwi0jhOBdE

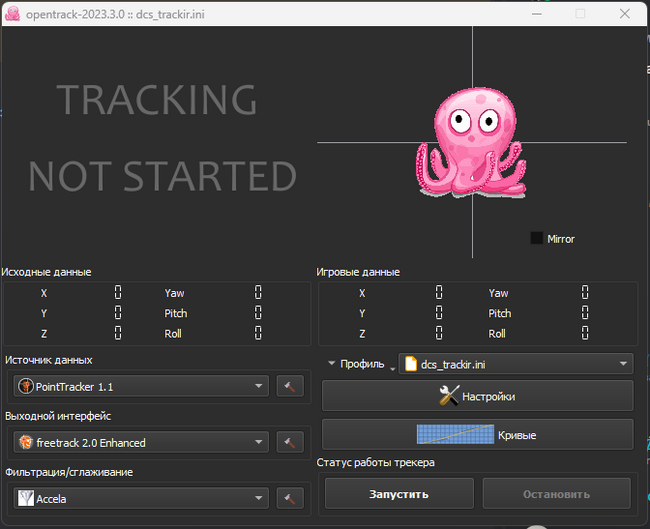

После установки открываем Opentrack и в источнике данных выбираем PointTracker 1.1

Скачиваем мой профиль - кладем в папку Документы своего пользоватлея: C:\Users\Имя_юзера\Documents\opentrack-2.3

Теперь в Opentrack выбираем скачанный профиль и нажимаем Запустить

Камера уже сейчас должна увидеть наши 3 диода. Теперь нужно откалиброваться. Нажимаем на молоток.

Двигая ползунок добиваемся чтобы значения яркости диодов на превью составляло значение 3-4 px

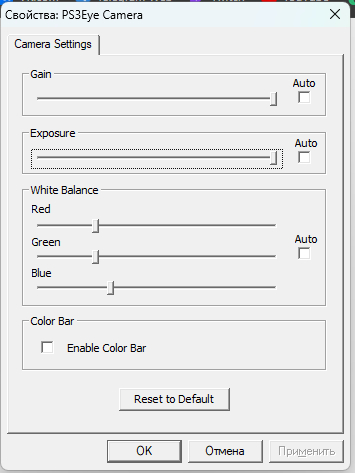

При необходимости в параметрах камеры регулируем Gain, Exposure, и RGB, убираем галочки

Калибруем камеру - для этого заходим на вкладку Модель (вверху) и нажимаем Начать калибровку. Вертим готовой вверх-вниз и влево-вправо, после чего завершаем калибровку.

На этом всё - можно запускать игру и проверять результат.

При необходимости, можно менять кривые профиля и добавить сглаживание/мертвую зону.
Время непрерывной работы клипсы - 5 часов, заряжается полностью за пол часа. Может немного греться в районе резисторов - это ок.

Из недочетов и поля для улучшений (буду дополнять по мере появления):

• Аккумулятор, требует внимания и своевременной зарядки. В будущем стоит подумать о коробке под пальчиковые аккумуляторы, чтобы была возможность быстро поменять питание.

Спасибо за внимание. Надеюсь, статья пригодится и поможет.

В догфайтах оч помогает!
