Здравия желаю всем!

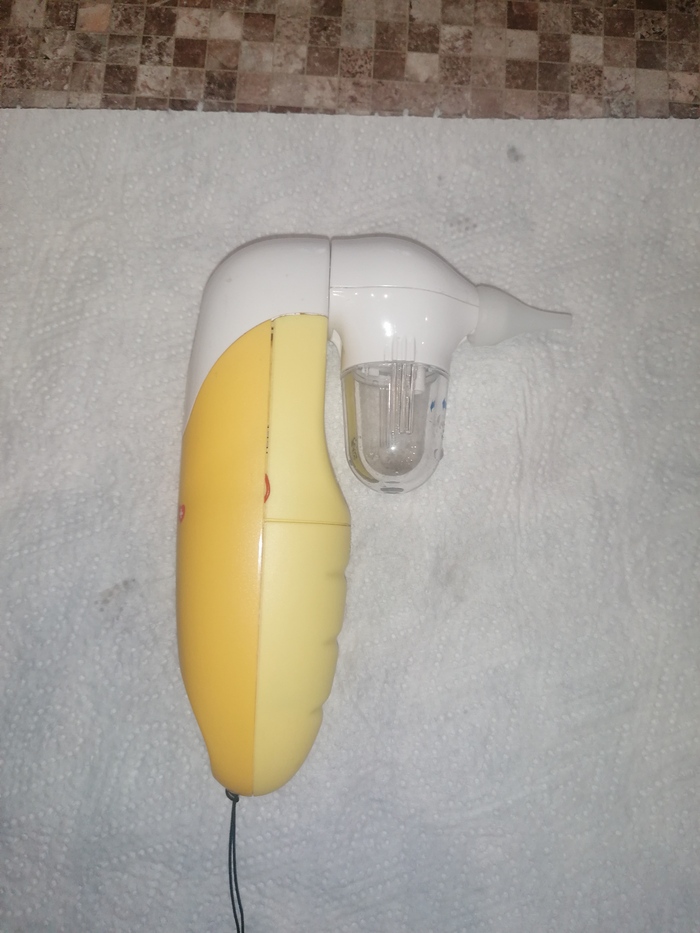

Сегодня я хочу поговорить про чудо-приспособу. Так как моя дыхалка теперь не соединяется с носом и ртом, высморкаться проблема. И на помощь приходит электроаспиратор. Вот такая хрень на батарейках. Позиционируется как детская, но мне 44 летнему мальчугану тоже зашла.

Есть у неё некая недоработка, ну или незнаю, фича. Чуть неровно положишь, ппц, полное ощущение, что закончились батарейки.

И тут многие жители больших городов быстренько несут этот прибор в ремонт, где им абсолютно справедливо отказывают в гарантийном ремонте.

Молодые папы, внимание:

Нужен набор отвёрток из фикспрайса и две салфетки.

Делай раз

Делай два

Делай три

Четыре болтика открути, тонну соплей выгребай, промывай. Собирай обратно.

После сборки батарейки подкинь, вакуум проверь.

Собирай дальше.

Десять - пятнадцать минут времени, 2000 съэкономлено. Я уже на автомате разбираю-собираю

Удачи!

Читателю привет

В ремонте карточка 1080 от микростаров с жалобой "не определяется" и вопросами "а может не чинить, а может ничего серьёзного, а по описанию можно точно сказать?" и тд.

Адекватно на такие вопросы можно после диагностики уже, ну или без неё - карта поломалась

У карты что-то с питаниями не так, что может быть одной и причин поведения карты, а может и не быть

Снимаю охлаждения карты вижу дырявый резистор рядом с коннектором доп. питания

Разбираю полностью для замера по этой линии, а тут почти КЗ

Ну ещё гпу гретый оказывается

Питание гпу собрано на мусорных сдвоенных ключах 4c85n, такие даже на более убогих моделях 10й серии не встречаются почти, включаяя референсы конечно.

Этот дружок сдох и требует замены

Сдох может от плохого бп, перегрева, либо по причине попадания жидкости на карту сзади, что более вероятно

Карта вся в таких разводах, но без сгнивших элементов

Тут отмыть достаточно было

Поставлю сюда двойной ключик другой m3816n, который лучше прошлого, да и остальных тоже раза в 3, если верить документациям на них

Ещё поменяю дырявый резистор на исправный

Теперь питания починились и можно проверять карту

Все тесты проходит, температуры тоже пойдут

Больше никаких проблем не нашлось

На этом ремонт всё

Я ВКонтакте

Сегодня рассказ пойдет об iphone 11 на замене стекла.....с царапиной)

Да, всего лишь царапина, почему же ее не заполировать, а менять стекло, оно же не треснуло?

Во первых: вручную вы ее не заполируете, а сожжете дисплей от высокой температуры во время полировки.

А во вторых: на специальных станках глубокие царапины снимут такой большой слой со стекла, что стекло изогнется бананом, отвалится рамка от стекла и дисп умрет через 3-4 месяца.

Подробнее на эту тему был вчера диалог с очередным любителем полировки:

#comment_241121198

Но может сразу заменить дисплей целиком раз такое дело?

Смотрим цену на замену ориг дисплея в iport)

20к это конечно хорошо, но что если я вам скажу, что переклеить стекло на эту же модель будет стоить 5500р?)

Да, переклейка стоит в разы дешевле замены дисплея на новый, но тут главное отдать нужному мастеру, поэтому пациент попал в руки ко мне)

Вообще клиенты редко приносят дисплей на переклейку с одной царапиной, потому что можно с ней и походить.

И обычно дисплеи выглядят примерно вот так. С разбитым стеклом и наполовину умершим тачем.

Но наш пациент выглядит так. Кто то скажет, что не очень то все и плохо, но клиент так не считает)

Но раз надо, значит будем менять стекло и приводить внешний вид аппарата в идеал)

Снимаем рамку и заводим струну под стекло. Казалось бы все просто, но на 1мм толщины дисплея 3 слоя, а нужно попасть в 1 между тачем и стеклом. Если попадем в другие 2, то нарвемся на замену тача, либо замену поляризационной пленки. А нам нужно сохранить деньги и родной тачскрин клиента. Поэтому нужны прямые руки из плеч)

Отделяем полностью матрицу от стекла и чистим весь клей что остался на матрице.

Затем склеиваем все в вакуумном прессе не зыбывая помешивать.

Удаляем все пузыри в барокамере с высоким давлением, собираем аппарат с новой сеткой слухового динамика и влагозащитной проклейкой.

Влагозащитная проклейка защищает только от брызг воды. Сейчас в комменты прибегут люди рассказывать что они со своим айфоном плавали, но никто не напишет как он утопил свой телефон пока рыбок снимал, обидно)

А вообще, от водички у вас минимум отвалится фейс, а максимум весь аппарат цвести начнет, как рассада в парке)

Телефон придумали не для фейстайма в душе, а для эксплуатации в условиях без постоянного пребывания в убийственной стихии. Вплавь на работу, по моему, никто не добирается)

Ну это все отступление, а я сюда пришел результат показать)

Ай какой красавец, блестит как алмаз. Алмаз без единой пылинки под стеклом)

Клеим противоударную пленку за 1000р и отдаем аппарат довольному клиенту.

Вместе с пленкой вышло 6500р вместе с работой и материалами)

Если бы телефон был сильно разбит или сколот по краям, был бы риск замены тачскрина с переносом микросхемы тача(в ней содержатся данные о подлинности дисплея, без родной микры вылезет ошибка и вы ее потом никак не уберете), а это уже стило бы клиенту в 7500р, но никак не 20к)

Всем удачных ремонтов)

Группа вк

https://vk.com/healtechspb

Avito c отзывами

Снобы уже бегут со всех ног в комменты, что бы написать, что это голимая реклама.

С удовольствием поболтаю с вами. Вы мои любимчики, даже времени для вас не жалко)

Всех приветствую)

Ноутбук перестал реагировать на кнопку включения.

Приступаем.

Снимаем поддон и осматриваем плату:

Платформа Compal NM-D031.
Отсоединяем АКБ и замеряем сопротивления на всех дросселях, а так же дата линии юсб портов.

В моём случае никаких заниженных сопротивлений нет.
При подключении ЛБП, потребление платы составляет 0.070а, что довольно довольно много для дежурного питания:

При более тщательных замерах сопротивлений выявил вышедшую из строя микросхему:

Это SY6288D20AAC.
Как я понял, эта штуковина грубо говоря должна защищать от перегрузки по току, перегрева и КЗ внешние устройства подключённые к юсб порту.

В моём случае на этой микросхеме было замыкание между 1 и 2 пином. То есть питание +USB_VCCA было посажено на землю.

Отпаяв эту микруху, потребление платы в дежурном режиме пришло в норму:

И ноутбук стал включаться:

Позже я припаял с донорской платы рабочую микруху.

Но на этом ремонт не закончен.

Во время тестирования, я случайно заметил, что топкейс с правого края подозрительно сильно нагрелся, хотя там ни радиатора, ничего такого нагревающегося нет.

С той стороны есть только IO плата с аудиовыходом и кардридером.

Ну раз греется, значит есть какая-то неисправность. Замеряю сопротивление на конденсаторе по питанию контроллера звука и вижу:

Сильно занижено.
Контроллер звука и кардридера RTS5199 вышел из строя.

Меняю на новый:

При дальнейшем тестировании проблем больше не было выявлено.

На этом ремонт окончен.

Москва

Сегодня будет пост, про переклейку apple watch s4 44мм.

Первые часы от эпла в обновленном дизайне после квадратной 3 серии. Но притягивает к земле и об твердые предметы их с одинаковой силой)

Менять дисплей на них сложно и дорого, и ниже я объясню почему. Поэтому замена стекла на часах крайне выгодное мероприятие.

Замена стекла клиенту обошлась в 6900р вместе с работой и материалами.

Теперь давайте посмотрим сколько стоит дисплей)

А дисплей стоит, как крыло от самолета. Плюс менять его большинство сервисов открестятся и выберут что попроще)

А все дело в антенне nfc, которая отвечает за apple pay)

Вот она родимая, на фото лежит и нагоняет страх на мастеров одним своим видом)

Без нее часы даже не включатся. А если и включатся, как 2-3 серия, то могут упасть в ошибку и не смогут связаться с телефоном.

Короче одна антенна испортит вам вам жизнь превратив ваши часы в кирпич на разбор.

И самое страшное, она привязана к процессору часов)

То есть она не заменяема, ее можно только пересадить со старого дисплея на новый. А снять ее с нового дисплея не ушатав сам дисплей вы не сможете, если не знать как)

А вот и пруфы, как переносил антенну на 3 вотчах, когда дисп менял.

Единственное место, куда годятся защитные стекла)

Итак на столе пациент, побитый жизнью и ждет когда мы уже срежем с него все, что портит нам его внешний вид)

Стекло прям по грани треснуло, даже пилить не придется как в остальных случаях, а пилю я их на специальном станке.

Вот таком)

Снимаем дисплей и срезаем с него разбитое стекло.

Огонь, даже тач не пострадал. Можно склеивать.

Все как обычно на специальном вакуумном прессе в антипылевой комнате)

Ну и смотрим на результат)

Красота то какая, прям кайфую)

По цене вышло 6900р как и договаривались с клиентом, если бы стекло слишком сильно было разбито и был риск повреждения тачскрина(это слой отвечающий за нажатия), то замена обошлась бы всего на тысячу дороже.

Всем удачных ремонтов)

Занимаюсь переклейкой телефонов от пикселей и ванпласов - до айфонов и самсунгов.

г.Санкт-Петербург

Телеграм канал с ценами на эту и другие модели у меня в профиле)

Группа вк

https://vk.com/healtechspb

Avito c отзывами

https://www.avito.ru/sankt-peterburg/predlozheniya_uslug/zam...

Снобы уже бегут со всех ног в комменты, что бы написать, что это голимая реклама.

С удовольствием поболтаю с вами. Вы мои любимчики, даже времени для вас не жалко)

Сегодня расскажу про очень предусмотрительного клиента и mi 9t, которому сначала не повезло, а потом он обратился ко мне)

Итак история следующая.

Xiaomi mi 9t. После замены дисплея на копию, через время отвалился сенсор и дисплей перестал реагировать на нажатия, телефон разблокировался от простого нахождения в кармане и трубка вела себя непредсказуемо, как курс биткоина.

Но при замене дисплея на копию клиент забрал из прошлого сервиса свой битый рабочий дисплей, решил восстановить на нем стекло и поставить его обратно, потому что прочувствовал вкус копии, горький и со вкусом выброшенных на ветер денег вкус.

Замена стекла на эту модель стоит 3500р. Дисплей клиенту предлагали заменить от 5к на копию и 7-10к на оригинал)

Всю 9 серию лучше переклеивать, а не менять дисплеи. Тк начиная с 12 miui наши любимые китайцы отключили возможность калибровать подэкранный сканер и с этой прошивкой начали тупить и замененные ориг диспы. Все для людей, все для народа)

На самом деле все копии на 9 серии тупят по тачу и больше, чем на пол года-год их не хватит, мрут как мухи. Кому-то не везет и тач отваливается через неделю. Все как в поговорке - "скупой платит дважды"

Поможем хорошему человеку восстановить комфорт от пользования своим телефоном и приведем его в нормальный внешний и рабочий вид.

Но сначала проверим, что с диспом все ок на тестере.

Я честно не знаю почему для проверки фона китайцы используют детей)

Наверное, что-то из недавней истории детского труда на заводах мобилок.

Но нам тестер говорит, что все с диспом хорошо и можно срезать стекло.

Да, на столе срач, но зона сепарации и не должна быть чистой, она должны быть удобной)

Это как ландшафтные дизайнеры в новых жк, делают красивые прямые углы, а люди потом топчат тропинки потому что это не удобно.

Как обычно склеиваем матрицу со стеклом в вакууме и получаем идеальный готовый дисп, как с завода)

Теперь пора снимать копию дисплея с телефона и менять ее на родной сердцу ориг)

Опять мастера с руками из плеч со своим t7000, ничего нового.

Клей должен быть на рамке, зачем же на экран его наливать как из ведра? Эта тайна покрытая мраком и правды мы никогда не узнаем)

Счищаем это безобразие и наносим нормальный термоклей, как с завода и должно быть, и собираем телефон обратно.

Обожаю смотреть на свои готовые трубки, так блестят прям. Особенно доставляет когда клиент говорит что то типа "Никогда не выдел свой телефон таким красивым", прям сердечко греет)

Клеим противоударную пленку за 1000р и выдаем клиенту.

Все вместе вышло 5000р, тк работы было по факту на 2 дисплея и я прибавил к стоимости переклейки ещё и работу по снятию старого. Если приносят сразу битый телефон, то цена будет 3500р вместе со сборкой.
