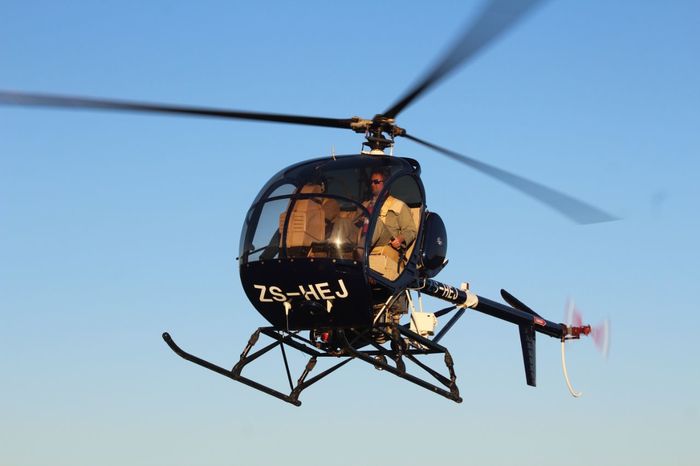

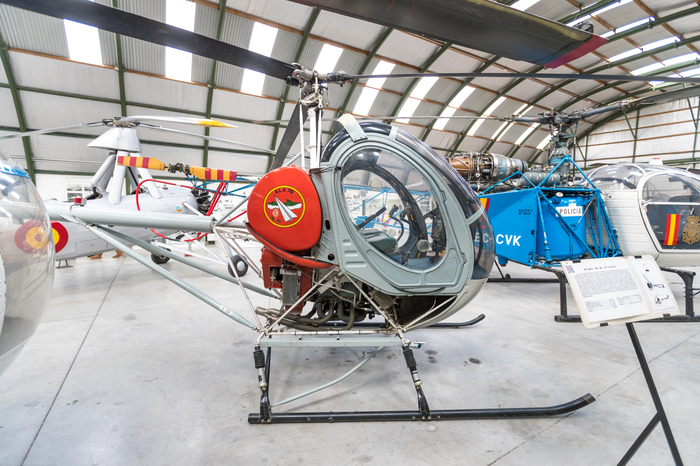

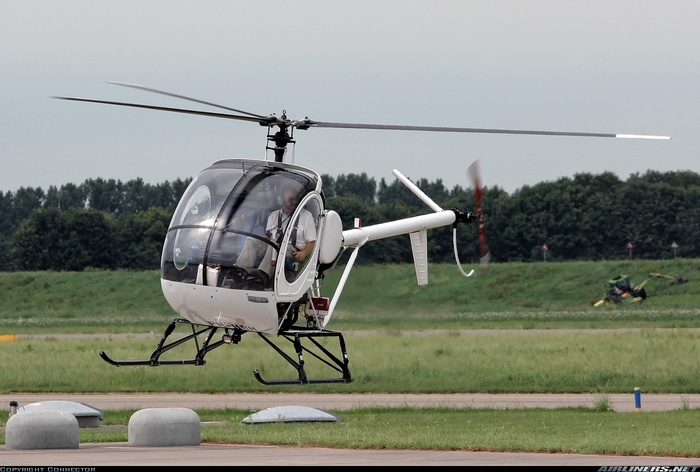

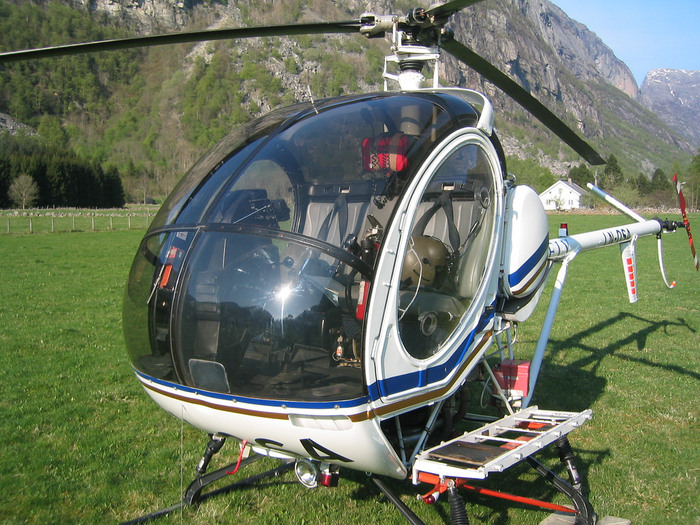

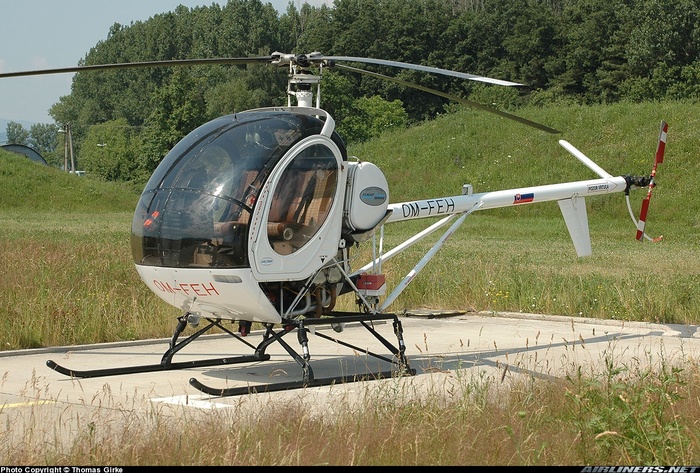

Hughes TH-55 Osage — американский лёгкий тренировочный вертолёт, впервые поднялся в воздух в 1956 году. Разработан компанией Hughes Helicopters для Армии США. На его базе была разработана гражданская модификация Hughes 269. По лицензии вертолёт модели 269 строился в Италии компанией Breda Nardi и в Японии компанией Kawasaki. Hughes 300С — усовершенствованный вариант вертолёта Hughes 269. Первый полёт состоялся в августе 1984 года. После покупки компании Hughes Helicopters компанией McDonnell Douglas права на вертолёт были проданы фирме Schweizer. С 1983 вертолеты выпускались под обозначением Schweizer 300C и 300СВ. Компания Schweizer в 2004 году была приобретена компанией Sikorsky Aircraft. С февраля 2009 вертолет выпускается как Sikorsky S-300C. Вертолет широко используется в качестве учебного в военных и гражданских лётных школах, в авиации общего назначения. Всего построено более 2800 вертолетов. 17 вертолетов попавших в Испанию получили местное наименование HE-20.

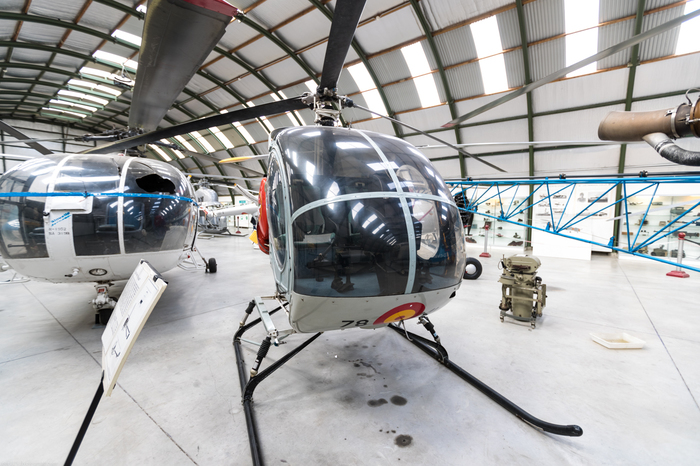

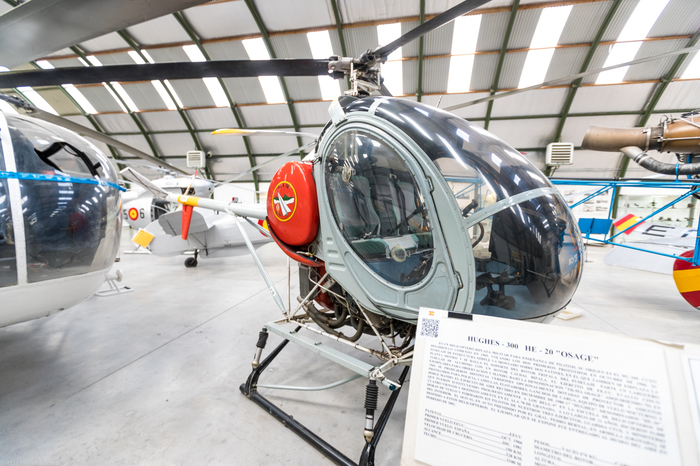

Вертолет Hughes-300 регистрационный HE.20-12/78-41 служил в Ejercito del Aire(Spanish Air Force) с декабря 1980 года,его c/n: 128-0746. После выхода в отставку в феврале 2002 года,вертолет попал в музей.

5 предсерийных машин Model 269А были приобретены Армией США под обозначением YHO-2HO. Выпуск гражданской модификации Model 269A был начат в октябре 1961 года. В 1986 году сертификат на этот тип был продан компании Schweizer, которая занялась дальнейшим развитием машины. В 2011 году эта модель (выпускается под обозначением Sikorsky S-300) еще находилась в производстве под эгидой компании Sikorsky, поглотившей Schweizer.

В декабре 1980 года в Испанию в Escuadron 782 расположенном в Granada - Armilla ,были поставлены 17 вертолетов Hughes 269/300C,получивших местное обозначение HE-20. Если я правильно понимаю,то они заменили устаревающие Bell-47. Эти вертолеты налетали в сумме 53 тыс часов и выучили 825 пилота.

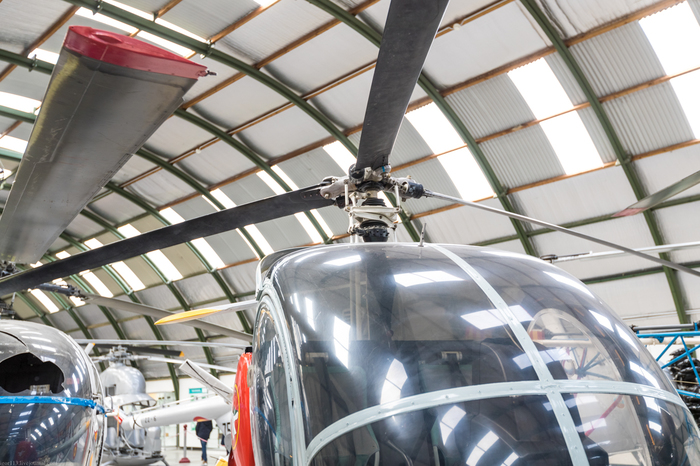

Вертолёт выполнен по одновинтовой схеме, с рулевым винтом. Фюзеляж ферменной конструкции из стальных труб. Несущий винт-трехлопастный, крепление лопасти-трёхшарнирное. Рулевой винт двухлопастный, хвостовая балка - алюминиевая труба. Двигатель- поршневой Lycoming HIO-360-D1A (устанавливалось несколько его модификаций), в модели 300СВ-карбюраторный, SBi- инжекторный. Управление вертолетом — механическое, гидравлическая система в контуре управления отсутствует. Кабина двухместная или трехместная (в последнем случае устанавливается съемное сиденье для пассажира между левым и правым креслами). Вариант с двойным управлением выпускается для лётного обучения. Вертолет может оборудоваться надувными поплавками для эксплуатации с воды.

Модификации :

Hughes Model 269 первая серийная модификация.

Hughes Model 300 трехместный вариант вертолета Model 269B. Бесшумный хвостовой винт был установлен в 1967г.

Hughes Model 300C усовершенствованный вариант вертолета Model 300 с двигателем Avco Lycoming HIO-360-D1A. Этот вертолет строился также по лицензии в Италии компанией Breda Nardi под обозначением NH-300C.

Hughes Model 300CQ вариант вертолета Model 300 с уровнем шума примерно на 75% меньше, чем первые варианты.

Hughes Model 200 Utility усовершенствованный вариант вертолета 269А с двигателем Avco Lycoming HIO-360-B1A мощностью 134кВт. На его основе был построен легкий учебно-тренировочный вертолет Model 269А-1. Всего было выпущено 792 машины.

Hughes Model 200 Deluxe подобный вертолету Model 200 Utility, но с некоторыми техническими усовершенствованиями.

ТН-55 Osage тренировочная версия Hughes Model 200 для Армии США. Компанией Kawasaki были построены вертолеты TH-55A "Osage", получившие обозначение TH-55J.

Sky Knight полицейский патрульный вариант вертолета Model 300.

ЛТХ:

Модификация Hughes Model 300C

Диаметр главного винта, м 8.18

Диаметр хвостового винта, м

Длина,м 9.40

Высота ,м 2.67

Масса, кг

пустого 476

нормальная взлетная 930

Тип двигателя 1 ПД Avco Lycoming HIO-360-D1A

Мощность, кВт 1 х 142

Максимальная скорость, км/ч 169

Крейсерская скорость, км/ч 153

Практическая дальность, км 370

Скороподъемность, м/мин

Практический потолок, м 3625

Статический потолок, м 3110

Экипаж, чел 1

Полезная нагрузка: 1-2 пассажира или до 50 кг груза

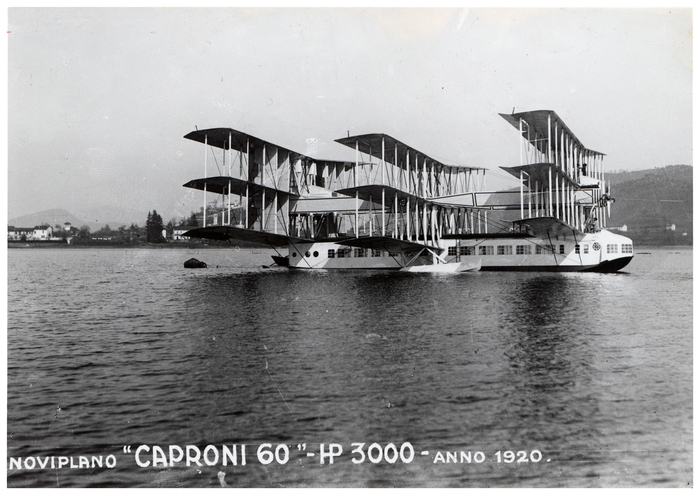

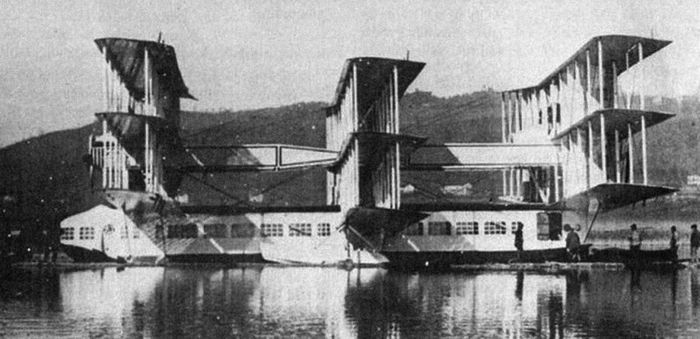

Наиболее амбициозным проектом летательного аппарата с тандемным крылом за всю историю авиации стал итальянский "летающий плавучий дом" Сa.60 (Transaero, Noviplano) фирмы "Капрони", созданный в 1920 году. Компания Caproni была известна своими гигантскими двухфюзеляжными бомбардировщиками в период первой мировой войны. Масштабы Сa.60 наилучшим образом выражаются на итальянском языке словом "капрониссимо".

Джованни Баттиста Капрони (Giovanni Battista Caproni), больше известный как Джанни Капрони, стал признанным авиаконструктором во время Первой мировой войны, его компания достигла значительных успехов, особенно в области больших многомоторных бомбардировщиков. Конец войны в 1918 года вызвал резкое снижение заказов на военные самолеты, поэтому Капрони стал искать пути выхода на рынок гражданской авиации.

Уже в 1913 году авиаконструктор, которому было тогда 27 лет, сказал в интервью Gazzetta dello Sport , что "самолеты, способные вмещать более сотни пассажиров и которые в состоянии преодолеть трансокеанские расстояния за несколько часов, скоро станут реальностью". После войны Капрони фактически одним из первых начал конструировать огромный и амбициозный траспортно-пассажирский гидросамолет, первый патент на которого был выдан уже 6 февраля 1919 года.

Конструкция многомоторного гидросамолета с вместимостью более 100 человек, которая считалось достаточно экстравагантной в то время, позволила бы добираться до удаленных или труднодоступных районов быстрее, чем по наземным или морским маршрутам и значительно по более низкой цене. Капрони считал, что в авангарде будут самолеты, способные совершать дальние полеты.

Зная о проблемах, связанных с безопасностью полета, итальянский авиаконструктор сосредоточился на возможностях повышения надежности самолета и минимизации ущерба от аварий. Во-первых, он оснащал гидросамолет таким количествомвом двигателей, чтобы предоставить ему возможность оставаться в воздухе даже в случае отказа до 3 моторов. Конфигурация гидросамолета обеспечила относительную легкость во взлете-посадке (для будущей летающей лодки аэродромом могло служит озеро даже самых скромных размеров). Наконец, он признал важность повышения комфорта для пассажиров за счет повышения крейсерской высоты полета, систем турбонаддува и тона винтов, которые будут компенсировать потерю мощности двигателя при взлете.

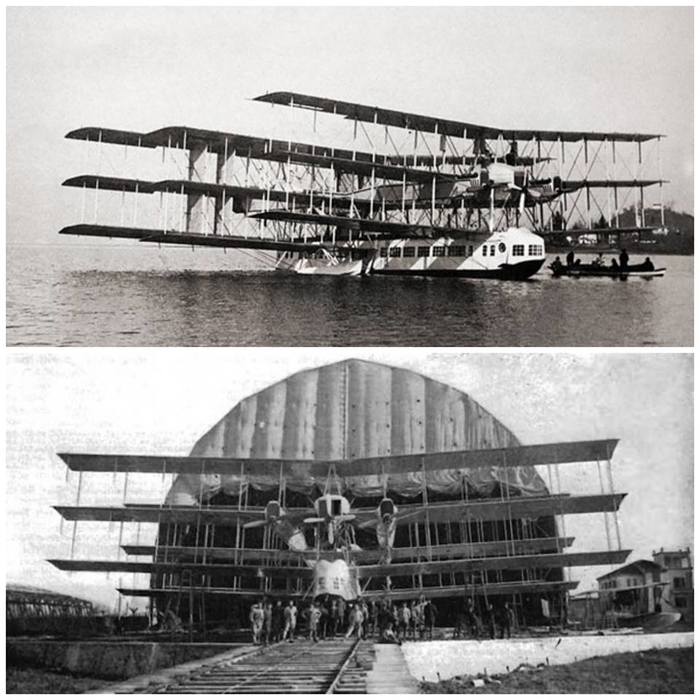

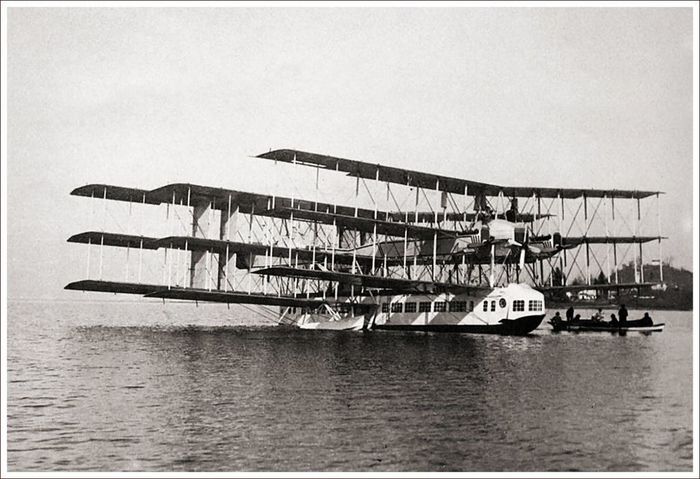

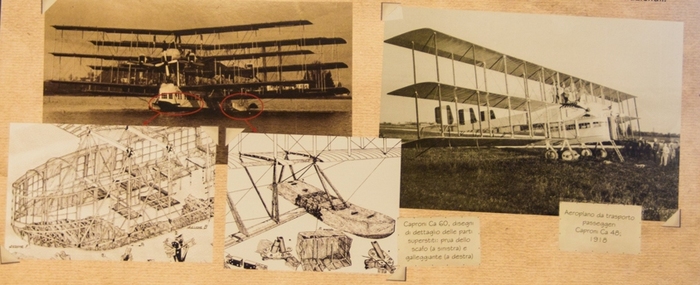

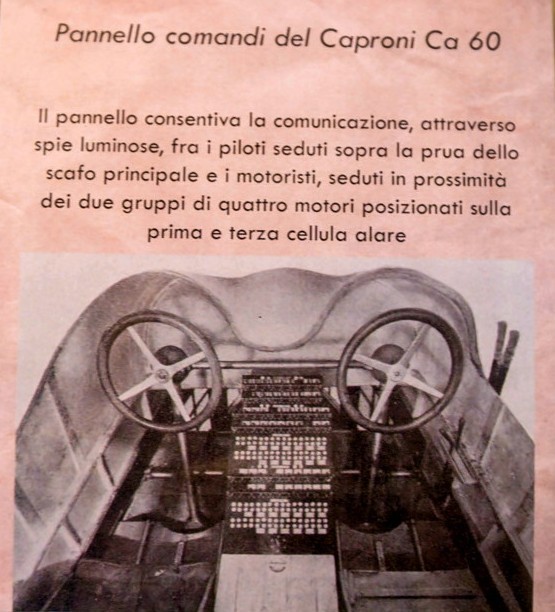

Летающий плавучий дом" Сa.60 оснащался тремя комплектами трипланных крыльев, оставшихся от бомбардировщиков времен первой мировой войны. Эти крылья устанавливались над стоместным корпусом, который действительно больше напоминал плавучий дом, чем любой из известных самолетов. Суммарная площадь девяти крыльев составляла 837 м2 (лишь один самолет в истории авиации имел большую площадь крыла - гигантская летающая лодка "Hues Н-4", построенная в 1947 году). Центральные крылья каждого трипланного набора соединялись двумя параллельными коробчатыми конструкциями, напоминающими фюзеляжи.

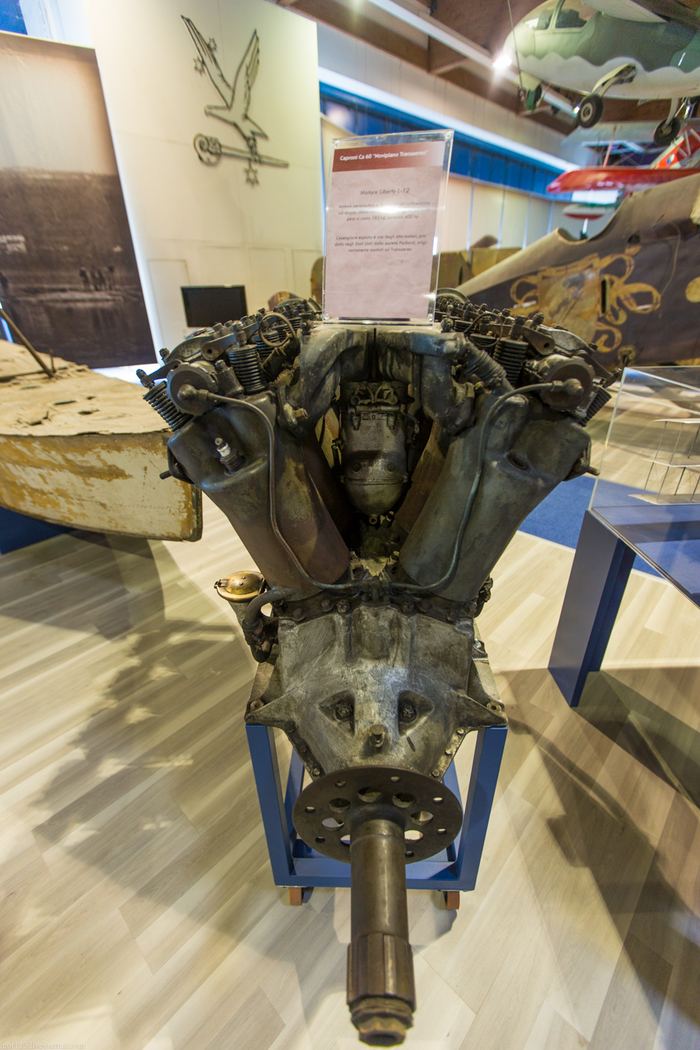

В каждой из таких конструкций (передней и задней) размещался двигатель Liberty L-12 мощностью 400 л.с. Дополнительные силовые установки, состоящие из одного толкающего и одного тянущего двигателей, были расположены между фюзеляжами в переднем и заднем трипланных наборах крыльев. Таким образом, самолет оснащался восемью двигателями. На всех девяти крыльях были установлены элероны, но задние элероны выполняли также функции рулей высоты. Вертикальные кили и рули направления были установлены с внешней стороны фюзеляжей между всеми задними крыльями.

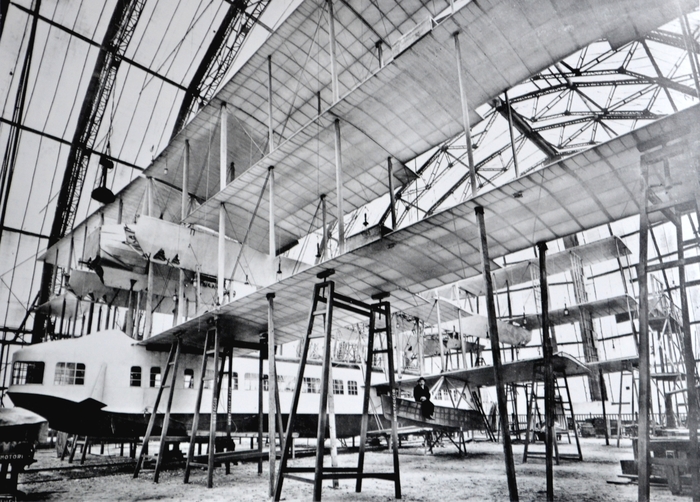

Строительство Transaero началось во второй половине 1919 года. Через год на берегу озера Маджоре был построен большой ангар, в который перенесли сборку самолета и где она была закончена. На строительной площадке побывал посол в США Роберт Андервуд Джонсон, который восхищался "великим гидросамолетом". Было заявлено, что самолет мог начать летные испытания в январе 1921 года и добавил, что если Ca.60 успешно пройдет тестовые испытания, он станет флагманом итальянской морской гражданской авиации.

Впервые Ca.60 вывели из ангара 20 января 1921 года, он тут же стал лакомым объектом фотообъективов. На следующий день, самолет по плану должен был приводниться в первый раз. Однако в связи с низким уровнем воды и некоторым трудностями с рампой, которая соединяла ангар с озером, гидросамолет не смог спуститься на воду. Более того при этой попытке было сломано первое нижнее крыло самолета. Рабочие трудились всю следующую ночь, всё было отремонтировано, и все же - к разочарованию Капрони - при следующей попытке спуститься на воду оказался неисправен стартер. 9 февраля 1921 года, наконец, с двигателями, которые работали должным образом, самолет приводнился и начал маневрировать по воде.

Самолет выполнил несколько пробегов. Испытания вскоре были прерваны ухудшившейся погодой, но их результат был признан положительным. Самолет оказался легок в управлении и достаточно маневренным. После испытаний Капрони заявил: "Если бы я знал трудности, с которыми мне придется столкнуться, у меня, вероятно, не хватило бы мужества, чтобы всё начать." 12 февраля 1921 года, самолет достиг скорости 130 километров в час и впервые поднялся в воздух. После полета отмечалось, что самолет хорошо реагирует на команды.

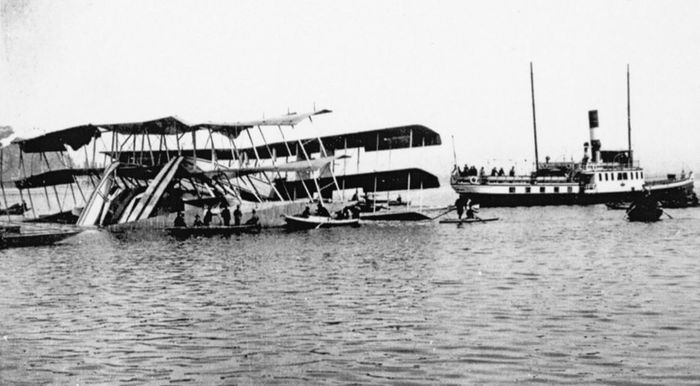

Второй полет состоялся 4 марта 1921 года. Самолет смог разогнаться до 180 километров в час, однако при взлете пилот слишком сильно тянул штурвал на себя, самолет оторвался от воды с большим углом, мощностей двигателей не хватило, хвост самолета задел воду, а через секунду и весь самолет рухнул на воду, переломившись пополам. Передняя часть и нос опустились под воду, в то время как хвост удерживал остатки самолета на плаву.

Капрони, лично наблюдал всё это с берега. Позже он прокомментировал: "Таким образом, плод многолетней работы, поле, которое должно было стать основой для будущего авиации, всё потеряно в одно мгновение! Но мы не можем позволить себе быть в замешательстве, если хотим идти вперед дальше ".

Причины аварии была выявлены две: ошибка пилота Фредерико Семприни, тянувшего штурвал в попытке набрать высоту без должной скорости вкупе с перемещением по салону мешков с песком, которые были размещены в качестве балласта, имитировавшего наличие пассажиров: они не были привязаны к местам и в момент взлета перекатились в хвостовую часть самолета, сильно сместив центр тяжести назад.

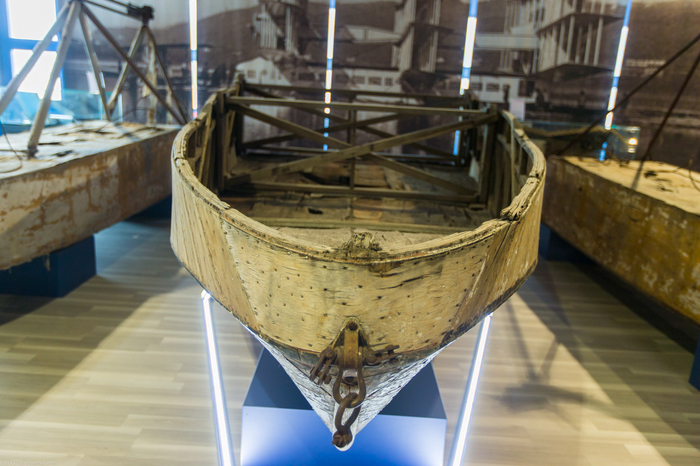

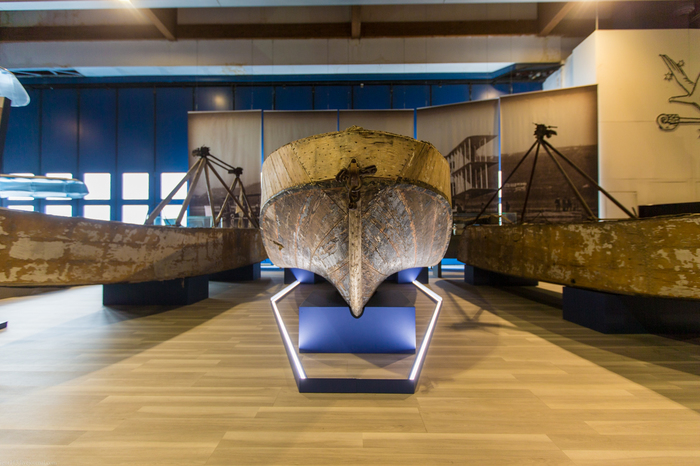

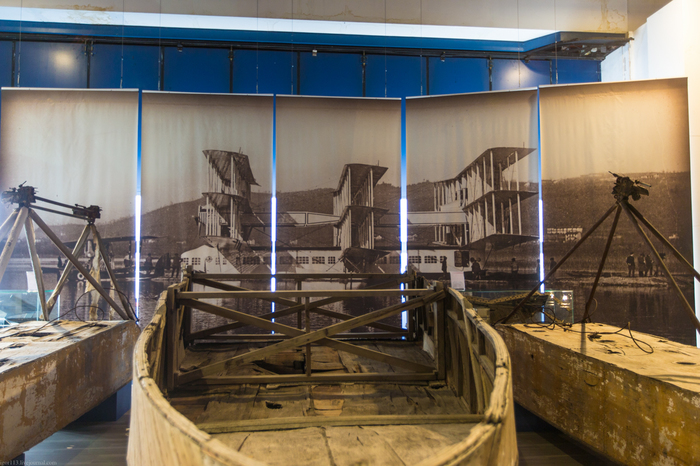

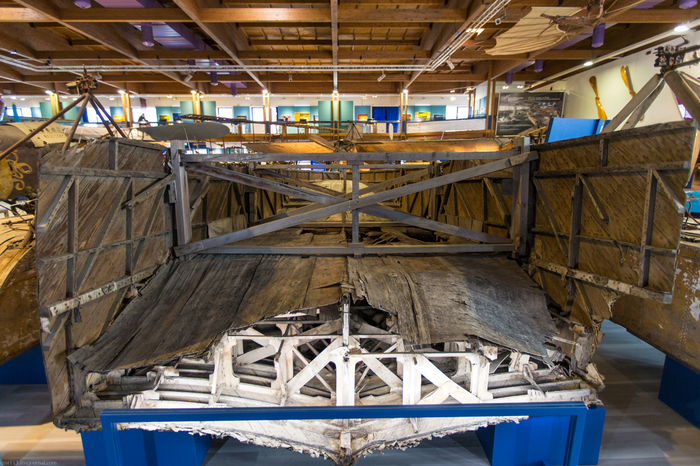

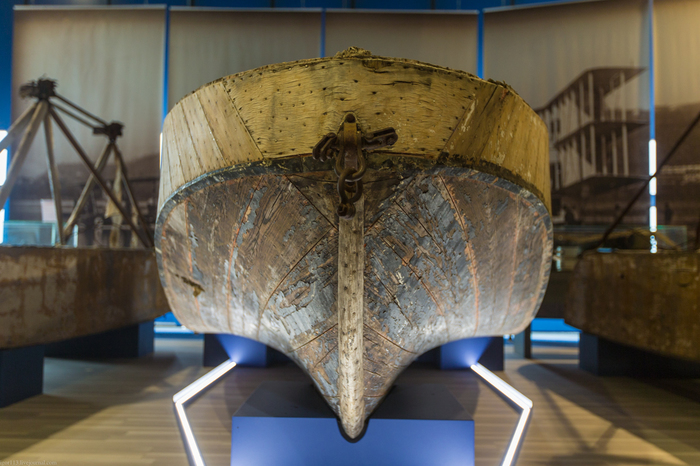

Самолет, даже на первый взгляд, был очень серьезно поврежден Тем не менее, в таком состоянии Ca.60 на следующий день был отбуксирован к берегу. Кабина пилотов, проведя 17 часов под водой, не подлежала восстановлению и через неделю было принято решение разобрать самолет и построить новый.

Но к несчастью, летом 1921 года в Италии сменился министр внутренних дел, новым стал Иваноэ Бономи, у которого на Капрони "был зуб" и правительство прекратило финансирование проекта. История единственного 9-крыльного самолета подошла к концу. На сегодняшний день от самолета остались лишь два аутригера, нижняя передняя часть основного корпуса, панель управления и связи и один из двигателей Liberty, которые выставляются в музее аэронавтики Джанни Капрони в городе Тренто.

ЛТХ:

Модификация Ca.60

Размах крыла, м 30.50

Длина, м 23.45

Высота, м 9.15

Площадь крыла, м2 837.00

Масса, кг

пустого 14878

нормальная взлетная 24950

максимальная взлетная 26000

Тип двигателя 8 ПД Liberty 12

Мощность, л.с. 8 х 400

Максимальная скорость , км/ч 145

Крейсерская скорость, км/ч 130

Практическая дальность, км 660

Практический потолок, м

Экипаж, чел 8

Полезная нагрузка:: до 100 пассажиров

При анализе действий Люфтваффе часто возникает вопрос – как же немцы всю войну прошли без штурмовика, обойдясь примитивными Hs-123 (выпущено 250 шт.) и ненадёжными Hs-129 (870 шт.), плюс к этому несколькими тысячами условно считаемых штурмовиками Ju-87? Тогда как в СССР произвели одних Ил-2 36154 шт., не считая нескольких тысяч Ил-10 и ряда довоенных штурмовиков? Да, на первый взгляд отсутствие универсального, надёжного и простого штурмовика стало одним из факторов, почему нацистская Германия проиграла Вторую Мировую войну, тогда как наши Ил-2 стали «тысячами универсальных скальпелей, взрезавших брюхо Вермахта».

Но не стоит считать немцев глупцами. Возможно, руководство Третьего рейха допустило серьёзный стратегический просчёт, не считая полностью бронированный «самолёт поля боя» необходимым условием победы (ибо около 1100 Хеншелей – это просто капля в море), т.к., даже в случае успеха тактики «блицкрига», штурмовики должны были помочь Вермахту, а в случае длительной войны наличие таких самолётов становилось ещё более актуальным. Но факт остаётся фактом - главным самолётом непосредственной поддержки Вермахта, его «летающей артиллерией» были пикирующие бомбардировщики: Ju-87 – тактического уровня, менее скоростной, но более точный, и Ju-88 – оперативного уровня, более скоростной, но менее точный.

Вместо тихоходных бронированных штурмовиков руководство Люфтваффе отдало (возможно, вынужденно, из-за нехватки производственных мощностей) приоритет более универсальным самолётам, которые именовались у немцев «Zerstörer» - «Разрушитель», «Уничтожитель», что примерно соответствует термину истребитель-бомбардировщик. К этой категории можно отнести два главных типа таких машин, использовавшихся в Люфтваффе – это Bf-110 и Fw-190.

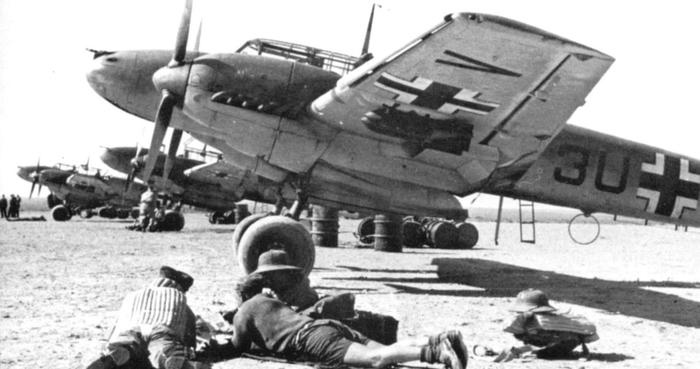

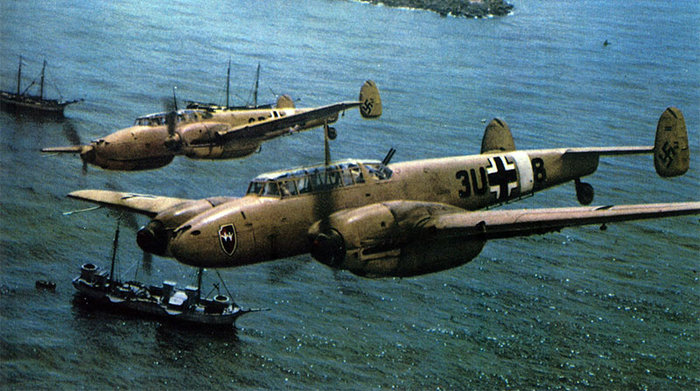

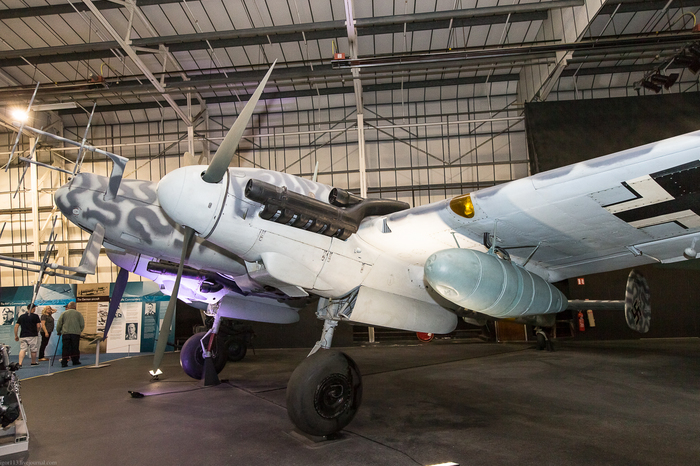

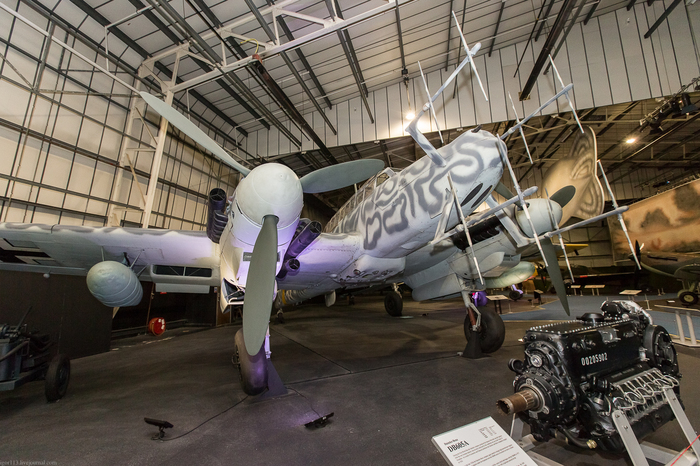

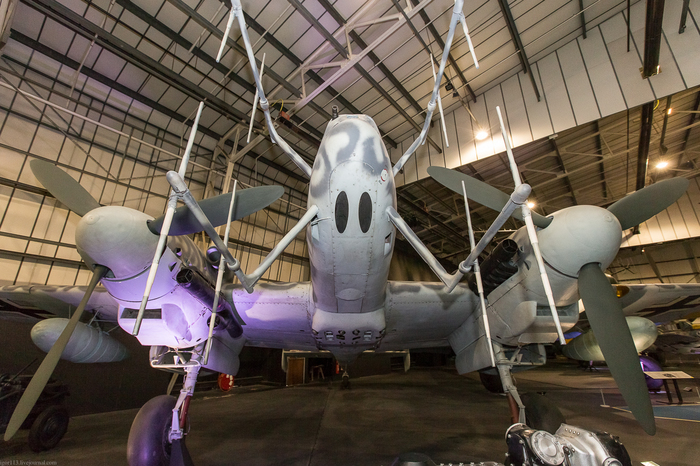

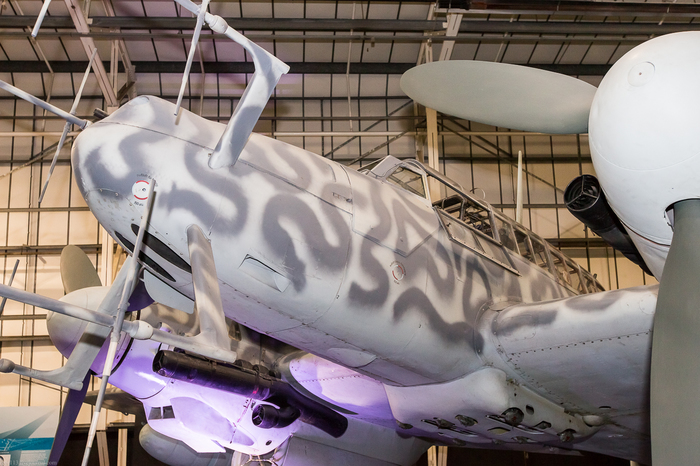

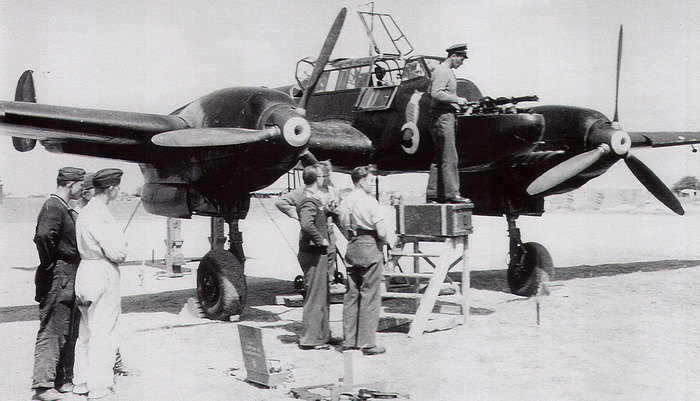

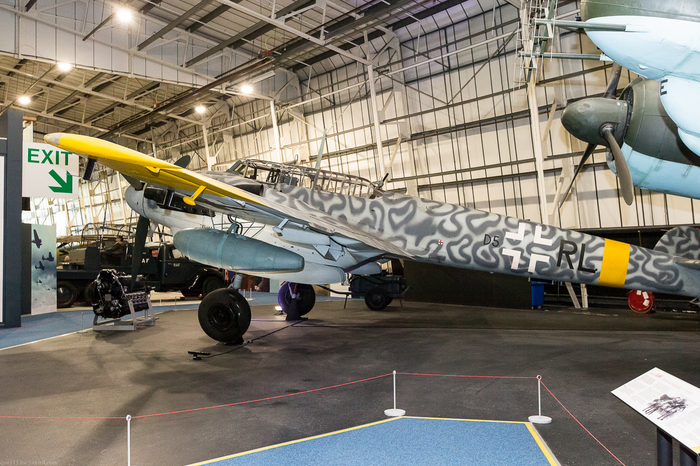

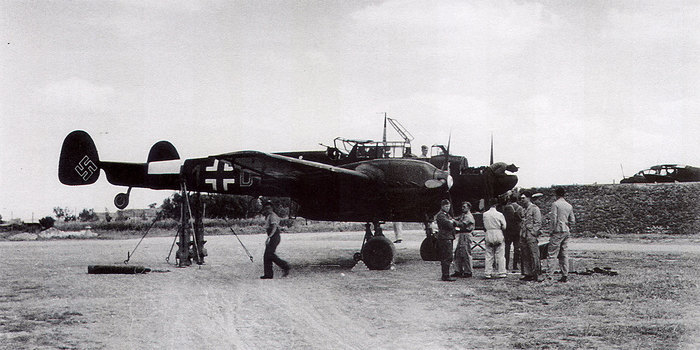

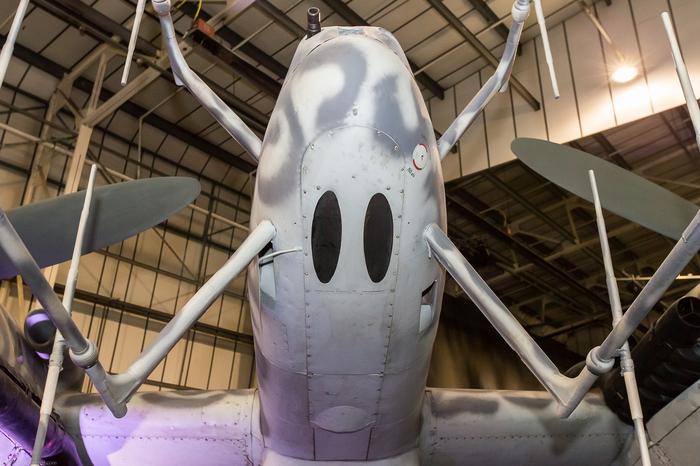

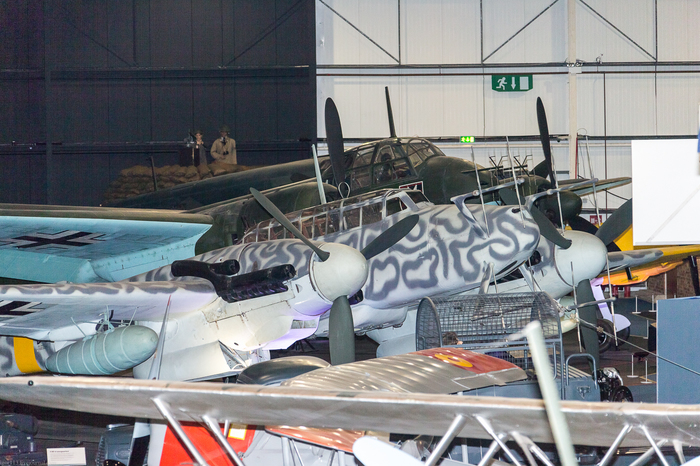

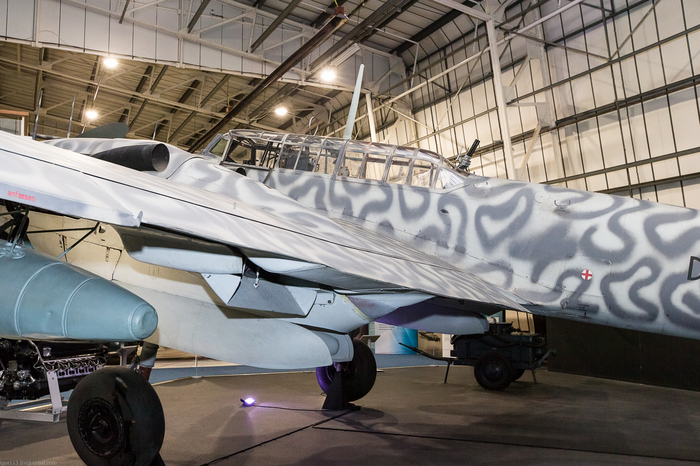

Bf-110 оказался настоящим ветераном – созданный ещё в 1936 году, он прошёл всю войну, и его производство завершилось только к марту 1945 года, когда к заводам концерна «Messerschmitt AG» (бывшему «Bayerishe Flugzeugwerke AG») уже подходили советские танки. Этот самолёт оказался  универсальной машиной: свою карьеру он начал в небе Испании, Польши и Франции как тяжёлый дальний истребитель; потерпев фиаско в этом качестве в Битве за Англию, он был переквалифицирован в штурмовик, функции которого успешно выполнял в 1941-1942 годах в ходе Балканской и Североафриканской кампаний, а также в ходе нацистской агрессии против СССР. В 1943 году стало сказываться сильное превосходство ВВС стран антигитлеровской коалиции на всех ТВД, и часть Bf-110 была переведена в разряд дальних истребителей сопровождения, но главной их функцией стала роль ночных перехватчиков в ПВО Германии, где они очень успешно проявили себя до конца войны.

Всего было произведено 6170 Ме-110 (по другим данным, 5760-5916 шт.) в 8 модификациях и 67 вариантах, что является достаточно серьёзной цифрой. Из этого числа 3028 машин составляли «разрушители» (производившиеся в довоенное время и в начале войны, и которые принято именовать Bf-110), а 2240 - истребители ПВО (что само по себе очень показательно, и которые производились в середине и конце войны, обозначаемые как Me-110). Кроме того, было выпущено 494 единицы этих самолётов в различных вариантах разведчиков, корректировщиков и самолётов наведения.

Обычно в советской и российской военной литературе «стодесятые» Мессершмидты считаются каким-то «летающим недоразумением», якобы лёгкой целью для советских пилотов и зенитчиков, и, в общем, об этом самолёте говорится достаточно пренебрежительно. Но реальный анализ даёт несколько иную картину: в первоначальный период Второй Мировой машины этого типа были универсальными и достаточно эффективными, вполне справляясь с функциями истребителя-бомбардировщика и штурмовика, прекрасно в этом дополняя Ju-87 и Ju-88. Да, возможно, Bf-110 как истребитель был тяжеловат, но как штурмовик он был вполне «на уровне».

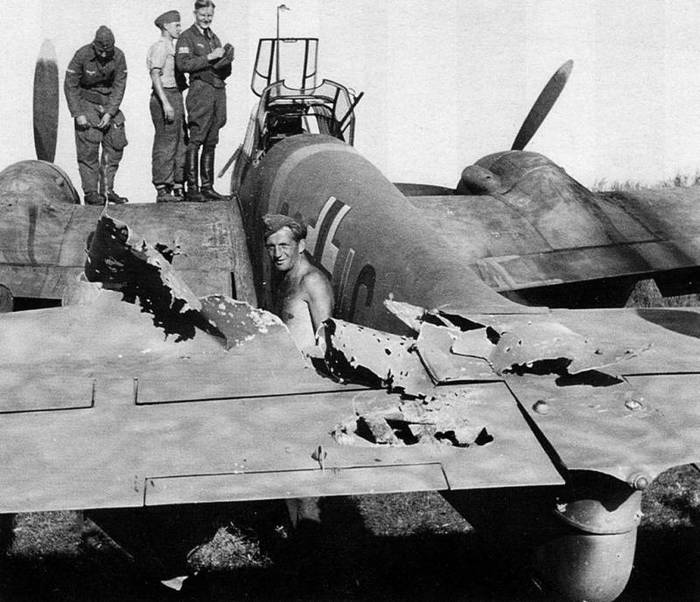

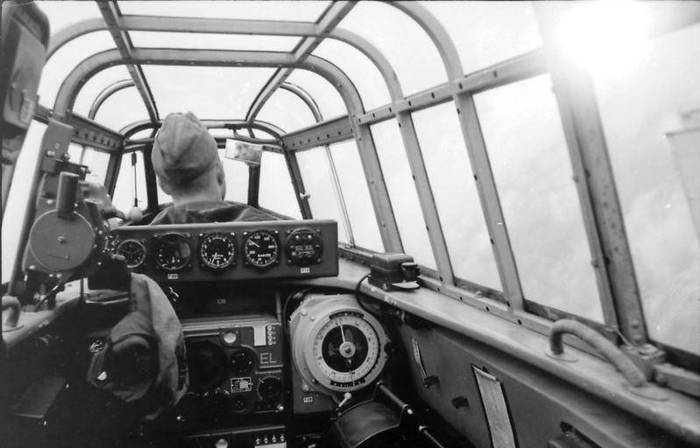

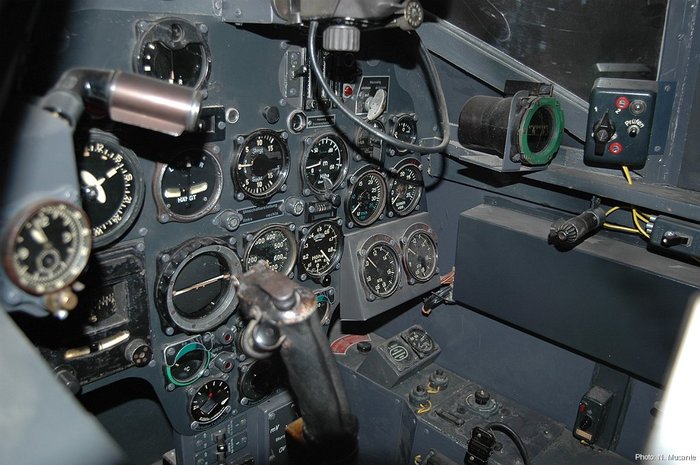

Например, на вторую половину 1930-х Bf-110 имел наилучшую среди всех немецких самолётов бронезащиту экипажа. Кабина пилота и стрелка была защищена стальными пластинами толщиной 8-10 мм от обстрела снизу, спереди и сзади. Также блок прозрачной брони толщиной 60 мм закрывал пилота спереди. Своим бронированием Bf-110 напоминал бронекапсулу созданного позднее в СССР Ил-2; общий вес первоначально установленной на этом немецком самолёте брони составлял 177 кг, и потом на штурмовых модификациях только возрастал.

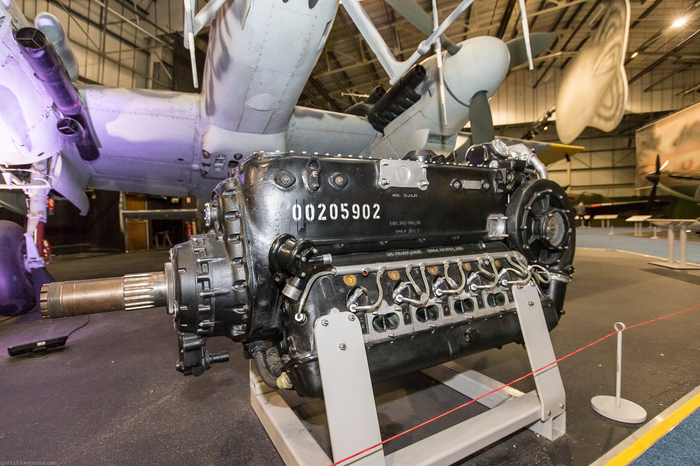

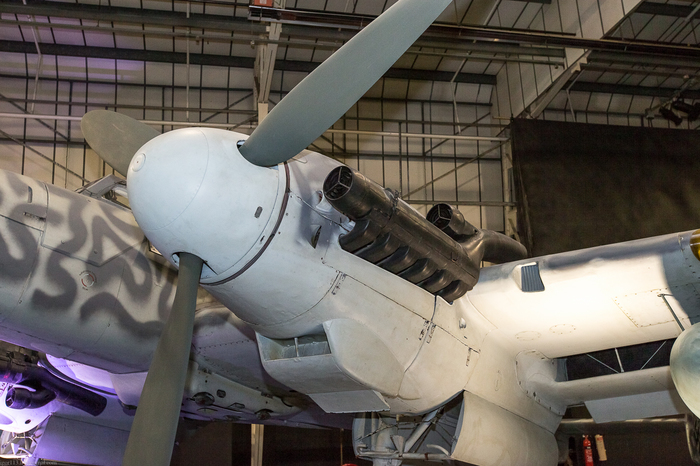

Благодаря постоянным усилиям, за несколько лет немецким конструкторам и инженерам удалось повысить мощность знаменитых двигателей DB-601 с 910 л.с. до 1350 л.с., т.е. практически в 1,5 раза, и максимальная скорость Bf-110 при этом увеличилась с 430 км/ч до 540 км/ч (а в вариантах ночного перехватчика и разведчика даже ещё больше – до 560-580 км/ч, что позволяло им настигать англо-американские бомбардировочные формации).

Кроме этого, Bf-110 изначально проектировался как самолёт с бортстрелком, чем выгодно отличался от немецких Hs-123, Hs-129 и советских Ил-2 ранних серий. Наличие заднего бортстрелка (который, в отличие от огневой точки на «илах», был прикрыт бронёй так же, как и пилот) делало Bf-110 довольно трудной целью, даже несмотря на то, что в горизонтальной и вертикальной манёвренности эта тяжёлая двухмоторная машина уступала одномоторным истребителям.

Вообще сравнивать Bf-110 можно не только с советскими штурмовиками Ил-2, но даже с советскими пикирующими бомбардировщиками Пе-2. Почему – сейчас станет ясно. Нормальная бомбовая нагрузка основного нашего пикирующего бомбардировщика Пе-2 составляла 600 кг, в перегрузочном варианте от 800 до 1200 кг бомб. Нормальная бомбовая нагрузка Ил-2 составляла 350-400 кг, с перегрузом 500-600 кг бомб (что сопоставимо с немецким лёгким пикировщиком Hs-123).

Нормальной бомбовой нагрузкой Bf-110 (при которой он был способен вести наступательный бой как истребитель) было 500-600 кг, а в перегрузочном варианте он поднимал 1200 кг (2 бомбы по 500 кг и 4 по 50 кг), иногда 1600 кг (2 по 500 кг и 2 по 300 кг) и в исключительных случаях даже 2200 кг бомбового груза (2 по 1000 кг и 4 по 50 кг). При этом, если максимальный калибр бомб, которые был способен взять Ил-2, был 250 кг, то "Уничтожители" были способны брать даже 1000 кг бомбы.

Bf-110 был полноценным истребителем-бомбардировщиком, так как после освобождения от своей очень большой бомбовой нагрузки он был способен вести не только оборонительный бой, как бомбардировщики, а сражаться как истребитель. И не просто так самым его близким советским аналогом является «стратегический истребитель» И-100, на базе которого были построены и основной фронтовой пикировщик Пе-2, и дальний истребитель-перехватчик Пе-3.

Так что Люфтваффе в лице Bf-110 имело полноценный штурмовик (выпущенный в количестве 3000 машин), который по скорости превосходил Ил-2 и был примерно равен Пе-2; по бомбовой нагрузке кратно превосходил как Ил-2, так и даже Пе-2; по бронированию превосходил Пе-2 и был сопоставим с Ил-2; а по огневой мощи превосходил как Пе-2, так и Ил-2.

Однако это ещё не всё. По выбору немецкого пилота под крыльями Bf-110 перед вылетом можно было смонтировать (вместо бомб или НУРС, или топливных баков) специальные контейнеры с 20-мм пушками, что превращало этот самолёт в грозную восьмиточечную летающую батарею (из 4 пулемётов и 4 пушек). Подобное усиление вооружения не практиковалось для Ил-2, поэтому можно считать, что и по огневой мощи Bf-110 был двукратно сильнее основного советского штурмовика.

Таким образом, штурмовые модификации Bf-110, пожалуй, уникального в своей универсальности самолёта, следует считать полноценными машинами непосредственной поддержки пехоты с воздуха. И именно «стодесятые» превосходили по всем параметрам Ил-2 и Пе-2 и принесли очень много вреда советским наземным силам, а вовсе не были «плохими и ни для чего не годными истребителями».

Многие из нас знакомы с  воспоминаниями немецких солдат, переживших удары советских Ил-2, имевших всего 4 огневых точки и довольно небольшой груз бомб. А теперь представим, насколько же было страшно нашим  оказаться под ударом Bf-110, каждый из которых имел по 6-8 огневых точек наступательного вооружения и в разы большую бомбовую нагрузку.

И эти машины ведь действовали не как Ju-87 – сбросили свои бомбы и ушли за новыми, нет, они сбрасывали бомбы и висели над нашими линиями окопов, поливая сверху советских солдат огнём . А потом снова прилетали «штуки» и устраивали свой «адский хоровод» под вой сирен, а скорострельной малокалиберной зенитной артиллерии (основного средства борьбы со штурмовиками) в Красной Армии того времени было крайне мало…

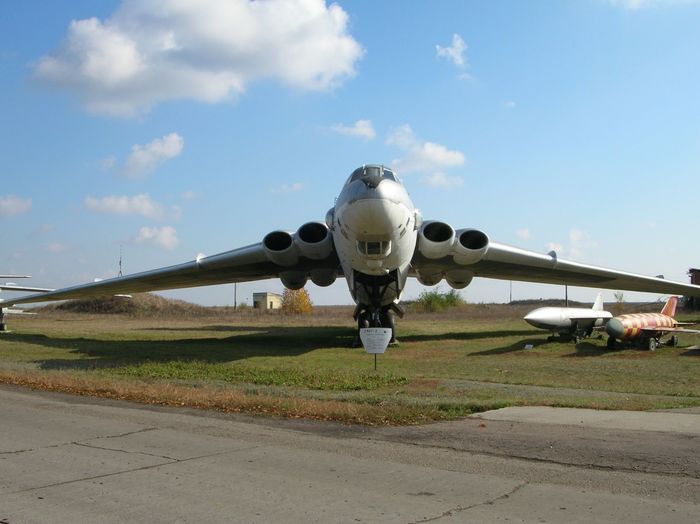

«3М»; («М-6»); «Изделие 201»; по кодификации НАТО: «Bison-B» — первая серийная модификация советского реактивного, дозвукового стратегического бомбардировщика разработки ОКБ Мясищева — марки «2М» («М-4»). Составляющие полного обозначения: «ЗМ» — войсковое обозначение в системе ВВС; «М-6» — шифр проекта в ОКБ-23; «Изделие 201» — шифр конструкторско-технологической документации в системе МАП. На базе проекта «М-6» было создано несколько опытных и серийных вариантов.

Работы по радикальной модернизации М-4 проводились в соответствии с постановлением Совета Министров СССР № 1428—642 от 6 июля 1954 г. На фирме тема получила шифр «36», а самолёт — обозначение 3М. При выборе двигателей ставку сделали на ВД-7, взлётная тяга которых превышала 11000 кгс, а крейсерский расход топлива составлял 0,73-0,8 кг/кгс·ч (у АМ-3 — до 1,03), как у лучших зарубежных образцов. Применив эти двигатели, увеличив количество топлива на борту, установив систему дозаправки в полёте, а также улучшив аэродинамику, можно было получить дальность, достаточную для достижения самой удалённой точки США. Это было очень важно, так как в южной части Штатов находились ядерные объекты: Лос-Аламос (шт. Нью-Мексико), Оак-Ридж (Теннеси), авиабазы SAC Кастл и Марч (авиабаза) (англ.)русск. (Калифорния), Дайс и Карсуэллс (Техас), Берксдейл (Луизиана) и многие другие. На этих же базах были сосредоточены основные хранилища ядерных боеприпасов. Кроме того, в Калифорнии, Техасе и Флориде разворачивалось строительство ракетных пусковых комплексов и центров управления. Поставить их под удар было очень заманчиво.

Весь планер и системы бомбардировщика были перепроектированы. Действовавшие в то время нормы прочности тяжёлых самолётов задавали перегрузку при манёвре с максимальным весом не менее 2,5 и при полёте в болтанку — 3,0. Мясищеву удалось доказать, что эти требования завышены, и перейти к более лёгкой конструкции. Снизить массу позволили и другие мероприятия, в частности, замена резины топливных баков на полиамидную плёнку. В результате массу пустой машины удалось снизить по сравнению с серийным М-4 почти на 3 т.

Самолёт получил новое крыло большего размаха, без излома по задней кромке, с уменьшенным числом аэродинамических перегородок на одну пару и новым профилем на концевых частях. Опыт эксплуатации М-4 позволил отказаться от поперечного V-стабилизатора. Аэродинамическое качество машины достигло рекордного значения — 18,5 единицы (для сравнения: этот показатель у Ту-16 был порядка 14, а у весьма совершенных по тому времени зарубежных самолётов «Авро Вулкан» и Б-47 — 17,0 и 17,25, соответственно). Превысить 19 единиц удалось только на тяжёлых машинах с изменяемой стреловидностью крыла В-1В и Ту-160.

В носовой части 3М разместили негерметичный отсек РЛС, закрытый радиопрозрачным обтекателем. Переднюю кабину перекомпоновали, при этом рабочее место штурмана-бомбардира расположили под лётчиками со смещением влево, а снизу создали фонарь. Количество членов экипажа уменьшили на одного человека.

Шасси и система управления были значительно улучшены. Усовершенствовано оборудование, в том числе установлен навигационно-бомбардировочный автомат НБА. В связи со снятием с вооружения 6-тонных бомб реализовать грузоподъёмность в 24 т стало невозможно, и её снизили до 18 т — две девятитонных ФАБ-9000 (несмотря на нерекордную боевую нагрузку, 3М — единственный из всех советских самолётов, способный нести две таких бомбы). В грузоотсеке предусмотрели подвеску дополнительных баков одновременно с бомбами, а ещё два ПТБ решили подвесить под крыло. Максимальная взлётная масса самолёта превысила 200 т, при этом сохранилась длина разбега, что было обеспечено улучшением аэродинамики и увеличением тяги двигателей.

Эскизный проект самолёта 3М и макет передней его кабины были представлены к защите в начале осени 1954 г. Опытный самолёт № 0201 построили в Филях с использованием агрегатов серийного М-4. Его сборка завершилась 30 октября 1955 г. Так как двигатели ВД-7 в то время находились в стадии испытаний и надёжность их вызывала сомнения, полёты 3М решили начать, оснастив его двумя ВД-7 и двумя АМ-3А. Процесс наземных испытаний и отладки опытной машины занял довольно много времени. В воздух она поднялась с аэродрома ЛИИ только 27 марта 1956 г. под управлением экипажа М. Л. Галлая.

Была  позднее сделана попытка значительно улучшить вооружение и спецоборудование самолёта. На 3МН № 0503 установили новый бомбардировочный прицел ОПБ-112, сопряжённый с РЛС и навигационно-бомбардировочной системой НБА. Самолёт также получил радиосистему дальней навигации РСДН-Зс, позволявшую выполнять прицельное бомбометание по площадным целям из-за облаков и ночью без использования РЛС, и доработанный автопилот АП-15. Старый высотомер малых высот РВ-2 заменили новым РВ-5 «Репер». На борту появилась аппаратура засекречивания связи, самая современная по тому времени станция активных помех «Азалия», ещё несколько более простых систем РЭП, а также оборудование для выброса дипольных отражателей. В боекомплект бортовых пушек ввели снаряды, предназначенные для постановки помех радиолокационным и тепловым ГСН ракет класса «земля-воздух» и «воздух-воздух».

Но главной особенностью самолёта стал новейший комплекс вооружения с крылатой ракетой Д-5, которая могла поражать сильно защищённые морские и сухопутные радиоконтрастные цели. Её дальность полёта составила 280 км, а скорость втрое превышала звуковую. Она могла комплектоваться как фугасно-кумулятивной, так и ядерной БЧ. Ракета успешно прошла испытания и была запущена в производство под обозначением КСР-5.

Приказом министра авиационной промышленности от 17 сентября 1953 г. на ОКБ-23 возлагалась задача разработки системы дозаправки топливом в полете. В октябре—ноябре 1953 г. ОКБ-23 исследовало различные варианты системы дозаправки и остановило свой выбор на системе «шланг-конус». Разработка системы велась совместно с ОКБ СМ. Алексеева под руководством Г.И. Архангельского. В 1955 г. опытный самолет М—4А был оснащен оборудованием для дозаправки — лебедкой, гибким шлангом, намотанным на барабан и заканчивающимся воронкой, а также насосами для перекачки топлива. На другом самолете, М-4—2, в носовой части была смонтирована штанга топливоприемника. Параллельно с созданием бомбардировщика ЗМС разрабатывался и его «танкерный» вариант, ЗМС-2, который поступил на вооружение практически одновременно с ударным самолетом. Самолет-заправщик на базе бомбардировщика ЗМН получил обозначение ЗМН-2. В дальнейшем все М—4 также были переоборудованы в самолеты—заправщики. При «конверсии» бомбардировщиков в танкеры с них снималась штанга топливоприемника, наглухо «зашивался» бомбовый отсек (оставался лишь небольшой люк для выпуска шланга с конусом) и устанавливался дополнительный топливный бак на 3600 л. В течение двадцати лет, до конца 1980—х годов, когда появился самолет Ил—78, заправщик В.М. Мясищева оставался единственным типом такого самолета в отечественной стратегической авиации, обеспечивающим боевое применение бомбардировщиков ЗМ, Ту-95, а впоследствии и Ту—160. Часть самолетов-заправщиков ЗМ (в составе одного авиационного полка) находилась в строю дальней авиации до 1994 г. В настоящее время эти самолеты выведены в резерв.

Бомбардировщики ЗМ состояли на вооружении дальней авиации до 1985 г. и были уничтожены в соответствии с советско-американской договоренностью о сокращении стратегических наступательных вооружений (на страницах печати появилась «разрывающая сердце» каждому любителю авиации фотография, изображающая аэродромную свалку. заваленную множеством ЗМ с разрезанными автогеном фюзеляжами и крыльями). Нужно заметить, что и американцы со своими В-52, подлежащими сокращению по международным договорам, расправлялись не менее варварским способом, разрубая их при помощи гигантской гильотины). Фотография их «расчлененки» обошла страницы многих печатных изданий. 9 несостоявшихся ракетоносцев 3МД тогда уцелели, наверное, благодаря симпатиям командования. Самые изящные в семействе, они получили прозвище «стиляги» и считались командирскими машинами. Их отправили на почётную пенсию, законсервировав на базе хранения под Энгельсом, но подняться в небо им было уже не суждено. Лишь один 3МД бортовой 30 серийный 0301804 был в марте 1986 года расконсервирован и перегнан в Энгельс с шестого поля, а 8 июля 1986 года он перелетел из Моздока на место своей вечной стоянки в ЦМ ВВС Монино. Остальные же 3МД были уничтожены в 1988—89 году.

Почти 40 лет бомбардировщики Мясищева несли ратную службу. Её начало оказалось трудным. Не были выполнены в полной мере требования заказчика к самолёту, часто происходили тяжёлые лётные происшествия. Конструкторы, работники завода № 23, испытатели и личный состав строевых частей своим самоотверженным трудом смогли поднять до приемлемого уровня лётные характеристики, эксплуатационные качества машины и её надёжность. И всё же в литературе за самолётом закрепилась репутация аварийного. Действительно, из 116 «эмок», находившихся в эксплуатации, в авариях и катастрофах погибли 27, ещё не менее трёх разбились до поступления в части. Таким образом, потери составили четверть всего парка. Однако, по имеющимся данным, почти 63 % этих утрат (17 машин) приходится на менее совершенный М-4. Необходимо также учитывать, что причиной немалой части лётных происшествий стал человеческий фактор.

Отсутствие ракетного вооружения предопределило отношение к самолёту в высших звеньях политического и военного руководства СССР. Но сегодня, когда известны результаты применения американцами В-52 в региональных конфликтах, можно с уверенностью сказать, что возможности «эмок» не были раскрыты в полной мере.
