Panhard EBR (фр. Engin Blindé de Reconnaissance — «разведывательная бронемашина») — французский разведывательный бронеавтомобиль 1950-х годов. Разработан в 1945—1948 годах на основе сконструированного Луи Делагардом довоенного опытного бронеавтомобиля AMR 201 и использовал ряд конструктивных новшеств, таких как качающаяся башня и четырёхосная схема с двумя подъёмными средними мостами.

Серийное производство Panhard EBR началось в 1950 году и продолжалось до 1970-х годов, всего было выпущено около 1200 машин этого типа в нескольких версиях. Panhard EBR оставался основным бронеавтомобилем французских войск вплоть до 1970-х годов, а также поставлялся в ряд других стран, в некоторых из них по состоянию на 2007 год он всё ещё оставался на вооружении.

Экипаж машины состоит из четырёх человек: командира машины (который также выполняет функции наводчика), заряжающего и двух механиков-водителей.

Корпус сварной, лобовые и кормовые листы имеют значительные углы наклона, бортовые расположены вертикально. В лобовой и кормовой частях корпуса размещены прямоугольные люки для механиков-водителей. Максимальная толщина брони корпуса составляет 15 мм.

Основным вооружением является 75-мм орудие S.A. 49 с двухсекционным дульным тормозом, в качестве вспомогательного оружия используются три 7,5-мм пулемёта MAC 34 «Reibel» (боекомплект составляет 56 выстрелов и 2250 патронов).

Силовая установка: 12-цилиндровый бензиновый двигатель 12H 6000 фирмы «Панар» воздушного охлаждения с горизонтальным противоположным расположением цилиндров (разработан на базе двигателя автомобиля «Panhard Dyna X». Мощность двигателя — 200 л. с. Ёмкость топливных баков — 370 литров.

Передние и задние пары колёс снабжены пулестойкими пневматическими шинами, а средние пары колёс — тракторного типа (которые при движении по хорошим дорогам могут подниматься, а при движении вне дорог — опускаться).

Применялся французской армией в Алжире и в прочих  колониальных  конфликтах в Африке.

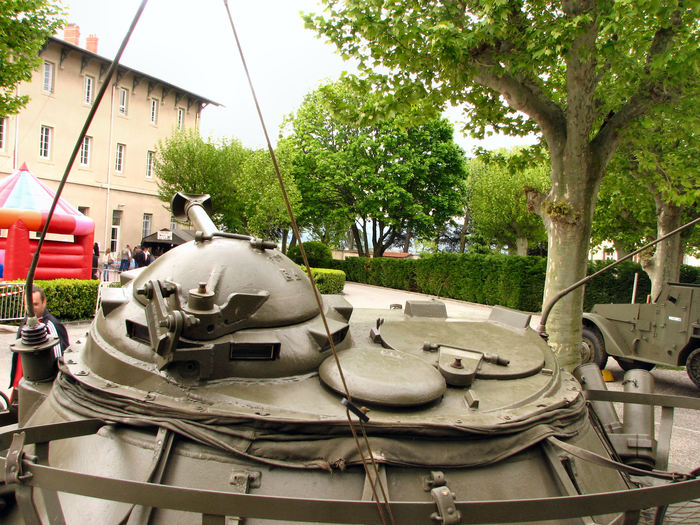

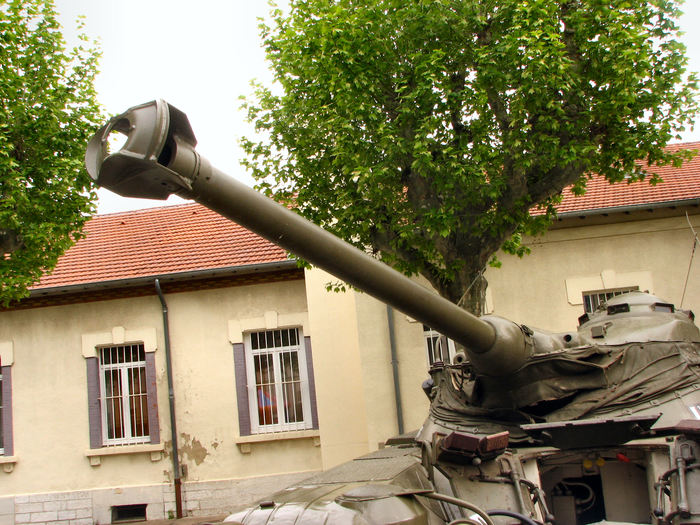

Боевой вес бронеавтомобиля с башней «тип 10» составляет 14,9 тонн. Башня «тип 10» (от лёгкого танка AMX-13) — качающаяся, составлена из двух литых частей: нижней, установленной на шариковой опоре, и верхней, соединенной с нижней цапфами. На крыше башни размещена куполообразная командирская башенка. На бортах башни установлено по два трехствольных гранатомёта для постановки дымовых завес. Основным вооружением является 75-мм орудие S.A.50 с горизонтальным клиновым затвором, концентрическими противооткатными устройствами и дульным тормозом. Орудие значительно выдвинуто из башни вперед, в нише качающейся части башни смонтированы два магазина барабанного типа на шесть выстрелов каждый, из которых с помощью механизма досылания выстрелов осуществляется заряжание пушки. Стреляные гильзы автоматически выбрасываются наружу — через специальный люк башни со стороны кормы корпуса. Магазины снаряжаются через люки в крыше башни. В качестве вспомогательного оружия используются три 7,5-мм пулемёта MAC 34 «Reibel» (боекомплект составляет 38 выстрелов и 1800 патронов).

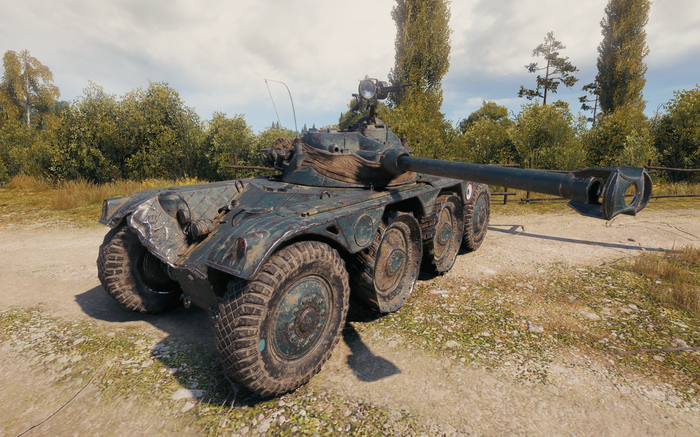

В  игре WOT  представлен тоже.Гибрид танка и бронемашины довольно прыткий.

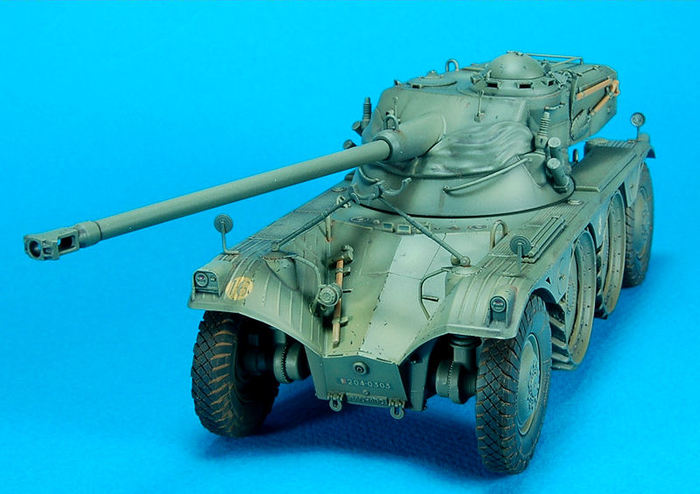

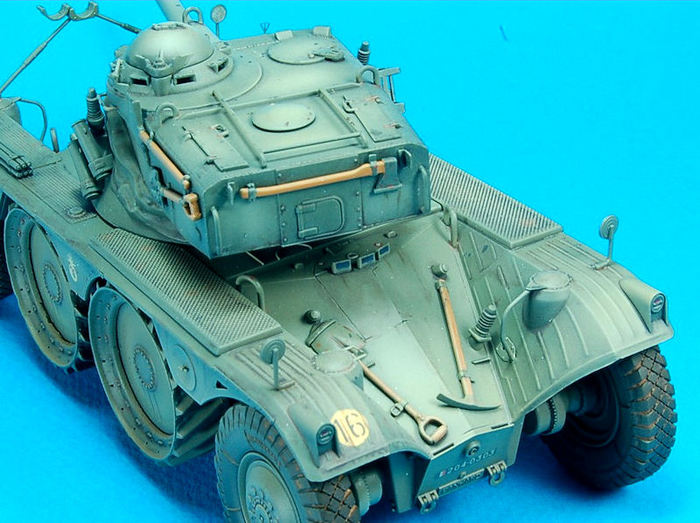

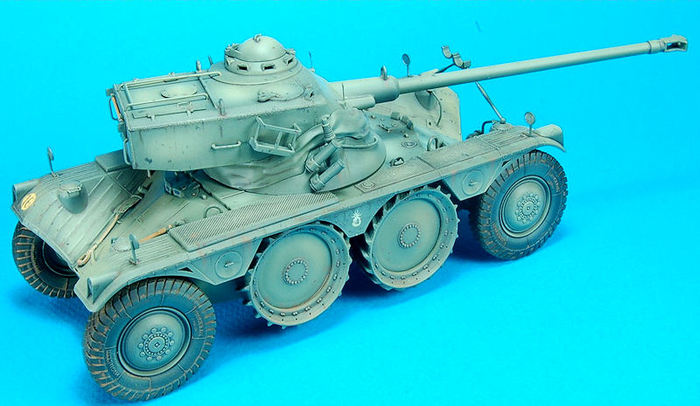

В 35 масштабе модель  машины делает фирма Хобби босс.Очень приличная и не трудная в сборке.

Футуристический вид этого самолета вначале вызывает сомнения.Это на самом деле было? Создано в 40 годах? И даже летало?

Northrop XB-35 / Northrop YB-35— экспериментальный (XB-35) и предсерийный (YB-35) бомбардировщик с компоновкой «летающее крыло» производства Northrop Corporation. Проектные работы были начаты в сентябре 1941 года, НИОКР были завершены до конца 1945 года, первый полёт состоялся 25 июня 1946 года.

Самолёт был оснащён четырьмя звездообразными двигателями воздушного охлаждения Pratt & Whitney Wasp Major — два типа R-4360-17 и два типа R-4360-21 мощностью по 3000 л. с.каждый, все двигатели также были снабжены турбокомпрессорами General Electric, рассчитывался на доставку 10000 фунтов (4 540 кг) бомб на дальность 5500 км.

Проектная дальность полёта с боевой нагрузкой должна была составить 12 400 км. Для охлаждения двигателей в передней кромке крыла были сделаны щели, через которые воздух попадал в специальные нагнетательные камеры. Оборонительное вооружение Northrop XB-35 должно было состоять из 20 пулемётов M2 Browning калибра 12,7 мм. Все они располагались в удобообтекаемых, дистанционно управляемых барбетах. На прототипах были установлены лишь барбеты, без пулемётов. Верхний и нижний барбеты, а также кормовая стрелковая точка (прозванная «осиным брюшком» и устроенная аналогично) должны были содержать по 4 пулемёта, а четыре крыльевых барбета (два верхних и два нижних) — по 2. Барбеты управлялись стрелками дистанционно, посредством сельсинных телемеханических цепей.

В дальнейшем самолёт был модернизирован до модели Northrop YB-49 с установкой под реактивные двигатели. После закрытия программы все самолёты были пущены на слом.

В целях сохранения тайны (?!) все уцелевшие «крылья» были в течение 1950 г. раздавлены бульдозерами — варварство, которому нет ни названия, ни оправдания. До настоящего времени, кроме старых схем и фотографий, материальным свидетельством существования в далекие годы программы самолёта — летающего крыла, является единственный сохранившийся лёгкомоторный самолёт — аналог B-35, N9M, хранящийся в Национальном музее авиации и астронавтики США.

Просто его время тогда еще не пришло.Но идеи не умирают.Летающее крыло возродилось в новом облике.Но это совсем иная история.

Когда я впервые увидел фото этого вертолета ,то был поражен его несуразным видом,а особенно перекрещивающимися  несущими винтами.А так может быть???Может .

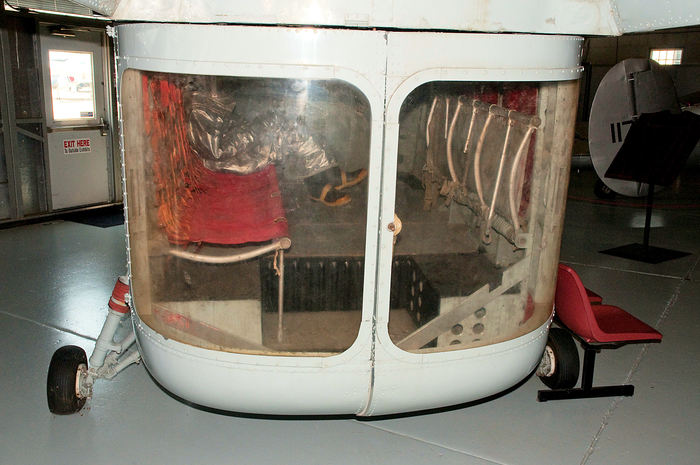

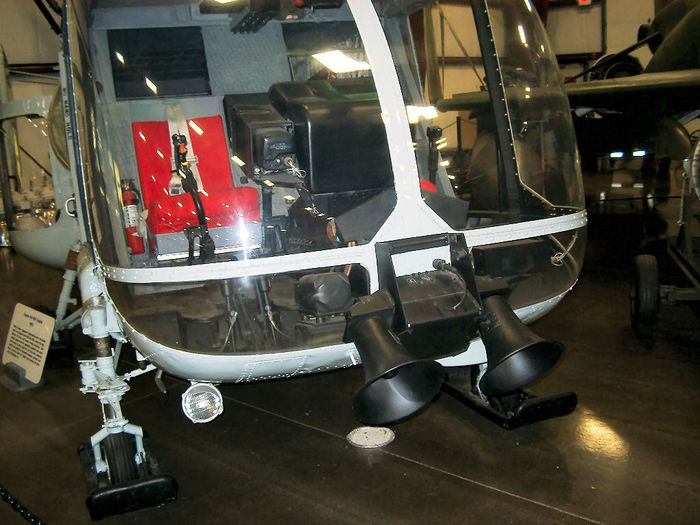

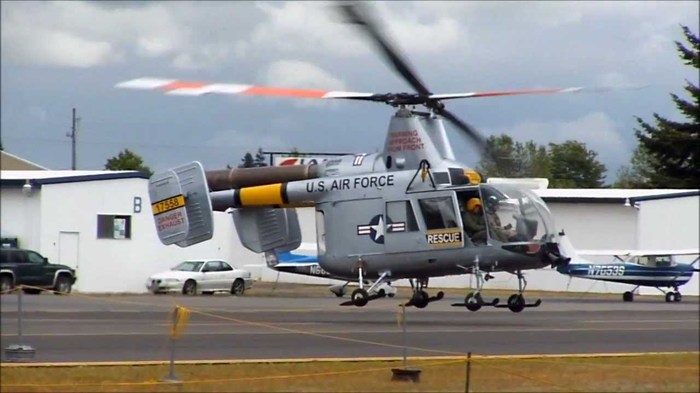

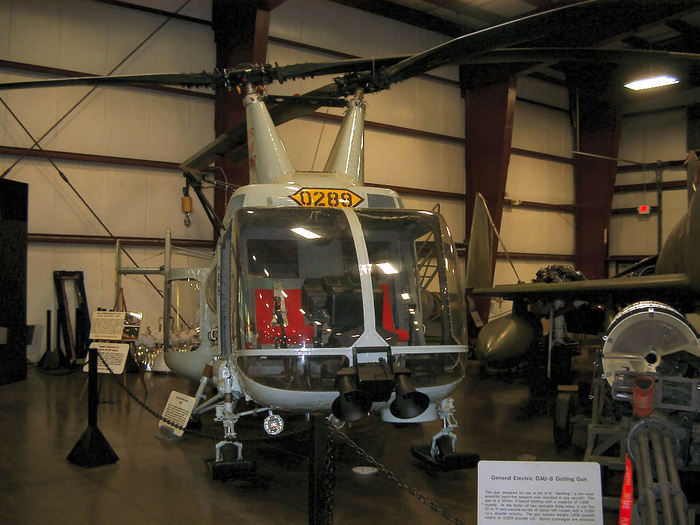

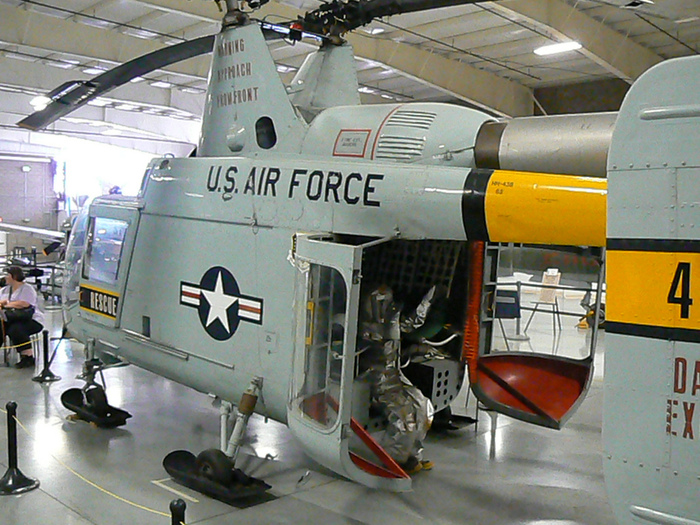

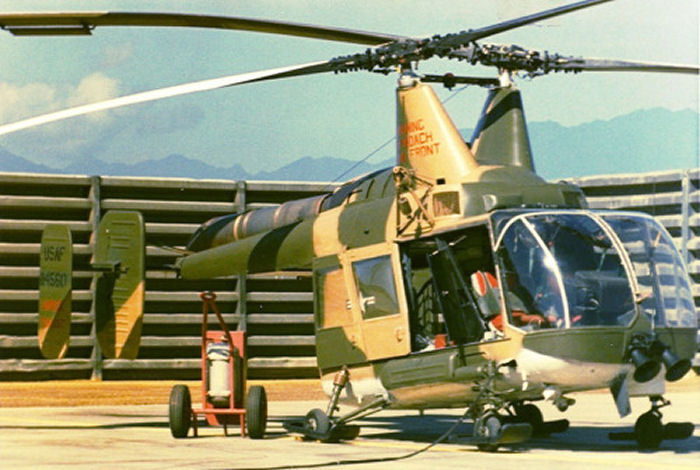

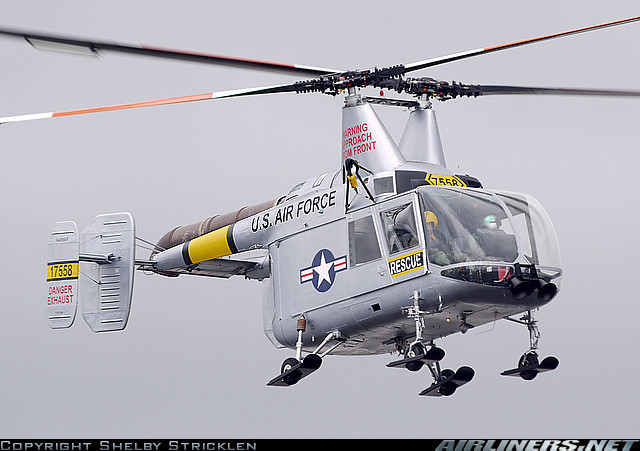

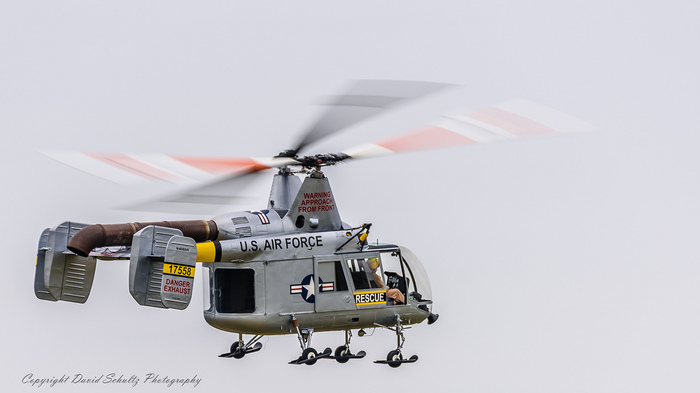

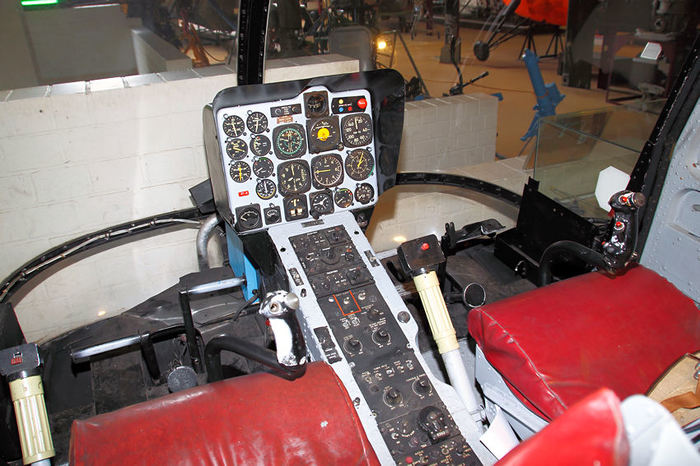

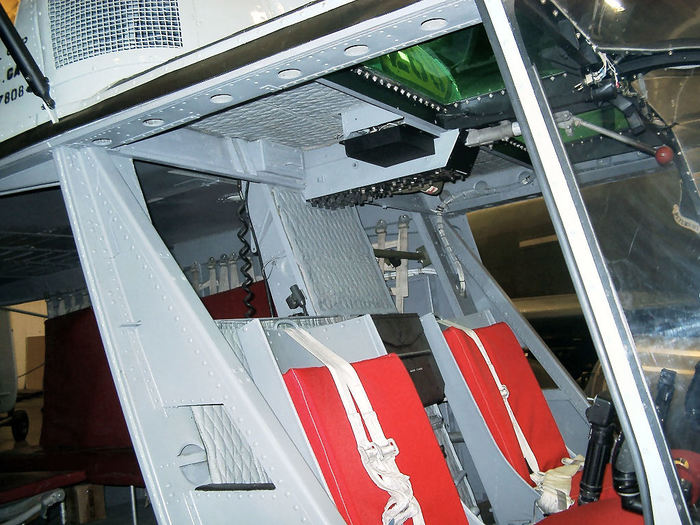

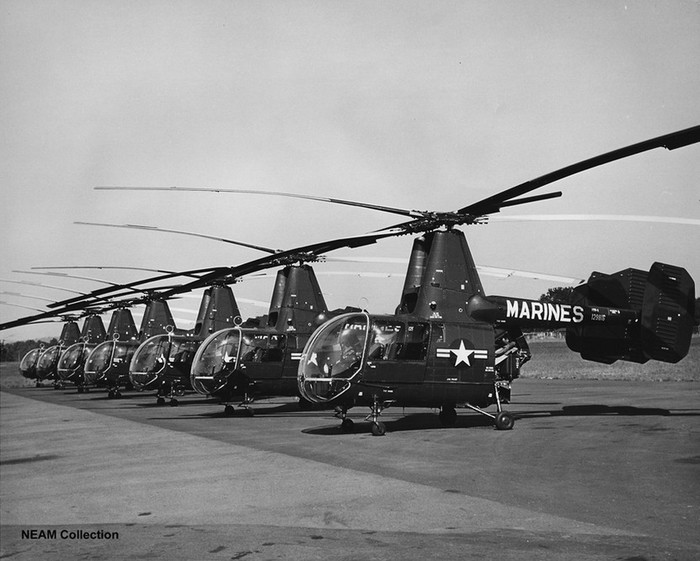

Kaman HH-43 Huskie — американский многоцелевой вертолёт производства Kaman Aircraft. Выполнен по схеме синхроптера. Синхроптер, или синхрокоптер, — это вертолет двухвинтовой поперечной схемы, обладающий большим перекрытием перекрещивающихся друг с другом несущих винтов. Данная необычная схема была придумана Антоном Флеттнером в Германии в конце 1930-х годов.

Преимуществом синхроптеров перед обычным вертолетом является больший радиус вращения несущих винтов, что позволяет значительно увеличить его грузоподъемность. Кроме того, отмечается, что синхроптер более легок в управлении, чем обычный вертолет и издает меньше шума при полете. Из недостатков синхроптера можно выделить низкую маневренность аппарата из-за отказа от рулевого винта.

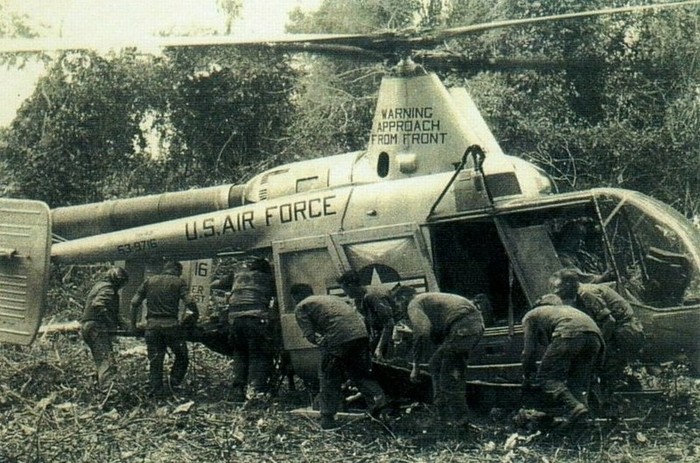

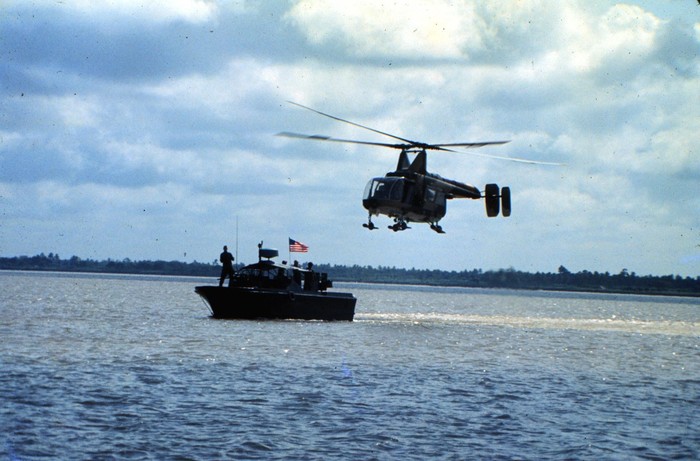

Использовался с 1950 по 1970-е годы для поисково-спасательных операций, а также как пожарный вертолёт. Выпускался более чем в десяти модификациях. Основные операторы — ВВС и ВМФ США. Экспортировался в Бирму, Колумбию, Иран, Марокко, Таиланд.

Максимальная скорость: 190 км/ч

Крейсерская скорость : 169 км/ч

Дальность: 298 км

Практический потолок: 7 620 м

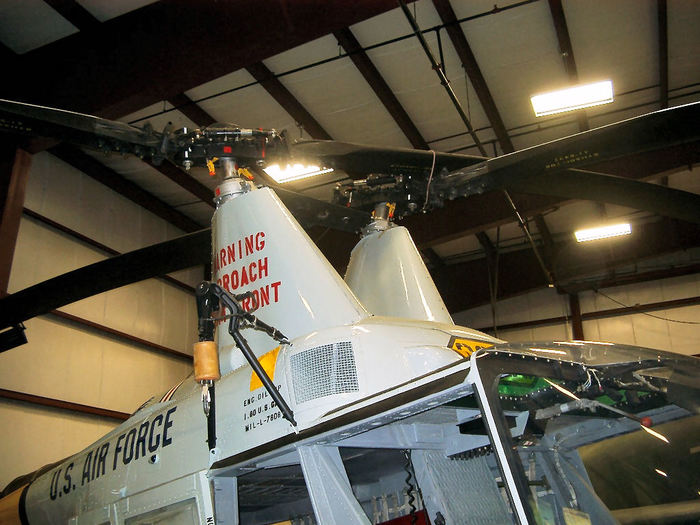

Вертолёт имеет схему синхроптера — с перекрещивающимися осями несущих винтов. Управление общим и циклическим шагом винтов осуществлялось сервозакрылками на лопастях, что позволило исключить автомат перекоса, гидравлические усилители и весьма упростило конструкцию втулки винта. Лопасти деревянные. Первые модели вертолёта оснащались поршневым двигателем, позже он был заменен на газотурбинный (модели HH-43B и F). Оснащен грузопассажирской кабиной — в поисково-спасательном или транспортировочном исполнении.

Экипаж: 4: два пилота и два спасателя, в других модификациях — от 8 до 11 пассажиров.

Первый полёт прототипа был совершён в 1947 году. Серийное производство — с 1950 года, всего выпущено около 400 машин в различных модификациях. Вертолёт использовался в поисково-спасательных операциях, в том числе — в ходе Вьетнамской войны. В начале 1970-х годов выведен из эксплуатации.

Вот такой несуразный  вертолет-спасатель с собачьим именем.:)))

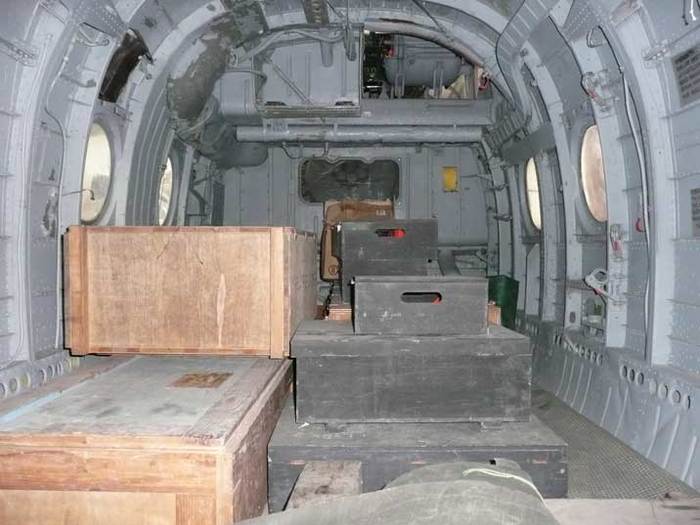

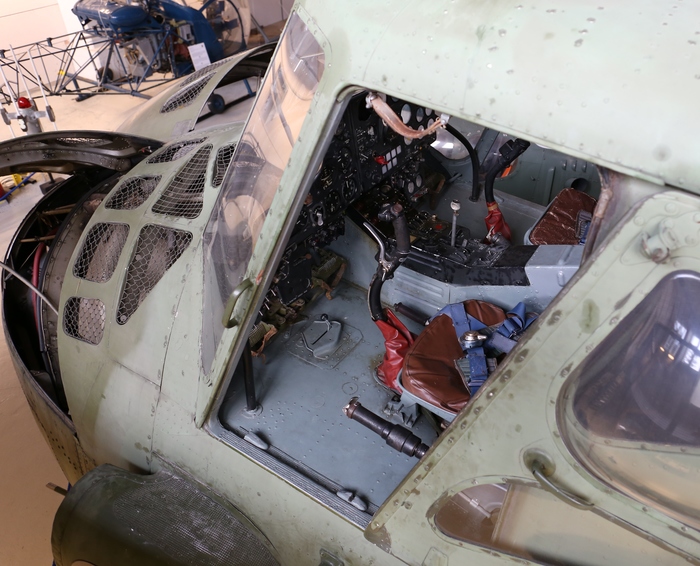

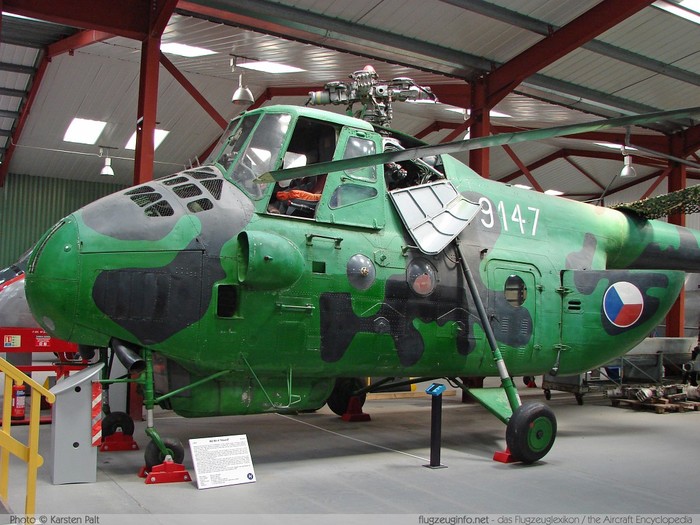

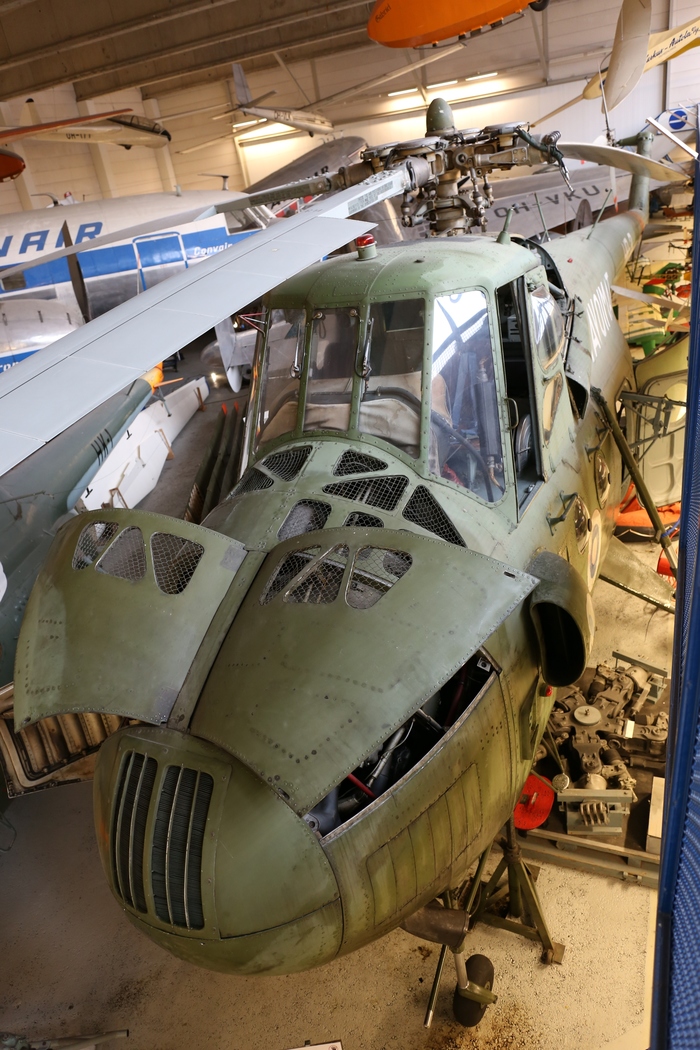

Вертолет Ми-4 является первым военно-транспортным вертолетом в отечественных вооруженных силах. Создание вертолета было ускорено возросшей ролью вертолетов в вооруженных силах, подтвержденной на практике в военных действиях в Корее, особенно при высадке вертолетами в 1951 г. морского десанта в Инчоне.

Разработка, летные испытания и внедрение вертолета Ми-4 в серийное производство были осуществлены в рекордно короткий срок - в течение одного года.

По своим летно-техническим характеристикам и грузоподъемности вертолет Ми-4 значительно превосходил все зарубежные вертолеты. Имея такую же компоновку силовой установки с поршневым двигателем, установленным в наклонном положении в носовой части фюзеляжа, как у вертолета Сикорский 5-55, созданного в 1949 г., вертолет Ми-4 превосходил его по грузоподъемности более чем в два раза, перевозя нагрузку 1200 кг в нормальном варианте и 1600 кг в перегрузочном. Просторная грузовая кабина вмещала 12 десантников с личным вооружением и боеприпасами и 16 десантников в перегрузочном варианте или грузы массой до 1600 кг, в том числе пушку калибром 57 мм с расчетом, два мотоцикла М-72 с колясками и пять десантников или автомобиль-вездеход ГАЗ-67В, а позже ГАЗ-69, и была снабжена грузовым люком в задней части с откидными створками и опускающимся трапом - решение, которое стало традиционным в дальнейшем для военно-транспортных вертолетов. Под фюзеляжем в носовой части была предусмотрена гондола для стрелка с пулеметом калибром 12,7 мм на турельной установке.

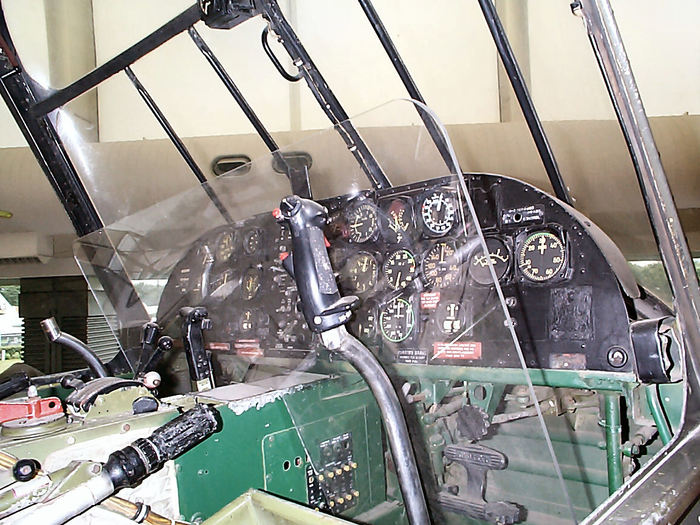

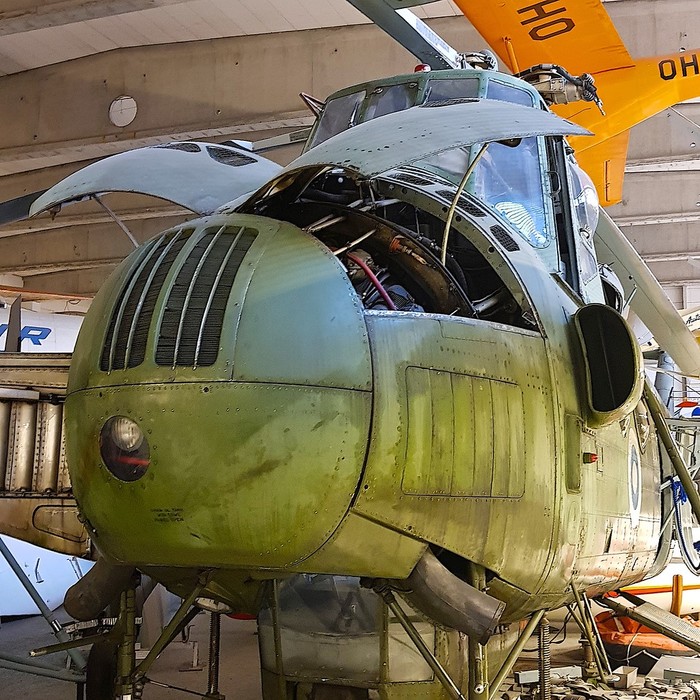

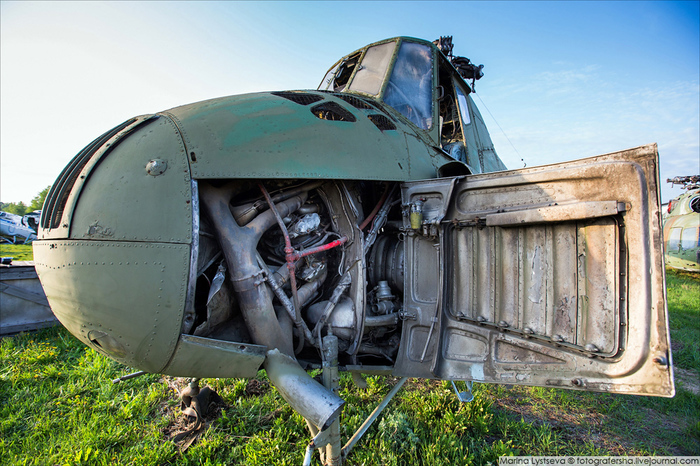

Силовая установка состоит из одного двухрядного звездообразного 14-цилиндрового поршневого двигателя АШ-82В с принудительным воздушным охлаждением, установленного в наклонном положении в носовой части фюзеляжа и снабженного открывающимися в стороны створками для облегчения обслуживания; по бокам фюзеляжа размещены боковые воздухозаборники системы воздушного охлаждения с осевым вентилятором.

У Ми-4 имелась  система отстрела лопастей,чтобы  экипаж мог покинуть аварийную машину с парашютами.

Вертолеты Ми-4 широко использовались в вооруженных силах СССР, где в ВВС были сформированы вертолетные полки, в каждом из которых имелось 60 вертолетов. Уже в 1950 г. на воздушном празднике в Тушино демонстрировались 24 вертолета Ми-4, а в 1954 г. с 36 вертолетов Ми-4 был высажен десант с автомобилями и легкой артиллерией.

В 1956 г. вертолеты Ми-4 использовались в военных действиях в Венгрии, в 1961-1962 гг. в Индии, в 1965 г. в Пакистане, в 1960-1975 гг. в Ираке, в Эфиопии в 1971-1980 гг. и других странах, а в 1978 г. в Афганистане, где они вскоре были вытеснены вертолетами Ми-8 и. Ми-24.

Всего было произведено около 4000  единиц.Из них в Китае по лицензии около 500.

На данный момент находится на вооружении только у КНДР.

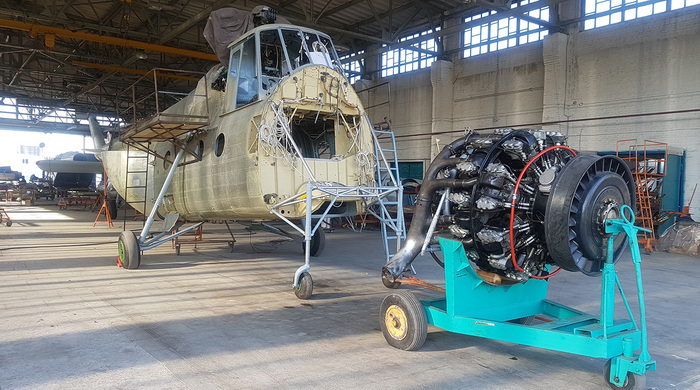

В подмосковье в 2017 году велись работы по восстановлению одного из Ми-4.Планировалось,что машина сможет летать.

Впервые в военных условиях вертолеты  были применены в корейской войне 1950-53 годов.

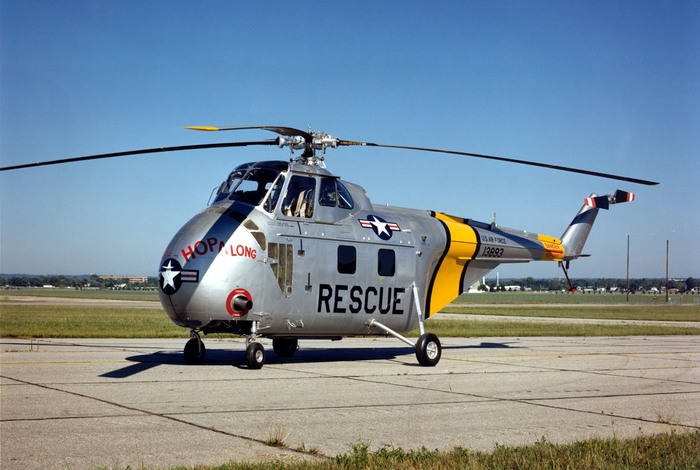

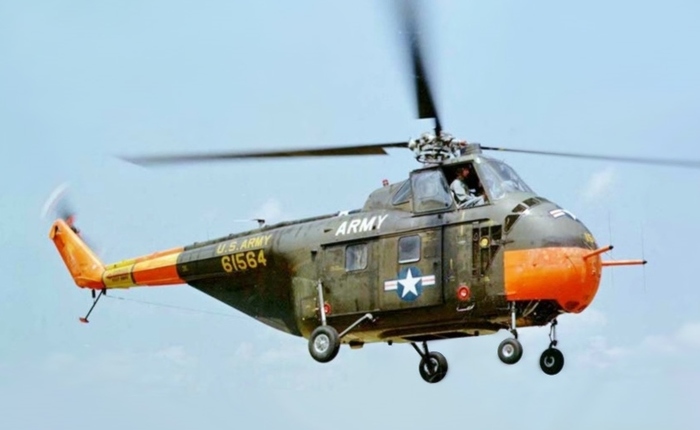

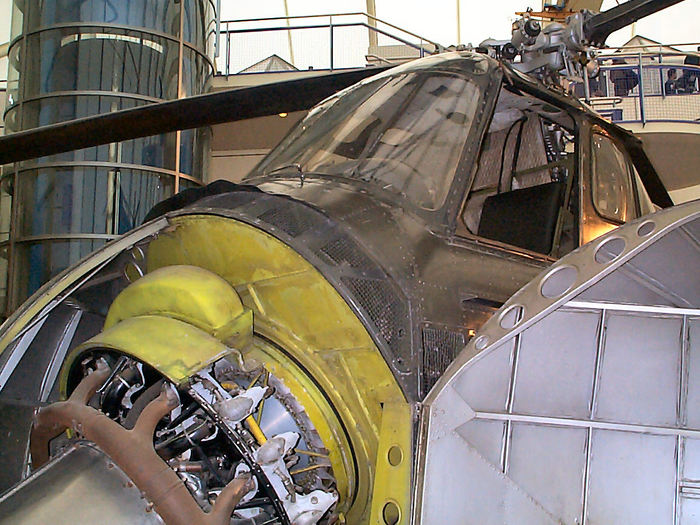

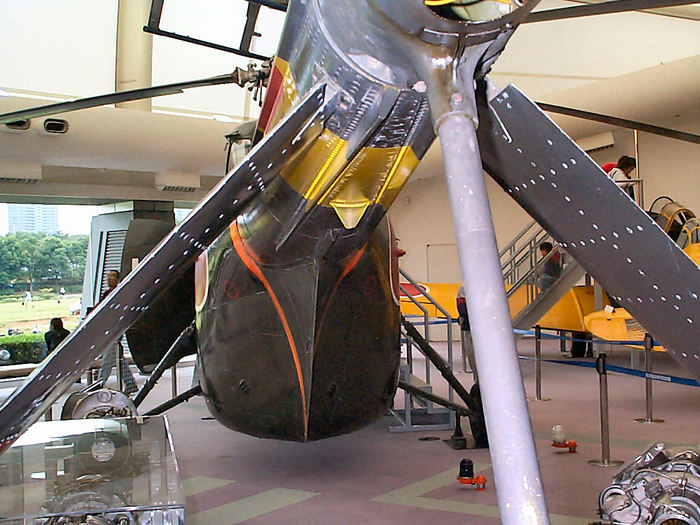

Самый известный американский вертолет того времени:Sikorsky H-19 Chicksaw.

Вертолёт создан компанией «Sikorsky». Первый полет совершил в 1949 году. Вертолёты S-55 были приобретены ВМС США, контракт был подписан 28 апреля 1950 года. В США было построено более тысячи вертолётов S-55 разных модификаций для военных и гражданских заказчиков. Армейские варианты в 1962 году переименованы в UH-19C и UH-19D. Около 550 машин было произведено по лицензии — во Франции (предприятием SNCASE), Великобритании (Westland Aircraft) и Японии (Mitsubishi).

Для новой машины Сикорский применил компоновку, которую авиационные специалисты всего мира признали гениальной. Теперь грузовая кабина располагалась непосредственно под осью несущего винта, то есть под главным редуктором. Положение груза и его величина больше не влияли на изменение центра тяжести. Двигатель ставился в передней части фюзеляжа, где был доступен для обслуживания и ремонта. Двухместная кабина лётчиков с великолепным обзором находилась над грузо-пассажирским отсеком, а трансмиссионный вал от двигателя к планетарному двухступенчатому редуктору проходил между креслами пилотов. Подобная компоновка стала классической для тяжёлых вертолётов. Именно по такой схеме впоследствии построили лучшие одновинтовые поршневые машины: S-58 Игоря Сикорского и советский Ми-4.

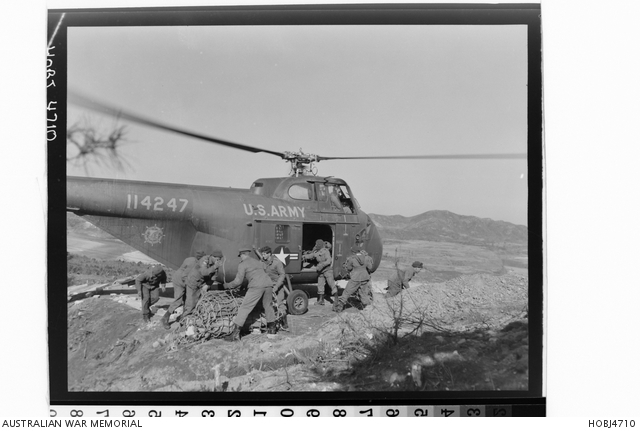

Cерьезнейшей проверкой для новой машины Игоря Сикорского стала Корея. В марте 1951 г. 3-я авиационная спасательная эскадрилья на базе в Вольми-До получила два опытных вертолета YH-19A. Вскоре туда же начали прибывать серийные Н-19А и Н-19В, а в 1952 г. вертолеты поставили нескольким поисковым эскадрильям.

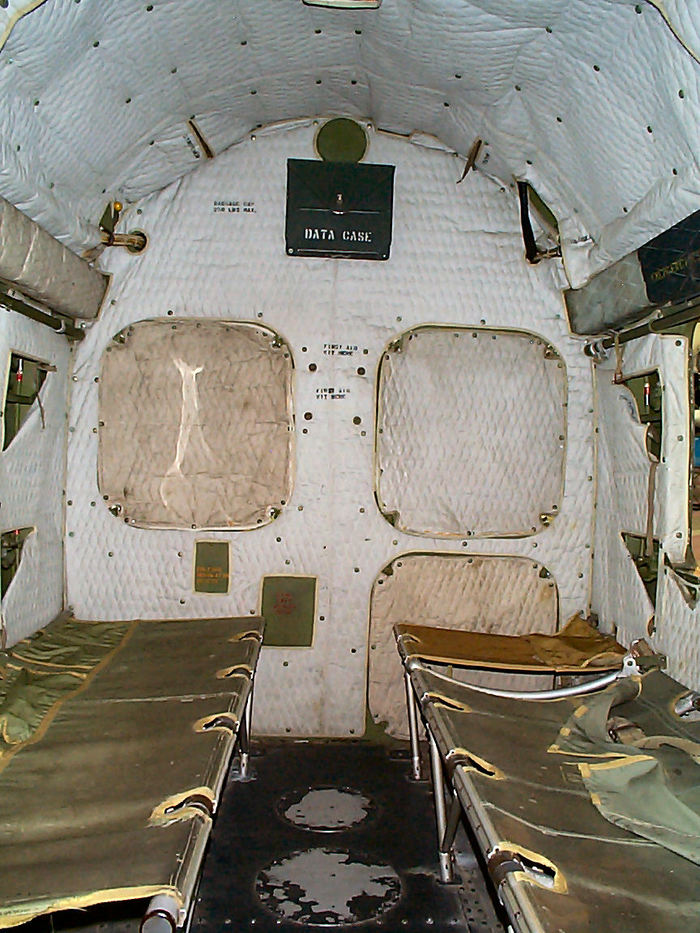

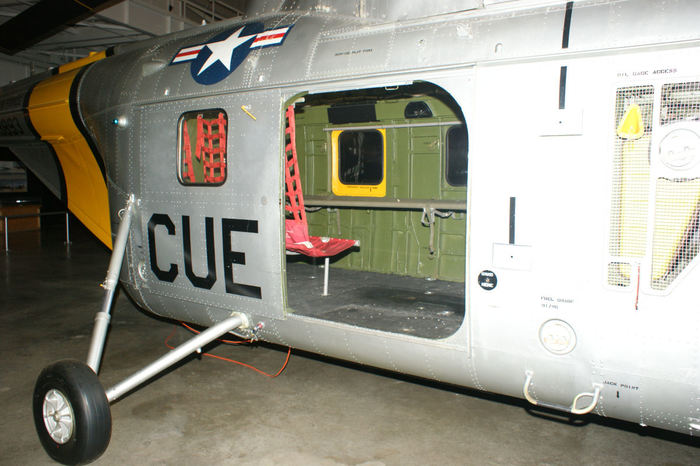

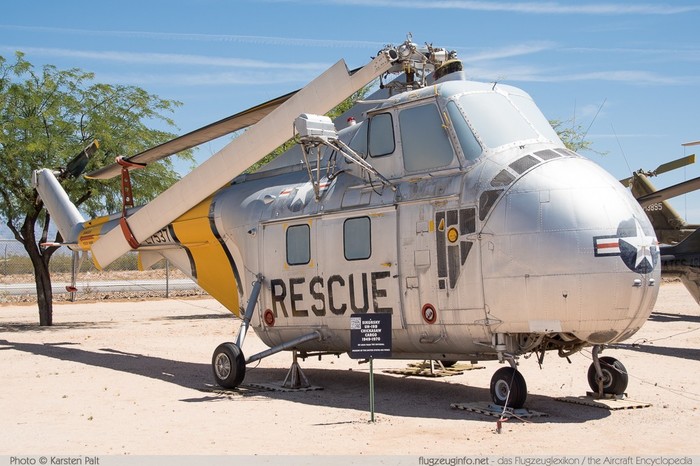

Поисково-спасательный вариант SH-19B был оснащен лебёдкой над грузовой дверью, позволяющей поднимать людей из воды и других труднодоступных мест. Для сбитых лётчиков вертолёты стали настоящими "ангелами-хранителями", спускавшимися с небес в тот момент, когда в голову уже приходили мысли о северокорейском плене. Так, лучший американский ас времен корейской войны капитан Джозеф Макконелл, сбитый русским пилотом Семёном Федорцом 12 апреля 1952 г., своим спасением из моря после катапультирования обязан вертолету, созданному другим русским человеком - конструктором Игорем Сикорским.

Случались у лётчиков винтокрылых машин необычные задания. Летом 1952 г. экипаж вертолета Н-19А в составе Джозефа Купера и Расселла Виннегара (581-я вспомогательная эскадрилья), ночью перелетел на вражескую территорию и вывез по частям разбитый истребитель МиГ-15.

Вертолеты Сикорского участвовали 13 сентября 1951 г. в снабжении по воздуху 1-го полка морской пехоты в районе Инджо. В этой операции, получившей обозначение "Уиндмилл " , вертолёты эскадрильи совершили 28 вылетов, доставили 8,5 тонн грузов и эвакуировали 84 раненых. Винтокрылые машины выполнили 19 сентября ещё одно подобное задание, обеспечив 5-й полк морской пехоты .

К концу 1951 г. переброска по воздуху вертолётами отдельных подразделений стала обычным делом. Задания выполнялись самой разной степени сложности, и зачастую от вертолётчиков зависел успех целого сражения. Так, во время операции "Риппл" летом 1952 г. лётчики, морской пехоты перебрасывали с одной боевой позиции на другую установки для стрельбы реактивными снарядами, потому что сразу после залпа батарею обнаруживал противник - из-за столбов пыли и дыма. Вертолет HRS-1 поднимал одну установку, или её расчёт и дополнительно одного человека, или 22 снаряда с взрывателями.

Показательно общее количество выпущенных H-19\S-55 (включая лицензионные машины) - всего 1614 экземпляров Вертолёты летали буквально по всему земному шару, ведь более 40 государств приобрели эти вертолеты. География их эксплуатации простирается от Венесуэлы до Югославии.

Появление машины Сикорского в Корее ускорило работы в СССР по созданию вертолета Ми-4.

88-мм стала самым знаменитым немецким зенитным орудием за всю историю Второй мировой войны, также известное как «восемь-восемь» (нем. Acht-acht) ,находившееся на вооружении с 1932 по 1945 годы. Одно из лучших зенитных орудий Второй мировой войны. Также послужило образцом при создании орудий для танков «Тигр» PzKpfw VI. Эти орудия широко использовались в роли противотанковых и даже полевых орудий.

Отличная в борьбе с самолетами противника, 88-мм зенитная пушка великолепно могла вести бой и бронетехникой противника, причем до самого конца войны ее бронебойные снаряды могли пробивать броню почти всех танков союзников и СССР.Именно она применялась массово в 1941 году против Т-34 и КВ.Именно ее справедливо боялись танкисты союзников в Северной Африке и в Нормандии.

88-мм пушка, имеющая затвор полуавтоматического типа, обеспечивающего экстракцию стреляной гильзы и возведение боевой пружины за счет энергии отдачи, имела скорострельность в 15-20 выстрелов в минуту. Конструкция лафета позволяла наводить орудие по вертикале в диапазоне от 5 до 85 градусов. Отдачу ствола лимитировал ограничитель. Для возврата орудия в исходное положение использовался накатник. Под стволом пушки в двух цилиндрах смонтированы пружинные компенсаторы, облегчающие вертикальную наводку орудия.

Для стрельбы использовались выстрелы патронного заряжения со снарядами различного назначения. Против самолетов использовались осколочные снаряды с дистанционным взрывателем. Начальная скорость такого снаряда составляла 820 м/сек, при весе снаряда 9 кг заряд взрывчатого вещества составлял 0,87 кг. Вертикальная дальность стрельбы этим снарядом достигала 10600 м.

Транспортировка пушки осуществлялась с помощью двухосного прицепа, задний мост которого имел сдвоенные колеса, а передний - одинарные.

Обобщив опыт использования зенитного орудия в Испании, было принято решение разработать для пушки бронебойные и кумулятивные снаряды. 88-мм зенитные пушки хорошо показали себя в борьбы с наземными целями, поэтому было принято решение оборудовать пушки щитовым прикрытием.

В Северной Африке не редко оборона войск Роммеля держалась только за счет 88 мм.орудий.В сражении у Сиди-Резега Роммель имел против 400 английских танков Грант лишь 19 немецких танков Pz.Kpfw.III Ausf.J с длинноствольной 50-мм пушкой и 48 88-мм пушек. Преимущество новых американских танков было безоговорочным. 26 мая, во время первого появления их в бою, они вызвали панику в рядах немецких войск. И снова только быстро переброшенные противотанковые пушки и три батареи «восемь-восемь» остановили наступление. 30 мая 1942 года при атаках окружённого немецкого Африканского корпуса батареи 88-мм пушек вместе с другими противотанковыми пушками отбили атаки двух английских танковых бригад, нанеся им большие потери и сломав их боевой дух.

Сэмюэл У. Митчем в книге «Величайшая победа Роммеля» описывает поражающее воздействие 88-мм пушек:

« ... 88-мм пушка посылала свой 21-фунтовый снаряд на дистанцию 2 мили с исключительной точностью. Например, в бою под Сиди-Омаром в ноябре 1941 года британский танковый полк потерял 48 из 52 танков. Все они были уничтожены 88-мм пушками. Ни один из британских танков даже не сумел подойти достаточно близко, чтобы обстрелять немецкие пушки...."

Модификациями Flak-18 стали Flak-36 и 37. Flak-36 имела упрощенный лафет, усовершенствованный ствол, что привело к уменьшению стоимости производства орудия. Эта модификация появилась в 1935 году. Все латунные детали были заменены стальными. Транспортировка орудия осуществлялась при помощи двух одинаковых одноосных тележек, так как передние и задние станины стали взаимозаменяемыми. Flak-37 имела усовершенствованную систему управления огнем. Эта модификация появилась годом позднее.Flak-18 производилась большими партиями. Летом 1944 года на вооружении вермахта, люфтваффе и ВМФ находилось около 10000 этих орудий,а всего было изготовлено более 17 тыс. штук.

88-мм пушки организационно входили в войска ПВО. В сухопутные войска  начали поступать лишь в 1941 году. Четыре 88-мм пушки образовывали батарею, которая считалась тяжелой.

Даже самые совершенные модели танков: Т-34-85, ИС-1, Шерман, Першинг, Комет могли поражаться 88-мм пушками на расстояниях 1,5 км (на этом расстоянии 88-мм пушка пробивала броню до 120 мм).

Трофейные орудия  использовались  Красной армией и войсками союзников.

В пластике в 35 масштабе ее производила фирма Тамия.Но это все старая модель 70 годов,довольно примитивно и приблизительно  изготовленная..Я их собирал в 90 е годы.

Самая лучшая модель орудия производится  фирмой Драгон,в нескольких вариантах.Исполнены самые мельчайшие детали и в наборах есть точеные  металлические стволы и  травление.В сравнении с Тамией -небо и земля.
