Всем привет)
Расскажу сегодня что же случилось с этим Леново)
Но сначала посмотрите на фотографии)

Матрице тоже естественно досталось

Ну и топкейс)

Официальная версия: поиграли дети)
Но мне кажется, что не дети, а кто-то постарше)

Самое удивительное, что шлейф матрицы, мат плата, акб и поддон не пострадали.

Замене подлежал только топкейс, матрица и крышка матрицы)

С поиском запчастей восстановления ноута заняло чуть больше месяца.

Ноут получился трёхцветный, хотя изначально был серебристый)
Крышка золотая, топкейс розовый, поддон серебристый.

Вот такие пироги)

З.Ы. Если кому нужны кнопки с такой клавы, пишите)

Всем привет)
Продолжают мне приносить залитые аппараты)

В этот раз не Asus, а dell

Хороший офисный помощник с Full HD матрицей) i7, хоть и лоу вольтажный)

Разбираем смотрим с чем надо работать.

Залита оперативка:

Благодаря тому, что клиент после залития почистил плату, пострадало мало компонентов. Основные работы везде дросселя по 3В.

Все стандартно, гнильё меняем на целое, что можно пропаять-пропаиваем.

В итоге получаем рабочую плату:

Из двух планок оперативки работает только одна.
Под микроскопом увидел залитие под одним чипом памяти. Будем пробовать чинить.

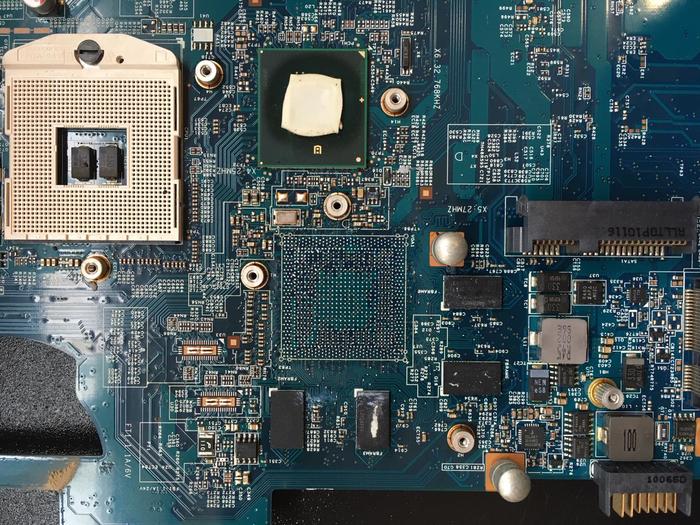

Снимем чип:

Задача проста - отреболлить чип и припаять обратно.
Процесс сложен тем, что нет шелкографии для позиционирования чипа, но глаза боятся а руки делают.

Отреболленый чип:

Ну и оно заработало))

Хорошо что клиент протирал плату после залития и отключил акб.
Отделались легким испугом)

В следующем посте расскажу что случилось с этим ноутом:

Москва

Всех приветствую)

Продолжают мне приносить залитиков)

Сегодня покажу немного странный слачай.

А странный он вот почему: обычно, когда заливается аппарат, то заливается все подряд. Шимки и их обвязка как минимум.

В этом же случае почему-то пострадали только обвязки.

Такое тоже впервые увидел...дроссель под замену.

ВНИМАНИЕ: ставим точно такой же по характеристикам!

Ну а далее все стандартно: меняем элементы соблядая номинал, пропаиваем и т.д.....

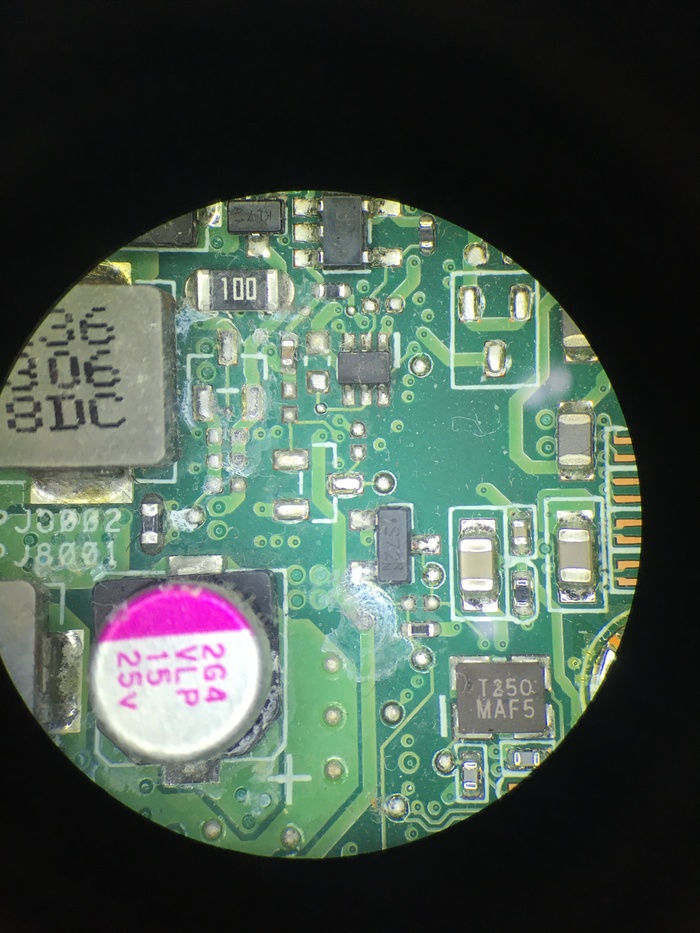

Вот тут хорошо видно, что сам ШИМ зарядки не пострадал. а вот его обвязка сильно сгнила:

Таких единичных гнилых резюков довольно много на плате было:

Капченый дроссель по дежурным 3м вольтам:

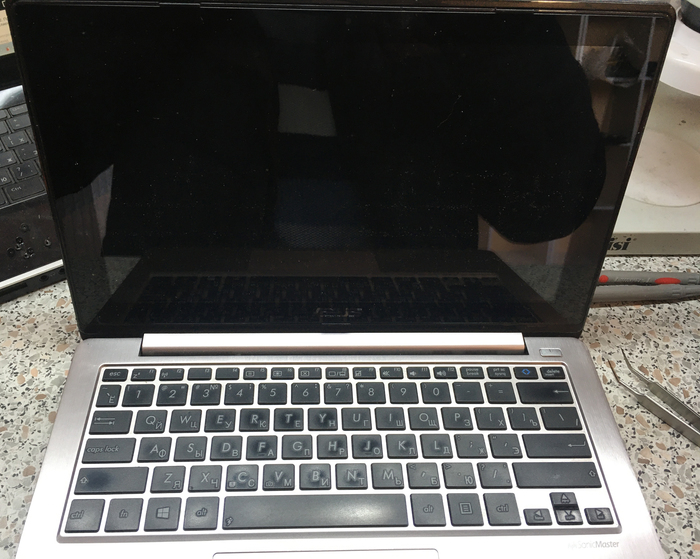

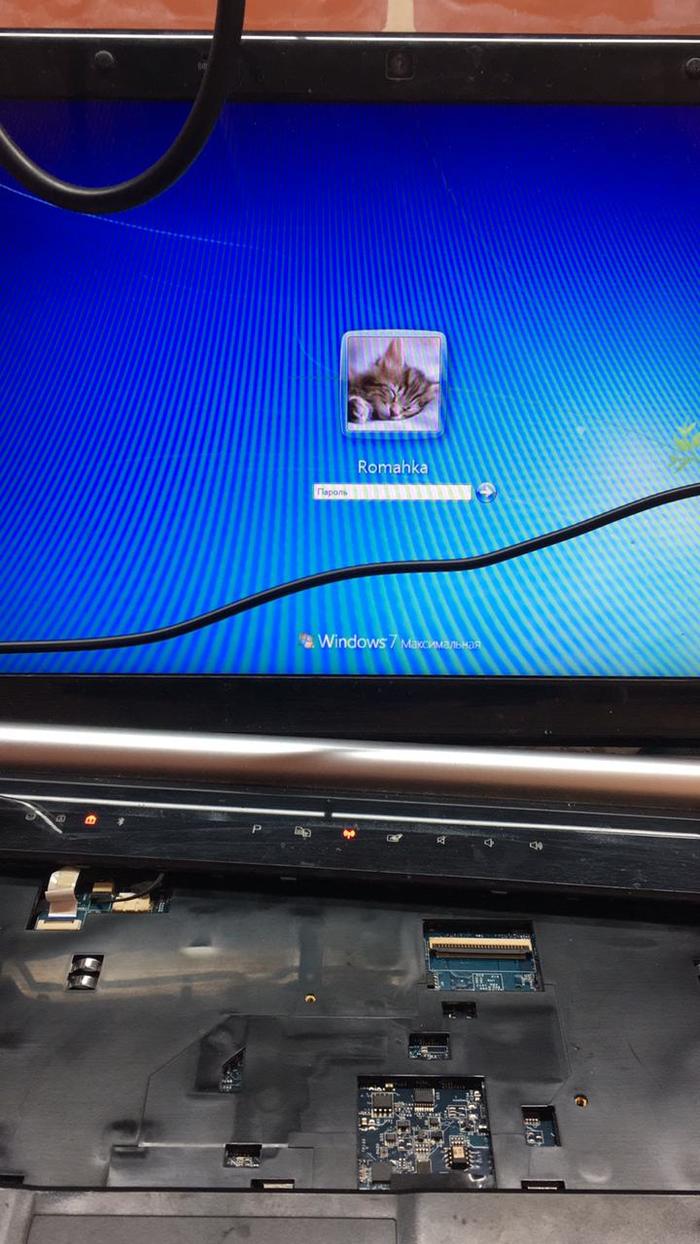

После нескольких часов работы, ноут ожил:

Такое тоже бывает.

Задать вопрос по ремонтам можно мне в ВК

Москва.

Всем привет)

Из Питера присылали на ремонт залитый ноут: Asus x330ur

Можно сказать - это отличный поучительный случай о том, как важно носить электронику и жидкости в разных пакетах)

История банальная: клиент выходя из магазина решил не покупать отдельный пакет для ноута, а сложить все в один.

В итоге имеем залитый нерабочий ноут.

Осмотрим места залития поближе:

В целом не критично.

Как обычно, пропаиваем что можно, что нельзя - меняем.

То что "бахнуло", это дроссель по питанию матрицы (обычно это плохой знак).

После замены/пайки элементов, пробуем включать и *уй)

Путем диагностики было выявлено, что не поднимается питание оперативки.

Причиной оказался сдохший транзистор, который унес за собой ШИМ, который формирует то самое питание. (0,093В вместо 1.5в)

Меняем.

Тут меняем транзистор:

Тут меняем ШИМ:

В результате, плата начала нормально стартовать и даже работать, НО, только без матрицы.

При подключении матрицы на плате по ее питанию КЗ:

Без матрицы все ок:

Очевидно косяк в матрице. Пробуем ее снять что б посмотреть.

НО КТО Ж С*УКА ЗНАЛ, ЧТО ОНА ВКЛЕЕНА В КРЫШКУ?

Я не знал например. Ушло у меня наверно часа два на то, что бы ее аккуратно отклеить (даже шлейф не выдернуть пока ее не снимешь):

Без подогрева было б трудно.

Попыхтев пару часов матрица демонтирована.

Она приклеена на каком-то толстом двухстороннем скотче по всей длинне по бокам крышки.

Один мой товарищ говорил что возможно тут есть "язычки" как у АКБ айфонов, но тут их нет)

А даже если бы и были, то вряли они помогли, потому что скотч вклеен в кратеры для большей прочности.

Вот по бокам по всей длинне этот грёбаный скотч.

После извлечения матрицы смотрим на шлейф и понимаем что она не ремонтопригодна.

За кадром я конечно прозвонил предохранители на матрице. Они сработали, но кз к сожалению пошло дальше, т.е. КЗ осталось за предохранителем.

Матрицу и шлейф нужно менять.

С поиском матрицы тоже не все так просто.

По одному номеру бьется две модели матрицы, и они не совместимы!

Нашлась только одна нужная и то в Новосибирске.

Заказываем. Ждем. Монтируем и собираем:

Вот так клиент сходил в магазин)

Даже не спрашивайте во сколько обошелся ремонт.

Москва.

По вопросам ремонта, пишите в ВК

Всем привет)
Пикабушник из Казани прислал ноут на ремонт после залития.

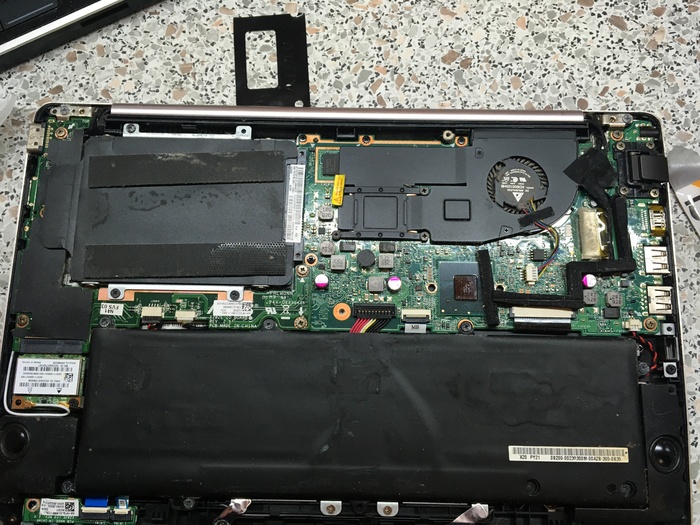

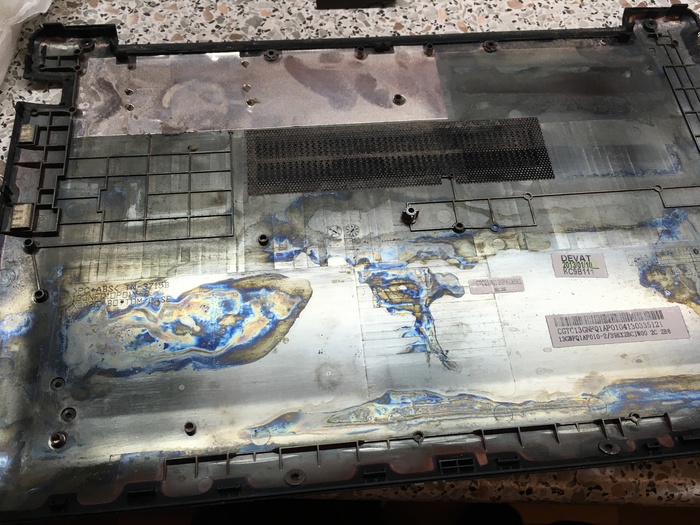

Снимаем крышку и смотрим:

На первый взгляд может показаться, что всё печально...но не нет) хотя акб конечно надо было сразу отключить.

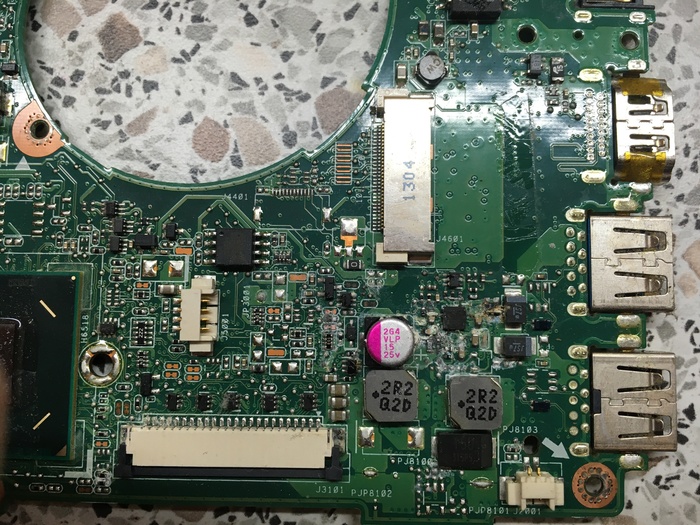

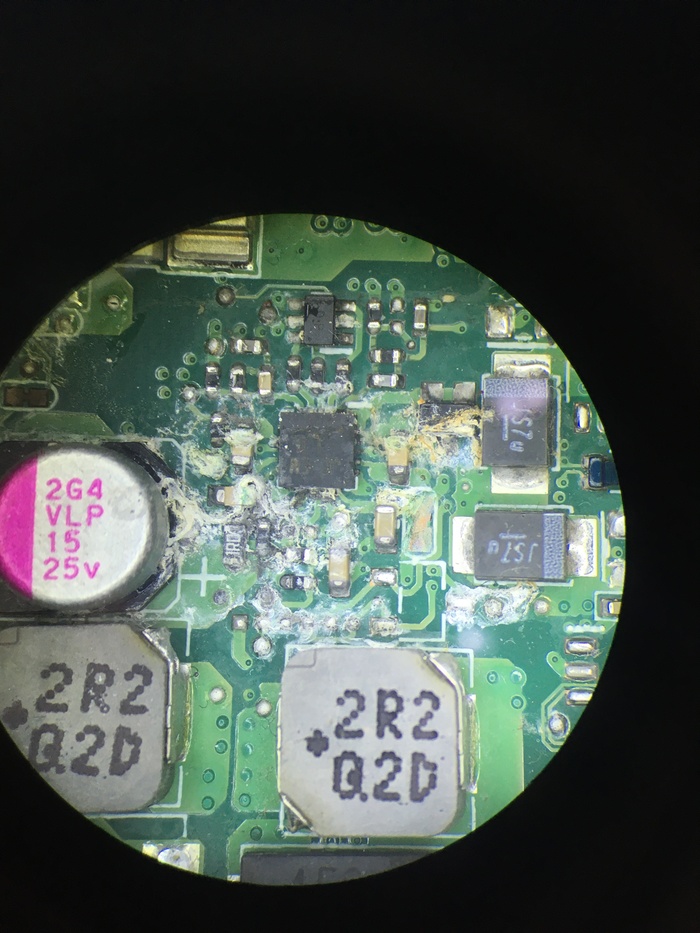

Основная область залития, это корпус АКБ и область формирования дежурных напряжений:

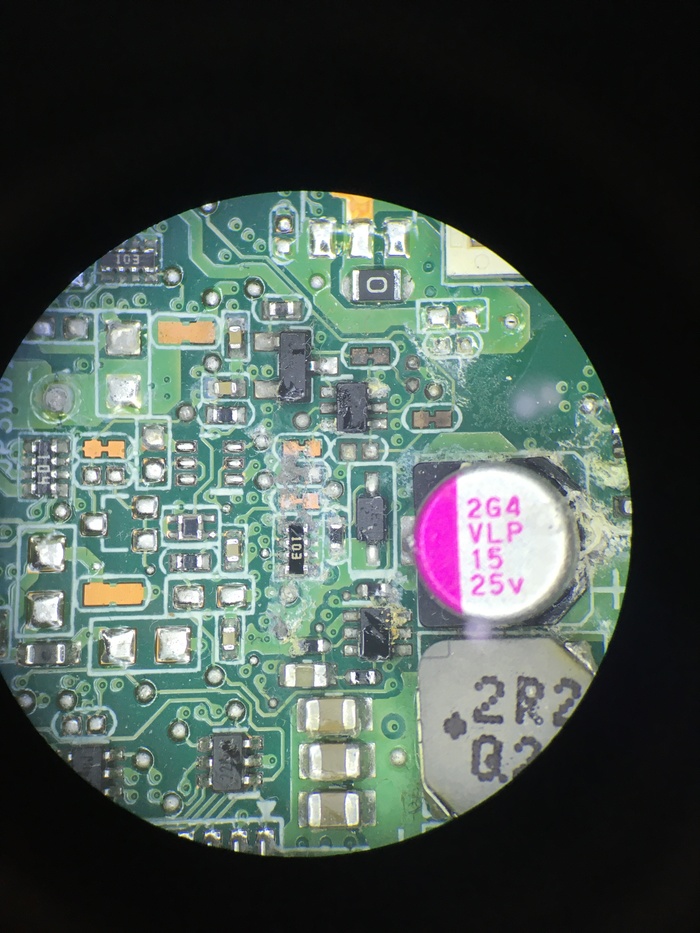

Это уже куда дотекло:

Все эти серые точки нужно пропаять/восстановить

Все что можно пропаять - пропаиваем, все что нельзя - меняем.
ШИМ дежурки RT8239BGQW придется заменить. Заказываю сразу, и пока ее везут, работаю с платой.

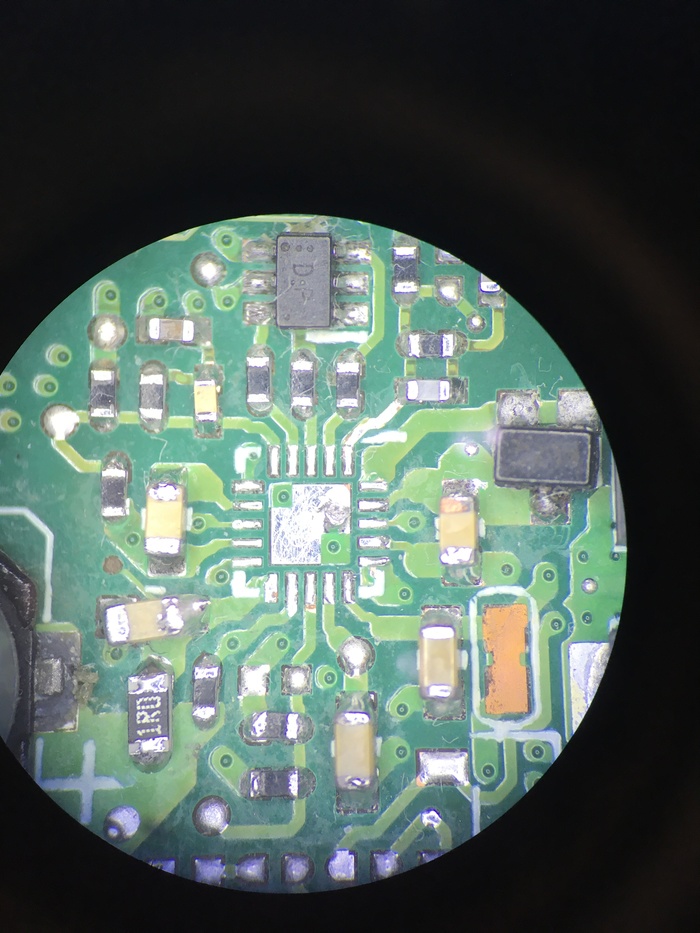

Обвязка ШИМ дежурки после пропайки/замены деталей выглядит вот так:

Затем привезли новый ШИМ и я его за кадром припаял.

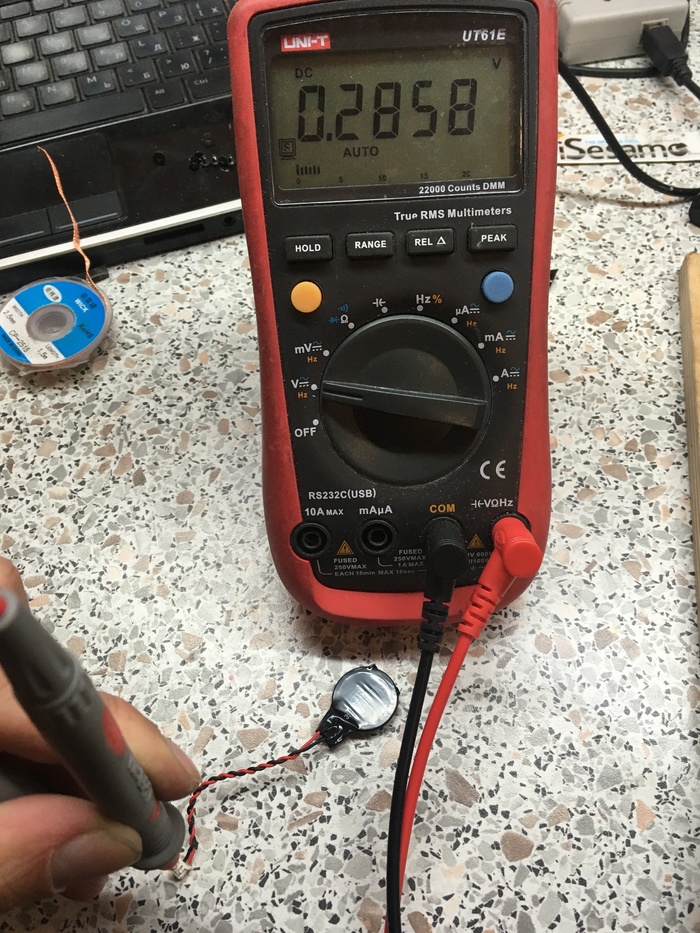

Довольно часто после залитий ноутов выходит из строя батарейка биос.
Этот случай не исключение:

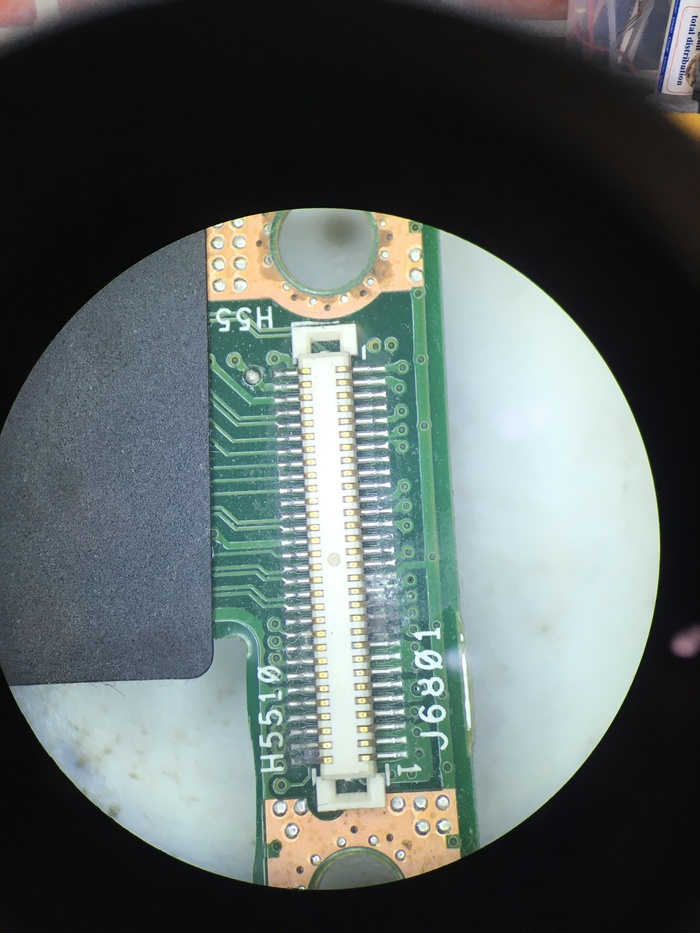

Так же залило еще и коннектор подключения IO платы с основной. Его так же пропаиваем.

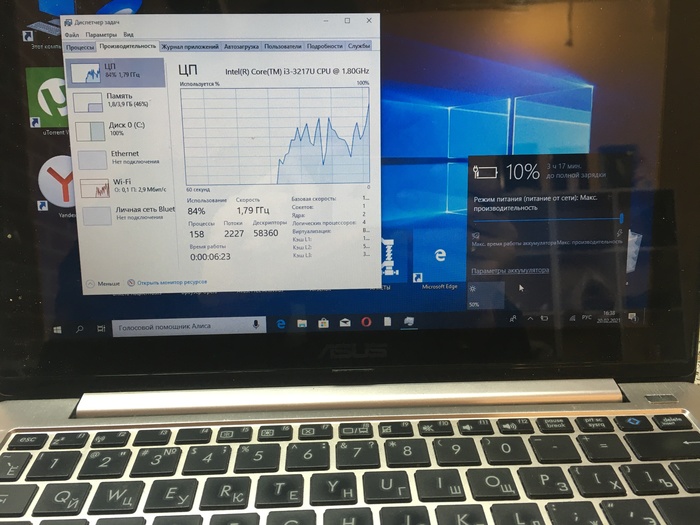

И в конце концов ноут воскрешен.
Не зря пыхтели)

В последнее время приносят очень много залитых ноутбуков.
Не знаю даже с чем связано)
