А вот и небольшое обновление:

Пока учусь работать с Tenserflow (машинное зрение), если на данном этапе все получится, то следующий этап - проектирование печатной платы (чтобы избавиться от кучи проводов и сэкономить много места, плюс хочется убрать второй этаж)

Давненько не публиковал посты на Pikabu, так что сильно не пинайте.. Чукча не писатель - чукча дилетант самоучка..

Я занимаюсь гонками в автосимуляторах уже с 2018 года кажется.. Но больше всего меня заинтересовала возможность делать физические устройства на базе Ардуино.

На этот раз я решил воплотить в жизнь накладку руля Renault Alpine.

3Д модель я создавал в Компас 3Д. Уж больно я к нему привык. Пользуюсь им еще с начала 2000-х.

Мой вариант отличается от оригинального, но тут диктуют правила доступные мне компоненты. И дисплей и шаг светодиодов... и прочее.

Собственно вот список компонентов:

- Руль OMP  335 мм в диаметре без вылета (китайская копия) 1 шт

- Arduino Pro Micro 1 шт.

- Дисплей Nextion Enhanced 3,5” / 480×320 1 шт

- Расширитель портов (I/O Expander) PCF8575 2 шт

- Энкодер 288T232R161A2 1 шт

- Funky Switch RKJXT1F42001 1 шт

- Галетный переключатель на 12 позиций 1 шт

- Линейка светодиодов (3 шт x 5 RGBW светодиодов)

- Красный светодиод 2 шт

- Кнопки PBS-33В разных цветов 10 шт

- Тактовая кнопка KLS7-TS6601-13.0-180 1 шт

Печать корпуса осуществлялась на 3д принтере Sapphire Plus.

Принтер был немного мною доработан: заменены вентиляторы, поставлен регулятор напряжения, доработано крепление трубки подачи филамента и пр...

С помощью автомобильной пленки наклеенной на стол 3Д принтера добился печати карбона 😄. Так что не надо обклеивать детали пленкой, а сруза получать готовую текстуру.

На фото выше видны шаги по улучшению дизайна.

А так выглядят внутренности перед распайкой проводов.

На видео выше общий вид руля и немного игры карбона.

А здесь уже руль в работе на примере автосимулятора Assetto Corsa Competizione.

Самое сложное было добиться отзывчивости кнопок и не потерять в скорости обновления информации на дисплее.

Все 3Д модели, фотографии, скетч для ардуино и разработанное мною ПО можно найти по ссылке: https://disk.yandex.ru/d/SQ6Ytv-QPr_wOw

Если пост соберёт достаточное количество плюсов или комментариев, запилю пост про моё ПО и как создавать свои плагины для него.

Этот пост скорее как затравка к возможным последующим постам по этой тематике.

Задавайте вопросы в комментариях или на канале в Discord https://discord.gg/vkxXCGRqJs

✌

Немножко предыстории.

Пару-тройку лет назад, моей дочери подарили первый дом Sylvanian Families. Играть она в них любит, благо у неё теперь много этих наборов, в том числе и распечатанных на 3D принтере. И вот, копаясь очередной раз на сайте thingiverse в поисках чего бы еще распечатать, я набрел на модель камина (https://www.thingiverse.com/thing:4254518). Это сейчас там есть ссылка на китайские мерцающие светодиоды, а тогда это был просто камин и модель огня. Распечатал и сразу подумал, а не сделать ли там светящийся огонь? В общем, потихоньку-помаленьку, но я его сделал. О нем расскажу в сл. раз, если тема зайдет.

А сейчас, так как Новый год близок, хочу рассказать про ёлочку для тех же милых зверушек.

Все началось с того, что ребенок просил елочку своим игрушкам к Новому году, но это было давно. Первую версию изготовила жена и состояла она из, собственно, самодельной ёлочки и мигалки из какой-то игрушки. Мигалки хватало максимум на ночь работы, а потом там надо было менять батарейки (аж 3 штуки часовых). Ёлочка была изготовлена из этого набора - https://fix-price.com/catalog/igrushki/prochie-igrushki/p-56... с добавлением звездочки из какого-то киндера и бусинок.

Однако, я задолбался менять там батарейки, да и накладненько это, хотя на Али можно купить их набор из 50-100 штук. И решил я сделать на батарейках или аккумуляторах побольше. В общем, много вариантов я продумывал, и 2 пальчиковые или мизинчиковые батарейки, и аккумуляторы, даже рассматривал вот такую платку (https://aliexpress.ru/item/4000429611680.html?spm=a2g2w.orde...) Там сразу ESP8266 и аккумулятор 16340 с контролером заряда-разряда.

В общем, в силу разных причин был выбран аккумулятор 16340 устанавливаемый на плату контроллера с выключателем. По сути, это готовый блок бесперебойника на 5 вольт (https://aliexpress.ru/item/4000770043723.html?spm=a2g2w.orde...). И вся байда на Attiny85. Этот микроконтроллер был выбран по размеру и благодаря тому, что у него 3 ШИМ. Устанавливал в плату в колодку, чтобы можно было его перепрошить, если еще какой-нибудь режим придумаю. К тому же у меня был давно купленный на том же Али трехцветный светодиод с общим анодом. Вообще, вот вся начинка, включая изготовленную плату методом ЛУТ (травление в перекиси). Практически всё с Али.))) Ах, да, чуть не забыл, выходной разъем USB я выпаял (на фото его место за выключателем), так как он за размер платы выступал миллиметра на 2.

Светодиод не впаивал, а разместил разъем. Вообще, надо было использовать 2х2, но за не имением использовал 2 шт. 2х1.

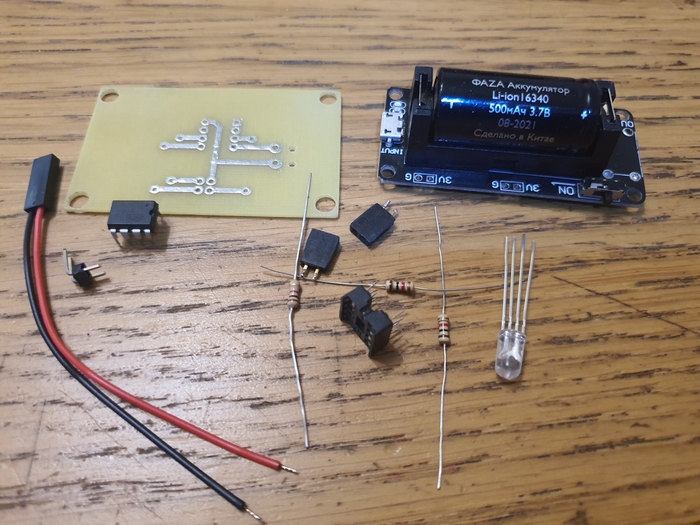

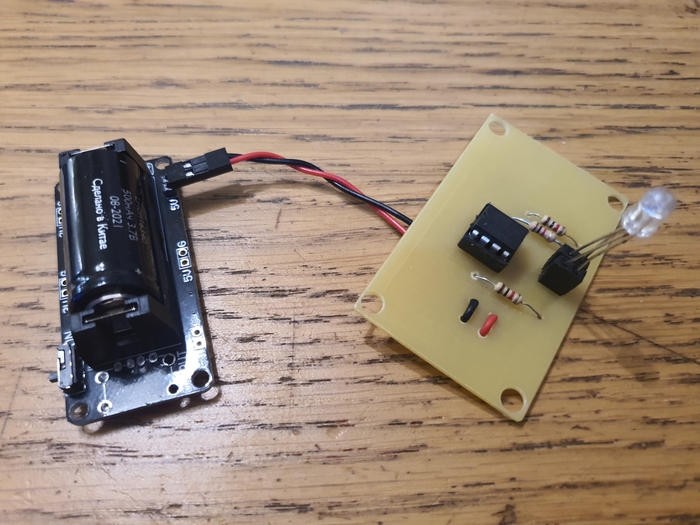

Собственно, вот плата с подключенным аккумулятором

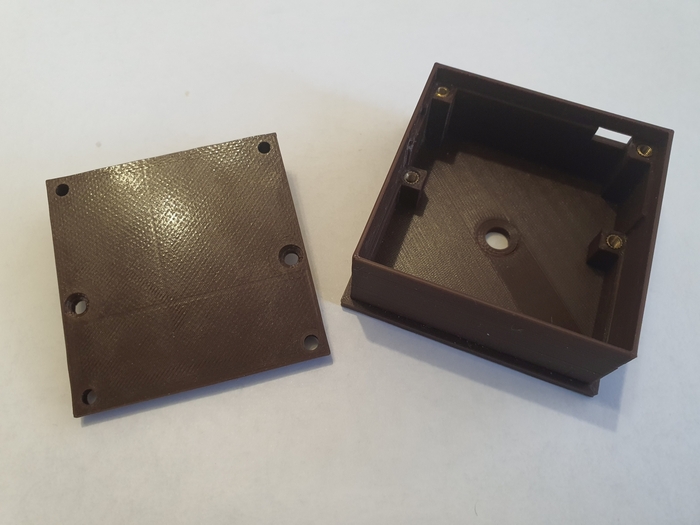

Ну и, естественно, распечатал корпус на принтере (пятый летающий дракон). Ножки сделал отдельно, их можно потом приклеить ко дну. Внутри две дополнительные стойки между платами. У одной стойки сделан выпил, чтобы нормально встали светодиоды режима зарядки на плате контроллера аккумулятора. Кстати, в модели нет, я потом просверлил маленькую дырочку, чтобы видеть эти светодиоды.

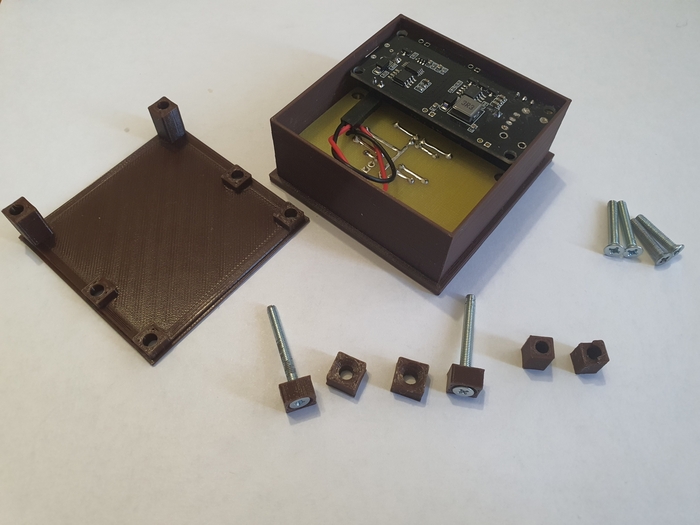

Соединял винтами в потай М3. В корпус вваривал специальные гайки (М3, длина 4мм) - https://aliexpress.ru/item/4000513304304.html?spm=a2g2w.orde...

Печатал PLA FDPlast. Да, огрехи вижу, надо делать профилактику принтеру, но в готовом устройстве на это не обращаешь внимание.)))

Скачать 3D модель, плату для Sprint-Layout 6 и скетч можно здесь - https://drive.google.com/drive/folders/1KgujFDF3j410HLIrBC1E...

P.S. Вообще, можно было сделать и поменьше, например, использовать не аккумулятор, а 2 мизинчиковые батарейки, но хотелось сделать без смены батареек. Можно было сделать на плоском аккумуляторе, благо их и их контроллеров до чертиков, но у меня был аккумулятор 16340 и его контроллер в наличии. Можно было сделать вообще, просто микроконтроллер в корпусе, а питание сделать внешним, но это детская игрушка и лучше так не делать.

Считаю, что конструкция получилась удачной. В принципе, можно не распаивать резисторы на плате, заменив их перемычками, а вместо трехцветного светодиода сделать гирляндочки и вставлять их в разъем.

Дозиметр не для Серёжи

В постоянно изменяющемся мире дозиметр является не только способом утолить любопытство и поймать на мушку хоть немного веселых Зивертов, но и способом обнаружения вполне реальных угроз. От проверки “любопытной старинной штуковины” из дедовского гаража, до отслеживания радиоактивного фона в зонах расположения АЭС, от обеспечения безопасности при вылазке в заброшки до мониторинга глобальных и локальных техногенных катастроф.

Нетленной классикой Хабра является цикл статей “Дозиметр для Серёжи”. В этом материале много истории, теории и хардовой (если не сказать “крафтовой”) сборки. Мы респектуем автору, и Сереже тоже. Но ставим перед собой другую, более практическую задачу - собрать дешёвый, функциональный и удобный дозиметр из готовых компонентов. В качестве основных элементов будут использованы Wemos D1 и модуль RadSens (ардуино-дозиметр на базе трубки Гейгера СБМ-20).

RadSensor (таково гордое имя нашего детектора) берет лучшее от прошлых проектов, а также учитывает их ошибки и расширяет функционал счетчика, в частности:

увеличено время автономной работы;

- реализован функционал аудиоотклика;

- повышена эргономичность и универсальность корпуса;

- проект в целом упрощен и избавлен от “крафта”

Не устаем повторять, что основной критерий успеха материала - наличие удачных повторов и ремейков проекта со стороны маленьких электронщиков-школьников, бесшабашных туристов-студентов, а также практичных грибников-родителей.

Перед тем как листать дальше настоятельно рекомендуем ознакомиться с легендарным материалом (https://habr.com/ru/post/471236/). Краткая история и матчасть сами себя не прочитают ;)

Ознакомились? Отлично, тогда приступим!

Персональный дозиметр своими руками

Шутейки иссякли. Далее вас ждет сухая пошаговая инструкция по сборке устройства от закупки компонентов до кода и тестирования..

План покупок (BOM)

1) Плата разработки Wemos D1, от 117 руб. на Али ()

2) Модуль дозиметра RadSens, от4550 руб. на Али/Озоне ()

3) OLED-экран 1.3” с I2C, от 161 руб на Али ()

<!--[endif]-->4) Пассивный пьезоизлучатель, от 48.5 руб. на Али (https://aliexpress.ru/item/4000785325910.html?sku_id=1000000...)

<!--[endif]-->5) Плата заряда TP4056, от 25 руб. на Али ()

<!--[endif]-->6) Аккумулятор 18650, от 210 руб. на Али (https://aliexpress.ru/item/1005004392079183.html?sku_id=1200...)

<!--[endif]-->7) Бокс одинарный для 18650 аккумулятора, от 19 руб. на Али ()

<!--[endif]-->8) Макетная плата 7*3 см, от 17 руб. на Али ()

<!--[endif]-->9) Выключатель KCD-01, от 64 руб. за 10 шт на Али ()

<!--[endif]-->10) Разъём XH-2.54 с обжатыми проводами, от 66 руб. за две пары на Али ()

<!--[endif]-->11) Резисторы номиналами 220 и 100 кОм
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->12) Винты/саморезы с диаметром резьбы 3 и 2.5 мм
<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

Общая стоимость компонентов ~5500 рублей.

Цена сравнима с древними дозиметрами советской или китайской разработки. Аналогичное, но современное решение на Озоне обходится уже в 7-9 тысяч рублей.

Схема устройства

Соединения показаны ниже на схеме. Особенности сборки:

- В верхней части макетной платы располагается Wemos (2 пина от края) и OLED (2 пина от края).

- Внизу макетки установлены: зарядкаTP4056 (Type-C сдвинут максимально близко к краю платы, но не вылезает за её пределы) и пьезоизлучатель (любая удобная позиция).

- Выключатель стоит на разрыве плюсового выходного пина контроллера заряда. Если подключить его на разрыв плюсового провода батареи, то контроллер заряда будет уходить в защиту, это ведёт к некорректной работе устройства.

Для расчёта и вывода остатка заряда батареи используется АЦП (пин А0). Для его правильной работы необходимо понизить напряжение с помощью делителя нпряжения. Подробнее о нем вы можете прочитать в статье о сборке анемометра (https://habr.com/ru/post/676348/).

В результате должно получиться подобное устройство. Рекомендуем заизолировать контакты на лицевой стороне платы. Это одна из возможных способов собрать её, поэтому мы приветствуем критику и предложения :)

Корпус

Мы постарались создать максимально удобный для печати, сборки и эксплуатации корпус.

На углу предусмотрена проушина диаметром 3 мм под шнурок или брелок.

Под трубкой Гейгера сделаны прорези для возможности детекции альфа-частиц, сделаны отверстия под пьезоизлучатель.

Посадочные места дозиметра адаптированы под длинную и короткую версии модуля RadSens.

На крышке предусмотрены посадочное место для OLED-экрана для предотвращения западания, добавлены боковые стенки для увеличения жёсткости корпуса

Модель адаптирована под 3d-печать, подобрана нормальная толщина стенки, минимизировано число поддержек

Найти модели корпуса (stl и step-файлы) вы можете в нашем GitHub.

Код

Для проекта использован слегка доработанный код из нашей предыдущей статьи (...). В частности:

- добавлен звук приветствия при включении устройства

- добавлена индикация заряда

- реализовано предупреждение при превышении порога интенсивности излучения.

Для работы с OLED-экраном используется библиотека Алекса Гавера GyverOled.

Вы также можете найти код в примерах библиотеки RadSens на GitHub.

// Инициализируем библиотеки
#include <Wire.h>
#include <CG_RadSens.h>
#include <GyverOLED.h>
#define ADC_pin A0 // задаём значение пина АЦП
#define buz_pin 14 // Задаём значения пина для пищалки
GyverOLED<SSH1106_128x64> oled; // Инициализируем 1.3" OLED-экран
CG_RadSens radSens(RS_DEFAULT_I2C_ADDRESS); // Инициализируем RadSens
uint16_t ADC; // Переменная для значений АЦП
uint32_t timer_cnt; // Таймер для измерений дозиметра
uint32_t timer_bat; // Таймер для измерения заряда батареи
uint32_t timer_imp; // Таймер опроса импульсов для пьезоизлучателя
uint32_t pulsesPrev; // Число импульсов за предыдущую итерацию
//Функция аудиоприветствия
void hello() {
for (int i = 1; i < 5; i++) {
tone(buz_pin, i * 1000);
delay(100);
}
tone(buz_pin, 0);
delay(100);
oled.setScale(2);
oled.setCursor(10, 3);
oled.print("Radsensor");
oled.update();
delay(3000);
oled.clear();
}
//Функция, которая создаёт "трески" пьезоизлучателя при появлении импульсов
void beep() { // Функция, описывающая время и частоту пищания пьезоизлучателя
tone(buz_pin, 3500);
delay(13);
tone(buz_pin, 0);
delay(40);
}
//Функция предупреждения при превышении порога излучения
void warning() {
for (int i = 0; i < 3; i++) {
tone(buz_pin, 1500);
delay(250);
tone(buz_pin, 0);
delay(250);
}
}
void setup() {
Wire.begin();
oled.init(); // Инициализируем OLED в коде
oled.clear();
oled.update();
pinMode(ADC_pin, OUTPUT); // Инициализируем АЦП как получатель данных
hello(); // Приветствуем пищанием
oled.update(); // Обновляем экран
pulsesPrev = radSens.getNumberOfPulses(); // Записываем значение для предотвращения серии тресков на старте
}
void loop() {
// Раз в 250 мс происходит опрос счётчика импульсов для создания тресков, если число импульсов за 250 мс превысит 5, раздастся предупреждение
if (millis() - timer_imp > 250) {
timer_imp = millis();
int pulses = radSens.getNumberOfPulses();
if (pulses - pulsesPrev > 5 ) {
pulsesPrev = pulses;
warning();
}
if (pulses > pulsesPrev) {
for (int i = 0; i < (pulses - pulsesPrev); i++) {
beep();
}
pulsesPrev = pulses;
}
}
// Снимаем показания с дозиметра и выводим их на экран
if (millis() - timer_cnt > 1000) {
timer_cnt = millis();
char buf1[50];
char buf2[50];
char buf3[50];
sprintf(buf1, "%.1f мкр/ч", radSens.getRadIntensyDynamic()); // Собираем строку с показаниями динамической интенсивности
sprintf(buf2, "Стат: %.1f мкр/ч ", radSens.getRadIntensyStatic()); // Собираем строку с показаниями средней интенсивности за период работы
oled.setCursor(0, 2);
oled.setScale(2);
oled.print(buf1);
oled.setCursor(0, 6);
oled.setScale(1);
oled.print(buf2);
}
// Считываем показание с АЦП, рисуем батарею и создаём индикацию заряда, показания АЦП вы можете подстроить под своё удобство
if (millis() - timer_bat > 5000) {
timer_bat = millis();
ADC = analogRead(ADC_pin);
oled.rect(110, 0, 124, 8, OLED_STROKE);
oled.rect(125, 3, 126, 5, OLED_FILL);
if (ADC >= 350) {
oled.rect(112, 2, 114, 6, OLED_FILL);
oled.rect(116, 2, 118, 6, OLED_FILL);
oled.rect(120, 2, 122, 6, OLED_FILL);
}
if (ADC < 350 && ADC >= 335) {
oled.rect(112, 2, 114, 6, OLED_FILL);
oled.rect(116, 2, 118, 6, OLED_FILL);
}
if (ADC < 335 && ADC >= 320) {
oled.rect(112, 2, 114, 6, OLED_FILL);
}
if (ADC < 320){
oled.rect(110, 0, 124, 8, OLED_STROKE);
oled.rect(125, 3, 126, 5, OLED_FILL);
}
}
oled.update(); // Обновляем экран в конце цикла
}

Сборка

Для придания большей компактности мы свели к минимуму свободное пространство внутри корпуса. Поэтому необходимо придерживаться простого алгоритма сборки.

1) Устанавливаем бокс для 18650 с помощью винта диаметром 3х7 мм и вставляем выключатель в отверстие с торца, подпаиваем к нему провода для разрыва линии +OUT контроллера заряда.

2) Припаиваем провода от бокса к соответствующим выходам контроллера заряда, провода от выключателя – в разрыв между +OUT и плюсовыми контактами потребителей. Затем подключаем два шлейфа для дозиметра и экрана, выводим их и закрепляем корпус на три винта 2.5х7 мм. После вставляем батарею в бокс.

<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

3) Подключаем модуль RadSens через коннектор и закрепляем его винтам 2.5х7 мм.

4) Закрепляем экран винтами 2.5х5 мм и подключаем его.

<!--[if !supportLineBreakNewLine]-->
<!--[endif]-->

5) Закрепляем крышку винтами 3х5 мм.

Тестирование

Как и в предыдущих статьях мы проводим тестирование на сульфате калия. Если у вас в тумбочке завалялся кусок урана - можете использовать его, но помните о мерах безопасности.

Дозиметр для DIY-щиков

В рамках материала мы описали только базу дозиметра. Проект можно и нужно развивать: создать приложуху для сбора и записи статистики на телефон, интегрировать с Народным Мониторингом, добавить функции фонарика, датчика температуры и лазерной сабли. Пожалуйста, выбирайте задачку по себе, предлагайте новые идеи и помогайте нам.

Наш же новый челендж - автономный дозиметр, работающий от солнечной батареи и передающий данные по модему на Нармон. Ждите, скоро на просторах хабра...

Также мы планируем провести в Москве несколько мастер-классов по сборке дозиметров и прочих проектов. Если DIY-электроника для Вас в новинку, но очень хочется попробовать - присоединяйтесь к сообществу ClimateGuard, ловите объявления и приходите к нам в гости на Электрозавод (МЭЛЗ).

Пользуясь случаем команда инженеров ClimateGuard передает благодарности и респекты:

бессменному автору Илье Радченко (@octopoly) за подготовку материала;

Алексу Гаверу (@AlexGyver) за прекрасную библиотеку GyverOLED;

магазину Амперкот за предоставленные компоненты и желание создавать крутые и полезные образовательные наборы;

сообществу, поддерживающему проекты и участвующему в нашей жизни;

...и конечно же вам, дорогие читатели, за уделенные время и интерес к статье!

Давайте сплачиваться и нести DIY в массы!
