"Карманный" заточной станочек
Гуляя по барахолке в "Измайлово" прикупил себе двигатели, из них был КД-50-У4 и там же прикупил у другого мужика небольшие точильные камушки. И мне так понравилось приобретение, что решил их подружить. Для ЛЛ: "самоделка работает".
Итак, сначала двигатель.
Двигатель шикарный, двухфазный асинхронный. Просто влюблён в него, идеален для всевозможных самоделок.
Не смотря на то, что двигатель никогда не был в работе и был "новым", он потребовал доработки. Вал болтался продольно оси и при работе дребезжал. Пришлось выточить ему из капролона шайбу 1 мм, и поставил её за место текстолитовой шайбы 0,75 (там было две 0,75 и 0,5). Дребезг пропал.

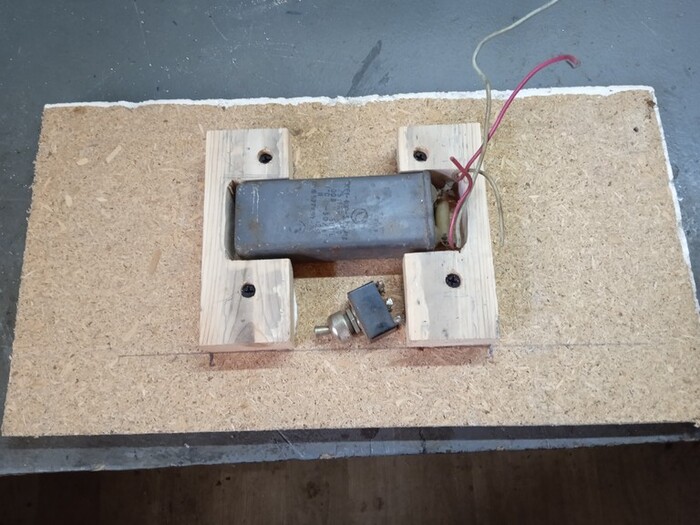

С конденсатором был вообще цирк, изначально я хотел его купить на досках объявлений, но оказалось что дешевле и проще, ВНЕЗАПНО купить в известном лабазе радиодеталей! Барыги блошиные совсем афигели с ценами!

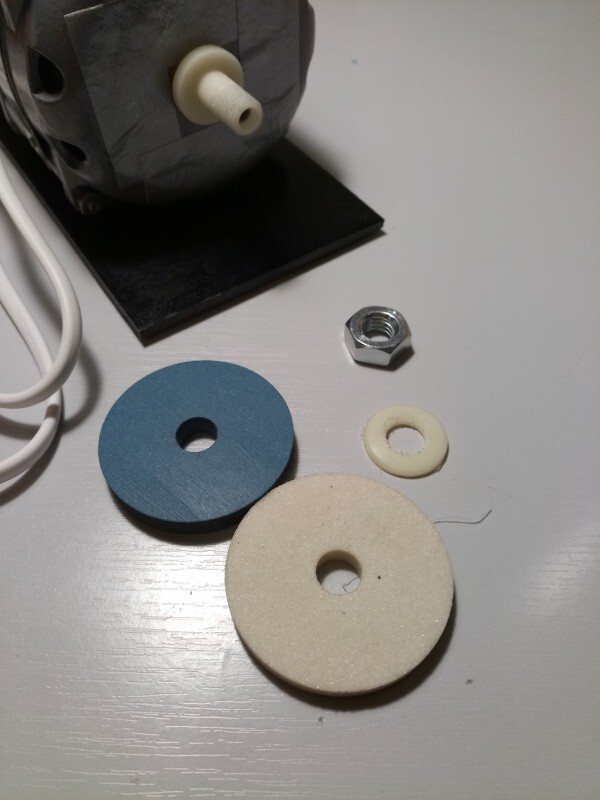

После чего из капрлона выточил ему пиптик, который просто насаживается на вал и держится силой трения. Не самое лучшее, но вполне юзабельное решение.

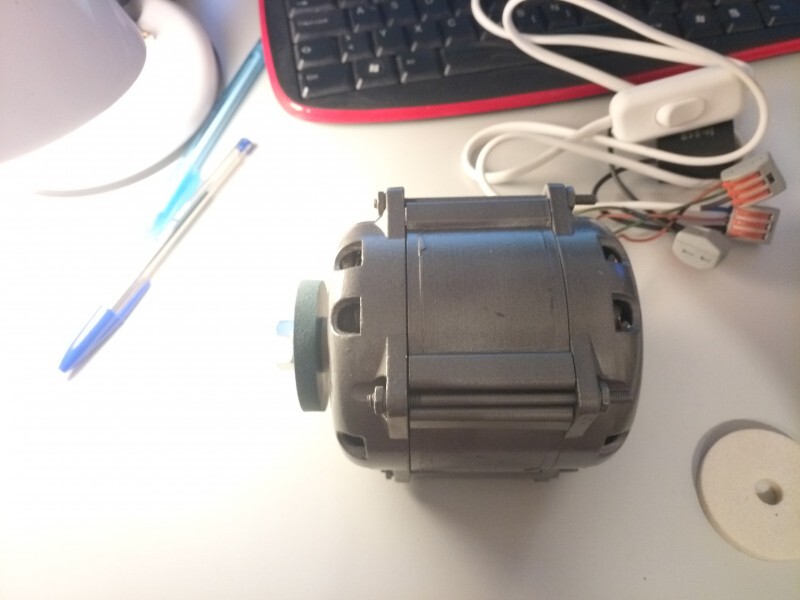

На фото видно, что на валу одет не камень. Открыл для себя абразивные резинки, идеальны для шлифовки и доводки!

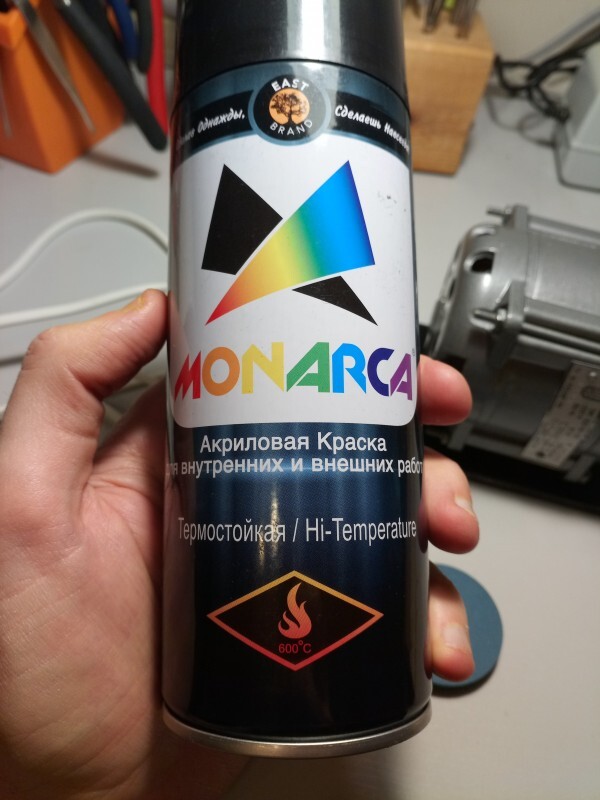

После чего из закромов Родины достал стальную пластину, просверлил в ней необходимые отверстия, раззенковал нужные, нарезал резьбу. И, после, красил краской для горячих металлов. Краска отлична тем, что для высыхания деталь надо только нагреть. Что легко делается в газовой горелке.

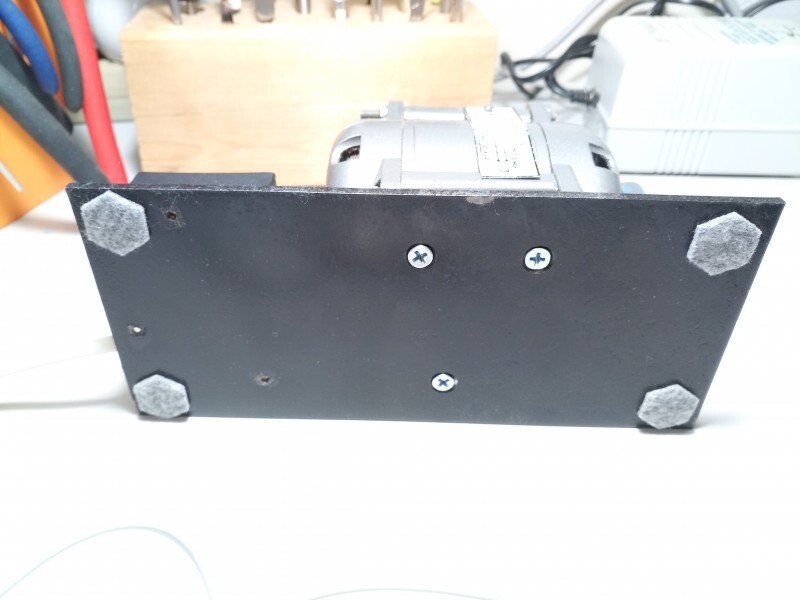

После сборки всей схемы, упаковки проводов в монтажную коробочку, получаем вот такое чудо. Для того, чтобы двигатель не сильно вибрировал - приклеил снизу войлочные наклейки из ИКЕА. не лучшее решение, но резиновых ног под рукой не было.

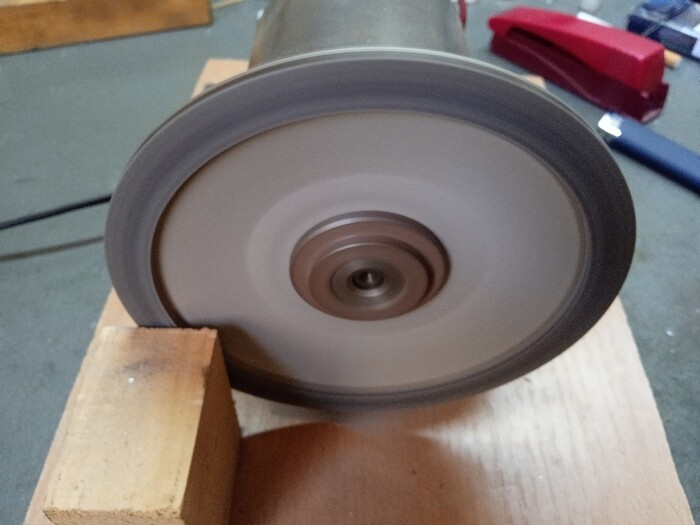

Ну и видео работы, куда же без него.
Из особенностей/недостатков:
Вентиляционные отверстия надо закрывать все. А с закрытыми отверстиями двигатель всё же греется. Подручник делать не стал, так как на таких размерах что-то серьёзное точит не буду.
Если и делать подручник, то магнитный. Пипка из капролона прокручивается на валу при сильных нагрузках (очень сильных), таки лучше сделать металлической и с фиксационными болтами. Но даже в данной комплектации штука оказалась очень удобной.
Прошу строго не судить самоделку, делал для души. Двигатель не очень подходит для неё.
