Небольшое точило на советском моторчике для алмазных дисков
Купил по случаю на ОЛХ старый советский трехфазный моторчик, 75 Вт 2800 об/мин, как раз для алмазных дисков. Главный плюс у него - вал наличествует с обоих сторон! тяжелые камни ставить не буду, а вот алмазный диск и может быть вулканитовый с другой стороны так и просится!

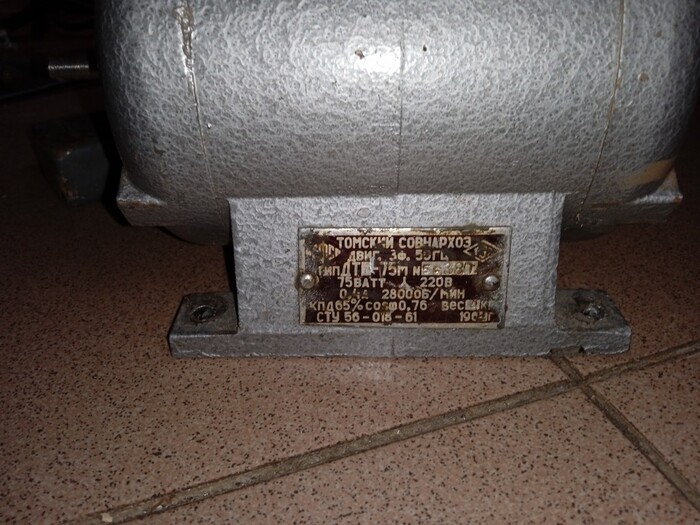

Да он старше меня! А выглядит гораздо лучше ;)
Попробовал запустить его с конденсатором, что нашелся в хозяйстве, по-моему он от ЛДС и имеет емкость 3,75 мкф. Моторчик бодренько крутится.
На станке выточил переходники. Ничего сложного для станочника, вал 8мм, заготовка 25мм нашлась в хозяйстве. Первый точил в одну установку и отверстие пришлось делать сквозным, но зато на уже установленном диске никаких биений! А вот со вторым решил немного помудрить, понадеялся на точность станка и отверстие сделал глухое под вал двигателя, для чего перевернул заготовку. Оказалось что красота не стоит тех биений что появились, очень небольшие, но на 125-м диске уже заметны невооруженным взглядом.
Резьбу резал плашкой М14х1, гайку - метчиком. Хотел по крайней мере на валу резьбу на станке, для точности, сделать, но гитара на китайском станке разобрана с целью установки электронной гитары, так что пришлось на станке плашкой нарезать.
"Бракованный" вал думаю переточить на стандартный диаметр для китайских точил - 12,7мм и нарезать резьбу М12х1 (по-моему у меня был комплект плашка-метчик такой). Мелкая резьба и режется легче и заход получается точнее.
Закрепил самодельными гужонами из магазинной шпильки М6.
Форма и размер конденсатора определили идею как все это электрохозяйство спрятать компактно внутри корпуса.
В качестве выключателя старый добрый советский тумблер. Главное что мне в нем нравится - в выключенном виде полностью можно обесточить всю конструкцию.
Пока все было сбацано по временной схеме все крутилось и вертелось как надо, а вот после облагораживания и окончательной сборки появился неприятный баг - включаем питание, двигатель гудит, ротор слегка подергивается и не крутится! Легкий толчок пальцем - и двигатель начинает крутится! Иногда запускается штатно, но чаще только с "толкача"...
Да, в первую сборку не угадал со вращением, не на ту обмотку кондер подсоединил, так вот в обратную при испытании включилось нормально!
Ума не приложу что ему надо, контакты даже пропаяны местами, схема простейшая...
В общем может кто сталкивался, поиск по яндексу что-то не помогает...
UPD: По многочисленным советам попробовал добавить пусковых конденсаторов, в сумме получается 10 мкф, симптомы все те-же, запуск через раз :(
