Свето-музыкальное шоу, озеро Кашкадан, г. Уфа
Снято на Samsung Galaxy A51
0 просмотренных постов скрыто

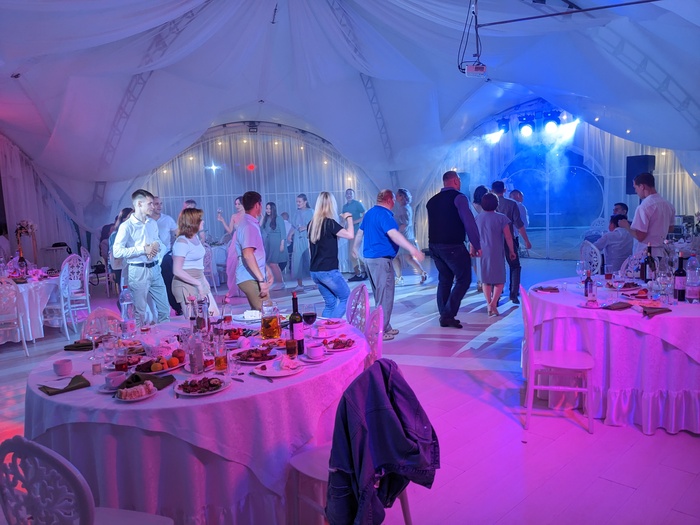

Есть и такая работа. Световик в свадебном шатре
На фото выше мы с коллегой диджеем. Раньше я сам когда то был на его месте и диджейский контроллер это мой бывший у него.
Если кратко, то я сижу просто тыкаю кнопочки на пульте весь вечер, и там что-то меняется. Ну предварителньо конечно пришось все развешать и настраивать все приборы. Ничего само не работает.
Получается примерно такое. Фото делать особо не успеваю в самые интересные моменты. Тут вот только хоровод какой-то попал в кадр.
По основной прфоессии я devops-инженер. А это в свободное от работы время по выходным и вечерам.
Показать полностью
3
Художники по свету,тоже тут)))
Ключевой девиз,пока вы отдыхаете в выходные или праздники, то мы работаем,а вы отдыхаете*
Показать полностью
2
Магический куб Music Visualizer на Led RGB Matrix Panel
скетч с библиотеками здесь Hyper music computer.zip - Google Диск
Инструкция:
Вам понадобятся светодиодная панель соответствующая требованиям библиотеки(читай мануал к библиотеке) , блок питания и esp32 как в этом посте Часы с погодой RGB на LED P4 panel и ESP32. | Пикабу (pikabu.ru)
подключать звук к 32 и 33 пинам через Jack 3.5 лучше через Аудио разделительные трансформаторы. сама панель подключается напрямую к ESP32 проводками или шлейфом к следующим пинам (библиотека модифицирована под конкретно мою панель, перед покупкой панели ознакомьтесь с поддерживаемыми вариантами библиотеки) :
#define R1_PIN 1
#define G1_PIN 2
#define B1_PIN 4
#define R2_PIN 5
#define G2_PIN 18
#define B2_PIN 19
#define A_PIN 21
#define B_PIN 22
#define C_PIN 23
#define D_PIN 25
#define E_PIN 26
#define LAT_PIN 14
#define OE_PIN 27
#define CLK_PIN 12
#define GPIO_PWM0A_OUT GPIO_NUM_12
#define GPIO_SYNC0_IN GPIO_NUM_25
Показать полностью
Помогите определить устройство

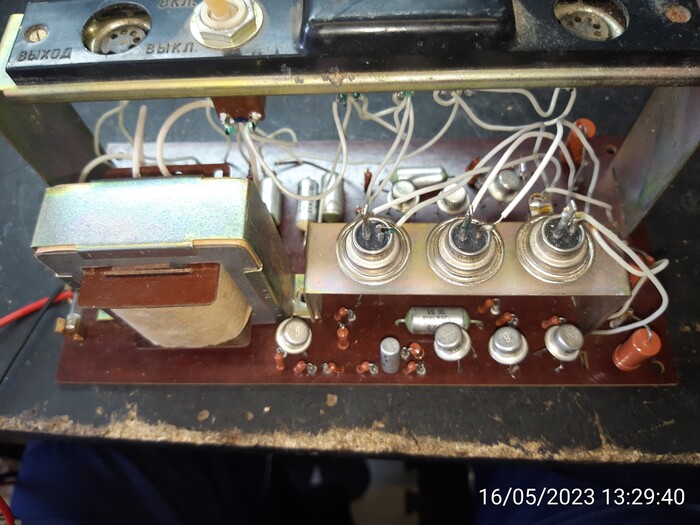

Добрый день тем кому за 50. Те кто моложе вряд ли встречали такое устройство. Товарищ попросил помочь убраться в подвале купленного дома и выкинуть весь мусор. В процессе разбора завалов на свет появилась эта коробочка, которая что то напомнила.
На передней панели разьемы СГ-5 вход и выход. Тумблер включения, подстроечники уровней.
Это похоже какая то светомузыка и к этому блоку должен подключатся светильник. Тиристоры КУ202А, транзисторы МП15А и МП37А. Вся схема, включая нагрузку питается через трансформатор и выпрямитель 28 вольт. Интересная схема работы тиристоров в цепи постоянного тока.
Мне интересно что это было за устройство и как выглядел светильник, если, конечно, я не ошибся что это светомузыка.
Спасибо откликнувшимся.
Показать полностью
2
Аудиолампа
Всем привет! Давненько не делал ничего. Вчера отдал готовую аудиолампу, немного побаловлся.
Так же выкладываю, другие поделки в группу https://vk.com/zxgamevr там и связь со мной (если кому надо :) )
Делаем цветомузыку из подручных элементов
Было скучно, решил запилить цвето(свето)музыку из попавшихся под руку элементов.
Сказано - сделано:
Пробежимся по схеме:
Тут у нас имеется простейший усилитель громкости на транзисторе Q1, дальше, на эмиттерном повторителе Q2 собран усилитель тока для стабильной работы цветомузыки. К нему через делитель из резисторов R6, R10, R14 и R18 подключены 4 канала: красный (самые низкие частоты), жёлтый, зелёный и синий (самые высокие).
Каждый канал цветомузыки содержит проходной конденсатор (C3, C6, C9, C12), на котором также организован фильтр, ослабляющий низкие частоты. Кроме того, в каждом канале кроме синего имеется конденсатор, ограничивающий высокие частоты (C4, C7, C10). Таким образом каждый канал реагирует на свой ограниченный участок спектра частот.
Кроме того, в каждом канале имеется компаратор (Q3, Q5, Q7, Q9) с задержкой срабатывания на конденсаторах C5, C8, C11, C14 и, собственно, ключи, зажигающие светодиоды (Q4, Q6, Q8, Q10).
Конструкция предельно простая и надёжная :)
Результат работы схемы на видео:
Показать полностью
