170
Renum
Renum
Серия Хроники русского инженера

Хроники русского инженера. Запись №0000019⁠⁠

3 года назад

Качество в нюансах.

(видео и фото в конце поста)


Жил да был один клиент. Станок двухшпиндельный. Вертикально токарный. Шпиндель смотрит сверху-вниз. В первой рабочей зоне кольцевая заготовка захватывается трёхкулачковым мембранным патроном, обрабатывается начисто с одной стороны и выкладывается на челночный конвейер. На челночном конвейере она переворачивается и захватывается вторым шпинделем за расточенное начисто отверстие цанговой разжимной оправкой. Механизированной, конечно же. Ведь всё должно идти в автоматическом цикле, без участия человека. После обработки шпиндель расслабляет цанговую оправку и готовая деталь падает на паллету под шпинделем.
Ну и надо клиенту делать новое кольцо. Чуть другого размера. Заказывает у именитого европейского производителя сменную цанговую оправку и шлифованный упор.
Откручивает старый упор, снимает цанговую оправку, ставит новую оснастку. Примеряет колечко - всё отлично. Запускается автоматический цикл. Всё хорошо, но вот после обработки, когда цанговая оправка сжимается - деталь с неё не падает.
Первая мысль - конус в патроне цанговой оправки не уходит полностью по какой-то причине и она остаётся слегка разжатой. Сняли патрон. Проверили ход гидроцилиндра. Проверили ход конуса в патроне. Нет.

Вторая мысль - резина, залитая между лепестками цанговой оправки выпирает по какой-то причине и на ней висит деталь. Проверили на большом измерительном микроскопе. Нет.
На лепестках ни задиров, ничего. Если взять эту сменную цангу и надеть на неё кольцо детали - свободно спадает. А в станке - зависает.
Очевидные мысли кончились. Наделали фото и видео. Пишем рекламацию европейскому этому производителю. Он вообще изумляется - такого никогда не было и никак не может быть. Хотя видео видит. И тут совершенно случайно, буквально, кончиками пальцев чувствую, что кольцо на оправке не застревает, а именно прилипает. Откручиваю шлифованный торцевой упор. Уже без цанги. Прикладываю к шлифованному торцу кольцо - ВИСИТ!!! Упор при шлифовке на плоскошлифовальном станке лежал на электромагнитной плите. А после обработки его не размагнитили, а сразу отправили клиенту. Одна минута времени сэкономлена в Италии и половина рабочей смены потеряна в России.

Перейти к видео

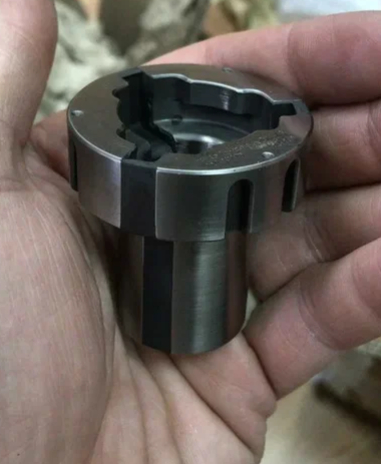

Ну и если кому интересно - так выглядит разжимная цанговая оправка для механизированного патрона.

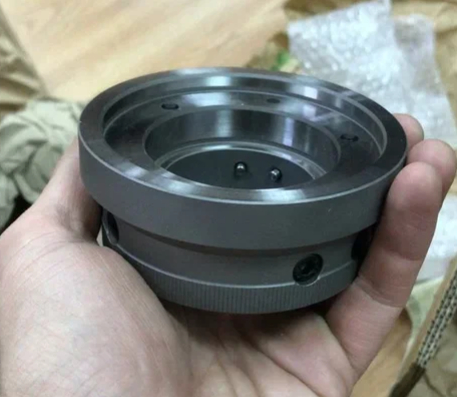

А это сам упор. Он надевается на эту цангу сверху и шлифованным в размер торцем ограничивает глубину захвата детали цангой.

Показать полностью 2 1
[моё] ЧПУ Завод Оснастка Качество Халтура Производство Станок Халатность Видео Без звука Длиннопост
21
55
Renum
Renum
Лига ЧПУшников
Серия Хроники русского инженера

Хроники русского инженера. Запись №0000016⁠⁠

3 года назад

Информация из первых рук - от бывших коллег:
1. Schunk - kaputt
2. SMW-autoblok - kaputt
3. DMG в Ульяновске - kaputt
4. DMG в Москве - kaputt

Alles Kaputt

Хроники русского инженера. Запись №0000016
[моё] Оснастка Станок ЧПУ
71
78
Entoran
Entoran

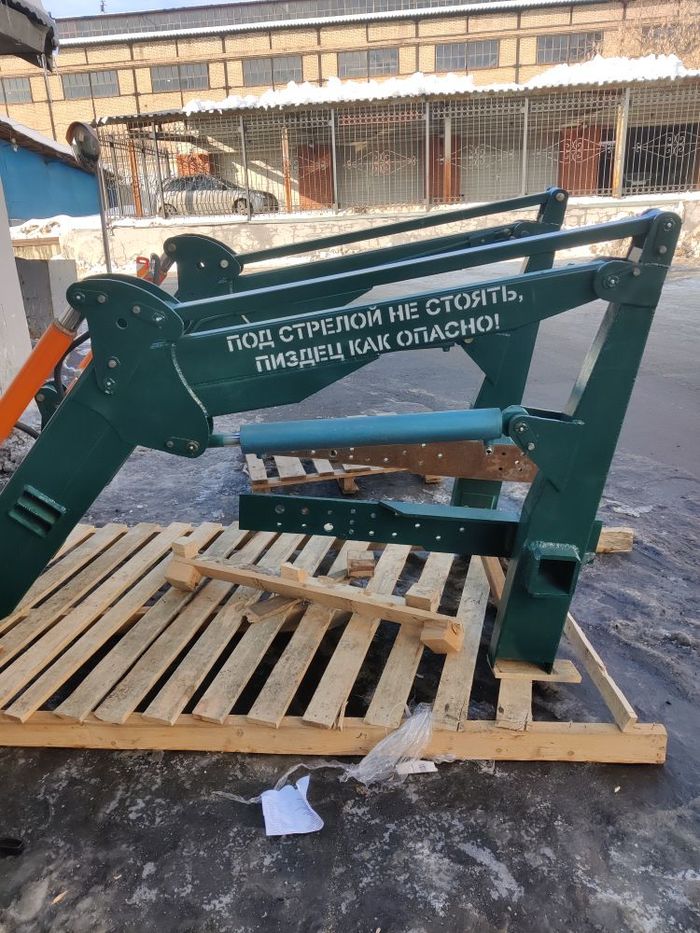

Когда нормально и понятно покрасил⁠⁠

3 года назад
Показать полностью 2
Покраска Оснастка Юмор Длиннопост Мат
5
0
neSeptor
neSeptor

Что означает пиктограмма?⁠⁠

4 года назад

Насадки для реноватора (осциллятора, мфи). Информации найти не удалось про одну из пиктограмм. Что это может быть?

Показать полностью 1
Помощь Вопрос Инструменты Оснастка Мультитул
14
delfinil

Изготовление модельной оснастки⁠⁠

4 года назад
Перейти к видео
[моё] ЧПУ Оснастка Литье Видео
2
3
Mokopoka

Подледная рыбалка⁠⁠

5 лет назад

Про рыбалку, в том числе подледную, уж столько сказано и написано, что добавить, пожалуй, и нечего. Однако же, попробую. Поскольку все написанное будет основано исключительно на личном наблюдении и не рыбака, то некоторая предвзятость в изложении может присутствовать. Итак. Зима в Северо-Западной части нашей страны. Финский залив, лед, мороз, пронизывающий до костей ветер. Одним словом, все необходимые условия для зимней, подледной рыбалки присутствуют. Место наблюдения – вмерзший в лед самоходный плавучий кран. Поле наблюдения – примерно шесть квадратных километров льда, усеянного самодельными шалашиками любителей подледной рыбалки. Количество объектов наблюдения, не сильно погрешу против истины, несколько тысяч бедолаг, одетых кто, во что горазд и сверху, дополнительно, обмотанных полиэтиленовой пленкой. Время наблюдения – раннее утро, только-только подсветившее горизонт серой полоской света и до трех-четырех часов пополудни. Поехали... Первые рыбаки на лед подтягиваются с первой утренней электричкой со стороны Ленинграда с остановкой на станции Горская. Не сказать, что слишком рано, но время зимнее и рассвета еще нет. Тут важно попасть на первый автобус, идущий в Кронштадт. Поскольку день может быть не обязательно выходным, то некоторое количество рыбаков добирается и попутным, технологическим транспортом. Который посильно участвует в строительстве дамбы. Автобусы идут каждый час, поэтому все желающие до места рыбалки добираются без проблем. Прибывшие рыбаки распределяются по замерзшей акватории залива, как Бог на душу положит. Стараясь, однако, соблюдать некоторую, социальную дистанцию. Но некоторое правило распределения все-таки присутствует. Желательно, чтобы сосед, рыбак, находился в секторе видимости, который ограничен с тыльной стороны шалашиком. И так вот они все и рассаживаются. Каждый должен видеть нескольких соседей. Для чего? Тут присутствует как некоторая хитрость, так и прагматический расчет. Во первых. Как там, внизу, подо льдом распределена рыба – никто не знает. Болтается она там сама по себе, и никакому дифференциальному исчислению не поддается. А посему следует вести непрерывное наблюдение, за доступными зрению соседями, на предмет: вдруг у кого клюнет? И убедившись, что не только клюнуло, но и счастливчик вытянул на лед, из лунки, улов бросать насиженное место, подхватывать свой рыбачий сундучок, коловорот, черпалку, шалашик и, очертя голову, нестись к удачливому рыбаку. Примащиваться, от счастливчика, следовало на расстоянии не далее метра-двух. И начинать быстро сверлить свою лунку. Толщина же льда могла доходить и до метра. Иногда и более. А вот если менее, то случались казусы. Поскольку к везунчику перебирался не один-два рыбака, а несколько сотен кряду, то лед, порой, не выдерживал. И, ослабленный сотнями отверстий, проламывался. Вот здесь, во вторых. Вас должны видеть другие рыбаки. Поскольку провалившиеся оказывались не просто в воде, но и сразу подо льдом. Тут, как кому повезет. Кому не повезло, по весне, вытаявших изо льда, подбирал специальный катер и волок, зацепленных багром за одежду, к берегу, на опознание. Кому повезло, выбирались, с помощью соседей, мокрые на лед, забивались под шалашик и из рыбачьего ящика доставали сугрев. Под это событие, сугрев доставали и те, кому искупаться не посчастливилось. И часам к двенадцати дня, сугрев, как правило, у всех заканчивался. А это, как я писал выше, может быть и полторы тысячи человек. И тут начиналась вторая часть рыбачьего балета. Которая повторялась из года в год. С одним и тем же результатом. Объявлялся доброволец, который обходил всех, повторяюсь – всех, рыбаков и собирал с них деньги на доставку с берега сугрева. Поскольку рыбачье сообщество, к этому моменту, находилось уже в равной степени опьянения и замерзлости, то мозги у всех также не шевелились в равной же степени. И деньги они отдавали без лишних вопросов. Например, таких: а как на полторы тысячи человек можно доставить с берега хотя бы полторы тысячи поллитровых бутылок спирного? И где, зараз, на берегу столько спиртного можно закупить? Это же небольшие поселения рядом, не сам мегаполис. Никто не задавал таких вопросов. И человек, собравший деньги на сугрев, исчезал в неизвестном направлении с немалым наваром. И это действо повторялось не только из года в год, но и каждый рыбачий день. Теперь, непосредственно, о самом процессе обеспечения рыбалки. Снаряжения, в те времена, купить было невозможно. Ни хорошей, удобной и теплой одежды, ни ящика рыбачьего, ни черпака, ни пешни, ни шалашика. Да ничего купить было, практически, невозможно. Наша промышленность такими мелочами не заморачивалась. Откуда рыбаки все это снаряжение добывали? Оттуда же, откуда добывали и все остальное для своего жизнеобеспечения. С предприятий, на которых либо сами работали, либо работал кто-то из знакомых. Умельцы, с руками из нужного места, водились везде. Цена, тогда, на снаряжение могла быть весьма общедоступной – пузырь. Ну – два. Одежду добывали, ну тут как кому подфартит. В основном, конечно, телогрейки и штаны из того же материала. Сверху что-то не промокающее. Для пущей красоты всё обматывалось полиэтиленовой пленкой. Помогало. Особенно против ветра. Шалашики также делали из полиэтилена. На легком каркасе из алюминиевых уголков или трубок. Но хоть как расплачивайся за немудреное снаряжение, а траты все одно были существенными. Улов же, даже при хорошем везении, мог составлять десяток – полтора рыбешек… И как тогда, так и сейчас, задаюсь я вопросом. А в чем, собственно, был и, я уверен есть, цинус этой рыбалки? Может, из читающих, кто знает ответ? Буду признателен…

Показать полностью
[моё] Зимняя рыбалка Оснастка Текст
2
5
osnastkaUa1
osnastkaUa1

Флэт метод, "инлайн"⁠⁠

5 лет назад

Ловля на флэт метод

Монтаж флэт у скептиков доночников вызывает насмешки – оснастка соска в английском исполнении. Действительно, какие-то глубинные общие черты у этих способов ловли присутствуют. Однако, фидерная снасть в целом более универсальная и тонкая, позволяющая подойти к лову рыбы обдуманно и изменить особенности оснастки в зависисмости от складывающихся условий ловли. Если донкой рыболов “дубинит”, то есть забрасывает снасть надолго и сидит ждет поклевки, то флэт фидер – активное орудие ловли, точное и аккуратное, как инструмент хирурга.

Скользящий монтаж. По-другому называется «инлайн». Применяется кормушка со специальной трубкой, проходящей сквозь все ее тело. В нее как раз заводится леска. В итоге флэт кормушка движется по леске между стопорами, а рыба не чувствует сопротивления при поклевке. Отличный вариант при ловле осторожного карпа и его «собратьев».

Преимущества оснастки флэт метод

Стоит отметить, что снасть по типу флэт метод имеет ряд преимуществ по сравнению с остальными фидерными или доночными оснастками. Давайте перечислим хотя бы несколько из них:

Конструкция флэт кормушек позволяет успешно ловить на водоемах с дном, которое состоит из топкого ила или глубоких водорослей. Все дело в их плоской форме и большой площади основания. Поэтому они не проваливаются в ил или густой ковер из водорослей.

прикормка и флэт метод


Флэт метод дает возможность спрятать насадку в прикормке


«Флэты» обеспечивают правильную подачу прикормки. Дело в том, что такие кормушки всегда ложатся на дно грузилом вниз, а кормовой частью вверх. В итоге независимо от особенностей дна обеспечивается сохранность корма и его привлекательность для рыбы. Проще говоря, всегда получается аппетитная горка из прикормки, привлекающая карпа.

Чаще всего при ловле на метод с флэт кормушкой насадка прячется в прикормке. Это позволяет не только удачно замаскировать ее и увеличить шансы на результативную поклевку, но и минимизировать возможность зацепа оснастки.


Рыбалка на снасти с флэт кормушками позволяет делать более точный и дальний заброс. Все дело в их особой форме, напоминающей тонкий и вытянутый блин. В итоге такие кормушки летят ничем не хуже ПВА-мешков, да и мало чем уступают карповым грузилам.

Показать полностью
[моё] Flat design Рыбалка Оснастка Видео
25
403
snt14
snt14
Лига электриков

Набор оснастки для шуруповёрта и отвёртки с трещоткой wera 051461⁠⁠

5 лет назад

Доброго времени суток.


Все мы знаем, как раздражают тупые свёрла и некачественные биты, у которых постоянно слизывается шлиц.


В этом посте решил поделиться информацией об используемой мною оснастке. Данный набор полностью перекрывает потребности при выполнении как электромонтажных работ, так и бытовых дома/на даче.


Сформировался он в результате тщательного отбора в течение нескольких лет профессиональной деятельности, так что могу смело охарактеризовать каждую позицию как действительно качественную и надёжную. Как говорится, скупой платит дважды. И я это осознал на своём опыте.


Для удобства буду в скобочках  указывать артикул. Итак, поехали.

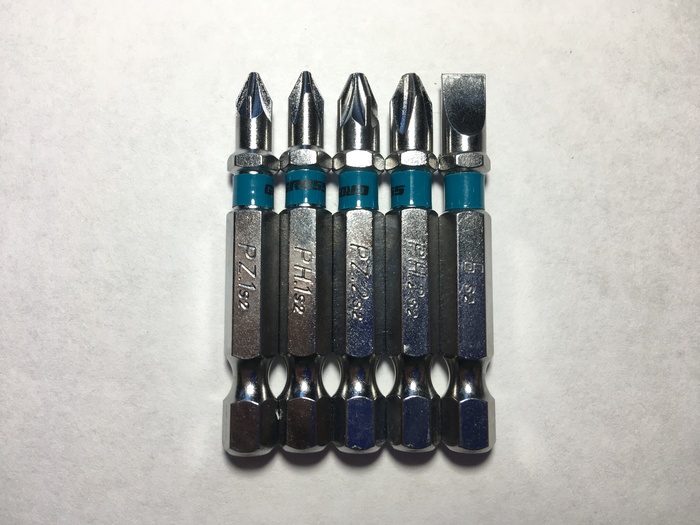

1. Биты WIHA SL/PH1 (32490), SL/PH2 (32492), SL/PZ1 (32494), SL/PZ2 (32496). Длина 50 мм.


Самые используемые биты при проведении электромонтажных работ в распределительных щитах. Докручиваю динамометрической отвёрткой винты у автоматов лишь в последний момент, когда жила уже зафиксирована клеммным зажимом. Очень качественные и недорогие. На момент покупки стоили около 200 рублей за единицу при заказе пачками по 5 шт.

2. Биты GROSS SL6,0х50 (11326), PH1х50 (11334), PH2х50 (11335), PZ1х50 (11344), PZ2х50 (11345).


По износоустойчивости средние. Плюс этих продуктов в том, что они неплохо намагничены и дёшево стоят. А это значит, что можно без жалости отдавать на растерзание подсобным рабочим. Стоимость около 200 рублей за 10 шт.

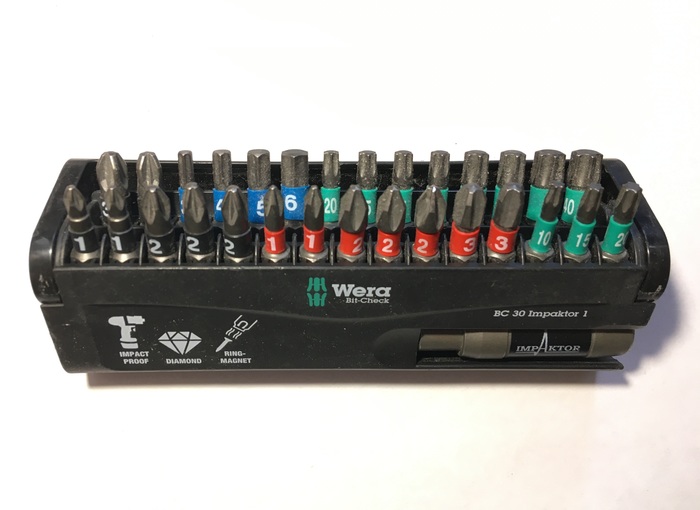

3. Набор WERA Bit-Check 30 Impaktor 1 (057690).


Можно использовать при работе импульсным винтовёртом. Алмазное покрытие бит, ударный держатель с пружинным стопорным кольцом и кольцевым магнитом. Очень удобно, что есть цветовая маркировка.


29 ударных насадок:


- HEX: 1 x 3,0x25; 1 x 4,0x25 1 x 5,0x25; 1 x 6,0x25

- Phillips: 2 x PH 1x25; 3 x PH 2x25; 2 x PH 3x25

- Pozidriv: 2 x PZ 1x25; 3 x PZ 2x25; 2 x PZ 3x25

- TORX: 1 x TX 10x25; 1 x TX 15x25; 2 x TX 20x25; 3 x TX 25x25; 2 x TX 30x25; 2 x TX 40x25.


Отличный набор с действительно неограниченным сроком годности в бытовых условиях. Так, после закручивания примерно трёхсот саморезов длиной 100-150 мм с помощью импульсного винтовёрта лишь немного облезло покрытие. Стоимость 4200 рублей.

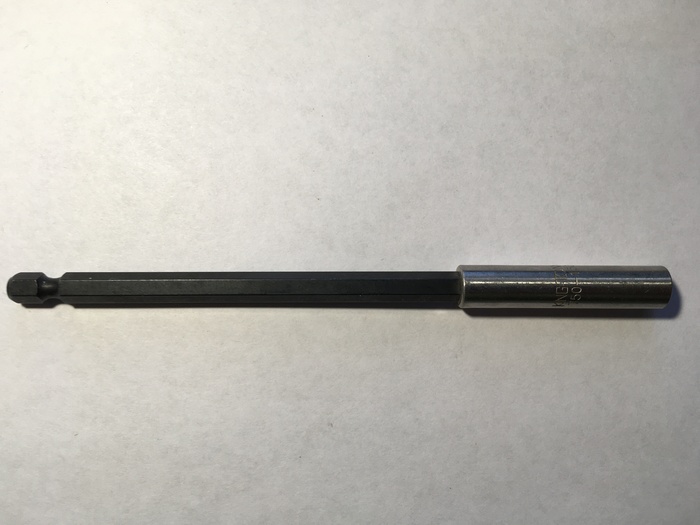

4. Магнитный держатель вставок бит 1/4", длина 150 мм  KING TONY (750-150).


Неплохой магнит, позволяет подлезть в труднодоступные места. Цена около 250 рублей.

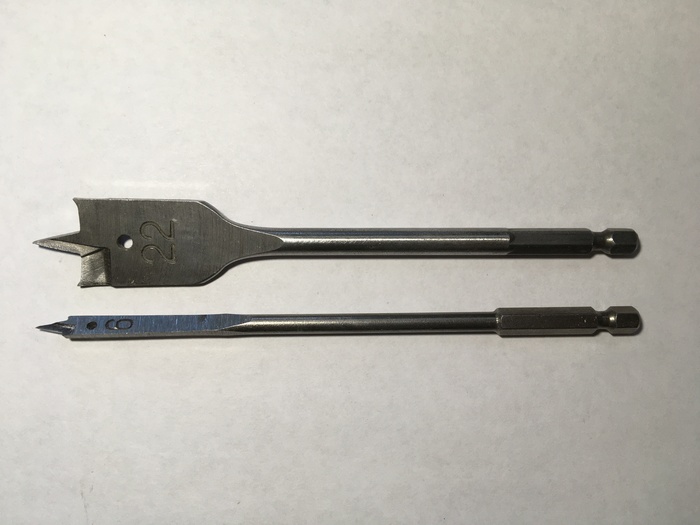

5. Перьевые свёрла KEIL 22 мм (185220160) и KEIL 6 мм (185060150) для устройства отверстий в дереве.


Приобрёл весь размерный ряд от 6 мм до 40 мм, но вышеназванные варианты наиболее используемые. Замечательно сверлят, быстрее китайских отечественных раз так в пять при цене около 100-150 рублей. (Для масштабных работ есть винтовое сверло к перфоратору.)

6. Сверло универсальное KEIL GOLDCRAFT 6,0x100x60 (119000060).


Идеально сверлит как стекло, плитку, так и кирпич. Очень быстро. Ни трещин, ни сколов на плитке ни разу не было. Стоимость примерно 280 рублей.

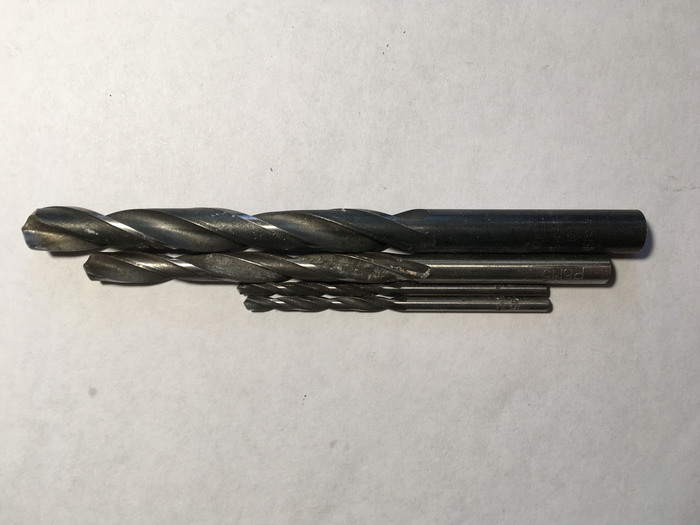

7. Свёрла по металлу.


Покупаю исключительно советские с рук. Сталь Р6М5. Стоят буквально несколько рублей, но ничуть не уступают зарубежным HSS, которые гораздо дороже.

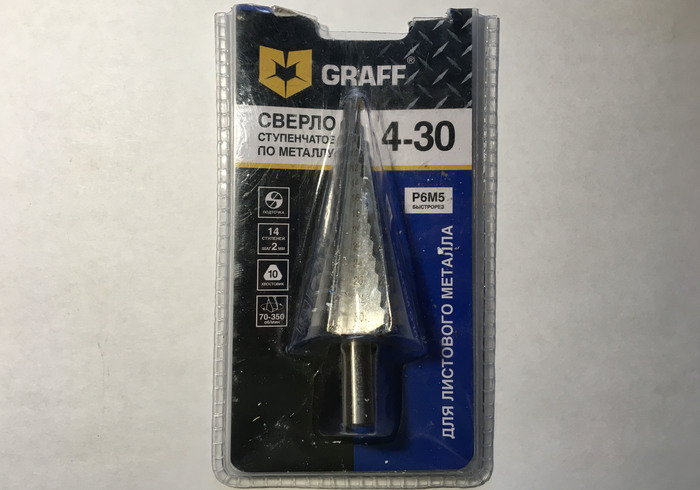

8. Ступенчатое сверло по металлу GRAFF 4-30 мм (70430).


Сталь Р6М5. Отлично показало себя в работе. Практически неубиваемое, если, конечно, использовать его на рекомендуемых производителем оборотах. Обошлось примерно в 1700-1800 рублей.

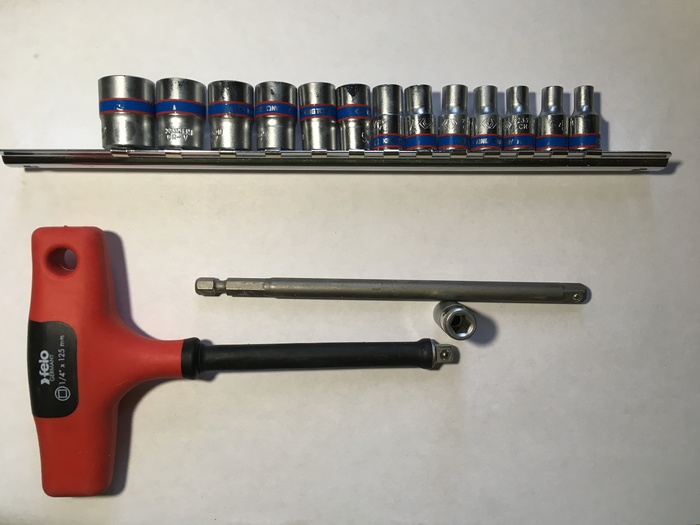

9. Тут сразу несколько позиций.


- отвертка Felo, Т-образная, под головки, 1/4" (FEL-39763580).


Выручает, когда необходимо большее усилие, чем можно передать при помощи отвёртки. Весьма удобная ручка. На всякий случай провёл небольшой апгрейд, используя термоусадочную трубку. Обошлась отвёртка примерно в 700 рублей;


- набор торцевых головок 1/4", шестигранные, 4-14 мм, 13 предметов KING TONY (2513MR)


цена около 500 рублей;


- переходник (1/4"; 150 мм) Jonnesway (D1150ADP14)


цена около 250 рублей;


- адаптер 1/4"(F)-1/4"(F) для вставок Jonnesway (S44H2206).


Долго искал подобный переходник, который позволяет использовать вышеописанную отвёртку Felo c обычными битами. Цена около 100 рублей.

10. Ну и, наконец, отвёртка с трещоткой WERA 816 RA (051461).


Выполняю ей все работы, кроме тех, которые необходимо осуществить без отключения электричества. Хорошо лежит в руке, надёжный фиксатор насадок. Качественная трещотка. Обошлась в 2000 с копейками.

Пользуйтесь качественным инструментом, чтобы работалось в радость, а не в тягость.

Показать полностью 10
[моё] Инструменты Ремонт Оснастка Бит Работа Электрик Рязань Длиннопост
