Мои светильники, сделанные от скуки
Иногда хочется что-то сделать своими руками. Нынче модно делать разнообразные светильники с лампами Эдисона, поэтому, я решил смастерить парочку. Вовремя нашлась пара деревяшек в которых я увидел будущие светильники.
Одну деревяшку нашел на рыбалке - валялась на берегу, а вторая - это облепиха, которая росла на садовом участке, но сломалась.
Деревяшку с берега зачистил и обработал воском. Получилось нормально, но мне не понравилось ( жаль, фоток не сохранилось ), поэтому пришлось переделывать. Счистил весь воск и обработал деревяшку дремелем - сделал углубления и так далее, в общем, попытался сделать ее поинтереснее на вид. Затем, в ход пошел яхтный лак - с ним выглядит лучше, чем с воском. Ну а дальше установил патрон с переключателем из Алиэкспресса и лампа оттуда же.
Фотографировать не умею, поэтому сорян сразу. И лампа не готова до конца - нужно добавить ретро-провод. Какой стороной переключатель повернуть - тоже еще не решил. А еще, этот светильник хорошо бы смотрелся с круглой лампой Эдисона, но круглой не было. Кстати, только сейчас заметил, что деревяшка чем-то напоминает раскрытую пасть акулы. Может быть попробовать как-то это обыграть?
Вторая лампа из Облепихи. Вы не представляете себе, как сложно работать с этим деревом! Кора Облепихи - это, наверное, самая ужасная дичь. Под корой волокна, которые впиваются в руки даже через перчатки. Причем, волокна рассыпаются, ломаются и все руки в мелких занозах.
Я уже показывал светильник из облепихи ( ссылку дам в конце ), там я кору снимал, а здесь решил оставить. Форму я не придумывал - все оставил так, как дерево обломилось. Просто посмотрел на этот обломок ствола и подумал: " А не впиндюрить ли туда лампочку?". Так и сделал.
Просто взял дремель с насадкой из наждачной бумаги и зачистил все, что торчало, обработал им же вокруг патрона, убрал торчащие сучки из ствола и так далее. Вот сюда, в отличие от предыдущей лампы, можно установить только такую лампу - круглая уже не поместится. Патрон пришлось ставить немного под углом. Чуть ошибся со сверлом, когда делал отверстие под патрон и отверстие получилось чуть больше, но это я замаскирую как-нибудь. Решил покрыть яхтным лаком ибо нужно было сделать так, чтобы кора не обсыпалась. К светильнику тоже нужен ретро-провод.
Вот такие дела. Не судите строго - это просто развлечение для меня, чтобы занять руки и убить время. Хотя, судя по огромному число объявлений на всяких авито, можно попробовать эти светильники даже продать ибо продают и не такое.
Всем удачи.
Светильник ночник в стиле лофт своими руками
Привет, мои дачники. Здравствуйте все!
Захотелось мне сделать что-то в стиле лофт, ну или что-то его напоминающего. Что-то достаточно мужское, брутальное, красивое.
Была в наличии такая не строганная доска, которая послужит основой светильника, куда закрепится патрон для лампочки. Такой получился грубоватый кусочек - то, что мне нужно!
Дальше определяю середину, где будет отверстие для патрона.
Перьевым сверлом на 40 миллиметров сделала отверстие.
Далее отверстие в отверстии для провода.
Теперь отмеряем и режем другие детали.
Это 4 ноги для моего светильника из брусочков 30х30 миллиметров.
Все углы моего ночника получаются кривые, за счет того что я главную платформочку не ровняла. То есть я отрезала одну часть, рез красивый и будет лицевой, остальные торцы кривые.
Мне хотелось, чтоб сохранилась грубоватость моего светильника. Но... На помощь нам приходит угольники! Затягиваем их струбцинами.
Сейчас я это всё буду скручивать двумя саморезами.
Надо ноги сверху скрепить такими же брусочками.
И в процессе было решено сделать вот такой крестик. Мне они очень нравятся! Я такие делала на крыльце и на уличном верстаке.
Мелкие пропилы мне быстро и удобно пилить на лобзиковом станке.
А косые пазы удобно ручной пилой.
Стамеской аккуратненько выстукиваем лишнее.
Брусочки крестиком решено приклеить.
Затягиваю свой крестик струбцинами и традиционно оставляю на полчасика.
Далее крашу в темный цвет. Текстурол ландшафт, цвет - орех. Всегда убираю излишки тряпочкой - так лучше видна фактурка. Убирается всё лишнее.
Завершающие этапы в виде зачищения проводов для установки патрона, выключателя и вилки.
Давно нравятся лампочки Эдисона или ЭдисОна... потому что в фамилии изобретателя этой лампы ударение на последнюю гласную. Но это всё занудная ерунда. Посмотрите, какая она красивая. Ещё и греет, но совершенно не обжигает как лампа накаливания.
Следующую версию подобного светильника вот подумываю сделать на шкантах и клее. И очень хочется сделать его белым. Некий такой девчачий вариант получился бы.
Светильник очень радует душу и глаз.
Ретро патрон с цоколем Е27 против дешевой реплики из Китая. Часть 2
А теперь на арену выходит старичок, почти прародитель современный патронов с выключателем. год выпуска примерно 1930:
Побитый жизнью, работал до последнего.
В разборе. Корпус латунный, покрыт никелем!
Изолятор керамика и даже ручка выключателя керамика. Провода заводятся в отверстия и фиксируются в гильзе винтами. продумано!
Винты!!! Они латунные, с покрытием.
Центральный контакт не хуже предыдущего патрона. Честно. Просто помыл кисточкой с мылом под струей воды. Так же есть пружинка.
Механизм выключателя. При желании ремонтируется и даже обслуживается. Но все детали родные.
На нижнем контакте есть цвет побежалости. Плохой контакт. Пластиковый патрон давно бы вышел из строя в аналогичной ситуации.
Вот такие варианты патронов я смог вам представить.
Вместо лампы Эдисона выступил нагревательный элемент на 200 Вт. В ограничении по мощности участвовал паяльник 80 Вт.
Итоги: Патрон одноразовый, под одножильный провод. Не ремонтопригодный. Электрическая изоляция достаточно надежная. Думаю что оптимальное место установки — исключительно помещения и желательно без повышенной влажности. Под большую нагрузку не рассчитан. работает. Похож на винтажный и это его основная фишка. Имеет право на жизнь. По сравнению с ним остальные патроны являются вечной иглой для примуса. Вы хотите жить вечно?
Существуют и более качественные реплики с керамическими изоляторами, но цена уже кусается.
Ретро патрон с цоколем Е27 против дешевой реплики из Китая. Часть 1
Сегодня речь пойдет о реплике ретро патрона с выключателем для ламп с цоколем Е27. Его я увидал случайно среди множества вариантов светильников и сразу решил, что куплю на пробу. Дело в том, что у меня дома ремонт в «подвешенном состоянии», а точнее вялотекущий. С некоторой периодичностью я изучаю рынок потолочных светильников альтернативных вариантов освещения. Для пробы заказал светодиодный встраиваемый светильник и в довесок ретро патрон. Чем же меня заинтересовал этот "винтажный" патрон?
Дело в том, что у меня где то в кладовке лежал похожий патрон с выключателем. Его я выпросил у отца несколько лет назад. Хоть патрон и исправный, но использовать я его по назначению наверное не буду. Ведь это оригинальный патрон 30х годов прошлого века и он у меня фактически как музейный экспонат. Использовался в доме моих дедов до войны, каким то чудом при переезде сохранился и фактически единственное что напоминает о тех временах. Сразу созрела мысль сделать обзор современного патрона (реплики) и оригинального, пусть и не производства Эдисона. На поиски было потрачено пару часов, все перевернул вверх дном, но нашел. Поделился идеей с папой, на что он мне «выкатил» через пару дней еще один патрон под лампу. Тоже оригинальный, но не такой старый как первый. Всего то 69 год прошлого века. Этот патрон был демонтирован из дома примерно в 70е годы прошлого века в связи с затоплением части города, когда строили Нижнекамское водохранилище.Не знаю почему тенденция такая сохранять патроны. Лучше бы золото слитками... но наверное каждому свое =)
Итак, сначала о покупке, а уже потом о сравнении.
Внешний вид:

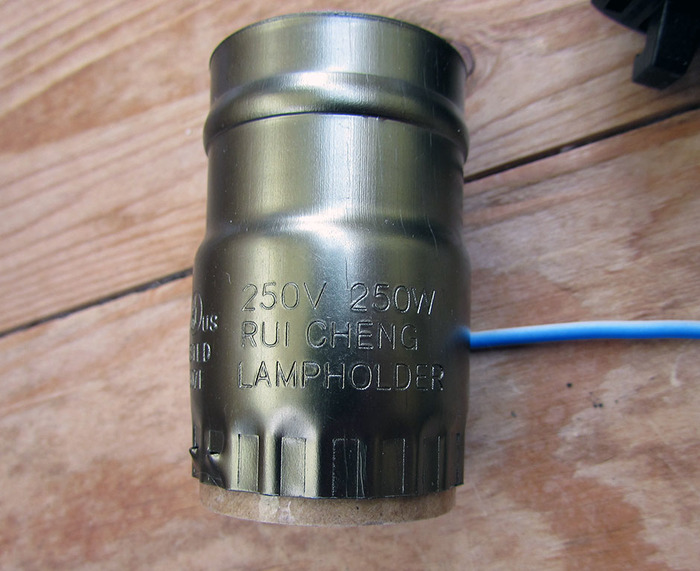

Патрон был куплен в интернет магазине за 2.69 уе. Для простого патрона дороговато, но тут у нас реплика а-ля Эдисон. Напоминает обычный патрон, который мы привыкли видеть, с той лишь разницей, что пластиковый или керамический корпус в данном случае облачен в «железный доспех».
Фото, как выглядит на страницах интернет магазинов. Красивая завлекалочка.
Конструкция:
Практически все патроны с цоколем Е27 одинаковы по конструкции. Различие может быть в типе материала изолятора и крепления.
1-керамический изолятор
2-провода
3-контактные пластины
4- резьбовая гильза
5-юбка патрона
Разбираем патрон:
Если быть точнее патрон пришел уже частично разобранным =)
Детали практически как на картинке выше.
Заявлено 250 Вт нагрузки, но не указано в каком положении. Наверное лампой вверх. С другой стороны учитывая что, современные лампы в основном энергосберегающие и греются слабо, то можно устанавливать в любом положении.
Механизм выключателя. Интересно, в местах подключения проводов есть маркировка + и — Для меня это что то новенькое. Есть Г образные выступы, призванные удерживать и дополнительно фиксировать провода в патроне. Зажимы проводов ножевого типа, повторное использование затруднительно. Никаких винтовых зажимов.
Корпус выключателя соединен латунными гильзами.
В глаза бросается картонная гильза установленная в юбке патрона. Это так называемый электрокартон. Является изолятором, но имеет побочный эффект — не дружит с повышенной влажностью.
Крышка так же укомплектована изолятором и одевается на юбку с усилием до защелки. Повторная разборка — не предусмотрена. При поддевании отверткой образуются мятины и царапины. Кстати материал, который применяется в патроне — алюминий. Контакты латунные. Винт железный, хромированный.
Разбираем выключатель:
Для этого высверливаем втулки
и снимаем резьбовую гильзу. Показывается центральный контакт. Материал — латунь, но не пружинит, обычная. Кстати, при подключении патрона, фаза должна приходить на центральный контакт.
При открывании крышки все выпрыгнуло и развалилось. Пришлось подумать как собрать воедино.
Выключатель работает в одну сторону. Рабочий ход — секторами по 90 градусов.
На этом обзор китайского патрона закончен, можно перейти сразу к итогам.
Теперь вскользь пройдемся по патрону производства времен СССР, а точнее 1969 года судя по штампу:
Керамика, толстые латунные контакты и всего лишь 300 Вт... Но Советских.
В разобранном состоянии. Корпус металлический.
Оцените центральный контакт! латунь покрытая никелем! Блестит как у кота =) Под центральным контактом пружинка обеспечивающая дополнительное усилие!
Керамический изолятор, что с ним может случиться то. Как новый. Винты железные, покрыты хромом. Зажим одножильных проводов винтовой. Надо навить колечко на винт и затянуть.
Продолжение во второй части. Подведение итогов там же. Слишком массивный пост получается. Решил разместить в лигу электриков несмотря на покупку в интернет магазине. Думаю пользы будет больше в профильном форуме. Все таки с электричеством и освещением прямо связано.
#НаучныйКалендарь - 27 января запатентована первая удачная лампочка
Это уже третий иллюстрированный календарь длинною в год, который я рисую, и каждый год я упоминаю Эдисона и его лампочку, и каждый раз мне пишут, что он не изобретал ее. Да, Эдисон не изобретал лампу накаливания, в числе ее изобретателей на разных этапах было три наших соотечественника (Милашенко, Лодыгин и Яблочков) и еще несколько иностранных ребят. Каждый из них привносил что-то новое и правильное в конструкцию и концепцию лампочки. Но именно Эдисон собрал всё это воедино и не просто сделал лампу накаливания, которая могла довольно долго и стабильно освещать пространство вокруг себя, но и, на основе своего «изобретения», реализовал первую в мире доступную, стабильную и коммерчески-рентабельную систему освещения. Он не изобретал, но именно он внедрил.
Как я делал винтажную лампу из медных труб
Привет, Пикабу!
На новогодних праздниках я захотел приобрести себе настольную лампу из труб, типа таких (картинки из гугла):
Таких конструкций самых разных форм очень много продается на Amazon, но в Россию они не доставляют. Мне хотелось чего-то по форме напоминающее кактус (ствол 49.5 с лампой на шпиле и отростками вокруг ствола), но на российском рынке найти хотя бы что-то близко похожего не смог. Поэтому решил делать своими руками.
За основу решил взять медные тройники из Леруа Мерлен диаметром 22мм, соединительные муфты, угловые медные отводы и контргайки того же диаметра:
Конфигурация должна быть примерно такой:
Так как медь имеет свойство окисляться, и покрываться патиной, особенно после прикосновения пальцами, я решил, что нужно все медные элементы залакировать, а еще лучше перед этим сразу состарить.
Так как в состаривании меди я нуб, то, немного погуглив, я решил, что буду патинировать серной мазью. Получилось настолько плохо, что я даже не фотках - медь просто становилась черной. Благо все отмылось, а следы черноты остались только в местах прессованной маркировки, стало смотреться даже лучше.
Решил, раз не состарю, так хоть покрою лаком потемнее. Дома валялся какой-то старый лак с названием "Кузбасс", впоследствии я уже понял всю его непригодность для меня, так как он был 4 года как просрочен + был полностью черный и не просыхал 2 дня:
В итоге я все отмыл растворителем и покрыл все новым прозрачным цапонлаком в 2 слоя, все места соединений вместо опрессовки склеивал эпоксидкой, чтобы можно было разобрать:
Собранная основная часть выглядела так:
В том же Леруа я взял полую мебельную полку, чтобы закрепить в ней конструкцию и все кабели. Также взял еще один переходник для закручивания всего в полку
Готовая конструкция в естественной среде обитания:
Себестоимость лампы по итогу:
5 тройников по 180р
5 отводов по 63р
5 муфт по 97р
6 контргаек по 38р
6 патронов Е14 по 48р
5м кабеля 0.75мм2 100р
Большой тюбик эпоксидки 500р
Полка 300р
Крепления для полки и для кабеля 400р
Кабель с вилкой и выключателем 100р
Лампочки брал светодиодные с закосом под лампы Эдисона 170р за штуку
Итого: 3 вечера и примерно 3 600р + 1 000 за лампочки
Дороговато, но если брать подобные лампы на Amazon в такой конфигурации, то они будут абсолютно неразборные, и стоимость будет начинаться от 120$.
Лампа для чтения
Давно зрела идея смастерить светильник из спила карагача, положенный поставщиком в довесок к основному заказу, был этот спил неказист, очень глубокие следы запилов от цепи бензопилы на боковой стороне спила.
Пока идут материалы для основных поделок, Наконец то настало время и до этого светильника.
Спил откалибровал и отшлифовал, пройдясь шкуркой от 40 до 320 зерна. Большие трещины, сучек и следы от цепи залил эпоксидной смолой АртЭко, эпоксидку покрасил в черный цвет тонером для лазерных картриджей :), так как черный краситель закончился.
Ножку для светильника отлил из цемента, при сборке изделия произошел казус и ножка треснула ровно по середине, в дальнейшем заменю на ножку из капа березы.
Использовать для включения обычный выключатель показалось слишком банально и был куплен датчик короткого расстояния от Feron
Был куплен подвесной светильник в стиле винтаж под бронзу и благополучно разобран на составляющие детали. лампочку использовал Jazz way RETRO GOLD/
Просверлил сквозные ходы под провода, похлеще тех жуков и приступил к сборке.
Ах да, чуть не забыл, пропитал спил льняным маслом.
Результатом проделанной работы остался доволен. Высота изделия составила 43 сантиметра до лампы, при установке на письменный стол, свет от лампы в глаза не светит ложится ровно на поверхность стола.
