Мои деды были инженерами, так что у меня есть возможность сделать пост про разные готовальни. На фото разные готовальни – У2, У14, КМ, КБ-Л, НЧК-14-II.:
Верхня правая – произведена на заводе “Союз” им. Л.Б.Красина, г.Ленинград, насколько это можно разглядеть по едва сохранившейся надписи, а остальные на заводе “Готовальня” г.Москва”. Удивительно, что готовальни были почти у всех, а вот хороших постов с хорошими фотками я в интернете не встречал. Но есть замечательная страничка на сайте музея торговли, и я буду использовать информацию оттуда.

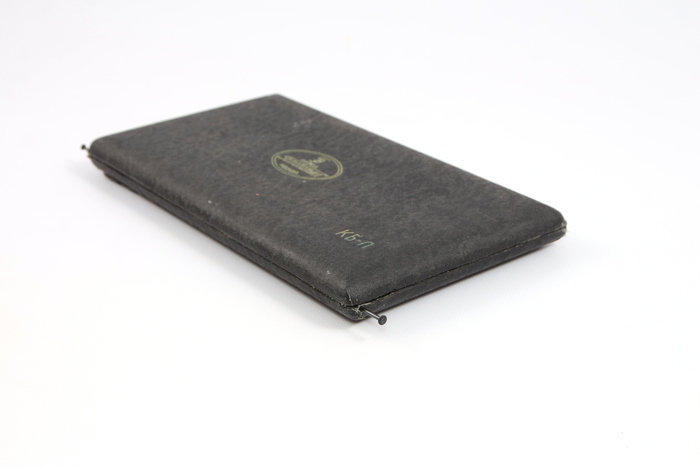

Корпус готовальни из дерева, оклеен коленкором(?), имеет закругленные края, и я считаю более надежного, практичного и прочного корпуса не придумать. Фиксируется в сложенном состоянии одной или двумя спицами, которые нужно поддеть ногтем и вытянуть. В качестве шарнира – коленкор. Поколение родившееся уже после распада СССР часто такую готовальню с недоумением крутят в руках, для современного времени такой запор не очень интуитивен.
Содержимое готовальни ютится в углублениях, обитых бархатом, так что такая готовальня не гремит.

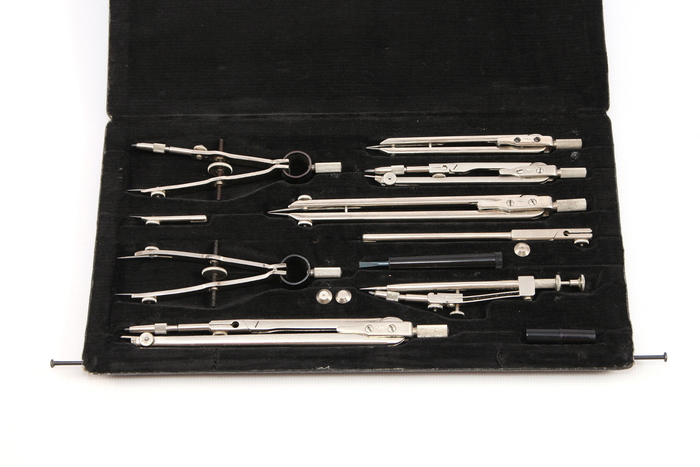

Оговорюсь сразу – содержимое готовален возможно где-то неаутентично, например один из предметов может быть от другой готовальни, а то и вообще выпущен другим заводом. Я буду рад ценным дополнениям в комментариях. Готовальня КБ-Л:
Миниатюрные циркули как справа вверху я встретил впервые, это самая мажорная по комплектации готовальня из тех, что я видел. Разберемся для чего каждый из элементов готовальни.

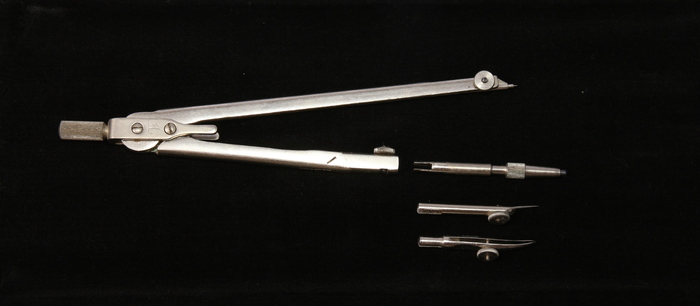

Циркуль чертежный со сменными частями. Можно вставить держатель грифеля, иголку для измерительных работ, рейсфедер для черчения линий тушью. Конструкция циркуля предусматривает механизм, который позволяет ножкам раздвигаться симметрично.

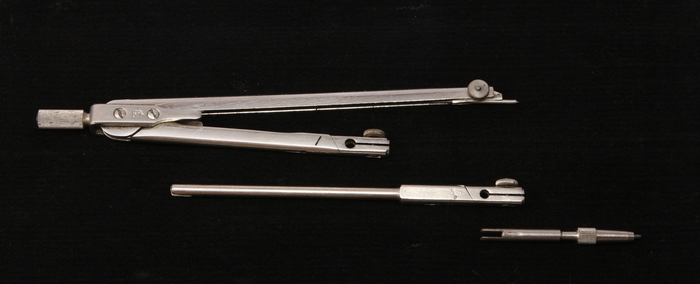

Если диаметр окружности слишком большой – можно вставить удлинитель. Обратите внимание, что как циркуль, так и удлинитель имеют шарнир-колено – оно подгибается, позволяя рейсфедеру быть перпендикулярным бумаге, иначе он не работает, грифель же чертит под углом без проблем.

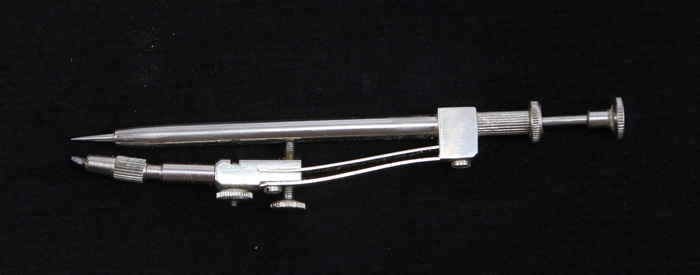

Для черчения совсем маленьких окружностей в готовальне есть кронциркуль чертежный падающий. У него даже держатель грифеля изогнут, все для маленьких диаметров.
Циркуль разметочный малый и циркуль чертежный малый – на фото не виден масштаб, но как берешь в руки сразу умиляешься – ми-ми-ми какие маленькие милахи.

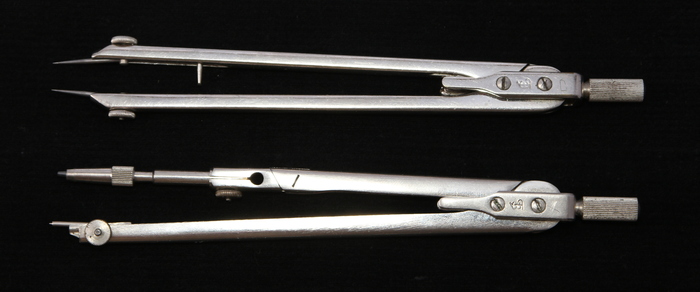

Вот для сравнения циркуль разметочный и циркуль чертежный полноразмерные.
Кронциркуль комбинированный и кронциркуль разметочный . У него ножки разводятся и удерживаются не трением, а винтом. Медленно, зато надежно, если нужно прочертить много одинаковых окружностей.

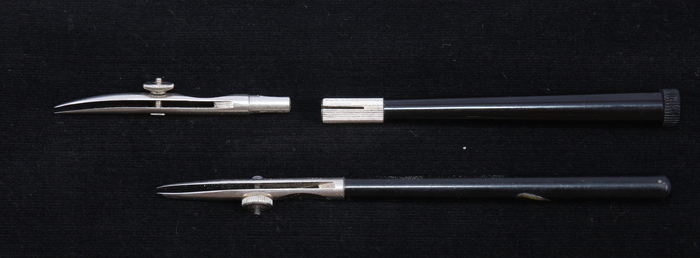

Далее идут аксессуары. Держатель рейсфедера с пеналом и рейсфедер. Отмечу, что готовальней у меня в ящике стола я чаще пользуюсь для выдергивания заноз рейсфедером, чем для черчения окружностей :)

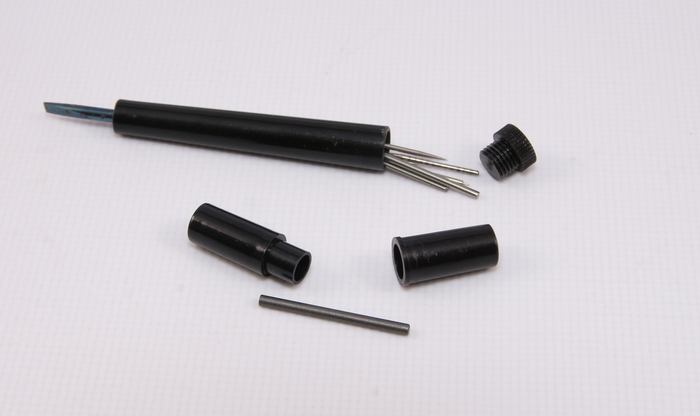

Отвертка с пеналом и пенал для грифелей. Отвертка нужна для затягивания раскручивающихся винтов, иначе циркуль теряет трение в шарнире и не удерживает размер. В пенале же помимо грифелей хранятся запасные иглы.

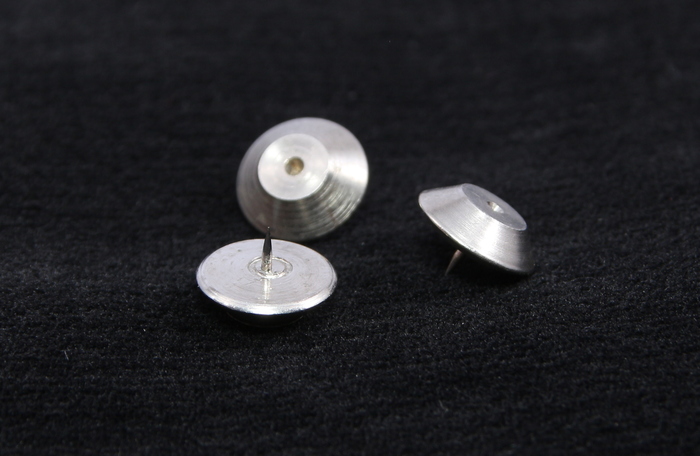

Центрик. Нужен, если множество окружностей имеют единый центр, без центрика игла проковыривает в бумаге дыру и точно попасть иглой в центр становится затруднительно

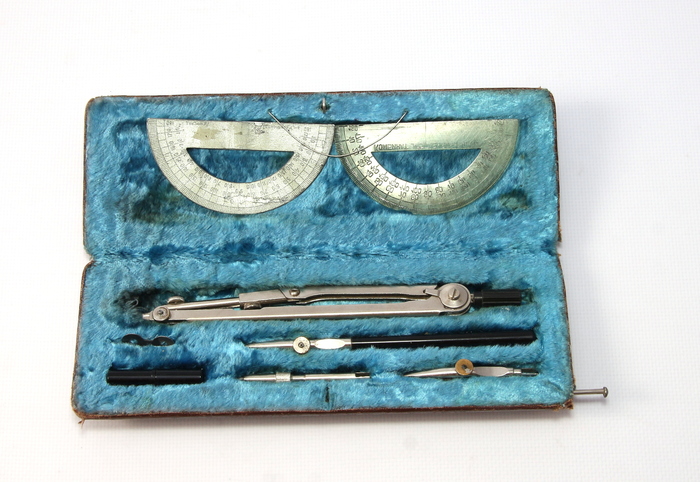

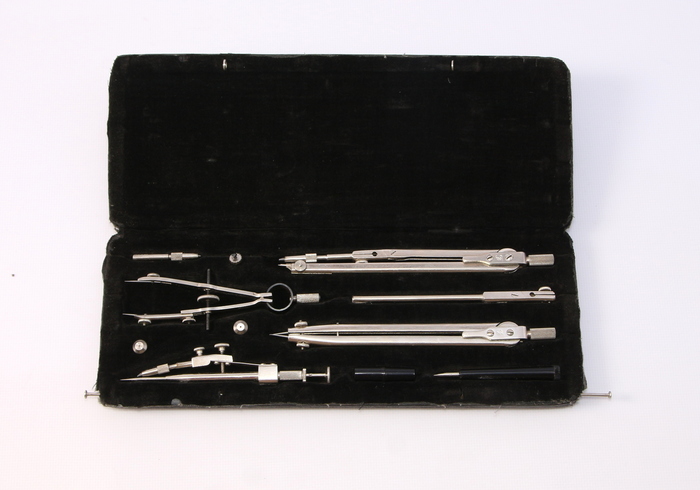

Готовальня завода Союз, которая принадлежала моей маме, и с которой я проходил всю школу, и кажется институт. Циркуль точно не родной и из другой готовальни:
Из особенностей лишь отмечу, что отвертка упрощена просто до жестяного ключика, и в комплекте есть два транспортира.
Готовальня КМ:
Готовальня У14:

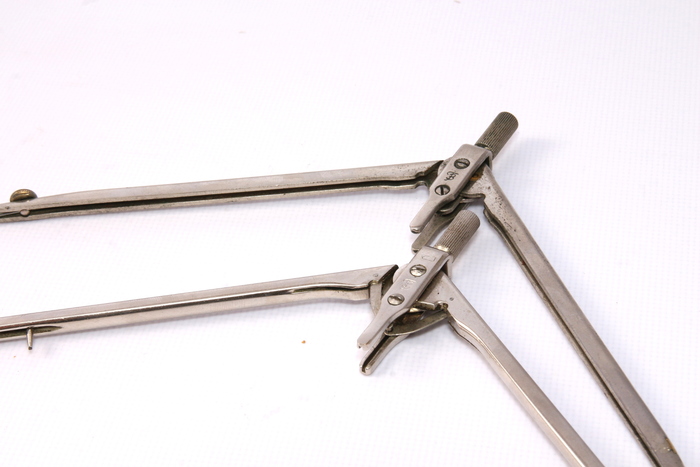

На фото не заметно, но готовальня КБ дорогая и профессиональная и лучше У14 не только потому, что ее комплектация больше. В готовальне КБ циркули фрезерованные, а в готовальне У14 гораздо более простые штампованные. Вот наглядное фото:
Верхний – штампованный из листа и согнут буквой U. Нижний фрезерованный – это сильно дороже в производстве, но циркуль получается более жесткий и долговечный. Еще более заметна разница в качестве между У14 и НЧК-14-II (фото последней не привожу так как она практически разукомплектована, но качество ее столь низко что в руки брать не хочется), сравните рейсфедеры из комплекта:
Если в У14 (внизу) он фрезерованный из цельного куска металла, то в НЧК-14-II он штампованный из жести. Это дешевле, но прочность такого рейсфедера низка, даже на фото видно, что он деформирован.
Если вы не сходили по ссылке в начале поста - то вот пояснение что все буквы в названии значат:
----------------------------------------
Если вы не знаете, что купить ребенку в школу, то скажу с полной уверенностью – любая купленная на авито за 500р советская готовальня в деревянном корпусе уделает качеством любую из тех, что вы найдете в магазинах канцтоваров.
Практическая же ценность готовальни стремится к минимальным значениям – проектирование давно ведется в САПР, врядли вы где-то найдете инженера за кульманом на предприятии. Готовальня у меня в ящике стола чаще всего достается ради рейсфедера что бы вытащить занозу. Реже для расчерчивания материала – наличие в мастерской ЧПУшного оборудования развращает.
-------------------------------
