Всем привет)
Сегодня еще один пост по технике, которую я делал в своем сервисном центре (если что, все ссылки есть у меня в телеграмм, а сама ссылка будет в конце поста).
Вообщем, у меня на рабочем столе сегодня материнская плата Gigabyte GA-Z77-DS3H.
Вернее нам принесли целый системник, но ко мне на стол поступило только то, что на фото.

И дефект, который тут же бросается в глаза, это следы залития.

У коннектора подключения передних USB портов:

Ну и пожалуй самое страшное, это коррозия на контактах мультиконтроллера:

Делаю все замеры и озвучиваю стоимость ремонта материнской платы клиенту. Не раздумывая он соглашается и я приступаю работать. Заменил все подгнившие элементы за кадром, снял мультиконтроллер, убедился что под ним нет поврежденных контактов и дорожек и акуратно запаял его на свое законное место.
Подсобрал плату со своим тестовым процессором:

С глубоким выдохом запускаю плату и ...

И 10 посткод. Я с таким уже сталкивался, прошиваю обе флешки биоса заведомо рабочим дампом

Снова запускаю плату и

Уррааа, мой тестер говорит что плата прошла инициализацию! Но до подключения картинки я решил подсобрать плату с родным процессором, всей памятью и обслуженным термоинтерфейсом хаба.

Подключаю монитор, замыкаю контакты включения и жду картинки на мониторе

Чего и следовало ожидать, кидаю свой кулер на процессор, цепляю видеокарту, тестовый жесткий диск и прогоняю тест 3dMark.

Проверяю все порты(USB, LAN и др)
Убедившись, что все работает нормально, передаю комплект другому инженеру на чистку, сборку и финальную проверку всего системника.

Ну а на этом моя работа с данной материнской платой закончена, она уже давно у клиента (я считаю от выдачи, до написания поста), где радует клиента.
Переходите в мой канал телеграмм - https://t.me/mr_booom4ik
Там будет еще много всего нового и интересного. В том числе и треш, как я люблю)

Давно не было простых ремонтов)

Собственно залили, перестал включаться.

Снимаем заднюю крышку и смотрим:

Акб не отключён. Следы от жидкости на кулере и рядом с ним.

Попало на шлейф матрицы, коннектор шлейфа матрицы и контроллер зарядки с его обвязкой.

С обратной стороны тоже есть повреждения:

Приступаем.
Чистим/пропаиваем/меняем гнилые элементы в этих местах:

Область контроллера заряда выглядит так:

С обратной стороны сгнила дорожка:

Заниженных сопротивлений не найдено, можно пробовать включить с ограничением тока в 2А:

Включение прошло успешно, можно собирать и тестировать:

За кадром проверил клавиатуру, вся рабочая.

Акб штатно заряжается:

На этом ремонт всё.

Москва

Привет, други мои!

Часть 1

Как и обещал продолжение. Доставили, таки, микросхемы еще пару недель назад, но вот с написанием поста я задержался. Простите. Так же прошу прощения за ошибки. Посты пишу обычно уже ночью, высушенный после ноутбков. Глаза в окулярах микроскопа остаются.

Поехали!

Пока микросхемы били в доставке, я конечно же пытался найти, что ближе на замену. Находил, ставил, не заводились. В результате 2к рублей улетели в пустую. Поэтому: "да" - конечно же всегда можно найти что-то на рынке/на разборке, но по факту - выходит не очень. И учитывая то, что с СЦ как правило продают подобные вещи только "в один конец" - лучше заказать новые, подтянуть сроки и сделать все нормально, максимально эффективно и с минимальными затратами.

Завариваем кофу и расчехляем аппарат)

Микросхемы, собственно (одну уже вытащил)

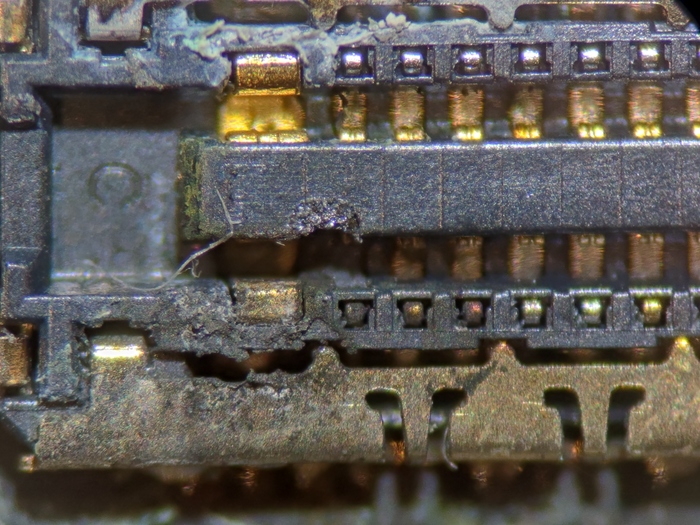

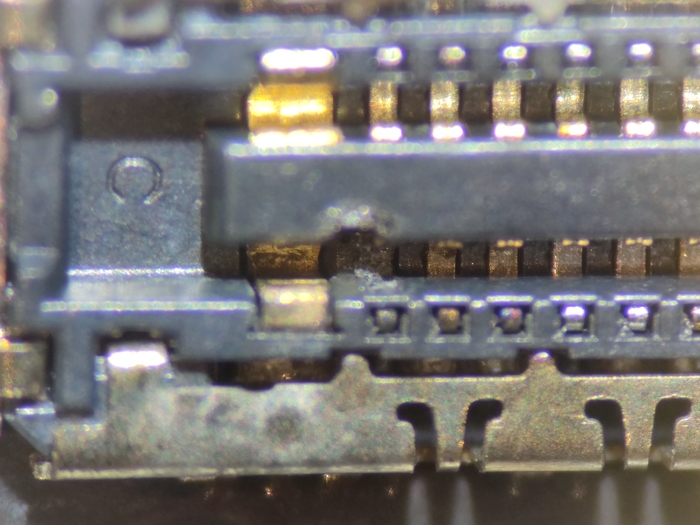

Пока все это хозяйство было в пути - я поискал у друзей коннектор матрицы, который и заменил. Вот так вот все это было (еще до отмывки в УЗ. После отмывки можно в предыдущей части посмотреть)

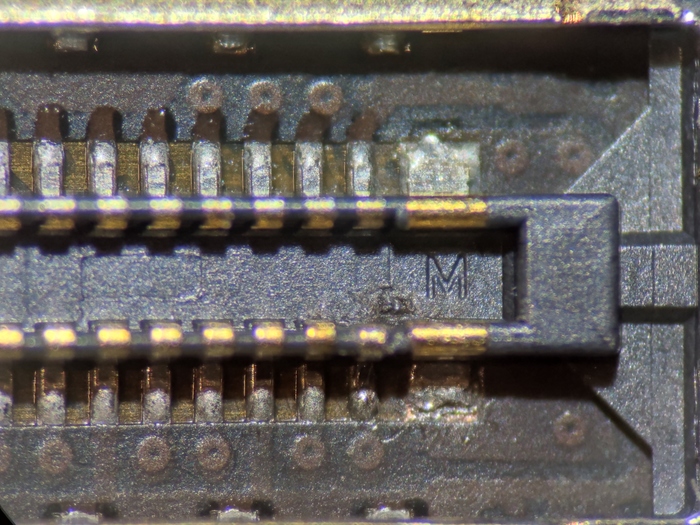

Вот так стало

С коннектором матрицы пришлось возиться очень аккуратно, так как он в непосредственной близости к самой матрице. Но после окончательного ремонта - меня, как и владельца, ждал неприятный (но вполне ожидаемый) сюрприз. О нем ниже.

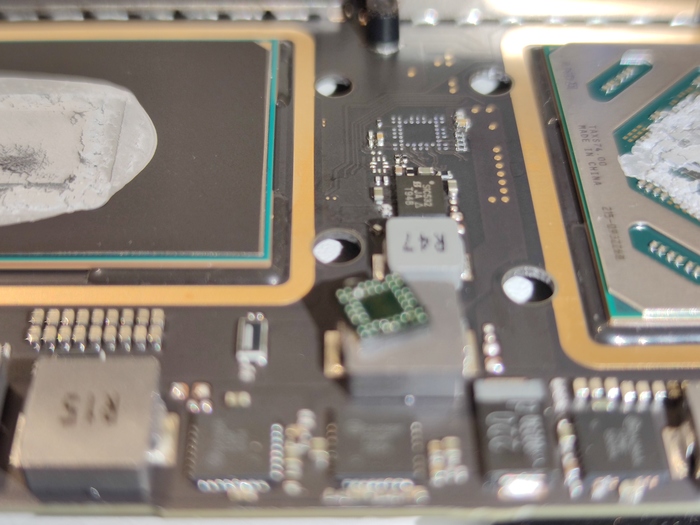

Подготовив место для установки микросхемы U9850, так же обложили все теплоотводами, поставили. Проверили сопротивлене по шинам еще раз - сопротивление около 4 МОм по всем каналам. Норма.

Уточню, что сам шлейф между платой логики и платой T-Con я тоже заменил. На всякий случай.

Подкидываем плату логики в корпус, включаем, и....

Изображения у нас так и нет. Напрашиваются выводы, что матрице тоже досталось. На это были подозрения. Даже не подозрения, а уверенность. Но, часто, проносило в подобных случаях. В это  раз не пронесло.

Поясню в чем дело:

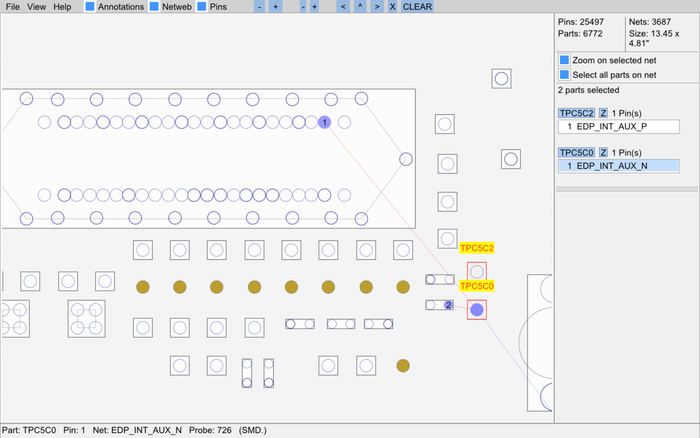

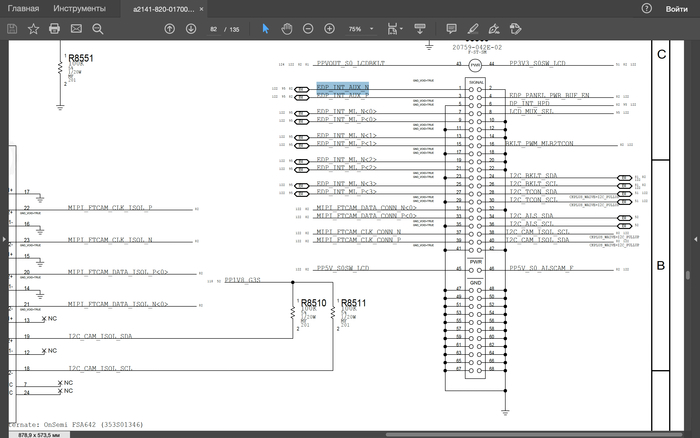

Если мы взглянем на схему из первой части, и на фото повреждений коннектора выше (отсчет выводов - снизу, слева, тонкие)

Мы увидим, что основное поражение пришлось между выводом 1 (EDP_INT_AUX_N), 2 (EDP_INT_AUX_P) и 43 (PPVOUT_S0_LCDBKLT). Синим цветом я подчеркнул назначение выводов. Понятно, что одна часть коннектора Сигнальная, вторая Силовая. Если провести поиск в документе по запросу PPVOUT_S0_LCDBKLT, с целью найти источник генерации этого сигнала и его характеристики, то на странице 81 мы увидим характеристики и трепованиия к этой шине

То есть, на шине PPVOUT_S0_LCDBKLT 59 В. Это ни что иное как подсветка матрицы (понятно из названия самого сигнала). Подсветка работает на сборке светодиодов, что требует высокого напряжения.

Проблема возникла следующим образом:

В коннекторе несколько, рядом расположенных, выводов с разными приложенными к ним напряжениями (разница минимум в полсотни вольт). При попадании жидкости (в данном случае чая) которая в своем составе имеет соли и пр., начинается электролиз. Скорость и качество электролиза напрямую зависит, как раз таки, от приложенного напряжения. Любая жидкость является проводником тока. Как и все материалы в мире является проводником тока! Что бы предотвратить невзгоды по поводу данного утверждения, рекомендую вначале пройтись по запросу Диэлектрическая проницаемость в интернетах. Простыми словами: любой диэлектрический материал имеет Напряжение пробоя, который зависит от приложенного напряжения и расстояния между проводниками. В данном случае диэлектрик - воздух. А при попадании жидкости - электрические характеристики цепи у нас меняются. У жидкости, по определению, диэлектрическая проницаемость ниже. Образуется коррозия, как один из продуктов электролиза. А у коррозии, порой бывает, и характеристики для электрического тока получше.

Мне, в принципе, доставляет сама идеология того, что любой проводник можно рассматривать как диэлектрик. А любой диэлектрик - как проводник. Конечно же физики договорились: что, и по каким критериям относить к Проводникам, Диэлектрикам и Полупроводникам. Но это действительно для нашей природы. На другой планете, к примеру, эти стандарты придется менять. Ну и самое любимое: физики, математики и химики договорились о том, что такое Проводники и Диэлектрики. А вот что такое Металлы - не договорились)))

Так и вышло, что ток стремится у нас в точку с наименьшим потенциалом. Обычно это "корпус", но в данном случае сигнальная шина оказалась ближе. Произошло замыкание 59 В цепи подсветки на сигнальную шину EDP_INT_AUX. Соответственно ток устремился как в вышеупомянутую микросхему, которую мы заказывали, ждали и меняли. И... в дешифратор матрицы на плате T-Con. Который на фото ниже.

Шины к дешифратору вызвонил. Защиты (типа предохранителей) по шинам не было. Микросхему не найти. Желательно снимать и ставить с такой же матрицы. Но и доноры не нашел. Да и в последующем проблем может возникнуть море.

Вывод: матрицу тоже под замену.

А я так старался, коннектор менял аккуратно. Эх...

Владелец изначально был осведомлен и понимал сложность ситуации с дисплейным модулем. А модули хоть и дорогие, но найти их вполне реально.

"Бошку" нашел быстро, оформили заказ и поехали на "смотрины".

Приехав на место с подготовленным устройством, тут же за пару минут подкидываем дисплейный модуль - и получаем ясную и четкую картинку.

Погоняв немного по тестам, устройство делаем вывод, что все работает идеально. Значит скручиваем его прям на месте.

На этом ремонт и пост считаю оконечным. Созваниваемся с владельцем и отправляем обратно.

Спасибо за внимание!

PS: Старался расписать максимально понятно, так как ориентируюсь в первую очередь на новичков, но и воды старался много не разводить (хотя воды много). По крайней мере у каждого свой эпистолярный стиль, свои методы и свои идеи.

Привет, Котаны! Давно не виделись)

После длительной пропажи все таки добрался до родного Пикабу и таки нашел время написать статью в двух частях. В двух частях, потому как вместе с вами будем наблюдать за развитием ремонта. На самом деле, планировал выкатить другую, более объемную, статью, но принял решение отписать пока то, что в текучке.

И так, погнали!

Сегодня у нас в гостях A2141 EMC3347 MacBook Pro (16-inch, 2019), прямиком из времён локдауна и пандемии. 20-го года покупки. А прилетел он к нам по причине того, что затопили его чаем. Классика. Вроде не сильно. Но кина не показывает, хотя звуки играет.

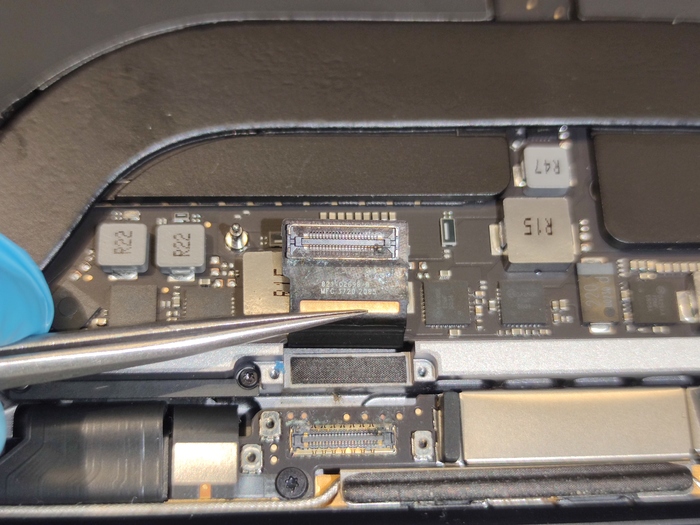

Зашел он ко мне уже вскрытый. Состояние идеальное, пользователь самостоятельно откинул АКБ, конечно же, сделав это, малость, некорректно – открутив прижимной винт клемм АКБ. Вместо корректного, предварительного, отключения шлейфа АКБ, который проведен поверх винта (на фото ниже видно), как бы, намекая на то, что: «Эй, приятель! Я тут тебе не просто так мешаю! Вначале нужно обратить внимание на меня! Отключи меня! Ну, пожалуйста!»

Технология защиты от КЗ при вмешательстве некомпетентных лиц на этих устройствах такова, что шлейф обмена данными между АКБ и платформой проходит поверх прижимного винта фиксирующего клеммы АКБ. Что подразумевает невозможность доступа к клеммам (винту) НЕ отсоединив шлейф. При отсоединении шлейфа (то есть, при разрыве потока данных) между АКБ и платформой, контролер АКБ мгновенно блокирует подачу питания на всю платформу. Так же подразумевается, что все работы проводятся с обесточенным устройством и отключенным ЗУ.

Но не смотря на эти элементарные правила и технологии защиты «от дурака» мне часто приходится видеть устройства, в которых порваны/отрезаны шлейфы, вырваны разъемы, сколоты элементы/кристаллы, выпалены узлы или элементы из-за работы на «горячую». И еще понятно, если это сделано пользователем по некомпетентности...

Я не стал делать фото внешнего вида устройства – забыл. Но это не критично, можно в интернетах посмотреть его внешний вид. А мы будем смотреть сразу на потроха и показания приборов. Окинув взглядом и не найдя ничего криминального, проверив состояние креплений и не болтается ли чего – моделируем ситуацию. Подключаем питание и смотрим потребление в полном сборе. Куллеры стартанули, гонг мы услышали, таптик энжин дрыгается.

И потребление, тоже вполне в норме – порядка 3 А.

А вот изображения нет. Значит разбираем с целью поисков явных проблем, предварительно продув аппарат, что бы было меньше пыли. Выкручиваем винты, откидываем коннекторы и сразу видим хорошую коррозию и прогар в коннекторе eDP на плате дешифратора. Тот самый участок, которому всегда достается при попадании жидкости на топкейс. Ожидаемо.

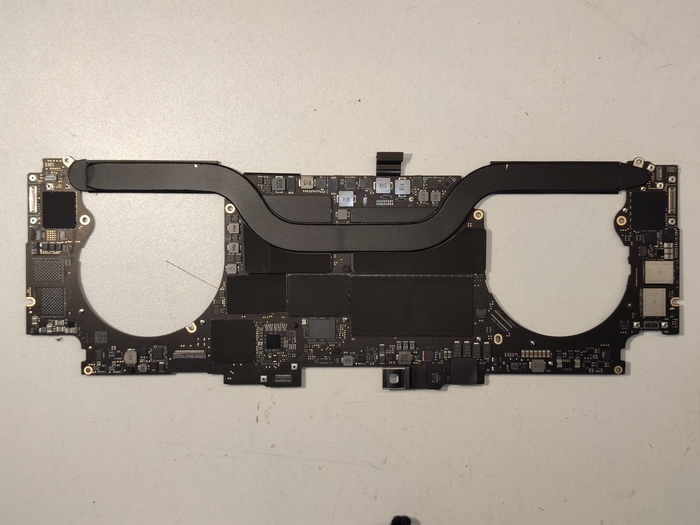

Выкрутили плату. Сняли. Проверили под микроскопом. Сама плата логики в идеальном состоянии и без каких-либо увечий.

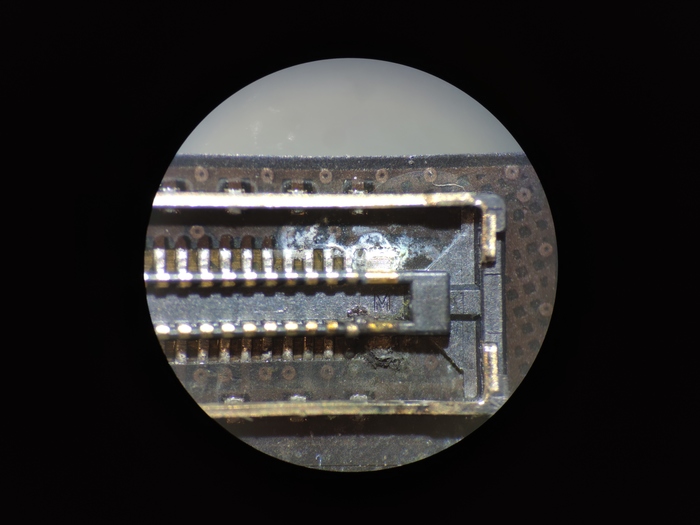

Досталось только коннектору на плате дешифратора матрицы и шлейфу.

Ок. Делаем выводы, прикидываем сроки, отзваниваемся пользователю, получаем добро на работы и приступаем к устранению проблем.

Вначале необходимо отмыть это все для понимания масштабов и устранения явных причин. Закидываем в УЗ ванну шлейф, а пока он там «звенит» демонтируем «бошку» и думаем, как мы будем плясать.

Полагаю, есть три способа почистить это все:

1. Очистить всё при помощи щетки и чистящего средства.

2. Снять поврежденные элементы зачистить и вернуть/заменить элементы обратно.

3. Попытаться очистить плату дешифратора в УЗ.

1-й вариант отметаем сразу – я так никогда не делаю. Ведь у меня не будет доступа под элементами. Соответственно очистить надлежащим образом и устранить загрязнение и коррозию я не смогу. Вариант не эффективен.

2-й вариант вроде как более актуален, но он весьма трудоемок и рискован: для снятия элементов, нам нужно избавиться от щитков экрана и пластиковых элементов. Работы будут проводиться паяльным феном на высокой температуре в непосредственной близости матрицы и токопроводящего клея, что с высокой вероятностью выведет что-либо из строя или приведет в негодный вид. А матрица очень дорогая. Вариант весьма рискованный.

Тогда придётся извернуться и использовать 3й вариант. Каким-то образом нам нужно погрузить часть модуля матрицы, а в точности, только плату дешифратора в УЗ ванну. УЗ ванна, кстати, у меня не такая большая (всего 2.5 л). Очень важно, чтобы ни при каких обстоятельствах жидкость из ванны не попала в щели модуля матрицы иначе мы вполне гарантированно получим пятно в подсветке матрицы, если моющая жидкость еще и полностью не выведет из строя саму матрицу. Так же важно не переворачивать матрицу после отмывки и до полной просушки, что опять может привести к протеканию жидкости куда ненужно.

Но мы можем получить некоторый запас по высоте «раскрутив» шлейфы между дешифратором и самим модулем, которые на ½ оборота огибают саму плату дешифратора.

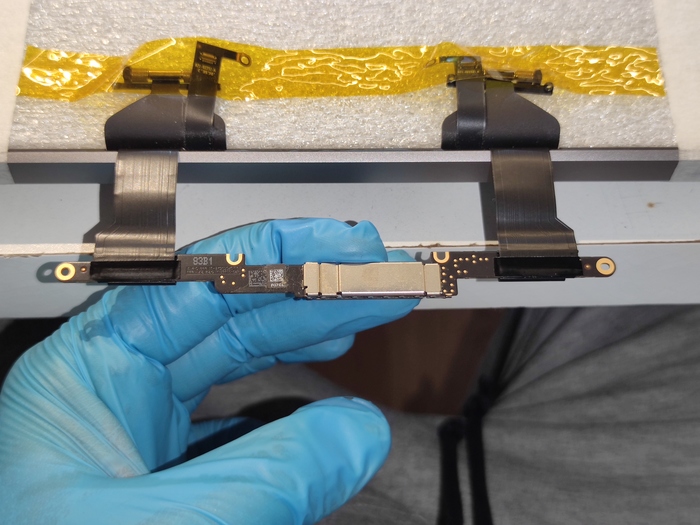

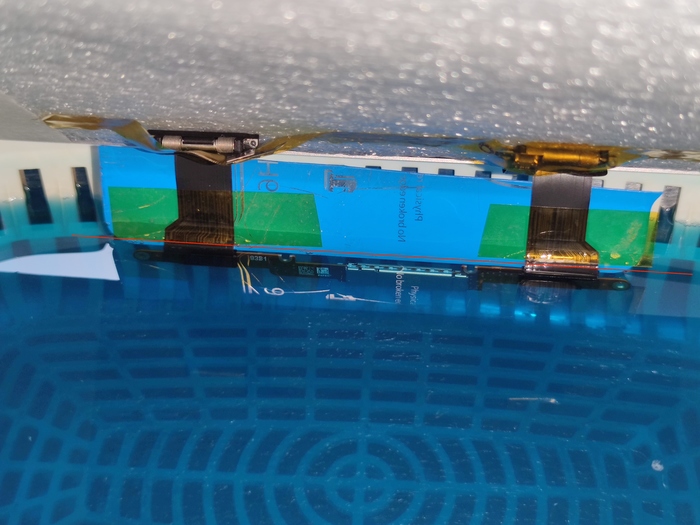

Аккуратно защитив само стекло матрицы от царапанья болтающимися металлическими креплениями подтяжек модуля матрицы, и зафиксировав все элементы, чтобы не навредить, так же вставив какую-нибудь «линейку» между платой и модулем, чтобы предотвратить скручивание – несем матрицу к УЗ ванне и примеряем погружение. Вроде все ОК.

(На фото красным отметил ватерлинию.)

Запускаем процесс, сами идем смотреть что у нас в итоге после промывки шлейфа и к проверке самой платы логики. Шлейф у нас отмылся, мы его осмотрели под микроскопом, убрали парочку кусочков подгоревшего пластика, подчистили, продули и подогнули металлические части. И, честно говоря, визуально с ним все в порядке. Так же мы прозвонили его на КЗ между пинами и ничего критического. Подкинем его к плате и будем вызванивать оттуда, так как сам шлейф прозвонить сложно. Заодно открываем схему и вьюху.

Проверку начнем с той части, где было повреждение коррозией. И… сразу же нарываемся на КЗ. Смотрим в схему и понимаем, что КЗ в этой части быть не должно, так это шина данных. А в точности на землю коротят у нас два точки EDP_INT_AUX_N (TPC5C0) и EDP_INT_AUX_P (TPC5C2) ответственно.

По схеме все это хозяйство бежит у нас в CBTL06142EEE (U9850), который является конвертером DP/eDP. И накрылся именно канал управления панелью дисплея. Грубо говоря устройство у нас не инициализирует матрицу при старте. А вся красота этого элемента еще и в том, что находиться он аккурат между процессором и видеочипом.

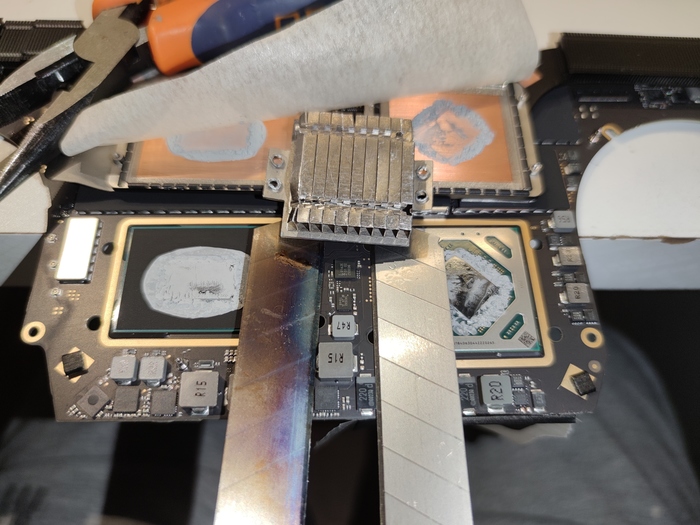

Естественно, дабы убедиться в подозрениях, микросхему демонтируем, предварительно защитив все окружающие элементы от перегревания. И снимаем.

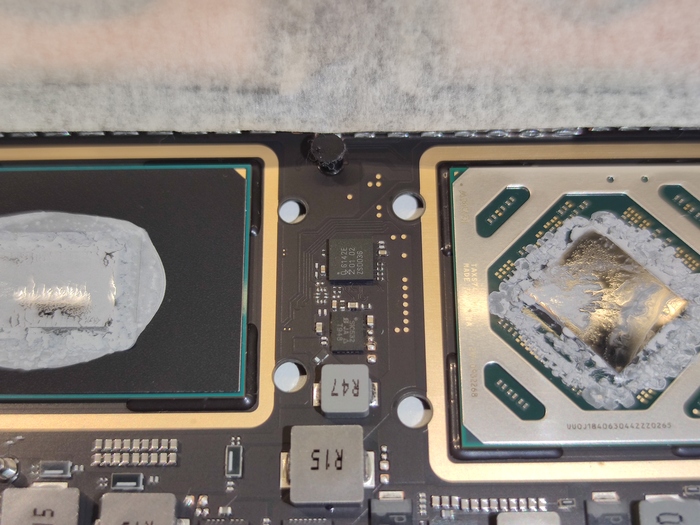

Сняли, подчистили следы. Проверили КЗ по тем же линиям - как и предполагалось КЗ отсутствует. Так же проверили и прозвонили все что можно было вокруг. Все гладко.

В наличии у меня такого конвертера точно нет. Значит ищем на рынке: по РФ тоже ничего не находим, но вот в Китае с наличием все ОК. Значит будем заказывать и… Ждать.

Ну и матрица у нас отмылась А матрица у нас отмылась уже. Подсушили и так же повозились немного с коннектором. Все остальное будет уже более понятно при установке микросхемы и запуске.

Печально, конечно, откладывать устройство - винты потом заново разгребать, но что поделать.

Защитив все хрупкие элементы, собрав все и скомпоновав устройство - откладываем его в долгий ящик. Пользователь оповещен. А мы ждем элемент и вторую часть этой истории.

Stay on tune...

Читателю привет!

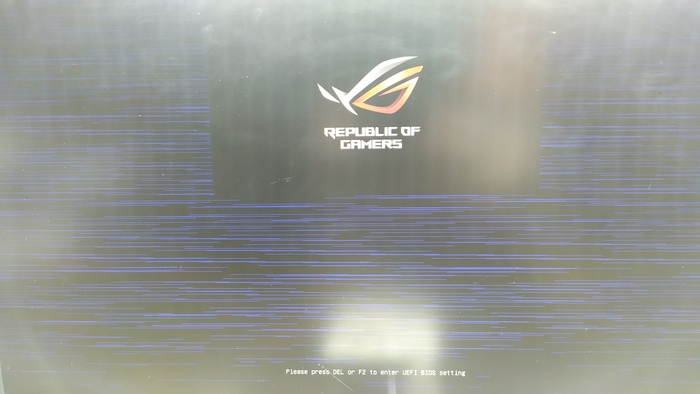

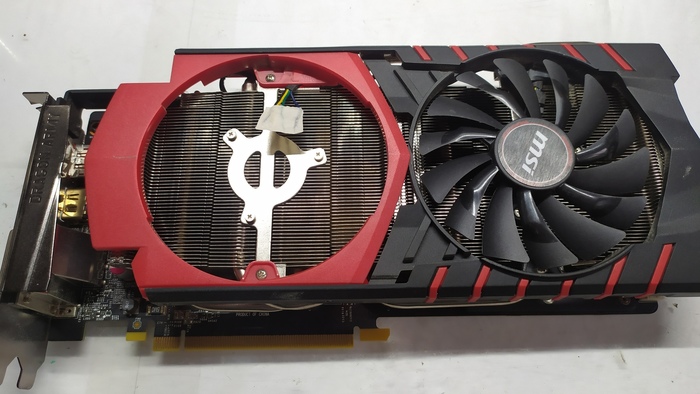

Сегодня ремонт 970й карточки от MSI, на которую протекла СЖО процессора. Протекла и протекла, работает ведь, можно не трогать - решил владелец. И вот однажды при включении вылезли артефакты в итоге. Теперь владелец понял, что пора ремонтировать всё же.

Левый вентилятор убрал уже я, потому что сломана крыльчатка была и карта прикидывалась не той игрушкой немного.

Залитое включать не стоит, но раз владелец около месяца использовал так карту до артефактов, то хуже вряд ли сделать можно уже, поэтому вот они

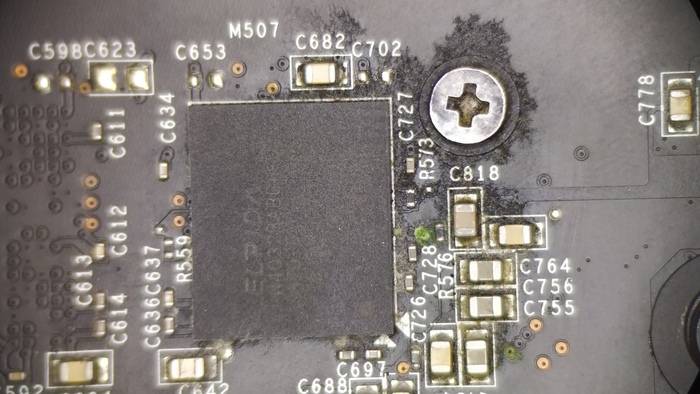

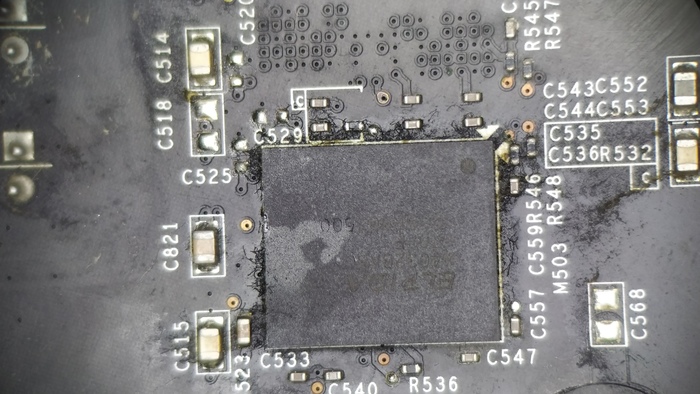

Налилось на видеопамять всё добро, ну и под неё разумеется, как иначе то.

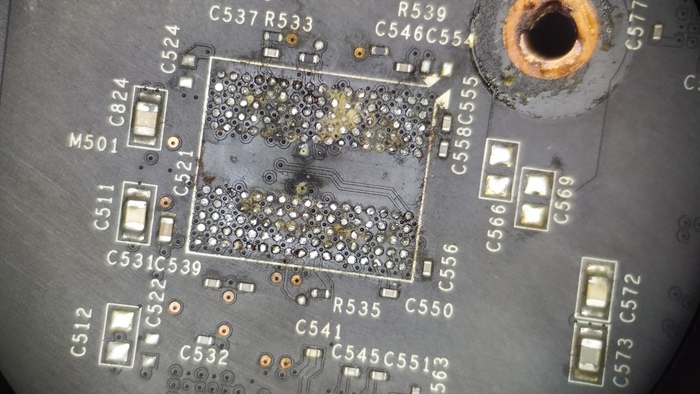

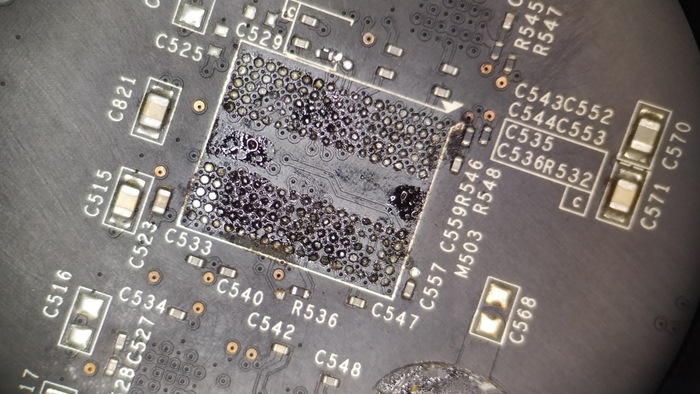

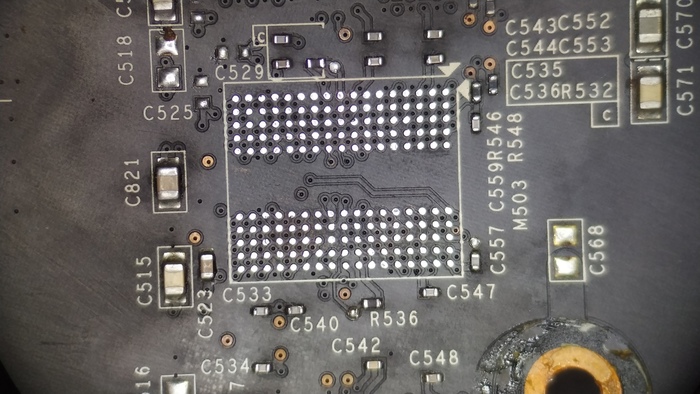

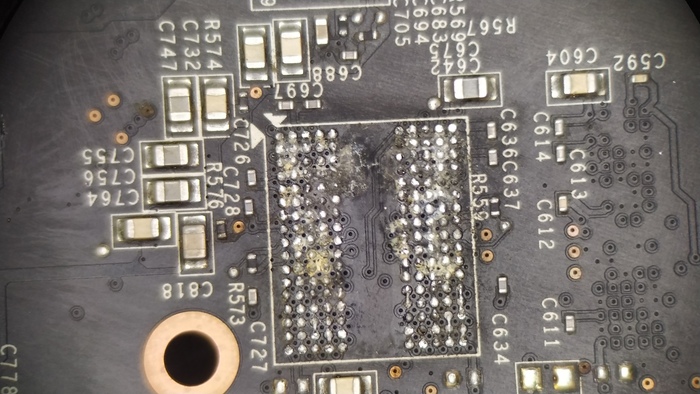

Память снимать в любом случае придётся, чтобы отмывать плату

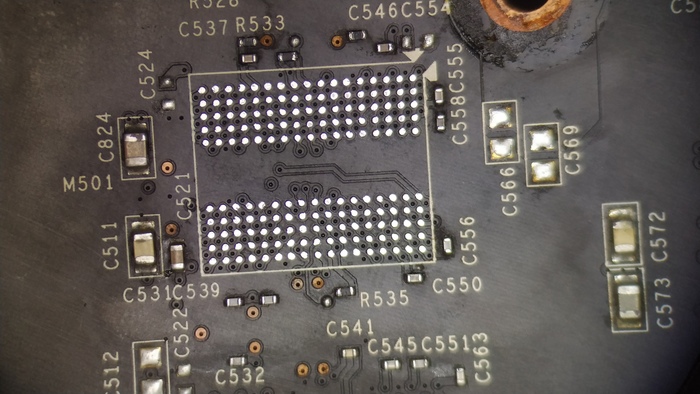

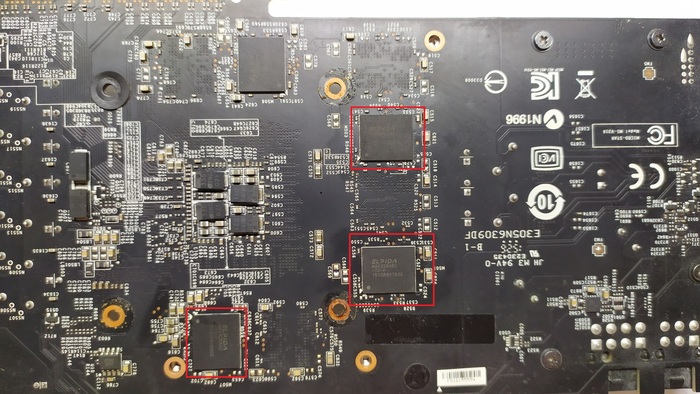

Часть фоток потерялась, но не суть, 3 банки снять пришлось по итогу

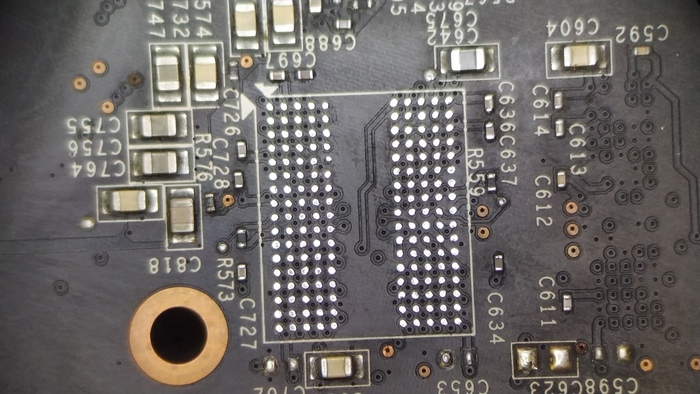

Почти финальный результат такой получился, домыл потом д оконца уже.

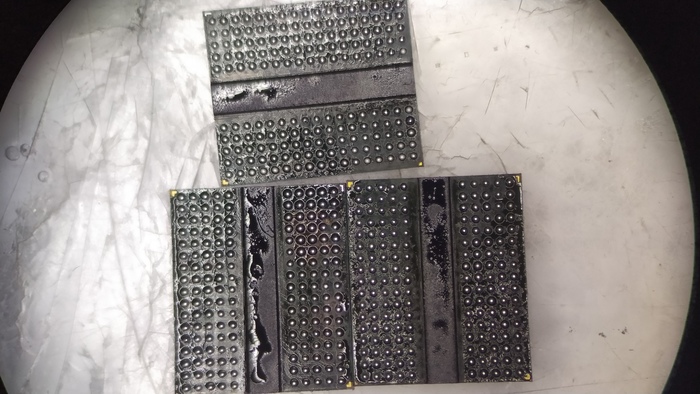

Родная память не внушает доверия и реболлить её тоже не хочется, погнила слишком сильно, проще поменять будет

Исправная память накатана

И установлена на свои места

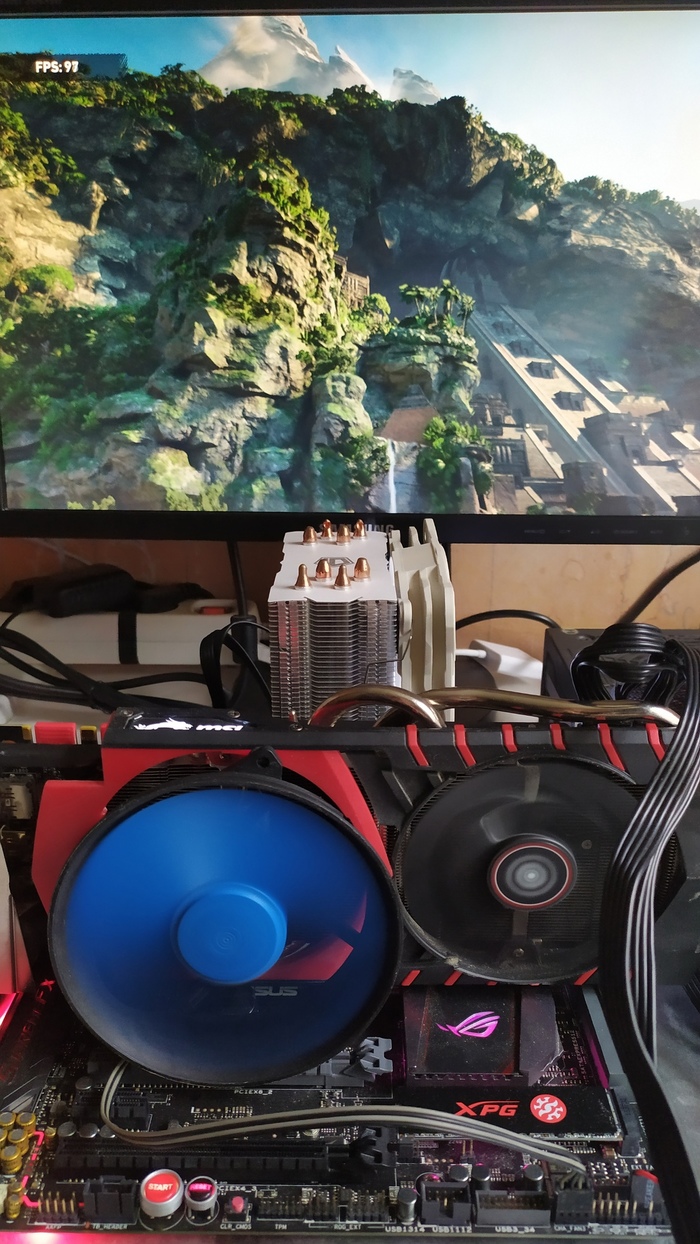

Артефакты пропали и карта стала работать нормально

На этом всё

Я ВКонтакте

Всем привет)
Обратился ко мне пикабушник с проблемой, что ноут после залития не работает от акб, даже не видит ее.

Будем разбираться.

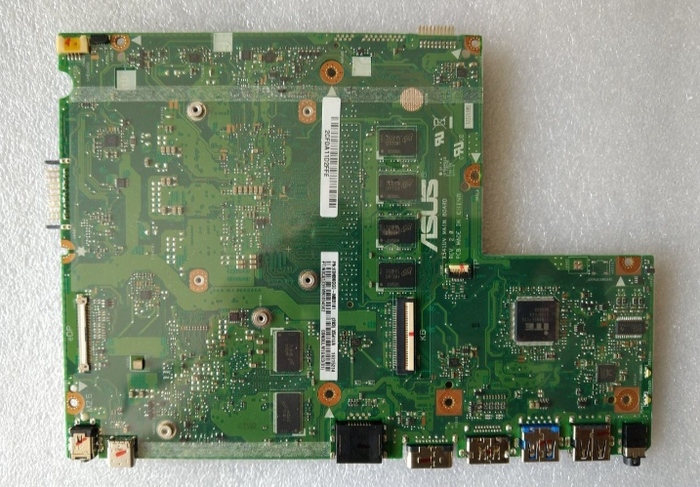

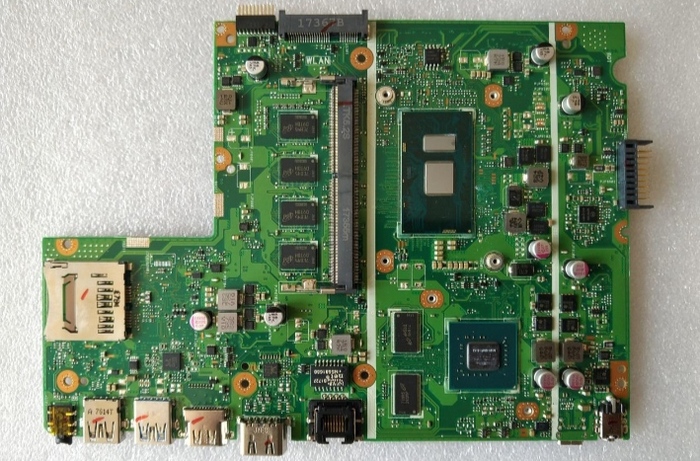

Снимаем заднюю крышку, отключаем акб и осматриваем плату:

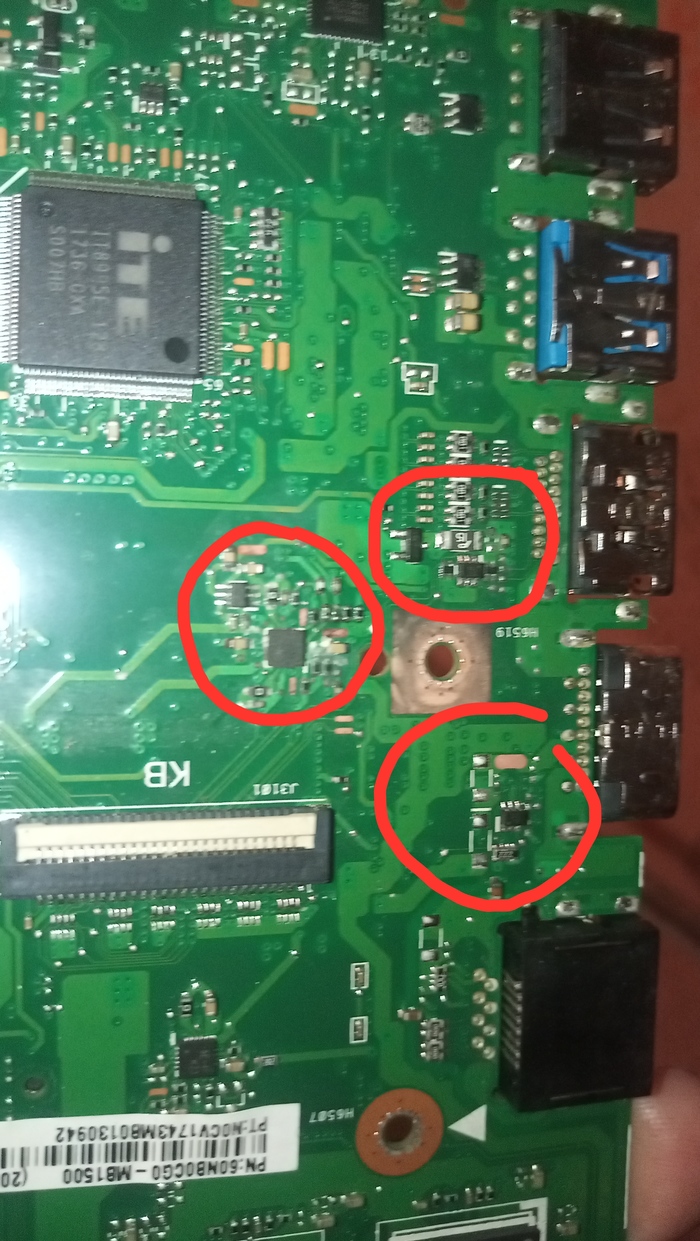

Сразу видно два места попадания влаги:
1. Транзистор с обвязкой возле коннектора акб
2. Контроллер зарядки

Больше очагов залития нет.

Далее все стандартно: гнильё пропаять или заменить.

На удивление контроллер зарядки выжил после залития.

После работ проверяем результат.
Тут он работает от акб:

А тут он заряжается:

На этом всё)

Москва

Нужен совет знающих людей.

Ситуация следующая. Живем в девятиэтажки на шестом этаже. В июне, если сейчас правильно помню, 27-го числа случился прорыв коммуникаций принадлежащих УК. В итого залило квартиры с девятого до пятого этажа. У нас текло в коридоре и в одной из комнат. Текло не сильно, тряпка справлялась и обои держались. Меня в этот момент дома не было. Так что все  узнавал по телефону от жены. УК примчалась довольно быстро и перекрыла воду в тот же или на следующий день, это не суть, проблему устранили. Еще через день по квартирам прошелся сотрудник управляшки на предмет повреждений. А у нас все норм! Вода высохла и ничего. Меня снова нет дома и встретила его жена, озвучила наше общее мнение, что никаких проблем у нас нет и товарищ ушел по другим квартирам. Мы тогда еще удивлялись и радовались за себя, потому что на два этажа выше полностью уничтожена кухня, а у соседей ниже развалилась облицовка как минимум одного дверного проема и облезли обои.

Сотрудник УК, кстати, просто пришел, посмотрел, послушал и ушел. Это сейчас я знаю, что он в любом случае должен был составить акт, но ничего на руках нет. У Других жильцов вроде бы такая же ситуация. Ну не знал я что и как делать в таких ситуациях.

Вскоре заметили, что чуть отошел шпон на стенке шкафа, а хер с ним, он нам все равно не сильно нравится и кипишь наводить из-за него не хотелось.  Но через пару недель по стенам в местах, где текла вода, пошла плесень. Заливали нас несколько раз и раньше, но такой фигни не было.

Тут уже кинулся звонить в УК, все еще не зная ни про какие акты. Пришли снова пока меня нет дома. Походил, посмотрел и изрек, мол это фигня, но мы компания понимающая и добрая, так что можете рассчитывать на тысячу, может полторы рублей.

Тут я уже засуетился и для начала лично посетил офис УК с двумя образцами заявлений на то чтобы те снова явились и пересмотрели ущерб. Это было уже 3-ье августа, о чем есть отметка о приеме на моем экземпляре.

Вчера, то есть 23-го августа в почтовом ящике обнаружилось письмо от УК. Типа в ответ на ваше такое-то заявление сообщаем, что специалист свяжется с вами отдельно для уточнения деталей.

Я честно надеялся, что они не ответят в тридцатидневный срок, но вот ответили. И понимаю, что могу сделать вид мол ничего не получал, так как письмо не заказное, но хочется сохранить чуточку честности.

Вот вроде понимаю, что они тянут время. Вопрос только до наступления какого момента? Вряд ли просто ждут, что я остыну и забуду. Наверняка есть какие-то сроки после которых они меня завернут с моими претензиями.

Так вот, как дать им дополнительную официальную мотивацию? Жить с плесенью на стенах, оно не только не приятно, но еще и не полезно, а начать ремонт, пусть даже за свой счет я не могу, потому что тогда нечего будет предъявить.
