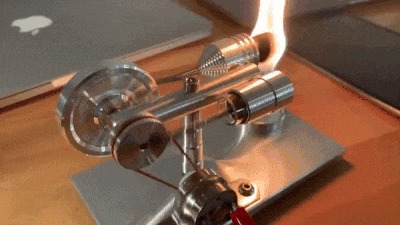

Двигатель Стирлинга — это двигатель внешнего сгорания, преобразующий тепловую энергию в механическую, причем работать может от любого источника тепла.

Изобрел и запатентовал этот двигатель Роберт, не поверите, Стирлинг в 1816 году.

Для запуска двигателя достаточно создать разность температур между верхней и нижней пластинами, поэтому двигатель может работать как и от подвода тепла к нижней пластине, так и от того, что верхнюю пластину охлаждают.

Гифки отсюда:

Всем привет. Из своих личных наблюдений я заметил, что людей, знающих основы работы 4-ёх тактного двигателя внутреннего сгорания больше, чем людей, знающих принципы окислительных реакций в организме человека. Но почему-то о таком мастодонте двигательной индустрии как двигатель Стирлинга или двигатель внешнего сгорания, знает мало кто. Сегодня мы этот пробел и восполним. А для ленивых как всегда есть видео.

Для начала совсем немного истории. Патент на данный двигатель принадлежит Шотландскому священнику Роберту Стирлингу, и получил он его более двухсот лет назад в 1816-м году. Идея подобных двигателей была не нова. Но именно Стирлинг дополнил его особым приспособлением, которое сам называл «Эконом», а в современной литературе его обзывают «регенератор».

Идея сделать двигатель мучала Роберта из-за альтруистических побуждений. Ему было жалко рабочих, которые гибли словно мухи при взрывах распространённых на тот момент паровых двигателей. А взрывались они достаточно часто и сильно, да ещё и паром обжигали всех подряд. Вот такой был хороший дядечка. Ну а теперь давайте попробуем разобраться в принципе работы двигателя Стирлинга. (на этом моменте всё же порекомендовал бы посмотреть видео, там наверно понятней будет)

Для начала возьмём цилиндр схожий с консервной банкой, запаянный снизу, а сверху поместим в него плотно прилегающий поршень. Затем начнём этот цилиндр нагревать, огнём например. Температура воздуха повышается, давление растёт, и начинает толкать поршень вверх.

Казалось бы что всё хорошо, но мы понимаем, что для обеспечения цикличности работы, нужно воздух охладить и снова сжать. Поэтому поднимаясь, поршень оголяет место подальше от источника огня, в котором мы поставим вокруг цилиндра радиаторы.

Но вот загвоздка, Воздух циркулирует слишком медленно внутри цилиндра, и не хочет подниматься вверх сам по себе, чтобы там охладится. Для этого в двигателях Стирлинга, есть второй поршень. Он не герметично расположен внутри цилиндра, а его цель просто перемешать воздух.

Когда внешний поршень максимально оголяет радиаторы, внутренний поршень занимает полость внизу – поближе к источнику огня, заставляя воздух перемещаться к радиаторам и охлаждаться. После этого внешний поршень сжимает уже охлаждённый газ, а внутренний поршень поднимается и освобождает место у огня. Далее цикл повторяется.

Этот самый радиатор и есть придумка Стирлинга, которая называется регенератор.

В целом это всё. Остальное частности. Конечно, есть много других модификаций двигателя Стирлинга, но для понимания принципа его работы этого достаточно.

В XIX веке двигатель активно использовали, а труды Роберта продолжил его брат Джеймс Стирлинг. Создав в 1843 году, на заводе Philips двигатель мощностью в 200 лошадиных сил. Затем, к началу ХХ века, одеяло первенство перетянули окончательно и бесповоротно двигатели внутреннего сгорания, которыми мы с вами сейчас и пользуемся.

Но многие компании, в том числе Philips и General Motors, продолжали создавать как прототипы, так и действующие модели этих двигателей, а шведы так и вообще наладили их производство и все подводные лодки ВМФ Швеции оборудованы именно «стирлингами». Давайте попробуем разобраться, почему их забросили в начале века, и для чего к ним возвращаются вновь.

Почему на замену «стирлингам» пришли двигателя внутреннего сгорания понять нетрудно, просто на тот момент они были более экономичные и выдавали большую мощность. Но технологии не стояли на месте, выдумывались новые сплавы и материалы. Это положительно сказывалось на производительности двигателей. Но все как-то уже привыкли к ДВС, и не хотели возвращаться к «стирлингам».

А вот компания Philips решила вернуться, и с 40 годов прошлого века вела довольно активные разработки в этом направлении. Их двигатели были установлены в общественном транспорте в Швеции. Ну а теперь давайте посмотрим, чем же двигатель Стирлинга лучше, чем старый добрый ДВС.

1. Двигатель работает без вибрации. Точнее она есть но её амплитуда в современных моделях составляет меньше 0,0000038 м (3,8 мкм). Говорят, что трудно понять работает двигатель или нет, даже если прикоснутся к нему ладонью.

2. Современные «стирлинги» имеют потенциальный и практический КПД выше, чем ДВС. Да что там говорить, вы только представьте, современный бензиновый двигатель, имеет КПД, 20-25 процентов. Это значит, что из каждых 10 заправленных вами литров бензина, только 2 литра работают, остальные просто греют воздух. А Джеймс Стирлинг смог достигнуть фантастического КПД в 30% почти 200 лет назад, в 1834.

3. Двигатель имеет широкий диапазон изменения частоты вращения, что позволяет использовать более простую коробку передач. 2-3 передачи.

4. Практически отсутствует расход масла, необходимость в его замене появляется крайне редко.

5. Из-за того, что внутри двигателя ничего не взрывается, у него гораздо выше ресурс работы. Простота конструкции и отсутствие многих «нежных» узлов позволяет «стирлингу» обеспечить небывалый для других двигателей запас работоспособности в десятки и сотни тысяч часов непрерывной работы.

6. Двигатель неприхотлив, и не боится грязи, пыли или любых солей в воздухе.

7. Ну и конечно всеядность двигателя. От сушёного навоза до урана. Неважно что в него заправлять. Главное, чтобы температура у нагревателя была больше, чем у охладителя.

Так же отдельно отмечу такую вещь как экологичность двигателя. В «стирлингах» проще выжечь всё топливо, тогда как в ДВС, этого сделать нельзя, приходится использовать различного рода каталитические нейтрализаторы (автолюбители их называют катализаторы).

Ну и почему же тогда при всех этих невероятных достоинствах, мы все ещё до сих пор не используем «стирлинги», спросите вы. Ну, потому что у них, конечно, есть недостатки, куда же без них. Первый и наверно самый главный недостаток — это их цена. В производстве они дороже, чем испытанные практикой ДВС. Они большие – это ещё один недостаток. Никак пока не получается сделать миниатюрную модель, с хорошим КПД, и высокой мощностью. Да и вообще отношение килограмма массы двигателя к выдаваемой мощности пока оставляет желать лучшего.

Так же очень спорный момент конструкции двигателя. Дело в том, что простую, но работающую модель «стирлинга» можно собрать дома в прямом смысле слова из консервных банок и воздушных шариков. Разумеется, КПД такой модели никогда не приблизится к промышленной, но всё же простота поражает. С другой стороны, конкурентоспособная модель двигателя собирается из очень дорогих сплавов и материалов, да и сам процесс довольно трудозатратен. Вместо воздуха, например используют водород или гелий под давлением более 100 атм.

Ну и пару слов в формате «чуть не случилось». В 60-70-е годы национальный институт сердца США спонсировал исследовательские работы по созданию искусственного сердца, в виде миниатюрного двигателя Стирлинга. В качестве источника питания выступал радиоактивный изотоп, излучающий в основном альфа-частицы (самый безвредный вид радиации). Но в последствии проект свернули.

NASA, всё заявляет о том что разработали двигатель Стирлинга на изотопах плутония 238. Установка весом всего в 1,3 кг, способна работать несколько лет. Правда мощность этого прототипа постоянно меняется. В 2012 году они говорили о 140 ватах. Теперь только 80. В качестве основного источника питания этот двигатель не используется, а вот как дополнительный уже не раз бывал на орбите.

На этом у меня всё, спасибо что дочитали. Всем бобра.
