Поляризованные реле типов РП-3, РП-4, РП-4М, РП-5 и РП-7 предназначены для коммутирования электрических цепей в аппаратуре автоматики, связи (в приемных и передающих цепях аппаратуры тонального телеграфа) и сигнализации. Также реле используется в составе устройств релейной защиты и автоматики как высокочувствительные и быстродействующие элементы.

Данные реле были разработаны в начале 50-х годов в ОКБ-3 завода Красная Заря, там же и было налажено их серийное производство.
Реле были скопированы с крупногабаритных поляризованных реле, установленных в системе управления ракетой ФАУ-2.

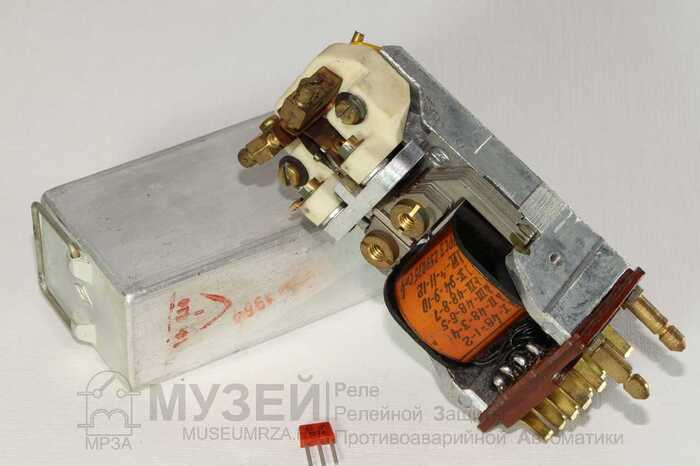

Реле РП5 — зачехленные, поляризованные, с одним элементом на переключение, предназначены для коммутации электрических цепей постоянного тока. Реле РП5 соответствуют ГОСТ 16121—86 и техническим уело виям РС0.452.020ТУ. Условия эксплуатации.

Температура окружающей среды от —40 до +50°С, для реле исполнения РВ4.520.002 - от - 5 0 до + 60°С. Циклическое воздействие температур —40 и + 50°С. Повышенная относительная влажность до 98 % при температуре не более + 25 °С.

Синусоидальная вибрация: вибропрочность в диапазоне частот: от 5 до 50 Гц —с амплитудой не более 0,6 мм; от 50 до 80 Гц — с ускорением 40 м/с2; виброустойчивость в диапазоне частот: от 5 до 20 Гц —с амплитудой не более 1,6 мм; от 20 до 30 Гц — не более 1,1 мм; от 30 до 50 Гц — не более 0,7 мм; от 50 до 80 Гц —с ускорением не более 50 м/с2. Ударная прочность. При многократных ударах с ускорением не более 350 м/с2 — 2000 ударов. Постоянно действующие линейные ускорения, направленные перпендикулярно осевой плоскости якоря, не более 50 м/с2, при этом не должно быть самосрабатывания реле; ускорения, направленные вдоль осевой плоскости якоря, не более 80 м/с2. Требования к надежности. Минимальный срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет.

Ток питания обмоток — постоянный (импульсный).
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях ……………………………………………….. 100
в условиях повышенной влажности …………………………………………………….. 5
при максимальной температуре (обмотки под током )………………………….100
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
между токоведущими элементами и корпусом………………………………….. 350
между контактами ……………………………………………………………………………….. 250
между обмотками ……………………………………………………………………………….. 110
в условиях повышенной влажности:
между токоведущими элементами и корпусом ………………………………210
между контактами ……………………………………………………………………………….. 150
между обмотками …………………………. …………………………………………………….70

Сопротивление электрического контакта не более 1,5 Ом. Масса реле не более 220 г. Материал контактов —ПдЦрХ-1, ВС-70 (для реле исполнения РВ4.522.000-01 — ЗлНк95-5).

ПдЦрХ-1 - палладиево-циркониево-хромовый сплав

ВС-70 - контактная пара вольфрам-серебро
