Всем доброго времени суток!

У меня в прошлом возникла необходимость закупиться токоизмерительными клещами. Главным критерием было измерение не только переменного тока, но и постоянного + ценник не выше ~1500...1700 рублей.

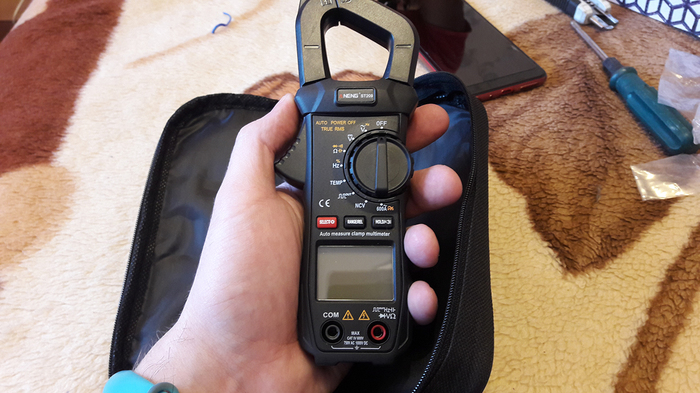

В итоге мой выбор пал на ANENG ST209 от оф.магазина на АлиЭкспресс

Так как отзывов на эту модель очень мало, а точнее их вообще нет - решил написать своё ИМХО об этих клещах.

Комплектация:

1. Сумочка;

2. Токоизмерительные клещи;

3. Термопара;

4. Измерительные щупы;

5. Инструкция на английском языке.

---

Общие впечатления:

Корпус полностью пластиковый, ни каких резиновых вставок нет. Собран хорошо, притензий к качествукорпуска нет. Все надписи видны хорошо, только скорее всего буковки на резиновых кнопочках со временем сотрутся. Щупы сделаны добротно, пользоваться можно. Сумочка самая обычная, ни чего такого в ней нет, но как доп.аксессуар - приятно. Даже крышечка батарейного отсека закрывается не абы-каким саморезиком в пластик, а полноценным болтиком с резтбой

Помимо основных функций измерения данный прибор обладает подсветкой дисплея

И никакущим фонариком

Данные клещи умеют измерять:

- Переменный ток;

- Постоянный ток;

- Переменное напряжение;

- Частоту переменного напряжения;

- Постоянное напряжение;

- Температуру;

- Сопротивление резисторов;

- Ёмкость конденсаторов;

- Режим "Прозвонка";

- Режим "Диод";

- Режим "Детектор скрытой проводки" NCV;

и ещё парочка неизвестных мне велечин и измерений которые можно посмотреть на странице прибора из Али.

---

А теперь перейдём к измерениям некотрых параметров.

Клещи брал исключительно для бытовых работ, а так как под рукой у меня нет профессиональных и образцовых измерительных приборов, то все основные показания будем сравнивать с мультиметром в самой жирной комплектации MD838P

Измерение ёмкости:

Измерение температуры моего тела:

Измерение сопротивления резистора номиналом 130 кОм

Измерение сопротивления резистора номиналом 100 Ом

Детектор скрытой проводки NCV средненький. Найти провод под напряжением глубоко в стене вам не удастся, а если вы все таки его нашли, то клещи будут издавать прерывистый писк с обозначением 1,2,3 или 4 индикаторов на дисплее, в зависимости от близости клещей к проводнику.

По поводу измерения переменного и постоянного токов.

Скажу что мерит но, точность для бытового измерения оптимальна.

Единственное мне неудаётся измерить потребляемый переменный ток приборов с маленькой мощностью. Например 40Вт лампочки, 30Вт паяльна и т.д.

Постоянный ток измеряет. Например DC-DC преобразователь 12/5В под нагрузкой потребляет со стороны 12В около 300мА что похоже на правду. С маленьькими токами типа 10мА, 20мА, 30мА опять загвоздка - значения прыгают.

В целом прибором доволен, учитывая то что стоимость клещей всего 1500 руб. Но если у вас есть средства на более дорогой девайс, на этот даже не смотрите.

Привет народ! В прошлой своей мини статье я затронул тему изготовления лицевых панелей в САПР KiCad. Теперь, я хочу рассказать о том, как я перешел на САПР KICad.

Я долгое время пользовался программой Altium Designer(около 3-х лет), потом я решил перейти на ОС семейства Linux. А в Linux как говориться своя атмосфера и с запуском WIndows программ, могут возникнуть проблемы. Правда, в Linux, есть очень хорошая программа - Wine, с помощью которой я запускал игры, и некоторый софт. За недельку ковыряний мне удалось запустить Altium. Есть сайт winehq, на котором можно посмотреть совместимость Windows программ(игр) с Wine.

Далее я стал искать альтернативы Altium'у, по функционалу и главное что бы софт запускался в Linux нативно, и желательно был кроссплатформенным. Я попробовал САПР Eagle, но она мне не понравилась -  были проблемы с 3D просмотром спроектированных плат и были ограничения в бесплатной версии.

В процессе поиска я нашел САПР LibrePCB. Ссылка на сайт - https://librepcb.org/ . Данный проект разрабатывают энтузиасты, и я на нем долго не задержался.

Следующим был KiCad. Поначалу я долго привыкал к интерфейсу, в дальнейшем я изучил горячие клавиши и прочие полезности этой программы. Это уже была полностью бесплатная САПР, с просмотрщиком 3д(привет трассировка лучами), который я так люблю.  В KiCad'е уже не было ни каких ограничений, он был полностью бесплатен и открыт. К тому же, у него была большая аудитория пользователей и пара больших  форумов, где можно было найти ответы на свои вопросы.

Ссылка на один из англоязычных форумов https://forum.kicad.info/

Пример рендера платы, со включенным режимом "трассировка лучами":

Конечно KiCad не идеален, есть много минусов. Например такой минус, как то, что нельзя использовать другие шрифты, кроме того, что забит где-то в исходниках. А как бы хотелось использовать гостовский шрифт(мне он очень нравится) или какой либо другой.

Что меня бесило - это стандартная цветовая тема оформления KiCad. Так как я особо не люблю белый цвет, особенно когда сидишь работаешь ночью, и экран монитора светит как прожектор, и от этого очень сильно устают глаза. Я полез в интернет и начал искать решение данной проблемы, в итоге я нашел различные цветовые темы.

Пример цветовой темы, которую использую я:

Ссылка на репозиторий с темами https://github.com/pointhi/kicad-color-schemes В репозитории на выбор светлые и темные темы.

Далее, я столкнулся с проблемой формирования BOM листов(списки компонентов) и сборочных чертежей. Дело в том, что при сборке плат, удобно на экране монитора видеть как сборочный чертеж, так и BOM лист. Я пробовал разбираться со встроенными генераторами BOM листов, но забросил со временем это дело.

Списки компонентов я составлял в гугл таблицах, что не очень удобно и требует внимательности + время. Поиски привели меня к плагину Interactive HTML BOM generation. Данный плагин очень сильно автоматизировал мою рутину при составлении BOM и облегчил монтаж печатных плат.

Плагин полностью автономен, после его запуска создается html файл, который не имеет каких либо зависимостей и может быть открыт любым браузером. Т.е. вся информация храниться в одном файле.

Ссылка на плагин https://github.com/openscopeproject/InteractiveHtmlBom

Пример работы плагина:

Видео о работе с плагином:

Чуть больше года я был пользователем ОС семейства LInux, пока не обновил железо своего ПК на платформу, на базе Ryzen. Что подтолкнуло меня на использование ОС Windows 10. Со сменной операционной системы, у меня не возникло желание сменить KiСad, на какой либо другой софт.

Прошу помощи с опознанием выделенной радиодетали.

Ноутбук Lenovo B560.

Всем доброго времени суток. В данной статье будут изложены плюсы и минусы использования переносной радиостанции "Baofeng" модели UV-5R.

Итак начнем:
Стоимость данной радиостанции в пределах 500 - 800 гривен или 1300 - 2100 рублей на сегодняшний день. Довольно приемлемая цена за такой прибор. Так же цена зависит от комплектации.
Производитель ( ну или описания интернет магазинов) заявляет нам о том, что ёмкость аккумулятора составляет 1800 мА/ч и и может проработать без подзарядки до нескольких дней.
На самом деле может проработать она в течении суток при использовании приемо-передачи раз в 30 минут.
По заявлениям диапазон рабочих температур от -20 до +60 С°. При морозе - 10 она имеет свойство просто выключатся, но это и бывает не часто.
Что касается антенны, которая идёт в комплекте, скажу сразу - можно с ходу её выбросить. И дело не в дальности действия (до 1-1.5 км прямой видимости) , а в том что она хрупкая.

Вот так выглядят стандартные антенны радиостанций, которые использовались в лесу на протяжении 6 дней.

Можно купить неплохую антену которая увеличит дальность действия радиостанции до 3-4 км прямой видимости и будет абсолютно не убиваемая. Называется "Retevis" 701 и стоит порядка 150 гривен или 330 рублей(фото скачано из интернета). Она на 2 сантиметра длиннее штатной антенны.

Прочность радиостанции где-то на 4 из 5. Одна из частых проблем - это поломка фиксатора аккумуляторной батареи. В данном случае есть два варианта развития: или снимать защёлку с донора или обмотать канцелярской резинкой.

Что касается влагозащиты - мелкий дождик она выдерживала и не раз. Но рекомендую в таких случаях носить радиостанцию в кармане с заблокированной клавиатурой.

На этом все. Спасибо за внимание!!!
