Всё началось как обычно, с вечерней прогулки по интернет-барахолке... а продолжилось несколько нестандартно. Обычно, этот аппарат выпускался в серебристом варианте с русскими надписями, экспортный же вариант, да ещё и в чёрном исполнении надо было брать и отрывать прямо сейчас. В итоге, в 11 часов вечера я уже шёл за этим экземпляром позднего советского или раннего Российского усилителестроения.

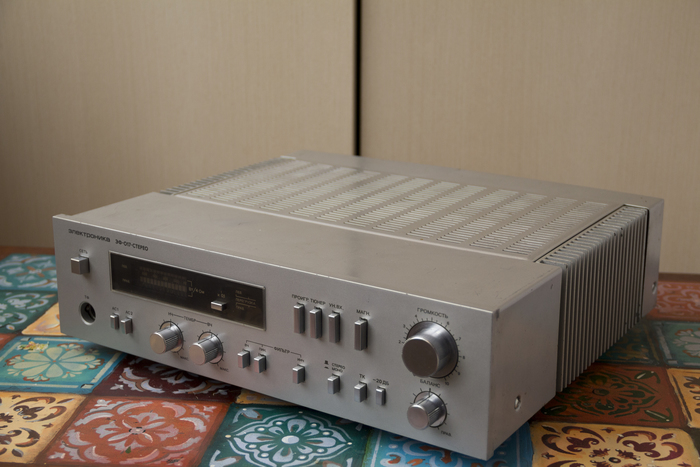

Выглядел усилитель таким образом. В целом внешнее состояние на четыре или на пять с жирным минусом. Но ни один элемент фурнитуры не был потерян, что уже радовало. Обычно ручки встроенного эквалайзера и накладки на кнопки селектора теряются только в путь.

Единственная серьёзная претензия по корпусу это, наверное, оплавленное стёклышко индикатора выходной мощности. В целом, это не было бы проблемой, но достать такое же от экспортного экземпляра не представляется возможным. Не знаю кто и как смог повредить так варварски панель, но видны следы того что оплавленный пластик пытались срезать. Прошлый владелец сказал что для него самого загадка откуда взялся этот дефект и раньше он его не видел. Ну что же, придётся поверить на слово.

Текст вокруг регулятора громкости тоже чутка подстёрся, но не критично, особенно учитывая что передняя панель сделана из чёрного пластика и при истирании краски не так сильно бросается в глаза как на серебристом варианте этого усилителя. На фото, кстати, пока аппарат до каких-либо работ.

По техническому состоянию заявлялся как полностью рабочий, бабушка по вечерам молебны слушала исключительно в наушниках. Но, честно говоря, мне было не сильно важно насколько он исправен, я брал его только из-за самого факта его существования. Итак, вскрывшиеся проблемы:

- Отвал правого канала при подключении эквалайзера
- Неисправность одного столбца индикатора выходной мощности

- Трещащие регуляторы

- Плохо прожимающаяся кнопка TONE

- Не горящий индикатор входа TAPE 1 селектора

Оказалось что вместо прямоугольных светодиодов здесь стоят древние АЛ310А, при том и в индикации селектора, и в индикаторе выходной мощности. И то ли в 1995 году урожай светодиодов был не очень, то ли они сами по себе были не надёжные, в общем, поломка индикаторов заключалась исключительно в оборванных светодиодах. После их замены всё заработало как надо.

Регуляторы почистил и смазал веретёнкой, треск ушёл. Заодно плеснул маслица в кнопку TONE. которая подключает эквалайзер, помогло.
В неисправности правого канала эквалайзера оказался виноват мёртвый электролитический конденсатор на что-то вроде 10мкф, после его замены всё ожило. Впрочем, в аппарате 90х годов я бы менял все конденсаторы чисто ради перестраховки. Да я собственно так и сделал.

По питанию пришлось делать так, ибо в экспортном варианте почему-то решили не использовать обойму и конденсаторы под винты, а воткнули аксиальные на плату. Аксиальных не нашлось, пришлось выходить из положения. Хотя, в интернете так люди уже делали. Пока полёт нормальный, надеюсь винтовые соединения не расслабятся. (На вертикальную плату прикручивались конденсаторы под винт)

Кстати, внутри фонокорректора вместо резисторно-конденсаторной сборки стояли отдельные резисторы и отдельные конденсаторы. В целом ничего такого, просто интересно.

Вот так выглядит экран фонокора, такое ощущение что его спёрли прямиком с какого-то тюнера.

По внешке аппарат был помыт, но так как его серебристая версия не славится хорошей краской, я и этот отмывал крайне аккуратно. Впрочем, то ли к 95 году нашли запасы нормальной краски, то ли на экспорт изначально лучше делали, но водой с мылом у меня ничего не смылось. (Я не беру ответственность за ваши повреждённые панели, всё на свой страх и риск, качество окраски может плавать)

Крышку я хотел перекрасить только в месте где вскрылся метал, но пришлось положить слой по всей поверхности чтобы неравномерность не так бросалась в глаза. Конечно, при ближайшем рассмотрении видно что там было пятно, но так куда как лучше чем было.

Клавиши тоже оттёр и изготовил замену для поролоновых прокладок под клавиши. Родные хотя ещё и не превратились в неприглядную массу, уже изрядно потеряли в упругости и деформировались.

Кстати, так я храню фурнитуру пока работаю над самим аппаратом, а как это делаете вы?

А вот так аппарат выглядит сзади.

Кстати, в паспорт усилителя был вложен такой листик на латышском языке.

Используйте усилитель U-7III с соответствующим комплектом радио аппаратуры чтобы снизить влияние каждого компонента и улучшить тепловой режим всего комплекса, для этого расставляйте аппаратуру как описано:

Спасибо что прочитали, задавайте ваши ответы и пишите ваши комментарии! Сегодня без демонстрации работы, особенно нечего демонстрировать на видео, это надо слушать.

На самом деле, этого компьютера у меня уже нет, но вот фото остались. Так что я подумал, возможно кому-то будет интересно про него почитать.

Корпус компьютера полностью выполнен из пластика, по этому разборку надо осуществлять крайне осторожно.

С завода PC1512SD поставлялся с 3.5" FDD и 5.25". На фото же видно, что кто-то до меня уже заменил флоппарь на жёсткий диск формата MFM. Кстати, этот жёсткий диск мне тогда удалось оживить, налив на ось шагового мотора WD40. После этого диск даже определилсч

На правой грани за пластиковой дверцей располагается отсек для карт расширения. Один слот уже занят контроллером MFM диска.

Всего можно установить три дополнительных карты.

Под базой монитора находится отсек для 4х батареек типа AA. Они нужны для того чтобы питать встроенный RTC. (На машинах класса XT часы обычно располагались на отдельной плате расширения, здесь же они уже интегрированы в плату.)

Блок питания этого компьютера располагается в мониторе, а к системнику питание подводится вот таким вот огромным дином. Второй дин используется для вывода видео.

А так выглядит задок аппарата. Кроме питания и видеовыхода есть ещё LPT и широкий COM порты.

На левой грани располагается решётка спикера, гнездо под клавиатуру и мышь, а так же регулятор громкости спикера. Да-да, здесь это можно было подстроить. Кстати, то что Амстрад использовал при разработке своих ПК проприетарный формат клавиатуры, это позволило им сохранить совместимость клавиатур между машинами XT и AT класса. (у честных IBM PC они между собой не совместимы)

Мышь странной формы, но на удивление удобная.

Ну и клавиатура, больше всего по раскладке напомнила мне IBM Model F. У неё тоже ряд функциональных клавиш расположен вертикально и слева от основного блока.

Материнская плата занимает практически всё место внутри компьютера. Как видно, на ней уже распаян контроллер FDD, а так же прямо с неё берётся питание для жёсткого диска и привода.

Имеется возможность дополнить 8086 процессор 8087 сопроцессором.

А вот так система видится чекитом. Уже не помню почему он видит два раздела на диске по 21 метр, по факту сам диск был 20 МБ и весь форматирован под дос.

Монитор тут, кстати, монохромный. Может выдавать CGA цвета в оттенках серого. Учитывая что это были в основном рабочие компьютеры монохромный дисплей не такой уж и минус. Хотя бывали модели и с цветными экранами.

Ну и напоследок, индикатор "В работе"

Спасибо что дочитали до конца. Буду рад почитать ваши комментарии.

Вообще, я хотел написать этот пост когда аппарат будет полностью готов, но тянуть больше некуда. Представляю вам аппарат с множеством лиц, с небольшими изменениями он был известен и как Ростов, и как Илеть, и как Санда, и как Снежить, и как Кливер, и как Иссык-куль но по сути это всё более или менее один катушечник.

У меня вот под маркой Союз, да ещё и экспортный, все надписи выполнены на английском языке.

Приобретён он был зимой прошлого года, в нерабочем техническом и достаточно плачевном внешнем состоянии. Но всё было не так плохо как я думал.

Пластик был в ошмётках ржавчины с плёнки, а металлическая накладка покрылась каким-то налётом с брызгами(?).

По электронике работали только двигатели, и то по тому, что они запитаны сразу от трансформатора. А вот логика молчала полностью. Проблема оказалась крайне тривиальной - умер мостик в блоке питания.

Трофеи. Были заменены все электролиты, кроме неполярных.

Конденсаторы по питанию пришлось поставить через проставки, чтобы они не болтались в кассете. Получились такие суши.

А вот так выглядит аппарат без передней панели.

Сзади есть удобная калитка для быстрого доступа к платам.

По механике пришлось отполировать тонвал, обводные стойки, направляющие, натяжители. В общем, всё что движется было подвергнуто тщательному осмотру с пристрастием.

Тут можно увидеть состояние стоек до полировки.

И после.

Конечно же, полировке подверглись не только внутренние детали, фурнитуру тоже подновил. Пластиковые ручки сильно не нуждались, а вот крепёж панели и ролика хорошо посвежели.

Ведущий двигатель был вынут из магнитофона.

Разобран

Отмыт от старой смазки, смазан по новой и собран обратно.

После этой процедуры двигатель стал работать куда тише и приятнее. А выбег составил 31 секунду после некоторой приработки. Так же, пока я был внутри, почистил и смазал счётчик ленты.

В итоге, после сборки аппарат стал выглядеть просто великолепно.

От налёта не осталось и следа.

В одном из стрелочников пришлось заменить лампочку подсветки.

На крышке есть небольшой дефект ближе к левой верхней части, но я готов ему его простить.

Кстати, на передней панели у него ошибка, усилителя нет, а надпись "STEREO POWER AMPLIFIER" есть!

Сзади информация, гнёзда входов/выходов и заглушка. Если бы это был Союз-110, у него был бы ещё встроенный усилитель мощности.

В итоге он пишет/воспроизводит, перемотки работают, и автостоп автостопает. Так почему же я сказал что ремонт не закончен? Всё дело в том, что такую технику не достаточно просто отремонтировать, её ещё нужно настроить, а у меня нет достаточного оборудования чтобы это сделать. Нужна настроечная лента, тензометр, хороший осциллограф и так далее. В общем, дел тут ещё не на один вечер. И по-хорошему, делать это нужно с новыми головками. По тому что на фото видно как выработаны родные, хороших верхов с них уже не получишь.

Спасибо что прочитали, надеюсь увидеть ваше мнение в комментариях.

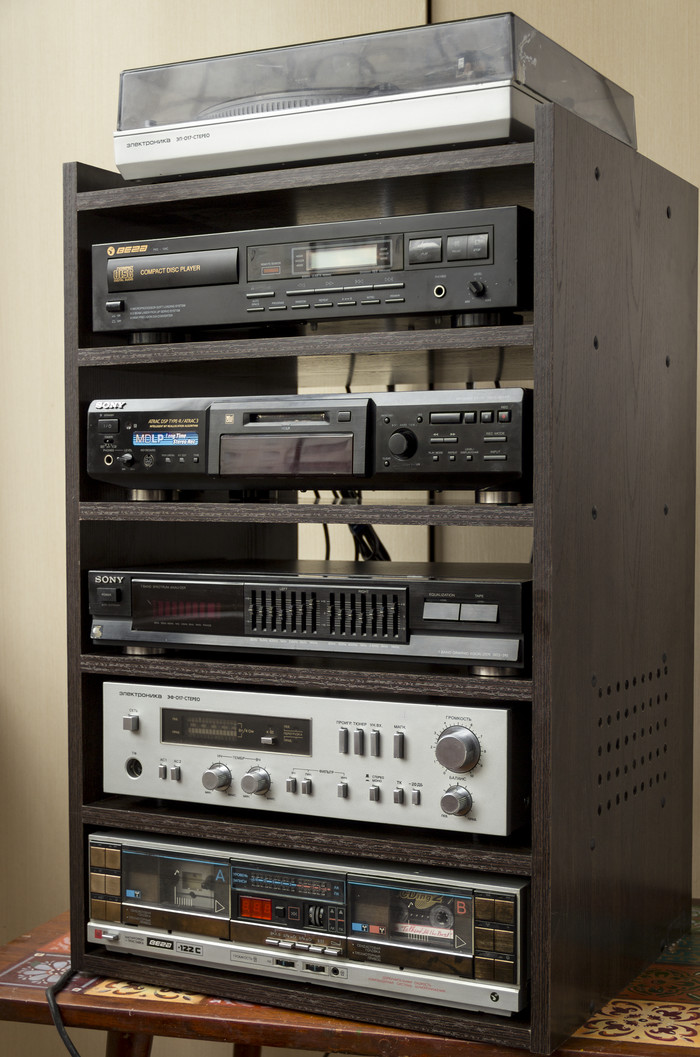

Признаюсь честно, я бы мог прожить без этого предусилителя, меня вполне устраивала моя стойка. Но когда видишь аппарат за четверть цены руки сами тянутся к кошельку. Ну не удержался я, и теперь у меня есть УП-001. Продавался он по такой цене по тому что был списан с организации и непроверен.

Был он грязен и неопрятен, а так же нехватало одного толкателя кнопки

И таким стал после чистки. Толкатель кнопки нашёлся внутри аппарата. Пятна на ручках посередине случайно сделал я, это последствия полировки. В будущем я это исправлю, просто сейчас нет времени этим заняться.

Сетевой разъём пришлось заменить, благо нашлась радиотехника пожертвовавшая своим и которую мне было не жалко. Проблема была в том что держатель предохранителя был сломан и не давал стабильного контакта, а этот аппарат стоит того чтобы его защитить.

Колодка, которую я поставил более новая, по этому у неё не так утоплены внутрь штыри.

Внутри это выглядит так, были заменены все конденсаторы кроме фильтров в БП. Как показала проверка, они ещё живые.

А вот регулятору баланса не повезло, он фонил в крайних положениях даже после чистки, пришлось призвать на помощь колхоз и стянуть его проволокой. Только так удалось избавиться от фона.

Регулятор громкости тоже был почищен.

В усилителе до меня уже полазали, кем-то был добавлен дублирующий вход магнитофона на правую грань аппарата.

Отпаивать и убирать не стал, я всё-равно её не вижу, да и пустая дыра в корпусе хуже чем дыра с разъёмом.

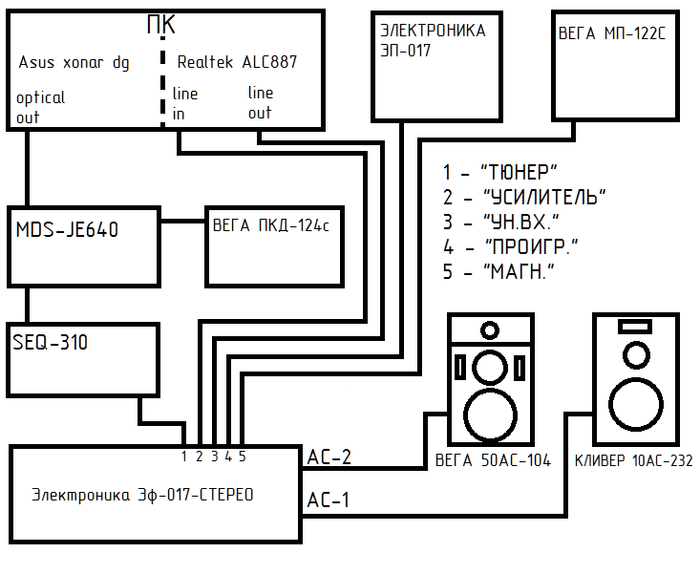

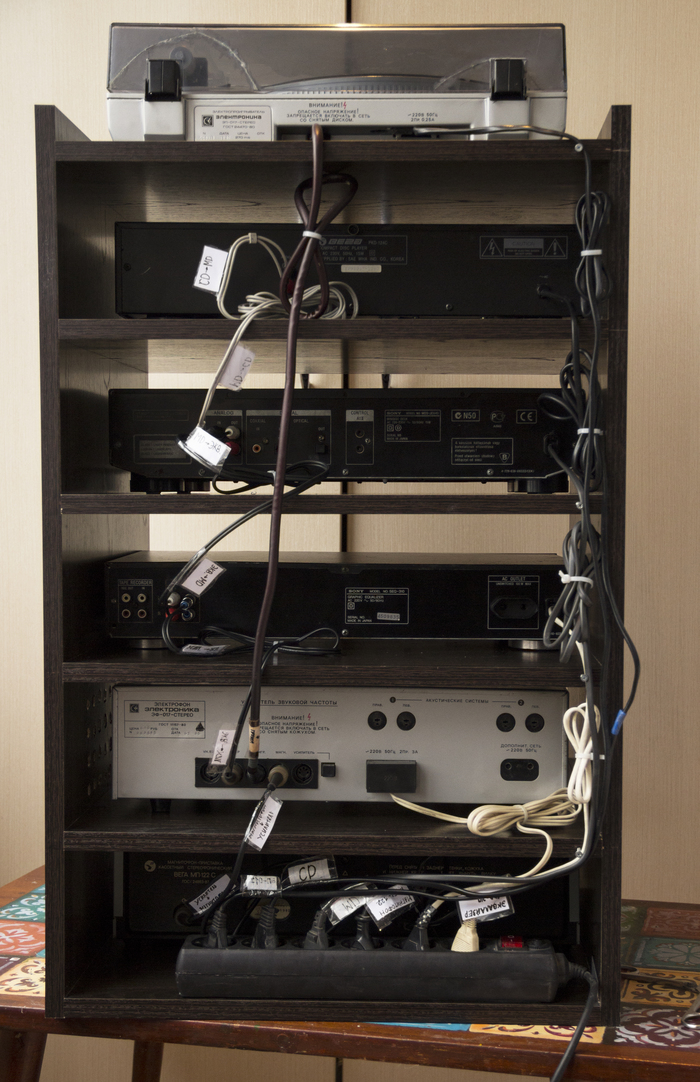

Входов здесь достаточно для всей моей аппаратуры.

А так же очень удачно что выхода два, один пошёл на запись в Line IN моего ПК, другой - на вход мощника Электроники 017.

А теперь секция вопросов к счастливым обладателям такого же аппарата.
На фото ниже можно заметить что шток и ручка выбора режима (вторая сверху) как-бы под углом к земле. У вас так же?
И по поводу тембров, когда их подключаешь звук становится как-бы глуше, это нормальное поведение или всё-таки стоит искать проблему?

Спасибо за то что дочитали до конца, буду рад почитать ваши комментарии.

Казалось бы, о чём писать пост в ремонте простой настольной лампы? Но эта лампа не такая как все!

Как обычно, прогуливаясь в воскресенье по барахолке, я наткнулся на этот интересный экземпляр советского, а скорее уже слегка постсоветского, прошлого. Стоил светильник немного, так что я его забрал.

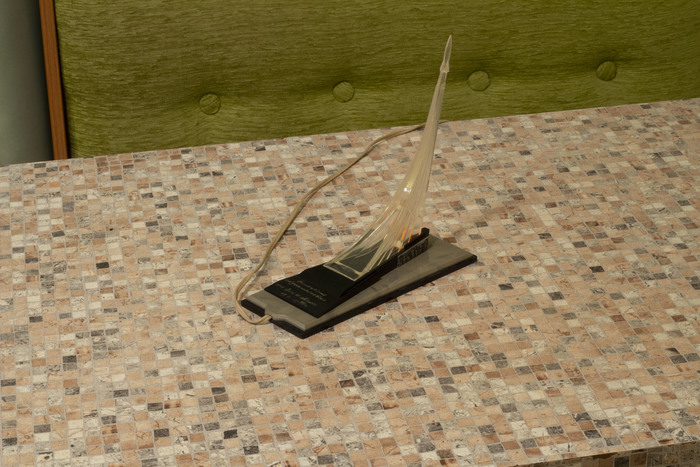

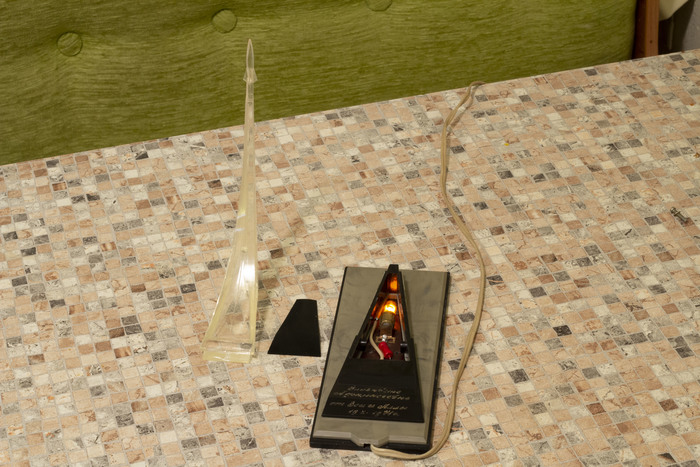

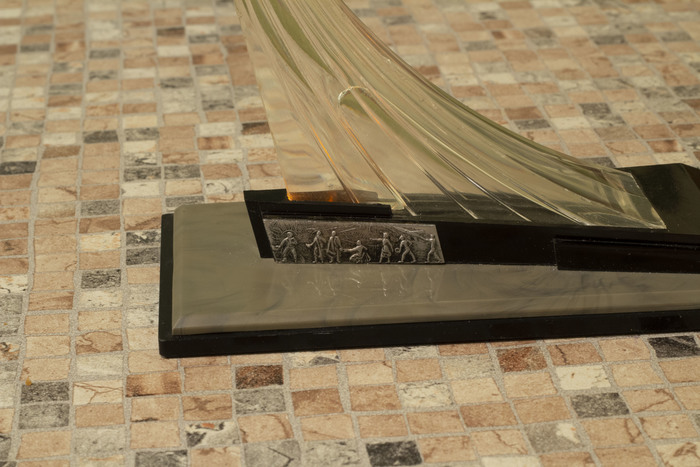

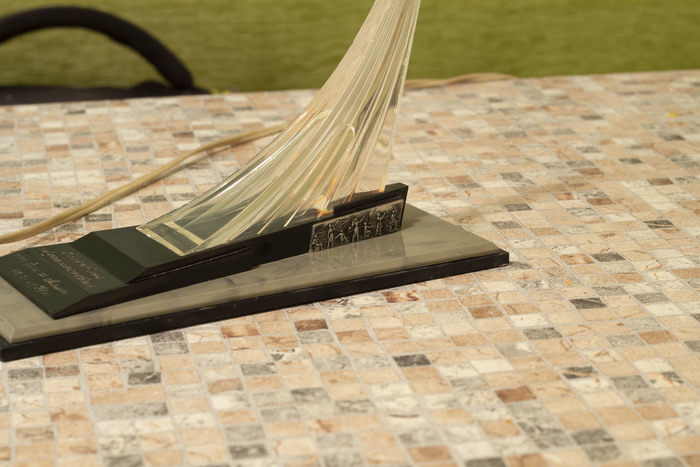

Это "Сувенир-светильник Новосибирск-С", с сенсорным управлением и диммером.

Орган управления тут один, эта металлическая пластинка. Логика работы тут такая - короткое прикосновение включает или выключает светильник, а длинное изменяет яркость, при том направление изменения яркости чередуется, то есть для регулировки вниз не требуется прогонять через максимальную яркость.

Кстати, пока он подключен к сети, светильник будет сохранять заданный уровень яркости.

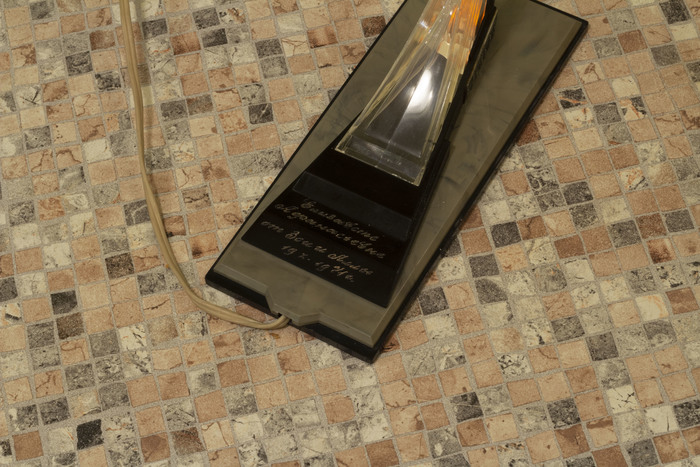

На дне есть бумажка с ценой, либо это уже какие-то не очень советские рубли, либо она стоила как целая зарплата. По косвенным признакам можно судить что выпущено это изделие в 90-91 году.

Дефект моей платы выражался в цикличном изменении яркости от минимальной к максимальной и обратно, после замены конденсатора ничего не поменялось. После проверки большей части элементов подозрение пало на микросхему. Собственно в ней проблема и оказалась, после замены всё заработало в штатном режиме.

Внутри такая плата, фото с уже заменённой К145АП2.
Изначально микра датировалась 90м годом. Так же эта схема чувствительна к фазировке, фаза всегда должна идти к первому зажиму, иначе работать не будет. Второй зажим держит одну сторону нагрузки и ноль, а третий вторую сторону нагрузки.
