Посчастливилось мне почти случайно заполучить чипсетную "двойку" за бесценок, мать не то чтобы топовая, но хорошая.

Чипсет тут Headland, максимально держит до 4Mb RAM.

Хотя на самом деле эта цифра меньше, около 3872k из-за всяческих Shadowing основного и видеобиоса. В зависимости от настроек она может быть чуть больше или меньше.

На этом фото состояние в котором она ко мне попала, ну после того как я снял с неё пыльный валенок.

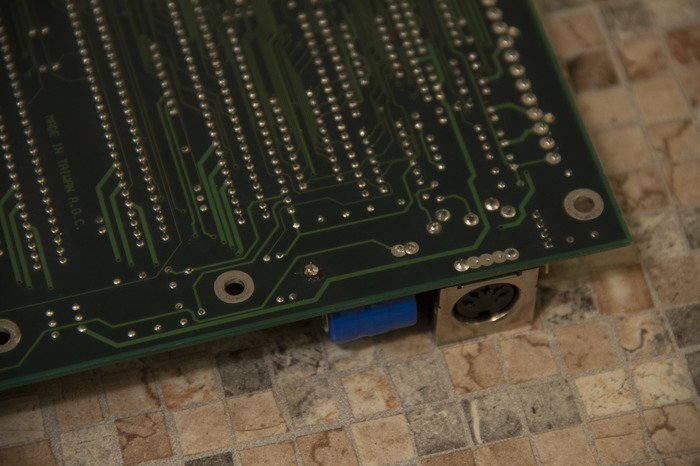

Что нужно сделать перво-наперво? Выпаять чёртов бочонок смерти! ! Дело в том что эти синие аккумуляторы не рассчитаны на 20-30 лет, много старых плат разъедает электролитом из этих подонков. Как правило после такого они уже не восстановимы, если вы не маньяк готовый перепаять многослойную плату

На моей плате он уже меняный, но даже так по нему уже поползла зелень, так что будем менять его на что-то более практичное.

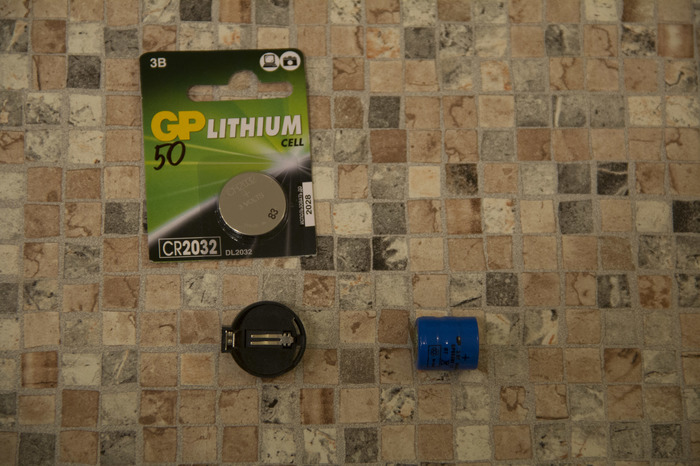

Закупил обычную батарейку CR2032, такие используются в современных компьютерах для поддержания настроек CMOS и часов.

Но так как плата сделана с учётом установки аккумулятора, она подзаряжает аккумулятор во время работы. А что будет если попробовать зарядить батарейку? Взрыв, вот что будет.

А я этого не хочу, так что придётся нарушить цепь зарядки аккума.

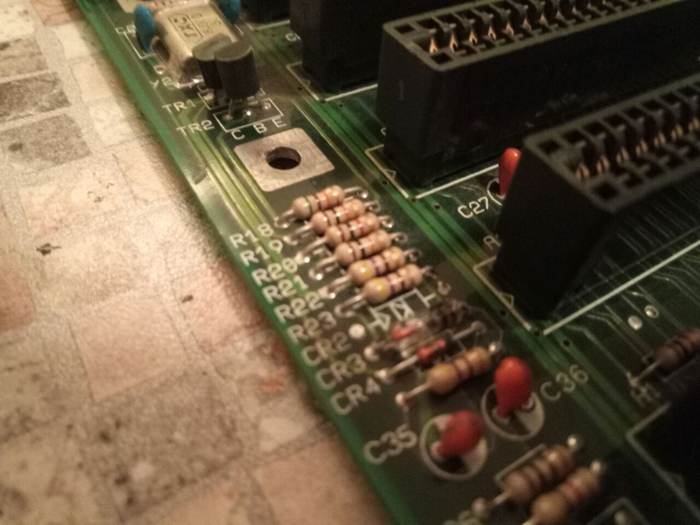

Путём прозвонки линни +5 вольт от БП через 1 диод(CR1 на плате) и осмотром плюсового контакта посадочного места элемента питания был найден 2 диод (CR2 на плате) который я и выпаял. Теперь батарейка не будет заряжаться и не бахнет прямо в системнике.

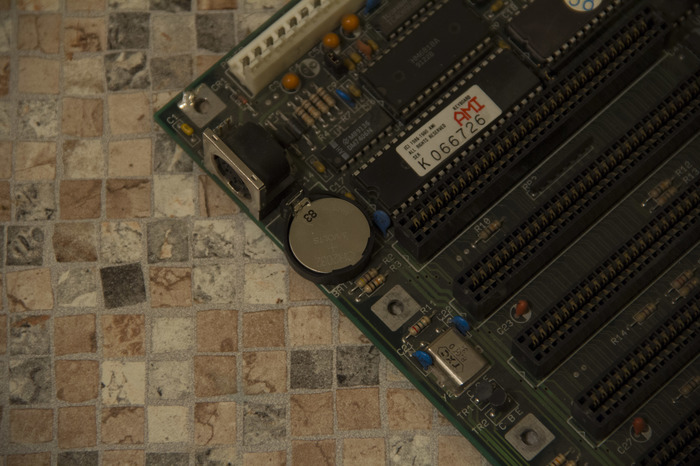

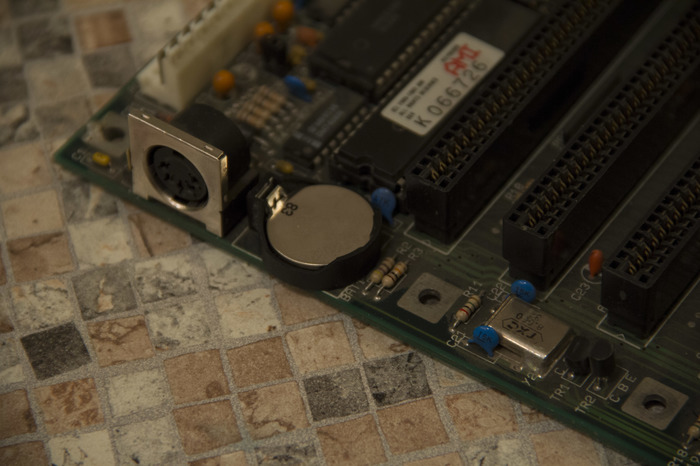

Запаял кроватку и установил новую батарейку.

Конечно, она слегка выпирает за край платы и для некоторых корпусов это будет критично, но всегда можно купить вертикальную кроватку и исправить положение.

И тут Остапа понесло! Я решил добить память до возможного максимума.

Поискав информацию я, нашёл описание платы на этом же чипсете и таблицу объёма памяти.

Кому лень переходить - вот она ниже.

Из неё видно что для работы 4mb нужно вынуть всю память в DIP корпусах и поставить 4 модуля SIMM в слоты.

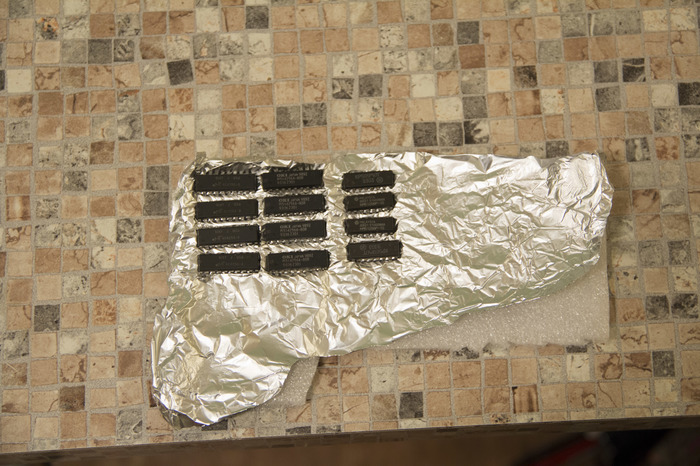

А  DIP память мы закуркуем, ещё пригодится. Просто так в вспененный полиэтилен совать микросхемы не стоит, статика знаете ли, так что втыкать будем через фольгу.

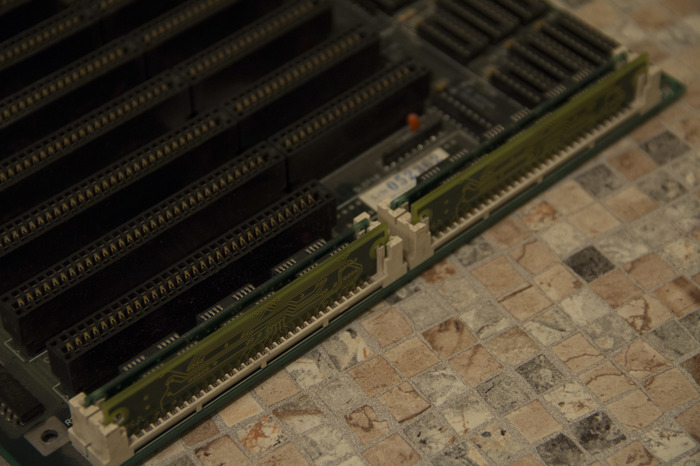

30-pin SIMM модулей у меня не то чтоб много, но есть из чего выбрать. Тут есть как 256k плашки так и 1mb.

Модули памяти в 286 и в 386SX ставят по 2 штуки, таков размер одного "банка памяти", это связанно с разрядностью процессора. Так, например, в 386DX  размер 1 банка составляет 4 плашки.

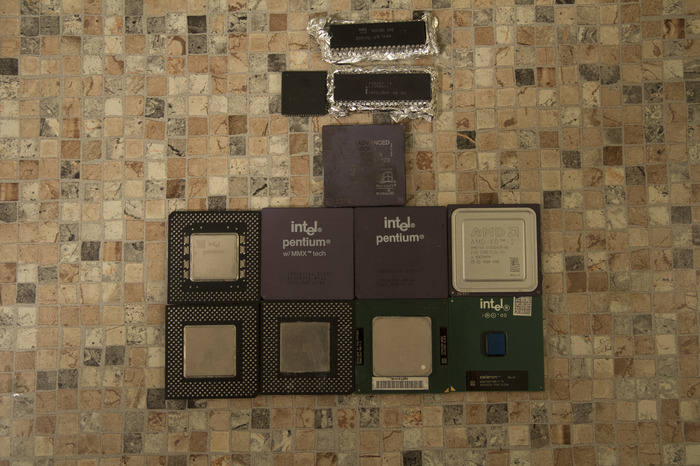

Кстати о процах, вот их столько у меня на данный момент, это не коллекция а побочный эффект от сборки старых ПК.

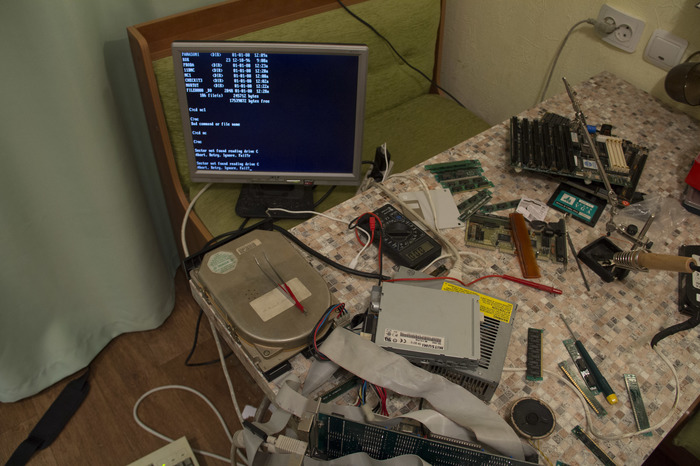

А вот такой срач я обычно развожу пока работаю, убирать потом так лень.

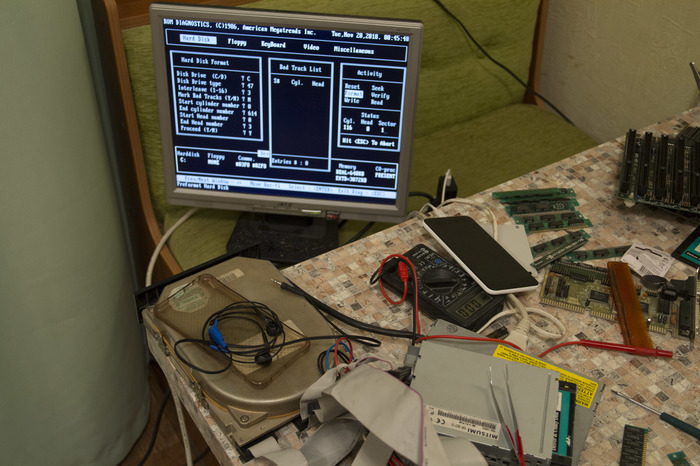

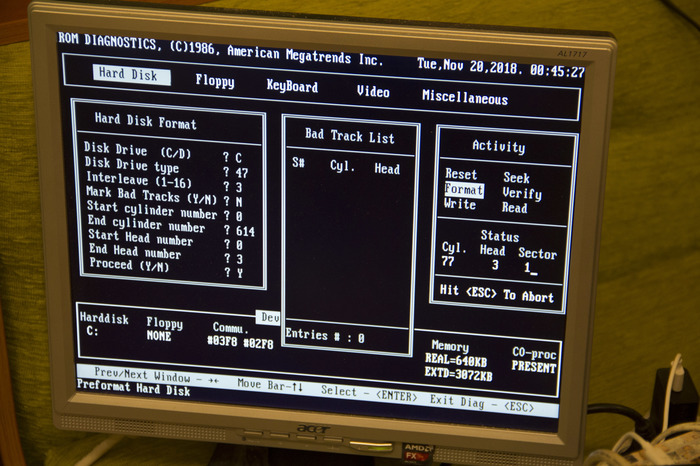

Ну и пошло-поехало, я решил отформатировать попсовый MFM диск ST-225 из диагностической программы самой материнки, это у неё в роме биоса есть. Отсюда можно проверить диск, отформатировать на низком уровне(LLF), выставить интерлив для конкретного диска и всякие другие фишечки. Очень удобная фича.

Вот он на столе слева

Решил слегка прибраться для фото

(кстати продактплейсмент Гринфилда и гостевых чашек)

После LLF нужно разбить диск на разделы FDISK и логически форматировать привычным FORMAT.COM.

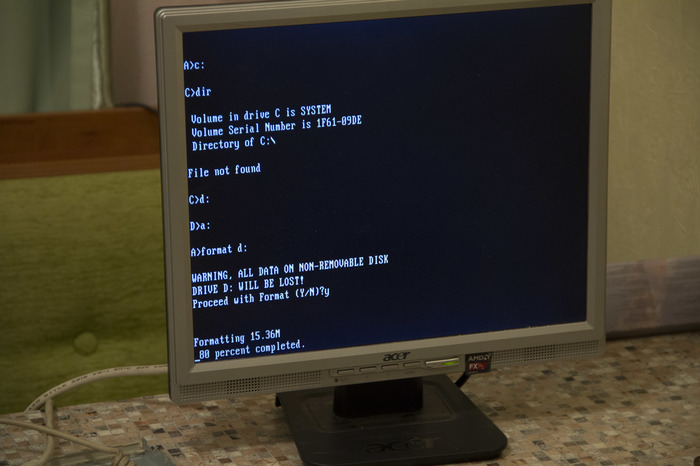

На фото форматируется диск D на 15 метров.

Систему я решил не ставить, просто скопировал на диск C: парковщик чтобы при своей забывчивости не запороть блины.

Вот так системная плата стала выглядеть после всех экзекуций.

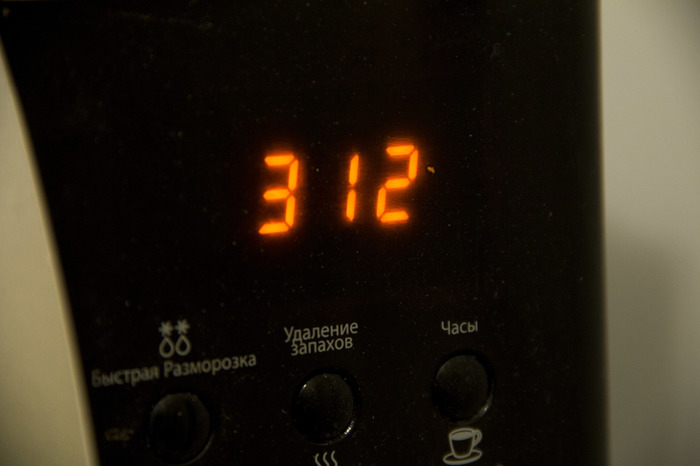

А вот так стали выглядеть часы! Всем спокойной ночи спасибо за внимание!

Не знаю когда смогу написать ещё пост ибо видео снимать решительно некогда.

Привет, пикабу. Продолжаем ковыряться в старом железе и обозревать его по мере сил.

Сегодня у нас на столе лэптоп из той эры когда это слово не было синонимом ноутбука.

Я нашёл этот экземпляр на одной интернет-барахолке 24 мая 2018 года в Химках, он выдавал ошибку жёсткого диска и ругался на севшую батарейку.

Помогли мне в транспортировке этого агрегата некто deadelf и TomFarr. Спасибо им огромное за это.

T3100/20 является одной из разновидностей T3100, отличие заключается в большем жёстком диске. 20mb против 10mb в оригинале.

Пройдёмся по внешнему виду

В закрытом состоянии являет собой типичный кирпич с вентиляционными отверстиями.

Спереди расположена защёлка, удерживающая крышку в закрытом положении

Справа виднеется морда флоппи привода на 720k.

Сзади выглядывает вентилятор встроенного БП, разъём питания, переключатель рабочего напряжения и тумблер включения. Никаким ATX тут и не пахнет, всё вручную.

Ручка для переноски служит как заглушка для портов и как подставка для удобного расположения лэптопа.

За ручкой скрываются COM/LPT/CGA разъёмы и стойло DIP-переключателей для некоторой конфигурации самого ПК, они не относятся к видеокарте.

Так же на задней стенке находится такая вот бумажка с инвентарным номером из "Института США и Канады АН СССР". Её наличие придаёт компьютеру некоторый исторический вес, приоткрывает завесу тайны кто и как им пользовался раньше.

Шильдик с днища корпуса, я подозреваю что произведён ПК был в 1987 году, ибо на этот год сбрасываются встроенные часы и "0871B" очень похоже на какой-то Date Code.

А что у него внутри?

После откручивания пяти саморезов  на днище и трёх сзади можно отщёлкнуть клипсы и поднять верхнюю часть корпуса. Только вот обслуживать T3100 предлагается именно так.

Контакты с монитора обжаты напрямую в материнскую плату и отключить их можно только откусив хвосты полностью. Стоит отметить что более поздние модификации T3100 избавились от этого недуга и полноценно разбираются.

(Рисунок из родного Maintenance Manual)

На фото выше видно что располагается под клавиатурой. Как не сложно заметить, материнская плата состоит из двух плат соединённых шлейфами. Крайне странное и ненадёжное решение для портативного устройства.

80286 CPU в LCC корпусе под пассивным охлаждением.

Пример процессора в LCC корпусе.

Родная батарейка была на 3.6v, мой костыль же выдаёт всего 3.0v. Но для поддержания содержимого CMOS этого оказалось достаточно. Скорее всего это будет переделано когда у меня будет больше свободного времени. Возможно что никогда.

Это механический датчик открытия крышки. На материнской плате стоит источник света и фотодиод, при открытой крышке путь лучу перекрывает лепесток. Напоминает механизм автостопа из электрофонов.

Тип жёсткого диска здесь RLL, с японской цоколёвкой и собственным контроллером.

По углам закреплены резиновые демпферы для уменьшения вибраций жёсткого диска.

Находится он внутри металлического кейса и прикручен к железной рамке внутри корпуса.

Аксессуары

К сожалению, у меня нет для него ничего из доступных расширений и аксессуаров

(Фото страниц из Reference manual для T3100sx)

Для T3100/20 были доступны.

- Внешний FDD 5.25" на 360KB

- Expansion Box, в который можно было вставить до 6 ISA-8 карт расширения

- Lan Card

- Модуль RAM, по официальным данным мой лэптоп понимает до 5MB RAM.

- Floppy Link, это ISA-8 плата для IBM PC позволяющая передавать данные без подключения внешнего FDD.

Помните, LPT был подписан как PRT/FDD? На левой грани есть тумблер который и определяет режим работы LPT порта.

Документация

В комплекте к лэптопу идёт три руководства в картонной коробочке и брошюра "быстрый старт".

Это комплект документации от T3100sx, я не смог найти фото подобного от T3100/20.

И тут у меня кончились доступные блоки для вёрстки поста. Спасибо что прочитали, вторая часть очень скоро.

Часть 2

Cлучилось мне однажды купить на барахолке этот калькулятор. У него не работали 2 тумблера и порван провод. Так он и лёг в шкаф на долгие пол года. И сегодня мне захотелось его покапать. А раз уж у нас давно не было поста про калькуляторы - захватил с собой и фотоаппарат

Выпускался он с 1977 года, какой год моего агрегата я не нашёл (может плохо искал)

Фото получились темноватые, но не желтее чем в жизни. Пластик выцвел под УФ лучами от солнца.

Обыкновенный бухгалтерский настольный калькулятор с функциями

- корня

- памяти

- процента

Имеет 11 разрядов знаков и  один для отображения знака минус.

Внутри горсть резисторов, конденсаторов и кусок гетинакса...

Рулит этим всем чип от NEC, D1220C. Но даташит на него я не нашёл, опять таки может плохо искал.

Похоже что материнская плата разведена на компьютере, хоть и вручную.

А вот эта нарисована человеком на бумаге, преобладают плавные линии.

Сопля здесь заводская, не знаю для чего она нужна.

Получилось криво, но работает. И это не угольки... это жжёная кислота вперемешку с канифолью.

Забавно что подложка для клавиатуры сделана из железа и привинчена на винты.

Всё из чего он состоит.

Шильдик.

Ну и собранный в конце-концов калькулятор.

Спасибо за просмотр.

Следующий пост будет скорее всего про продукт этой же компании, но уже намного сложнее...

Каким компьютером вы пользовались в 1996 году? Дома, на работе? Скорее всего это было что-то уровня 80486, максимум Pentium MMX. Но были в нашей стране и люди, которые пользовались ПК с цветастым яблочком!

В 90х компания Apple  переживала не лучше времена.

— Изгнание Стива Джобса советом директоров

— Проблемы со стабильностью классической Mac OS

— Ухудшение качества материалов

— Неудачная попытка выйти на рынок бюджетных PC

То о чём я вам сегодня расскажу и есть одна из моделей нацеленных на средний сегмент рынка.

Железка продержалась совсем немного, компьютер был представлен 22 апреля 1996г, а его продажи прекратились 19 сентября 1996 года.

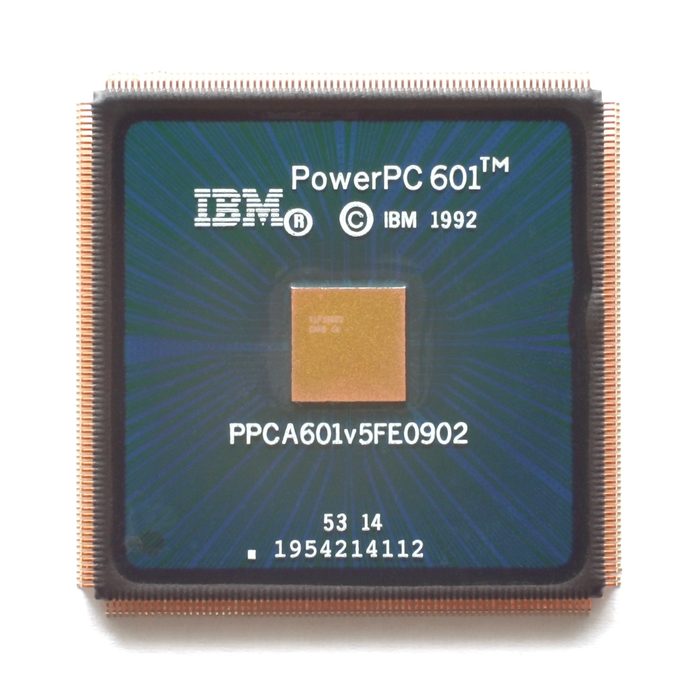

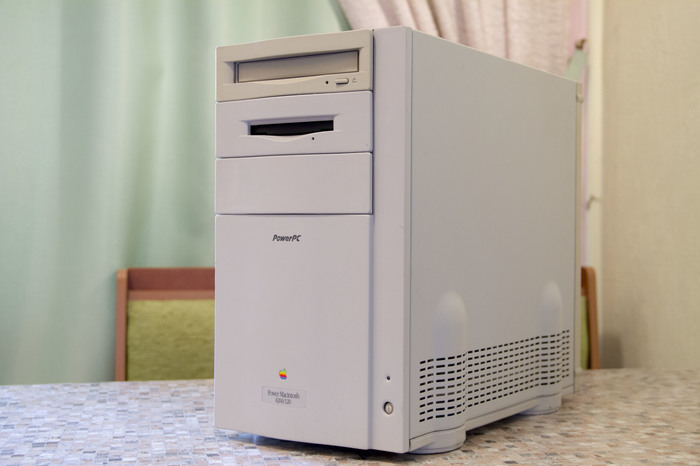

На передней панели красуется надпись Power PC, а внутри установлен процессор PowerPC 601 c тактовой частотой 120 MHz.

Процессоры линейки PowerPC это результат сотрудничества IBM/Apple/Motorola.

IBM получала покупателя, Apple процессор для своих новых PC, Motorola была вовлечена Apрle в качестве производителя этих самых процессоров.

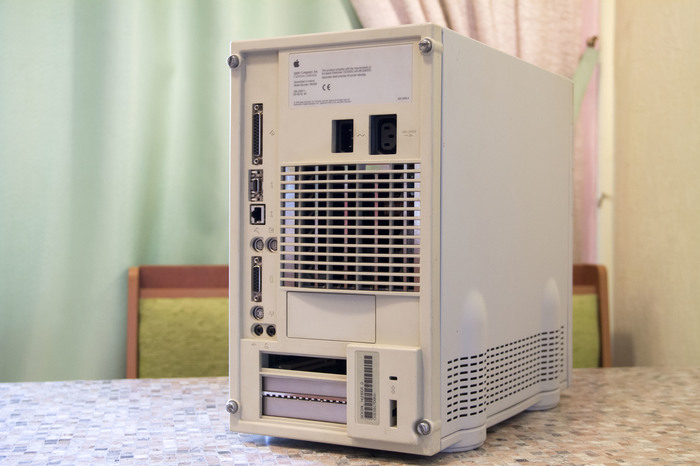

Вид сзади

В сети есть хорошая таблица что к чему согласно пиктограммам.

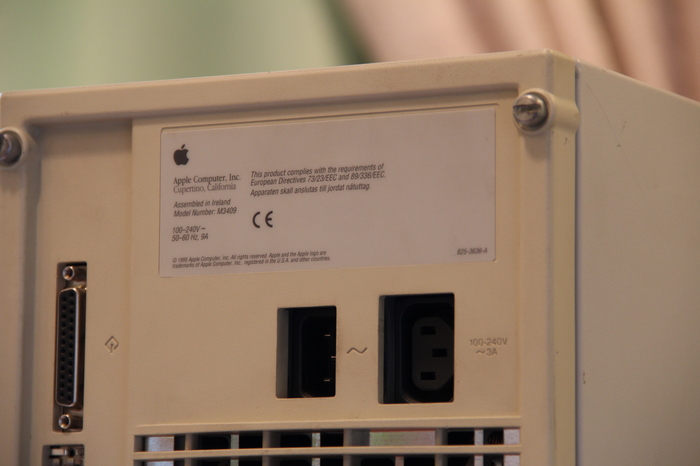

Шильд мака поближе

Периферия

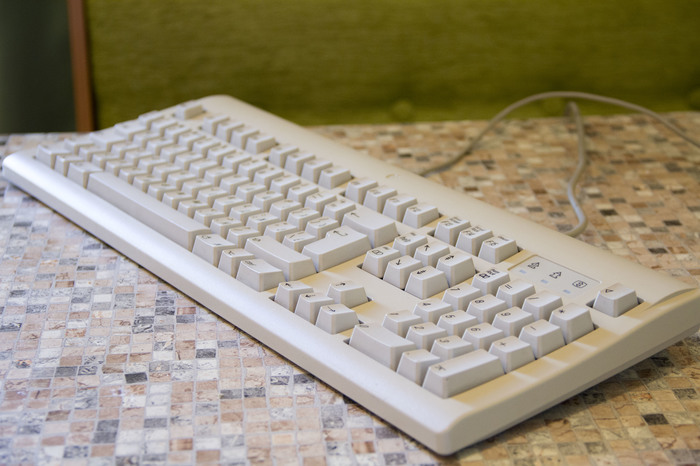

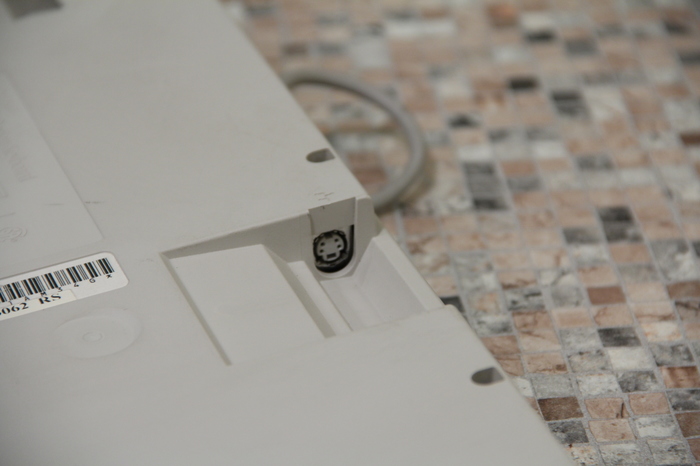

Apple Desktop Bus клавиатура с кнопкой включения питания

Мышка подключается прямо в неё

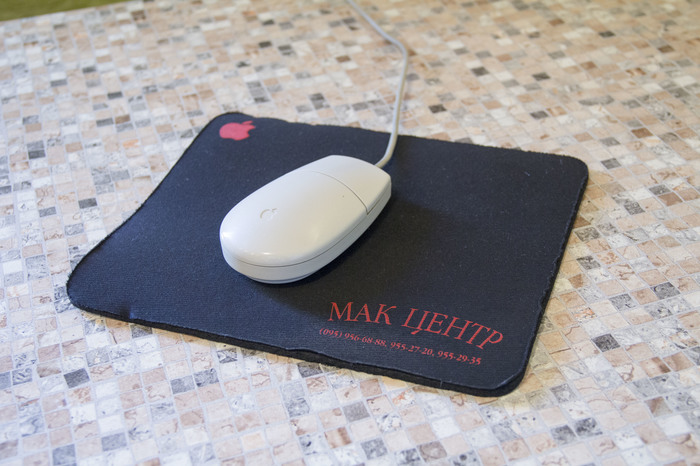

Мышь и коврик

А ещё у меня есть для него принтер который подключается к COM порту макинтоша.

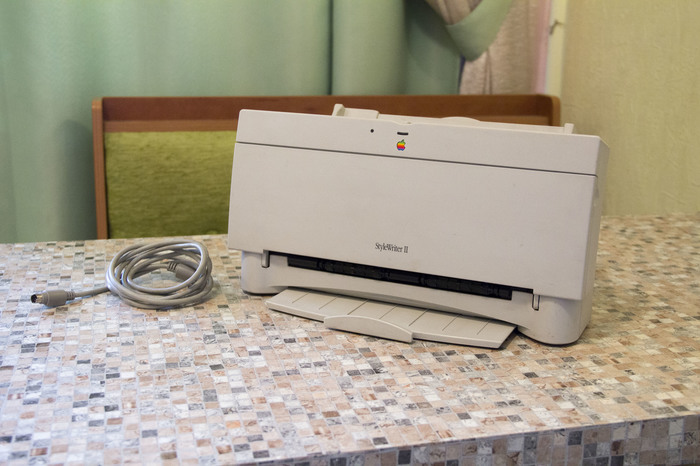

Это струйный Ч/Б принтер StyleWriter II. По сравнению с оригинальным StyleWriter у него вдвое увеличена скорость печати и встроенная память

Используются картриджи от Canon.

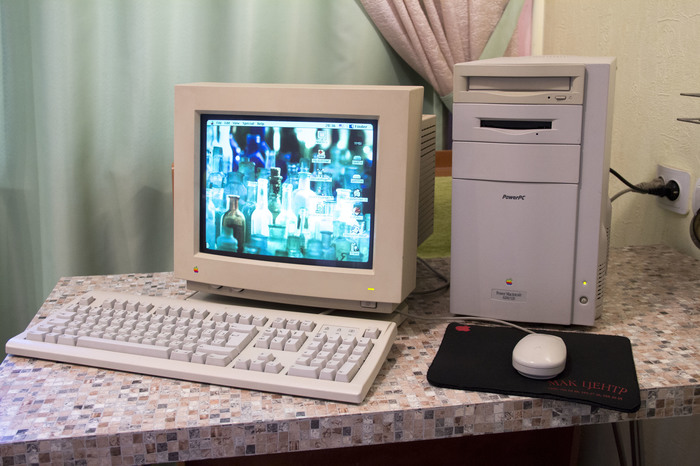

Таким образом у меня полное рабочее место.

А что внутри?

Весь корпус сделан из пластика, только крышка и лицевая панель из выштампованого алюминия. Для полного разбора хватит только плоской отвёртки и пинцета. Но пластик настолько плохого качества что при выщёлкивании креплений рассыпается в руках.

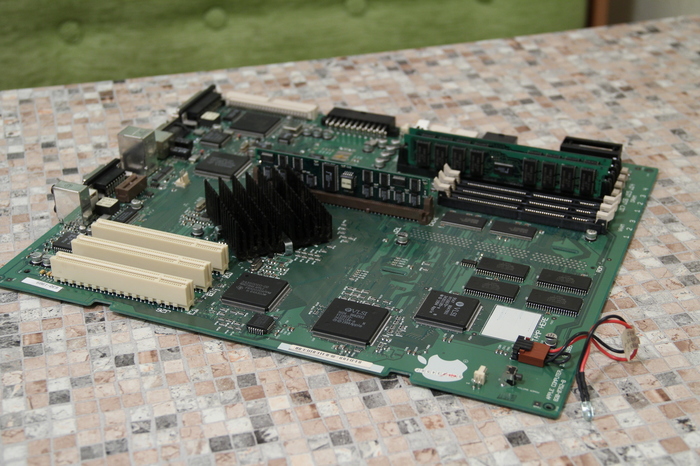

Материнская плата

На ней расположены

— 3 разъёма PCI.

— Кеш 2 уровня 256k

— 64 Mb RAM (судя по информации в интернете, материнская плата может держать максимум 512Mb)

— Слот для модуля второго экрана

— Разъёмы с интегрированных устройств и питание

— Слоты для расширения VRAM

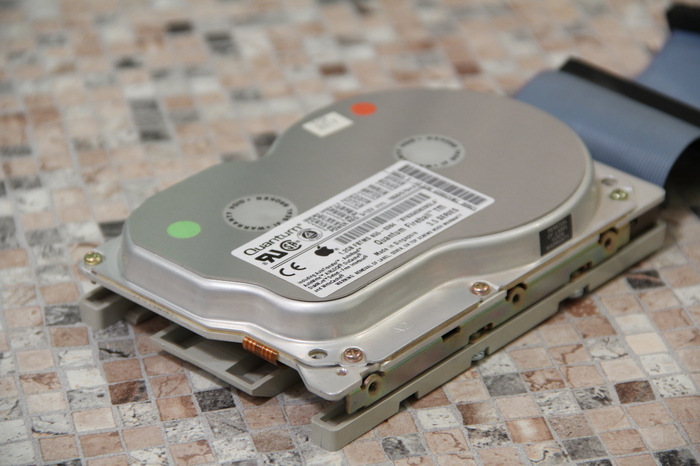

Жёсткий диск

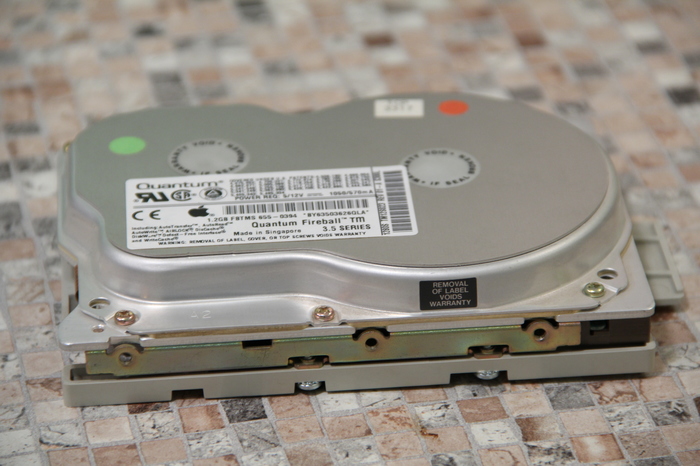

Это Quantum Fireball на 1.2 GB

Используется шина SCSI 50pin, распространенное решение Apple в те года.

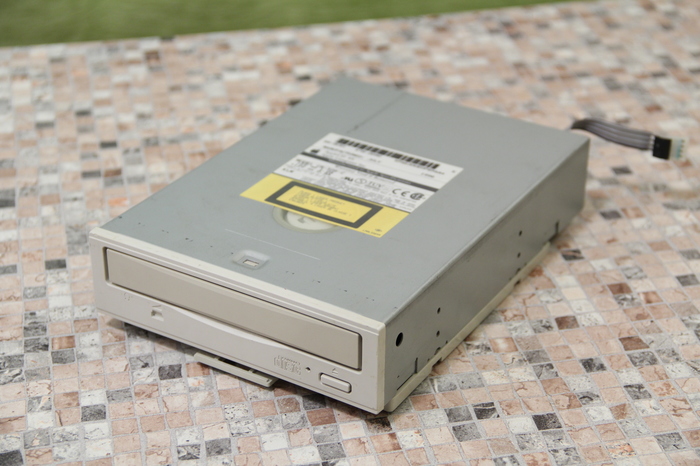

8x SCSI CD-ROM, ещё жив и хорошо работает

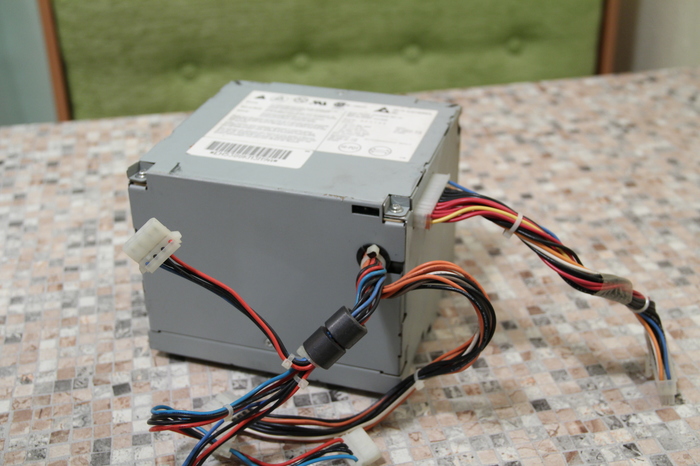

Блок питания внушительных размеров, толще обычного ATX раза в полтора

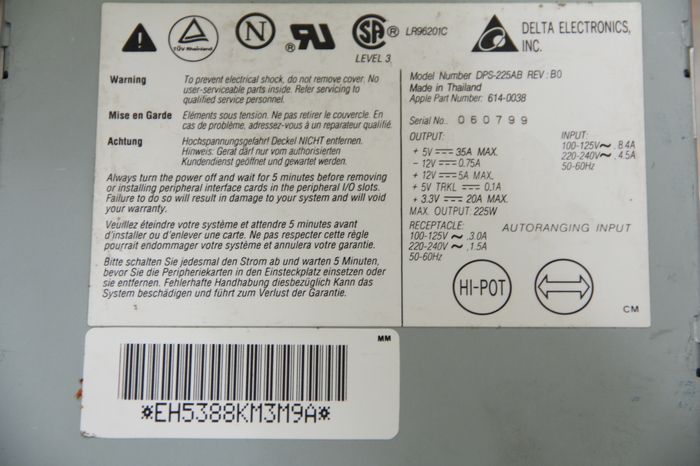

Сделан компанией Delta Electronics, способен выдать максимально 225W

OS

Изначально вышел с Mac OS 7.5.3, но поддерживался до конца классических Mac OS - до  9.1.

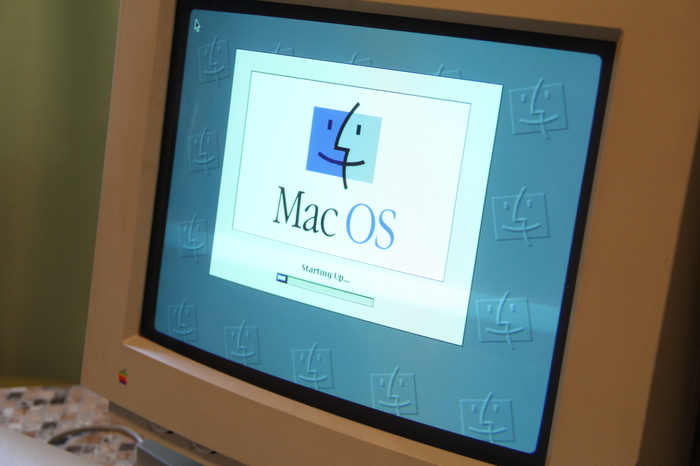

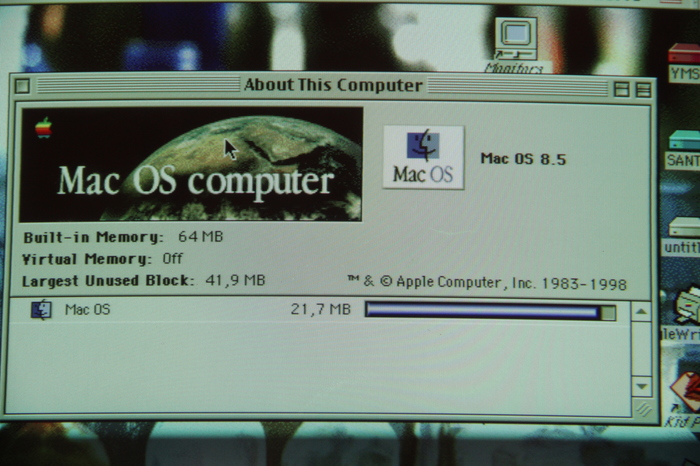

Да, фотографировать CRT монитор это глупо, но это намного быстрее и проще чем тянуть скриншот дискетами.

Качество видео тоже не очень, снимать CRT ещё хуже чем фотографировать.

По сути тут обычный VGA, но вот только разъём другой (DB-15). и переходника у меня нет.

Спасибо, что дочитали до конца. Надеюсь вам понравилось.

Как говорится "в поддержку пятничного тега [МОЁ]".

P.S. У меня вылетела видеокарта в основном ПК, так что не знаю как скоро смогу сделать ещё какой-нибудь пост. А рассказать есть ещё много о чём!
