Союз-111. Ремонт не до конца⁠⁠

Вообще, я хотел написать этот пост когда аппарат будет полностью готов, но тянуть больше некуда. Представляю вам аппарат с множеством лиц, с небольшими изменениями он был известен и как Ростов, и как Илеть, и как Санда, и как Снежить, и как Кливер, и как Иссык-куль но по сути это всё более или менее один катушечник.

У меня вот под маркой Союз, да ещё и экспортный, все надписи выполнены на английском языке.

Приобретён он был зимой прошлого года, в нерабочем техническом и достаточно плачевном внешнем состоянии. Но всё было не так плохо как я думал.

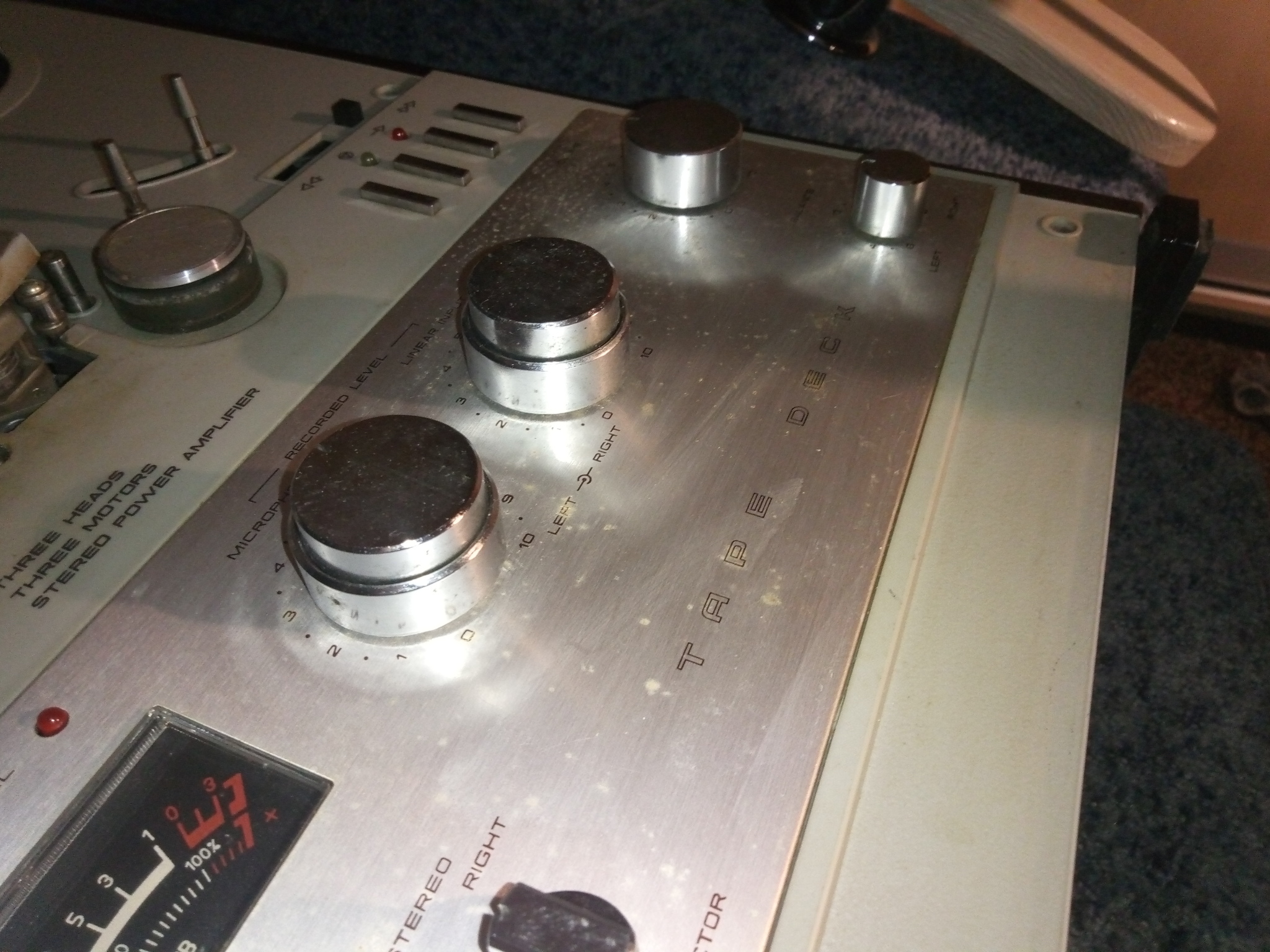

Пластик был в ошмётках ржавчины с плёнки, а металлическая накладка покрылась каким-то налётом с брызгами(?).

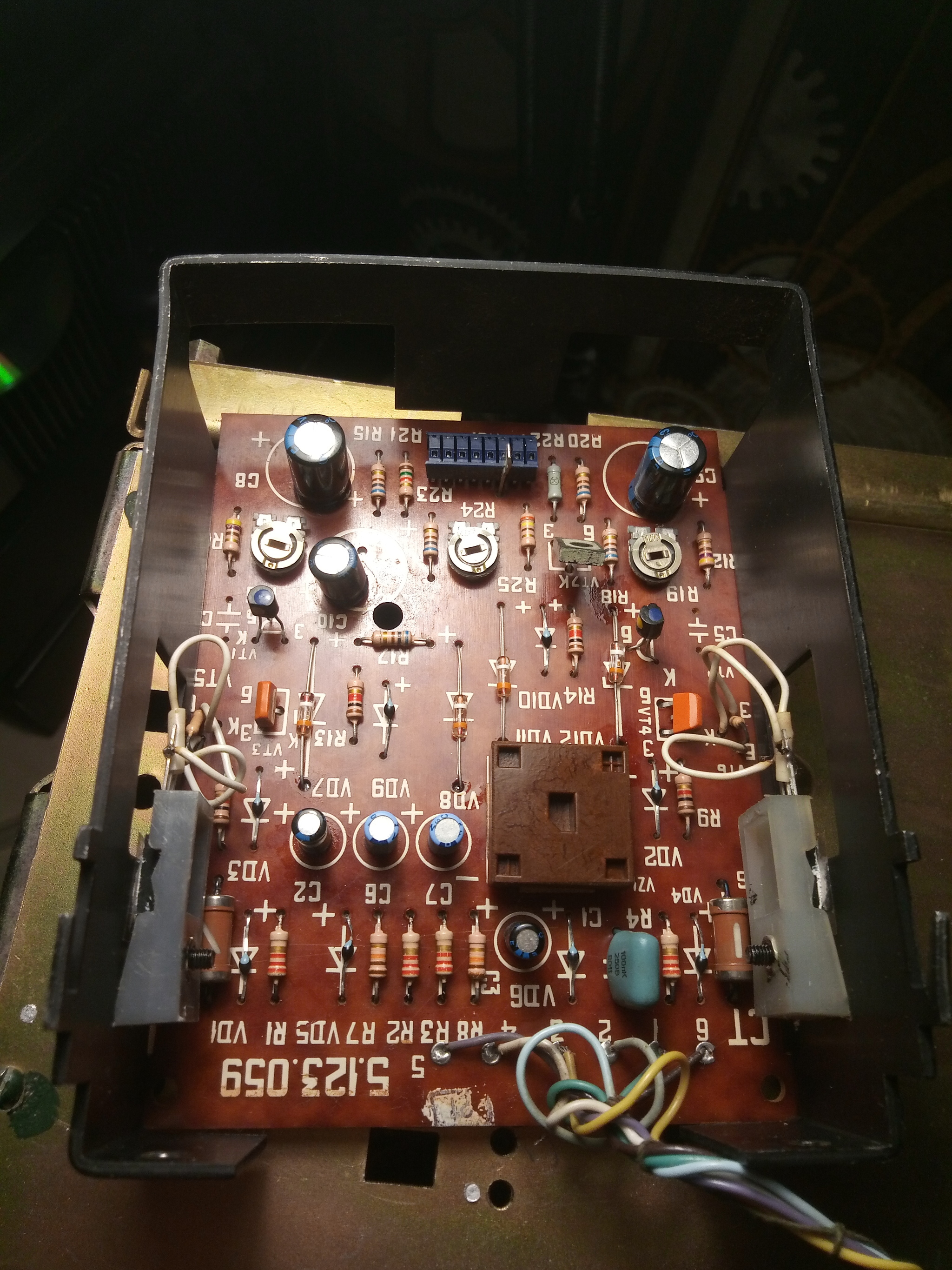

По электронике работали только двигатели, и то по тому, что они запитаны сразу от трансформатора. А вот логика молчала полностью. Проблема оказалась крайне тривиальной - умер мостик в блоке питания.

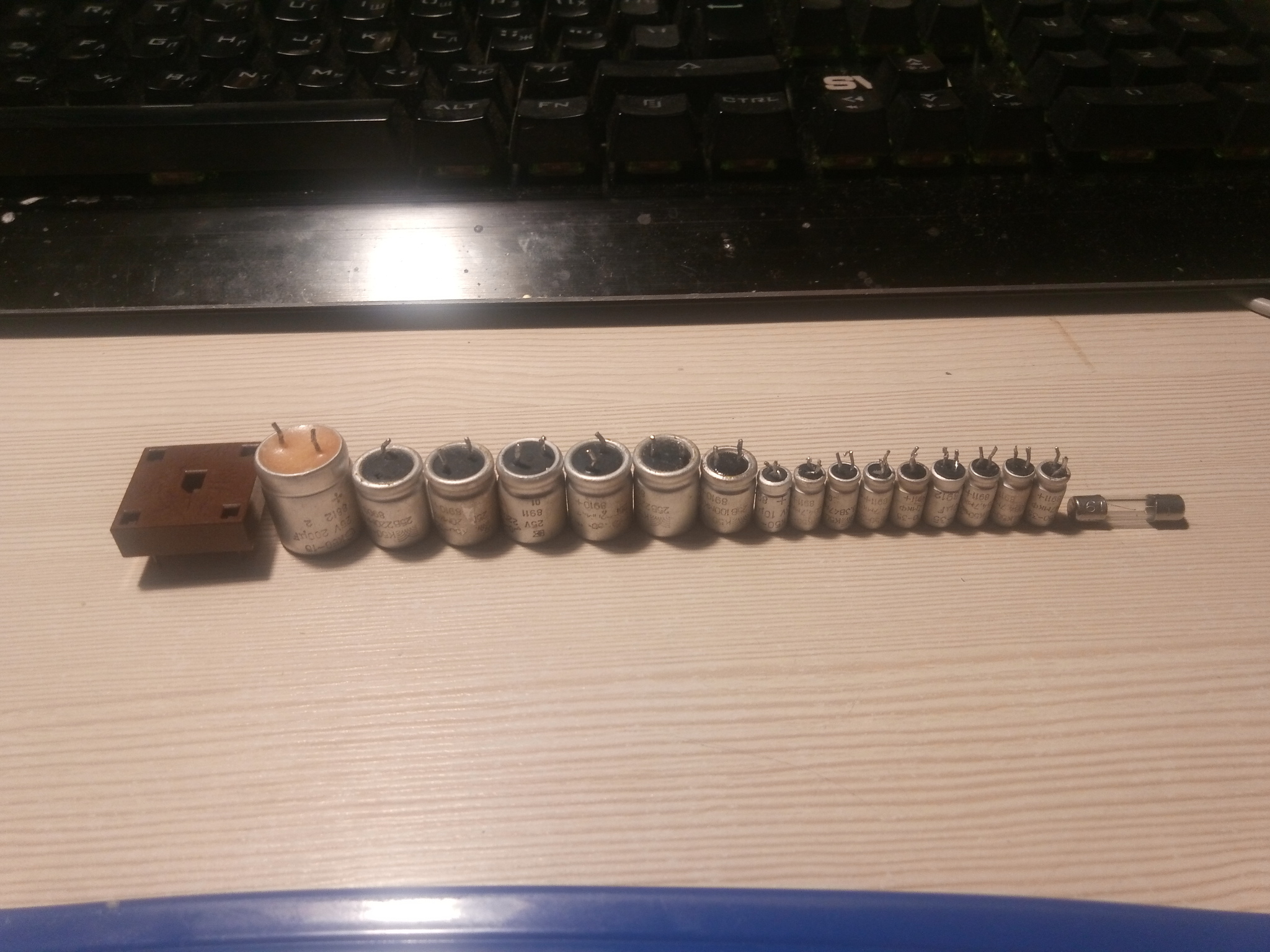

Трофеи. Были заменены все электролиты, кроме неполярных.

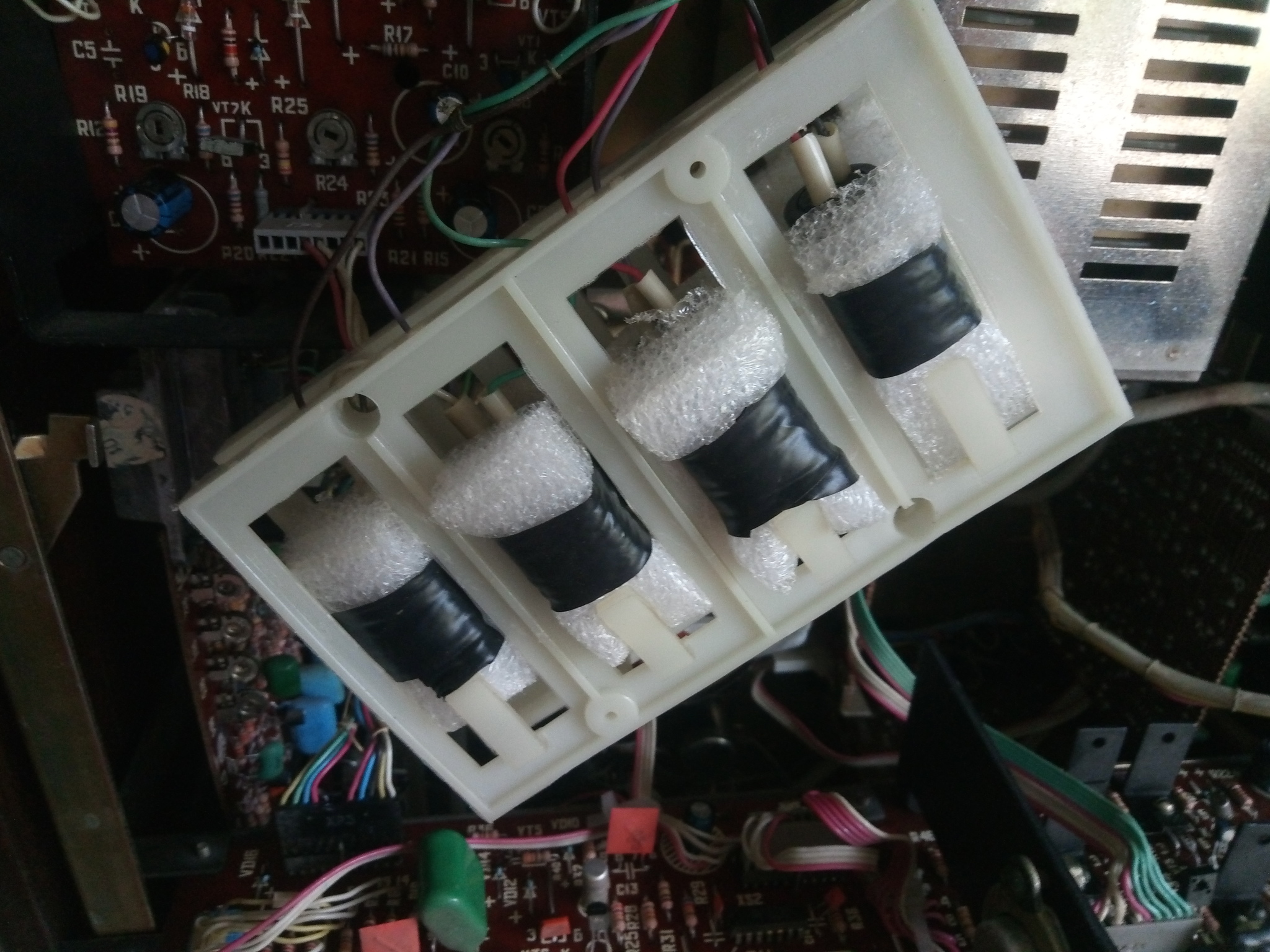

Конденсаторы по питанию пришлось поставить через проставки, чтобы они не болтались в кассете. Получились такие суши.

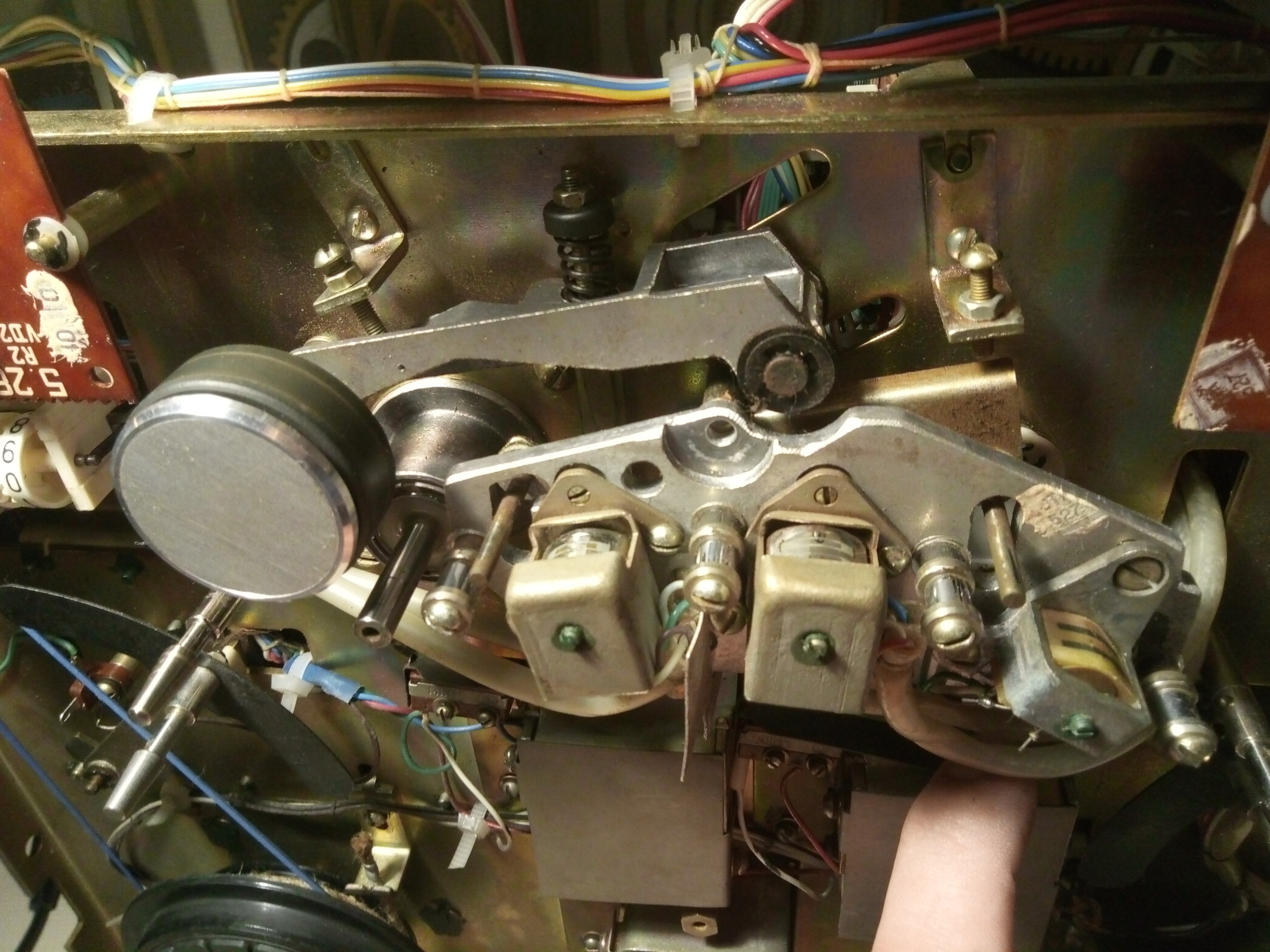

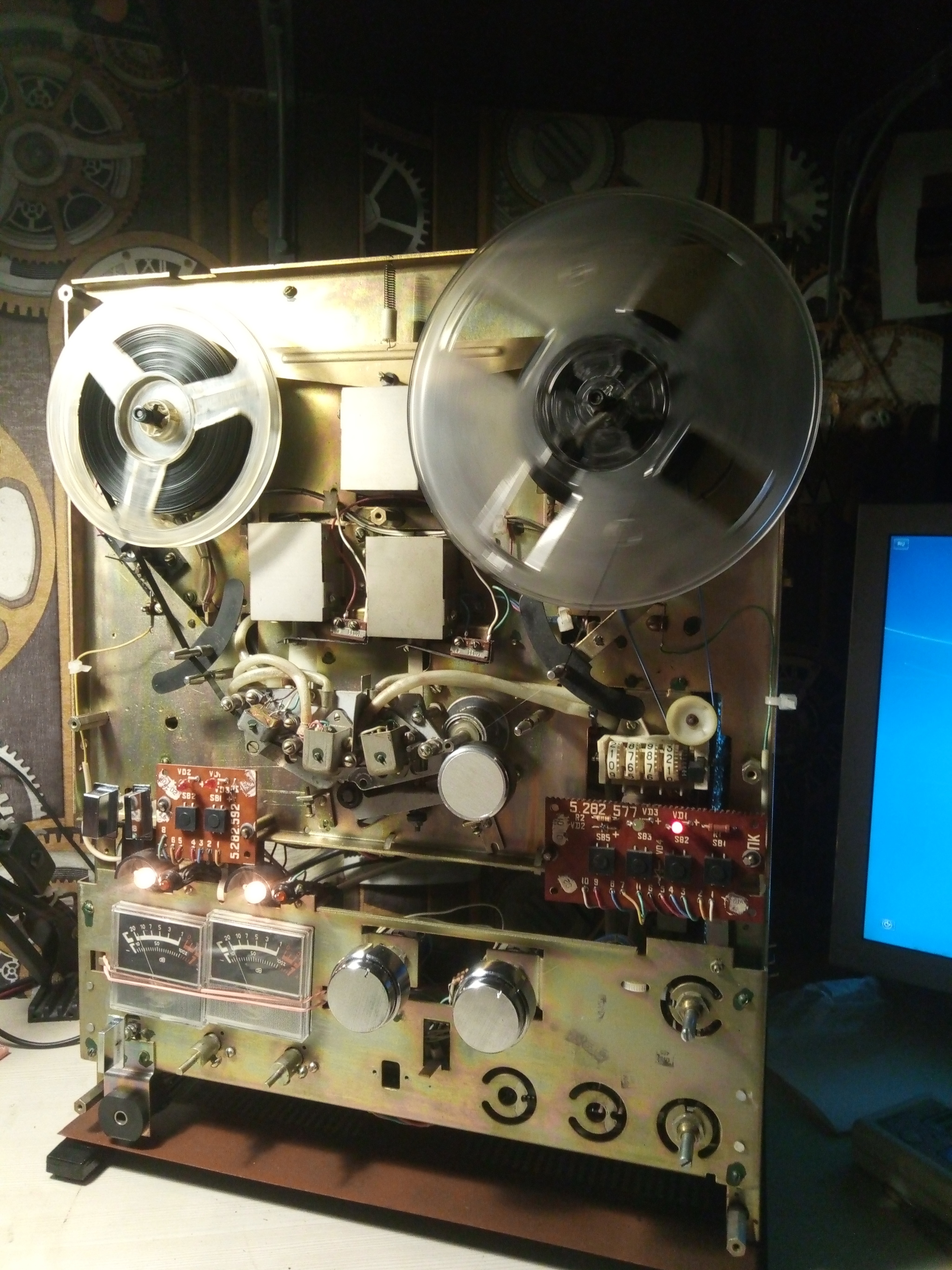

А вот так выглядит аппарат без передней панели.

Сзади есть удобная калитка для быстрого доступа к платам.

По механике пришлось отполировать тонвал, обводные стойки, направляющие, натяжители. В общем, всё что движется было подвергнуто тщательному осмотру с пристрастием.

Тут можно увидеть состояние стоек до полировки.

И после.

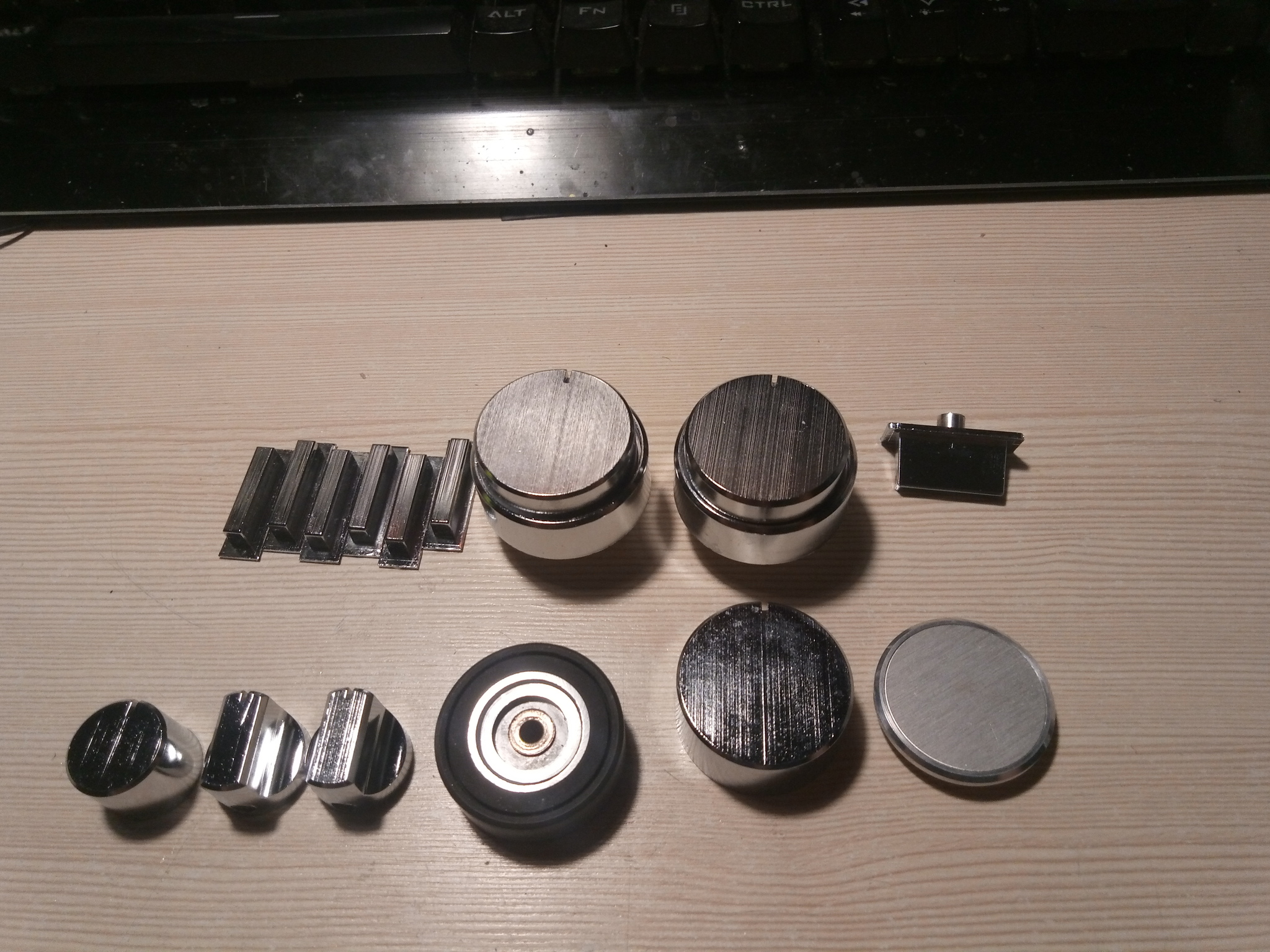

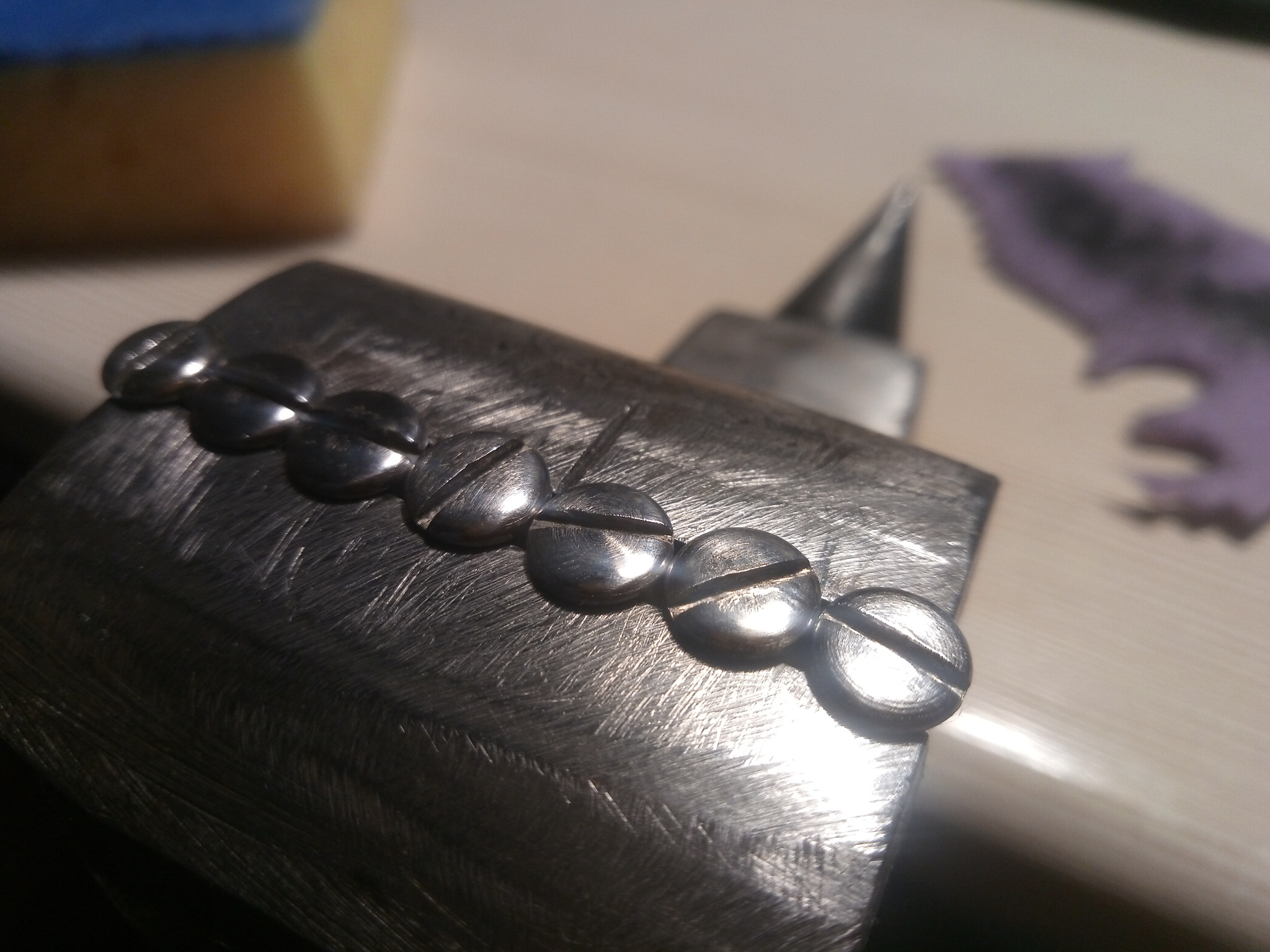

Конечно же, полировке подверглись не только внутренние детали, фурнитуру тоже подновил. Пластиковые ручки сильно не нуждались, а вот крепёж панели и ролика хорошо посвежели.

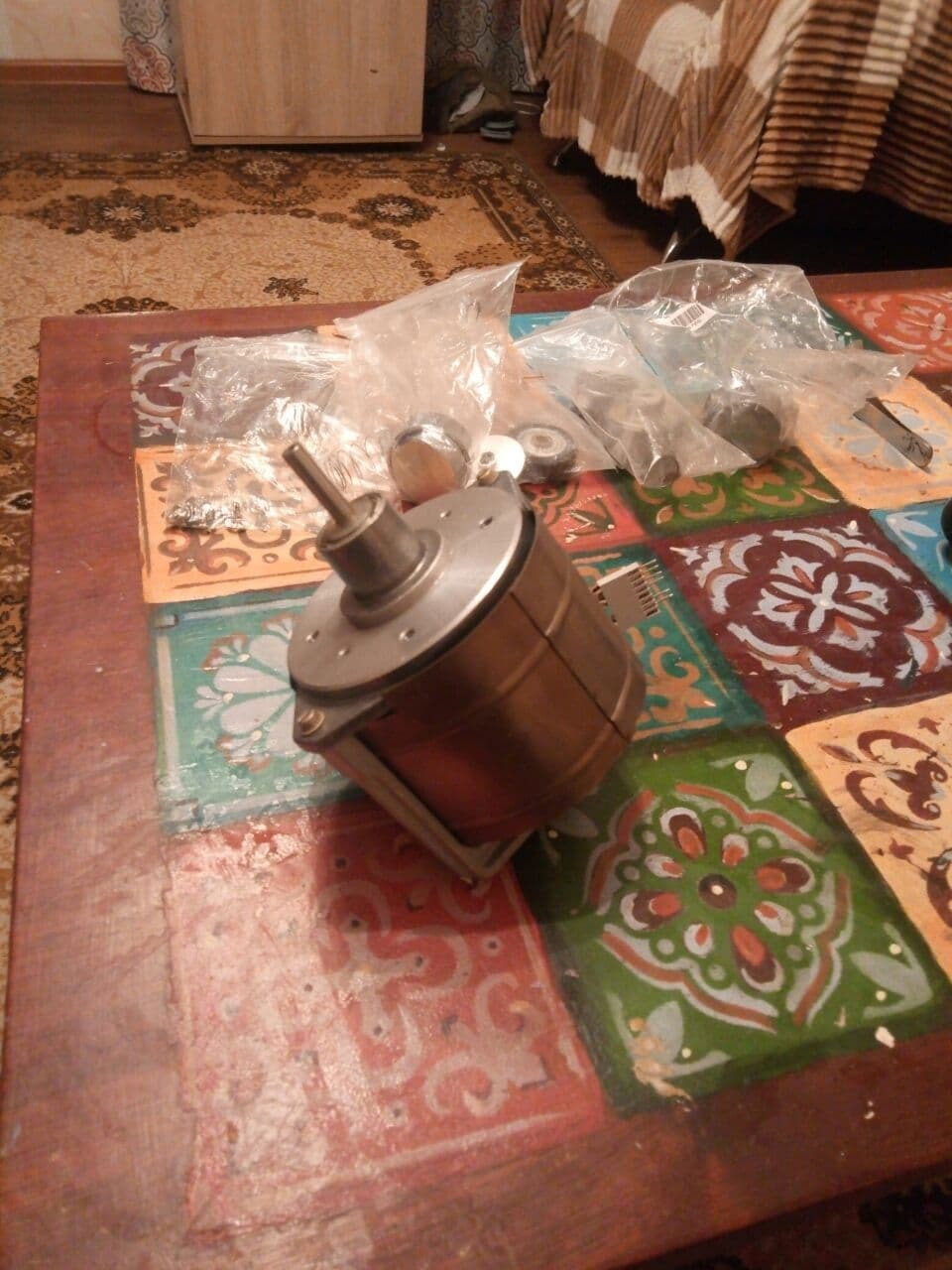

Ведущий двигатель был вынут из магнитофона.

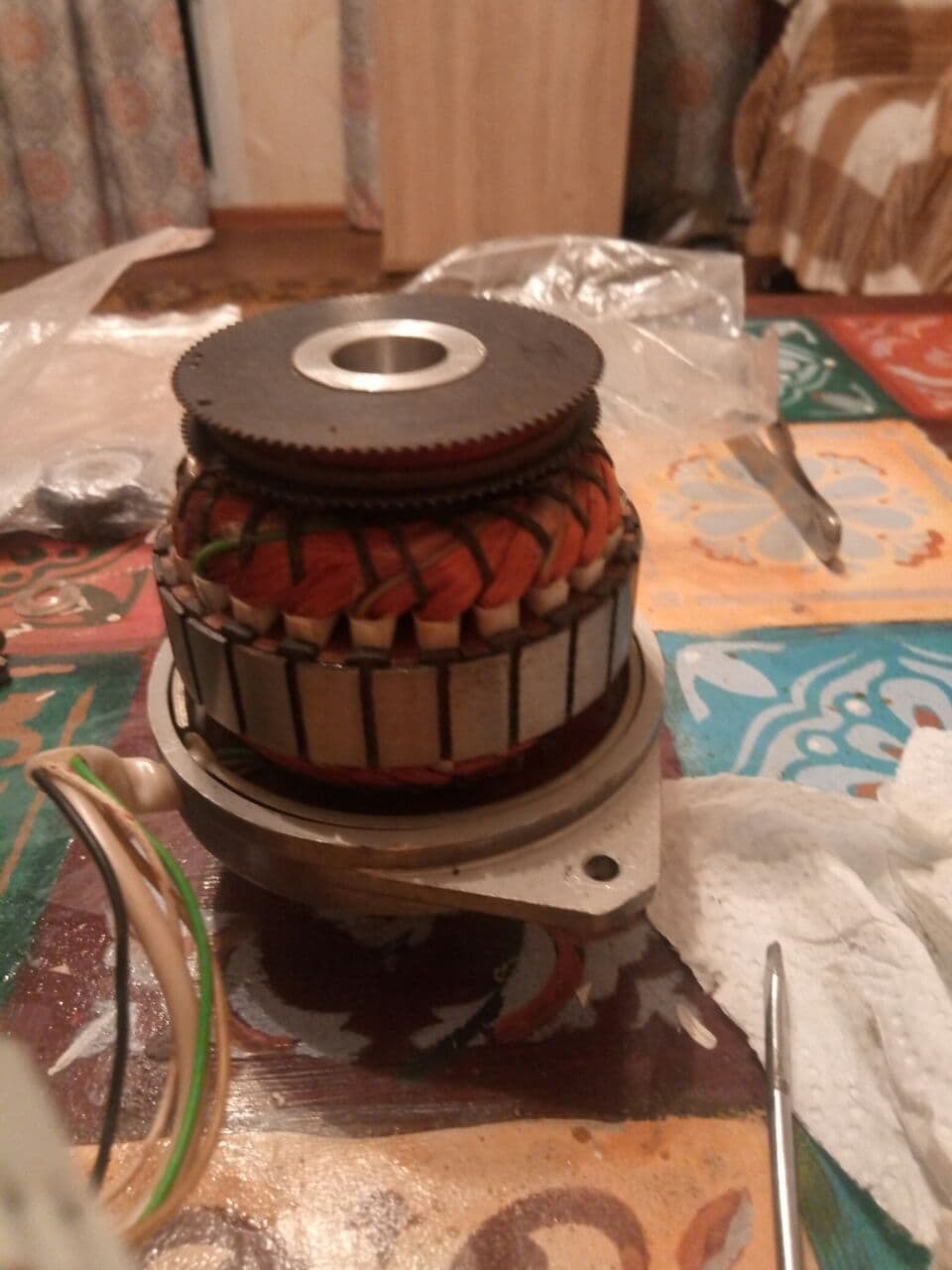

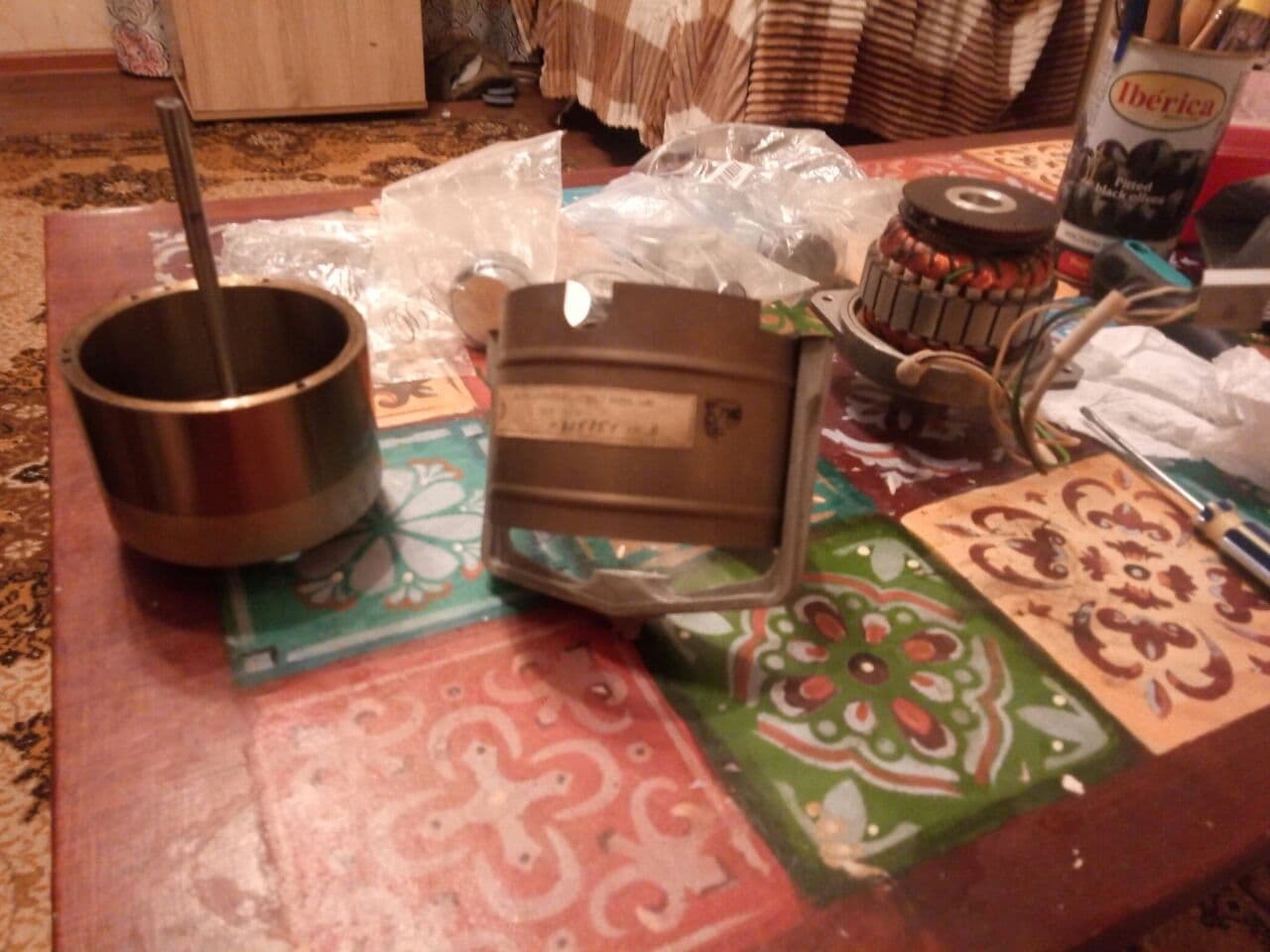

Разобран

Отмыт от старой смазки, смазан по новой и собран обратно.

После этой процедуры двигатель стал работать куда тише и приятнее. А выбег составил 31 секунду после некоторой приработки. Так же, пока я был внутри, почистил и смазал счётчик ленты.

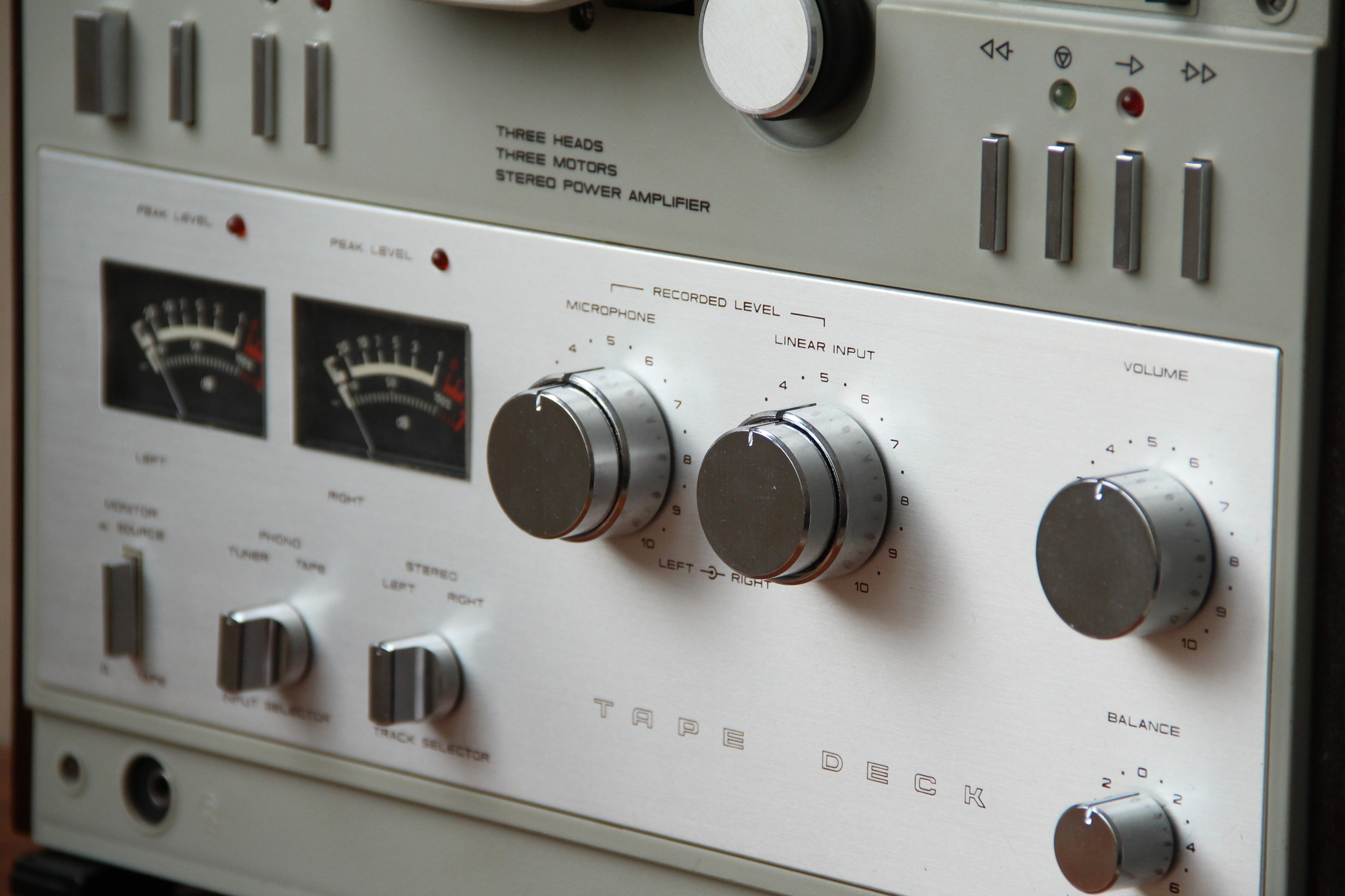

В итоге, после сборки аппарат стал выглядеть просто великолепно.

От налёта не осталось и следа.

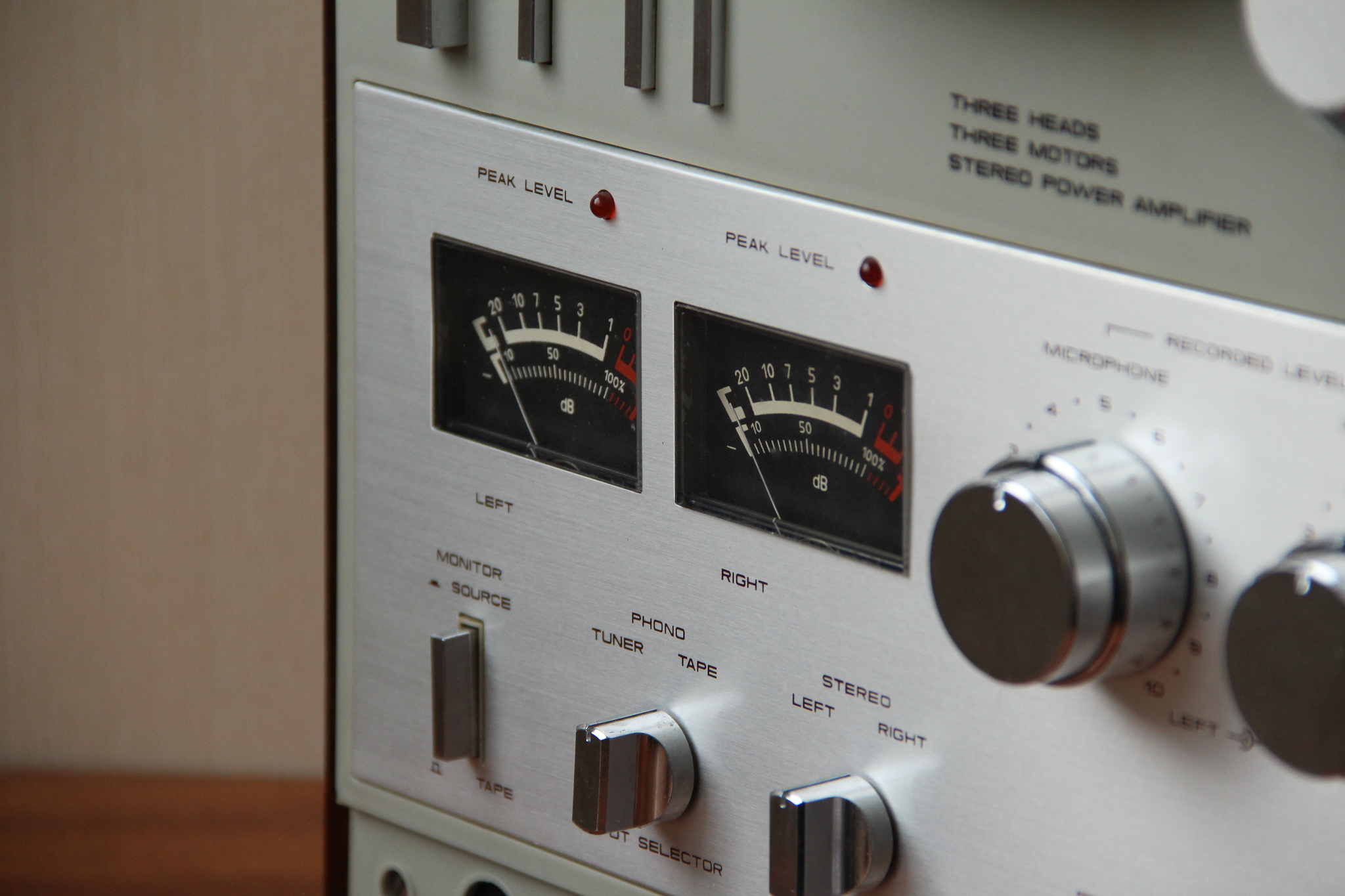

В одном из стрелочников пришлось заменить лампочку подсветки.

На крышке есть небольшой дефект ближе к левой верхней части, но я готов ему его простить.

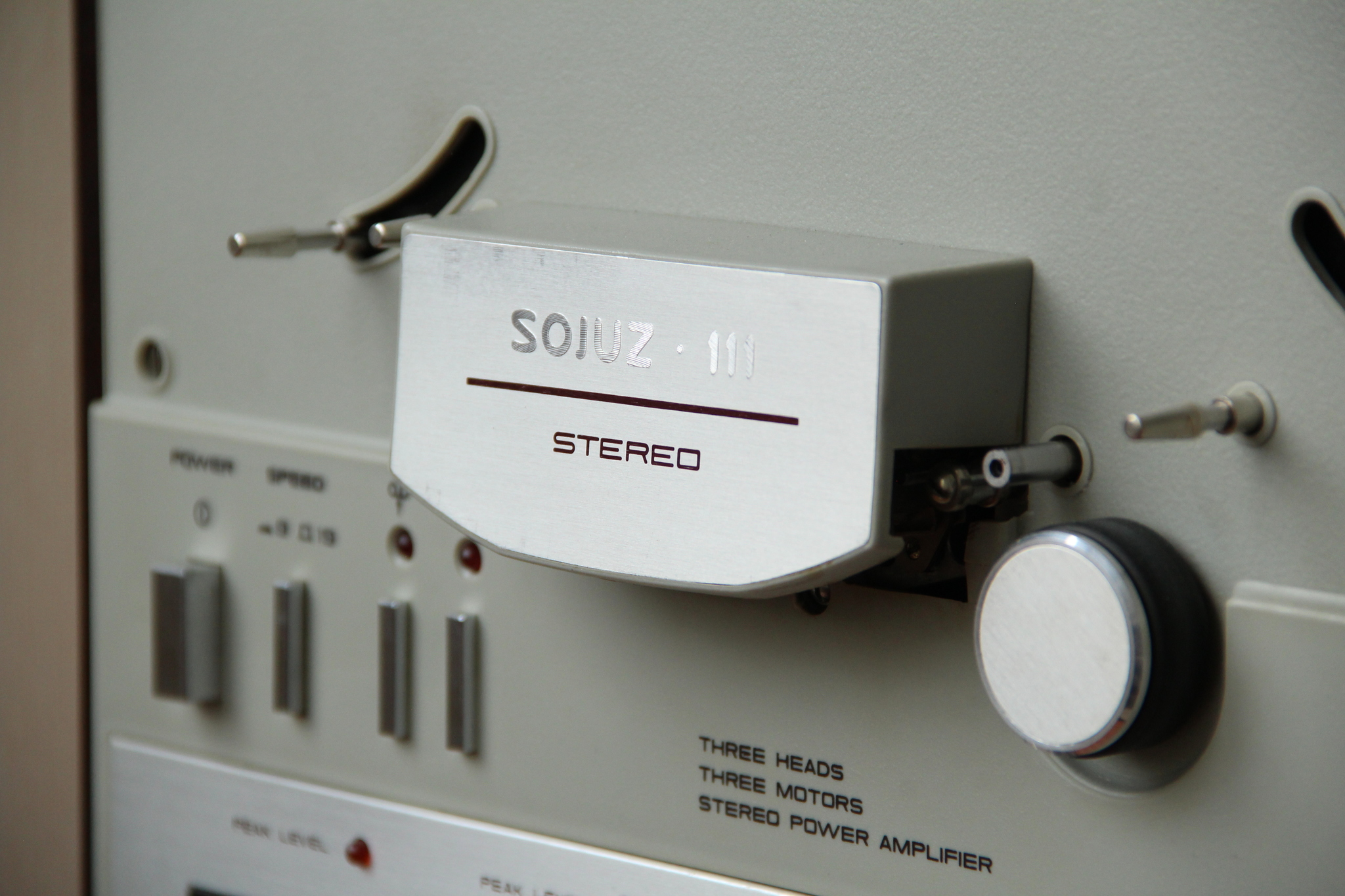

Кстати, на передней панели у него ошибка, усилителя нет, а надпись "STEREO POWER AMPLIFIER" есть!

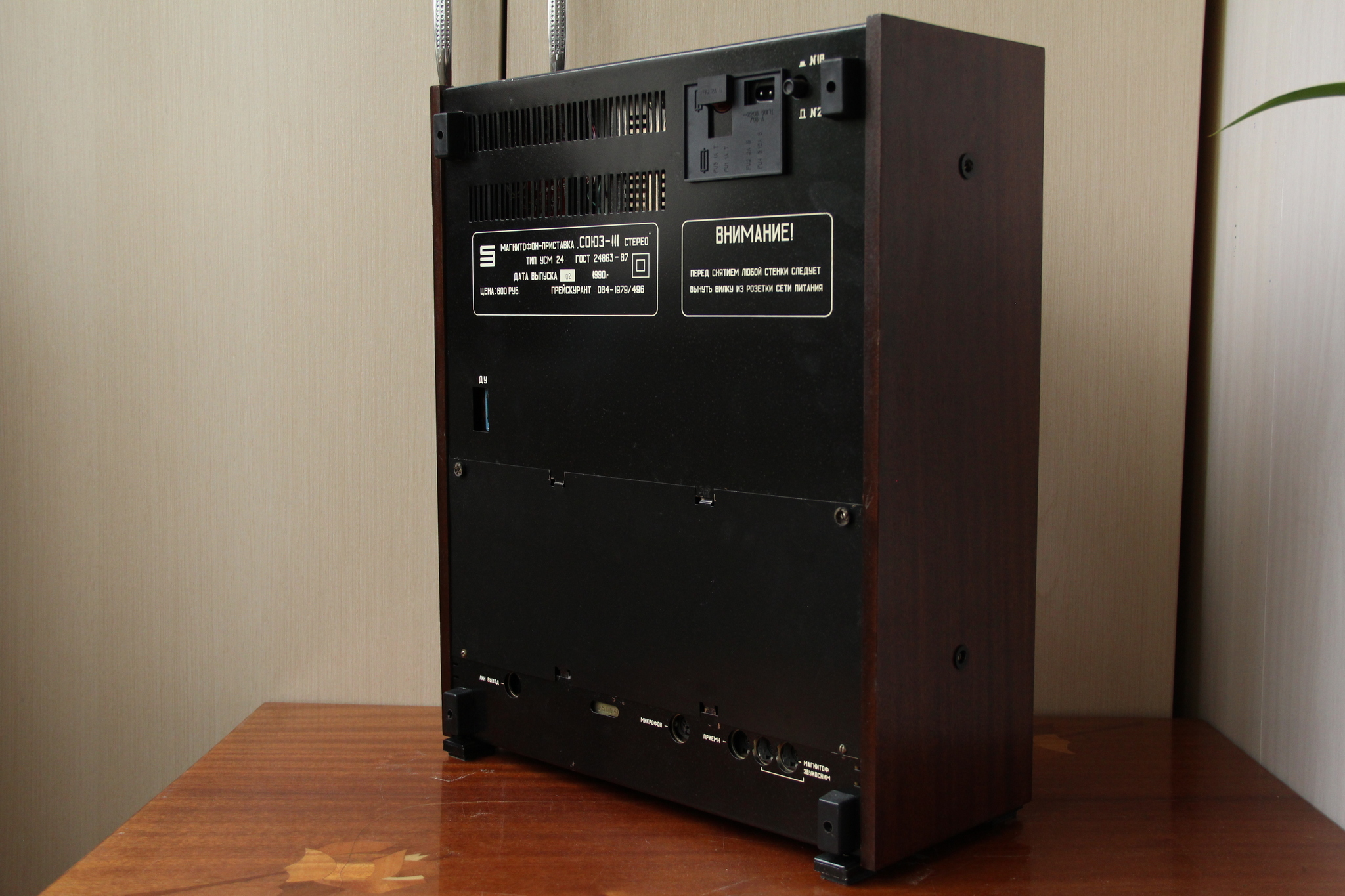

Сзади информация, гнёзда входов/выходов и заглушка. Если бы это был Союз-110, у него был бы ещё встроенный усилитель мощности.

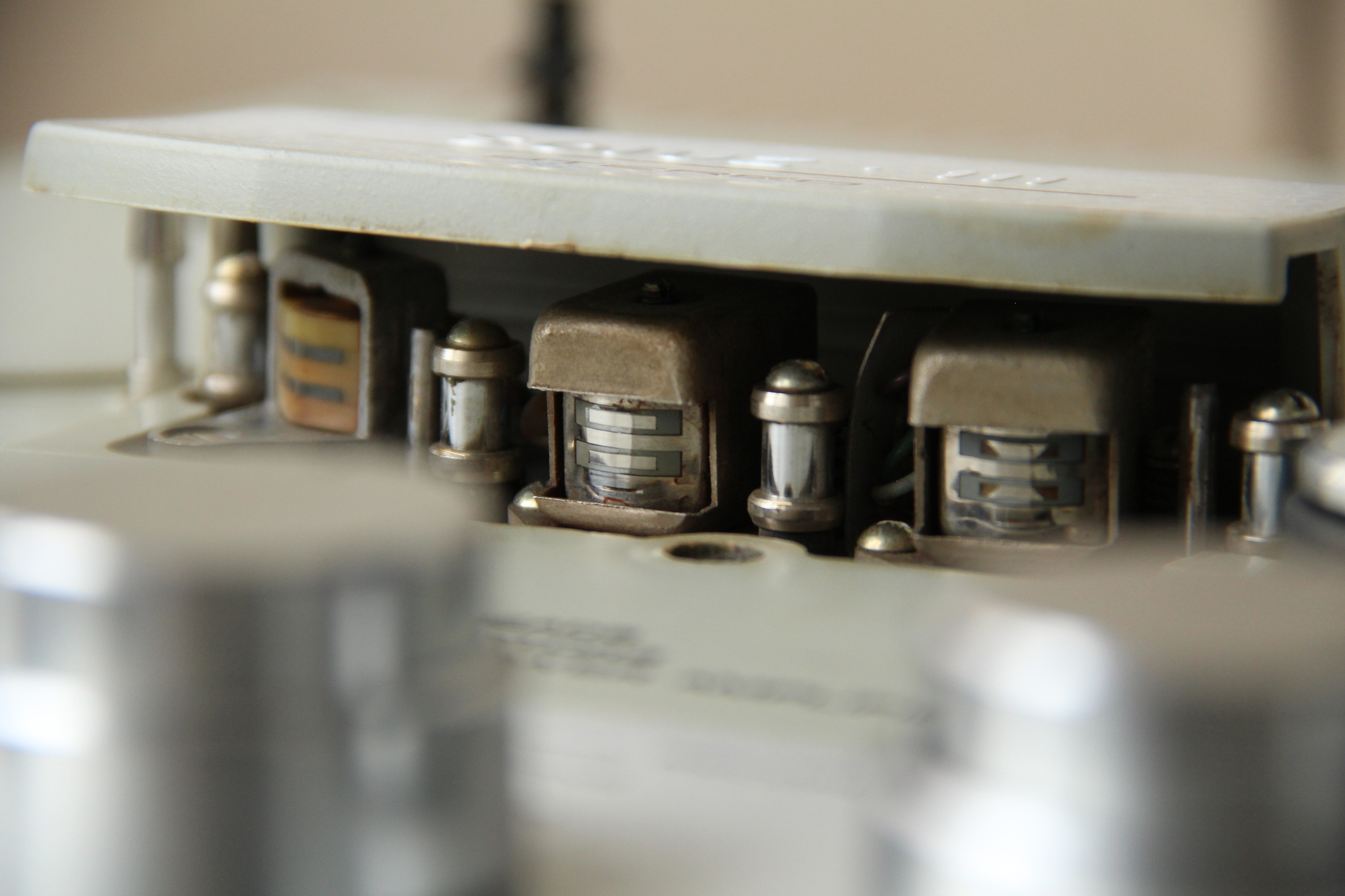

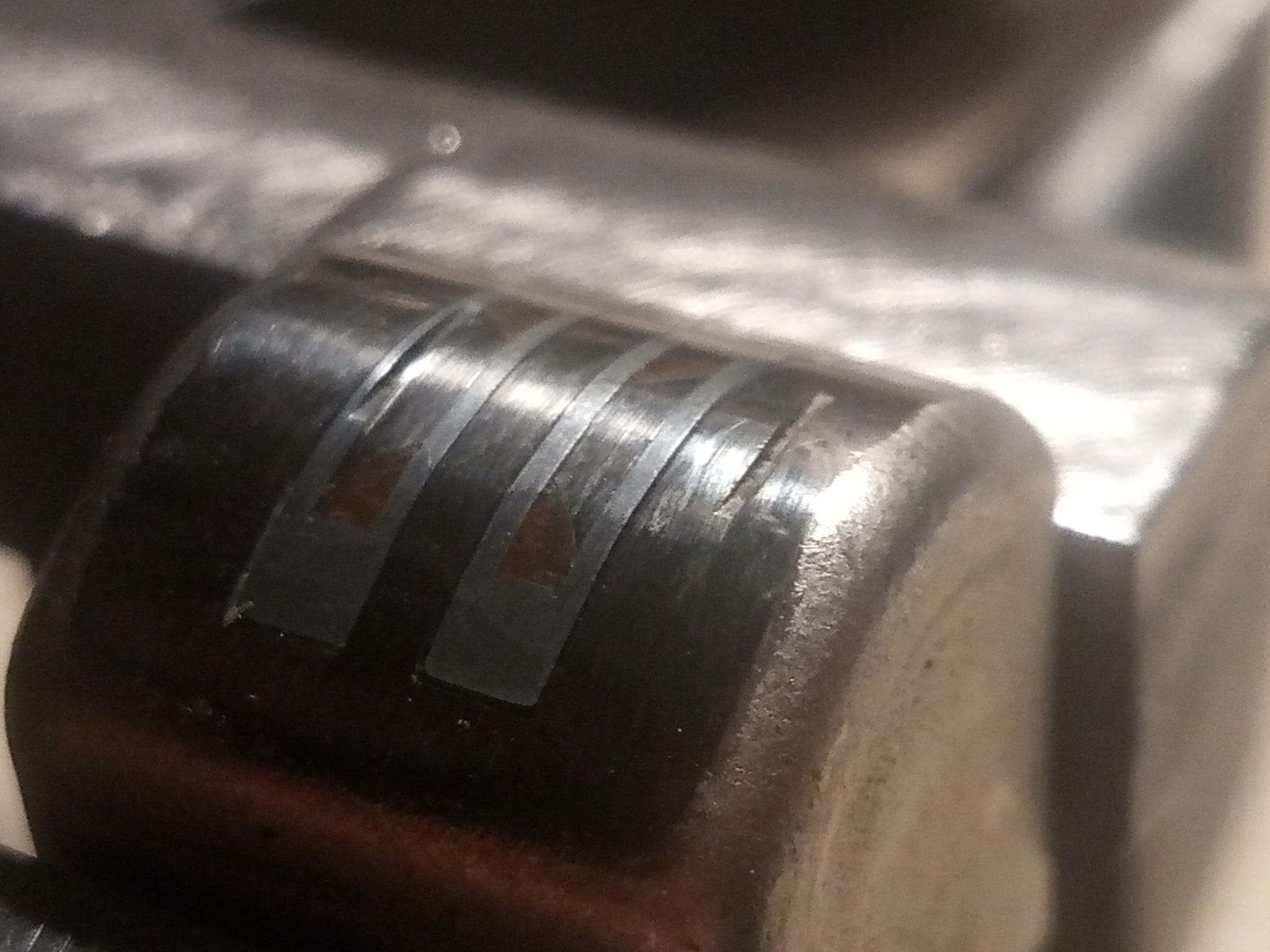

В итоге он пишет/воспроизводит, перемотки работают, и автостоп автостопает. Так почему же я сказал что ремонт не закончен? Всё дело в том, что такую технику не достаточно просто отремонтировать, её ещё нужно настроить, а у меня нет достаточного оборудования чтобы это сделать. Нужна настроечная лента, тензометр, хороший осциллограф и так далее. В общем, дел тут ещё не на один вечер. И по-хорошему, делать это нужно с новыми головками. По тому что на фото видно как выработаны родные, хороших верхов с них уже не получишь.

Спасибо что прочитали, надеюсь увидеть ваше мнение в комментариях.
