Вторая жизнь КВ радиостанции из прошлого тысячелетия
Попал мне в руки вот такой замечательный агрегат. Косметически выглядит отлично. Жалобы на то, что не передает и принимает только по праздникам полной луны.
Осторожно включаем, ожидая дыма и салюта: у TS-930 и его старшего TS-940 япошки ставили почти один и тот же блок питания, в котором отсутствовала какая-либо защита по короткому замыканию. Да и при пробое выходного транзистора (а он работал в не самом лучшем режиме) вместо 28 вольт на цепи шло 40+... выжигая все что можно.

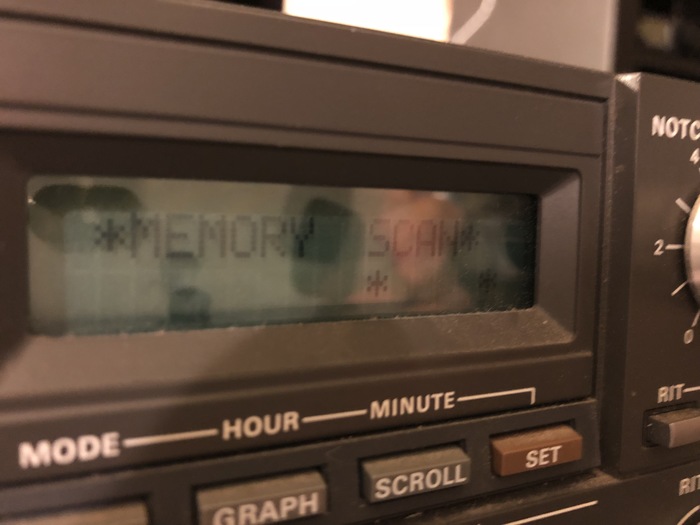

На удивление, аппарат включился и даже "услышал" разговор двух дедов за перевалом. Но не работает дополнительный ЖК-дисплей. Нет подсветки, и на экране какой-то мусор.

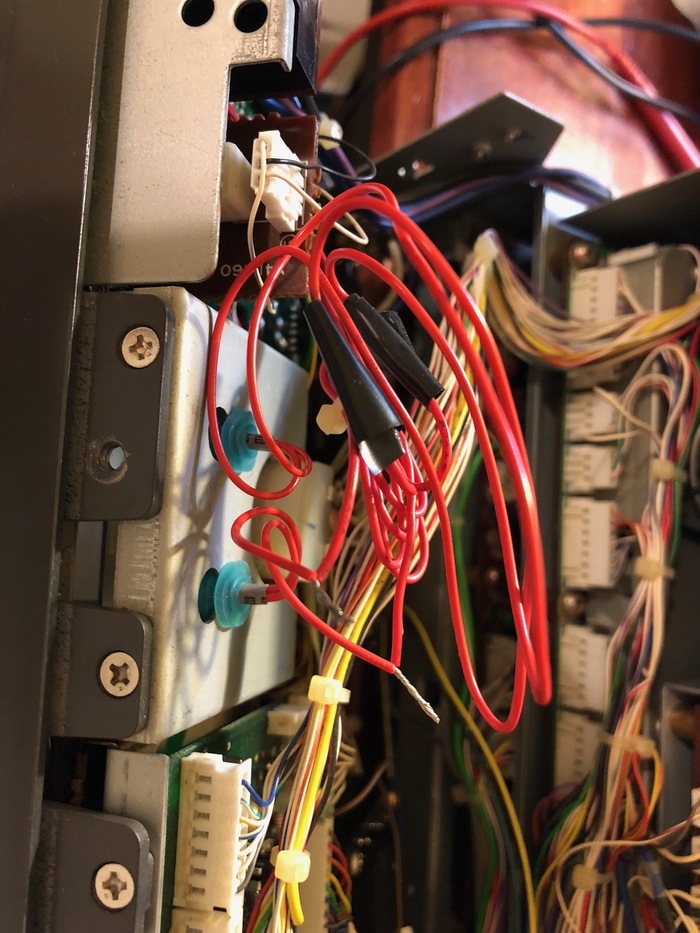

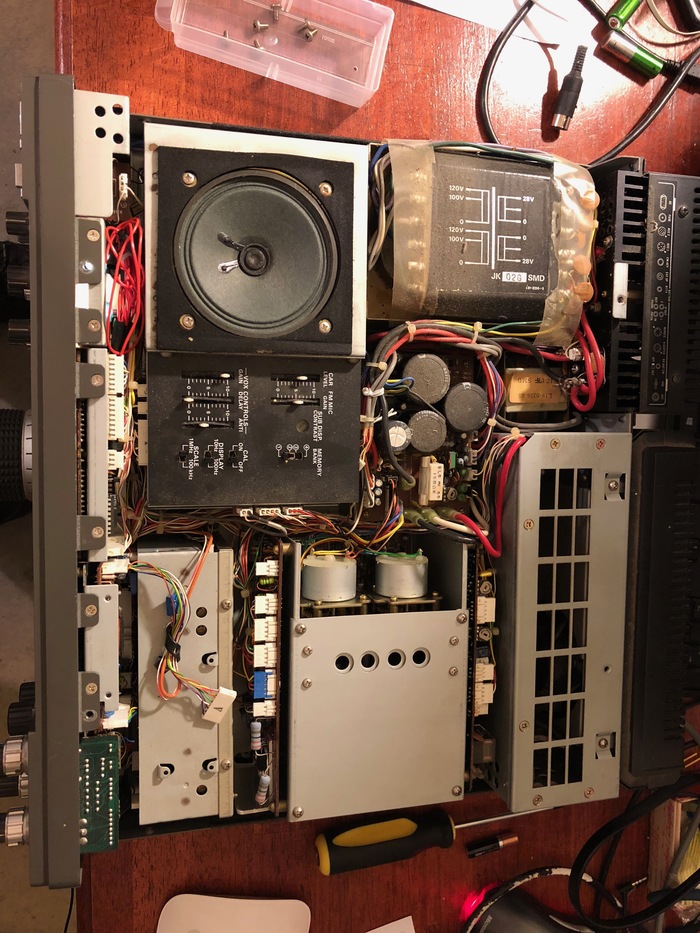

Снимаю верхнюю крышку: внутри пыльно, но без кунсткамеры. Только следы кривокустарной замены ламп подсветки основного дисплея (пучок красных проводов).
У дополнительного дисплея есть кнопка Reset, с трудом доступная при снятой верхней крышки. После нескольких нажатий дисплей начал подавать признаки жизни. Скорее всего села батарейка, которая подпитывает во время "отдыха" - а отдыхал он судя по рассказам предыдущего владельца... не менее 10 лет. Ну а лампы подсветки - ну просто отработали свое и требуют замены.
Я до этого уже имел дело с TS-930 и TS-940, но приходилось довольствоваться криво сканированными схемами из интернета. Их сканировали тоже 20-30 лет назад с соответствующим качеством. К этому же мне в качестве бонуса приложили оригинальные талмуды по ремонту и эксплуатации со всеми схемами. Причем, судя по всему, я был первый кто их читал.
Ладно, хватит лирики. Чтобы добраться до модуля дополнительного дисплея необходимо снять нижнюю крышку, тогда переднюю панель можно будет наклонить на 45 градусов предварительно отвернув верхнюю пару болтов и ослабив нижнюю пару. Полная разборка передней панели... я же не враг сам себе.

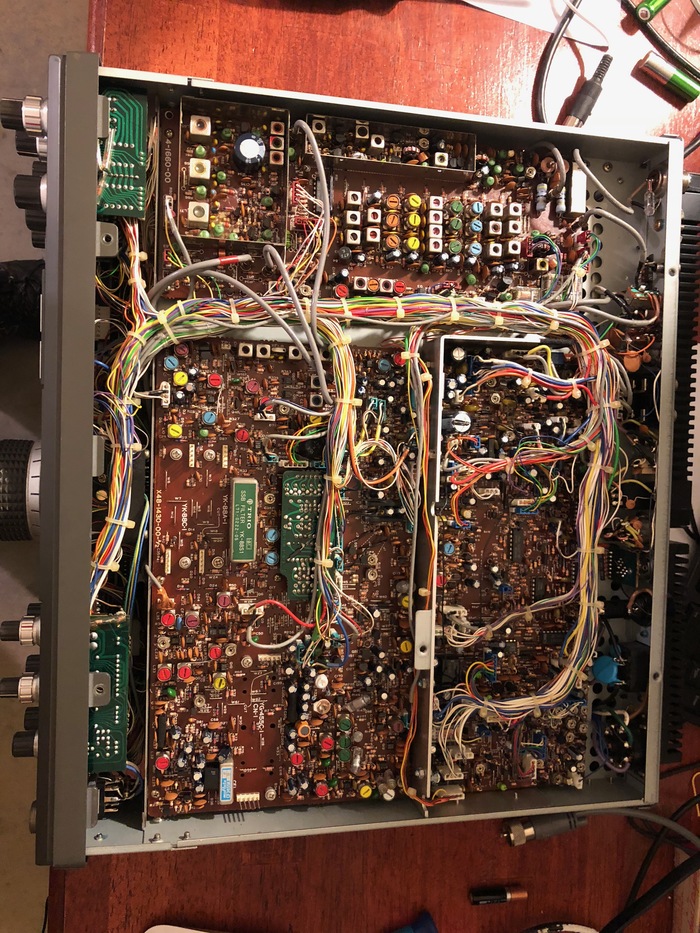

Вот так радиостанция выглядит снизу. Никаких следов ремонта и модификаций не видать. Фильтр стоит только один штатный, дополнительных AM и CW фильтров нет: я их никогда и не видел установленными.

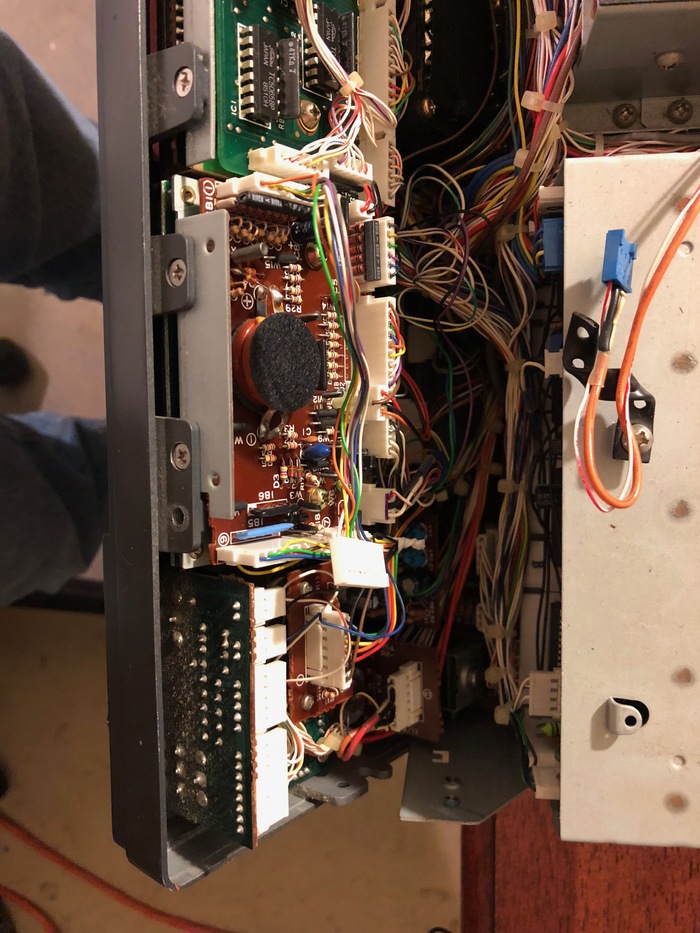

А вот и наша батарейка, точнее две "бутербродиком". Таких батареек уже не найти, но судя по схеме это просто две литиевые батарейки на 3 вольта что-то типа CR2032. Причем на схеме указано две, а на плате разводка только под одну: вторая батарейка просто приклеена сверху первой, а диод напаян "навесом". Современные литиевые батареи явно обладают большей емкостью и током, так что хватит и одной на замену.

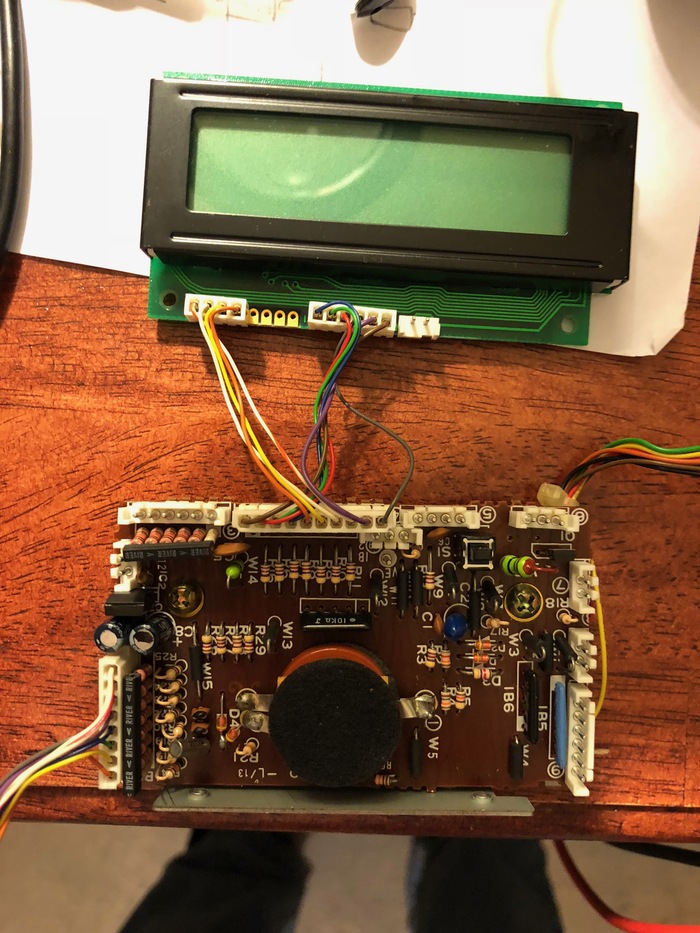

Отключаем и извлекаем зверушку. Совет: когда чините подобную технику, всегда подписывайте разъемы перед отключением: их много и можно перепутать. Также, не тащите разъемы за провода: они легко переламываются. Используйте небольшие плоскогубцы или широкий пинцет. После вынимания модуля осмотрите пайку контактов разъемов: Kenwood славился "холодной пайкой", и от раскачивания разъемов контакт в пайке 32 летней давности может нарушиться. Кстати, первая цифра серийного номера аппарата - это год выпуска. Данный экземпляр был выпущен в 1986 году. Всего их было произведено более 4х миллионов.

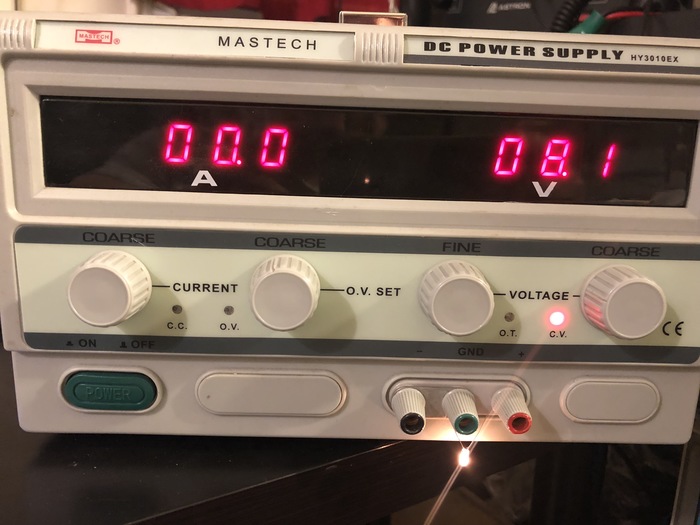

Подбор новых лампочек для подсветки дисплея. Эти были куплены года так 4 назад для ремонта панели моей старой машинки. По паспорту напряжение на них подается 10 вольт. В реалии - напряжение нестабилизированное и может быть от 8 до 12 вольт. Проверяем. Светят хорошо.

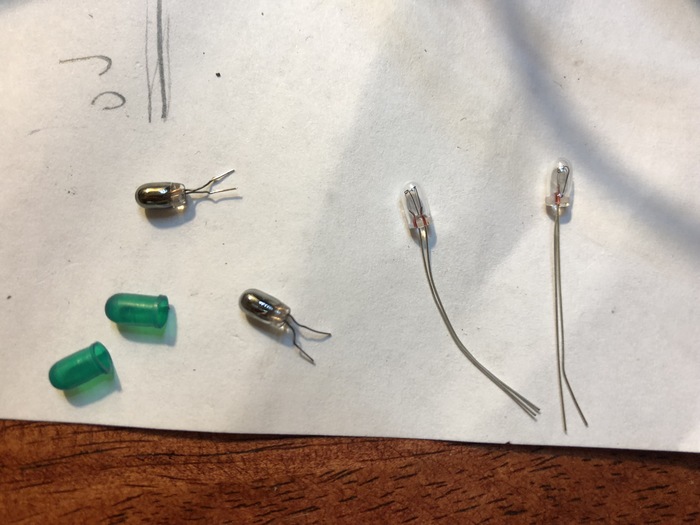

Старые и новые лампочки, а также зеленые "кондомчики".

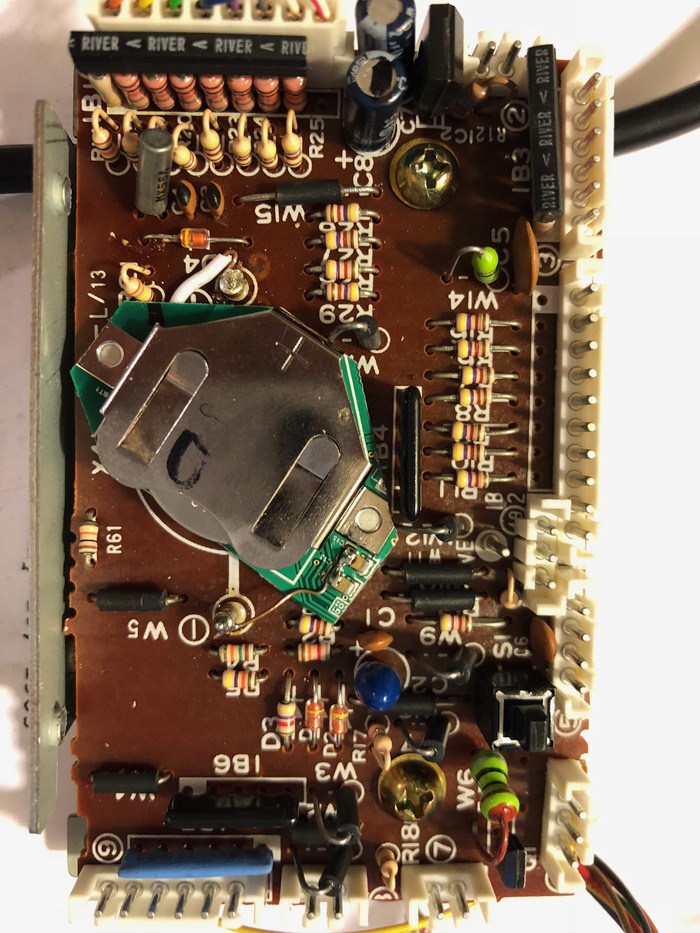

Аппарата для точечной наварки "ножек" на батарейки у меня нет. Батарейки с "ножками" придут из Китая нескоро. Поэтому, просто вырезаем кусок платы с донора вместе с держаком и распаиваем: места достаточно.

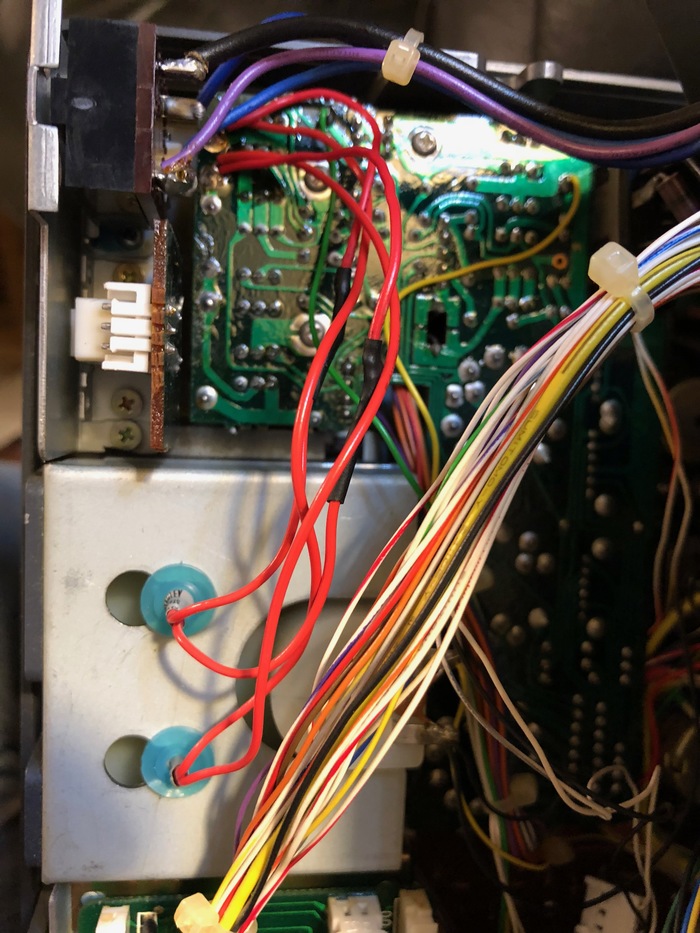

Чиним порнографию с лампами подсветки основного дисплея. Фотки "было"/"стало".

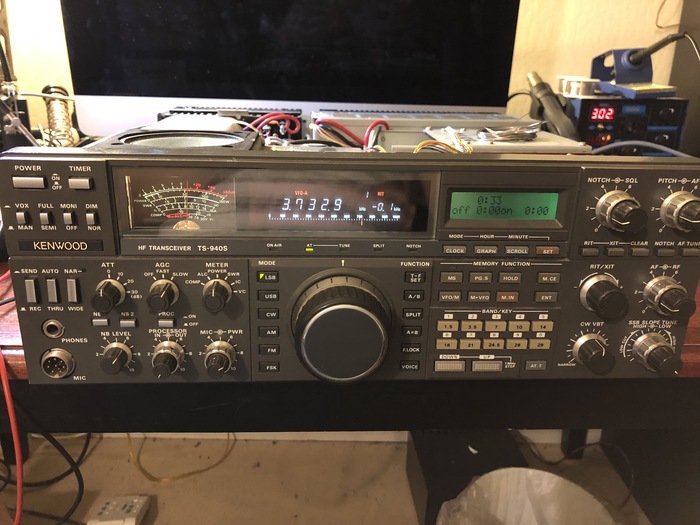

Ставим модуль на место, подключаем все разъемы, и проверяем. Прием отличный, калибровка не нарушена. Передает, автотюнер работает. Провел тестовый сеанс связи. Подсветка доп. дисплея получилась чуть тусклее чем в оригинале: родные лампы были все-таки на 10, а не 12 вольт.
Было замечено пару глюков, лечащихся сбросом основного микропроцессора: тут кстати, стоит Zilog Z80 аналогичный процессору старого доброго Спектрума. Наиболее вероятно, там тоже мертва батарейка. Этот блок доступен сверху после снятия динамика и его обвязки, но это уже проект на следующий вечер. Всем незашумленного эфира и хороших прохождений.
73 DE NB1R
