Теплый, ламповый, пыльный, древний

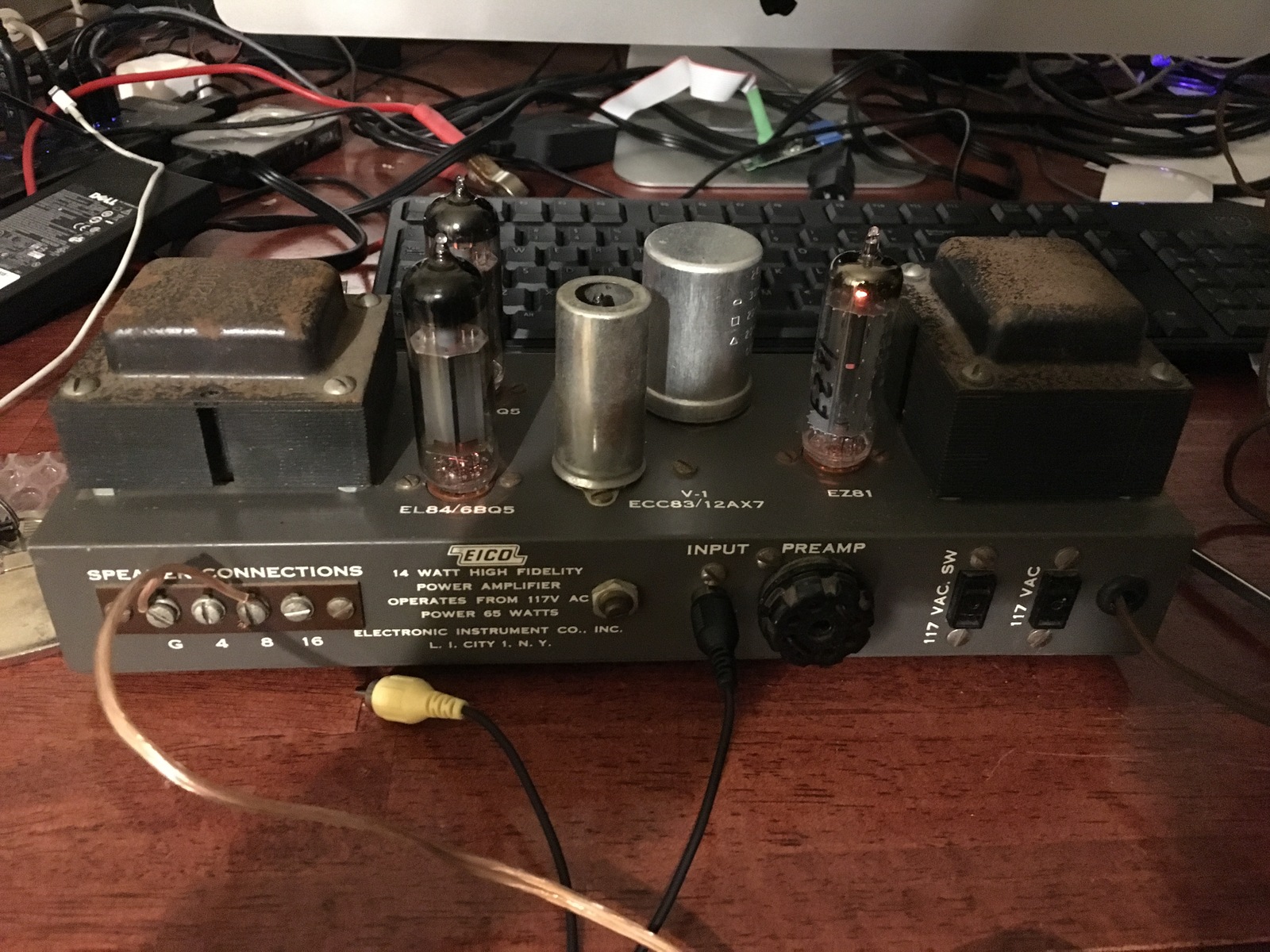

Незадолго до нового года вместе с кучей другого барахла ко мне попал вот этот загадочный зверек.
На тот момент он был покрыт вековым слоем пыли, половина ламп отсутствовала, и выглядел просто куском мусора. Беглый поиск в сети дал информацию: мы имеем дело с монофоническим усилителем Elco-HF14. Вскрытие показало, что внутри все чисто и аккуратно. Был закрыт обратно. Год выпуска - примерно 1985.

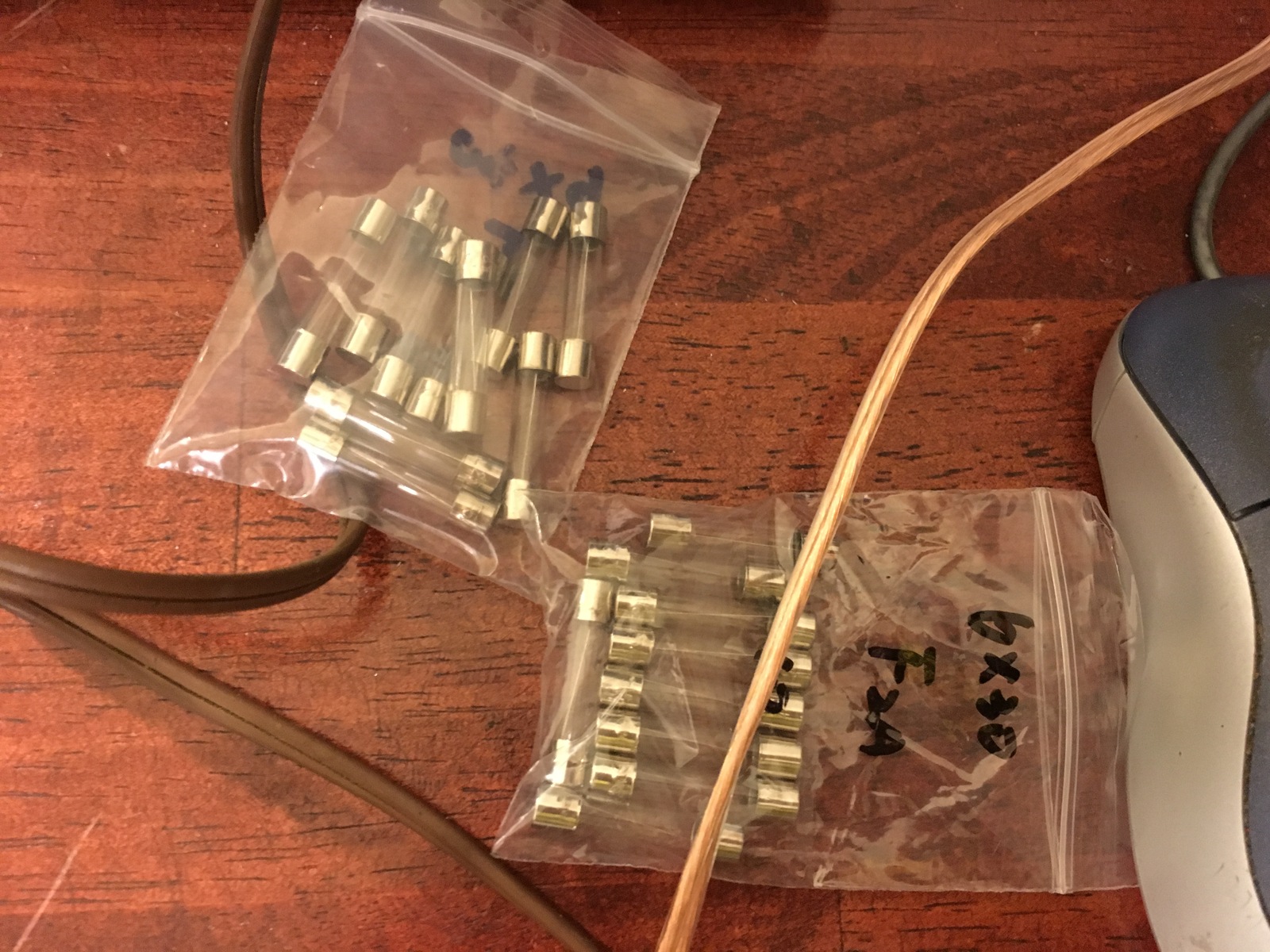

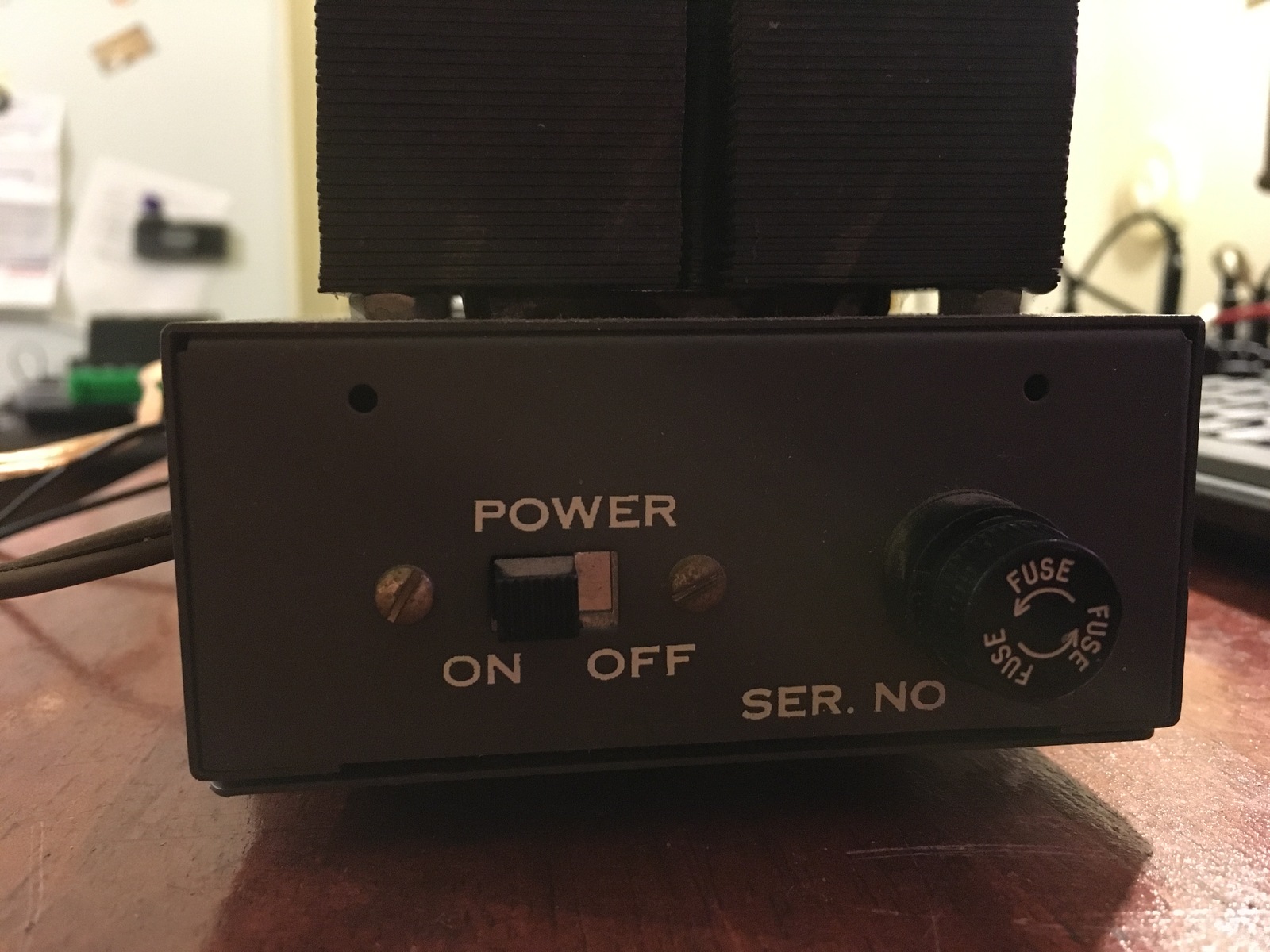

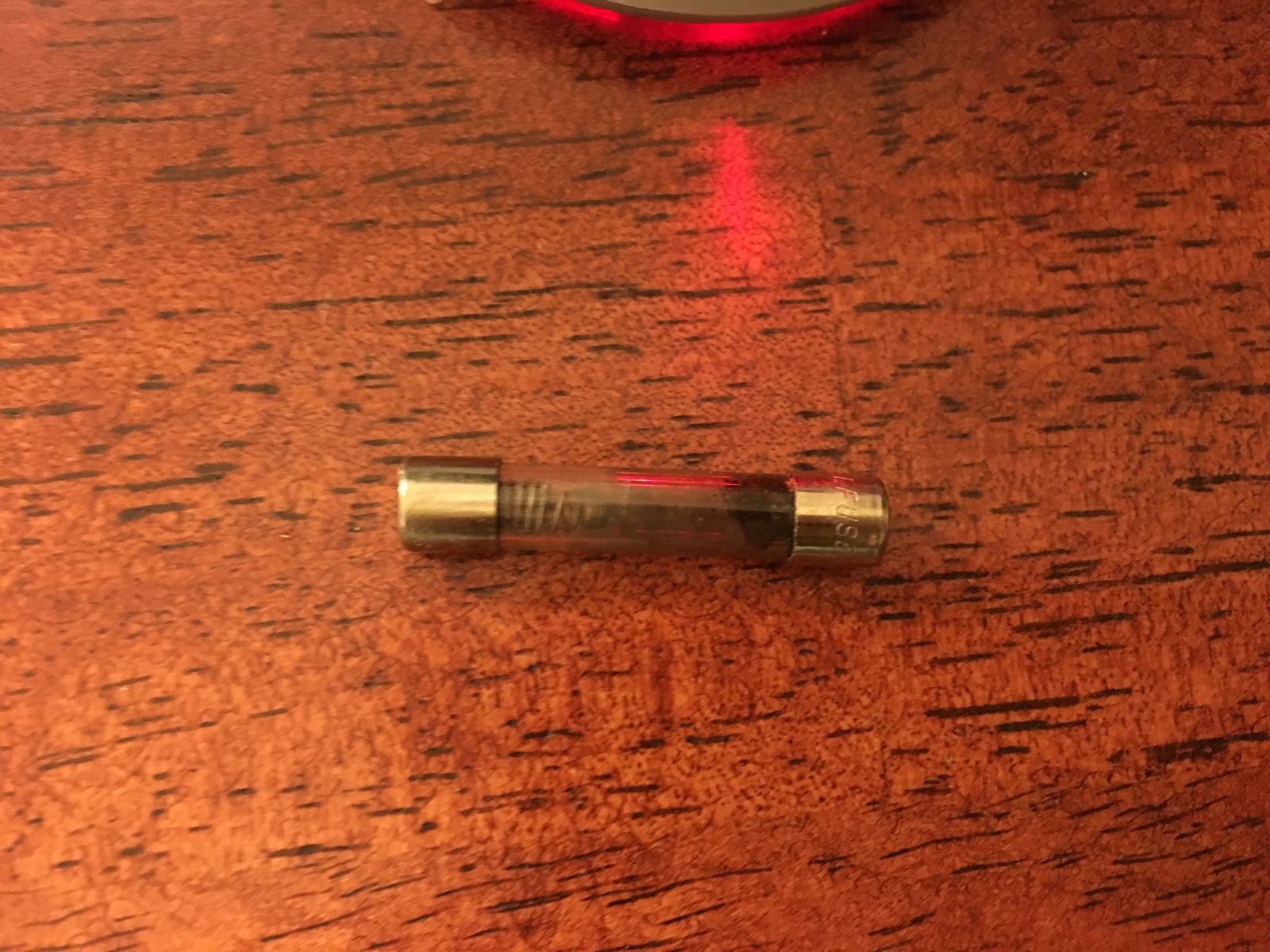

Предохранитель стоял на 1 Ампер вместо двух, и был сожжен. Идем на ebay и за сущие копейки покупаем у братьев китайцев ведро предохранителей. Дальше изучаем ситуацию с лампами.

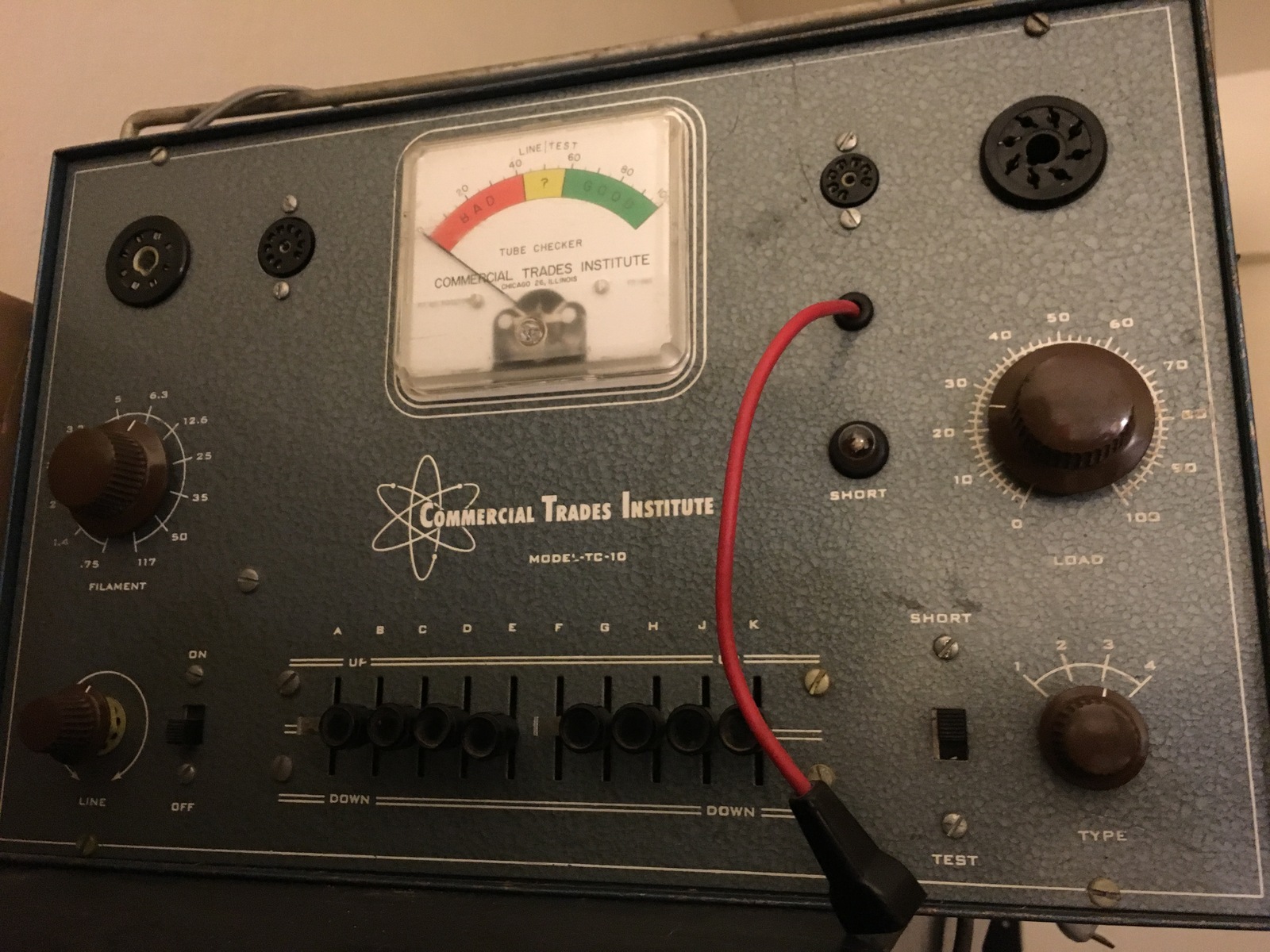

12AX7 и одинокая 6BQ5 были протестированы на изображенном выше страшном устройстве, которое больше подошло бы как декорация к историческому фильму об опытах гитлеровцев над военнопленными.
Лампы оказались вполне живыми и здоровыми.
Но дальше возникла еврейская проблема: ценник на эти лампы расходился от $20 за сомнительные (Untested: читай пойдут только в качестве декорации для стимпанк поделок) до $150 за "совпадающую" пару.
Википедия подсказала: существует аналог времен СССР: 6П14П. За $20 у братьев-украинцев были заказаны 10 этих ламп.
Дальше запасаемся терпением и встечаем почтальона каждый день.

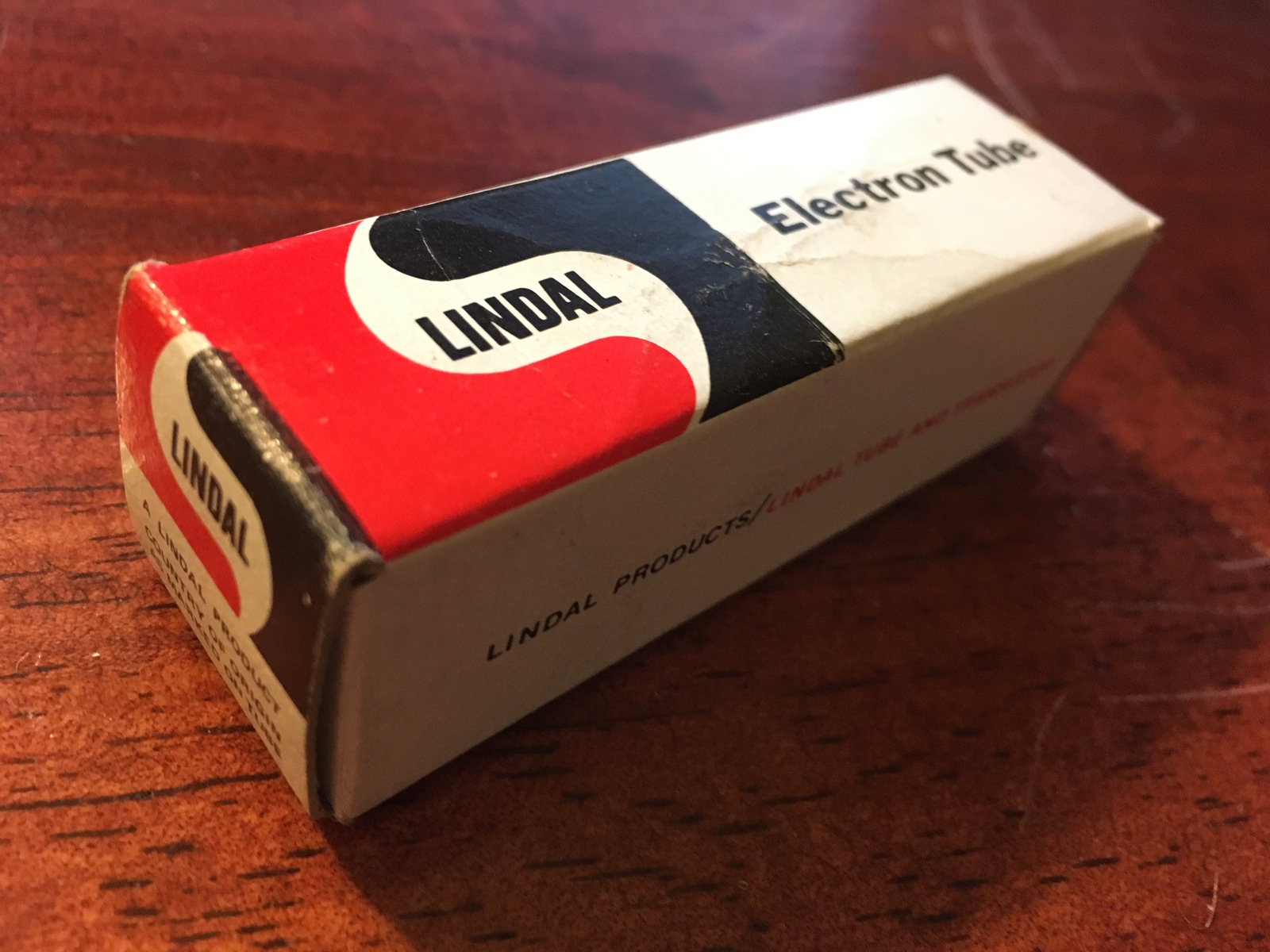

EZ81 пришла из соседнего города в неродной коробочке. Да ладно.
Снова достаем агрегат для пыток, тестируем лампы.
6П14П ставим парой, родную 6BQ5 прячем в шкаф до лучших времен.

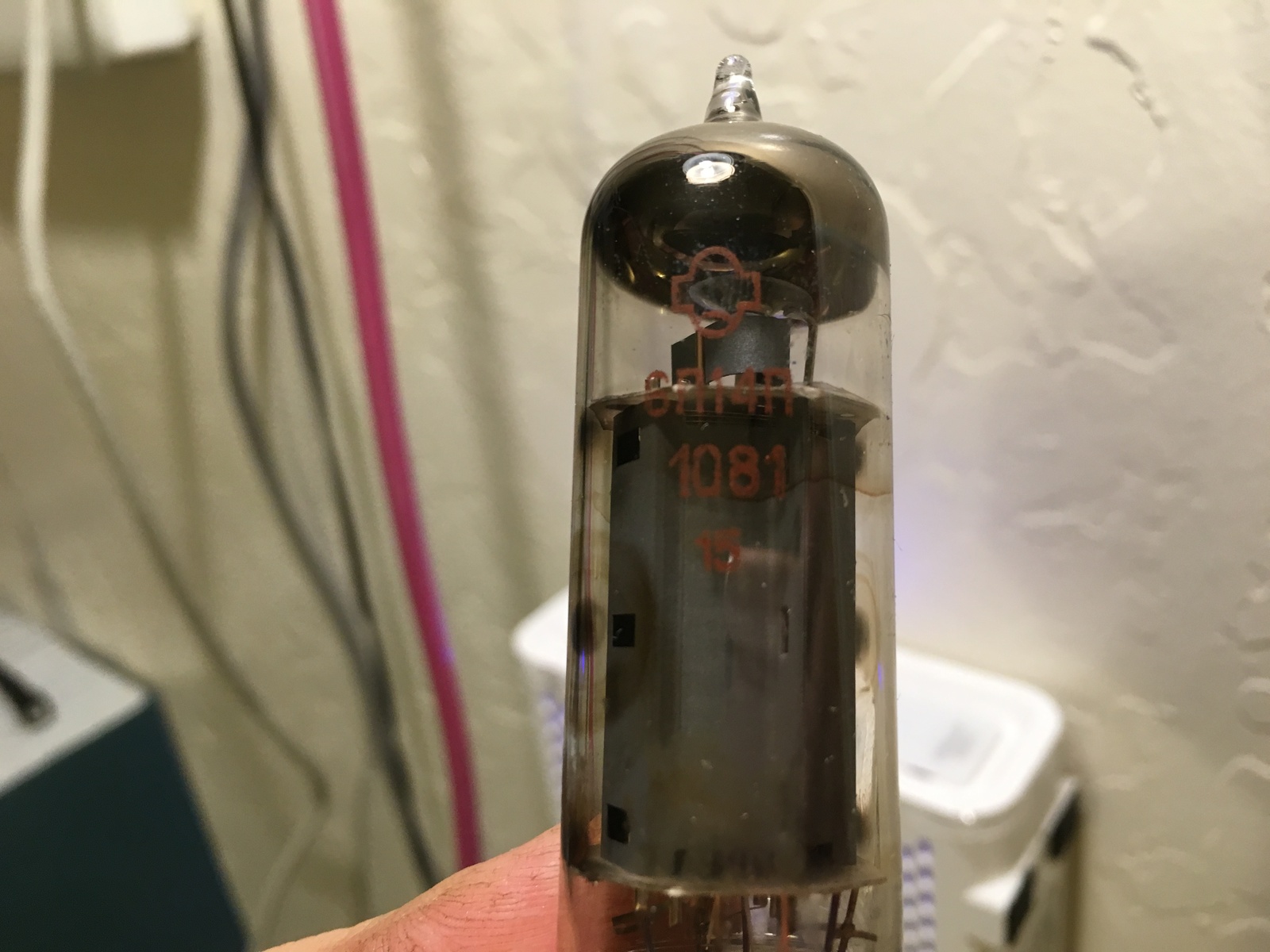

Лампы выпущены еще при Леониде Ильиче.

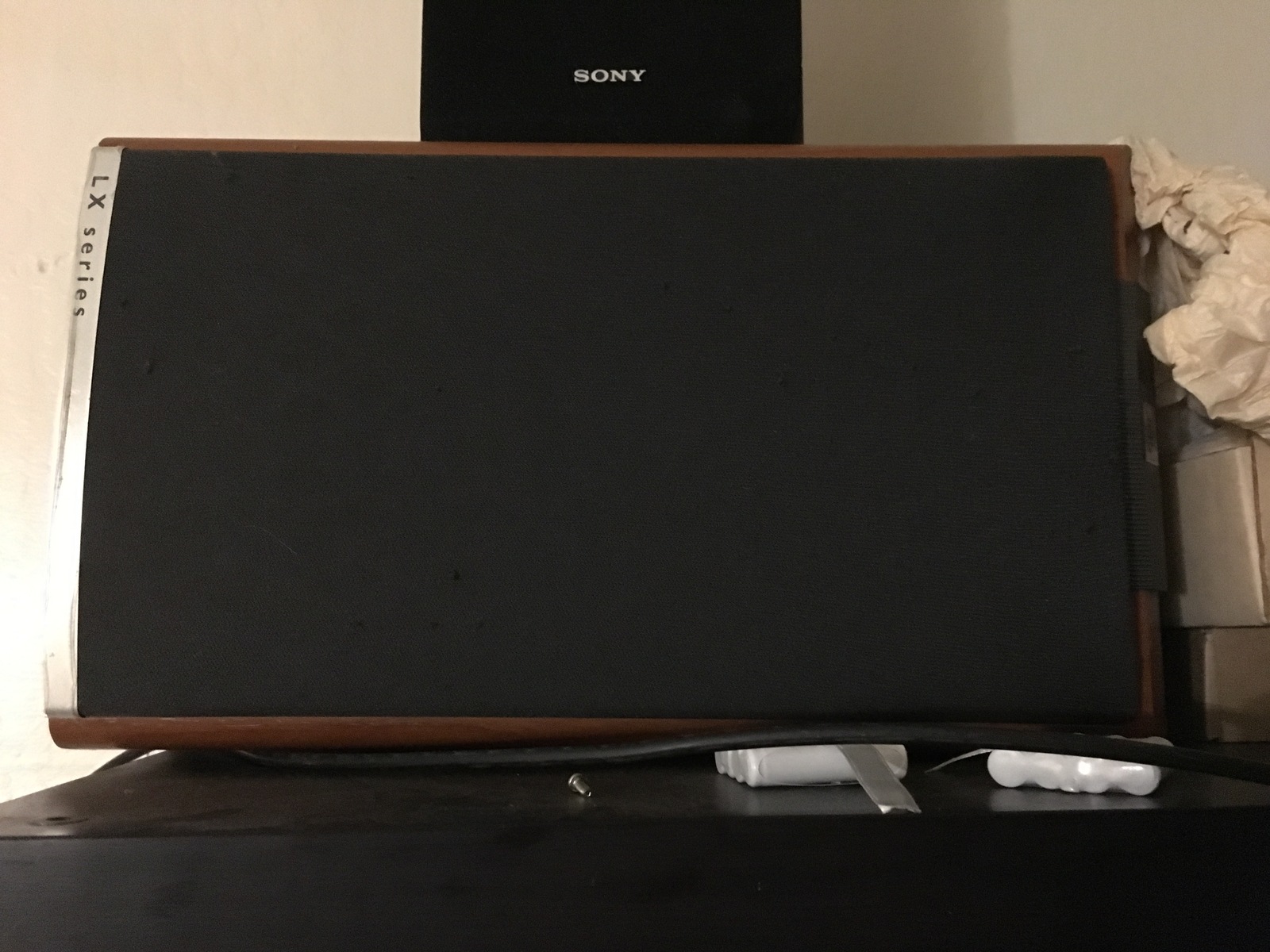

Нам понадобится всего одна колонка. Выбираем выход с трансформатора на 8Ом: сопротивление колонки 6 Ом, но такого варианта нет.
Вкручиваем предохранитель, трясущимися руками втыкаем старый шнур в розетку и включаем питание. Лампы начинают теплеть и немного светиться.

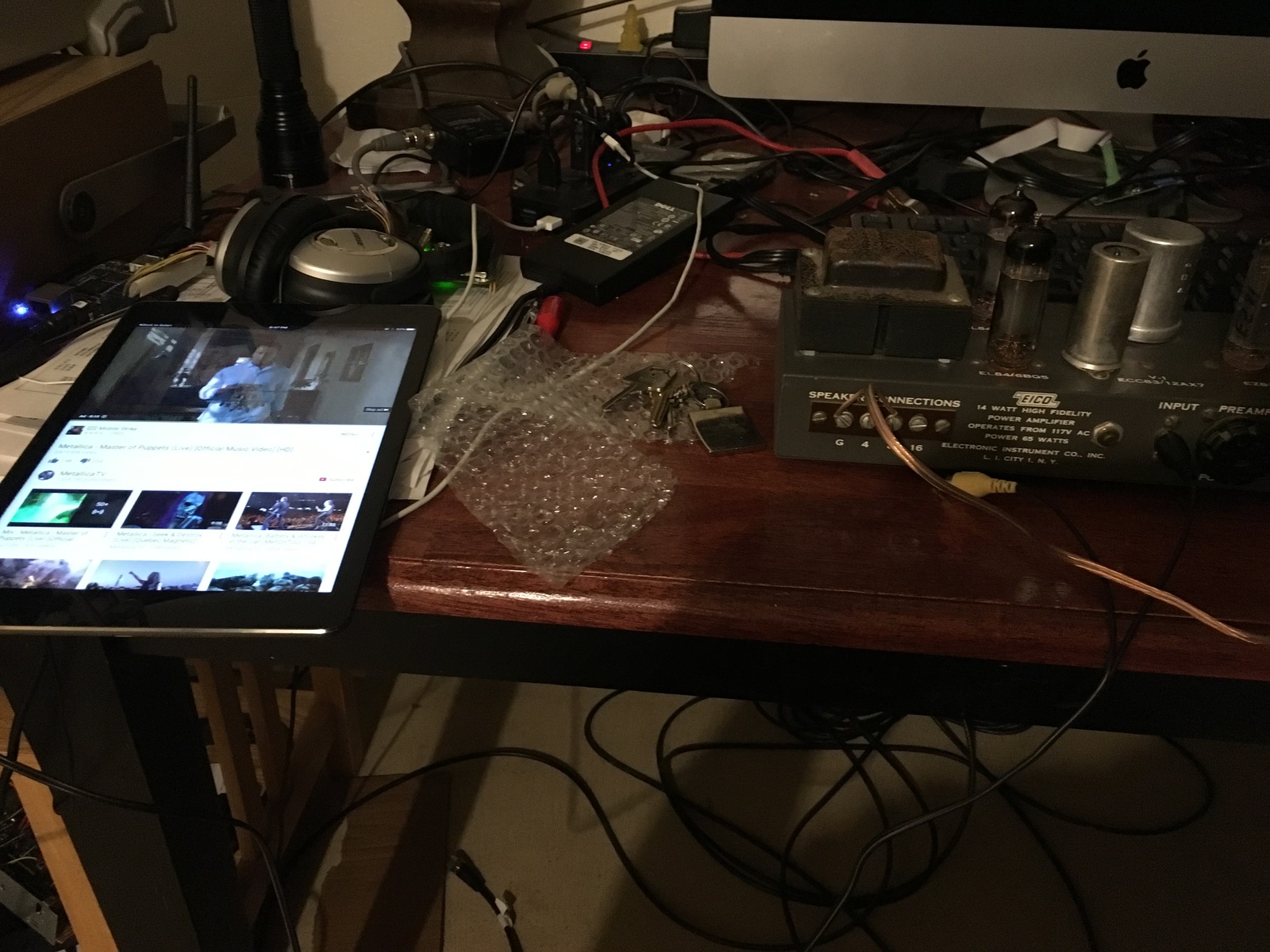

Сигнал подаем со старенького iPad: под рукой больше ничего нету. Наслаждаемся The One от Металлики и получаем по ушам за шум среди ночи :) Звук вполне достойных, хотя мощности явно не хватает для раскачки данной колонки.
Эффективность усилителя достойна пера поэта: на 65 ватт на входе - 14 ватт на выходе... То есть меньше 20%. Чуть лучше чем у паровоза. Да ладно, старичку простительно.
И на прощание - характеристики усилителя из официального мануала, найденного в интернете (привожу на английском, перевести точно крайне тяжело):
Power output: 14W into 8Ω (mono) [Выходная мощность]
Frequency response: 20Hz to 20kHz [Диапазон частот]
Total harmonic distortion: 2% [Общие гармоники]
Damping factor: 8 [не могу перевести]
Input sensitivity: 1.25V [Чувствительность на входе]
Signal to noise ratio: 90dB [Соотношение сигнал/шум]
Speaker load impedance: 4Ω to 16Ω [Сопротивление нагрузки]
Valve complement: 1 x ECC83, 2 x EL84, 1 x EZ81 [активные компоненты]
Dimensions: 3.75 x 12 x 4 inches [Размеры в дюймах]
Weight: 10lbs [Вес в фунтах]
