Iphone 10. Смерть на зарядке
Категорически приветствую дамы и господа!
"Нынче" на ремонте эпл от Айфона с давно известной проблемой - потух на зарядке.
На самом деле в ремонте у меня два таких телефона с одной проблемой. Один уже я сделаль))
Пришёл черед второму подниматься.
Собственно вот кирпич за 60к:

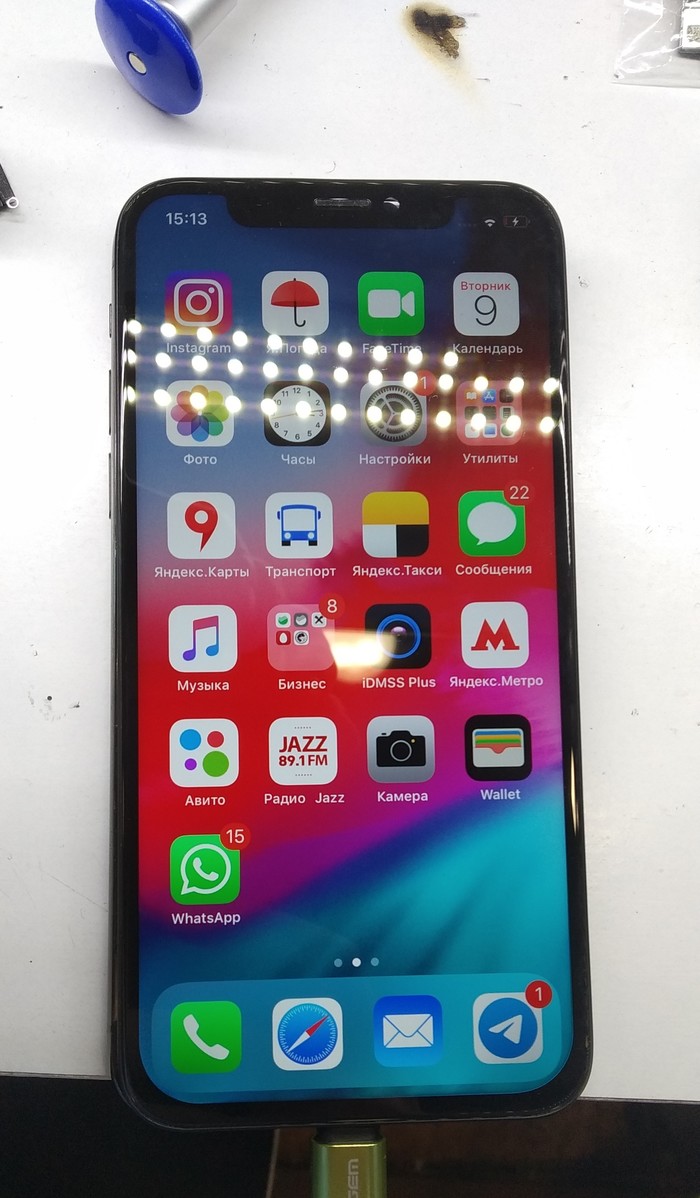

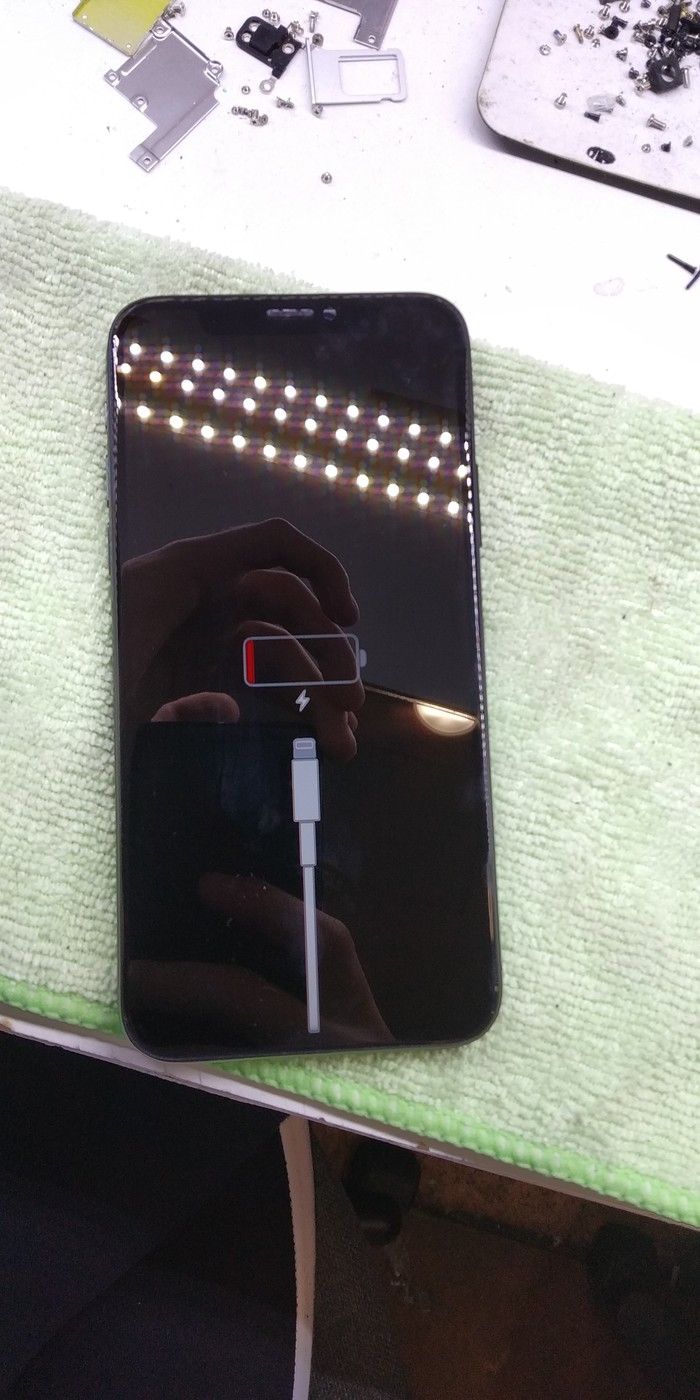

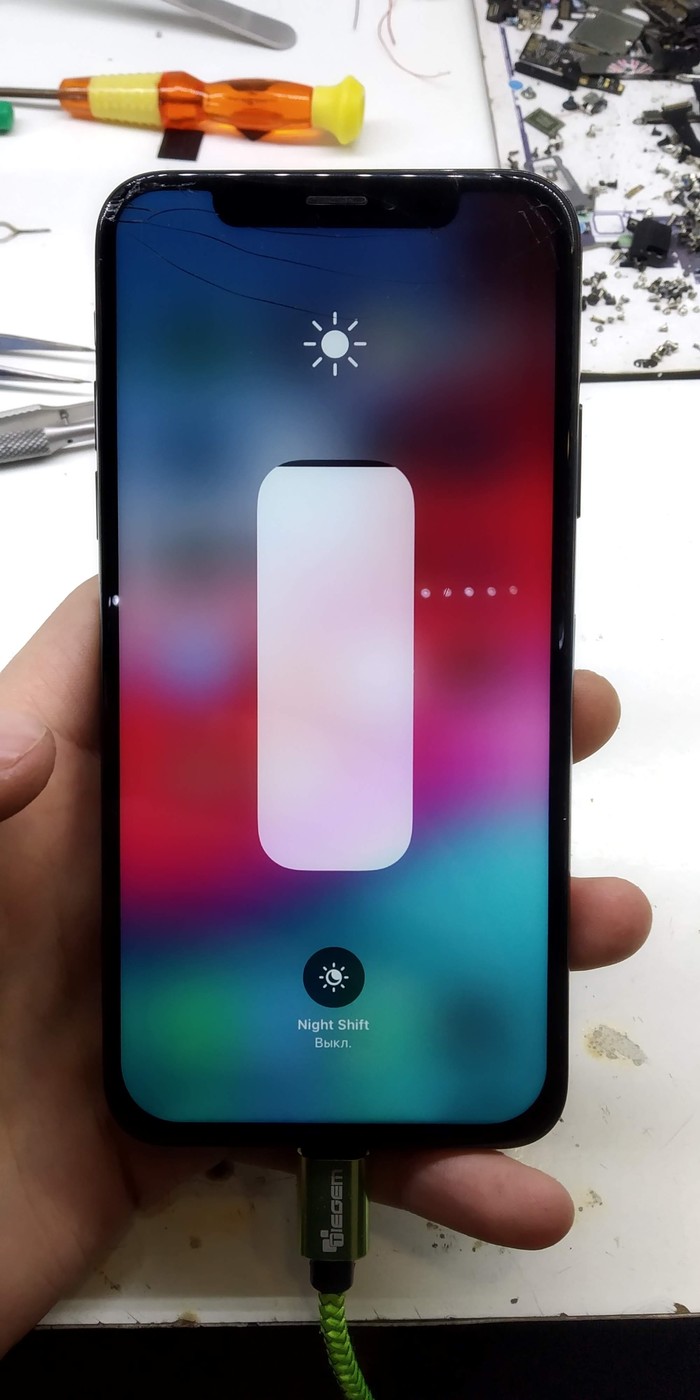

Поставлю его на зарядку:

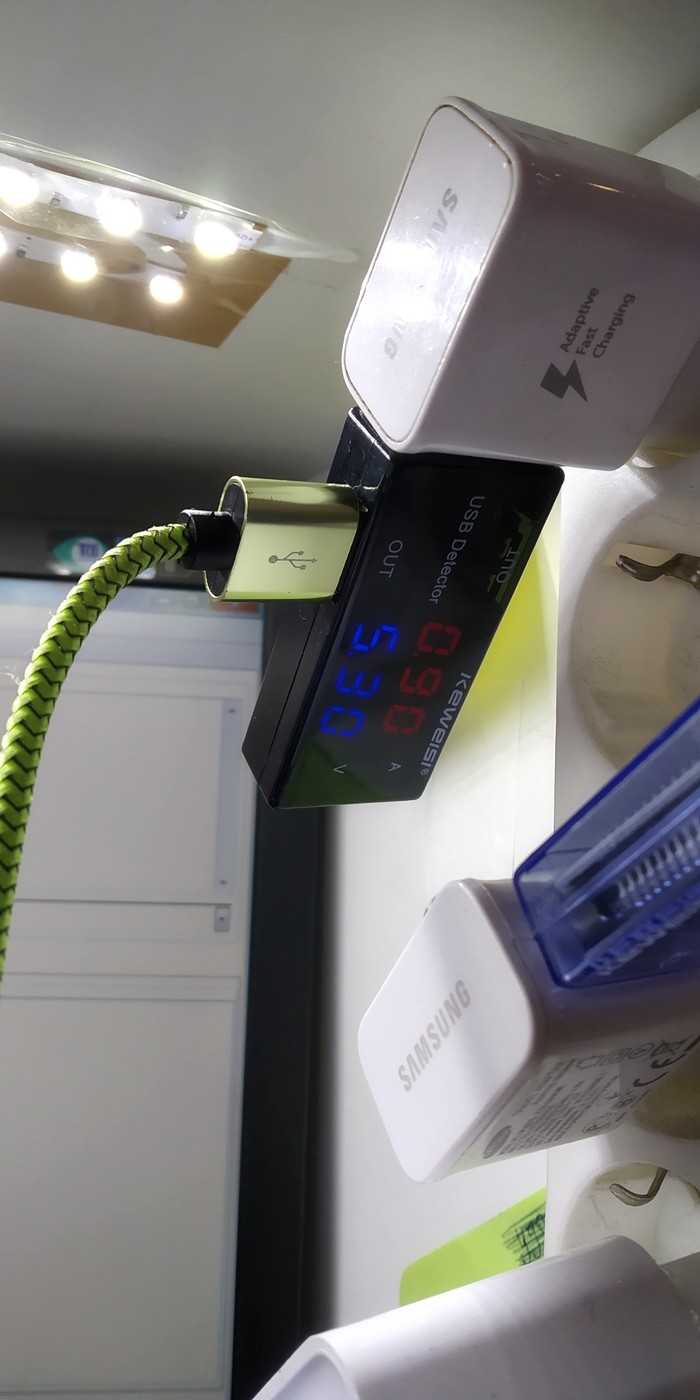

О как. Заряжается. Но правда в 2 раза медленнее чем обычно.
Подожду немножко.
В итоге выявил несколько проблем без разборки:
1. Как только загорается яблоко, то телефон перестаёт брать заряд ну и сразу вырубается от недостаточно заряженного аккумулятора.
2. Телефон, немного набрав заряд, в выключенном состоянии сам нажимает кнопку включения и периодически загорается экран с требованием - кушать хочется:
Ну тут всё просто. Кнопка включения возможно вышла из строя и сама нажимается, отсюда может быть и проблемы с выключением при запуске телефона.
Но! Заряжаться он так не должен. Необходим 1 ампер при зарядке, а у меня всего половина.
Ну тут на вскидку несколько вариантов ремонта:
1. Разобрать и почистить кнопку.
2. Заменить контроллер заряда.
3. Мелочи вроде замены аккумулятора и прочих шлейфов.
4. Заплакать и пойти купить клиенту новый телефон в ресторе))
Собсно выберу первые 3 варианта и разбираю.

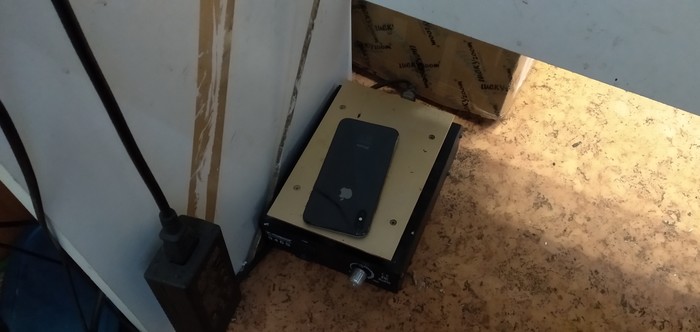

Для начала положу на нижний подогрев на 20 секунд для размягчения водоотталкивающего двустороннего скотча между корпусом и дисплеем:

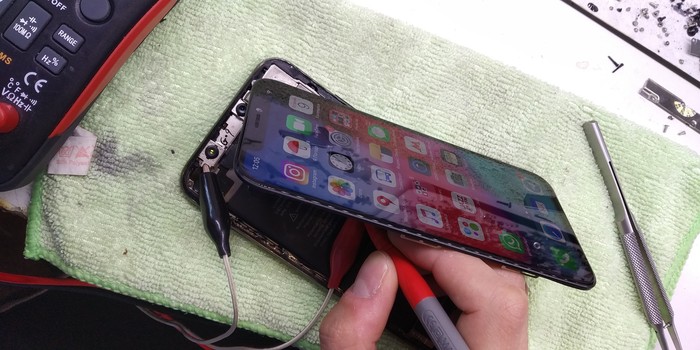

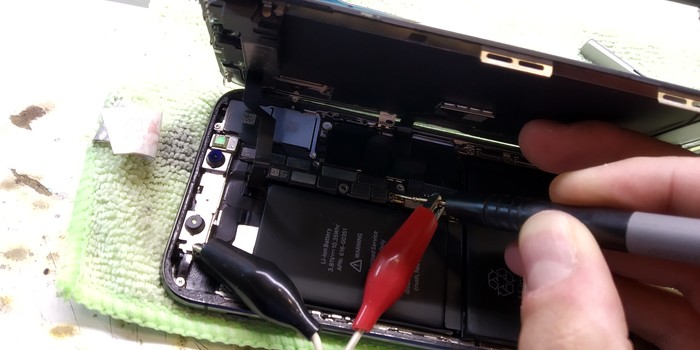

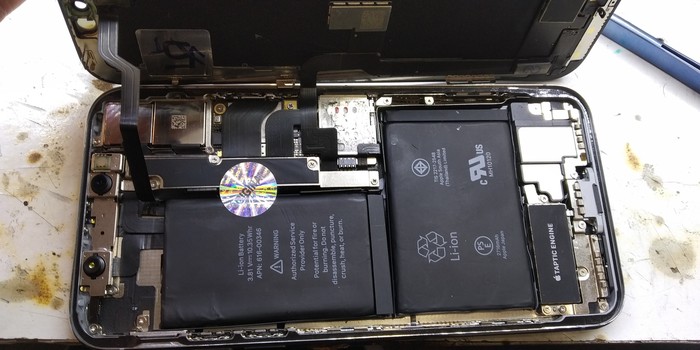

Легко вскрываю присоской дисплей, отворачиваю его на правый бок и подключаю к блоку питания(на фото предыдущий телефон, так как для второго я не сделал фотку):

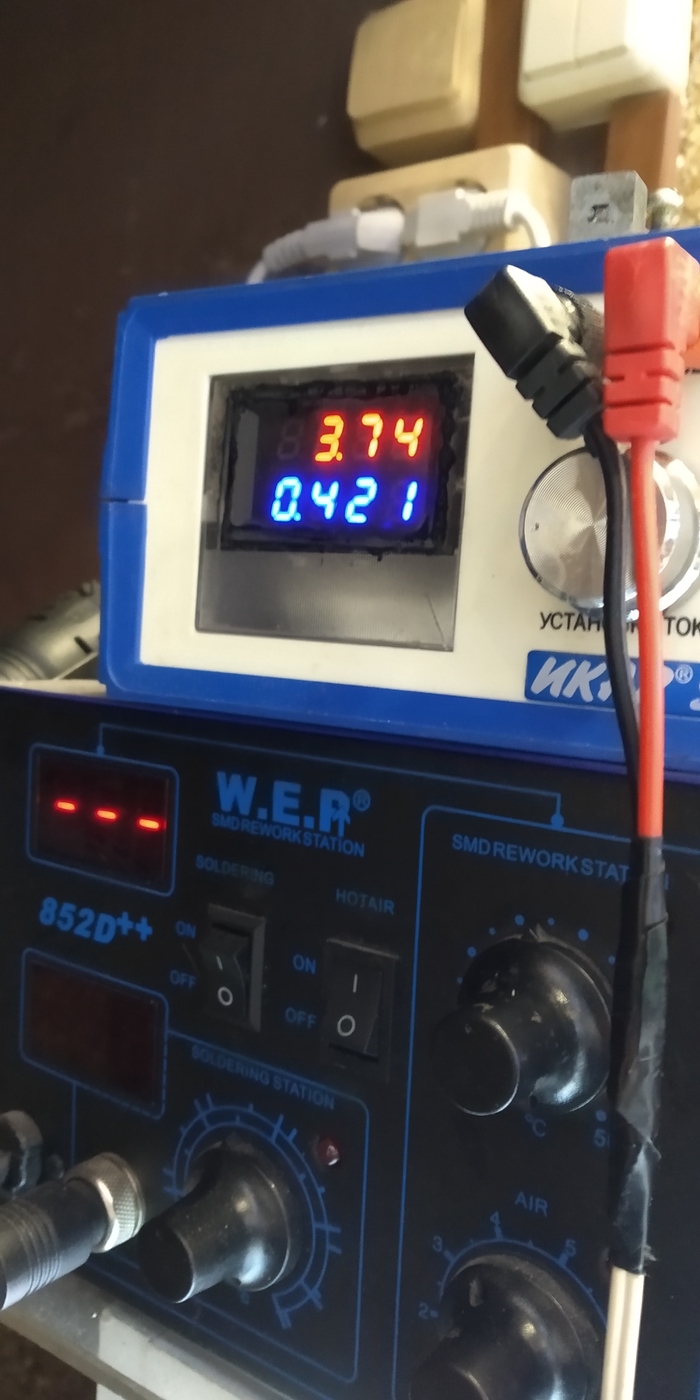

А что тут у нас? Потребление в выключенном состоянии 15 миллиампер.
А должно быть 0.
В первичной цепи питания что то где-то моросит. Найти эти 15 миллиампер будет ох как непросто, а может и просто. Не знаю, посмотрим.
Но! Я то знаю симптомы телефона и отсюда уже примерно предполагаю виновника - u3300. Он же tigris charger, он же контроллер заряда.
Но вот незадача. При подсоединении питания телефон самопроизвольно включается, хотя кнопку включения я не нажимал, и работает от блока питания как ни в чём не бывало. Не перезагружается и даже кнопка прекрасно работает:
Окакинтереснохули.
Отключаю шлейф кнопки - всё равно запускается при подаче питания.

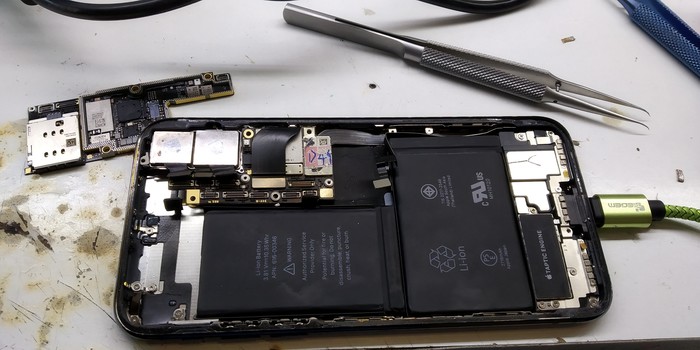

Отключаю все шлейфа и вытаскиваю плату:
Опять подаю на голую плату питание и она сука снова запускается...
Мрак.

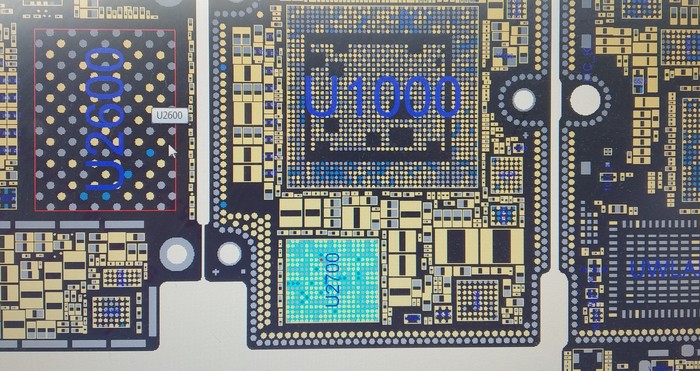

Почитаю схемы для него:

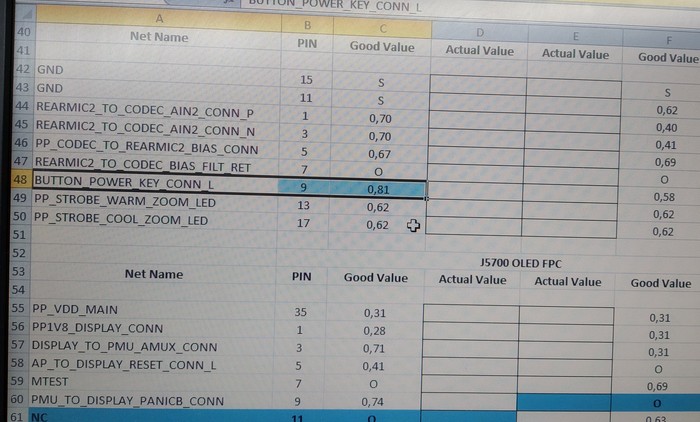

Да тут и ломаться нечему, но на всякий случай проверю сопротивления согласно карте сопротивлений в режиме диодной прозвонки:
0.81. У меня так же. Ясно.
Что же такое кнопка включения в большинстве электронных устройств?
А это у нас кнопка запуска основного контроллера, который впоследствии запускает всю периферию.

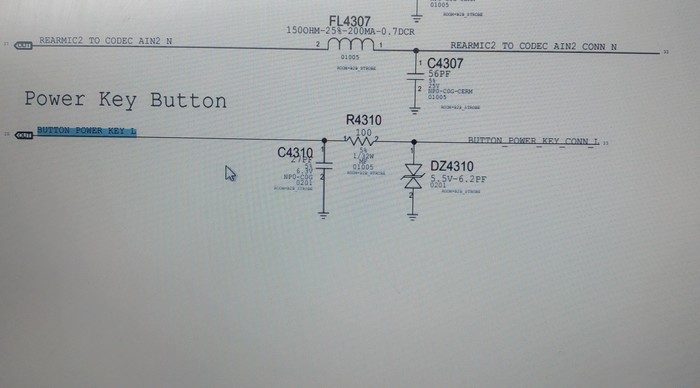

Взгляну снова в схемы:
Больше она никуда не идёт. Только в основной контроллер, который так же участвует в зарядке. Нет, не так. Не участвует, а контролирует микросхему контроллера заряда и отключает его, когда это необходимо.
А у меня карты складываются:
Тупит кнопка включения и зарядка не заряжает.
Вот и вся диагностика)))

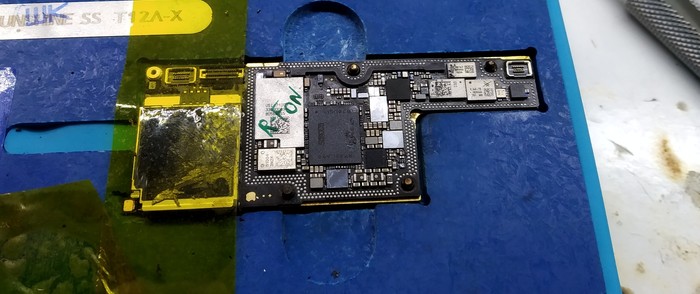

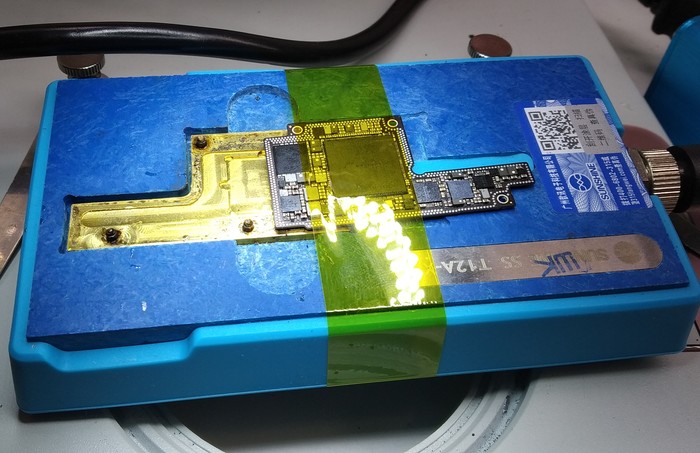

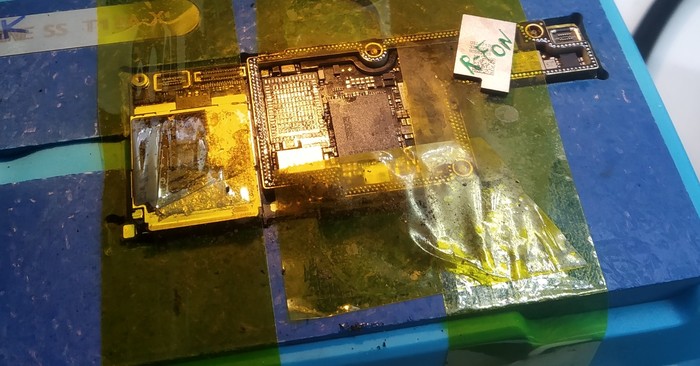

Плату закидываю на нижний подогрев:

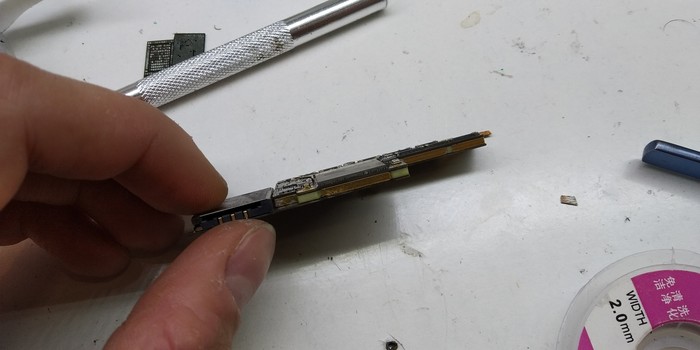

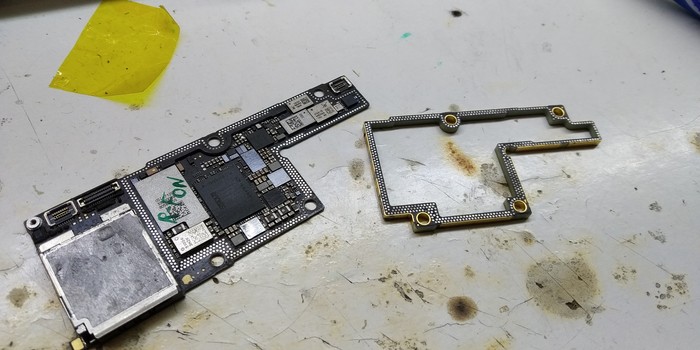

Распаиваю плату пополам и зачищаю остатки припоя с рамки и верхней платы по кругу:
И тут пришла в голову мысля запустить телефон без нижней платы:
Подкинул к блоку питания и она перестала сама запускаться. Но потребление в выключенном состоянии 15мА не пропало.
Одну проблему с кнопкой решу реболлом рамки.
Кстати плата нормально запускается, но без изображения, так как часть питания и синхронизация идут по двум шлейфам от верхней платы к нижней и потом уже ко второму шлейфу дисплея. Такие дела однако.
Но не суть.
Телефон всё так же не заряжается во включенном состоянии.
Тут опять взгляну в схему на первичную цепь питания:
С разъёма аккумулятора дороги идут прямо в контроллер заряда. Так, отставить основной контроллер. Буду менять tigris))
Снова колхоз с подогревом:

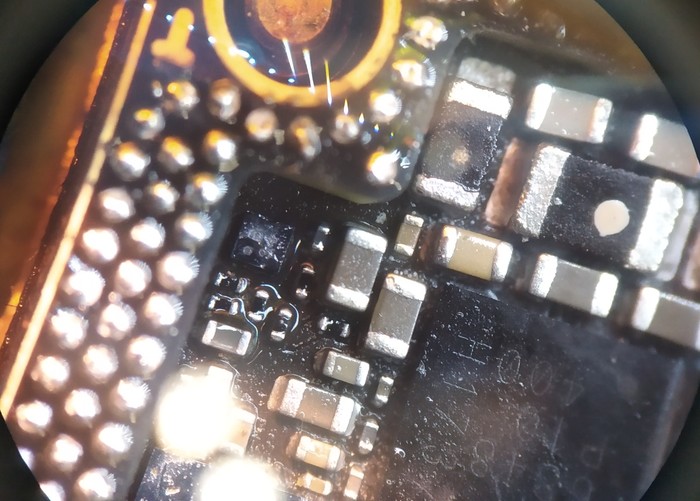

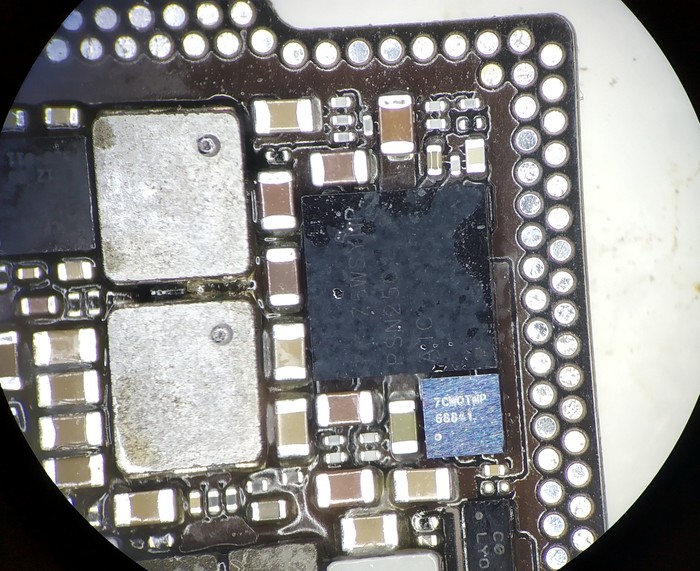

Вот сам контроллер заряда:
Подогреваю плату 120 градусами, а феном снимаю микросхему на 240:

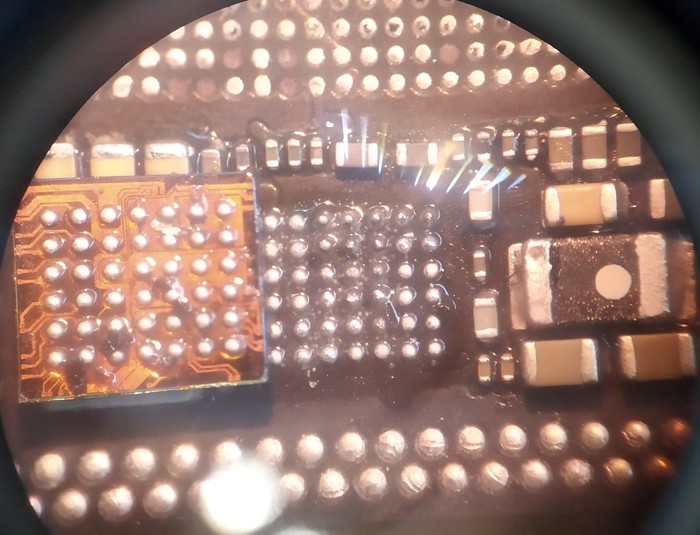

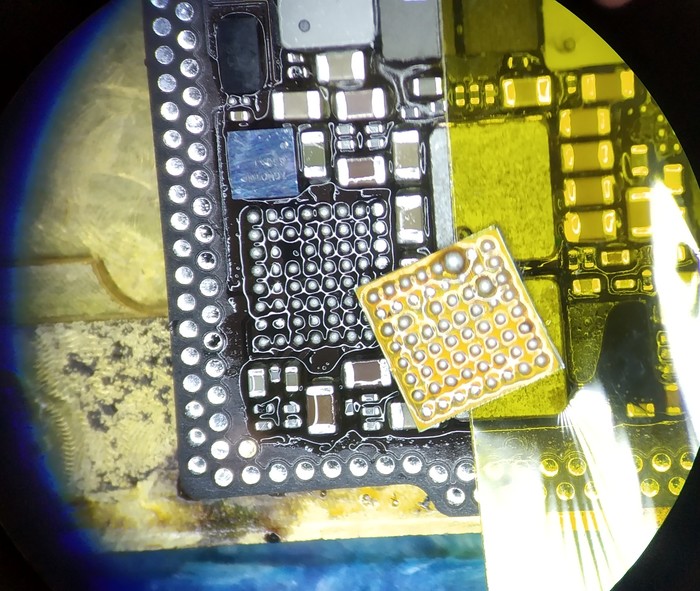

Зачищаю оплёткой лишний припой:

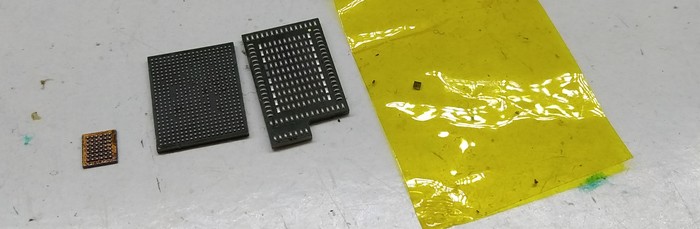

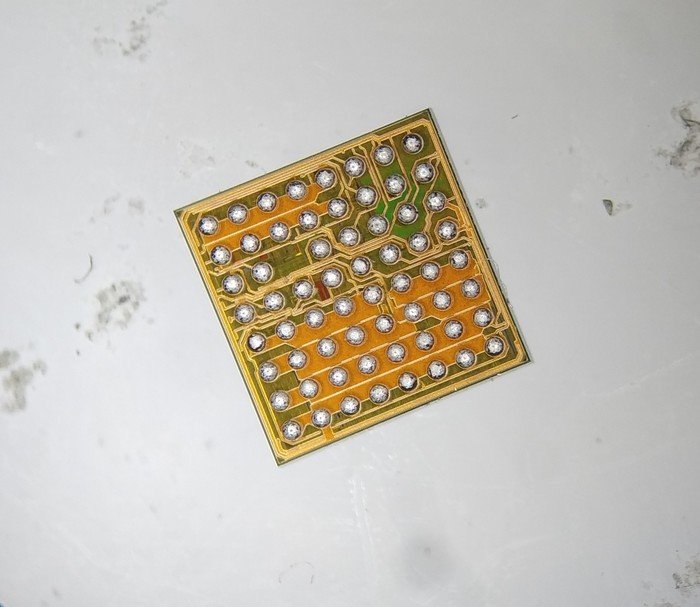

И подготовлю новый чип, предварительно сняв тугоплавкий заводской припой и ошарив своим среднетемпературным:
Ляпота)))

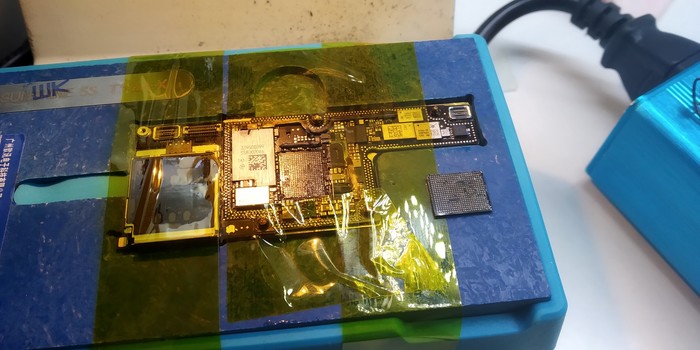

Дальше всё просто - без нижнего подогрева при температуре фена 260 градусов сажаю это дело на место:
Следом подготавливаю раму для накатывания шаров припоя:
И ошариваю её низкотемпературным сплавом от производителя mechanic специально для десятых айфонов(500р отдал за нее однако. А там всего 20 грамм):
Ну и сажаю верх платы исключительно при участии нижнего подогрева:

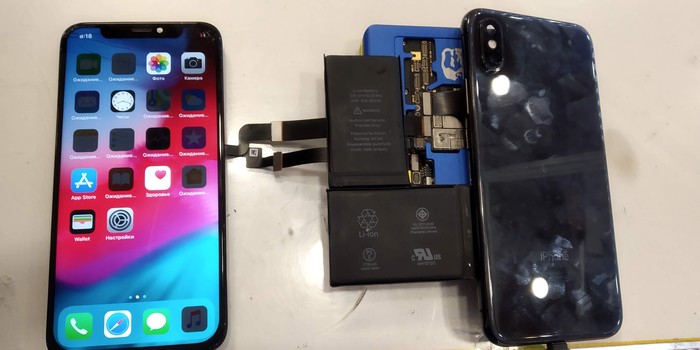

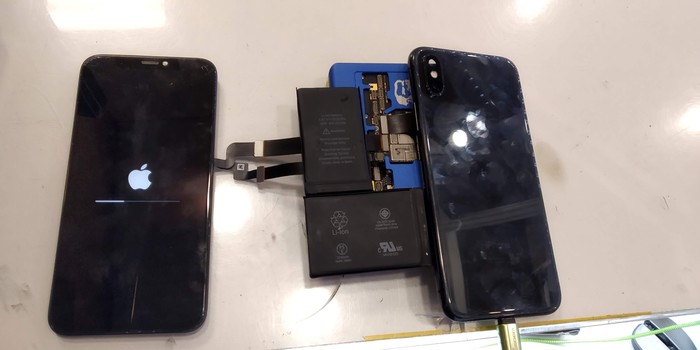

Далее на соплях собираю в корпус и запускаю:

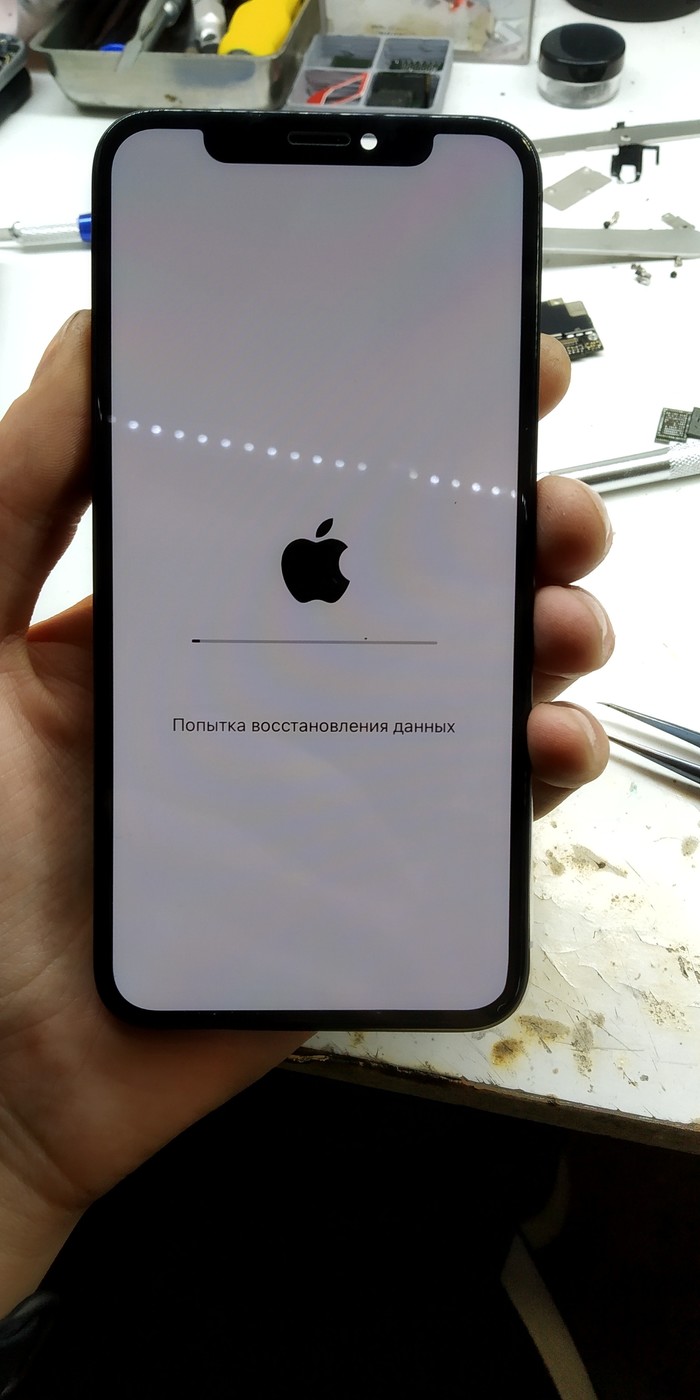

Потребление из полностью севшего телефона стабильное и контроллер поднимает аккумулятор из глубокого разряда. Все проблемы решены:
Попутно проверяю всю периферию с последующей скучной процедурой сборки телефона.
По времени ремонт занял 3 часа, так как долго подбирал термопрофиль для пайки микросхемы рядом с процессором.
До встречи!
Яблочки, яблочки или дела Хсовые. Часть 2.
Всех приветствую!
Недавно делал ремонт iPhone X с симптомами нет сети и wi-fi
https://pikabu.ru/story/yablochki_yablochki_ili_dela_xsovyie... и, как оказалось, весь ремонт был зря - потрачено много времени и это не принесло никаких результатов.
Так вот.
Исправляюсь:
Восстановление яблока часть вторая.

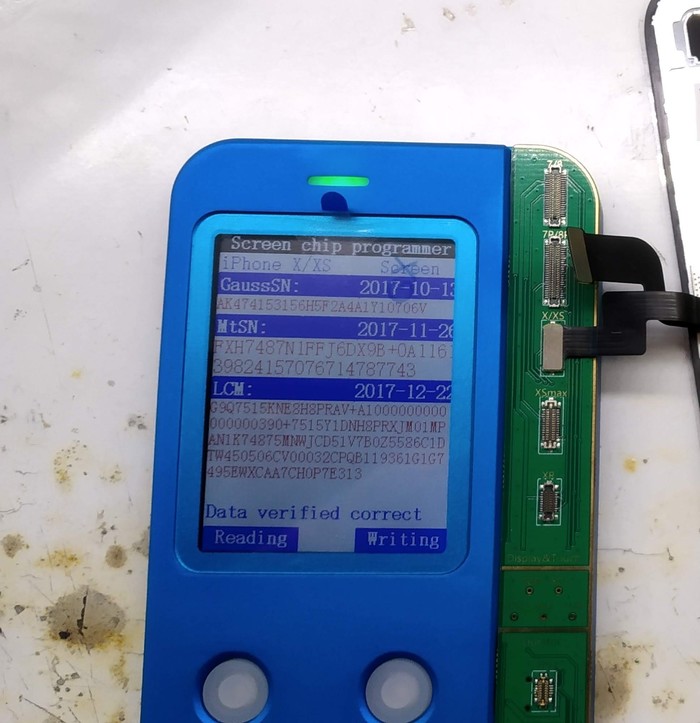

После моего ремонта как известно отказал тачскрин и я недавно выяснил, что оказались в обрыве и коротком замыкании 2 важные дорожки синхронизации тачскрина с драйвером.
Плюс ко всему периодически терялась сеть.
Цена за работы осталась прежней (хоть я и провозился с ней часов 6), но прибавилась стоимость покупки платы, заблокированной на icloud (+4000р к цене):
Слева у меня плата клиентская, а справа - моя (только что спизженная купленная).
Процесса располовинивания не будет, так как это есть в предыдущем посте.

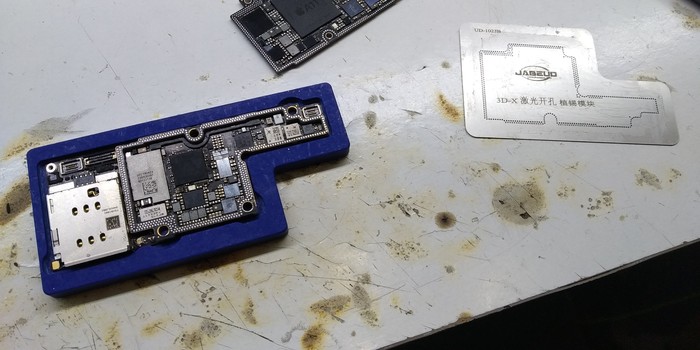

Вот начало процесса:
Раскидано)
Дальше мне потребуется определиться, как поступать с wi-fi:
1. Отпаять его и перенести на новую плату.
2. Оставить чужой, но отпаять память с верхней платы и сделать отвязку через программатор, что бы он работал (да, начиная с 6s wi-fi привязан к mac адресу в памяти).
Выбираю вариант первый, так как не хочу трогать верхнюю плату пайкой.
Если делать, то делать всё внизу.
Приступаю.
Снимаю модемный процессор с заблокированной платы и зачищаю место для посадки, пока тёпленькая (плата имеется ввиду):
Дальше первый раз!!! снимаю модуль wi-fi на клиентской плате, что бы посмотреть, какой трафарет нужен. Если не подойдёт мой от семёрки, то на накидаю шаров припоя вручную или же сниму память и сделаю отвязку:
Отлично. Подходит трафареты от 7 Айфона.
Кстати как я красиво угадал.
Если снять wi-fi, то подлезть к модему очень легко, предварительно скинув тройку конденсаторов.
Следом снимаю модем:
И, самое важное, это eprom_k, так называемая память модема, в которой находится некоторая служебная информация и imei:
Вот она где прячется)) в другом конце платы.
Если её потерять/расколоть или неправильно подобрать температуру отпайки, то всё - весь комплект: процессор+память+модем+вайфай+nfc на выкид. А она стеклянная и маленькая - на самом конце пинцета:
Или на руке:
Застрахую себя от непредвиденных факторов и скопирую всю её память на флешку через давно знакомый программатор pro1000s с модулем для чтения/редактирования и записи eeprom:
Прекрасно)) теперь можно не бояться её проебать потерять на столе.
Теперь нужно отпаять wi-fi с платы донора и зачистить весь оставшийся компаунд с платы:
Попутно замечаю свой косяк - микросхема поднялась с платы во время демонтирования основных микросхем:
Ой нехорошо то как, ой не хорошо)))
Снимаю её:

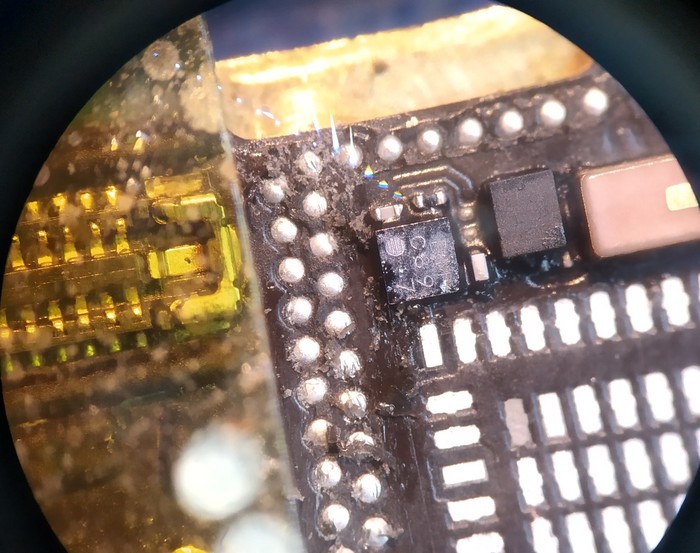

Под неё попал термопесок от процессора во время чистки и отпайки.
Не страшно.
Очищаю необходимые микросхемы и накатываю на них среднетемпературный припой 180°:
Ну поехали!
Мажу капли флюса:
И запаиваю все микросхемы разом с клиентской платы на донорскую:
Следом зачищаю нижние патяки для рамки и тут же накатываю шары на саму рамку:
Сажаю рамку на плату и накатываю шары припоя уже на верхнюю часть рамки с использованием низкотемпературной паяльной пасты 138°:
Следующий шаг установка верхней платы без использования фена, только нижний подогрев с температурой 160°.
Бутерброд по американски с пылу с жару)))
Тут уже нет излома платы как в предыдущем разе и поэтому сразу устанавливаю в корпус и запускаю.
Если не получится, то придется всё начинать сначала...
Ну и:
Почти у цели)
Подожду минутку и:
Агонь!!! Всё получилось с первого раза.
Осталось самое важное.

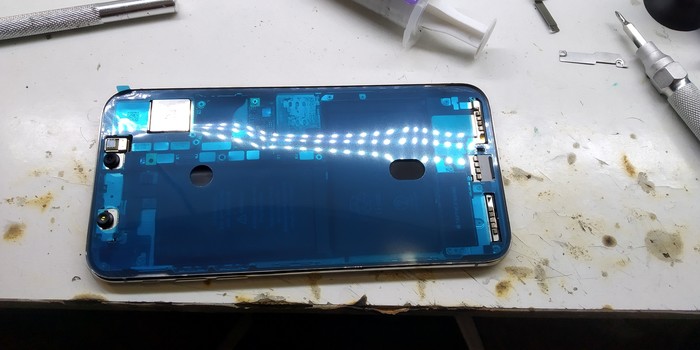

Делаю проклейку дисплея от брызг и пыли(защиты от погружения тут уже не будет!!!!):
И закручиваю все защитные экраны с установкой пломбы:
Готово!
По итогу:

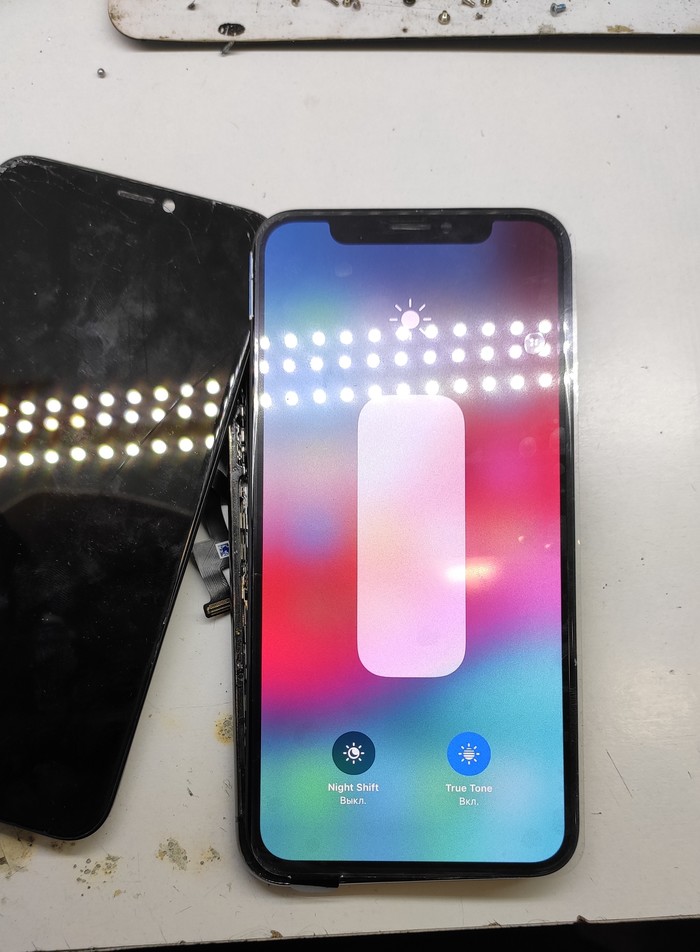

1. Появилась стабильная сеть.
2. Заработал wi-fi.
4. Улучшилась устойчивость платы к падениям.
3. Перепутал местами нумерацию пунктов.
5. Заработал тачскрин.
6. Все функции работают стабильно.
7. Денег заработано столько же.
8. Но потрачено ещё 4 часа.
А в довеску получаю запчасти за бесплатно:
Увидимся))
Яблочки, яблочки или дела Xсовые
И снова здрасти)
Сегодня iphone 10 с симптомами нет сети с неактивной кнопкой wi-fi.

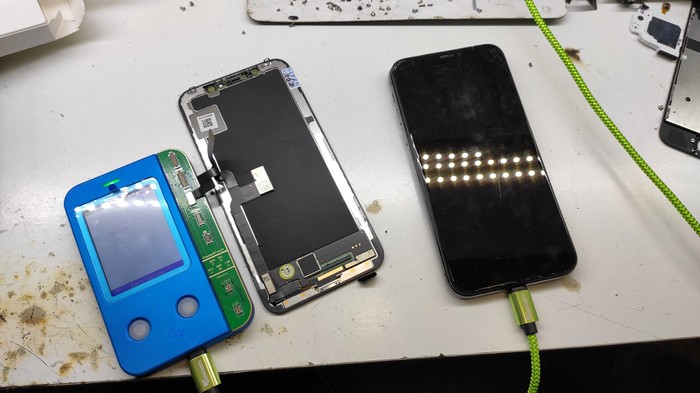

Ударник, реф, переклеенный дисплей с тачскрином. Ну всё как обычно. Куплен на торговой площадке:
Жаль...
Вскрываю.
А что это тут у меня?
Так так так.
Копаю дальше:
Жистока однака.
Взгляну на схему:
А тут у меня ремонт контроллера тачскрина собсно.
Картина телефона следующая:
1. Телефон купили и носили недолго но счастливо.
2. В один прекрасный момент он очень хорошо пизданулся.
3. Сумма ремонта оказалась слишком неподьёмная и телефон был выкуплен на запчасти.
4. Из говна и палок восстановили по дешёвке и выставили на продажу рублей за 45.
Кстати история:
Заходит человек и спрашивает, могу ли я посмотреть телефон на "вшивость" и даёт в руки iphone X. Сзади стоит мадам, видимо, продавец.
Беру значит телефон и края заднего стекла впиваются мне в руку.
Вес не соответствует оригиналу.
Включаю и отдаю обратно, попутно говоря что это подделка на Андроиде.
Сзади мадам невозмутимо:
- Да нет, вы что. Я с ним год ходила. Скачивала приложения с apstore, да и вообще телефон оригинал 100%.
Говорю ей:
- Позовите siri.
Молчит. Говорю:
- Это подделка.
Она невозмутимо забирает телефон из рук парня(он же покупатель) и убегает в закат.
Парень стоит не понимая ситуации.
Объяснил, что это дешёвая копия и всё такое и протягиваю ему свой икс.
Парень покрутил мой телефон и говорит:
- А я вот хотел купить его за 45к...
Не было бы этой истории, если бы он не держал у себя в руках оригинальный iphone 6 plus.
Ну да ладно. Отвлёкся.
5. Телефон успешно куплен и таскается до первого падения.
6. Перестаёт видеть сеть и отваливается wi-fi.
7. Относит в сервис.
8. А этот сервис относит его ко мне на ремонт.
9. Я хз что с ним делать. Открыл и плачу)))
Итак. Собственно процесс ремонта.
Укладываю плату на нижний подогрев с температурой 160 градусов и снимаю верхнюю часть платы на которой находится основное - процессор, память и контроллеры питания:
Следом поднимаю температуру нижнего подогрева до 190 и снимаю центральную рамку:
Изначально планировался реболл модема и wi-fi, но сняв рамку, решил что это не потребуется. Тут фарш - отбитые пятаки по линиям модема, вайфая и тачскрина:
Все остались на рамке))
Значит тут штук 40 отбитых пятаков по периметру, из них нужных примерно 16. Первый ряд снаружи это масса. Они для устойчивости платы к изгибам и падениям (не сильным прошу заметить).
Бум делать.

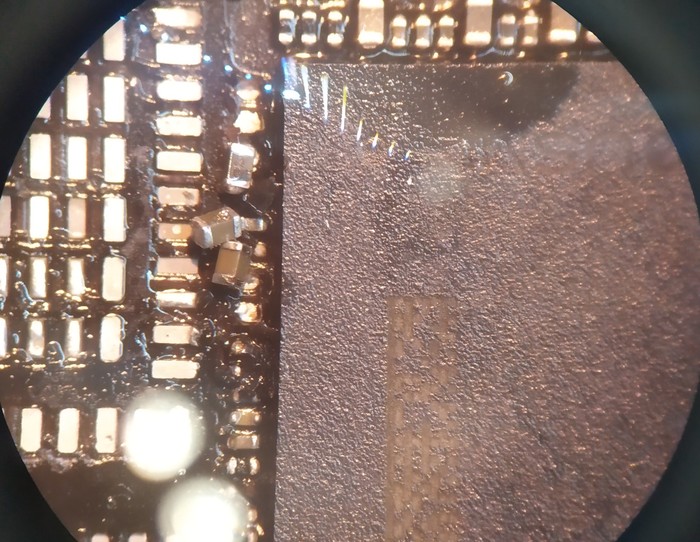

Сначала начну с восстановления на нижней плате. Начинаю вытаскивать пятаки из третьего слоя платы:
На сухую не видно. Заливаю спиртом и продолжаю скоблить)))
Картинка в 4х кратном масштабе:
Потом беру такой паяльник, нижний прогрев на 100 градусах для лучшего лужения пятачков:
Лудю)
Дальше всё просто.
Мажу децл флюса и набиваю в каждую лунку низкотемпературной паяльной пасты и включаю подогрев на 180 градусов.
Видео для интереса:
Ну а кому не интересно, то вот конечный результат:
Но это только начало.
Дальше идет в ход маска ультрафиолетовая. Замазываю часть лунок по краям, так как при поисках пятаков задевались слои и маска, с общей массой, под ними слезла. Если запаять так, что я изначально и сделал (хотел схалтурить но не вышло и как итог - 40 минут потраченного времени и опыта мне в копилку), то припой слипнется между шариками и будет короткое замыкание и плата не запустится ( защита основного контроллера питания не даст это сделать).
В общем дубль два, но уже с исправлениями:
А дальше в дело пойдёт серебряная проволока диаметром 0.008мм. Она в четыре раза тоньше человеческого волоса (позаимствовал на время с головы девушки и получил за это пизды не спорю)
Вот масштаб:
Ну а дальше письки комаров как обычно:
Загинаю в форму хвостов свинины и добавляю немножко припоя поверх для лучшего схватывания с рамкой:
Следущий этап - нанесение смеси низкотемпературного и среднетемпературного припоя на первую часть рамки(в данном случае нижняя часть должна тяжелее плавиться, иначе если нанести одинаковый припой на обе стороны рамки, и следом поставить верхнюю плату - под нижней частью припой придавится и слипнется, что в свою очередь может привести в лучшем случае к короткому замыканию:
Выглядит это так:
Далее устанавливаю нижнюю часть платы и рамку на нижний подогрев в 190 градусов:
Тут она садится на место, я снимаю плату с подогрева и подготавливаю верхнюю часть для накатки шаров:
Бургер X))
Кстати тут виден излом платы, но по другому ничего не сделать, так как при восстановлении пятаков с использованием уф-маски немного приподнимается верхний слой на доли миллиметра. Не критично, но опасно:
Отмываю от флюса и ставлю в корпус для проверок:
По итогу:
1. Отказал тачскрин.
2. Появилась сеть.
3. Wi-fi и остальное оборудование под вопросом, так как невозможно проверить из за неработающего тачскрина.
Звоню сервису, тот звонит клиенту, согласовывает на более дорогостоящий ремонт.
Конец первой ебатни части...
Эксклюзив! Iphone X. Увеличение памяти до 256gb.
Всем добра и процветания други!
Добрался я и до десятки. Как раз подъехало необходимое оборудование для ремонта иксов.
Многие ждут этого поста и жаждут больше памяти для своих любимцев, ибо 64gb на X это не много и хватит разве что только на ватсап, мемасики и пару фоток с зеркалом))
Итак, встречайте моего первого воина на серьезном upgrage:
iphone X 64gb:

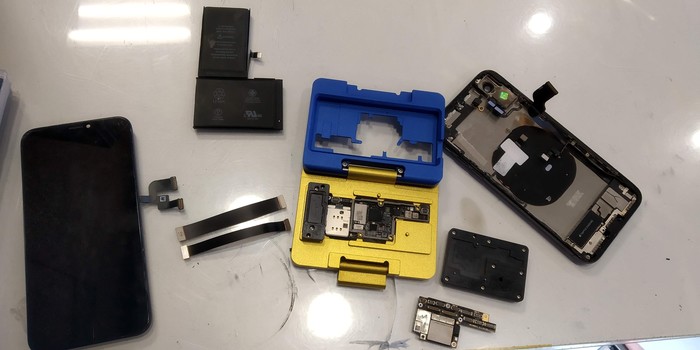

Сразу потрошим телефон, что бы не терять времени:

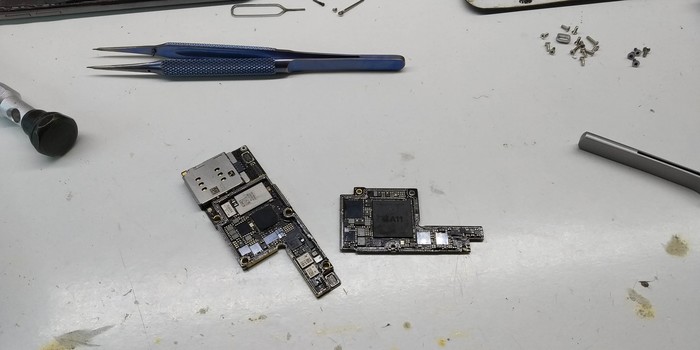

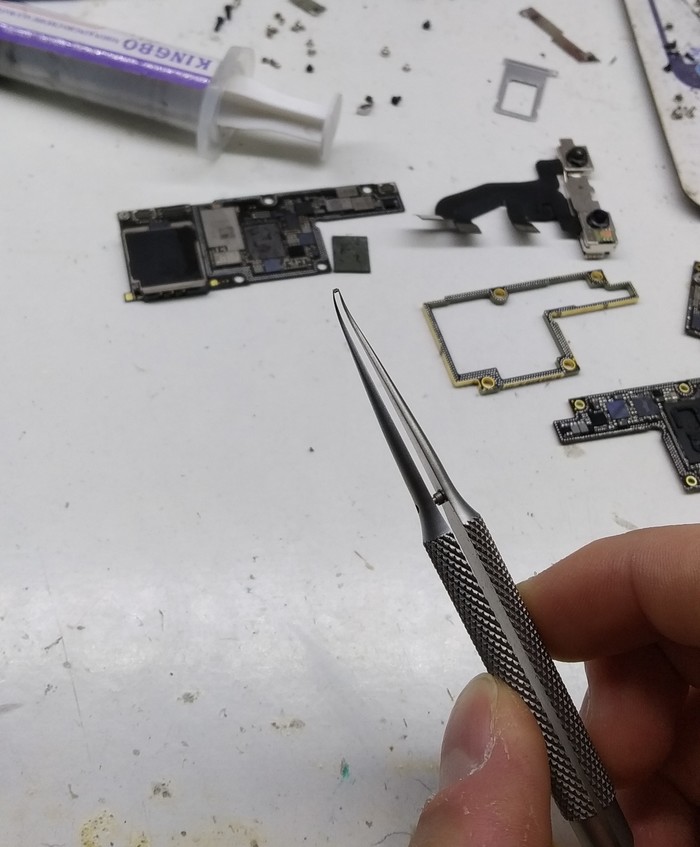

Вот собсно 2х этажная плата:
Микросхема памяти находится наверху в доступном для пайки месте, но есть семнадцать тысяч НО!
Припой для спайки двух плат - низкотемпературный. Даже если отпаять память без "располовинивания"(я хз как ещё это назвать) платы, припой потечёт и шарики рамки слипнутся.
Значит буду половинить, судьбу же не наебёшь...

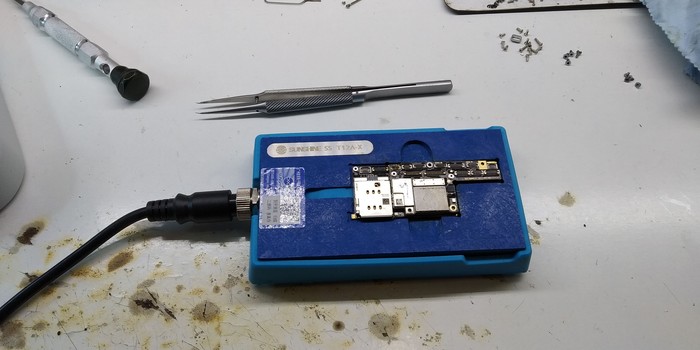

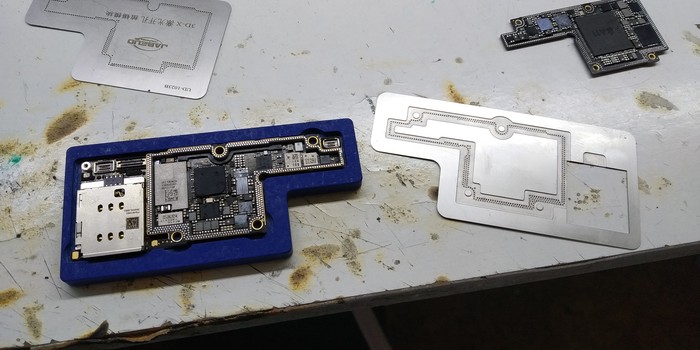

Прикупил я значит себе вот такую игрушку - нижний подогрев специально под iphone X:
Температуру ставлю 170 градусов и жду 30 секунд:
Профит)
Плату просто поднял пинцетом и все хорошо. Можно работать дальше.
Кстати этот телефон падал, о чём свидетельствуют отбитые 2 пятака с массой. Они не критичны и восстанавливать я их не буду. Лишний головняк без повода.

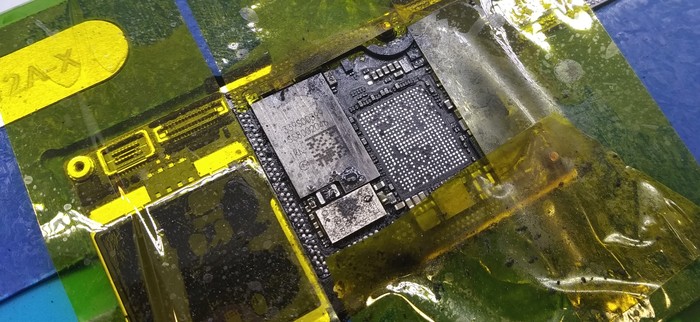

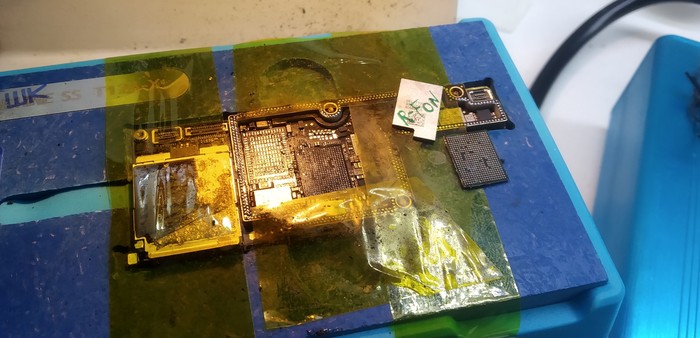

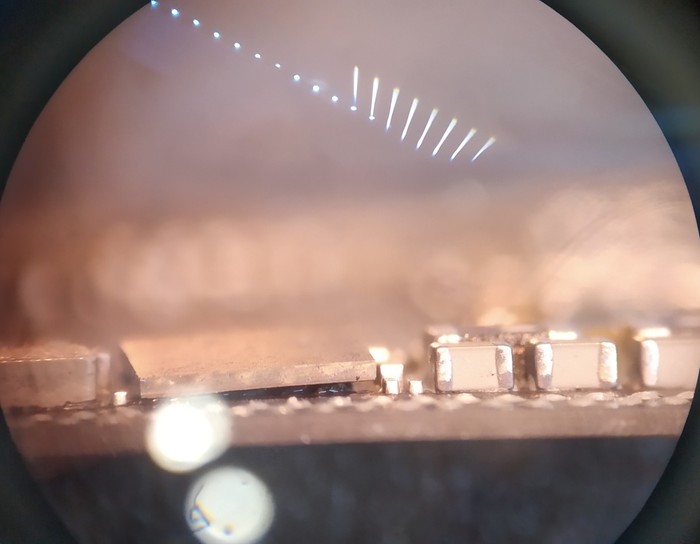

Следущий шаг - срез компаунда по краю микросхемы. Температура фена 150 градусов:
Следующий этап - поднятие микросхемы памяти.
Если честно, я хз откуда её начинать ломать, но думаю, что самая большая теплоотдача будет в этом месте:
Ой как я ошибался...
Жарю 200 градусов с нижним подогревом на 100 и никого... Даю 220 феном. Опять глухо.
Начинаю поддевать в самом "жидком месте":
Пошла жара.
Температура фена 220 градусов вполне достаточно. Припой начинает становиться хрупким и просто отрывается от микросхемы, оставляя ровные столбы на плате:
К сожалению один пятак я оторвал от самой микросхемы, но он не критичный - это дублирующая масса. Но факт в том, что отрезал его лопаткой, пытаясь первоначально поддеть память в самом теплоемком месте.
Плевать, эта память мне уже не потребуется, поэтому распилю её потом и гляну что там внутри)) а потом уже пойдёт в мусорку.

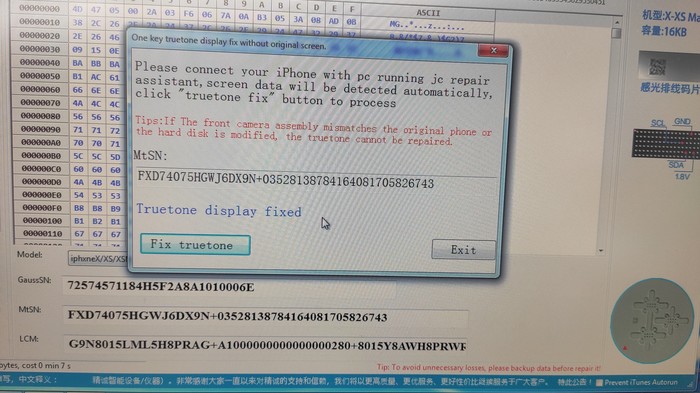

Но для начала нужно считать с неё сервисные данные и записать их в другую микросхему:
Готов.

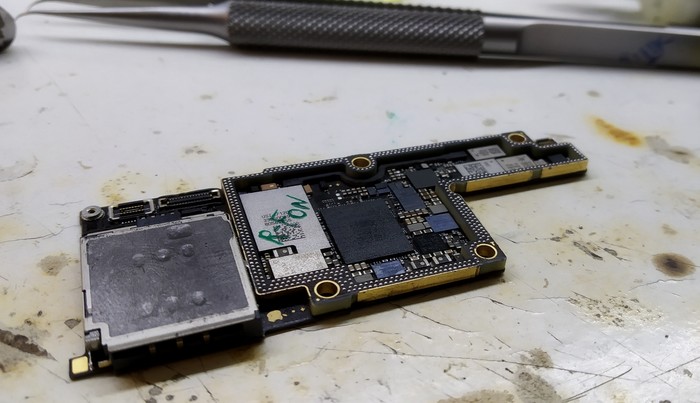

Далее зачищаю посадочную для приземления уже на плате:
Держателей на этом подогреве нет, поэтому термоскотч помогает держать плату.
Теперь делаю смесь из двух припоев, что бы немного поднять температуру плавления под памятью. Иначе при соединении половинок, она потечёт.
Есть два припоя: один китайский 138 градусов и другой китайский 180.
В пропорциях 52 на 48 дадут примерно 150. Чистая математика )))
И эту смесь утрамбовываю в лунки трафарета:
Вот результат сразу после изъятия из трафарета:
Отмываю мелкие брызги припоя с помощью чистого спирта и щётки. Выглядит это так:
Теперь нужно это дело запаять на верхнюю плату. Ставлю нижний подогрев на 110 градусов, мажу чуть флюса и сажаю микросхему при 150 градусах немного покачивая её для лучшего схватывания с платой:
Вот спросите почему такие низкие температуры пайки? Отвечу, на обратной стороне платы сидит процессор и я ещё не знаю его термопрофиль, поэтому буду аккуратным как и прежде)))
Дальше этап подготовки к спайке двух плат.
Зачищаю остатки припоя оплёткой на каждой стороне:
А сейчас попытка наебать судьбу часть первая))

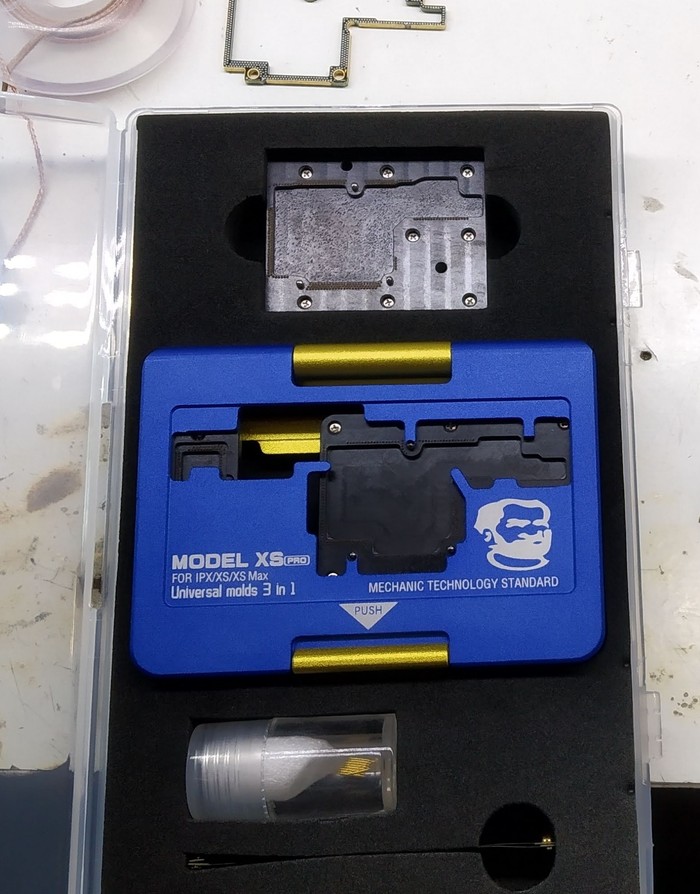

Трафареты предназначены для накатки шаров на межплатную рамку, но её нужно полностью снимать и зачищать уже две стороны платы, потом накатывать шарики ещё на 2 стороны рамки и так далее, а мне этого не хочется, поэтому придумал такой колхоз с трафаретом:
Конечно немного не доцентровал его, но всё же намазал уже низкотемпературной паяльной пастой и вот результат с первого раза:
Дальше всё просто. Укладываю нижнюю половинку на подогрев и мажу флюс по кругу платы:
И центрирую верхнюю часть с нижней:
Ставлю температуру нижнего подогрева на 170 градусов и жду, когда эти две платы спаяются между собой.
Контроль качества пайки под музыку AC/DC Highway hell )))
Тут уже обходится без помощи паяльного фена. Платы сами отцентруются под натяжением шаров припоя. Так что мне остаётся только созерцать этот момент.
Вот что получилось:
Собираю быстренько навеску и подключаю к компьютеру:
Ееее. Определяется. Даже с первого раза удалось. Хорошо, просто отлично я бы сказал.
Прошиваю:

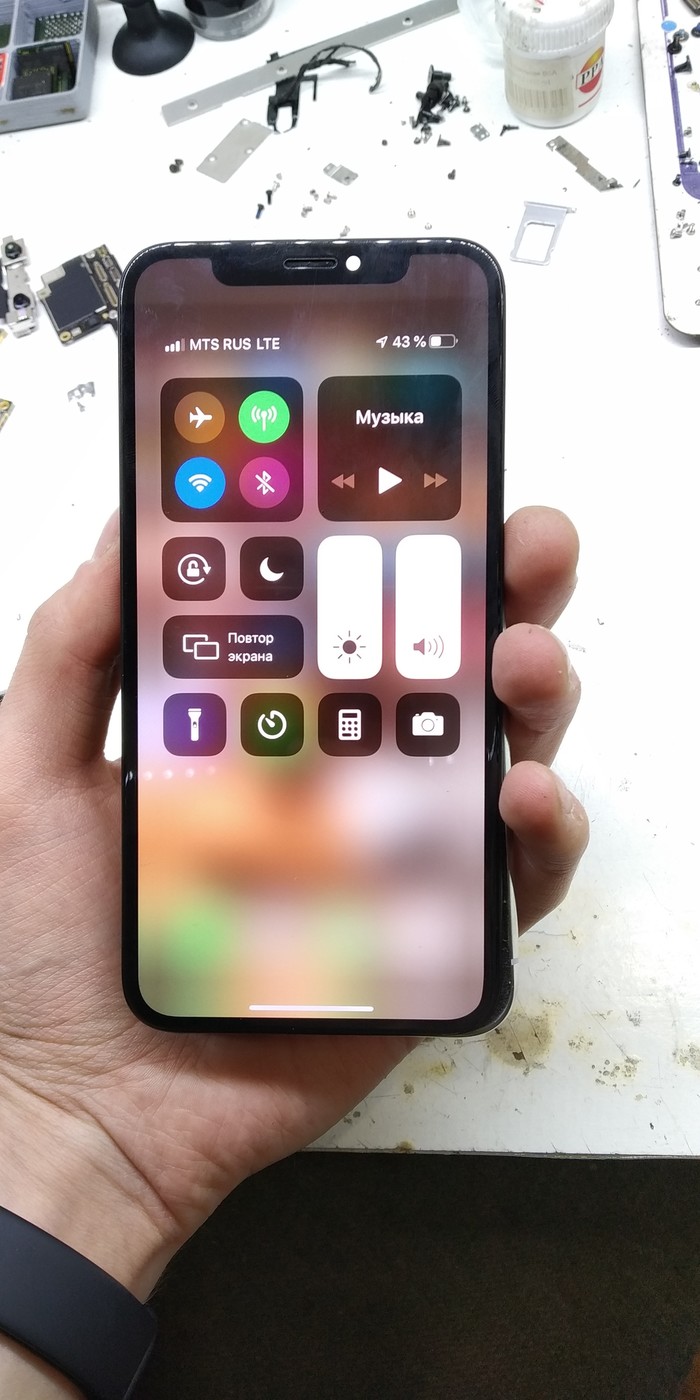

Всё работает.
Дальше проверка всех узлов и окончательная сборка телефона.
Времени ушло около 3х часов для первого раза. Но спешить тут не стоит. Много нюансов конечно, но тем не менее это работает.
Я особо и не переживал по этому поводу, так как я купил целый телефон за 40к и оборудование почти на 40к специально для этого поста)
Всем до встречи)
