Ссылка на скачивание в оригинальном размере без сжатия -
https://devicedb.xyz/dev/file/3454-asus-x553sa-rev-20-photo-mb/PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
Ссылка на скачивание в оригинальном размере без сжатия -
https://devicedb.xyz/dev/file/3437-asus-k501u-k501ux-rev-20-photo-mb/PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
Вот живешь так живешь, думаешь шаришь в теме, но ситуация на рынке меняется так быстро, что только отвлекся и всё новое.
Представьте вам нужен 4G USB модем для вашего роутера, вы идёте на рынок и видите два одинаковых модема HUAWEY E3372H, читаете характеристики и так как они одинаковые покупаете тот что дешевле:
Приходите домой вставляете его в свой роутер D-Link/TP-link/ASUS/MIKROTIK и у вас них#я не работает, ротуер модем видит пытается подключится и выдает в меню настройки странные ошибки сети, неправильную конфигурацию шлюза, не имеющие отношения к делу... Вы звоните оператору, сим карту которого купили, в тех.поддержку производителя роутера, и вам все рекомендуют обновить прошивку, перезагрузить, попробовать позже, техподдержки обвиняют друг-друга и гоняют вас по кругу... и казалось при чем здесь пендосы(США) и их санкции...
А при том, что HUAWEY-3372h-153 - это старая модель, которую сейчас днем с огнем не сыщешь и она работает с 99% роутеров... А вот HUAWEY-3372h-320 - это новинка, и вышла она после того как hyawei попала под санкции и вынуждена была сменить начинку usb модема на чипсет собственной разработки, а большинство производителей 4G роутеров просто забили X@Й на разработки новых прошивок с поддержкой самого популярного USB 4G модема, и по факту 90% роутеров с новым модемом не работают...
И как следствие остатки старых ревизий(153) модемов взлетели в цене в 1,5 раза, на аивто стали массово появляться перепрошитые( HUAWEY-3372h-153) из операторских(билайн/мегафон/мтс) модемов...
По итогам на текущий момент новый модем HUAWEY-3372h-320 (если вы будете покупать в любом сетевом магазине, то это будет именно эта модель и ревизия), поддерживают три линейки роутеров, это KEENETIC(роутеры белого цвета с USB портом, выпущенные за последние 3-4 года), линейка ASUS AX(только роутеры линейки AX 2020-2021) и ещё один малоизвестный производитель роутеров эконом сегмента NETIS... а все остальные производители 4G роутеров положили на своих клиентов пикабушные 42см
Доброго времени суток.

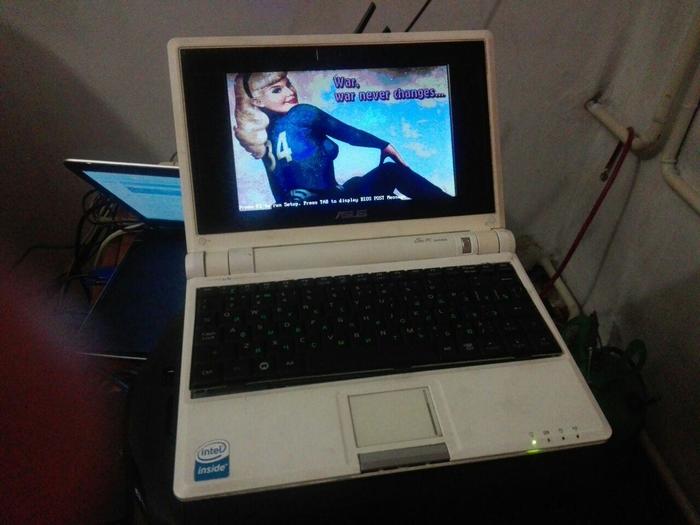

Читая пост Очередной жОсткий апгрейд устройства (на этот раз ноутбук) уважаемого S1LVeR96 вспомнил про свой нетбук eee PC 701 4G.
С оперативкой в моём случае проще -- вместо 512МБ поставил на 2ГБ. Проц там только перепаивать, товарищи посоветовали Antix, с коим им можно более менее пользоваться.
На нём есть разъёмы, на вид как miniPCIeX, под ви-фи и ещё один такой не распаянный.
Начал копать информацию, это flash connector https://webhamster.ru/mytetrashare/index/mtb0/13695217618ewv... .
С али был заказан адаптер с flash connector на mSATA (https://aliexpress.ru/item/32985633975.html?sku_id=668967883...). ССД был установлен в адаптер, адаптер вместе с ссд был установлен в нетбук. На нетбуке был обновлён БИОС до последней версии.
ССД нетбук так и не увидел. ССД рабочий.
Пробовал с 901 епеся блоки PCI из биоса добавлять/менять в биос пациента -- результат либо никакой, либо кирпич (благо есть фен и программатор).
Вопрос, собственно, как заставить бук видеть ССД, подключенный через адаптер?
Привет ПИКАБУ!
На прошлой неделе товарищ @mr.jke, в посте Нужен ремонт клавиатуры ноутбука Asus ux582l duo просил помощь в ремонте клавиатуры свеженького ноутбука Asus UX582L.
И вот он у меня на рабочем столе:
По железу, тут имеем следующее:
- Два 4к экрана;
- Камушек i9 10 поколения
- Графика rtx 3070
и прочие веселые плюшки.
Стоимость данного девайса около 300.000 руб.
Если честно, времени было мало - ремонт срочный. По-этому, фото не делал, чтобы красиво пост оформить. Весь материал, который есть - это видео съемка под микроскопом. По правилам, постараюсь расписать процесс ремонта, но советую посмотреть видео - оно в конце поста, чуть более 5 минут.
Вкратце о проблеме:
Уронили мелкий часовой винтик на клавиатуру. Он закатился под клавишу L, а затем ее прижали. Все... Есть пробитие дорожки, а точнее двух дорожек. Теперь не работает часть клавиш.
Ноутбук еще на гарантии, но как все понимают - случай не гарантийный. Клиент обращался к официалам за платным ремонтом, но они не могут выполнить замену клавиатуры по причине ее отсутствия в данное время. А если и возьмутся, то это будет стоить как новый среднебюджетный ноутбук и ожидания в 3 месяца.
Наша задача выполнить ремонт и при этом не утратить гарантию. То есть, будем ремонтировать без вскрытия ноутбука.
Приступим к ремонту.
Вот так выглядит пространство под клавишей:
Под микроскопом видно, что пробита не одна, а 2 дорожки, которые расположены одна под другой:
То есть имеем 3 слоя пленок. На верхнем и нижнем нанесен токопроводный состав, а средний слой для изоляции. Также, слои склеены между собой.
После разделения слоев приклеим нижний слой к подложке при помощи клейкой ленты.
Можно использовать скотч 3м, но мне больше нравится бутчер для этих целей. Разница в том, что у первого имеется пленочная основа, а у второго ее вообще нет - только клей.
Затем наносим токопроводящий клей.
Пробовал несколько вариантов из Китая, но остановился на классическом серебряном Контактоле.
Даем застыть клею - 30 мин.
Замеряем сопротивление восстановленного участка:
0.6 Ом.
Из них 0.4 - это сопротивление щупов.
Итого 0.2 Ом - отличный результат.
К тому же прошло всего пол часа - это время, через которое можно продолжать работу с клеем. Полное время высыхания - 24 часа. К этому времени сопротивление еще упадет.
То, что клей нанесен не очень ровно, абсолютно не на что не влияет. Конечно, можно подчистить скальпелем, но делать это можно после полного застывания, т.е. через 24 часа. У нас нет столько времени. Время, в районе 23:00, а утром ноутбук отдавать.
Теперь снова наносим клейкую ленту и приклеиваем следующий слой (изоляционный). Родной клеевой слой между пленками не теряет свои свойства - остается липким. Пленки успешно склеиваются между собой.
Снова наносим токопроводящий клей и распределяем его с запасом под родной токопроводящий слой дорожек клавиатуры:
Прижимаем верхнюю дорожку к клею и фиксируем на 30 мин.
Далее, для прочности и гидроизоляции, капнем B-7000 и приклеим кусочек каптона (или полиамида), чтобы закрыть клеевой слой:
Собираем клавишу:
... и проверяем:
L = д
Т.е. клавиша рабочая. Другие клавиши я тоже проверял - есть в видео. Клавиатура полностью исправна.
В заключении скажу, что ремонт такой целесообразен только в некоторых случаях, как этот. В 95-99% случаев целесообразнее менять клавиатуру. Подобного рода работу выполняем не чаще 1 раза в месяц. Как правило, это либо гарантийные аппараты или какие-то редкие и дорогие устройства, не обязательно ноутбуки. В данном случае, стоимость ремонта составила 2000 руб + бонус от клиента за оперативность. Это минималка для подобного рода работ у нас.
Но каждый случай нужно рассматривать индивидуально.
НУ и как обещал - вот видосик:
На этом закругляюсь.
Спасибо всем за внимание! Удачных ремонтов!
-----------------------------------------
Промышляю пока только в Москве.
Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:
https://vk.com/dmitry_okorokov
или по e-mail: inertico@mail.ru
Ну и буду рад оценке поста в комментариях.
На конец ноября выдался адский монтаж, пожалуй самый мутный в моей практике, даже не самый сложный физически, но с таким количеством форс мажоров(ошибочные вводные данные от клиента по наличию 12V на фасаде, при этом 12V были, но линией в круг из орнажевого(+) и бело-оранжевого(-) проводков витой пары, и конечно нагрузку на 6 камер они не держали, пришлось искать на фасаде 220V ставить уличные блоки питания на 12V, потом оказалось часть из розеток на фасаде были завязаны со светом внутри дома, при этом суммарно за два дня работы 8 часов не было электричества, поэтому вместо перфоратора сверлили кирпич шуруповертами... а в день окончательной настройки камер и сдачи объекта клиента по всему поселку не было интернета), я моментами думал надо всё бросать и отказываться от клиента, но в итоге получилось симпатично:

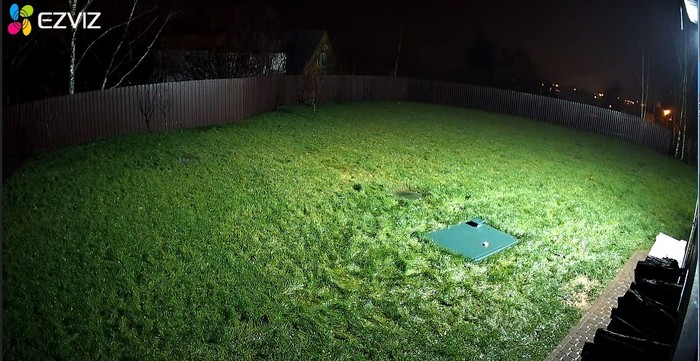

Это картинка в полной ночи примерно 21-00, света нет вообще.. справа вверху это отражение подсветки камеры от крыши... причем в камере есть и классический инфракрасный черно белый режим для ночи, а вот пример дневной сьемки

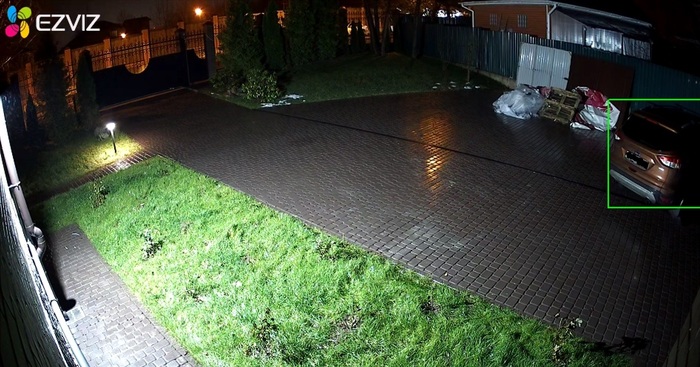

Но ночной цветной очень красиво выглядит

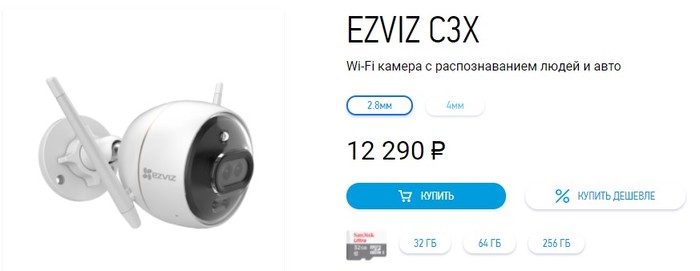

Достаточно навороченные камеры, с wi-fi, картами памяти мы ставили samsung 256GB, ночным цветом, обнаружением людей и автомобилей и достаточно простой настройкой, работают без регистратора естественно, пишут в облако или на карту памяти, мне понравилось, что они могут писать только людей и машины, а остальное движение в кадре игнорировать, вот такие 6шт мы поставили
Естественно цены с официального сайта, но на маркете её можно купить в пределах 10-ки...
для этих камер нужен хороший wi-fi, на дом 20м*20м, с хорошей отделкой и толстыми стенами.

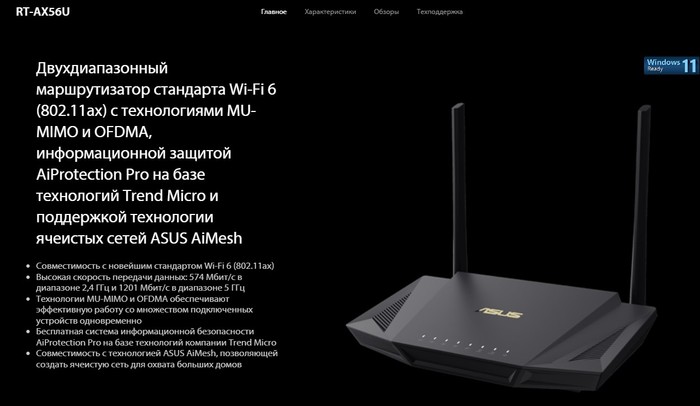

На камеры ушло 2шт таких роутера(порядка 8тр они стоят), оба на первом этаже... отдельно клиенту добавили ещё один такой роутер в подвал и один на второй этаж, объединили всё это в mesh сеть...
По итогам за двое суток сделали отличный wi-fi по всему дому площадью 1000+кв.м и полностью закрыли всю территорию в 6 камер...
Клиенту всё это с оборудованием и расходкой обошлось в 165т.р. из которых 37тр ушло на wi-fi.
Вобщем как-то так, будут вопросы спрашивайте.
Помогите разобраться с ситуацией
1. Вчера просто зависла игра с шумом кулеров видеокарты максимальным.
2. Отрубил через удержание кнопки питания и затем не было видеосигналов ни с дискретки, ни с интегрированной видяхи
3. Все поотрубал, память переставил, звукоувю снял, дискретку снял и только тогда появился сигнал с интегрированной.
4. Ставлю все обратно, и как только вставляю в PCI дискретку, все, ни с той, ни с другой опять нет сигнала.
5. BIOS сбрасывал, планки ОЗУ перетыкивал, питание от разных кабелей цеплял, SATA и USB перетыкивал даже - ноль реакции
6. Конденсаторов вспухших не обнаружил, горелого запаха не было
7. БП (800 W) частично что-ли сдох и не выдает нужного питания, без понятия
8. BIOS никаких звуковых сигналов не выдает на ошибки
10. Перегрева на дискретке тоже не наблюдается
11. PCI слот менял на другой - аналогичная раекция
Все таки 5й ноутбук asus оказался нормальным. Не считая зазора на корпусе, но по сравнению с остальными ноутбуками, это несущественно.
Купил в итоге в ситилинке, ux371ea core i5 16gb, за 91300(тысяча из них бонусами)
По итогу я считаю, что ноуты асус - отличные. Но сейчас у них очень много брака, поэтому надо выбирать.
Ситилинк и Асус - отличные магазины, все заказы возвращались без проблем.
Больше помогать покупать ноутбук не буду никому.
