Вас приветствует команда двух криворучек :)
Как-то раз мы решили сделать модель хрущёвки. Мы - это те самые люди, которым кроме сборки картонной коробки совершенно нечего делать.
Решили — надо сделать!

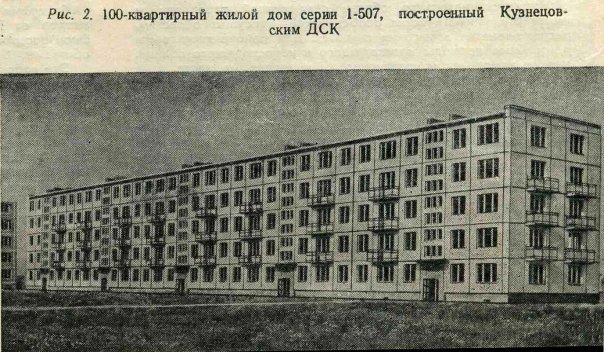

Вот она, красавица.
Собственно, мы живём в этом доме, поэтому было интересно реализовать его миниатюрную модель у себя в квартире.
А поскольку один из нас помешан на соответствии модели с реальностью, было решено использовать размеры с чертежей, которые мы тут же принялись искать в интернете.
Немного покопавшись в интернете и зайдя на сайт, мы нашли серию, к которой относится наш дом. Ей оказалась серия 1ЛГ-507.
Начали создание дома мы с оцифровки чертежей. Для начала мы нашли следующее размеры панелей и оконных проёмов:
В первом фото указан оригинал чертежа, на втором мы уже показываем вариант плиты в масштабе 1:80.
Многие цифры на оригиналах были нечитаемы, поэтому их приходилось додумывать самим, сверяясь с картинкой.
Наши источники хранятся на диске, чтобы большое количество фотографий не сильно мешало просмотру основной информации поста.
Затем, ориентируясь на общие размеры дома мы сделали контуры остальных плит:
*1— широкое окно на первом этаже, 2 — широкое окно на 5 этаже, 3 — балконное окно на 4 этаже, 4 — балконное окно, 5 — обычное окно, 6 — окно лестничной клетки, 7 — плита с дверью подъезда, 8 — торцевая плита. Красным показаны вырезы в плитах под балконы(1, 4) или крышу подъезда(7)
И общий план дома сверху:
План первого этажа
План подвала
...И сбоку:
Также набросали 3D модельку нашего домика в программке SketchUp:
На этой картинке красным набросаны все элементы, которые нам сейчас нужны, но для которых не нашлось размеров… Как вы можете видеть, у нас нет почти никаких данных по крыше нашего домика(Ну, кроме далеких и не всегда понятных фотографий), размеров окон лестничной клетки и дверей и декоративных вставок в подъезде. Также у нас нет полуподвальных окон.
Разбираясь с размерами мы перейдём на печать шаблонов и будем клеить макет из плотного картона :) Пикабу, поможешь?
Чукча совершенно не умеет прикреплять серый текст под фото, поэтому сильно не бейте тапками :( Чукча учится.
Писали: Серёжа и Наташа.
