Добрый вечер всем. Думал как начать. Сначала думал, что распределю виды вентиляции. Но думаю, что вентиляция заводов отойдёт на последний план. Давайте начнём с климата ресторанов. Моя писанина будет перекликаться со Дбн, но есть опыт. Обычно я любое помещение разделение. Технологические зоны( . Кухня, цеха ( холодный, горячий) и не посредственно зал где люди принимают пищу. Я когда, рассчитываю систему, то примерно делаю так, считаю зал приема пищи на кондиционирование ( м3 0.35 вт) потом получив цифру добавляю количество воздуха, которое надо подать в помещение. По опыту скажу так, человек обманывается, ему лучше будет в помещении где холодно и воздуха не хватает, чем находиться в помещении где воздух с улицы загоняется с улицы с температурой 30, без охлаждения. Поэтому делаю зал так допустим Зал: 300 м2. Отступаю сразу, нет Кондиционеров рассчитанных на м2 не существует, это развод магазинов. Кондер считается по теплоемкости помещения. Золотая рабочая формула 0,35 вт на куб, что это значит скажем так допустим зал 300м2 и высотой три 900м3, умножаем на 0,35 получаем 31 кВт холода, мы охладили зал, он стоит пустой в нем хорошо, и вдруг прибегает администратор и говорит, фига, зал у нас классный и завтра свадьба и будет там 100 гостей. Тогда, вариантов два, первый снип и 30 кубов на рыло или жизнь ( народ бухает танцует тот закурил. Ну кто помешает закурить в кабаке где свадьба ночь гуляет и скажем долларов 250-300 с человека заплатили, да ещё и кальян заказали) обычно в хорошем кабаке я это объясняю и говорю, ребята а давайте кубов 100 на человека и выделяемся отдельную зону для курения. Говорят ок тогда добавляю 100 рыл да 100 кубов и получаю 1000 воздуха. Но эти 1000 нужно охладить. И добавляю ещё 12 кВт холода на охлаждение. Мы же хотим быть в прохладном помещении, мы же хотим работать в нормальном помещении. Но у нас может и не быть свадьбы и людей будет человек 30, что делать. А все просто заказываем установку с двигателями с частотными регуляторами и понижаем количество воздуха подаваемое в помещение, помните, мы там кондеры отдельно поставили, людям есть чем дышать и не жарко. Экономим. Нам может и включение кондиционеров не понадобиться в этом случае. Но для этого нужно сразу заказать вентиляционную установку с возможностью « рециркуляции» воздуха, с возможностью как автоматического подмеса свежего воздуха и ручного, что бы мы могли иметь возможность регулировать все и воздухообмен ( а у нас ещё частотники ) и потребление энергии. Кстати рекуператоры летом не работают только хуже делают, поэтому нам нужна система, которая обойдёт летом рекуператор. ( бай пасс) Отдельную комнату доя бухих и курящих выделяем. Туда вешаем отдельную систему. В зале считаем скорость на выходе с решёток ну максимум 2 МС, это много для кондиционирования, но при высоте метра в 3 ее не заметят. Там где курят я считаю крат 13 и скорость на решетках 5/7, больше нет смысла, дым начинает заворачиваться и гуляет вокруг решетки. У меня был опыт кальянного ресторана, там кратность была 23, но скорость на решетке всего 2,5-3. Убиралось все за секунды. Это было казино при открытии и там курило человек 50. От сигарет до трубок. На сегодня по залу все. Завтра продолжу, поеду на рыбалку и там допишу. Потому-то начал понимать, что даже расписать нормальный климат в зале, пару часов надо. Не злитесь на меня, я постараюсь честно все рассказать. Вот только не получается у меня фотки закидывать с приложения. Не разобрался ещё. Как разберусь скину фото вентиляции реального казино с кратность в 13 крат. Разделённое по зонам. Пока все. Я вообще обещал в субботу начать писать
Так что не ругайтесь. И ещё давайте я буду выдавать порциямий

В 2015 году в Клинском районе Московской области был сдан в эксплуатацию энергоэффективный многоквартирный жилой дом, построенный по программе расселения ветхого жилья с участием ГК "Фонд содействия реформированию ЖКХ"

Площадь застройки - 965,55 м²

Общая площадь квартир  - 2030,87 м²

Жилая площадь квартир  - 1260,38 м²

Количество квартир - 56 шт.

Переселено - 112 чел.

Ограждающие конструкции:

Наружные стены выполнены из керамического крупноформатного поризованного камня POROTHERM 25 10,7 NF с отделкой связанной системой утепления NEOPOR 25Ф 130мм. Фасадная полимерная штукатурка по утеплителю.

Окна: профиль 70 мм, стеклопакет 42мм c тройным остеклением и энергоэффективным стеклом.

Утепление кровли: 300мм базальтового утеплителя и «энергофол» 3мм в качестве пароизоляции.

Утепление цоколя: экструдированный пенополистирол ‘Пеноплекс ‘ 50 + 50мм.

Утепление пола нулевого уровня: NEOPOR 35 50 мм.

Дом относится к классу «А» по энергетической эффективности. Согласно проекта, общий коэффициент теплопередачи здания составляет 0,78 Вт/(м2· С).

Система теплоснабжения выполнена на базе тепловых насосов «грунт–вода» производства ООО «КОРСА» (Россия). Четыре ТНУ обеспечивают выработку до 220 кВт тепла, из которых 165 используется для системы отопления (3 установки) и 55 кВт для системы ГВС. Источником низкопотенциального тепла является грунтовый теплообменник закрытого типа, представляющий собой скважинное поле с 65 заглубленными

зондами. Глубина заложения составляет в среднем 55 метров. Теплоноситель в грунтовом коллекторе – 20% пропилен-гликоль с технологическими присадками.

Отопление:

На основе лучистой энергии водяных теплых полов с поквартирным расположением распределительных гребенок и приборами индивидуального учета тепла.

Тепловые насосные установки (ТНУ) выдают в систему отопления теплоноситель – воду, по переменному температурному графику Т1=40~45°С, Т2=30~35°С в зависимости от команды модуля погодного регулирования. Теплоноситель с распределительной гребенки подается в систему отопления по 3 веткам самостоятельными группами насосов.

Проект теплового пункта:

Горячее водоснабжение:

Для нужд горячего водоснабжения, в помещении ИТП установлены семь двухконтурных водо-водяных подогревателя ёмкостью по 500 л. Теплоноситель на систему ГВС подается с графиком Т01=55°С, Т02=45°С в первой ступени (от ТНУ) и с графиком Т03=80°С, Т04=60°С во второй ступени (пиковый электрический котел).

В систему ГВС подается теплоноситель с температурой 62°С, буферные накопители сглаживают пиковое потребление. Отбор теплоносителя для поддержания температуры горячего водоснабжения осуществляется автоматически, постоянная циркуляция обеспечивается циркуляционным насосом.

Вентиляция здания выполнена с механическим побуждением на вытяжке и подоконными клапанами для поступления свежего воздуха в помещения. Отбор тепла из вентиляции осуществляется через установленный в чердачном помещении драй-кулер, связанный гликолевым контуром с тепловым насосом ГВС.

Таким образом, в период отопительного сезона, в тепловой насос поступает примерно 9 – 10 кВт*час тепловой энергии, отобранной от выходящего через вентиляцию воздуха. Нагретый теплоноситель смешивается в автоматическом смесительном устройстве с пропилен-гликолем, поступающим из геотермального контура и поступает на вход теплового насоса. Таким образом, часть тепловой энергии от вентиляции сохраняется внутри здания и поступает в ГВС.

Летом драй-кулер, отбирает тепловую энергию окружающего воздуха (+15°С-+25°С), и через геотермальный контур (+5°С-+7°С), передает её тепловому насосу. Автоматический смесительный клапан поддерживает поступление в тепловой насос теплоносителя с постоянным потенциалом +10°С-+13°С, что обеспечивает высокую среднегодовую эффективность работы теплового насоса. При такой температуре источника тепла, мощность ТН «КОРСА 55» возрастает до 75 кВт. Дополнительный эффект от примененной здесь гидравлической схемы заключается в том, что в течение летнего сезона полностью восстанавливается тепловой потенциал грунтового массива (с запасом).

В результате применения такого комплекса энергосберегающих мероприятий, - ограждающие конструкции, вентиляция, годовые затраты на отопление уменьшились на 80%, по сравнению с местными тарифами, что подтверждено анализом квитанций, оплаченных потребителями за год эксплуатации. Годовые затраты на горячее водоснабжение сократились в 1,5 раза.

Система работает в автоматическом режиме по заданным параметрам необходимой температуры, оснащена погодозависимым модулем регулировки режимов. Система диспетчеризации, подключенная к Интернету, позволяет не только дистанционно контролировать и диагностировать оборудование, но и производить регулировку важнейших его параметров.

Через два года эксплуатации дома, на основании официальных платежных документов, полученных у «Клинских теплосетей», годовые проектные показатели снижения затрат на отопление подтвердились. Они уменьшились, по сравнению с соседними домами, получающими тепло от городской котельной, на 80%. Окупаемость установленного оборудовании я стоимостью около 13,3 млн.рублей (в ценах 2015 г.) составляет ~ 7,5 лет

Данная информация открытая и подтверждена экспертизами и решением Кунцевского районного суда о нарушении прав потребителя (дело № 2-101/20).

В Калужской области в 2018 году, в жилом доме постоянного проживания, был установлен данный тепловой насос, как единственный источник теплоснабжения (Договор с ООО «БРОСК» № ТН-787-18). Практически сразу после начала работы, температура в системе отопления стала уменьшаться, и он начал останавливаться из-за глубокой заморозки грунта. Вызвали представителей компании «БРОСК», но они ничего не смогли исправить. На предложение вернуть полученные деньги, они ответили отказом. Была проведена досудебная экспертиза, которая подтвердила, что система неработоспособна. Отсутствовал проект и расчеты, исполнительная документация. Геотермальный контур, выполнен из шовной нержавеющей гофрированной трубы. Какие-либо расчеты теплосбора производителем не представлены. Как показали измерения, тепла из грунта в тепловой насос поступало недостаточно, что приводило к заморозке земляного массива и остановке теплового насоса.

Проведенная экспертиза, зафиксировала несоответствие фактических технических характеристик по договору подряда, заявленным, что в итоге привело к тому, что система при эксплуатации не выдавала заявленного количества тепловой энергии (33,3 кВт). Это не позволяло нагревать теплоноситель до +50°С, - уровня, соответствующего оговоренному в Приложении к договору. Нормальная эксплуатация системы приводила к ее полному отключению.

Экспертиза сделала вывод, что использование заказчиком данного оборудования для теплоснабжения и горячего водоснабжения жилого дома, невозможно. Причинами недостатков явились недобросовестность ООО «БРОСК» при выполнении работ, отсутствие проекта, схем, чертежей, исполнительной документации, некомпетентность в вопросах производства оборудования и его монтажа.

Вторичная судебная экспертиза, которую потребовало провести ООО «БРОСК», полностью подтвердила выводы первой.

Суд решил обязать подрядчика демонтировать оборудование за свой счет, возвратить заказчику полностью полученную сумму, а также оплатить штрафы и неустойки.

В связи с тем, что ООО «БРОСК» отказалось возмещать нанесенный ущерб, пострадавшая сторона в 2020 г. обратилась в Арбитражный суд для признания ООО «БРОСК» банкротом.

Заседание по банкротству ООО "БРОСК" (Сколково) состоялось 18 февраля в Арбитражном суде г. Москвы. Вынесено Определение о признании ООО "БРОСК" банкротом, со всеми вытекающими последствиями. Дело № А40-191405/20-157-33. Кому интересно, можете ознакомиться с материалами на сайте АС г. Москвы. Про денежные компенсации я даже промолчу. Достаточно ощутимые. Верю, что так будет происходить со всеми, кто обманывает честных граждан!

Однако, они опять возродились в Обнинске по старому адресу. В очередной раз сменили личину. Собственно, им не впервой. Так что, расслабляться не следует, будем начеку!

По просьбе своих подписчиков выкладываю свои фото и мысли по установке и эксплуатации геотермального теплового насоса,который был куплен в начале 2018 года,установлен и успешно используется по сей день .это мой второй пост,пишу с телефона из ковидотделения.Буду искренне благодарен учителям чистописания и словесности! Никакого профильного образования я не имею,руки растут не из плеч и я постараюсь показать,что ТН - это просто,доступно,экономически выгодно.Прошу прощения за несколько своих фотографий с параллельно форума,куда-то то пропали с телефона.Если можно затереть ,буду благодарен.

Насос был заказан на Алибабе,далеко не самый дешёвый с американским пламенным винтовым компрессором копеленд Не в тему,лестница своя- не скрипит,не музицирует,стоит очень жёстко,спускаться очень удобно,можно на время.

Стоимость его составила 1150 $, доставка до Южных ворот около250$,время - недели три.Долгое время поступали предложения на насосы от 500$

Распаковвваем- все очень красиво добротно и просто

Тепловая мощность около 7,5 квт-, потребляемая2,2 Как оказалось,выгодней покупать компрессор на380,китайцам все под силу.Мне попался очень общительный,до сих пор шлёт рассылки на насосы ,бойлеры и ТД.

Так как в хозяйстве имеется трактор и земельные работы стоят цены солярки- те около 40-50 литров.Есть фирмы,предлогающие наклонное бурение,но цена- сотни тысяч.По опыту скажу,прокопать за смену трактор типа JSB, по прямой может метров 300-350,а это 700 метров трубы . С каждого метра трубы можно снять минимум 10 Вт тепла и до 50 Вт в болоте или сырой глине.

Купили трубу Пнд32, хотя это ошибка,очень сильно падает проток в трубе и насос вырубался по протоку,а разница в потере давления на длине 350 метров около 7 раз,или придется ставить насос ватт на 250

Копаем одну траншею,другую- засыпаем,соединяем электосварными муфтами с помощью сварочного трансформатора-отлично сваривается,монолит.Сварили,опрессовали- держит.Траншею не трамбовали,песок не сыпали,Правда года полтора подсыпали ямы

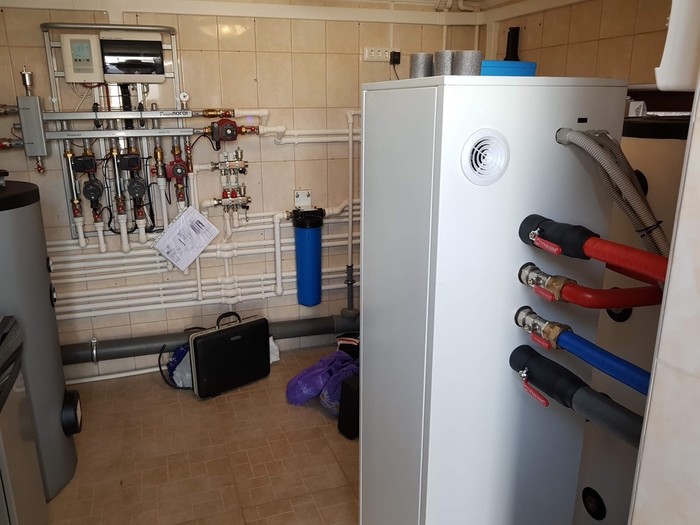

Очень боялся,что не совладаю с иноземной техникой,подведут кривые руки и придется идти на поклон к настоящим сертифицированным специалистам.Ничего сложного-4 крана,воздухоуловитель,расширительные бачки и два насоса 6 или7 на 25-земляной и 4/25 насос контура отопления,да,ещё заливной краник и два сливных

До холодов насос работал на воде,затем слили и залили спиртовой раствор,около 10 литров зернового экстра Насос отапливает брусовой дом 9*9 объемом около 350 метров с толщиной 192мм. Звук работающего насоса,как у древнего холодильника ЗИЛ.Отопление ТН это низкотемпературное тепло,экономически выгодное до примерно40 градусов.В доме только теплый пол площадью метров75,труба полотенцесушителя, маленькая батарейка в спальне и бак косвенно нагрева В теплом полу 16 труба Рехау,проложенная через15 см.За три года тн заупрямился один раз-заклинил насос контура отопления.Открутили, провернули- работает.В сильные холода насос работает без остановки все 8 часов,потребляя 19-20 кВт,при стоимости около2 р ночного тарифа.Года через полтора дали газ и провели сравнительные замеры.Газовый настенный котел Китурами мощностью18,6квт,за день съедает около10 кубов газа,причем нагревает очень быстро и быстро помещение остывает.ТН в свою очередь,греет очень долго,тепло какое-то ровное,доброе.Как я писал,за ночь потребление ТН составляет не более20квт,а температура к23 опускается в помещении с высотой потолков около6.5 метров до 17-18 градусов.Толщина утеплителя составляет всего 20 см и была совершена ошибка- не обструганы стропила и не был использован качественный скотч,,образовываются мостики холода Говоря о достоинствах газовый котлов надо помнить,что газ не пойдет без заключения договора обслуживания и подачи газа,что может составлять до30 тр.ТН по максимуму съедает в месяц 1200 и никто не будет лазить по дому ,поплевывая на стыки.Несомненное достоинство обладания газового котла это приобретение необходимого роскошного смартсчетчика,который надо заправлять в облгаэе,а это не самый надёжный девайс Попробую сделать вывод,стал бы я связываться с газом ещё раз-однозначно нет!!! Сотни тысяч рублей,а главное- выпитая кровь.Со своей стороны- не бойтесь,ничего сложного нет,а на профильном форуме про дачи и дома с удовольствием разжуют,а по стилю изложения проведут дефектовку . Ещё раз прошу прощения,не писатель,а больной.Что забыл,кому что интересно, спрашивайте,с удовольствием отвечу.!
