Боевой железнодорожный ракетный комплекс4

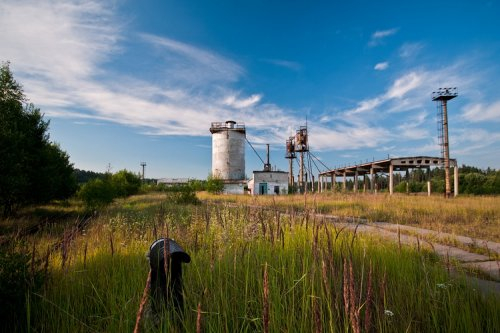

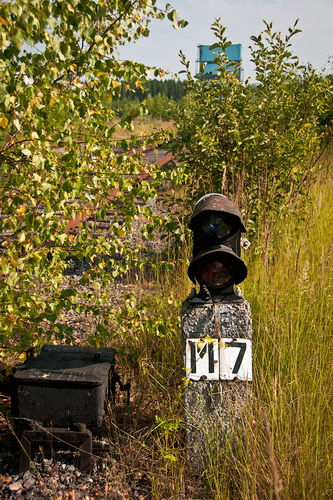

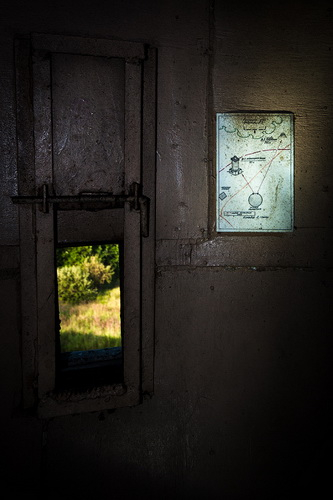

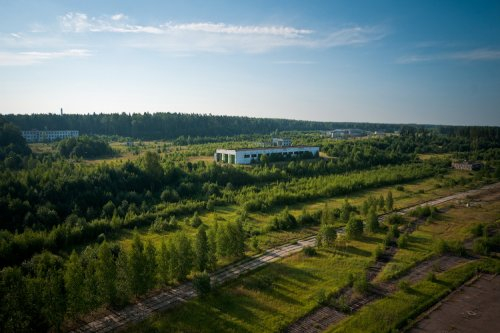

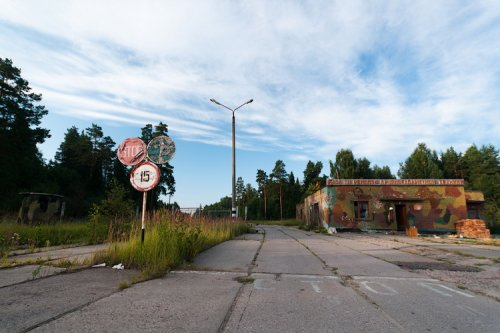

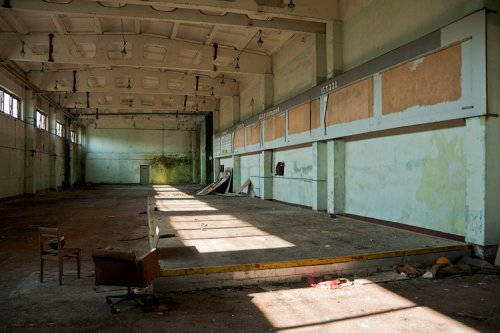

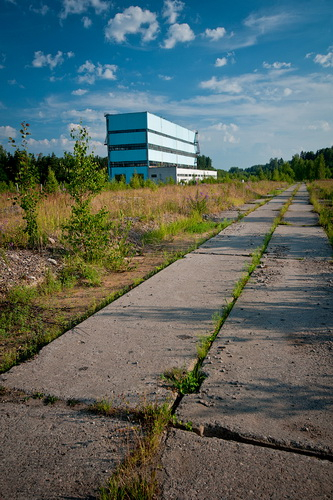

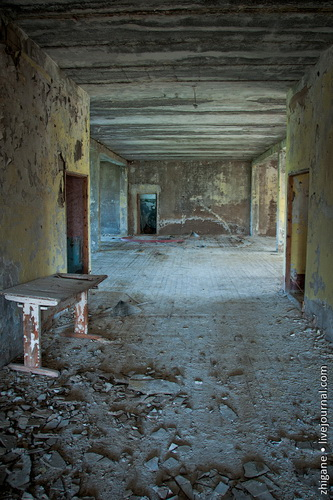

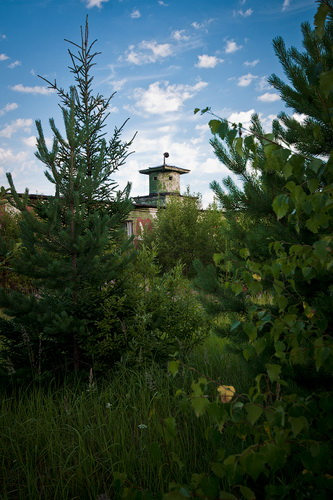

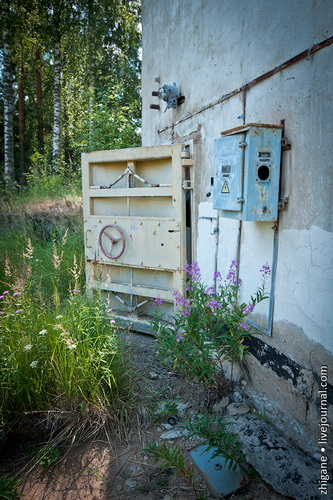

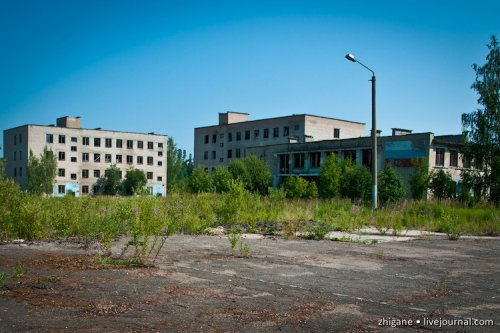

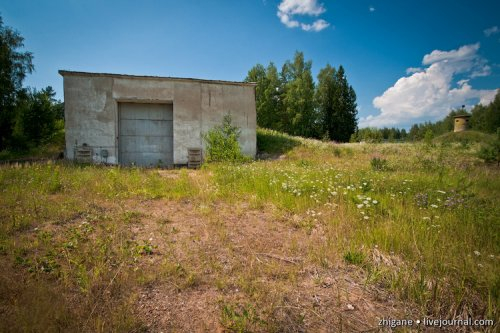

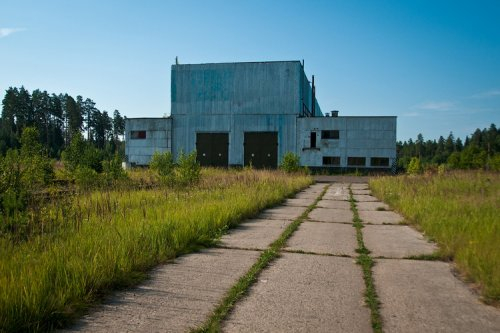

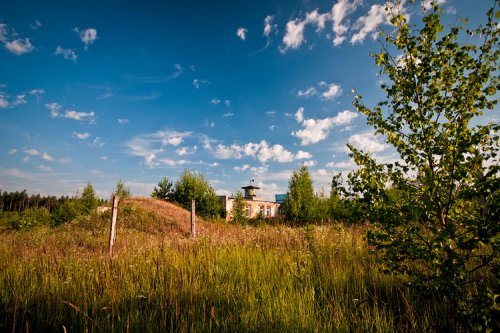

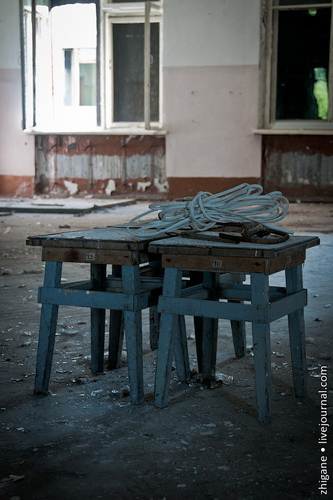

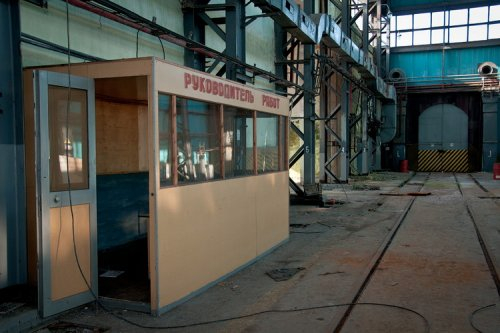

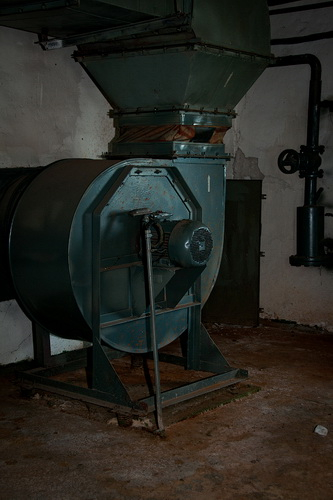

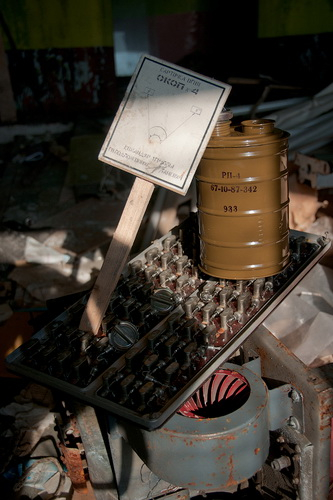

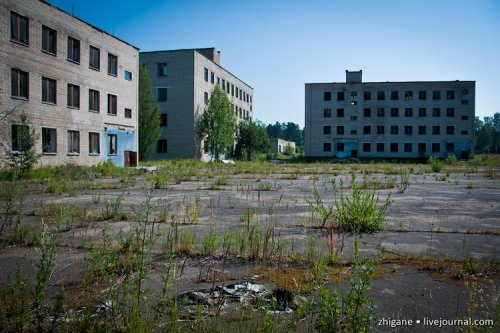

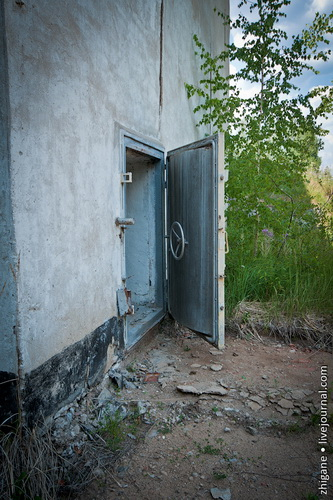

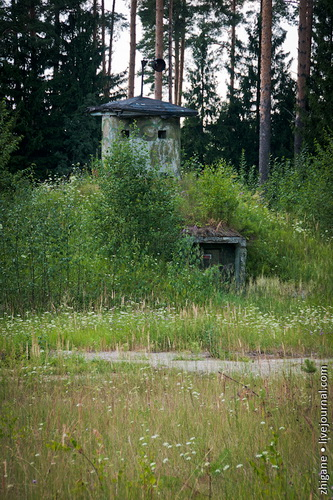

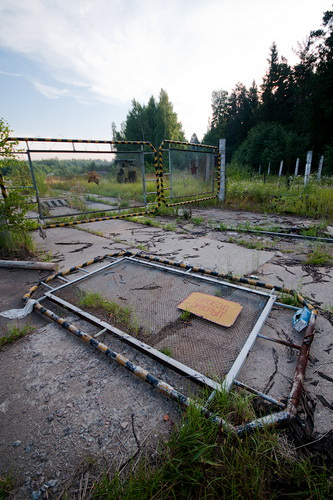

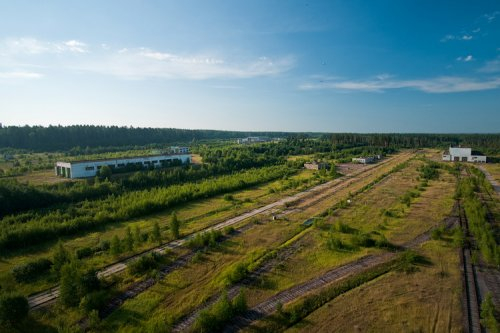

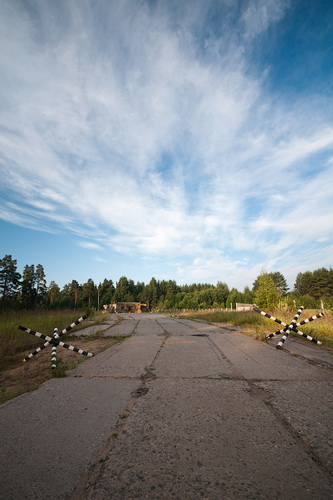

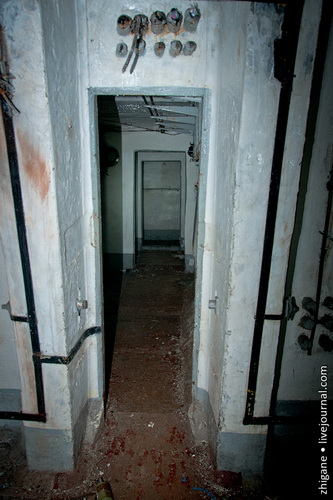

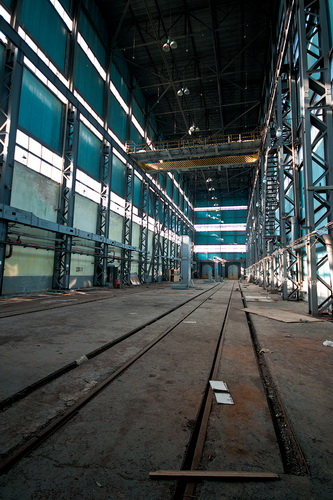

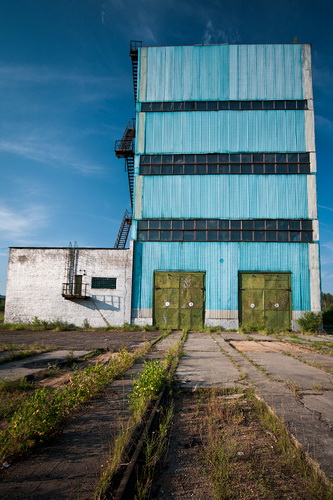

Войска РВСН заняли эти позиции еще тогда, когда БЖРК существовал только в виде идеи. Видимо, первыми на территории появились МБР наземного базирования с жидкостными двигателями, о чем свидетельствуют полузасыпанные заглубленные хранилища ракетного топлива. Позже появились ракетные шахты - сперва Р-16, а затем и «сотки». И лишь потом на вооружение были приняты ракетные поезда, а территория разрослась до нынешних масштабов. В результате вся земля вокруг занята сооружениями разных времен и соответствующей степени сохранности – что-то совсем новое, а от чего-то осталась только груда булыжников.
Показать полностью
25
Крылатая ракета Tomahawk BGM-109 A/С/D
Ракетный комплекс "Tomahawk" морского базирования включает крылатые ракеты с надводным или подводным стартом, пусковые установки, систему управления ракетной стрельбой и вспомогательное оборудование.
Крылатая ракета (КР) "Tomahawk" BGM-109 создана в двух основных вариантах: стратегическом (модификации A,C,D) - для стрельбы по наземным объектам и тактическом (модификации В,Е) - для уничтожения надводных кораблей. Их конструктивно-схемное построение и летно-технические характеристики идентичны. Все варианты благодаря модульному принципу построения отличаются друг от друга только головной частью.
КР выполнена по самолетной схеме (моноплан), имеет корпус цилиндрической формы с оживальным обтекателем головной части, складывающееся и утапливаемое в корпус крыло в центральной части и крестообразный стабилизатор в хвостовой. Корпус изготовлен из прочных алюминиевых сплавов, графитоэпоксидного пластика и радиопрозрачных материалов. Для уменьшения радиолокационной заметности на корпус, крыло и стабилизатор нанесено специальное покрытие.
Боевой частью стратегической ядерной КР "Tomahawk" BGM-109A служит боеголовка W-80 (масса 123кг, длина около 1м, диаметр 0.27м и мощность 200кт). Подрыв производится контактным взрывателем. Радиус зоны разрушения 3км. Высокая точность стрельбы и значительная мощность ядерной боеголовки стратегической КР "Tomahawk" BGM-109A позволяют с высокой эффективностью поражать сильно защищенные малоразмерные цели. По оценке американских специалистов, вероятность уничтожения защищенного объекта, выдерживающего избыточное давление 70 кг/см2, одной КР "Tomahawk" составляет 0.85.
Стратегическая неядерная КР BGM-109C снаряжена моноблочной (полубронебойной) БЧ, a BGM-109D - кассетной, которая включает до 166 малокалиберных бомб BLU-97B комбинированного действия (масса каждой 1.5кг) в 24 связках.
Система управления и наведения КР "Tomahawk" BGM-109 A/С/D представляет собой комбинацию следующих подсистем:
инерциальной,
корреляционной по контуру рельефа местности TERCOM (Terrain Contour Matching),
электронно-оптической корреляционной DSMAC (Digital Scene Matching Area Correlator).
Инерциальная подсистема управления работает на начальном и среднем участках полета ракеты (масса 11кг). Она включает бортовую ЭВМ, инерциальную платформу и барометрический высотомер. Инерциальная платформа состоит из трех гироскопов для измерения угловых отклонений ракеты в системе координат и трех акселерометров, определяющих ускорения этих отклонений. Подсистема обеспечивает определение места КР с точностью 0.8км за 1ч полета.
В систему управления и наведения стратегических КР с обычной боевой частью BGM-109C и D включена электронно-оптическая корреляционная подсистема DSMAC , которая позволяет существенно повысить точность стрельбы (КВО - до 10м). В ней используются цифровые картины предварительно отснятых районов местности по маршруту полета КР .
Для хранения и запуска ракет "Tomahawk" на ПЛА используются штатные торпедные аппараты (ТА) или специальные установки вертикального пуска (УВП) Мк45, а на надводных кораблях-установки контейнерного типа Мк143 или УВП Мk41.
Для хранения лодочного варианта ракеты применяется стальная капсула (масса 454кг), заполненная азотом под небольшим давлением. Это позволяет сохранять ракету в готовности к применению в течение 30 месяцев. Капсула с ракетой загружается в ТА или УВП как обычная торпеда.
Американские ПЛА имеют по четыре носовых гидравлических ТА, размещенных побортно (по два) под углом 10-12° к диаметральной плоскости корабля и обеспечивающих стрельбу с больших глубин, что значительно снижает демаскирующие факторы. Трубы ТА изготовлены из трех секций: носовой, центральной и кормовой. Загрузка и правильное расположение капсулы с КР в трубах ТА осуществляются с помощью направляющих планок и поддерживающих роликов. Механизм стрельбы связан с приводами открывания и закрывания крышек аппарата.
Задняя крышка оборудована водомерно-смотровым окном, позволяющим следить за заполнением (осушением) ТА, манометром, а также кабельным вводом, соединяющим приборы управления КР с пультом управления стрельбой. Гидравлическая система выстреливания КР имеет импульсный воздушный цилиндр высокого давления, гидроусилитель и нагреватель водяной системы. На каждую группу из двух труб ТА одного борта установлен гидроцилиндр. Гидравлическая система действует следующим образом. При подаче воздуха высокого давления из корабельной магистрали в воздушный цилиндр одновременно с перемещением его поршня перемещается сидящий на одном штоке с ним поршень гидроцилиндра. Последний работает на свою группу ТА и подает воду в них через нагнетательную цистерну, соединяющуюся с каждым аппаратом посредством щелевых прорезей. При движении поршня вода из нагнетательной цистерны под давлением поступает сначала в кормовую часть трубы ТА, а затем через отверстия в капсулу, создавая избыточное давление, необходимое для выброса ракеты из ТА. Рычаги привода открывания передних крышек ТА сблокированы таким образом, что одновременно может быть открыта только одна крышка в группе, а следовательно, один аппарат будет свединен с нагнетательной цистерной.
Управление стрельбой, контроль за состоянием КР в ТА и УВП, их проверка, координация запуска и учет расхода ракет осуществляются с помощью системы управления стрельбой (СУС). Ее компоненты на ПЛА размещаются в центральном посту и торпедном отсеке. В центральном посту лодки находятся пульт управления, ЭВМ и блок преобразования данных. Отображение информации и вывод контрольных данных производятся на индикаторной панели пульта управления. На надводных кораблях СУС хранится в контейнере, установленном в помещении корабельного поста управления оружием. В системе используется математическое обеспечение и интерфейсы для ЭВМ, позволяющие выдавать целеуказание и координировать стрельбу КР "Tomahawk" по наземным объектам с одного корабля другим кораблям соединения или группы.
Функционирование ракетного комплекса происходит следующим образом. С получением приказа на применение ракетного оружия командир объявляет тревогу и переводит корабль в повышенную техническую готовность. Начинается предстартовая подготовка ракетного комплекса, на что затрачивается около 20мин. На ПЛА при стрельбе из ТА морская вода подается в трубу аппарата и через отверстия поступает в капсулу с КР. В этот момент в ракете начинает действовать устройство, создающее внутри ее корпуса избыточное давление, примерно равное внешнему, что предохраняет корпус КР от деформации.
Лодка выходит на глубину пуска (30-60м) и снижает скорость хода до нескольких узлов. В систему управления и наведения КР вводятся необходимые для стрельбы данные. Затем открывается крышка ТА, срабатывает гидравлическая система выброса КР, и ракета выталкивается из капсулы. Последняя эжектируется из трубы ТА через некоторое время после выхода ракеты. Ракета связана с контейнером фалом длиной 12м, при разрыве которого (через 5с прохождения подводного участка траектории) происходит снятие ступени предохранения и включение стартового РДТТ. По мере прохождения толщи воды давление внутри корпуса КР снижается до нормального (атмосферного), и она выходит из-под воды на поверхность под углом 50°.
При стрельбе из УВП Мк45 открывается крышка шахты, включается система выброса ракеты, и избыточное давление, создаваемое газогенератором, выталкивает ракету из шахты. При выходе она разрушает мембрану капсулы, сдерживавшей давление морской воды, вертикально выходит на поверхность и, осуществив разворот, переходит на запрограммированную траекторию полета. Через 4-6с после выхода КР из-под воды или с окончанием работы стартового РДТТ пиротехническими зарядами сбрасывается хвостовой термообтекатель и раскрывается стабилизатор ракеты. В течение этого времени КР выходит на высоту 300-400м. Затем на нисходящей ветви стартового участка длиной около 4км раскрываются консоли крыла, выдвигается воздухозаборник, отстреливается за счет пироболтов стартовый РДТТ, включается маршевый двигатель, и КР переходит на заданную траекторию полета (через 60с после старта). Высота полета ракеты снижается до 15-60м, а скорость - до 885км/ч. Управление ракетой при ее полете над морем осуществляется инерциальной подсистемой управления, которая обеспечивает вывод КР в первый район коррекции (как правило, он отстоит от берега на несколько километров). Размеры этого района зависят от точности определения места стартовой платформы и ошибки инерциальной подсистемы управления КР, накапливаемой за время полета ракеты над водной поверхностью.
Наряду с оснащением кораблей ракетным оружием "Tomahawk" США проводят широкомасштабную программу развития и совершенствования крылатых ракет морского базирования, которая предусматривает:
Увеличение дальности стрельбы до 3-4тыс.км за счет разработки более эффективных двигателей и топлив, снижения массо-габаритных характеристик.В частности, замена ТРДД F-107 его модификацией, по оценке американских специалистов, дает рост тяги на 19 проц. и уменьшение расхода топлива на 3%. Благодаря замене существующего турбовентиляторного двигателя винтовентиляторным в сочетании со специальным газогенератором дальность полета возрастет на 50% при неизменных массо-габаритных характеристиках ракеты.
улучшение точности наведения на цель до нескольких метров за счет оснащения КР приемной аппаратурой системы спутниковой навигации NAVSTAR и лазерным локатором. В него входят активный инфракрасный датчик переднего обзора и лазер на С02. Лазерный локатор дает возможность осуществлять селекцию неподвижных целей, навигационное обеспечение и коррекцию скорости.
увеличение глубин пуска КР с ПЛА при использовании более мощного стартового РДТТ;
снижение воздействия средств ПВО и ПРО при боевом применении крылатых ракет. Снизить воздействие средств ПВО и повысить боевую устойчивость КР предполагается за счет уменьшения ее радиолокационной заметности, увеличения количества программ полетов, возможности их быстрой замены или корректировки во время полета ракеты.
Ракетный комплекс "Tomahawk" морского базирования широко применялся во время войны в Персидском заливе (1991 г.), в Боснии (1995 г.), Ирак (1996 г.), в Судане и Афганистане (1998 г.), Югославия (1999 г.), вторжение в Ирак (2003 г.), бомбардировка Ливии (2011 г.), Сирия (2017-2018 гг.)
Показать полностью
21
Комплекс «Буревестник»: странный, но не бесполезный

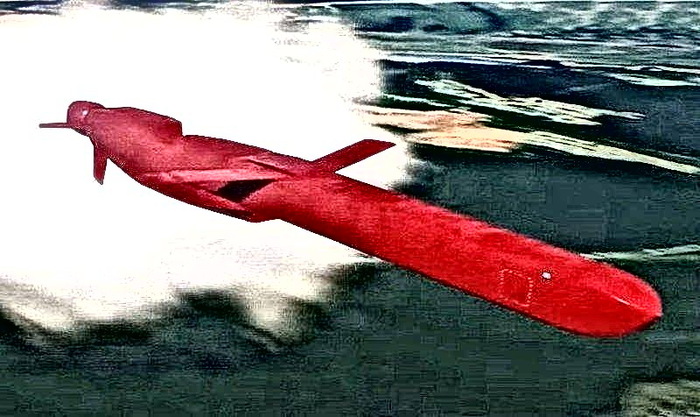

Изображение Wikimedia Commons / Автор: Ольга Кузьмина
Где-то в конце 80-х годов автору довелось посмотреть фильм «Джек Восьмёркин — „Американец“». В нём показывается ранний СССР времена НЭП-а. Для тех, кто не в курсе, НЭП – это «новая экономическая политика», период, когда в СССР ограничено разрешили частное предпринимательство.
Так вот, по сюжету из Америки приезжает молодой человек, надеющийся разбогатеть на продаже сигар. Он занимает денег у «кулака», выращивает табак, а когда пытается продать сигары населению по 5 копеек за штуку, то выясняется, что они никому не нужны – сигары в СССР не курят, да и дорого, по мнению населения.
В результате североамериканский фантазёр разоряется, весь табак забирает «кулак», который просто проворачивает сигары через мясорубку и продаёт населению в виде махорки по рублю за стакан (примерно 4 сигары), за которой выстраиваются огромные очереди страждущих.
К чему эта преамбула?
А к тому, что ценность любого предмета, изделия или технологии является относительной, зависящей от ситуации и контекста её применения, и сегодня мы поговорим о ещё одном спорном комплексе – крылатой ракете (КР) «Буревестник», оснащённой ядерным реактивным двигателем (ЯРД), потенциально обеспечивающим ей условно неограниченную дальность полёта.
Спорное оружие
Комплекс 9М730 «Буревестник» – это межконтинентальная крылатая ракета глобальной дальности, впервые анонсированная 1 марта 2018 года президентом Российской Федерации Владимиром Путиным в послании Федеральному собранию, 5 октября 2023 года президент России Владимир Путин заявил, что КР «Буревестник» успешно прошла летные испытания.
В НАТО комплекс «Буревестник» получил кодовое обозначение SSC-X-9 Skyfall.

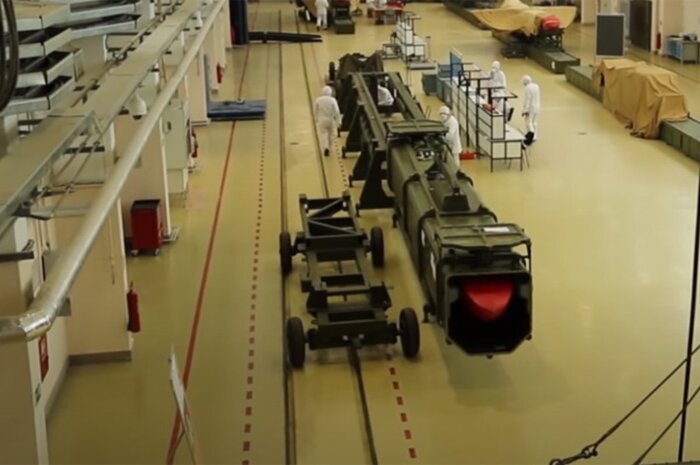

Ракета комплекса «Буревестник» в транспортно-пусковом контейнере (ТПК)
Глобальную дальность ракете комплекса «Буревестник» обеспечивает ядерный ракетный двигатель неизвестного типа – по одним данным он является прямоточным, по другим турбореактивным. Считается, что почти прямой контакт рабочего тела (ядерных делящихся материалов) с нагреваемым атмосферным воздухом (только через защитный корпус) приводит к радиоактивному «выхлопу» у ракеты комплекса «Буревестник», впрочем, если утечки самих радиоактивных веществ нет, то это загрязнение будет не очень сильным.
По открытым данным длина КР «Буревестник» на старте составляет 12 метров, а в полёте 9 метров (после сброса твердотопливного ускорителя), корпус во фронтальной проекции имеет форму эллипса сечением примерно 1х1,5 метра, возможно, что в серийном изделии реализованы или будут реализованы какие-либо меры по снижению заметности.
Скорость и высота полёта КР «Буревестник» должны быть сопоставимы с таковыми у «обычных» КР, то есть скорость составит порядка 800-1000 километров в час, а высота полёта будет варьироваться в диапазоне от 50 до 10000 метров.

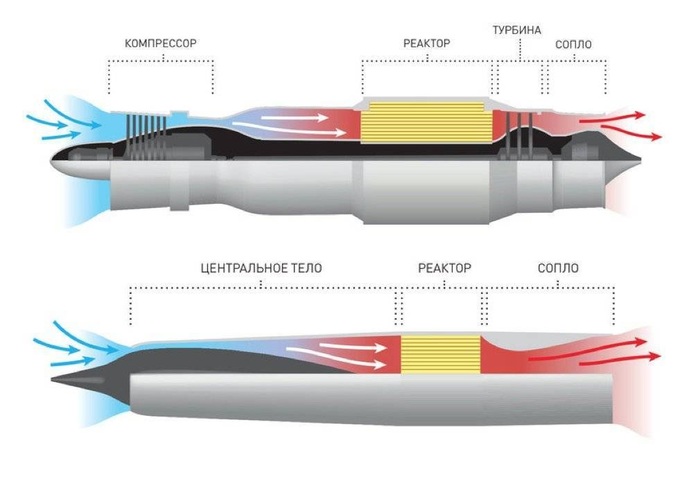

Возможные варианты ЯРД комплекса «Буревестник»
В ряде источник высказываются сомнения о готовности комплекса «Буревестник» к эксплуатации, возможно, что несмотря на ранее сделанные заявления, это изделие ещё далеко от готовности к серийному производству – между опытным образцом и серийным изделием могут лежать десятилетия, особенно с учётом того, что комплекс «Буревестник» из себя представляет – серийных воздушных платформ с ядерным двигателем нет и не было ни у одной страны мира.
Мнения об эффективности комплекса «Буревестник» звучат чаще негативные – да, глобальная дальность теоретически позволяет выбирать маршруты подхода к цели в обход стационарных средств противовоздушной и противоракетной обороны, однако, как показывает практика специальной военной операции (СВО) на Украине, низколетящие дозвуковые цели всё же проще уничтожить, чем высокоскоростные баллистические, особенно маневрирующие, особенно при их групповом применении.
Тем более, если сравнивать КР комплекса «Буревестник», которая по лётно-техническим характеристикам и заметности должна быть сопоставима с обычными КР типа Х-101, и межконтинентальные баллистические ракеты (МБР) или баллистические ракеты подводных лодок (БРПЛ), боевые блоки которых в реальных условиях перехватить ещё никому не удавалось.
Да, комплекс «Буревестник» является достаточно спорным оружием, однако, изменив его функционал можно сделать его весьма важным элементом наших Вооружённых сил.
Комплекс «Буревестник» предполагается как оружие судного дня? Что ж, в момент ядерного апокалипсиса он и будет применяться, однако, его задачи значительно изменятся.
Одной из проблем, которая может возникнуть в случае глобального ядерного конфликта, являются проблемы со связью, которые будут складываться из-за уничтожения наземных комплексов связи, уничтожения спутников связи и возникновения электромагнитных помех в атмосфере, в первую очередь в ионосфере, где соберётся огромное количество заряженных частиц.
Аналогичная ситуация скорее всего сложится и с разведкой – значительная часть разведывательных спутников будет уничтожена, а связь с оставшимися затруднена из-за помех в ионосфере, по крайней мере в первые дни после обмена ударами. При этом, как и всегда, первые часы и дни после начала ядерного конфликта во многом будут определять победителя в войне, которая одним обменом ядерными ударами явно не закончится.
Исходя из вышеизложенного попробуем определить возможные направления применения комплекса «Буревестник».
Ретранслятор судного дня
Согласно сведениям из открытых источников, на вооружении Сил ядерного сдерживания (СЯС) России стоит система «Периметр» или «Мёртвая рука», задачей которой является нанесение ответного ядерного удара в том случае, если руководство страны и Вооружённых сил уничтожено противником с помощью внезапного обезглавливающего удара (не путать с внезапным обезоруживающим ударом).
Не будем углубляться нюансы работы системы «Периметр», для нас важно то, что команда на запуск МБР и БРПЛ передаётся с борта специальной командной ракеты или нескольких ракет 15А11, выполненных на базе МБР и запускаемых из уцелевших шахтных пусковых установок (ШПУ).

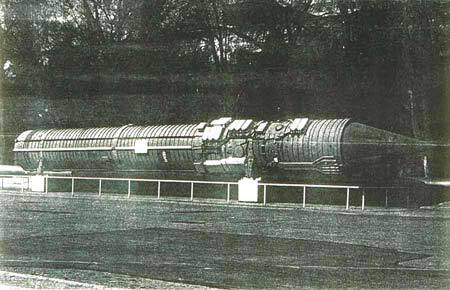

Командная ракета 15А11 системы «Периметр»
По аналогии на базе крылатой ракеты комплекса «Буревестник» может быть создан стратегический ретранслятор связи, предназначенный для применения после первого обмена ядерными ударами. Для этого на КР комплекса «Буревестник» вместо боевой части устанавливается набор средств связи различного назначения.
В условиях нехватки средств радиосвязи в зоне проведения специальной военной операции (СВО) на Украине бойцы ВС РФ осуществляли подъём армейских радиостанций семейства «Азарт» или даже китайских радиостанций на воздушных шарах и беспилотных летательных аппаратах (БПЛА) на высоту в несколько сот метров. При мощности радиостанций в 5-10 Ватт это позволяло обеспечить войска связью на дальности в несколько десятков километров.
Приёмопередатчик, размещённый на высоте в пять-десять километров, мощностью в несколько десятков-сотню ватт, обеспечит связь на расстоянии в несколько сотен километров и более, в зависимости от используемого диапазона частот (а их должно быть несколько).
Достоверная информация о том, имеется ли турбина в составе двигательной установки КР «Буревестник» отсутствует. Если да, то на валу мажет быть установлен бортовой генератор, обеспечивающий электропитанием современный цифровой многодиапазонный приёмопередатчик. Если нет, то вращение вала генератора может быть реализовано от набегающего потока воздуха. Также существует вариант с элементами Пельтье, работающими на разнице температур раскалённого ядерного топлива и холодной окружающей среды.
При необходимости «Буревестник-С» может быть оснащён выпускаемой антенной необходимой длины, обеспечивающей связь на длинных волнах, с автоматически регулируемым коэффициентом стоячей волны (КСВ).

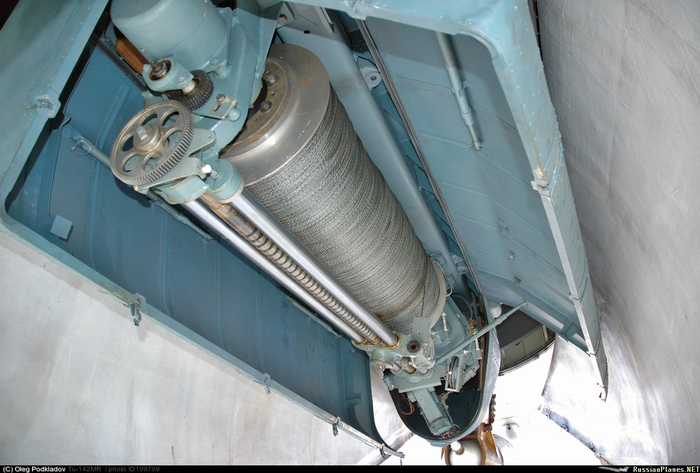

Буксируемая антенна сверхдлинноволновой связи
Важным условием, повышающим эффективность комплекса «Буревестник-С», должно стать наличие буфера обмена, позволяющего абонентам получать адресованные сообщения даже в условиях прерывающейся связи.
Как будет функционировать «Буревестник-С»?
После запуска из ТПК ракета комплекса «Буревестник-С» набирает рабочую высоту, составляющую от 5 до 10 километров, после чего начинает закольцованное патрулирование по заданному маршруту до того момента, пока не произойдёт какой-либо отказ или не поступит команда на самоуничтожение, обеспечивая связь в зоне присутствия и досягаемости бортового приёмопередатчика.
Для покрытия одновременно большей площади может использоваться сразу несколько ракет комплекса «Буревестник-С», взаимодействующих, в том числе, и между собой, выстраивающих самоорганизующуюся децентрализованную (пиринговую) сеть.

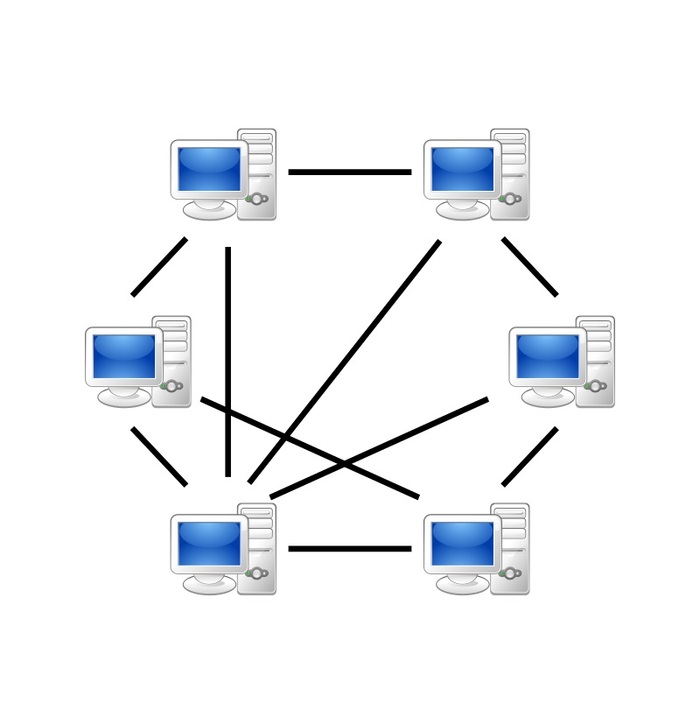

Децентрализованная сеть связи
При использовании в глубине территории страны ракеты-ретрансляторы комплекса «Буревестник-С» будут практически неуязвимы для противника, разумеется, если они не попадут в зону поражения новых ядерных ударов или силы общего назначения противника не углубятся на нашу территорию.
У многих может возникнуть возражение в том плане, что падение ракет комплекса «Буревестник-С» может привести к радиоактивному заражению местности?
Во-первых, комплекс «Буревестник-С» будет использоваться в случае начала полномасштабной ядерной войны, так что падение его ЯРД уже не внесёт заметной лепты в радиоактивное заражение.
Во-вторых, маршрут полёта ракет комплекса «Буревестник-С» может быть оптимизирован таким образом, чтобы проходить над максимально безлюдной местностью.
В-третьих, конструкция ЯРД, по крайней мере в части отсека ядерного топлива, может быть выполнена (или уже выполнена) очень прочной, так что в случае падения она скорее всего просто заглубится на полдюжины-дюжину метров в землю.
Разведка апокалипсиса
В первые дни после начала глобального ядерного конфликта мир охватит хаос, однако, по-настоящему существенные повреждения получат далеко не все страны и территории.
Учитывая потерю космических средств разведки, коих у нас пока не так уж и много, возникнет объективная потребность в получении представления о том, что происходит за пределами территории России. Ограниченная информация может быть получена с уцелевших военных и гражданских судов, однако, её может быть недостаточно – в части разведданных слово «достаточно» вообще вряд ли применимо.
Предположительно, на базе крылатой ракеты комплекса «Буревестник» может быть создан стратегический разведывательный комплекс, условно обозначим его как «Буревестник-Р».
Во многом комплекс «Буревестник-Р» будет аналогичен комплексу «Буревестник-С», однако, большая часть установленных на его борту средств связи будет заменена на средства разведки.
Какие средства разведки могут входить в состав оборудования комплекса «Буревестник-Р»?

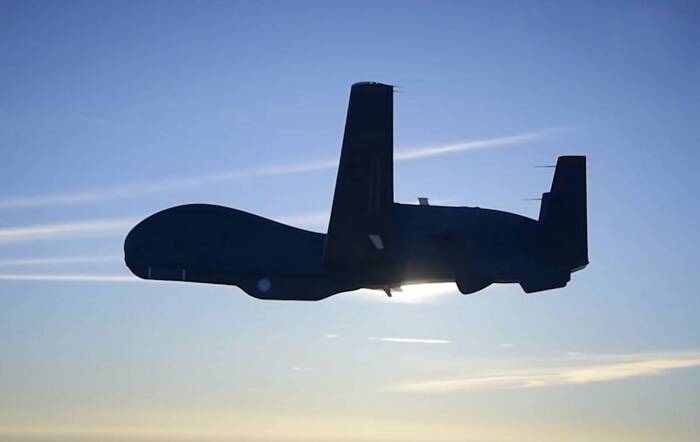

Как носитель разведывательного оборудования «Буревестник-Р» будет отличаться от БПЛА только условно неограниченной дальностью полёта
В первую очередь это средства радиотехнической разведки (РТР), способные прослушивать и записывать эфир в широком диапазоне длин волн, дневная и ночная видеокамеры, оптимизированные для получения фотоизображений (видео требует много места и высокоскоростных каналов передачи данных). Дополнительно могут быть установлены датчики температуры, давления, радиационного излучения (с экраном от ЯРД самой ракеты), анализа химического состава воздуха и какие-либо иные, потребность в которых может быть определена на этапе разработки.
Средства активной радиолокации вряд ли имеет смысл устанавливать, так ка они слишком сложны, потребляют много электроэнергии и также потребуют высокоскоростного канала передачи данных.
Как и в случае с комплексом «Буревестник-С» ракеты комплекса «Буревестник-Р» должны запускаться уже после обмена ядерными ударами или в ходе нанесения ответно-встречного удара.
Какие задачи они могут решать?
Ракеты комплекса «Буревестник-Р» могут отслеживать активность военных и гражданских в удалённых регионах планеты. После наступления апокалипсиса необходимо будет сформировать карту «жизни и смерти», а также найти очаги концентрации силы – районы, куда противник будет перебазировать уцелевшие самолёты, корабли, технику и живую силу. Во многом это можно будет понять исходя из радиообмена в эфире, а также сделав контрольные фото на определённых участках маршрута.
Как «Буревестник-Р» сможет передать данные?
Через несколько суток уровень электромагнитных помех в атмосфере должен уменьшиться, тогда передача сжатых пакетов разведывательных данных возможна через уцелевшие спутники связи, что-то может быть передано на длинных волнах или через суда-ретрансляторы (если таковые у нас имеются и уцелеют).
Также возможен запуск новых спутников связи с уцелевших мобильных носителей, например, превращённых в плавучие космодромы ракетных подводных крейсеров стратегического назначения (РПКСН).
В крайнем случае «Буревестник-Р» может передать полученные за несколько суток данные на конечном участке маршрута в зоне связи вблизи границ Российской Федерации, после чего на комплекс может быть передана команда на самоуничтожение или выдано полётное задание на следующую разведывательную миссию.
Могут ли ракету комплекса «Буревестник-Р» сбить на маршруте?
Да, но это неизбежный риск – какие-то собьют, какие-то будут потеряны из-за отказов, но часть должна выполнить боевую задачу.
Выводы
Как оружие стратегического ядерного сдерживания комплекс «Буревестник» является достаточно спорным, можно с высокой степенью уверенности утверждать, что МБР и БРПЛ справятся с его задачами куда лучше. Однако, как авиационная платформа-носитель с условно неограниченной дальностью полёта – это изделие может быть весьма интересным и перспективным.
Рассмотренные в настоящем материале изделия «Буревестник-С» и «Буревестник-Р» могут сыграть важную роль в том случае, если случиться непоправимое – глобальный конфликт с массированным применением ядерного оружия, ведь после первого обмена ударами война не закончится.
Комплексы «Буревестник-С» и «Буревестник-Р» никогда не будут массовыми изделиями, впрочем, как и оригинальный комплекс «Буревестник», но по несколько десятков единиц изделий каждого типа страна вполне может себе позволить.
Остаётся вопрос готовности комплекса «Буревестник» к серийному производству, не исключено, что это изделие так и останется в виде опытного образца, или будет принято на вооружение формально в количестве нескольких единиц, для того, чтобы потом стать предметом размена на переговорах о сокращении стратегических наступательных вооружений.

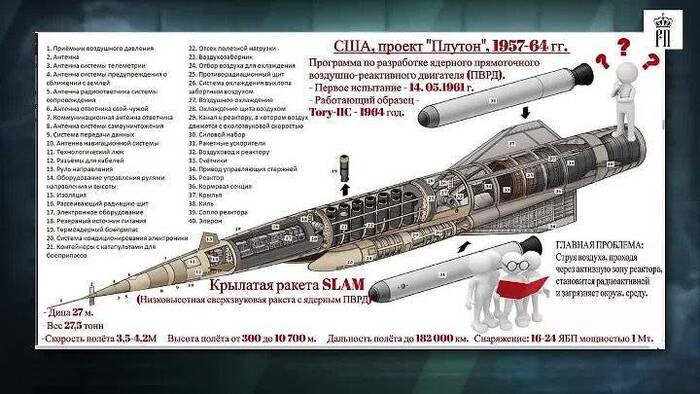

Американский проект крылатой ракеты с ЯРД «Плутон» так и не был реализован
Ну и наконец, хотелось бы надеяться, что комплекс «Буревестник» нам никогда не понадобился, вне зависимости от того, какие задачи он будет выполнять.
Но готовы мы должны быть ко всему.
Текст мой, изображения взяты из открытых источников в сети Интернет.
Мой Телеграм-канал: Войны и технологии
Показать полностью
10
УР-100Н УТТХ - межконтинентальная баллистическая ракета
Ракетный комплекс условно легкого класса УР-100Н был-разработан в начале 70-х годов для замены МБР легкого класса УР-100. Головным разработчиком комплекса было определено ЦКБ машиностроения, возглавлявшееся Генеральным конструктором В. Н. Челомеем. УР-100Н представляла собой двухступенчатую ракету на долгохранимом жидком топливе, оснащенную РГЧ индивидуального наведения. По конструктивно-компоновочной схеме УР-100Н аналогична УР-100, но за счет увеличения диаметра ракеты и длины топливных баков ее стартовая масса была увеличена более чем вдвое, а забрасываемый вес —в 3.5 раза. На первой ступени ракеты установлено 4 поворотных однокамерных ЖРД, на второй — однокамерный маршевый ЖРД и рулевой ЖРД с четырьмя поворотными соплами. Маршевые двигатели выполнены по замкнутой схеме, а рулевой—по открытой.
Увеличение забрасываемого веса УР-100Н в сочетании с уменьшением размеров боевых блоков позволило разместить на ней головную часть с 6 блоками индивидуального наведения мощностью по 550 кт каждый. В состав РГЧ входил также агрегатно-приборный блок с системой управления и жидкостной двигательной установкой разведения боевых блоков.

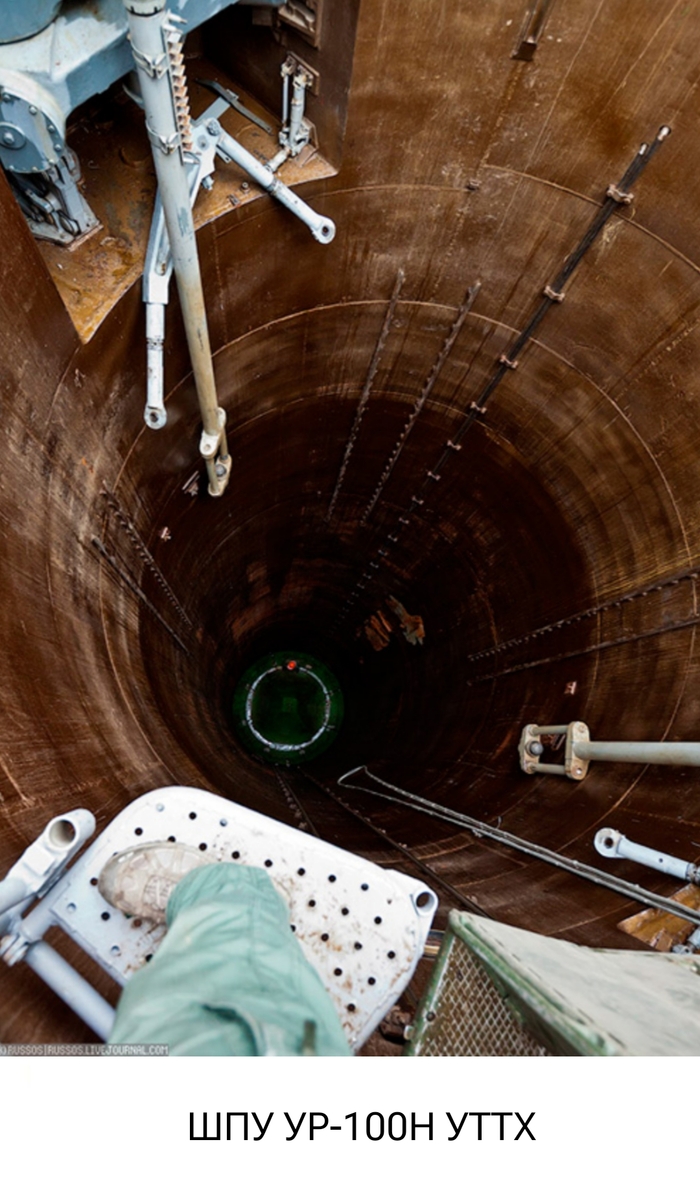

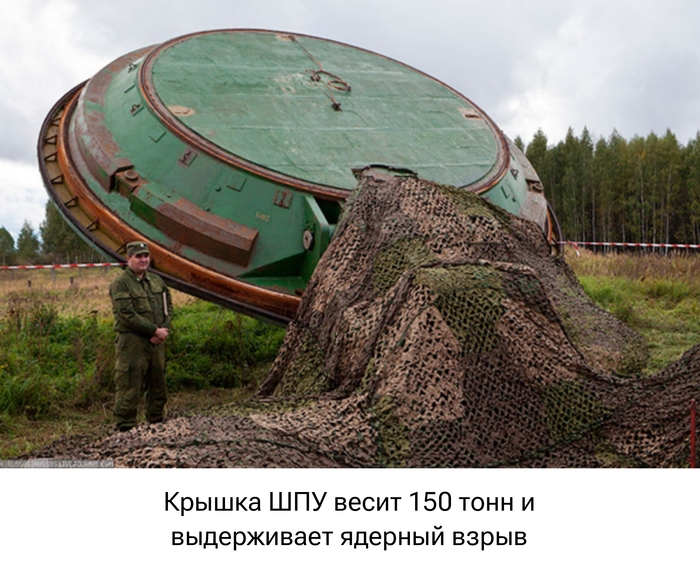

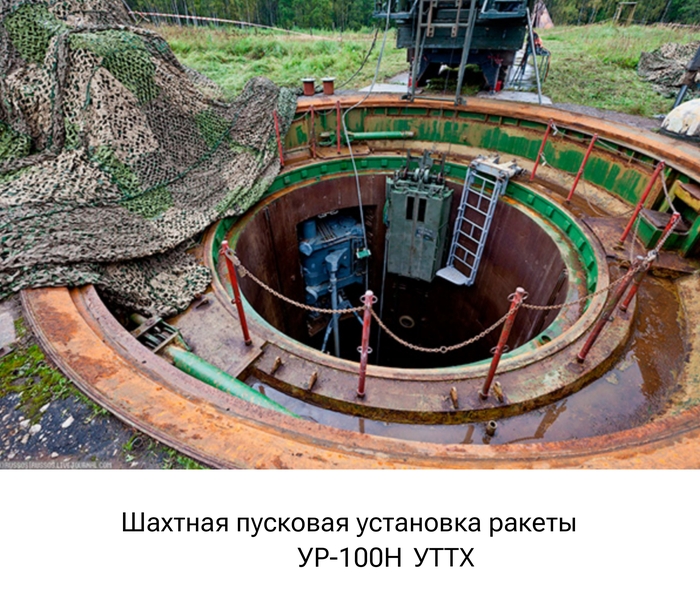

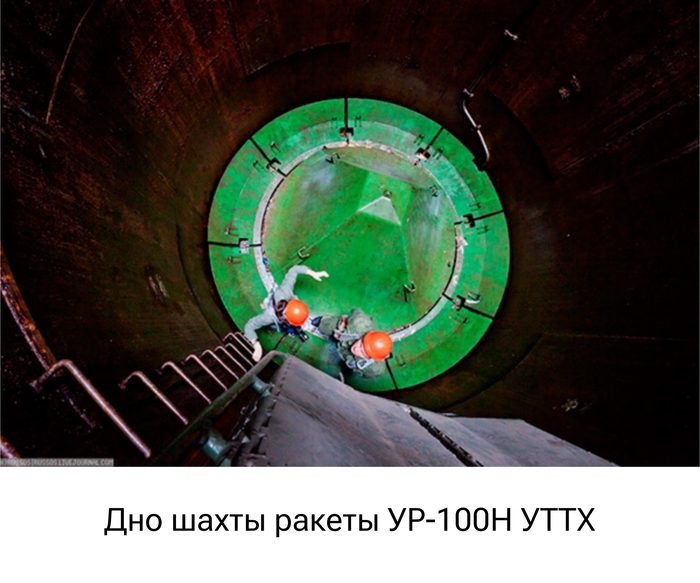

Шахтные пусковые установки ракет УР-100Н создавались на месте ШПУ ракет УР-100У и отличались повышенной защищенностью. При переоборудовании шахт УР-100 ДЛЯ УР-100Н старая шахта полностью демонтировалась и на ее месте строилась новая. Запуск УР-100Н осуществлялся по газодинамической ("горячей") схеме, когда ракета выходит из шахты по действием тяги маршевого двигателя.
Летные испытания УР-100Н проходили на 5-м НИИП (Байконур) с 9 апреля 1973 г. по октябрь 1975 г. Комплекс был принят на вооружение 30 декабря 1975 г.
Первый полк с ракетным комплексом УР-100Н был поставлен на боевое дежурство 26 апреля 1975 г. Комплекс УР-100Н, получивший в системе Министерства обороны США обозначение SS-19, развертывался более массированными темпами, чем конкурирующий МР УР-100. Уже к концу 1975 г. было развернуто 60 пусковых установок УР-100Н, а всего с 1976 по 1978 г. было развернуто 180 этих ракет. Начиная с 1977 г. ракеты УР-100Н развертывались и в моноблочном варианте (SS-19 Mod 2). Всего было развернуто 60 моноблочных ракет.
Поспешность в принятии на вооружение и массированном развертывании комплекса УР-100Н привела к тому, что в ходе АКИ не были выявлены конструктивные особенности ракеты, которые при стрельбе на полную дальность приводили к резкому снижению точности стрельбы из-за возникновения резонансных колебаний корпуса. Этот дефект был выявлен в ходе учебно-боевых пусков уже после массового развертывания ракет. Доработка развернутых ракет с целью доведения их точностных характеристик до заданных проводилась в войсковых условиях.
Вскоре после начала развертывания комплекса, 16 августа 1976 г., было принято решение о разработке ракеты с улучшенными тактико-техническими характеристиками. Модернизация ракеты включала доводку двигателей, улучшение характеристик системы управления и замену агрегатно-приборного блока. Были доработаны и командные пункты комплекса. Степень их защиты от поражающих факторов ядерного взрыва была значительно увеличена.
Летно-конструкторские испытания усовершенствованного комплекса, получившего обозначение УР-100Н УТТХ, проходили с 26 октября 1977 г. по 26 июня 1979 г., а 5 ноября 1979 г. он был принят на вооружение.
Первый полк с ракетным комплексом УР-100Н УТТХ был поставлен на боевое дежурство 6 ноября 1979 г.' В 1980-1982 гг. была произведена замена всех моноблочных ракет УР-100Н на УР-100Н УТТХ (SS-19 Mod 3). Замена всех комплексов УР-100Н была закончена в 1983 г. К 1984 г. количество ракет УР-100Н УТТХ было доведено до 360. В 1987 г. началась замена части ракет УР-100Н УТТХ на новые ракетные комплексы.
На момент подписания Договора СНВ-1 в 1991 г. Советский Союз располагал 300 ракетами УР-100Н УТТХ, 130 из которых было развернуто на территории Украины, а остальные—в России. После распада СССР, ракеты, находящиеся на территории Украины были объявлены ее собственностью. Соответственно, ответственность за ликвидацию пусковых установок этих ракет в соответствии с условиями Договора СНВ-1 несет Украина. Все ядерные боезаряды расположенных на Украине ракет были вывезены в Россию. Россия также выкупает у Украины 32 ракеты УР-100Н УТТХ, которые хранились в арсенале и никогда не стояли на боевом дежурстве.
На территории России в настоящее время находится 170 развернутых пусковых установок ракет УР-100Н УТТХ, из которых 10 деактивированы, но не уничтожены. По результатам проведенных научно-иследовательских работ в феврале 2011 г. было объявлено об увеличения гарантийного срока эксплуатации МБР до 36 лет.
На 2025 год УР-100Н УТТХ используется ракетными войсками стратегического назначения России (РВСН РФ) для запуска и несения гиперзвукового боевого блока "Авангард".
