всем привет!! кто разбирается, помогите пожалуйста с разверткой разрезанного параллелепипеда. слева его трехмерная проекция (+проекция натурального размера сечения), разрезан под углом 45гр, но это все ладно. я не понимаю как построить «крышку» у развертки. для меня ступор заключается в том, что там есть и плоскость перпендикулярная ребрам, и плоскость сечения. (изометрия построена верно)
Замена втулок пром вала нива.
Клиент попросил поменять втулки пром вала.

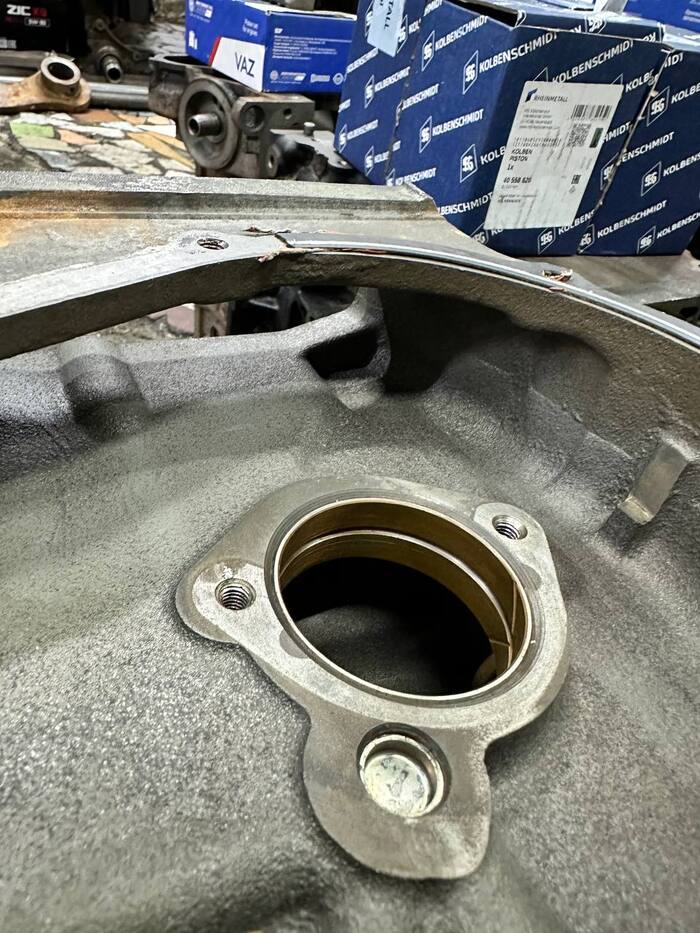

Фото 1. До.
Как выглядят втулки до замены. Визуально втулки еще не плохие, но хозяин-барин.
Фото 2. Инструмент.
На фото видно весь инструмент который используется при замене втулок пром вала.
Фото 3. Новые и старые.
Выбил втулки, на фото видно старые втулки и новые.
Новые все ровно лучше, какими бы небыли старые.
Фото 5. Забиваю.
Устанавливаю новую втулку, нужно, чтобы совпали отверстия масляного канала, и стрелка на втулке должна быть направлена по часовой стрелке.
Далее оправкой и молотком забиваем втулки.
Фото 4. Развертка.
Так выглядит развертка для втулок ваз 2101-2107 и нива.
Фото 6. Разворачиваем.
Смазываем развертку маслом (или кислотой), и аккуратно крутим ее по часовой стрелке, не давлю на нее, она сама заходит так, как ей нужно. Когда прошел разверткой до низа, тянем потихоньку вверх и также крутим по часовой стрелке.
Развертку нельзя крутить против часовой.
Фото 7. После.
На фото видим готовую новую втулку. Проверил это дело, поставив новый пром вал.
Все идеально.
Подписывайтесь!
Спасибо за просмотр!
Больше интересного тут - https://t.me/+YYj_6EHqVZA0MDEy
#промвал #нива #развертка
Если кому надо, вот на Али, на Яндекс Маркете
Подписывайтесь на наше сообщество на Пикабу Стройка. Интересные решения
Помогите разобраться. Компас 3d . нужно получить развертку кусков трубы
Смоделировал трубу в режиме построения трубы. Пытаюсь получить развертку - пункт в меню неактивен. Смотрел примеры работ много и разные , но там моделирование по объектам в смещенных плоскостях. мне для моей задачи не подходит.
Преобразовать в листовое тело тоже не получается. то есть выходит коротенький кусок трубы:
Уважаемые гуру, что я делаю не так? Подскажите , куда копать?

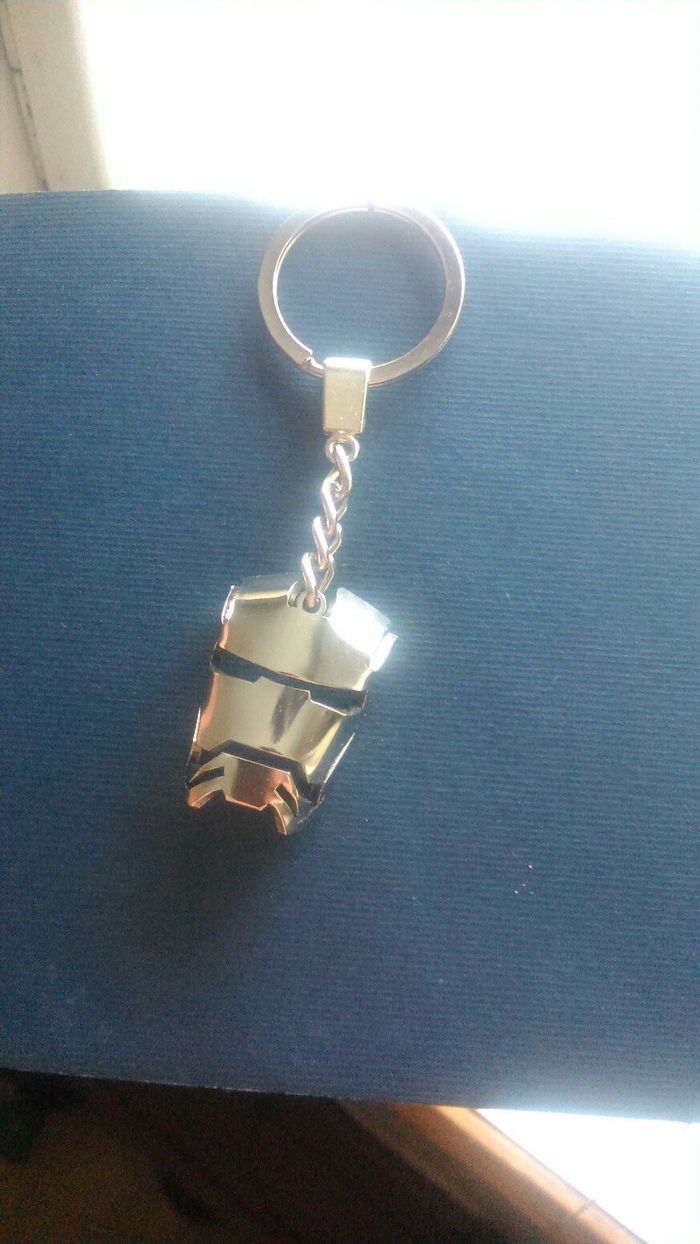

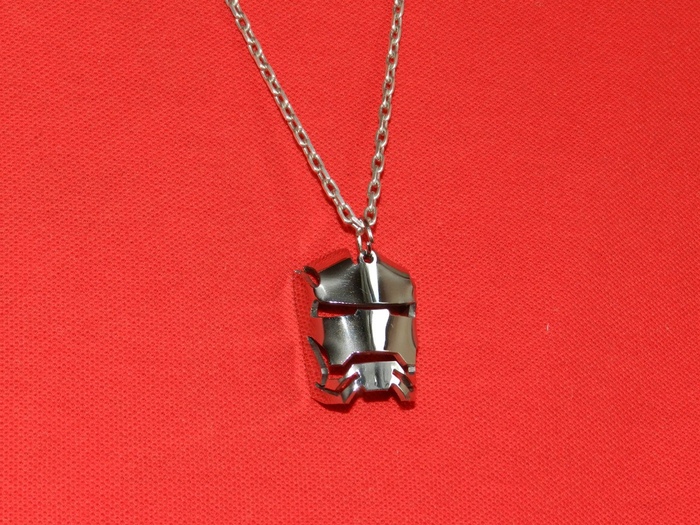

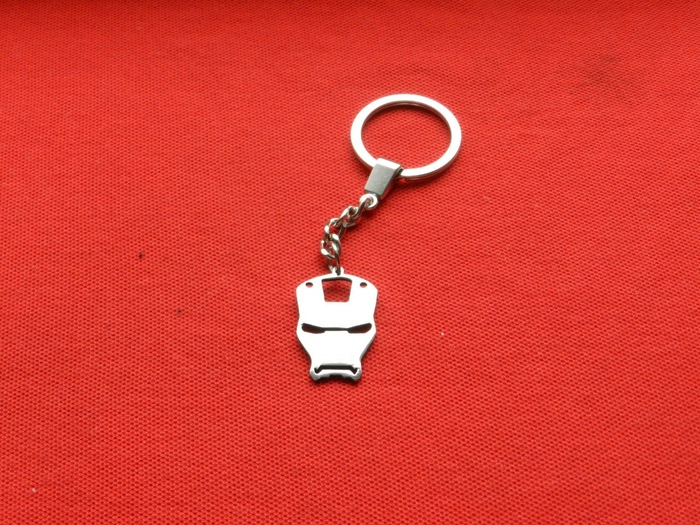

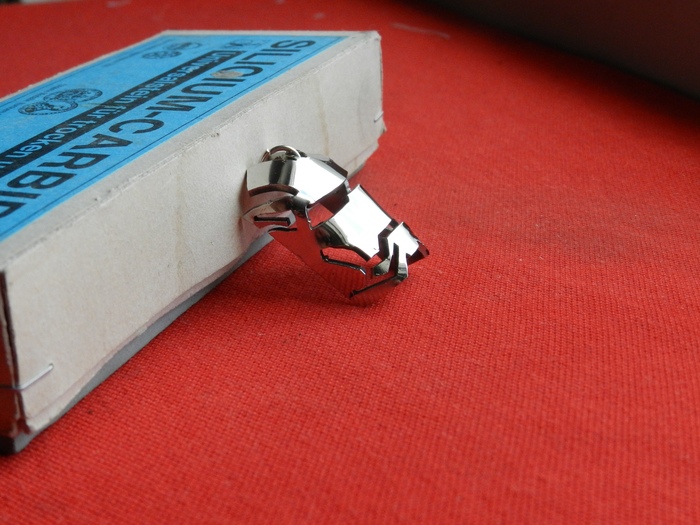

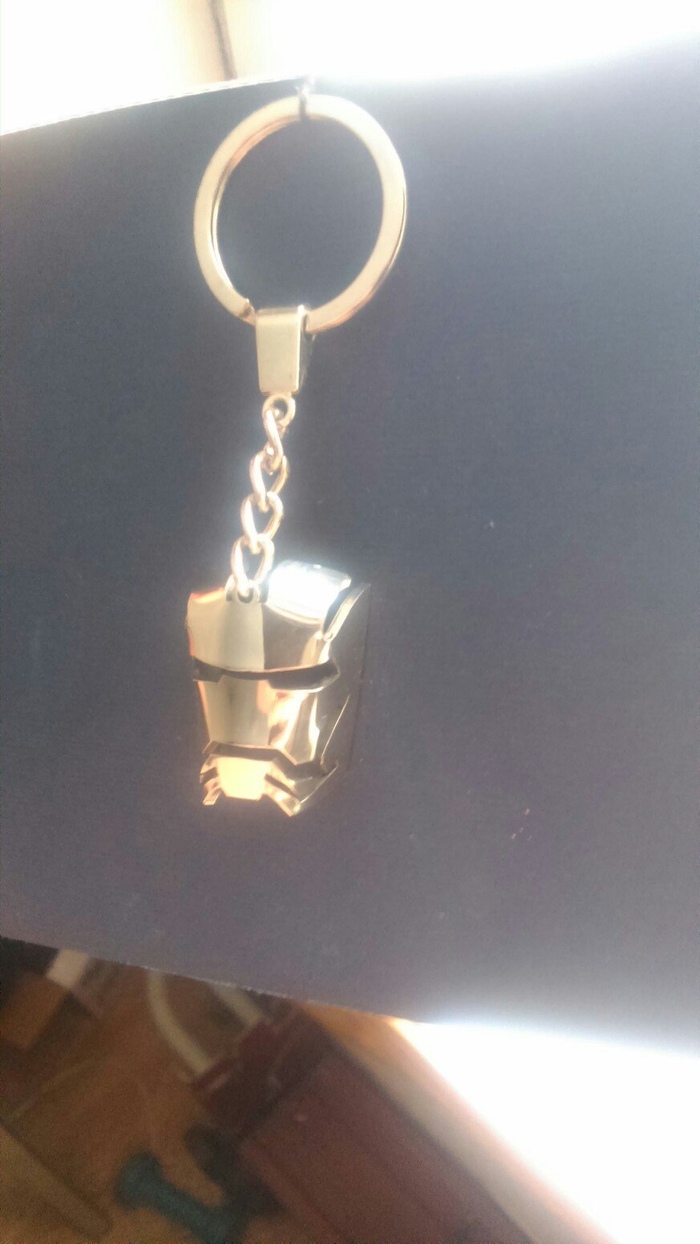

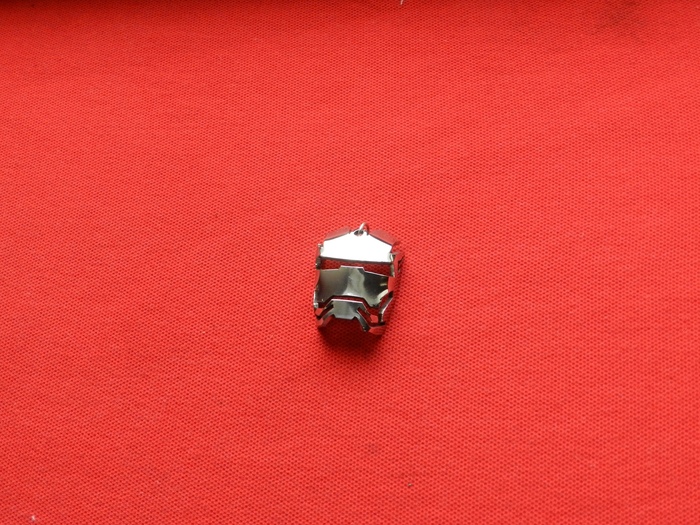

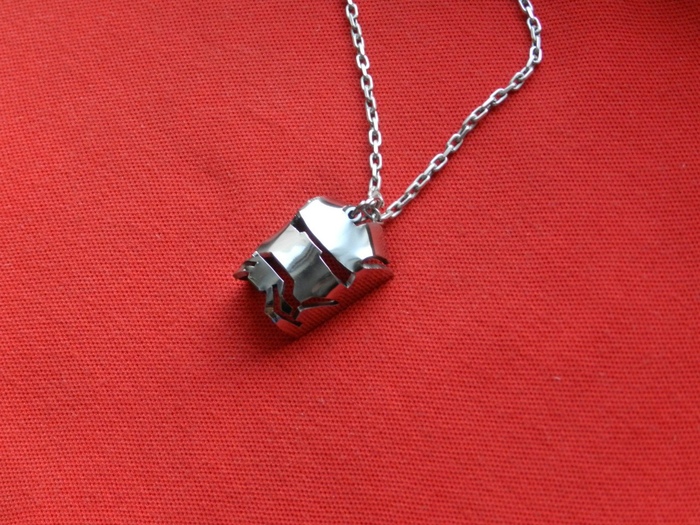

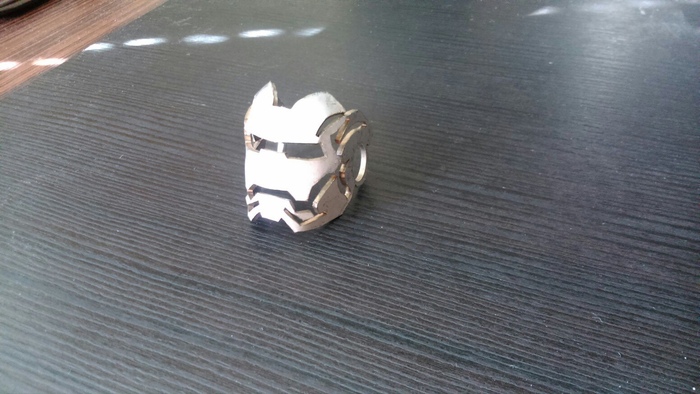

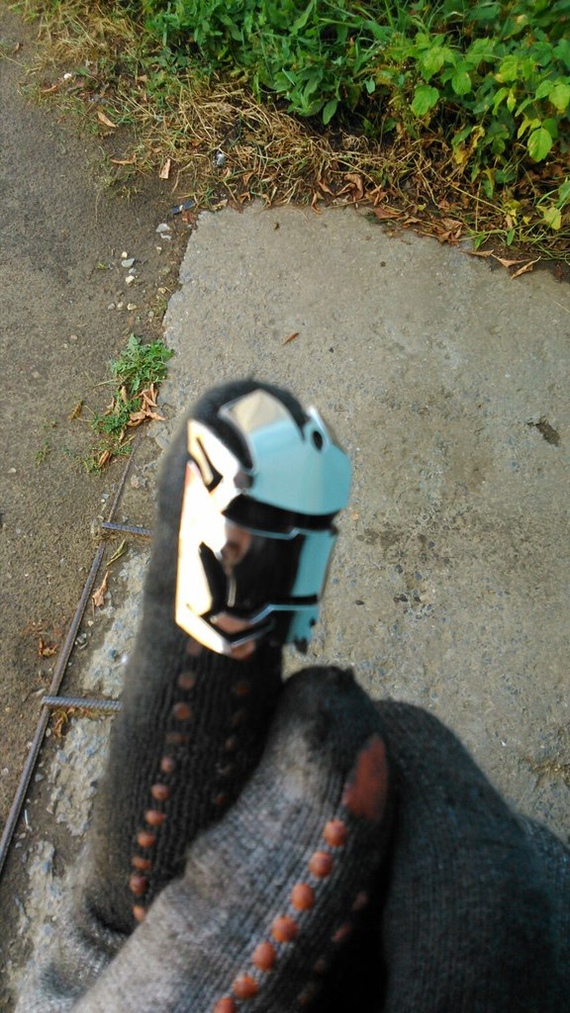

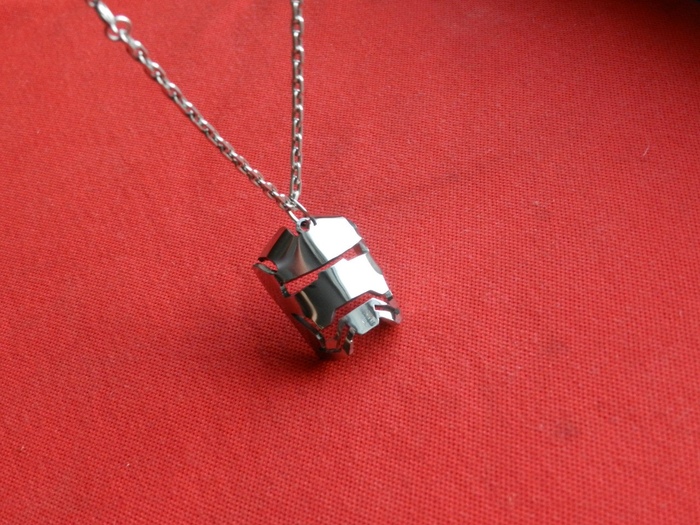

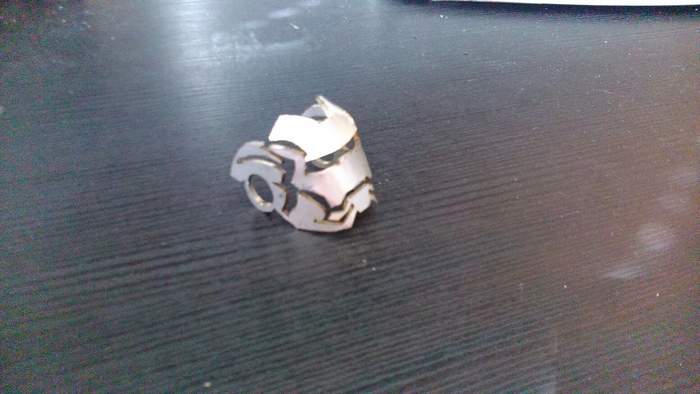

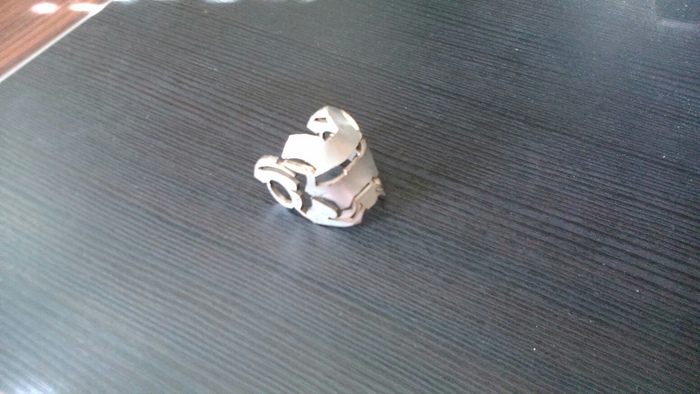

Из листового металла можно не только что-то плоское делать. Не с первого раза удалось сделать развертку, но вполне стоящая штука получилась. Версия на красном уже конечный вариант, а вот более развернутая одна из первых вариантов, здесь практиковался в там, как их лучше согнуть и не сломать. Да и были разные варианты разверток. Перебирал разную толщину перемычек и сета сгибов чтоб выдерживали угол и не ломались. В конечном варианте я отказался от идеи сделать развертку целого шлема и сделал, можно сказать, маску.
Такие дела.
Iron man
Сделаем UV развертку в Cinema 4D 3D модели автомобиля. Покажу как правильно сделать экспорт файлов в Substance Painter. UV развертка в Cinema 4D - преобразование поверхности трехмерного объекта на плоскость с последующим наложением текстур на объект по UV координатам. Создадим смарт материал и сохраним его пресетом для будущего использования. Научитесь экспортировать и делать запекание текстур в Substance Painter для нескольких моделей одновременно. Запекание текстур в Substance Painter - это процесс, который включает в себя передачу свойств материала из исходного меша в целевой. Добавим материалы на автомобиль в Cinema 4D в рендере Redshift.
Перед новым годом многие хотят собрать символ года, но разверток на интересных тигров в широком доступе не очень много. Есть в интернете отличная модель, которую продают в виде лампы, но найти или купить развертку для нее сложно (если вообще возможно). Хотелось бы выложить мою версию данной модели в виде двух разверток, ссылки на которые будут в комментариях, одна собирается проще и рассчитана под покраску, вторая рассчитана на сборку из цветной бумаги.
На фотографиях тестовая сборка из офисной бумаги в уменьшенном масштабе (в пепакуре развертки в размере 18х11х19). Собрана и окрашена она неаккуратно, но суть передает (если бы пришлось ждать чистовой сборки, то пришлось бы выкладывать развертки уже под самый новый год, а я все же надеюсь, что кому-нибудь они пригодятся)
