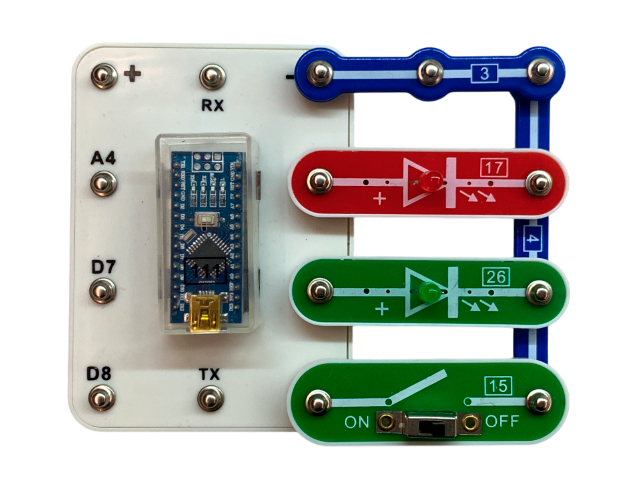

Конструктор знаток - Выключатель и Arduino NANO
Показать полностью
2
0 просмотренных постов скрыто
Метеостанция для ПК из Arduino Nano и датчика температуры/влажности DHT11
Программу и скетч можно скачать отсюда: https://drive.google.com/file/d/1cImgv90OoVMtq80NepYUtuHcWig...
Для сборки понадобится Arduino Nano с любым чипом 168/328. Программа Arduino IDE, в самой программе необходимо установить DHT sensor library из менеджера библиотек. Датчик температуры/влажности DHT11, стоит копейки.

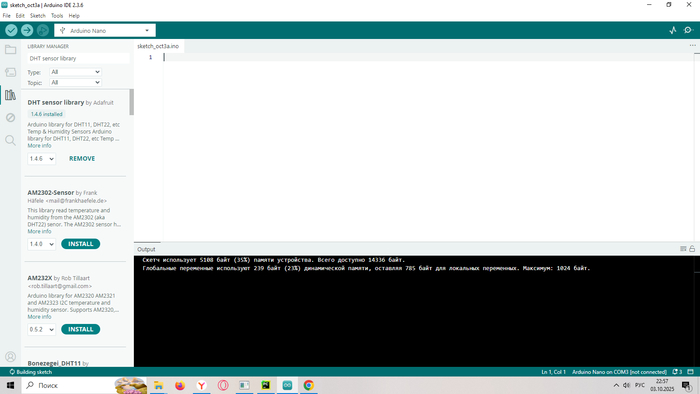

Установка DHT sensor library в менеджере библиотек.

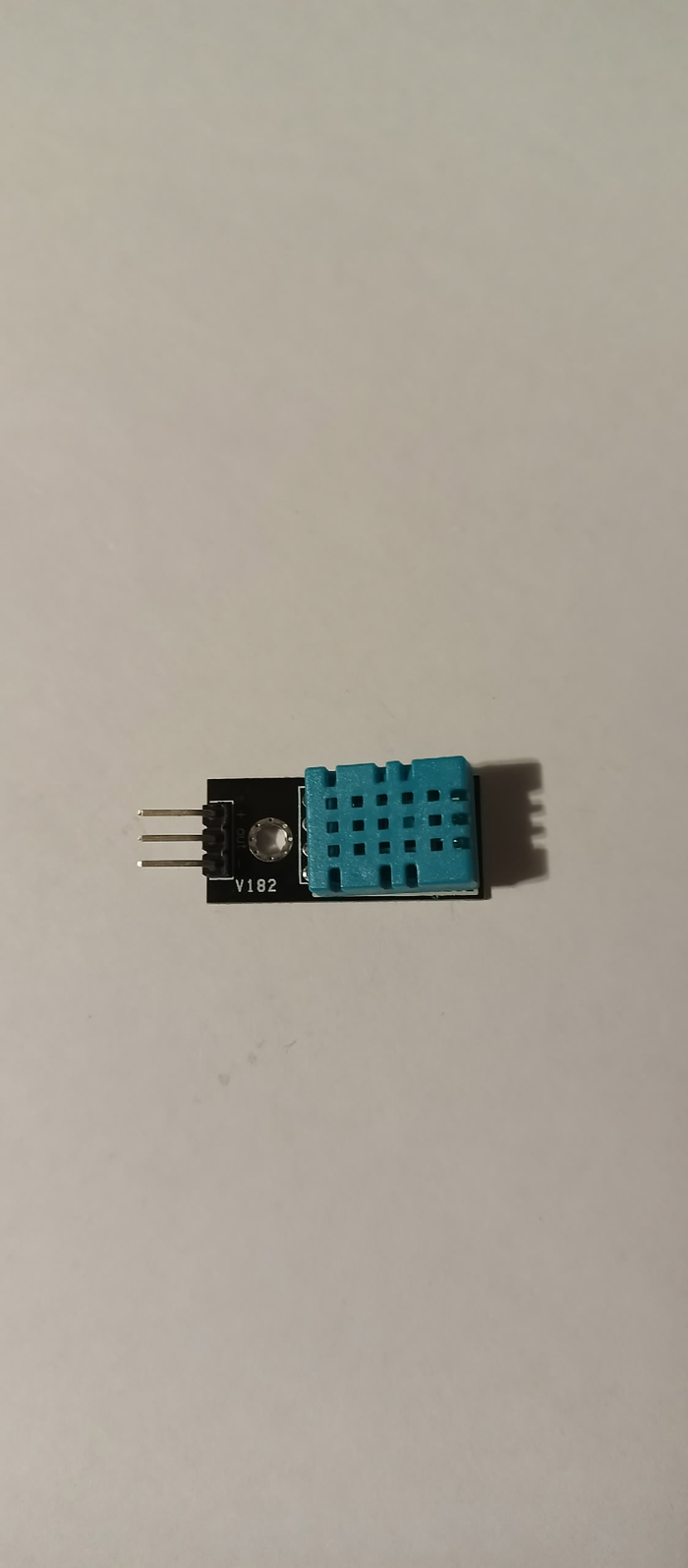

Датчик температуры/влажности DHT11. Из описания, этот датчик имеет погрешность измерения температуры 1-2 градуса. Погрешность влажности ±5%.

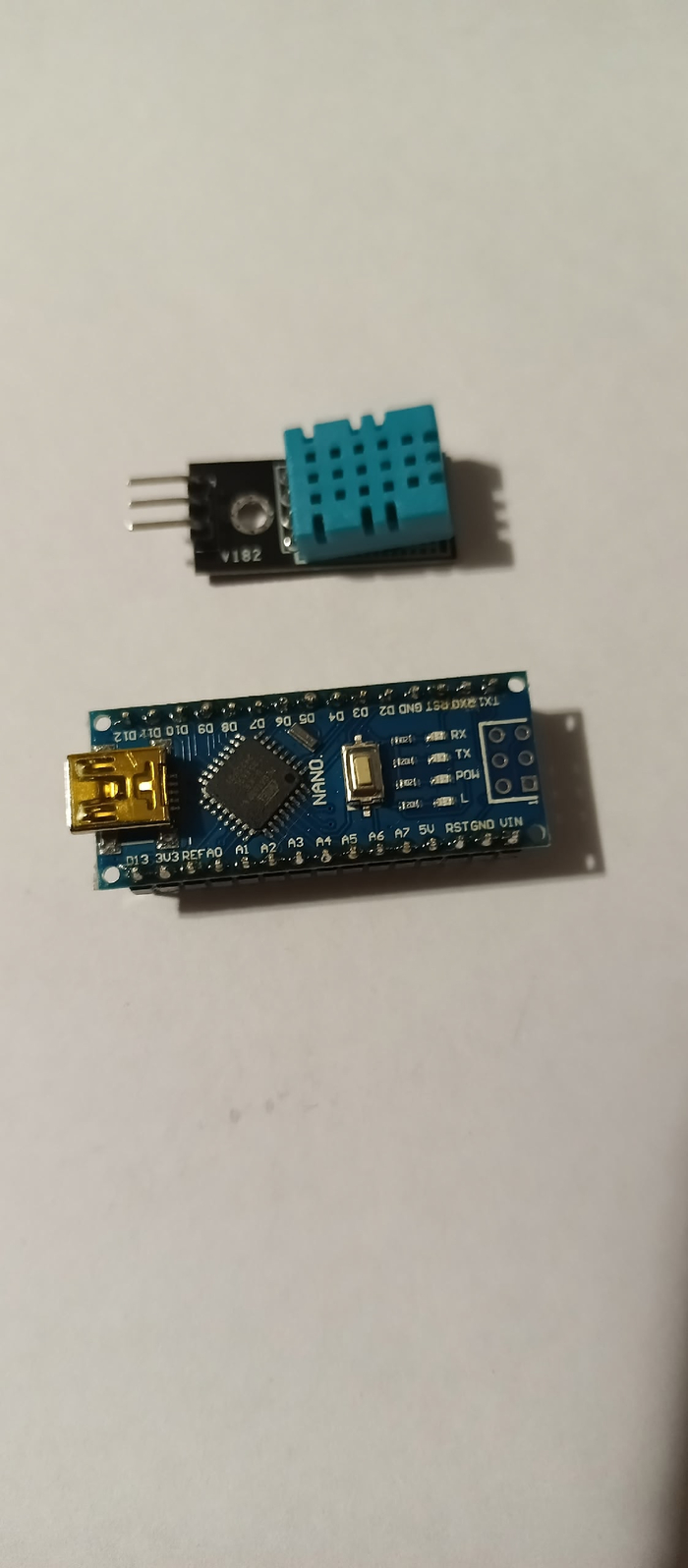

Arduino Nano с 168 чипом.

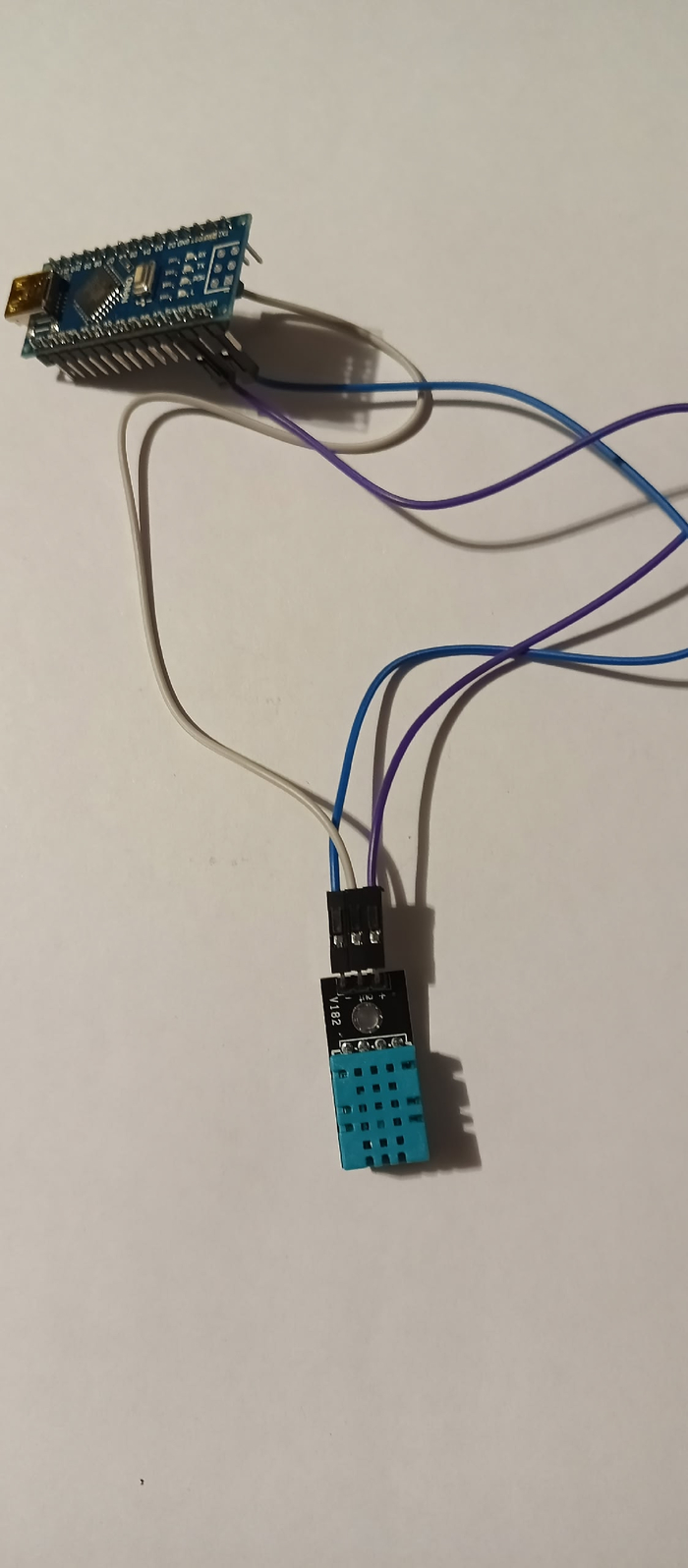

Подключение датчика DHT11 к Arduino Nano. + на датчике, к пину 5V на Arduino, out на датчике, к пину D2 на Arduino, - на датчике, к пину GND на Arduino.

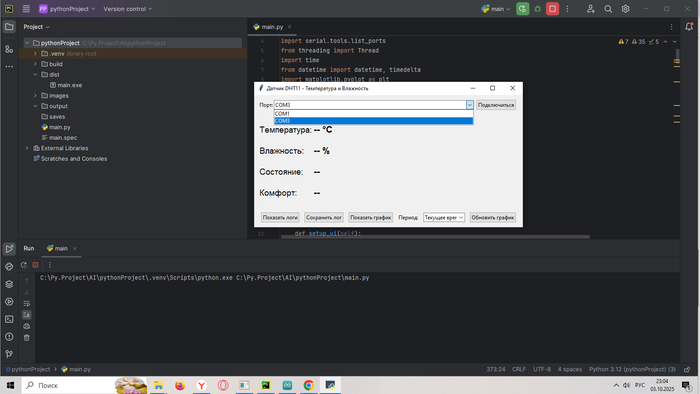

Подключили Arduino к ПК и запустили программу, выбрали необходимый порт, он автоматически появится, нажали подключиться.

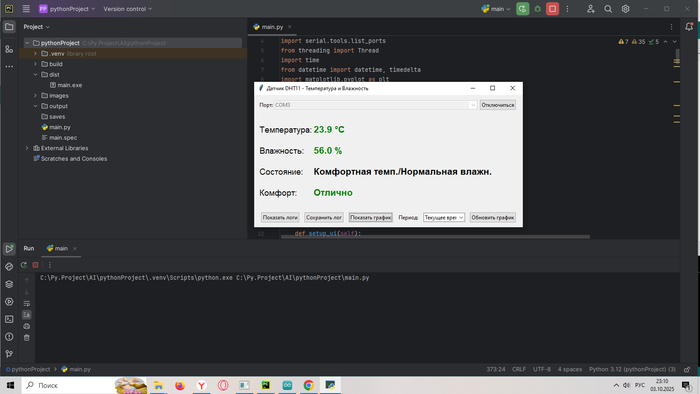

После запуска данные могут быть не корректны, рекомендую подождать 10 минут, что бы датчик устаканился. Датчик довольно чувствительный, даже присутствие человека рядом, будет влиять на показания.

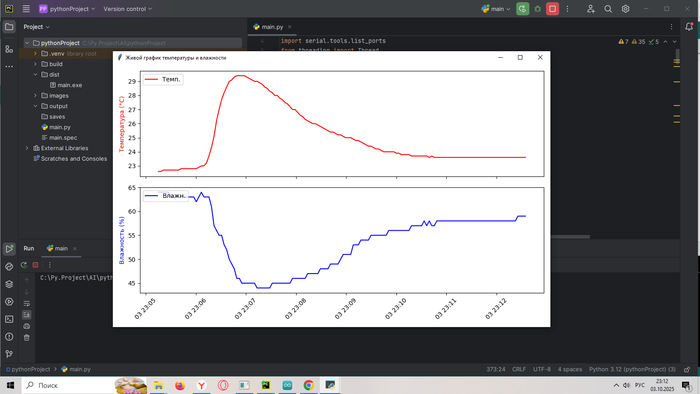

Так же, можно посмотреть живой график изменения температуры, т.е. измерение температуры в реальном времени. Подышал, на датчик, что бы имитировать резкие перепады.

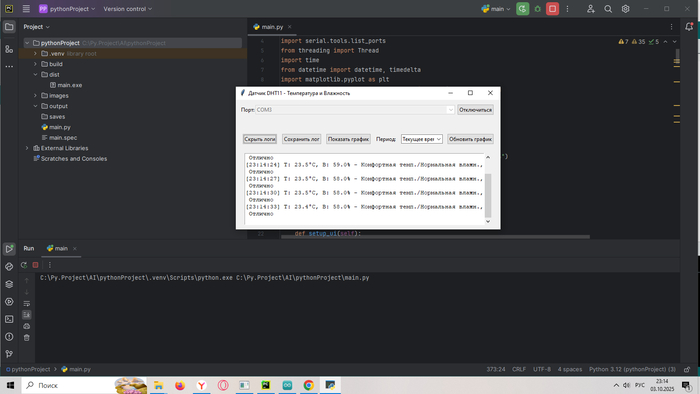

Можно сохранить логи температуры/влажности, для дальнейшей обработки.

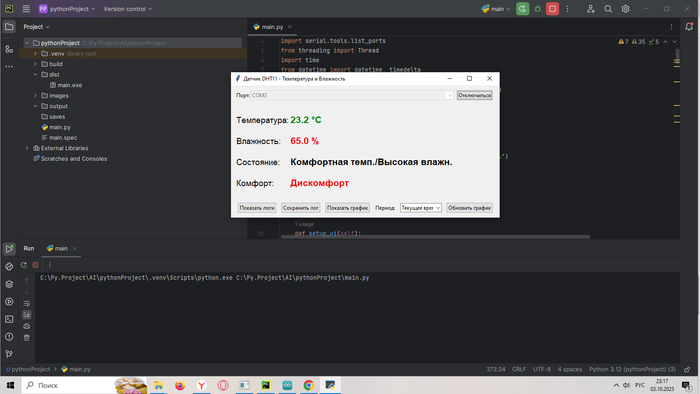

Любое не пропорциональное значение температуры/влажности превышающее норму будет отображаться Дискомфорт.
Показать полностью
9
Управление реле через Arduino по СОМ-порту. Готовая ехе. прога... (Сделано на Electron)
Сразу для админов. Ребятки, да. Реклама бесплатного "узкоспециализированного" продукта. Я автор программы и на этом не зарабатываю.
https://freesoft.ru/windows/upravlenie-rele-arduino
Мой маленький такой, праздник. Программа проверена и опубликована. Вдруг кому-то будет полезна))
БЕСПЛАТНО.
Это первая прога которую сделал сам. Не без помощи ИИ конечно, который всё это постоянно правил))
На комменты ПОХУЯМ. Гением себя не считаю. Просто радуюсь что получилось сделать то, что мне помогло с "лично моей" задачей.
Управление Реле Arduino позволяет управлять реле на Arduino через COM-порт (USB) + Таймеры / Логи / Статистика использования.
В программе реализованы такие функции как:
Выбор COM-порта. (если подключено несколько)
Выбор количества подключенных к Arduino реле. 1/2/4/6/8/12/16.
Переименование реле под ваши нужды.
Аварийная кнопка "Выключить всё"
Функции Таймеров для каждого реле по отдельности. Вкл.через / выкл.через / зацикливание работы. Выбор интервала час/минута/секунда.
Функция "Статистика" времени работы реле.
Функция "Логи"
Внутри пакета - Универсальный Скетч для Arduino, позволяющий не прописывать количество реле подключенного блока.
Показать полностью
Ардуино для ребенка
Кто может подсказать, что лучше выбрать ребёнку.
Налазился, наискался, ИИ помучил но так и не смог найти ответа.
Есть Амперка, есть проекты larduino и тот же Гувер, как и рандомные китайские или от кейстудио.
С одной стороны видеоматериалов как и книг хватает, но хочется чтобы было и сложно(проект сделать) и примитив, где будет рассказано про элементарные моменты аналогой электроники.
Понимаю что 9 лет рано, но он вроде собирает по схемам тот же Микроник, а хочет большего.
Пока склонился к Гуверу, так как с его слов подобранно с головой, но нет материалов для изучения именно ребенком. Или купить тупо красочную с объяснениями ?
Сложно мне дается выбор, очень. Как прям вопрос жизни )
Робот на радиоуправлении до 1 км + Видео передачей по FPV
Показать полностью
3
Диктофон на минималках Arduino Nano/SD карта/предусилитель на одном транзисторе
Часто встречаются видео или примеры проектов, где используют транзисторы серий BC547, BC546 и т.д. для каких либо самоделок и начинающих радиолюбителей отпугивает поиск аналогов и тратиться не охота. Такие транзисторы вряд ли вам будут встречаться в старой радиоаппаратуре, чаще всего вы встретите там транзисторы 9014 или 8050 один из них и будем использовать, а так же будем использовать всё, что завалялось дома, например адаптер SD карты под Micro SD и микрофон из сломанного планшета. Из всего этого начинающие радиолюбители и не только, могут собрать минималистичный, рабочий, максимально простой предусилитель на одном транзисторе, а так же задействовать его, как рабочее устройство через Arduino Nano с возможностью записи аудио на SD карту. Скачать скетч и другие файлы можно с моего Google диска https://drive.google.com/file/d/1cL2mGv0qy9diJRJkwgeh4W1-lgI...

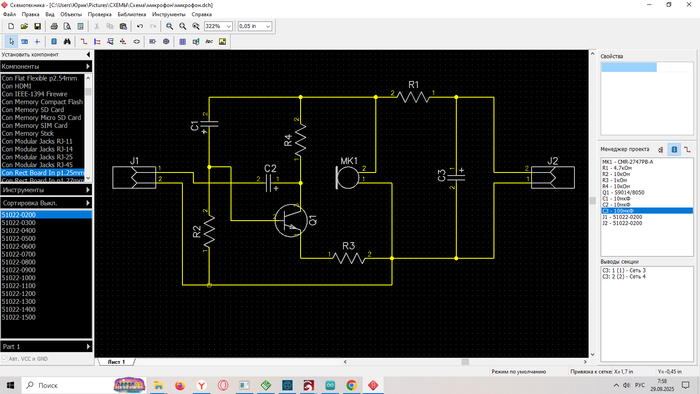

Принципиальная схема предусилителя микрофона. Компоненты и их номиналы указаны в справа, в Менеджере проекта.

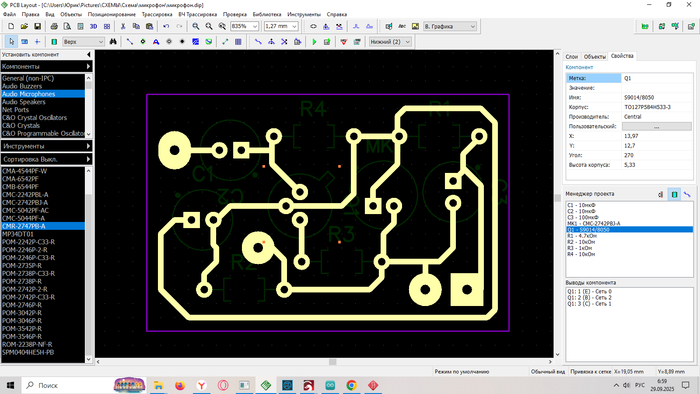

Трассировка дорожек для платы. Квадратные площадки это плюсовые соединения, большие круглые, это минус, овальный вывод, это выход сигнала с микрофона.

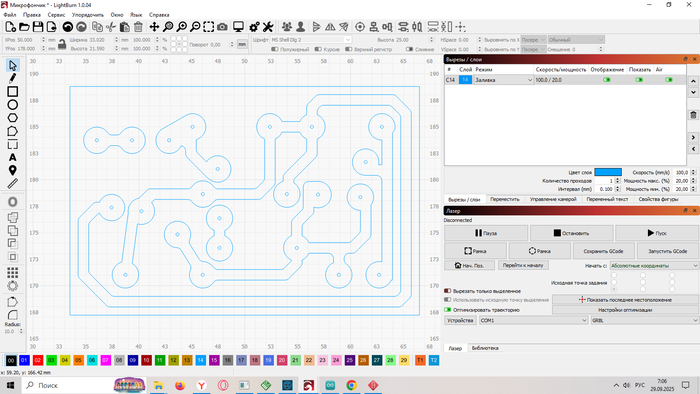

В архиве так же будет лежать файл Light Burn, что бы можно было плату сделать на диодном лазерном станке, дорожки оптимизированы под станок. Для это необходимо покрасить поверхность фольгированного текстолита, высушить, сжечь лазером лишнюю краску, оставив дорожки, сделать травление платы любым доступным способом, смыть краску с дорожек растворителем 646.

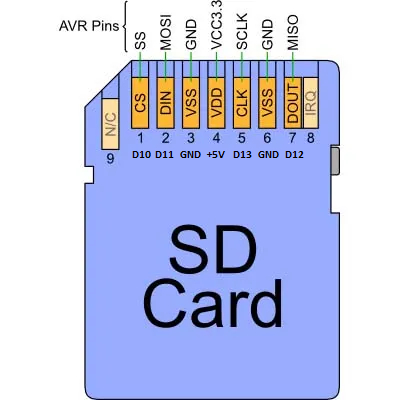

Распиновка SD карты/адаптера для подключения к Arduino. Используются выводы Arduino (D10, D11, GND, 5V, D13, D12)

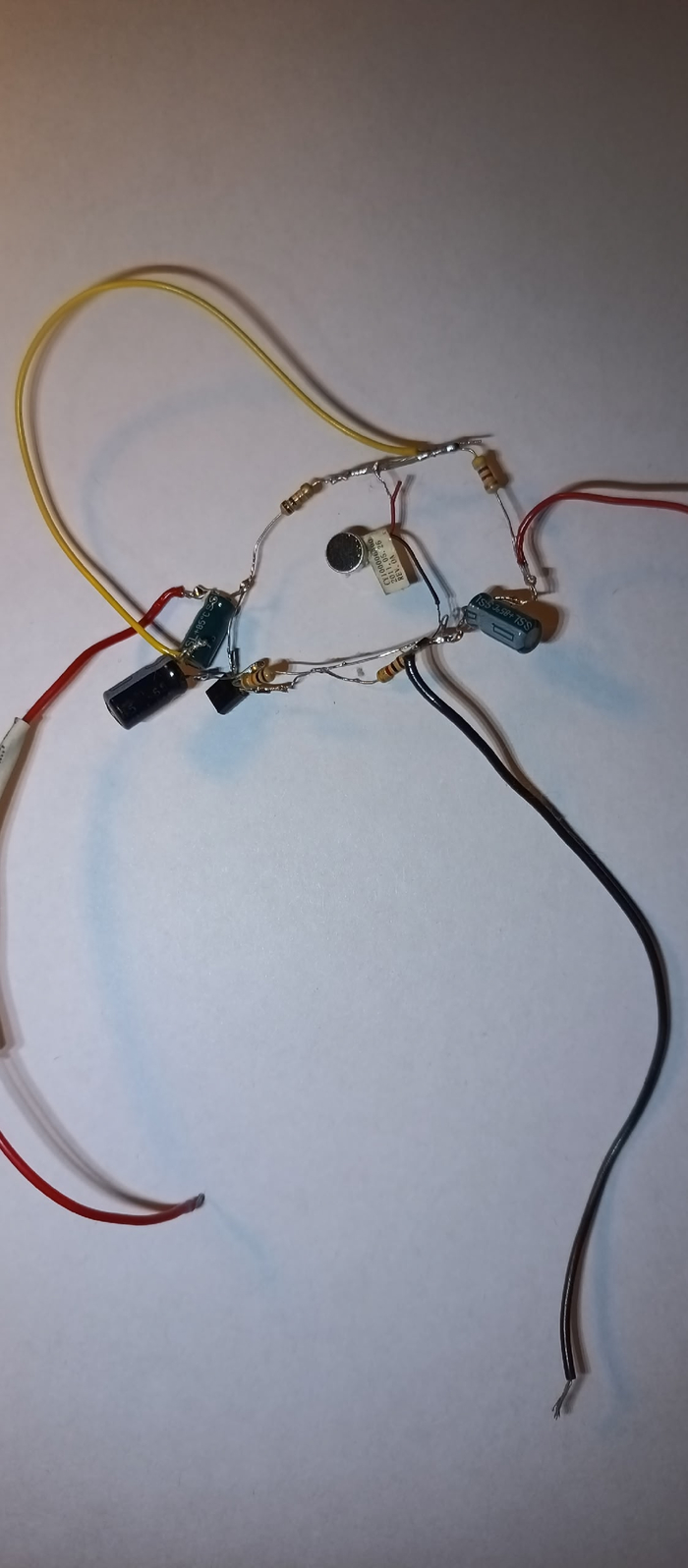

Сборка предусилителя навесным монтажом, если лень делать плату.

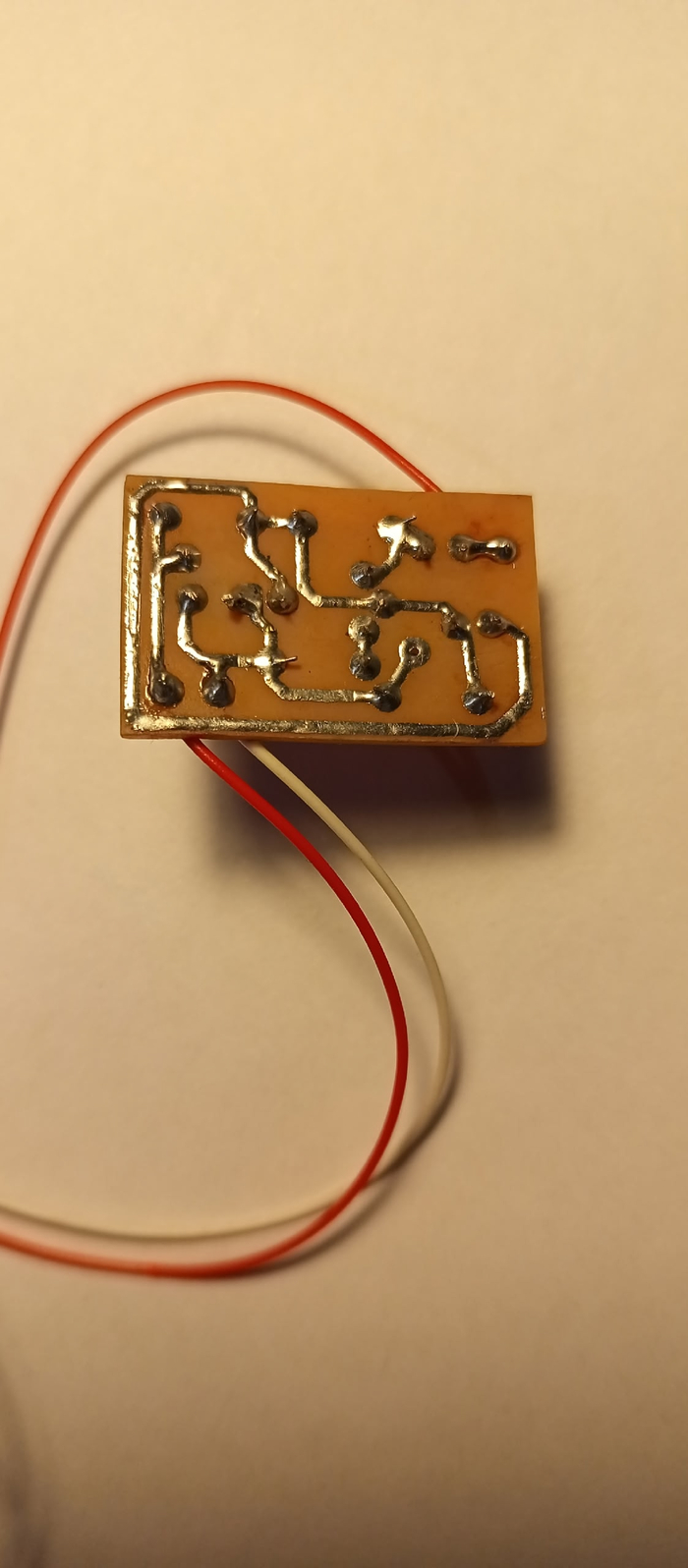

Плата, вид снизу.

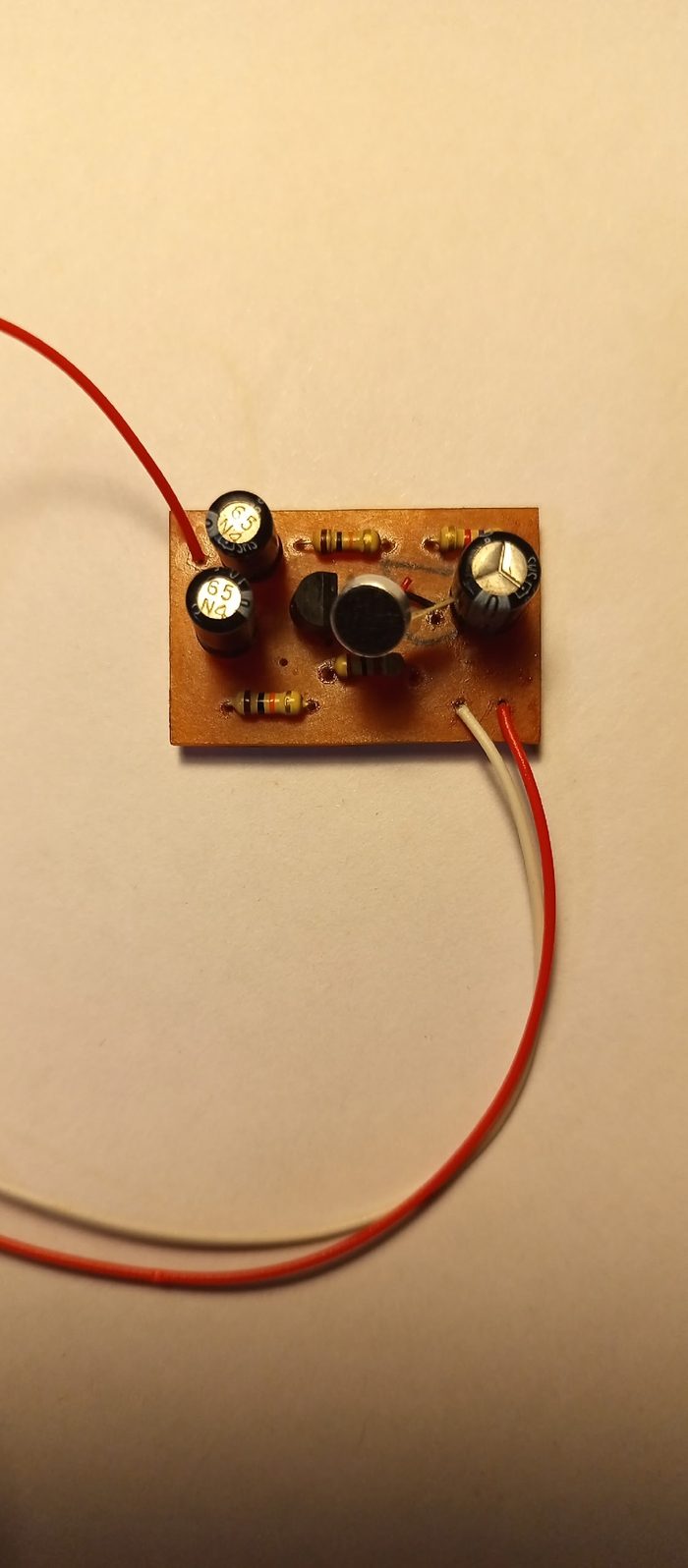

Плата, вид сверху.

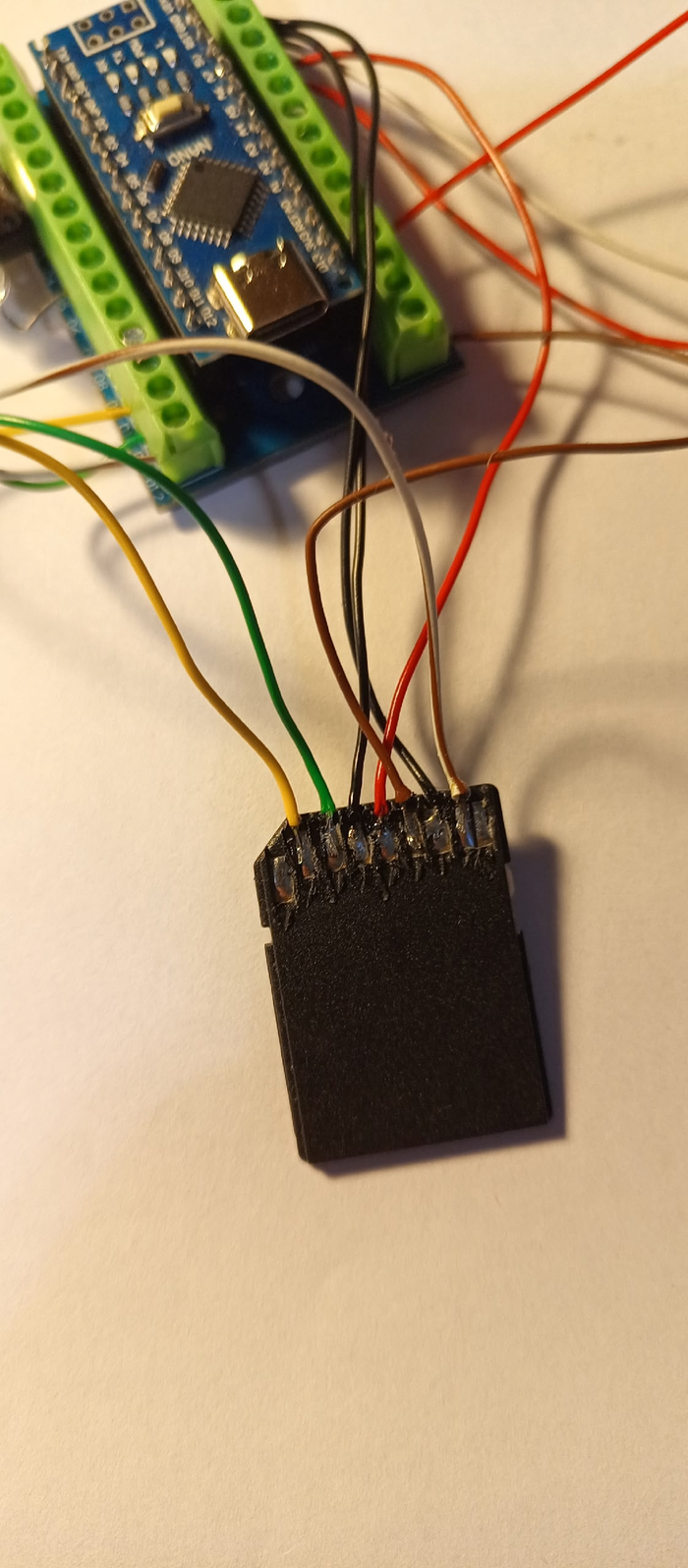

Распаянный SD адаптер для Arduino.
Подключение предусилителя к Arduino:
Минус предусилителя к выводу (GND)
Плюс предусилителя к выводу (5V)
Выход сигнала предусилителя к выводу (A1)
Отдельное питание предусилителя не требуется, питание осуществляется через Arduino.
Подключение кнопки начала/остановки записи к Arduino:
Один вывод кнопки к выводу (GND)
Второй вывод кнопки к выводу (D2)
Подключение светодиода для индикации записи:
Минус (катод) светодиода к выводу (GND)
Плюс (анод) светодиода к выводу (D5)
Керамический конденсатор 100нФ параллельно кнопке, опционально (антидребезг кнопки)
Пример записи. Качество конечно так себе, но работает. Запись сохраняется в формате WAV, для прослушивания, возможно понадобятся соответствующие аудиокодеки или можно конвертировать в mp3 через онлайн-сервисы.
Показать полностью
8
1

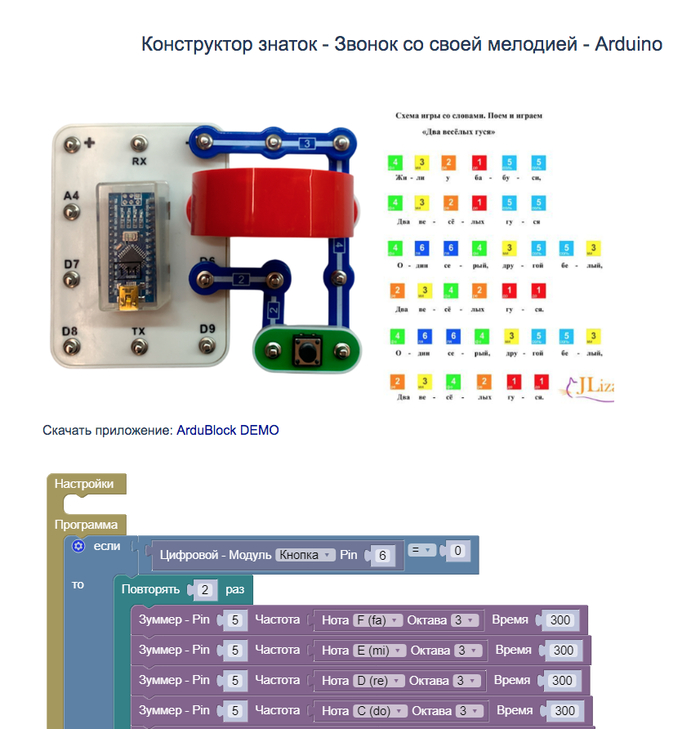

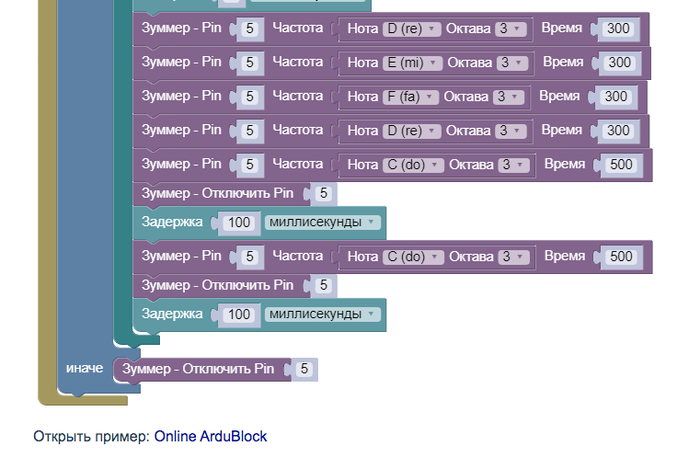

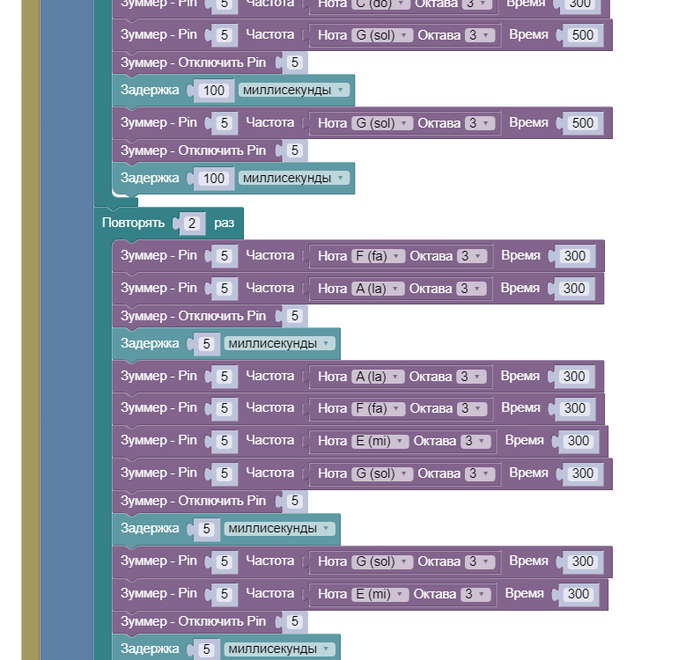

Конструктор знаток - Звонок со своей мелодией - Arduino
Показать полностью
3
Вентилятор в яме
Короче так получилось, что при строительстве овощной ямы вложил для вентиляции трубы 50 мм. Оказалось это категорически мало. По этой причине в яме высокая влажность и зимой всегда сырой потолок. Вся эта влага попадает на овощи и заготовки и портит их.
К сути. Давным давно брал Arduino Uno R3 (комплект) и Nano. Недавно их увидел и вспомнил, что там имеется датчик влажности и температуры.
Вопросы:
если во втяжную трубу (та что до пола) установить вентилятор который будет включаться при заданой t° и влажности, будет ли от этого смысл? (Напомню, труба 50 мм, соответственно кулер будет не больше)
как плата и крона перенесут влажность >80% и можно ли их защитить?
Плату снаружи расположить не вариант, т.к. труба выходит в неотапливаемое помещение.
P.S. вариант поменять трубы это ооочень крайний вариант. Там залита цельная армированая плита ≈50 см толщиной.
Возможно есть другие идеи. Можно конечно раз в неделю лазить в яму с тепловой пушкой. Но так себе идея.
