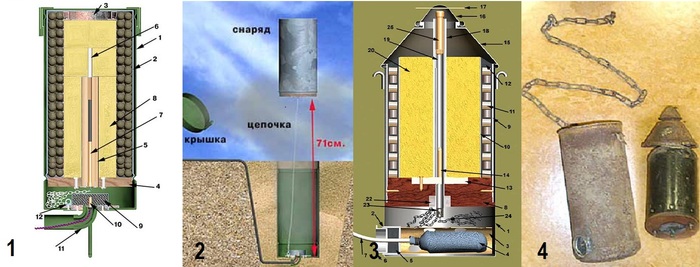

1 и 2- Большой шрапнельный фугас, 3- устройство Schrapnellmine А, 4- Schrapnellmine А, найденная в Прибалтике[5].

Конечно, нельзя не признать, что мина S.Mi.35 (получившая на Восточном фронте прозвища «мина-лягушка» и «шпренг-мина», а на Западном- «попрыгунья Бетти») оказалась достаточно удачной. Но и у союзников по антигитлеровской коалиции нашлось, чем ответить на ее создание. Причем созданные образцы вовсе не являлись копией S.Mi.35 и значительно отличались от нее по устройству.

Например, американцами в 1940 г. была начата, а в 1943 закончена разработка выпрыгивающей мины M2. Причём основывалась эта разработка на чертежах французской мины Modele 1939, доставленных в США майором французской армии Пьером Де Лаландом в 1940 г. после падения Франции и запатентованных им [7].

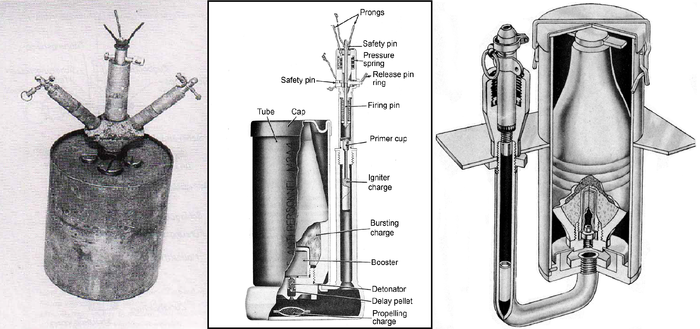

Слева направо- немецкая S.Mi.35[2], американская M2, французская Mle.1939.

Что касается Советского Союза, то ответ на создание немецкой мины шёл в двух направлениях.

Направление первое- в 1939г. на вооружении РККА была принята выпрыгивающая осколочная мина ОЗМ-152. Мина эта, по сравнению с имевшимися на тот момент на вооружении разных стран образцами противопехотных мин, была просто чудовищна по мощности (а также по весу и габаритам). Масса мины составляла 50,5 кг, радиус сплошного поражения – 35 метров, средний радиус разлета осколков- 70 м; на расстоянии 20 м осколки пробивали 16–мм броню. Несмотря на свои недостатки, на немцев она произвела изрядное впечатление, что отражено в донесении Командующего инженерными войсками и укрепрайонами вермахта от августа 1941 г. [2][8]

Второе направление «нашего ответа Чемберлену» (ну, или ,в данном случае, Гитлеру) было гораздо более технически оригинальным. В 1942 г. Н. С. Носковым и Б. М. Ульяновым была создана так называемая УВК (универсальная вышибная камора). Данное устройство позволяло использовать в качестве противопехотной осколочной выпрыгивающей мины артиллерийские снаряды и мины калибром от 102 до 152мм, причем как отечественные, так и трофейные (боеприпасы калибром менее 80 мм использовать не рекомендовалось в силу слишком большой высоты подрыва, а более 152 мм – были слишком тяжелы для того, чтобы устройство могло подбросить их на необходимую высоту) [6].

Говоря вкратце, снаряды и мины со снятым штатным взрывателем просто накручивались на данное устройство, содержавшее в себе детонатор и вышибной заряд. При подрыве камору разрывало на верхнюю и нижнюю части под действием вышибного порохового заряда, при этом нижняя часть оставалась в земле, а верхняя часть вместе с прикрученным боеприпасом выпрыгивала, чтобы «порадовать» противника. [6]

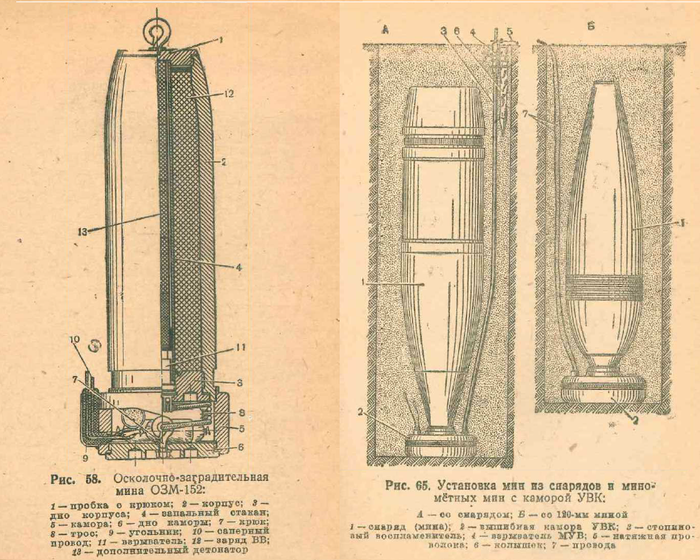

Слева- мина ОЗМ- 152, справа- универсальная вышибная камора с накрученными на нее снарядом и миной[6].

От истории- к современности.

После окончания Второй Мировой интерес к выпрыгивающим минам не угас ни в Советском Союзе, ни за рубежом. В США, например, была создана мина М16, перенявшая от немецкой мины прозвище «Bouncing Betty».

В СССР же были последовательно приняты на вооружение ОЗМ-3 (1951 г.), ОЗМ-4 (1953 г.), ОЗМ- 72 (принята на вооружение в 1973 г.) [9].

Мина ОЗМ- 72 по прозвищу «Ведьма» [5] оказалась миной удачной. Она могла использоваться как в неуправляемом, так и в управляемом варианте, а также с НВУ- П «Охота». ОЗМ- 72 широко применялась советскими войсками в Афганистане; в Чечне мина применялась как российской армией, так и боевиками.

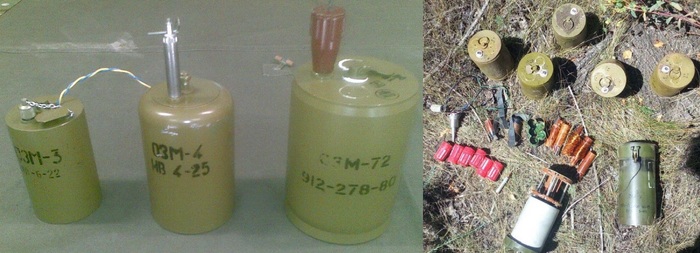

Слева- мины ОЗМ-3,ОЗМ-4, ОЗМ-72; справа- ОЗМ-72 и НВУ-П «Охота».

Но… ничто не вечно, и даже удачные образцы, тем не менее, могут иметь некоторые недостатки либо возможности к улучшению. Именно в связи с этим в балашихинском АО «НИИИ» в начале 2000-х был разработана, а в 2005-м принята на вооружение новая противопехотная осколочная выпрыгивающая мина кругового поражения ПОБ (противопехотный осколочный боеприпас). Код НИР- «Пилка».

Слева- общий вид ПОБ без взрывателя, справа- мина с накольным механизмом НМ.

Примечание. Это, судя по всему, общая тенденция для стран, не присоединившихся к Оттавской конвенции о запрете противопехотных мин и продолжающих разрабатывать и использовать данные виды вооружения- называть новые образцы не минами, а боеприпасами. В России- МИБ (многоцелевой инженерный боеприпас), ПОБ (противопехотный осколочный боеприпас); в США- «боеприпас сдерживания преследования» (PDB- Pursuit-Deterrent Munition). Такой занятный фиговый листок…

Тактико- технические характеристики [5][12][13].

Тип мины- противопехотная осколочная выпрыгивающая натяжного действия или управляемая

Корпус- пластмасса

Поражающие элементы- полуготовые, плоские металлические осколки

Масса- 2.3 кг.

Масса заряда ВВ (ТГ-40)- 0,51 кг.

Ширина габаритная- 12 см.

Диаметр корпуса- 9 см.

Высота (по корпусу)- 17 см.

Время приведения боевое положение- в зависимости от примененного взрывателя

Применяемые взрыватели- МУВ, МУВ-2, МУВ-3, МУВ-4, МВЭ-72, МВЭ-НС, МВЭ-92, электронакольный механизм НМ

Высота разрыва мины- 0.4-0.6 м.

Радиус сплошного поражения незащищенной живой силы в рост- 20 м.

Радиус сплошного поражения в бронежилете II-III класса защиты- 12 м.

Температурный диапазон применения- -от -40 до +50 градусов.

Управляемость- неуправляемая/управляемая. Возможно применение с НВУ-П «Охота» и НВУ-П2 «Охота-2».

Способ установки- только ручной.

Извлекаемость- да.

Обезвреживаемость- да.

Самоликвидация/ Самонейтрализация- нет/нет

Срок боевой работы- не ограничивается

Гарантийный срок хранения- 10 лет.

Устройство мины [11][4].

Примечание- цифровые обозначения соответствуют обозначениям на цветной схеме ниже (в центре).

Пластмассовый корпус (1),имеющий сбоку пустотелый прилив (2). в верхнем торце прилива закреплена втулка (3), име6ющая внутри пороховой вышибной заряд (4) и ударный капсюль-воспламенитель (5).

В верхней части втулка имеет наружную резьбу на которую могут навинчиваться взрыватели серии МУВ или накольный механизм НМ. В транспортировочном положении на втулку навинчивается заглушка (6).

В корпус сверху вставлен снаряд (7) (БЧ).

На заряд ВВ надет набор кольцевых пластин (8), из которых при взрыве снаряда будут образовываться поражающие элементы.

Заряд ВВ по осевой линии имеет полость, в которой находится в нижней части ударно-спусковой механизм(10) представляющий собой подпружиненный ударник, удерживаемый на месте стопорным шариком; к концу сборки ударника присоединен тонкий провод (термоустойчивый), второй конец которого закреплен на дне корпуса. Над ударником находится ударный капсюль и детонатор (11).

В этой же полости расположены и промежуточные детонаторы(12). Сверху в снаряд ввинчена герметизирующая технологическая пробка (13) в центре которой вставлен пузырьковый уровень (14) (выполняющий функцию нивелира при установке боеприпаса в грунт, т.е. позволяющая определить вертикальность установки боеприпаса в полевых условиях.

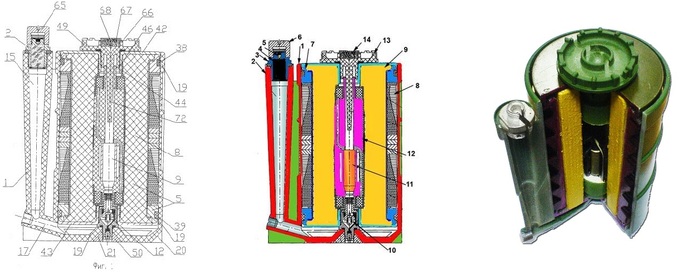

Слева- чертеж из патента RU 2408837[11], в центре- цветная схема [5], справа- ПОБ в разрезе.

Установка и действие мины [4][11].

Откручивается герметизирующая пробка, в гнездо детонирующего устройства БЧ вкладывается капсюль-детонатор дульцем вниз. Мина устанавливается на поверхности или зарывается в грунт так, чтобы верхняя плоскость снаряда была бы вровень с землей. По встроенному уровню проверяется вертикаль установки.

На втулку (3) вместо заглушки навинчивается накольный механизм НМ (взрывателей МВЭ-72 или МВ-НС или от пункта управления) или же взрыватель серии МУВ.

При срабатывании взрывателя или накольного механизма от ударного капсюля воспламеняется вышибной пороховой заряд (4). Давлением пороховых газов, попавших под снаряд через полость прилива (2) снаряд выбрасывается из корпуса. При этом разматывается провод ударно-спускового механизма, один конец которого закреплен на ударнике, второй в днище корпуса.

Как только снаряд поднимется на высоту 40-60 см и тросик натянется, последний тянет сборку ударника вниз. Как только сборка опустится достаточно для того, чтобы шарик оказался в свободной полости, последний выкатывается и высвобождает ударник. Ударник бьет по капсюлю. От него взрывается детонатор, от которого в свою очередь взрываются промежуточные детонаторы, что в свою очередь приводит к взрыву основного заряда.

При взрыве основного заряда кольца дробятся на поражающие элементы. Разлетающиеся осколки поражают цели.

https://www.youtube.com/watch?v=tPVfJ4kdFsw

Видео срабатывания ПОБ от АО «НИИИ». При достаточной посредственности анимации- хотя бы дает общее представление о работе мины. Также в видео описаны работа ПОБ с взрывателем МВЭ-08 и комплексом НВУ-П2.Анимация срабатывания мины находится в самом конце видео.

Преимущества мины перед предшественниками.

Естественно, возникает вопрос- какие преимущества имеет разработанный образец перед предшественницей- миной ОЗМ-72? И какие ее недостатки потребовали разработки нового образца вооружения? Итак, они (по заключению специалистов АО «НИИИ»), следующие [11]:

1. ГПЭ (готовые поражающие элементы) мины ОЗМ-32, выполненные в виде цилиндров, хаотично размещенные в корпусе и залитые полиэтиленом, не обеспечивают эффективного поражения живой силы противника, защищенной современными СИЗ.

Это происходит, во- первых, из-за их формы (ГПЭ ОЗМ-72 интенсивно теряют скорость при внедрении в ткань из кевларовых нитей); во- вторых, ГПЭ уложены на заряде ВВ в матрице из полиэтилена в несколько слоев, что приводит к значительному снижению скорости метания ПЭ, удаленных от наружной поверхности заряда.

Осколочная оболочка ПОБ же выполнена в виде набора металлических колец; кольца имеют пазы, расположенные по длине окружности и выполненные в форме неравнобедренных треугольников, что обеспечивает снижение массы оболочки и формирование из нее при взрыве пластинчатых поражающих элементов (ППЭ), стабилизированных вращением. Получившиеся заостренные поражающие элементы гораздо более эффективно прорезают многослойную защиту современных бронежилетов.

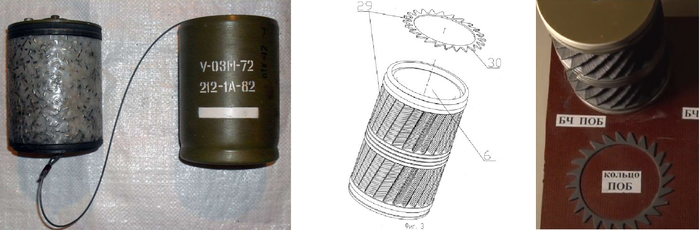

Слева- осколочная матрица ОЗМ-72, в центре- осколочная оболочка ПОБ, справа- кольцо ПОБ, из которого формируются поражающие элементы.

2. Наличие в выпрыгивающей боевой части мины ОЗМ-72 массивных торцевых крышек, предназначенных для уменьшения угла разлета поражающих элементов в вертикальной плоскости, и стального направляющего корпуса в виде стакана (см. фото выше) существенно повышает массу мины.

Корпус ПОБ же выполнен из пластмассы, что позволяет уменьшить вес по сравнению с ОЗМ-72 более чем в 2 раза (2,3 кг против 5 кг). Требуемая прочность корпуса достигается применением продольных и поперечных ребер жесткости. Уменьшение же угла разлета ПЭ осуществляется способом, указанным ниже, в пункте 4.

Сравнительные габариты мин ОЗМ-72 и ПОБ.

3. Размещение элементов выбрасывающего устройства ОЗМ-72 в боковой трубке выпрыгивающей боевой части и возникающее из-за этого смещение центра масс БЧ от вертикальной оси приводит к развороту БЧ после отстрела из направляющего стакана, что уменьшает эффективность поражающего действия осколочного поля, т.к. часть ПЭ уходит вниз или вверх из зоны возможного расположения цели. У ПОБ имеются две каморы, соединенные между собой газоотводным каналом; выбрасывающее устройство с капсюлем-воспламенителем и вышибным зарядом вставлено в одну из камор, боевая часть же находится в другой; подобная конструкция устраняет несимметричность боевой части.

Надо заметить, что аналогичная же схема применялась в о французской Mle. 1939 и американской М2.

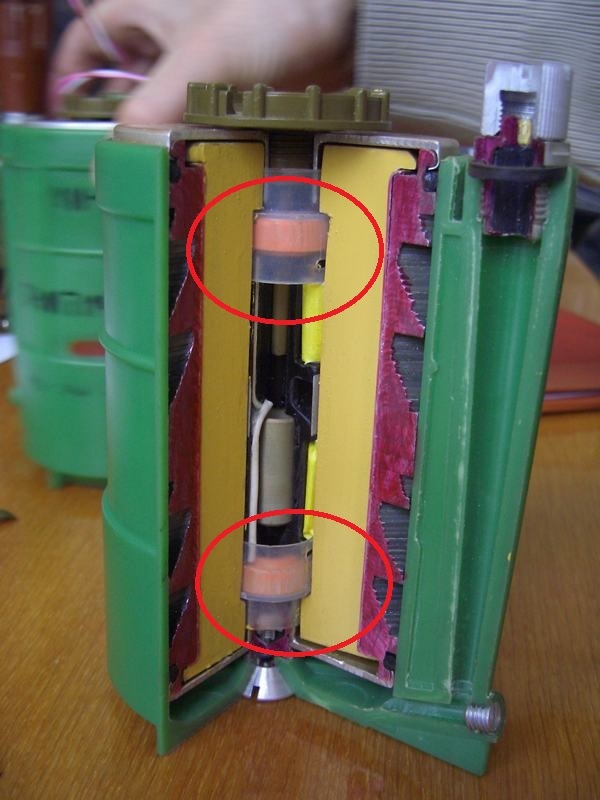

Шашки промежуточных детонаторов.

Все перечисленные улучшения позволяют уменьшить массу мины и ее габариты при сохранении и даже повышении эффективности поражающего действия по живой силе противника.

Спасибо всем прочитавшим за внимание!

Маленький бонус к статье.

Уважаемые мои подписчики! При подготовке данной статьи наткнулся в сети на любопытную информацию, подтвержденную далее авторитетным военным справочником «Jane’s Infantry Weapons» от 2002 г.

И решили мы с камрадом @ELdilletante загадать всем интересующимся минным оружием и оружием вообще маленькую загадку.

Итак, уважаемые знатоки!

Какой образец оружия имеет общее с:

- отбойным молотком;

- знаменитым изделием Леона Нагана;

- пулевыми минами ПМП и Swith A/P No.8 Mk.I;

- ловушкой на медведя.

Данный образец весьма интересен, присутствует во многих компьютерных играх, но… там он распространен гораздо сильнее, чем в реальном мире.

Еще раз спасибо за внимание!!!
