Слимовый корпус PC в формате ATX
А теперь - шок контент :)
Он из фанеры )
Почему так вышло: после апгрейда появилась кучка запчастей, из которых можно было бы собрать еще один комп, но вот место, куда его поставить, очень ограничено по размерам. Миниатюрные корпуса тяготеют к кубической форме + mini-ITX, а мне нужна минимальная толщина и в ATX формате.
Ну и челендж, получится ли что-то приличное из стандартных и максимально дешевых материалов.
В результате получилось уместиться во внешние размеры 405х300х106.
Внутри плата ATX, проц i7-3770k в сокете LGA1155 и среднего размера видеокарта RX6600XT с двумя вентиляторами. Если хочется установить полноразмерную с тремя - нужно увеличить ширину 300 на несколько сантиметров, высота и толщина сохраняются.
Комп можно поставить за монитор и прилично освободить место на столе.
Соответственно, основная цель была - уменьшить толщину. Стандартная толщина корпусов 17см определяется поперечным расположением видеокарты, блока питания, и кулера, соответственно чтобы уменьшить толщину - нужен башенный кулер, расположение видяхи плашмя, и увы - нестандартный блок питания.
Кулер - Snowman M400 за 1200р, китай, но тихий и справляется.
Горизонтально видеокарту можно расположить с помощью PCI шлейфа, купил на авито за 500р.
С блоком питания пришлось поломать голову. Стандартный блок плашмя потребовал бы высоту корпуса 50см - для меня уже много.
Меньший размер имеют блоки формата SFX, но там все равно 100х125х64, и как назло фасадная часть - 125х64, т.е. либо тоже плашмя и он всего на 25мм меньше чем обычный, либо поперек, и толщина корпуса станет 14см - шило на мыло.
Еще меньший размер имеют блоки формата TFX, и в этом размере нашелся Chieftec Smart GPF-400P, за 4100р. Этот блок уже имеет размеры всего 85х65х175, и это уже практически идеально подходит к задаче. Но - этот блок всего лишь 400вт, из которых на 12 вольт приходится лишь 250вт - это уже критично близко к сумме тдп проца и видеокарты, но решил рискнуть и проверить.

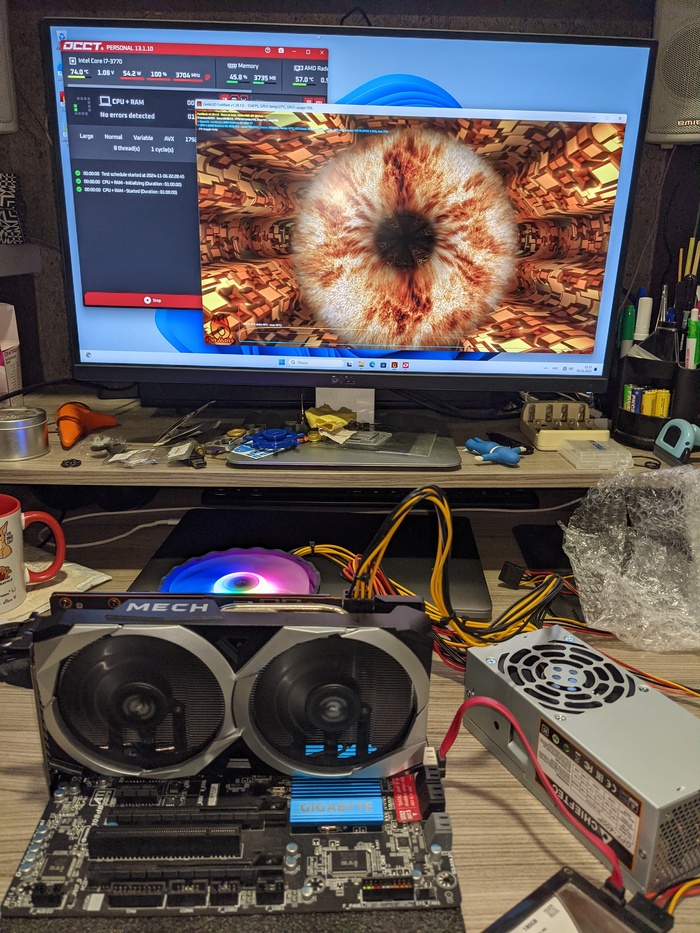

Оно работает! Выдерживает одновременно мохнатый бублик и occt в режиме stability. Т.е. и cpu и gpu по 100%, и не сказать чтобы блок как-то напрягался, вентилятор не орет, блок не греется. Что забавно, у блока в описании не было штекера питания видеокарты, и я даже заранее купил переходник, чтобы запитаться от молексов, но по факту у блока этот штекер тоже есть, просто праздник какой-то )

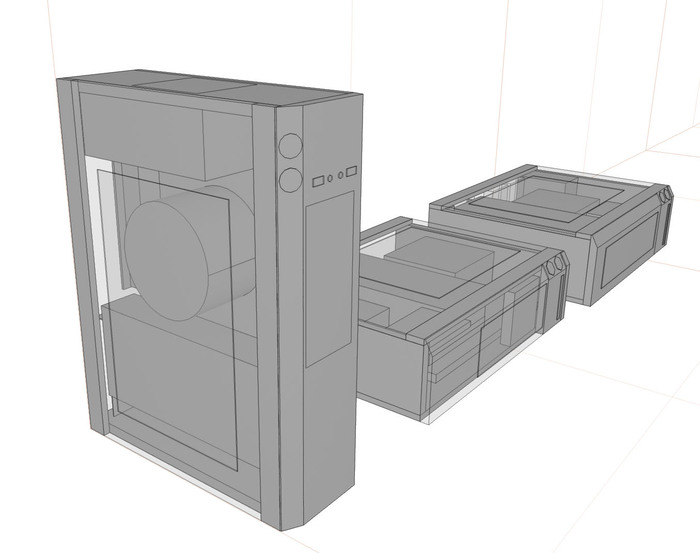

Дальше на программе Pro100 для проектирования мебели рисую чертеж. Замерил все компоненты и в виде параллелепипедов распихал по месту.
По факту вышло, что самый толстый компонент теперь - кулер, от него и пляшем.
Фанеру использовал 12мм для фасада и торцов, а на плоскостях - 8мм, взял обушковую пилу, угольник и напилил все детали:

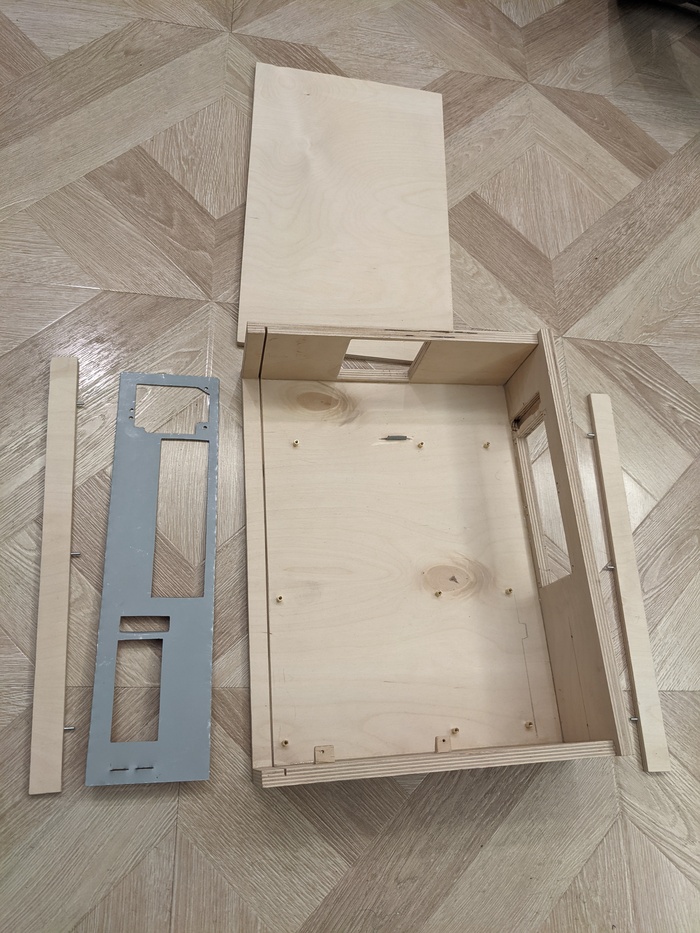

Набор "сделай сам". Видно латунные опоры для материнской платы и выступ, на который будет опираться блок питания, чтобы не висеть всем весом на задней стенке.
Склеиваться все будет на эпоксидку "Контакт" в виде шприцов, автомобильную - сохнет полчаса до почти готового состояния.
Заднюю стенку сделал из старого корпуса пк - кинул клич в домовом чате и у соседей нашлась стенка корпуса, смелого красного цвета ) На стенках корпуса той же пилой пропилил пазы, железка в них просто вставляется.

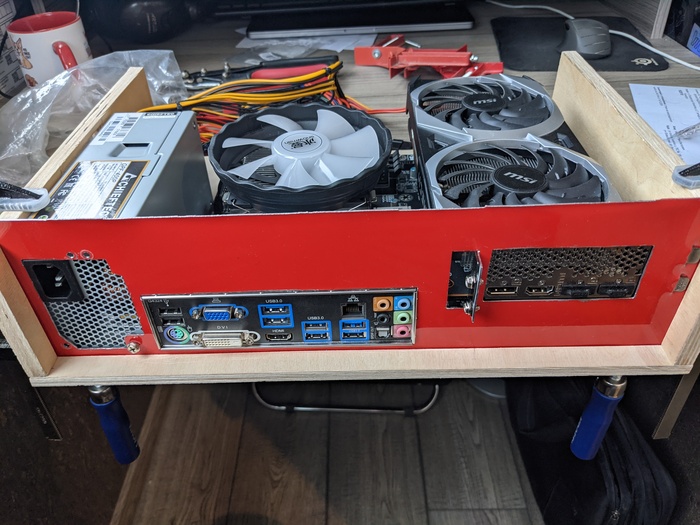

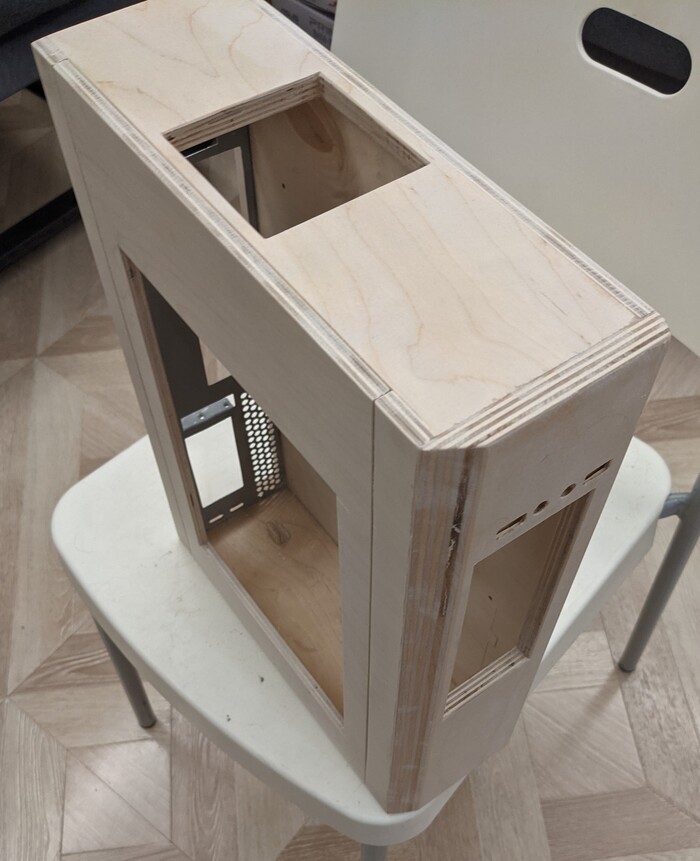

Тут самое сложное - разметка. Как сделал: вырезал пластину, вставил в пазы, собрал корпус на струбцинах, и внутреннюю часть выклеил малярным скотчем впритык к стенкам. Теперь можно все отверстия размечать относительно краев скотча. Дальше дремелем, кое-где дрелью и ножницами вырезал все лишнее, и можно примерить:
Особенно горжусь пазиками под ножки кронштейна видеокарты на правом краю - там пропилы дремелем, а потом большой плоской отверткой выгнул металл так, чтобы видяха вставлялась изнутри.
По поводу вентиляции. Как выяснилось, вентиляторы всех компонентов воздух засасывают, а затем выбрасывают нагретый воздух в сторону. У видеокарты выброс через кронштейн, у блока питания - через заднюю стенку. Также поступает и башенный кулер. Соответственно, делаю большую решетку во всю стенку корпуса, чтобы хватило кулеру и видяхе, а также в вехней стенке делаю пропил для блока питания.

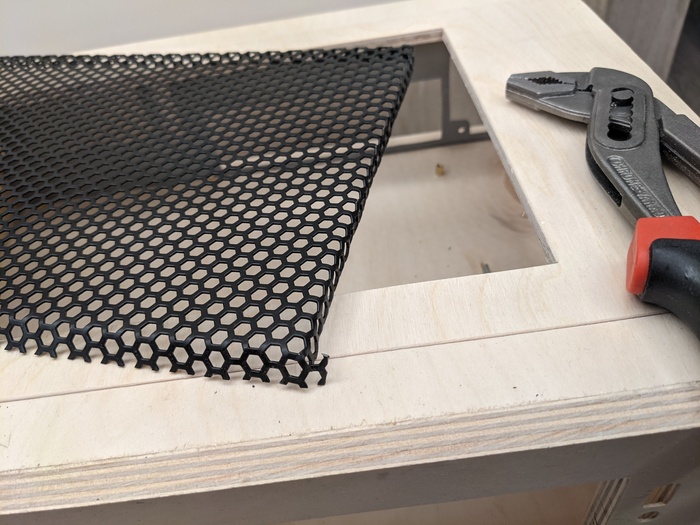

Сетку гну по краям так, чтобы в прорезь вставлялась с трудом. Краска на сетке при сгибе трескается, но т.к. все равно красить - не страшно.

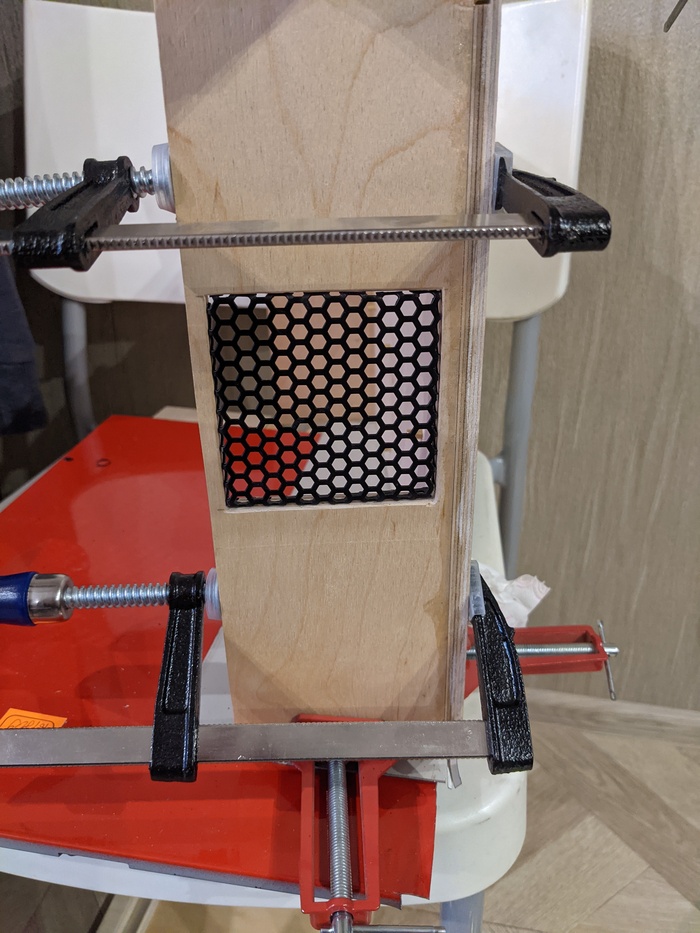

Воздух блок питания будет забирать через верхнюю грань. Тут на фото уже процесс склеивания.
Сетку купил WGM-8607, за 600р в автомагазине, из нее делают грили для сабвуферов. Ячейка довольно крупная, зато бюджетно и прочно. Альтернативный вариант был - ромбовая сетка для бамперов, но она и мягче, и вид имхо так себе, как рабица. Еще можно напечатать на 3д принтере, но у меня изначально слишком большое окно сбоку, в принтер не влезет.
Сетки в вырезы вставляются очень плотно, а потом просто суперклеем капнул в нескольких точках, чтобы зафиксировать.
Со впуском холодного воздуха таким образом вопрос решился, а вот куда девать горячий воздух от процессора? В задней стенке практически нет свободного пространства и вентилятор не воткнуть. В результате принял спорное решение выдувать горячий воздух через фасад прямо в лицо :) Там есть место на два вентилятора 80мм.
Но чтобы чип матернской платы под видяхой не задохнулся, решил сделать приток через заднюю стенку.

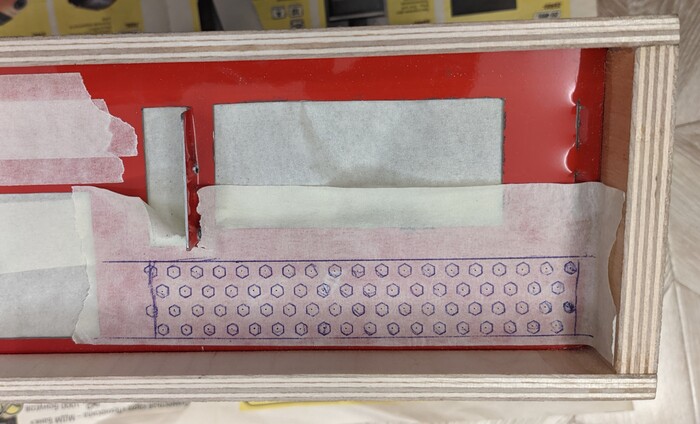

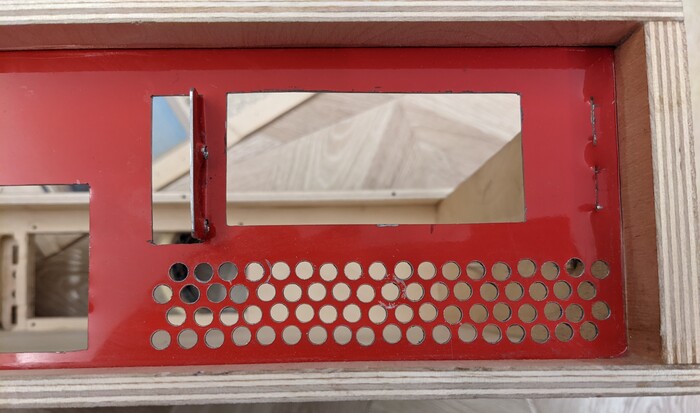

Наклеил скотч, приложил ту же решетку и нарисовал будущие дырочки
А дальше дрелить-дрелить-дрелить..

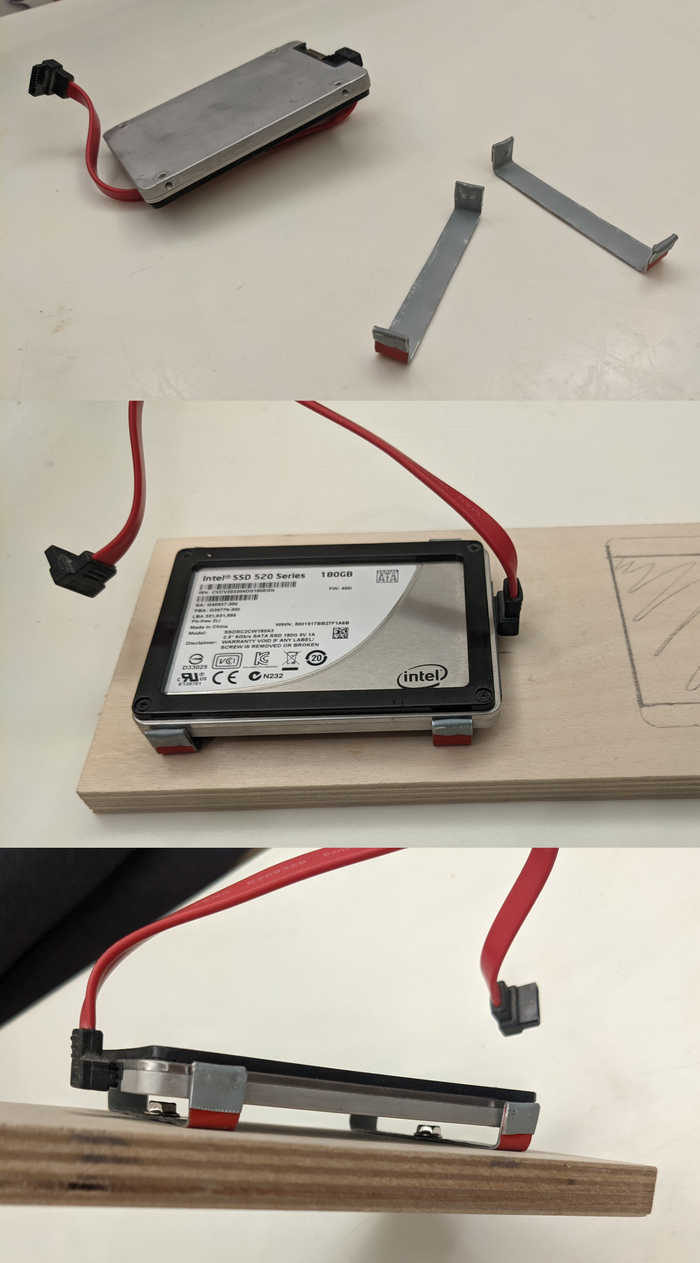

Диск у меня только один, 3.5 SSD, его расположил вертикально, плашмя на фасадной стенке, в самодельных кронштейнах из того же металла корпуса пк. На концах кронштейнов гвоздем выбил выступы, в которые диск вщелкивается.
Держится очень прочно

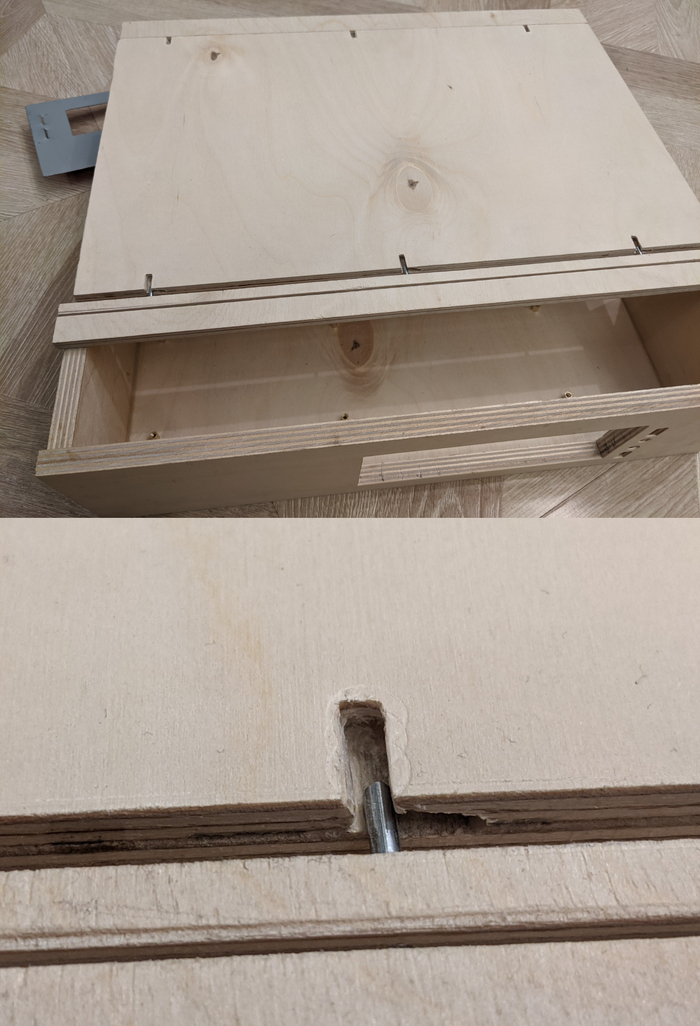

Для съемной боковой крышки придумал своеобразное решение. Вместо того, чтобы ее прикручивать винтами, сделал в ней пазы под штифты с торцов, по три с каждой стороны
То есть крышка вставляется в корпус плашмя так, чтобы штифты попали в пазы, а потом крышка сдвигается вниз и штифты проходят по пазам до конца и крышка встает на свое место. Точность нужна только при разметке отверстий под штифты, а пазы уже потом дремелем можно на глаз пилить.

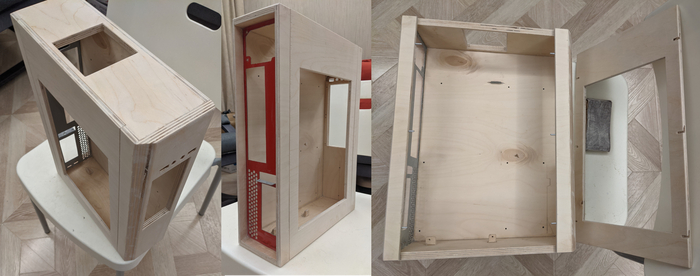

Склеиваю корпус:
На нижней стенке два выступа - крепление шлейфа PCI

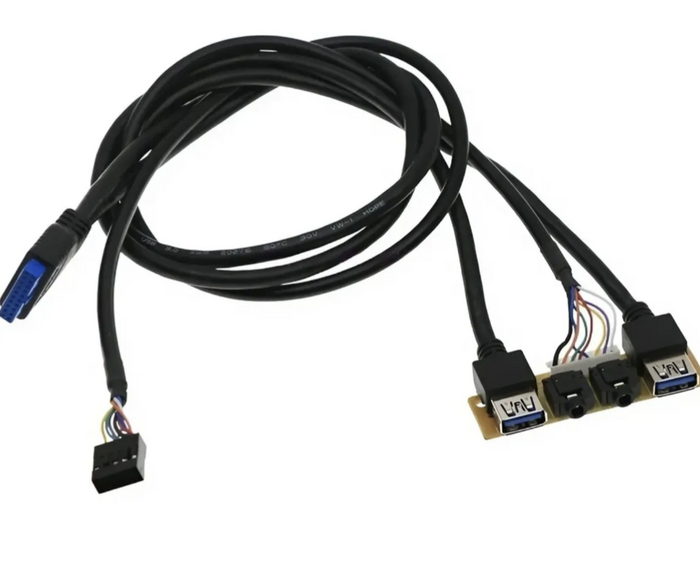

Отдельно стоит сказать про "фурнитуру". На озоне за 600р купил панель usb 3.0 + audio
Вот такую
И аккуратно дремелем выпилил под них отверстия в фасаде. Также на алиэкспрессе за 250р заказал кнопки включения и ресета с подсветкой. Провода с коннекторами к материнке у меня были от древнего корпуса. А чтобы все усложнить - решил врезать их не в фасад, а в скошенную грань. Грань - очень важный элемент дизайна, придает большей слимовости, и тупо не как у всех :) Грань отпилил все той же пилой, а потом добил шлифмашинкой.
Особенный геморрой был выточить расширенные пазы вокруг кнопок изнутри - под гайки, которыми кнопки фиксируются.
Подсветку кнопки ресет повесил на диод диска, питание просто светится, а ресет моргает при загрузке )
Теперь самое приятное - красить.

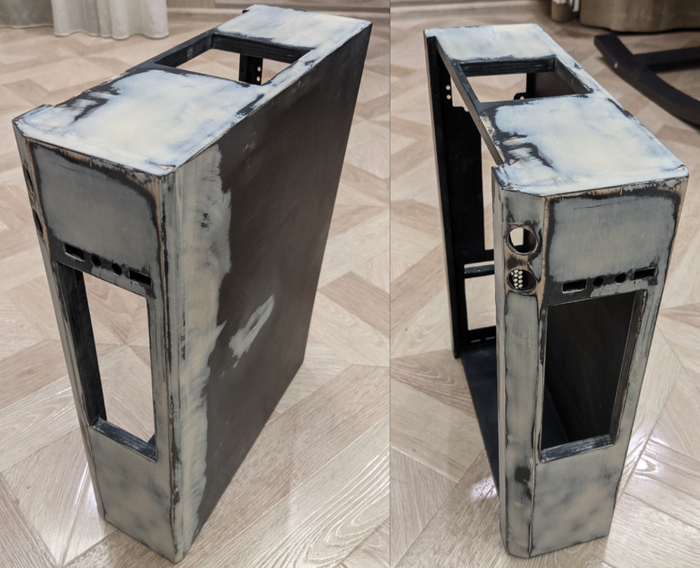

Сначала грунт (автомобильный, Autop 15 черный в аэрозоле, потратил весь баллон), а потом самое противное - шпаклевать и шлифовать. Пользовался автомобильной шпаклевкой Novol Uni, и похоже никак не могу угадать дозировку отвердителя, он там слишком концентрированный. В результате шпакля твердеет за минуту, очень вязкая и нормально намазать не получилось. А дальше шкурить, очень пыльно.
В идеале бы шлифмашинкой, но это только в гараже, дома все засыпет пылью.

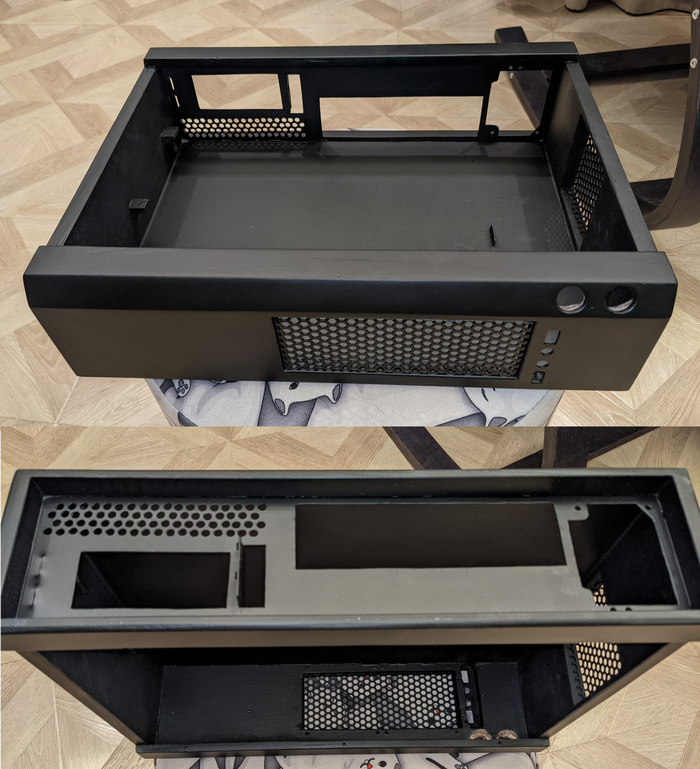

И наконец, красить, черная матовая автомобильная краска Kudo. Оказалась не очень прочной, можно поцарапать ногтем, но с виду хороша.
Изъянов много, все связаны со шпаклевкой, тут еще учиться и учиться
Пока поливал и краска была глянцевая, поймал себя на мысли, что очень уж напоминает рояль, такой вариант да под лаком наверное тоже бы хорошо смотрелся )
Ну и сборка.
Сначала фасадные вентиляторы, мать и диск. Кабели кнопок, аудио и вентиляторов проложил под материнкой, чтобы хоть они тут не мешались.

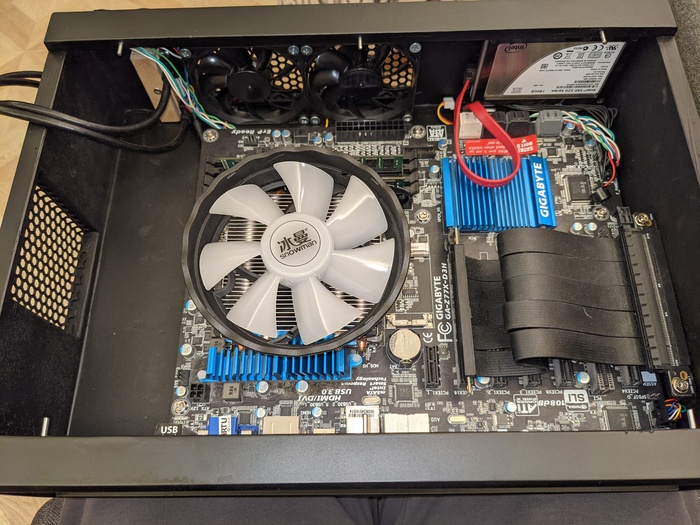

Я купил слишком длинный шлейф PCI, поэтому он так согнут. Шлейф вставлен в материнку одним концом, а вторым привинчен к выступам корпуса.

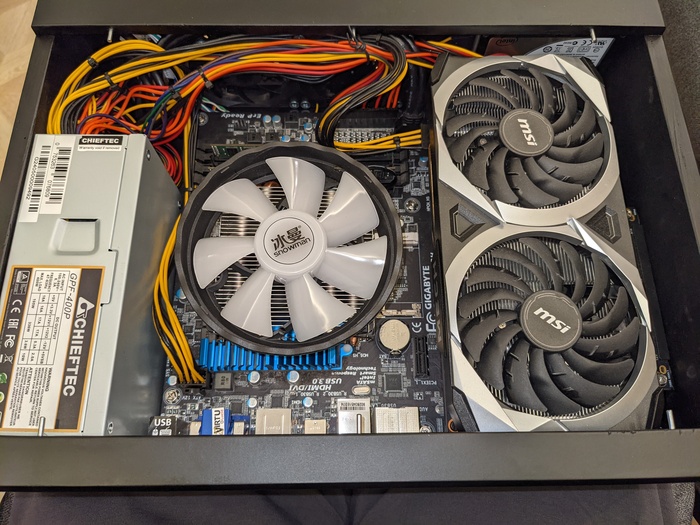

Теперь видяха с блоком питания
Кабель-менеджмент - не совсем мое, но вроде получилось сносно.

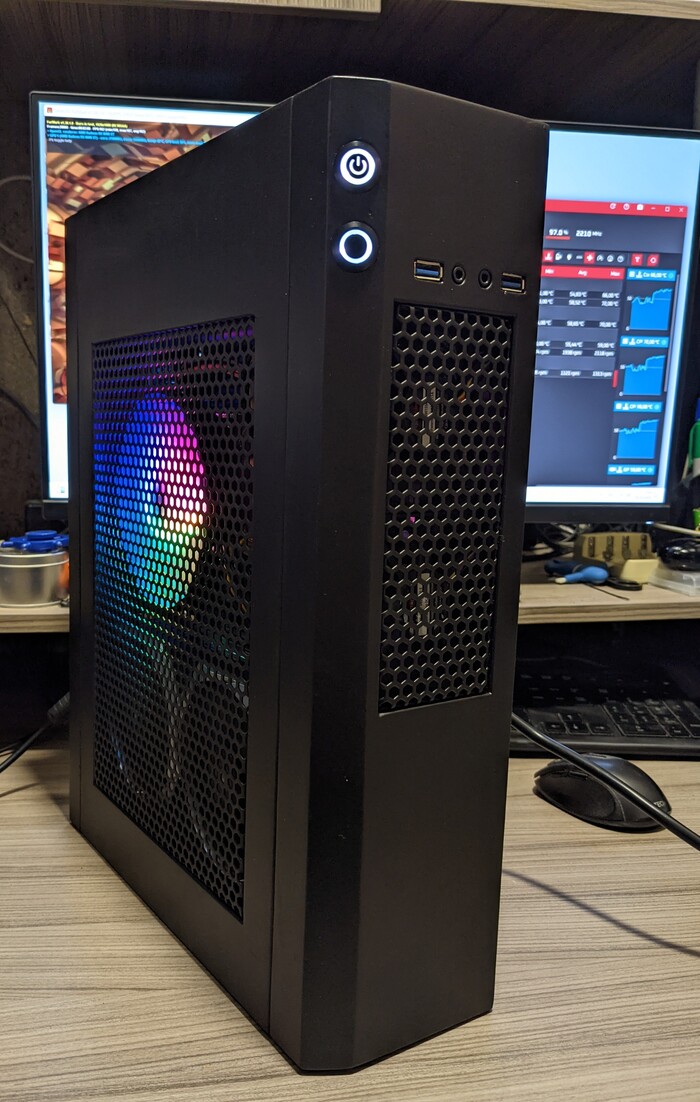

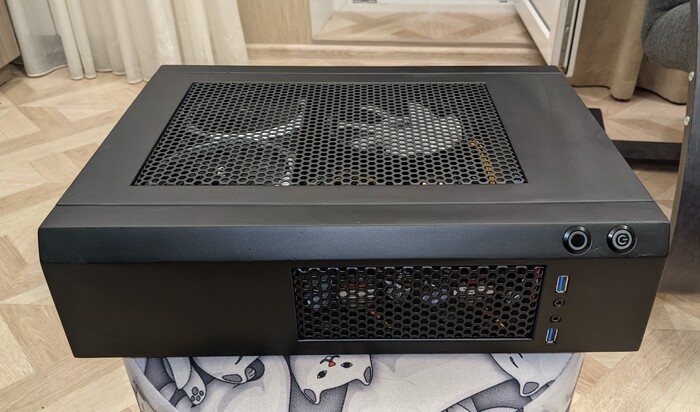

Ну и можно закрывать
На нижнюю стенку привинтил 4 резиновые ножки.
Прогнал час furmark + occt, температура CPU - 82С, GPU - 65C, кажется все неплохо.
Короче, мне понравилось, компоненты расположены максимально плотно, корпус легкий, прочный, и не перегревается. Единственный минус - лимит мощности блока питания. Более мощные TFX существую в природе, но стоят как-то неприлично дорого или вообще к нам не привозят.

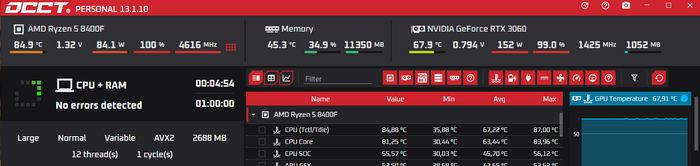

UPD: если вы считаете, что это слишком горячо и оно скоро сгорит, то вот например как в таких же условиях себя чувствует Ryzen 5 8400F, в обычном корпусе Thermaltake (железном), с кулером Thermalright Peerless Assassin c двумя вентиляторами 120мм. Видеокарта - RTX 3060.
CPU 85C (макс 87С), GPU 68C
Соответственно - челлендж, запускаете Furmark "GPU stress test" + OCCT "Stability test" , оставляете скриншот, на котором видно время работы и максимальную температуру CPU :)
