Добрый.
Прежде всего хотел сказать спасибо всем поздравляющим меня с др. Приятно.

Среди комментариев к предыдущему посту я обнаружил одного персонажа с 20+ летним опытом работы @alania0707, видимо его первый акк уже ушёл в пермач))

Прогреват нокий вероятно в нулевых годах.
Жалко, что не смог долистать до моих постов, типа Храню в рисе. S10 Samsung s10
Просто в большинстве случаев андроид идёт с однотипными ремонтами, например знаменитый poco x3 или Samsung a50/a51 и задористого в их ремонте ничего нет.
Не знаю зачем я тут потратил картинку, но вот хочется же выбесить его окончательно xD
Сегодня пост о ремонте Iphone 13 Pro Max.
Диагноз - нет сети и wifi.
Упал немножко

Прежде чем согласовать ремонт, надо провести диагностику.
Она у меня платная и на модели от 11 айфона и выше стоит 2 тысячи рублёв.

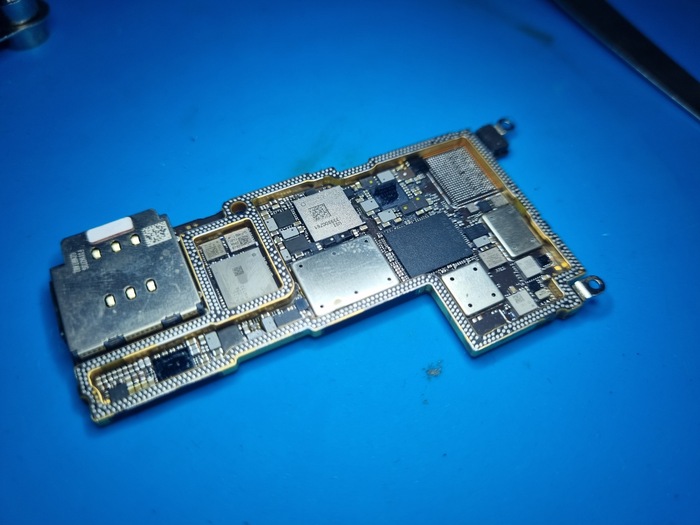

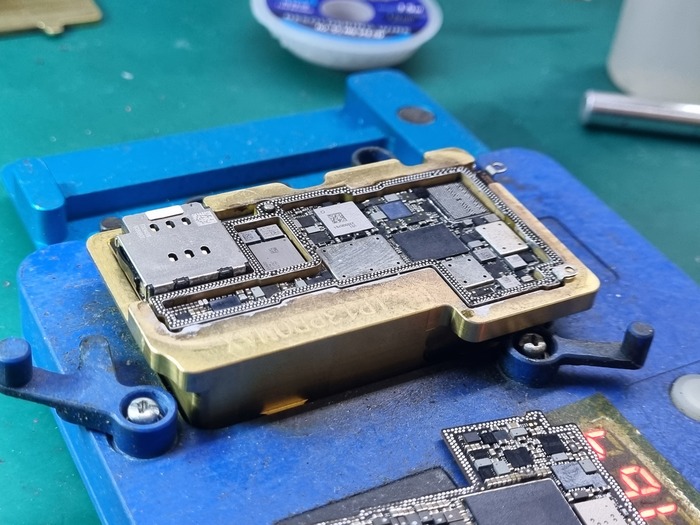

Разбирается телефон достаточно просто и внутри ожидает вот такая ляпота от яблок

Изначально пост планировался в двух сериях, но чёт как показывает практика, читатели не любят такую авантюру. Поэтому ужмусть в 25 фотокарточках, хотя в арсенале есть 75 штук, но максимум сути постараюсь показать.

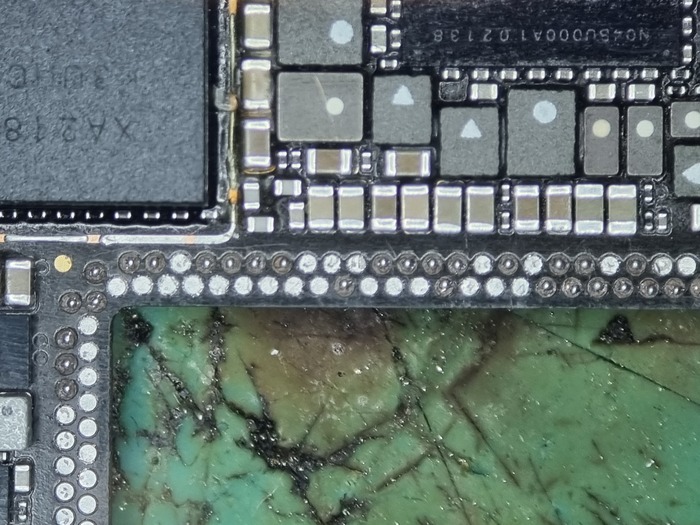

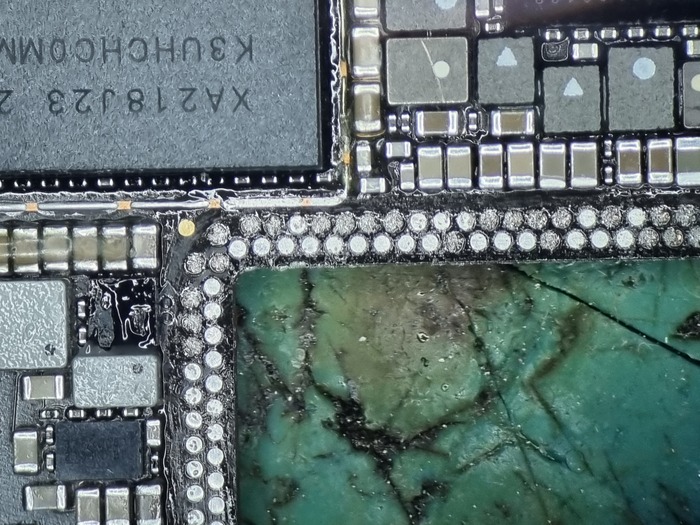

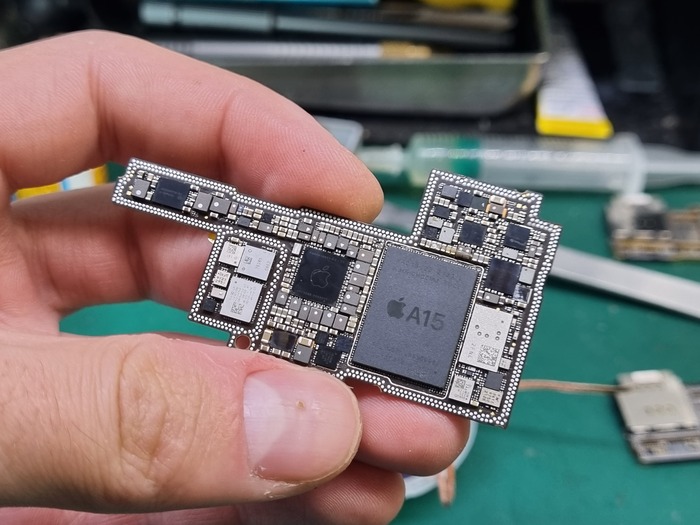

На картинке уже располовинена плата и показан масштаб проблемы - отбитая рама.
Вот теперь можно звонить и согласовывать деньги за ремонт.

Вариант первый: Восстановление этих контактов на клиентской плате. Стоимость 12 тысяч.
Зачищаю лунки и засыпаю их паяльной пастой

А далее просто грею феном и получаю вот такой результат.

Далее делаю ребол нижней части рамы

Но в результате я получил рабочий wifi, а вот сеть так и не взлетела. И должна быть этому причина, поэтому копаю дальше.

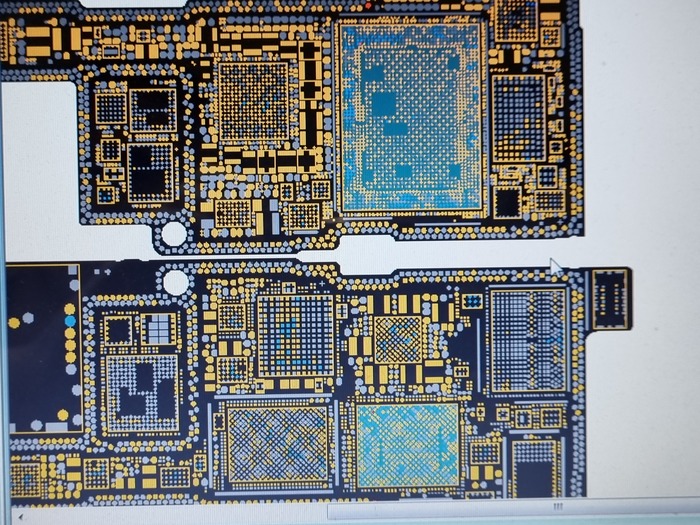

Распаяв заново плату, я начинаю обзвон контактов на верхней части, где нахожу обрыв.
Связь модема с процессором. Обрыв на стороне проца.

Чтож. На этом этапе звоню и пересогласовываю деньги.
В данном случае это +6 тысяч за донорскую плату.
Итого ремонт идёт по второму варианту со стоимостью 18 тысяч.

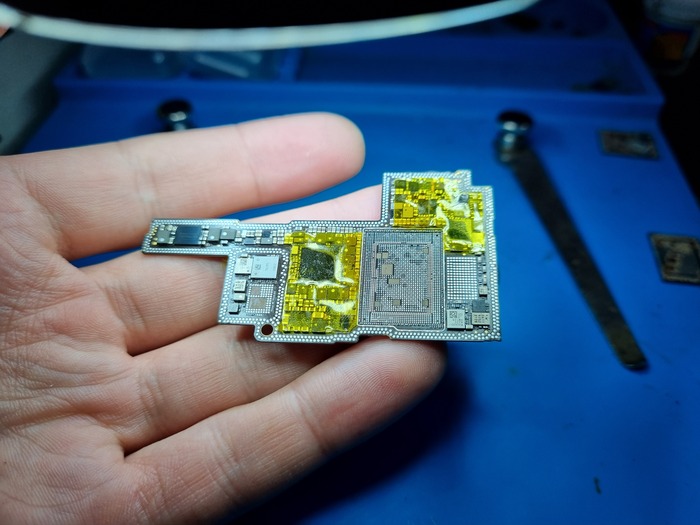

Снимаю необходимый комплект для полноценной работы и активации телефона.
Чип памяти трогать не стал, объёмы там совпадают. Всё равно телефон потом прошивать

Но тут меня ожидала неприятность.
Обрыв был не на самой плате, а на процессоре.
Обрыв не страшный, а самое главное восстановимый.
Любой мастер с 20+ летним опытом справится)

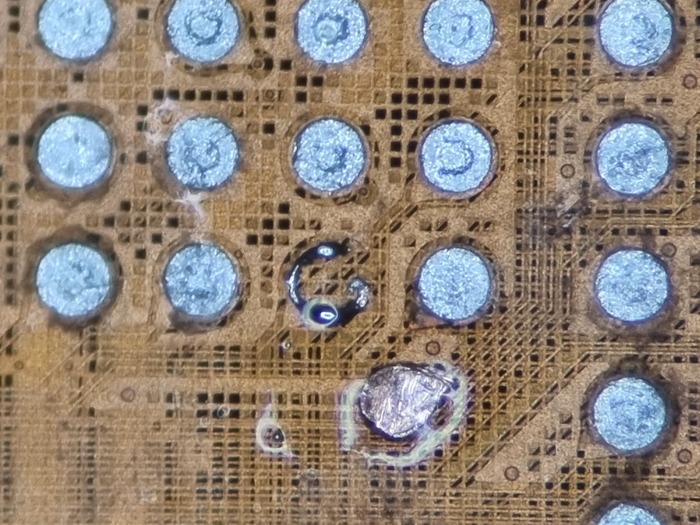

Сейчас надо приготовить этот контакт. Соскабливаю маску по кругу

Насыпаю немного паяльной пасты и подготавливаю медный полигон

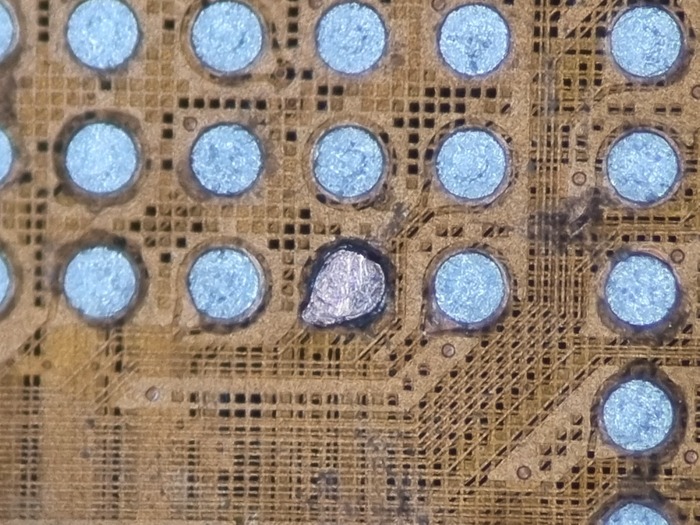

По итогу выходит так.

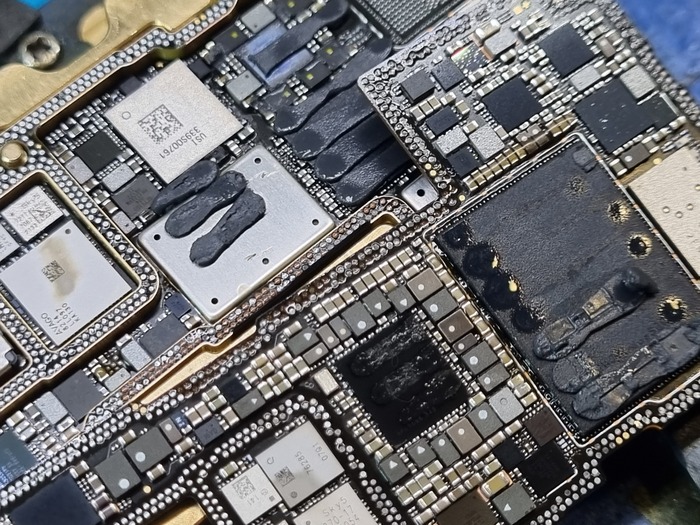

Точно так же делаю и с остальными важными пятаками, которых оторвалось не мало.

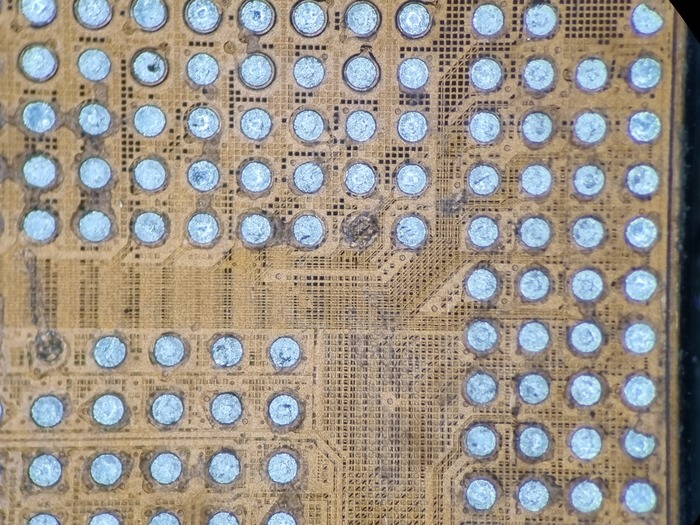

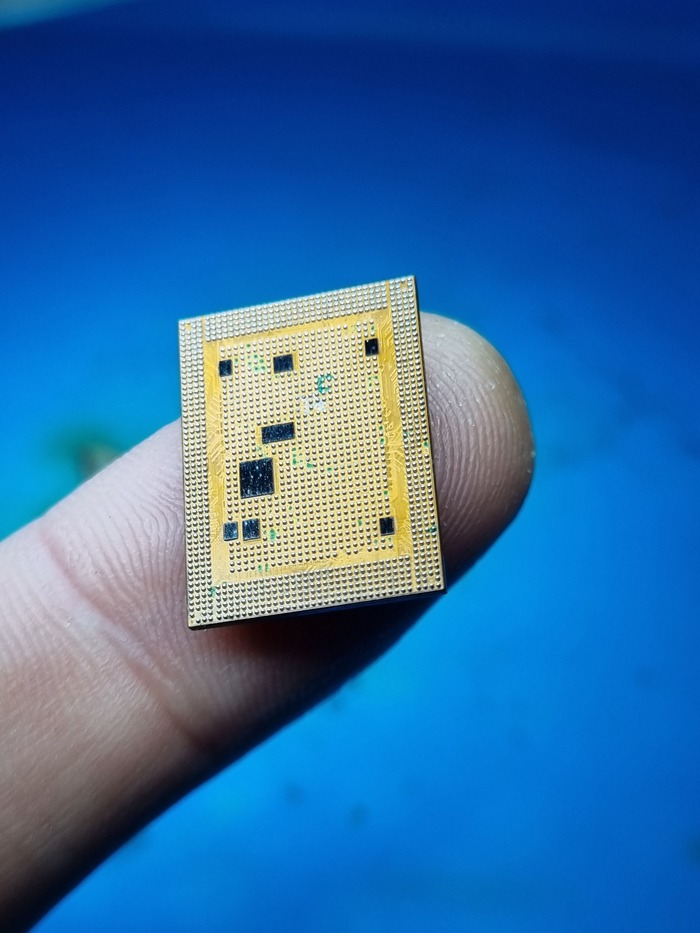

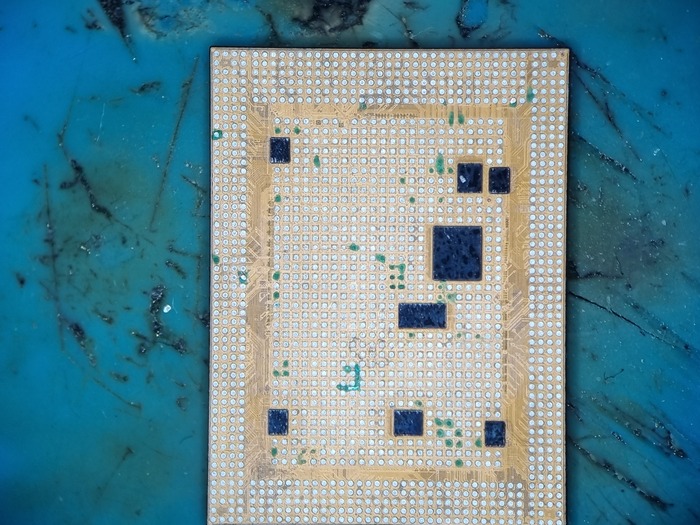

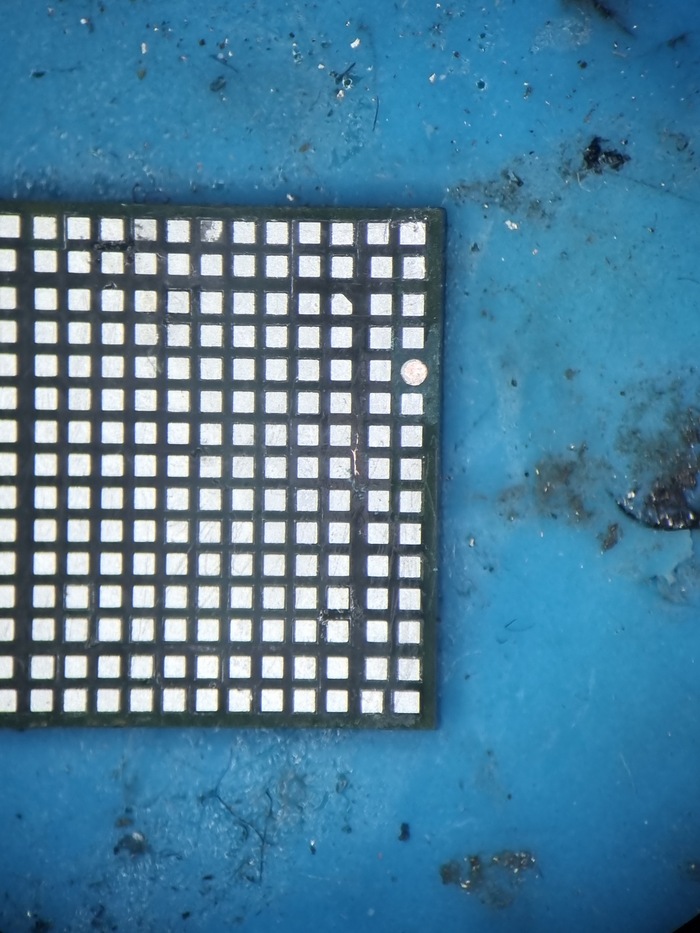

Далее ошариваю проц

Теперь весь этот колхоз нужно посадить на донорскую плату.
На старой с оторванной рамой смысла в этом не было, ибо это жёсткий ударник и во время отпайки наверняка там отвалилось всё, что должно. Поэтому для успешного ремонта я подготовлю заведомо исправную доску
Как говорится было:

Стало:

Телефон запустился, а значит самое время спаять платы и радоваться успешному восстановлению.
После запайки появилась сеть, но отказал wifi
"блядский ёж" как скажет Винни)
Снова распаял платы и начинаю обзвон всех контактов. На верхней доске было всё ОК, а вот внизу обрыв по цифровой линии процессора с модулем wifi.
Теперь фронт работ перебирается на нижнюю часть платы

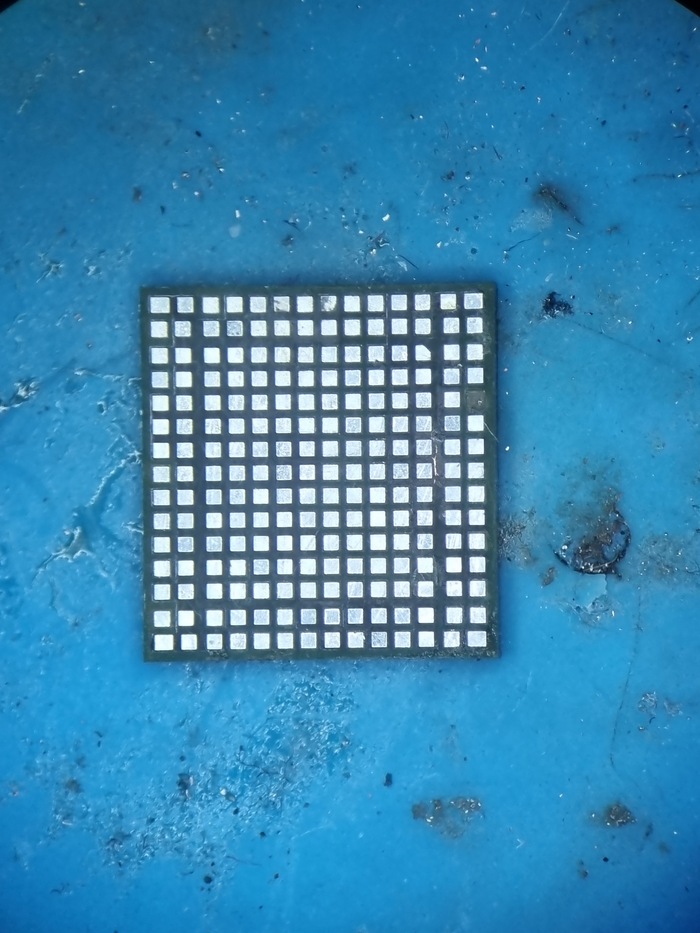

Отпаиваю микросборку wifi и Bluetooth.
Понятно.

Восстанавливаю и это

А вот после запайки wifi заработал, но развалилась сеть.
Да что ты будешь делать.

А виноват оказался родной усилитель, который я и припаивал. Просто потёк во время ремонта и я этого не увидел.
Перереболлил чип как надо и снова на прозвон все контакты, ибо катать межплатные рамы то ещё удовольствие.
Обнаружил сплошное замыкание от контроллера питания модема. Сняв его для замены, обнаружил, что замыкание так и не ушло. Дело оказалось в слоях платы, так как подав туда напряжение в виде 1в, нагрев шёл по всей доске.
Ну случилось и случилось.
Главное, что это могло бы произойти во время эксплуатации телефона клиентом, а тут развалилось в процессе ремонта.
Нахер этот конструктор.
Согласовываю перенос низа +3000 к стоимости.
Итого полное восстановление выходит 22000р.
Тот самый усилитель...

Согласовано.

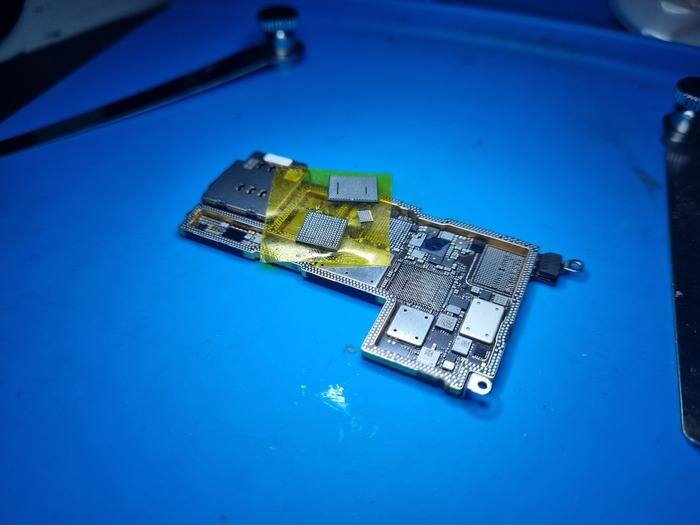

Выпаиваю модем, wifi, nfc, eeprom модема и запаиваю на донорский низ.

Ура. Взлетело.

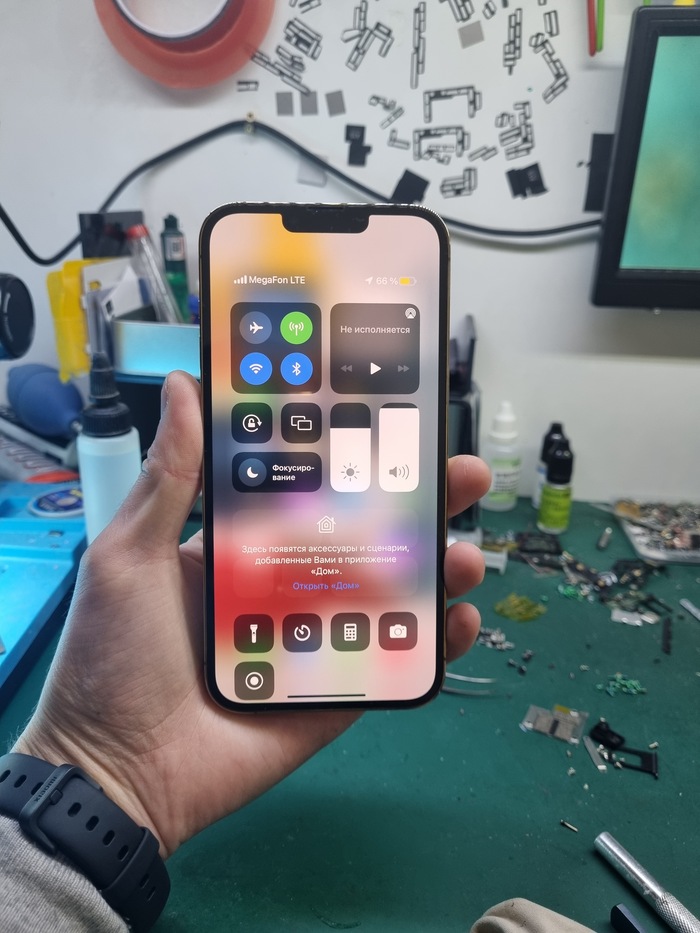

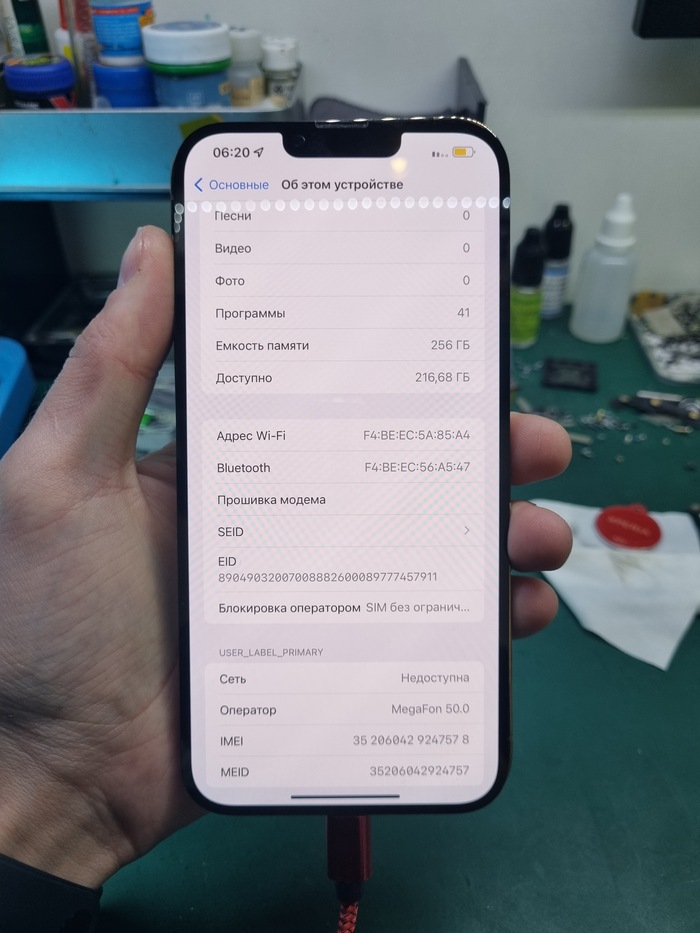

Проверяю всё что можно

Далее привожу плату в презентабельный вид и собираю телефон.

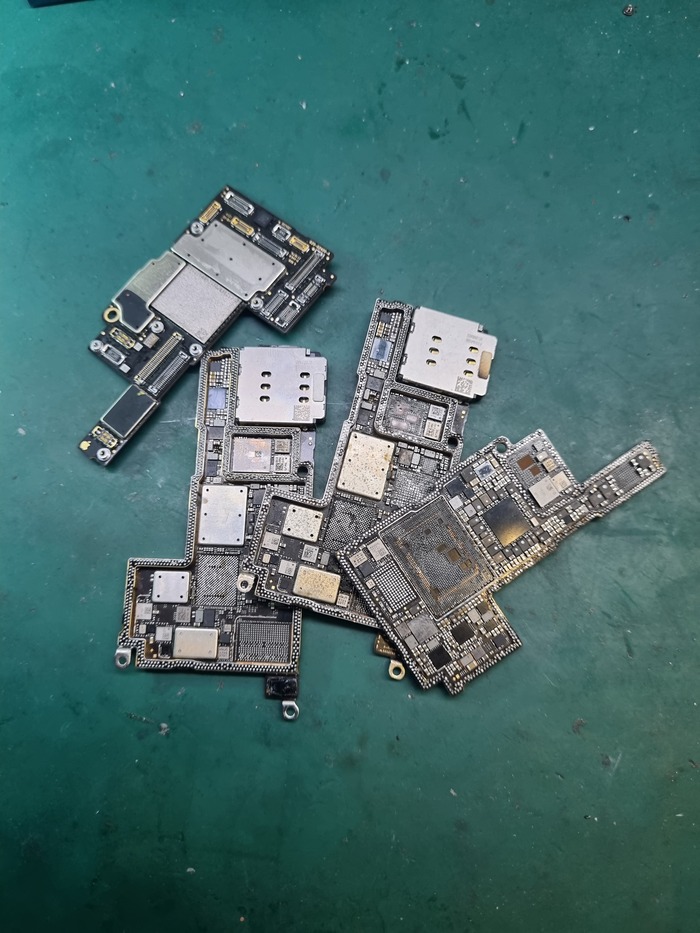

А вот и мусор, что остался от такого банального, по мнению 20+ летних прогревастов нокий, ремонта.
Уверен, что он каждый день такое делает. Во сне xD

А телефон то всего навсего немножко упал. На 22 косаря xD

Почему же просто не взять и не заменить плату за 35к?
Во-первых: я меньше заработаю, а во-вторых: при замене платы Вы получите ошибку камеры, аккумулятора (не будет отображать максимальную ёмкость) и ошибку дисплея (бонусом останетесь без true tona, а дисплей без этой функции уже не такой вкусный и сочный).

Задать вопрос по лёгкому восстановлению телефонов можно мне в телегу, либо в телегу. Уже была? Значит в инсту, а так же в абонентский ящик, контакт которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon.

Увидимся))

Нахуй официальные сервисы.

Упал макбукпро с 30 сантиметровой высоты на ковёр, после чего перестал показывать экран. Горит тускло так, будто питание есть, а картинки нет.

Принёс его в официальный сервисный центр на Тверской (Москва). Подошла моя очередь и я сообщаю проблему. Администратор покрутила в руках ноутбук, что-то там вбила в комп и сказал мне «с вами свяжутся», выдала талон.

Через неделю мне позвонили и сказали приезжать. На месте мне выдали распечатку А4 — диагностический лист(они его так называли), на нем перечислены: камера, звук, порты, клавиатура и экран. Иконка экрана была зачеркнута с комментарием «не работает». Вердикт: замена экрана, 35к рублей, 1/2 от цены ноутбука на то время. Высший уровень диагностики показался мне странным сразу, как только я увидел этот листок. Отказался и поехал домой. Эти барыги содрали с меня 2.5к рублей за диагностику.

Знаете в чем в итоге БЫЛА проблема?! Я разобрал, поправил шлейф и всё заработало. Пиздец.

У дома есть местный сервисный центр «точно эппл оффициал верь мне» заменил мне батарейку на айфоне за 1700 и работает уже второй год.

А какая же ещё?
Весь эпл по сути держится на тайване и китае, где всё это производится и оригинал тут считается всего лишь по жёсткой проверке качества выпускаемой продукции.
Очень заинтересовал комментарий одного "мастера" @forketgod, где считает, что разница между кустарными мастерскими и мастерскими с авторизацией прям таки огромная.
Да, верно. Огромная.
Получив авторизацию и флюки от эпл за 100к можно намазать себе им горящую задницу и смотреть, как уходит денежка, которая могла бы быть получена от ремонта даже банального аудиокодека на семёрке, ведь эпл не позволит сунуть в айфон даже холодный паяльник.
Нужно ли оно вообще?
Только для тех, кто паять не умеет, например @Andrey666100 .
Чем ещё будет полезна авторизация, кроме еженедельных отчётов о каждой заменённой запчасти в телефоне? Наличие 100% оригинальных запчастей?
Да щас в любом нормальном магазине можно купить оригинальные дисплеи, аккумуляторы и шлейфа с корпусами.
Это не двухтысячные лохматые, где запчастей на айфоны 2 и 3g, купленные в америке, не было. Вообще. Только украсть или купить у кого-то такой же телефон и разобрать его.
По факту это и сейчас так же работает, только можно как покупать украденные, так и закупать отдельно оригинальные запчасти без каких либо преследований со строны.
На этом авторизация и закончилась.
Нужна ли она мне?
Пусть горит в заду вместе с отвёртками и флюками за 100к xD
Я буду заниматься кустарщиной, как в принципе и все сервисы.
Сегодня будет ремонт начального уровня инженера.
Ipad mini 2.
Не включается.
Один сервис не смог сделать, второй не взялся.
А знаете почему?

Потому что кто-то, вытаскивая плату из корпуса, сломал кусок платы.

Ну штош. Техника дорога как память и нужна именно эта плата.
Согласовываю деньги и приступаю к реставрации старенького планшета.
Для этого нужно всего лишь распилить с обратной стороны 8 слоёв платы и найти 5 важных

А так же это нужно сделать с остальным куском

Короткое замыкание ушло и остаётся это припаять и выяснить изначальную причину поломки планшета.
С обратной стороны зачищаю оставшиеся 2 слоя массы и делаю огромную кустарную соплю припоя

Всё. Ремонт окончен, можно запускать плату xD
На самом деле нет. Нужно теперь спаять 5 слоёв платы перемычками. Начну с самого дальнего, восьмого слоя. Там всего две дорожки и скорее всего они на 4g верхние антенны, так как защищены по кругу массой 7 и 6 слоя, которые тут не увидеть, так как я их по максимому удалил.

Во! Почти готово.
Далее 5й слой и 4й слой. 5й слой содержал так же две дорожки и фоткать его не стал. Вернее забыл. Быстро сделал и приступил к следующему четвёртому

Следом 3й

Потом второй.

Ну а первый массовый защитный я закреплю металической пластинкой

Теперь это должно выглядеть так:

Ремонт начального уровня.
Далее пробный запуск и выяснение изначальной проблемс

Которой по сути то и не было.
Был просто разряженный, ушедший в защиту аккумулятор, так как планшет очень долго лежал в ящике.
Всё.
Такой банальный ремонт, как разобрать и просто толкнуть аккумулятор, не смог один из профессиональных модульщиков в Москве.
Сразу полезли крушить и ломать, не начав с самого главного - исправного источника питания.
Вся эта хвалёная "профессиональная диагностика с подключением к компу и он показал, что плата умерла" обернулась для клиента дополнительными расходами.
Так что если Вам отдиагностировали смерть материнки без разборки и обьяснении что конкретно вышло из строя на самой материнской плате, то знайте, это не диагностика, это дилетанство.
Мёртво и точка xD

Незнаю кто там лазил конкретно после(у нас был он на диагностики)Но болты мы не пиздили и не крутили ничего.чисто к компу подключали и на потребление проверили и выдали его в таком состоянии.

Добрый.
Данный телефон принесла клиентка со словами: "Работает, но не показывает изображение. В других сервисах подключали новый дисплей, он работал какое то время и снова не показывает. Пробовали разные дисплеи оригиналы и копии. Сказали, что не смогут помочь, что то с платой."

Действительно, при первичном осмотре телефон включался и работал, по крайней мере переключение вибро режима об этом говорило. Можно было вставить сим и позвонить.
Самое время разобрать и подключить свой дисплей для проверки

Увы, результата не было никакого.
Далее нужно будет замерить падения напряжений на самом коннекторе дисплея на плате.
Если всё ОК, то нужно замерить напряжения на уже включенном телефоне и обнаружить, что питание 5.7v при подключенном дисплее отсутствует, а вырабатывает его контроллер питания дисплея

Для диагностики нужно его заменить.
Микросхема находится на обратной стороне платы под защитным экраном и

что бы лишний раз не подвергать плату перегреву при отпайке защиты я выпиливаю часть железного экрана и получаю доступ к драйверу дисплея

Соблюдая необходимый термопрофиль отпаиваю микросхему и украдаю такую же с донора

Шарики припоя формирую с помощью трафарета на свинецсодержащий припой 180°для снижения температуры запайки со значительным снижением риска убить микрушку при установке

После установки чуда не случилось и поэтому я ещё раз делаю замеры на коннекторе дисплея, а там у меня уже обрыв mipi линии передачи изображения

Теперь то всё понятно.
Отвал процессора и случилось наверняка после падения, о чём немножко умолчали при сдаче в ремонт, а при прогреве платы, в данном случае при замене микросхемы, процессор среагировал на нагрев.
Зато 5.7v появилось)
Но появилось оно не от замены микросхемы драйвера дисплея, а от прогрева платы. Часть проца отвалилась, а часть наоборот - временно начала работать.
Переворачиваю плату и отпаиваю защитный термоинтерфейс процессора

Согласовываю стоимость ремонта от и до в зависимости от степени разрушения платы

Если присмотреться, то можно увидеть на фотокарточке выше трещину в компаунде между процессором и контроллером gidra. Если понажимать на проц, то из трещины вытакает часть заводского флюса.
Слабое место на плате.
Видимо при установке дисплея контакт процессора восстанавливался и изо появлялось какое то время.
Самое время снять процессор и озвучить окончательную стоимость восстановления

Очевидно же. Отбиты пятачки по линии изо mipi и контроллером usb. Но это уже видимо от демонтажа оторвались, ибо еле еле держались.
Так как контроллер usb я расколол по краям когда чистил компаунд, то заменю его тоже, ибо врятли он выжил.

Спиливаю кп и зачищаю дорожки для формирования новых пятаков под процессором

Далее готовлю серебряную проволоку толщиной 0.08мм

И восстанавливаю порванные дорожки

Рядом лежат волосы моей жены для сравнения xD
Вот поближе, что бы был виден масштаб пайки

Да. Моя проволока меньше человеческого волоса почти в 5 раз.
После восстановления дорог на очереди процессор.
Очень аккуратно зачищаю от компаунда и заводского припоя

А далее ошариваю через трафарет с использованием паяльной пасты 180°.
Контроллер usb украл с донора.

Запаиваю всё разом

Изображение появилось

Далее предстоят полудневные тесты на работоспособность и если результат меня устраивает, то собираю всё обратно.
Так как заводской термопасты мне не хватило для всей площади процессора, то пришлось соскоблить с донорского такого же телефона

Собираю плату как положено, со всеми этикетками и подушками

Делаю проклейку дисплея и чистку от заляпушек и отпечатков пальцев

Далее ещё раз окончательная проверка всего что есть в телефоне и подготовка к выдаче

Очередной спасённый телефончик отправляется к владельцу, предварительно заплатив мне за ремонт 10.000р.

Задать интересный вопрос по очевидным и неочевидным поломкам можно мне в телеграмм, либо сломанную инсту, а так же на эл.почту, контакты которой можно найти по моему нику в яндексе.

Увидимся)

Добрый. Очень часто слышу от клиентов, что вот сервисы приговорили ихний телефон к окончательной смерти. Кто-то уже при первичном осмотре

говорит что не возьмётся.
Помотавшись по сервисам в Курске клиентка уже потеряла надежду восстановить из этой кучки стекла и алюминия свои данные, пока один из сервисов не порекомендовал меня как последнего, кто в любом случае попытается что то сделать.
Жаль конечно, что в этой сфере все начинают сводить свои ремонты на модульные, ведь заменить дисплей на потоке намного выгоднее возни со схемотехникой и сложной пайкой.
Не суть.
Телефон попал под броневик, похерив не только телефон, но и данные, а как обычно о резервных копиях думают после случившегося)
Первое с чего нужно начинать, это с замеров первичных линий питания. Если на них всё ОК, то подключаю к ПК для проверки.
Телефон находится в аварийном режиме. Это уже говорит о том, что процессор и вторичные линии живы, а значит нужно попробовать прошить без потери данных.

Но вот незадача. Телефон не смог зайти в рекавери. Ещё бы)

Кусочек платы немножко замят.
Мелочи, но тут нужно сразу делать перенос процессора на другую доску.
Распаиваю платы

Из фотокарточки видно, что часть рамы отбита, а значит верх уж точно восстанавливать не имеет смысла, да и плату немного погнуло.

Перенос я буду делать на подготовленную на ЧПУ станке плату, купленную законно у китайцев

На некоторые свои фотографии я теперь буду добавлять водяные знаки, так как есть сервисы, которых я спалил за украданием моих карточек, которые использовались в качестве рекламы их работы. Не хочу, что бы мои работы выдавали за работы других людей

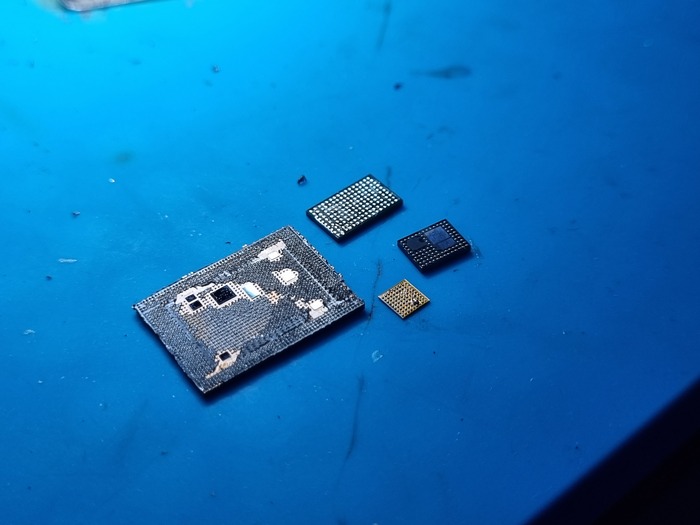

Отпаиваю процессор, arb и чип памяти. Это важный комплект для восстановления данных.

Если хоть одна микросхема неисправна, то данных тут больше никогда не будет, поэтому проверяю то, что доступно для проверки без запайки - чип памяти

Чип определился, спасибо что живой)
Далее на доноре спиливаю чип памяти во избежании перегрева остальных компонентов.
Дополнительно выпиливаю защитный экран для доступа к запайке arb.

Основная причина незапуска телефона - обрыв линии тактовой частоты обмена информации между процессором и интерфейсным контроллером 24mhz

Именно по этой причине контроллер не запускал часть напряжений для запуска телефона, так как не мог получать команды от процессора. Нет, не так. Он получал информацию, но обработать не смог, так как без задания тактовой частоты передачи это просто набор непонятных для микросхемы сигналов.
По такому же принципу работают шины i2c.
Это нужно немедленно восстановить.
Шаг контактов на процессоре 0.2 мм, а ширина дорожки менее 0.08мм, так как моя серебрянная летающая линия немного больше и судя по этикетке 0.008мм. Но думаю, что это брехня и там 0.08мм.
Не суть. Далее фотокарточки с восьмикратным приближением.
Делаю маленький шарик припоя на оторванном пятачке

И делаю дорожку

Вот масштаб с приближением х8 и х3 на телефоне.

Из паяльной пасты формирую шарик припоя и с помощью фена отдельно его припаиваю.

Такое же повторяю с порванной дорожкой на передачу изображения

Всё делается без паяльника и только с помощью фена для удобного и точного позиционирования.
Далее запайка всего комплекта

И пробный запуск с кнопки. Требуется только нижний шлейф с вибро, что бы телефон не перезагружался и не тормозил.

Отлично. Данные будут восстановлены.
Стоимость такого ремонта 20 тысяч рублей.
А говорили что всё...
По сути далее не имеет смысла в восстановлении, ведь телефон был уничтожен полностью, но клиентка поинтересовалась полным восстановлением и ценник её устроил, поэтому продолжаю ремонт.
Спаиваю рамы между собой для восстановления сотовых сетей/nfc и wifi.
Добавляю подушечки и термоинтерфейс.

Далее готовлю корпус в сборе и оригинальный дисплей

Делаю проклейку

И окончательно собираю полностью рабочее устройство

Остальное в мусорку

По сути в телефоне было заменено всё:
1. Верх платы
2. Оригинальный дисплей в идеале.
3. Корпус в идеале
4. Все шлейфа
5. Сим коннектор
6. Основные камеры.
7. Катушка беспроводной зарядки.
Из родного остались низ платы, аккумулятор и датчики face id.
Общая стоимость полноценного восстановления телефона с данными 52 тысячи рублей.
По сути новый телефон, но с данными клиента.
Целесообразность восстановления решает сам клиент. Я всего лишь исполнитель.
В любом случае я даю гарантию на этот ремонт и вот недавно, спустя пару недель, отказала сеть...
А так как я обещал полное восстановление телефона, то сеть буду делать в рамках своих гарантийных обязательствах.
Просто перекину ещё нижнюю часть платы.
Пост наверное делать не буду, так как там всё будет банально и скучно.

Задать вопрос по напрочь уничтоженным телефонам можно мне в телеграмм, либо в запрещённую инсту. Так же есть электрическая почта, контакты которой можно найти по моему нику в яндексе.
Ну либо тут по призыву @R.Fon.

Увидимся)

Ну хорошо.
@Michael.Black, кидать низ на десятках и выше сейчас делают в каждом сервисе, как и раньше ко мне из дружественных сервисов таскали менять тристары (сейчас уже сами научились) и Ваш ценник в 40 долларов оправдан только одним - аутсортингом.
У меня 8 или 9 сервисов по России, кто присылает или приносит устройства на ремонт и понятное дело я делаю ценник немногим дешевле ввиду постоянного потока.
Но опять же по ценообразованию.
Я не могу сделать такой ремонт за 40$ всего лишь по одной причине - я нахожусь в столице, вернее в самом её центре на Таганке в 1 минуте от метро.
И знаете сколько тут стоит аренда?

Сам в шоке)
Поэтому к цене ремонта прибавляется около 15% стоимости, а учесть, что это Москва с её ценниками на другие услуги, то стоимость ремонта в любом случае будет выше, иначе делать тут нечего и поеду я обратно в Воронеж коровам хвосты крутить xd
Но да ладно. Заканчиваю лирику и перехожу к основной задаче из за которой все мы сдесь сегодня собрались)

Iphone 10.
Немного сломан. Совсем чуть чуть)
Из минусов:
1. Разбит дисплей.
2. Разбитая задняя крышка.
3. Взрывной аккумулятор
4. Не работает сеть.
А из плюсов, что заряжается и включается. Вибро при втыкании зарядки работает)
Начинаю ремонт с банального - согласования примерной конской стоимости восстановления.
После согласования клиент решил ставить олед копию дисплея)
Начинаю с основного ремонта, что бы точнее выяснить окончательную стоимость - устранение проблемы с сетью.
Половиню платы

Казалось бы оторванных контактов нет, но и рвутся они в основном под рамой на нижней части.
Ремонт будет зависеть от того, на сколько сильно там оторвано.
Снимаю центральную раму

Пффф. Даже плату не буду менять. Сделаю эту.
Зачем клиенту за это переплачивать?
Я возьму чуть больше денег за это восстановление, но меньше, чем за перенос комплекта на донора.
Итак.
Для ремонта такой банальной проблемы мне потребуется 3 вида паяльной пасты и готовое решение от китайских друзей - готовые контакты)

Расчищаю место работ

Ну в принципе не так страшно. Делал работы и посерьёзнее.
Ворошу текстолит для определения точек пайки

Сомнительное замазываю маской, что бы не было замыканий на массу во время запайки новых контактов.
Засыпаю первую высокотемпературную паяльную пасту 220 градусов помоему, не помню

И грею феном, где начинают образовываться шарики припоя на оторванных контактах

Далее раскладываю медные подложки и так же грею феном и прижимаю к плате

Потом пропаиваю среднетемпературным припоем

Ну вот. Как на заводе. Теперь это дело нужно закрепить

Всё) Низ восстановлен.

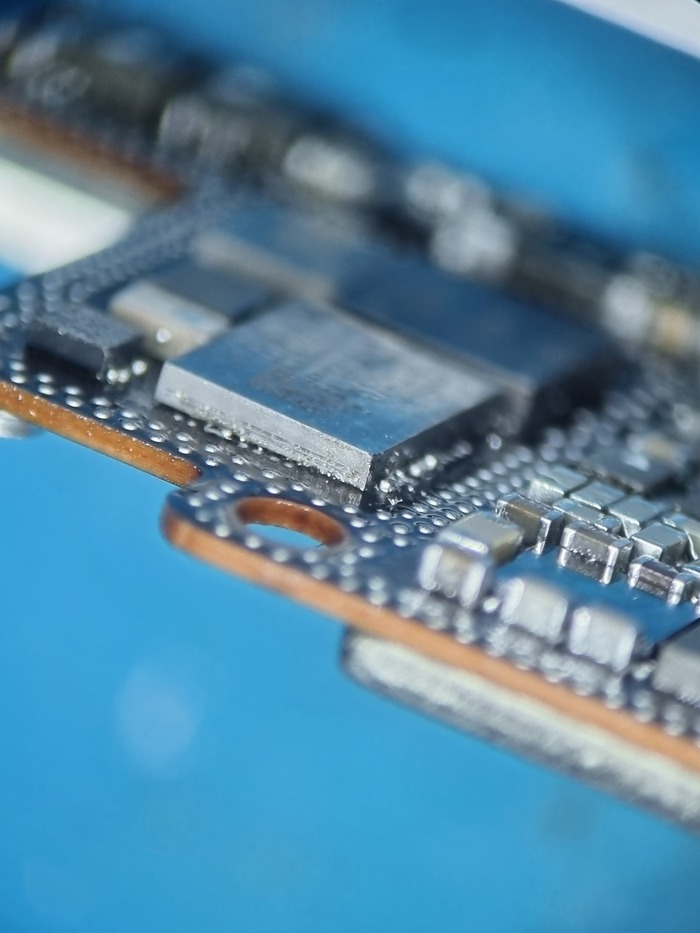

Перехожу к основной раме. Реболлю её на среднетемпературный припой

Вот так получается

После запайки на нижнюю плату перехожу к верхнему этажу. Его я сажаю на низкотемпературный

И запаиваю всё воедино.
Почему игра с пастами?
Смотрите.
Первым запаяется верх, а нижние восстановленные контакты и рама не поплывут от этого. А среднетемпературный припой между нижней доской и рамой сделал для того, что бы припой под микросхемами не поплыл. Модем и вайфай там под компаундом.

Запаиваю всё обратно и жду, когда остынет плата.
Как Патрик Стюарт в Москве ждёт в пробке в леруа мерлен xD

Запаял и проверяю

Имей есть. Сеть есть. Всё раб.
Далее надо решить вопросы с внешним видом

Не. Заднюю крышку менять смысла нет.
Предложил б.у копрус. Правда белый, но это будет лучше, чем то, что есть.
Прописываю true tone в копию дисплей

И собираю всё красиво. С проклейкой, всё как положено.

А далее банальная проверка и двухдневные тесты

Итог ремонта получился таков

Заменён почти весь телефон.
Дисплей.
Корпус.
Аккумулятор.
И восстановлена плата без замен с целью снизить стоимость ремонта. Надёжность точно такая же, как и при переносе, а возможно даже и лучше, ведь я оставил многие микросхемы в оригинальной заводской пайке.
По времени это занимает даже меньше, чем перенос микросхем и очень большая вероятность, что ремонт пройдёт успешным на 110%.
А вот перенос это да. Риски есть и один из главных - eeprom стекляшка, которая умеет дохнуть либо от перегрева, либо от скола, поэтому я использую исключительно считывание через программатор без её отпайки.

Ремонт делался около года назад.

Общий ремонт и полное восстановление вышло для клиента в 28 тысяч рублей.
Если отдельно, то ремонт на плате вышел 8 тысяч.

Да, 8к это для многих дорого, но я не могу опустить ценник ниже по моему экономическому расположению и я держу ценники даже исходя из нынешних ситуаций.
Почему так?
Ну вот смотрите. Что бы мне пообедать в Москве, купив 2 стакана кофе и по 2 булочки, мы с женой тратим 800р. Это не робин сдобин или русап в Воронеже по 70р за булку и 40р за стакан кофе. Откуда я это знаю? Я сам из Воронежа, вернее из области, поэтому я знаю о ценообразовании регионов и столицы.


Задать вопрос по мёртвым трупам можно мне в повозку, либо в запрещенную экстремистскую организацию "мета" инстаграмм, либо на электрическую почку, контакты... стоп. Почту же, которую можно найти по моему нику в гуголе, либо тут по призыву @R.Fon

@Michael.Black, Вы всё ещё хотите продолжать играть в мою игру?

Увидимся)
