Итак в прошлой части была статья о тонкостях разработки котлованов, благодаря @serpug, я понял, что не раскрыл две важные составляющие котлованов, а именно шпунты и водопонижение (всё описанное ниже будет описано исключительно со стороны личного опыта).
Первое... Шпунты. Нужны они исключительно тогда, когда необходимо выкопать глубокий котлован, а сделать естественные откосы не представляется возможным ввиду плотности застройки, чем грешат большинство застройщиков, особенно в центре города. Все стараются выдать максимум жилой площади с купленных земельных участков.

Лично я сталкивался исключительно со свайно-нагельным крепление откосов и шпунтами Ларсена. Свайно-нагельное крепление по сутиявляется самым дешёвым и распространенным способом крепления откосов. Принцип у них довольно простой, который охарактеризован в их названии, а именно сваи и нагеля. Сваи забиваются вертикально в глубь основания до начала раскопок котлована, метод их углубления зависит от типа свай, это может быть стальная труба, железобетонные сваи, но чаще всего это двутавровая металлическая балка. А уже потом по мере раскопок котлована приваривается обвязочный пояс и вставляются либо доски либо другие ограждающие материалы.
Ну и второе что вытекает из названия это нагеля. Обычно это просто арматура которая забивается горизонтально в грунт, так сказать зацепляя шпунты за грунты.

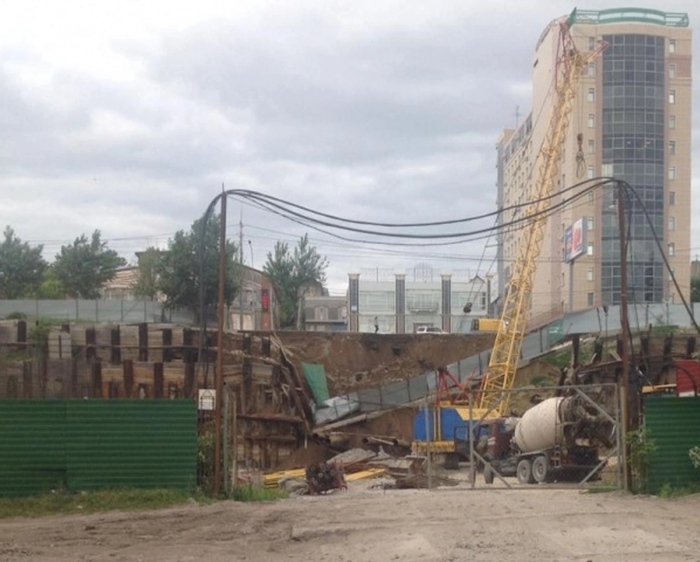

Ну и как и все в строительстве, шпунты требуют проектирования и расчетов, грунты везде разные, нагрузки везде разные. А неверные расчеты по шпунтам могут привезти к катастрофическим последствиям, взять к примеру стройку "Снежная миля" в Новосибирске, 3 года мэрия не разрешала продолжить строительство из-за обрушения шпунтов около артерии города, улицы Большевистской

И немного про шпунты Ларсена, та же самая балка, но изготовлена она таким способом, что вставляется замок в замок. На фото именно шпунт Ларсена. Применяют его по большей части для сетей и небольших участков шпунтов, вопрос цены и мобильности, шпунт Ларсена позволяет быстрее выкапывать котлованы, и к тому же его легко вытащить

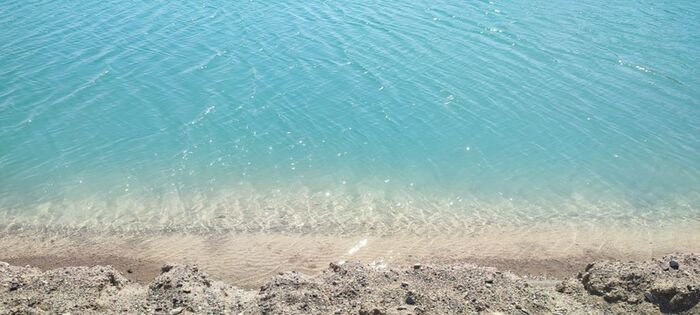

Теперь немного про водопонижение. Необходимость водопонижения возникает тогда, когда уровень грунтовых вод находится либо на отметке, либо выше отметки дна котлована, для этого нам и нужны исходные данные по геологии. Важно понимать, что даже если грунтовые воды находятся ниже дна котлована на 50-100 см, все равно есть риск затопления, можно просто копая какой-нибудь приямок вскрыть водонесущий слой и получить полный котлован воды. Лично моё мнение, что этот эффект достигается обычной физикой процесса (сообщающиеся сосуды ), т.е. вода будет наполняться до отметки самого высокого уровня залегания грунтовых вод в ближайшей округе, даже если вы выкопаете на площадки 1000м2 всего лишь небольшой приямок до отметки грунтовых вод.

Есть два способа водопонижения, с которыми мне довелось сталкиваться, это дренаж и игло-фильторная система, оба способа создают стенку (препятствие для воды) из-за которого она должна идти ниже в месте установки дренажа. Важно знать, что полностью избавиться от грунтовых вод невозможно, мы их можем лишь сдвинуть ниже, именно поэтому перед началом строительства и проектирования дома нужны самые свежие геологические данные. Грунтовые воды непостоянны, онименяют отметку залегания в зависимости от сезона года, от строительства близлежащих домов, от каких-то других факторов.

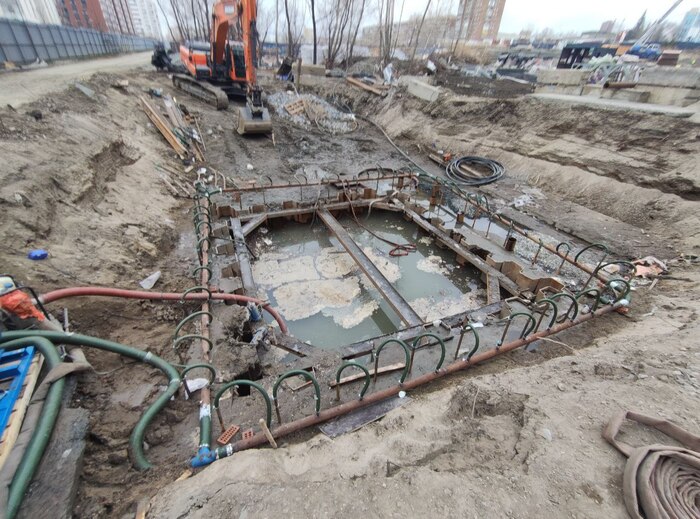

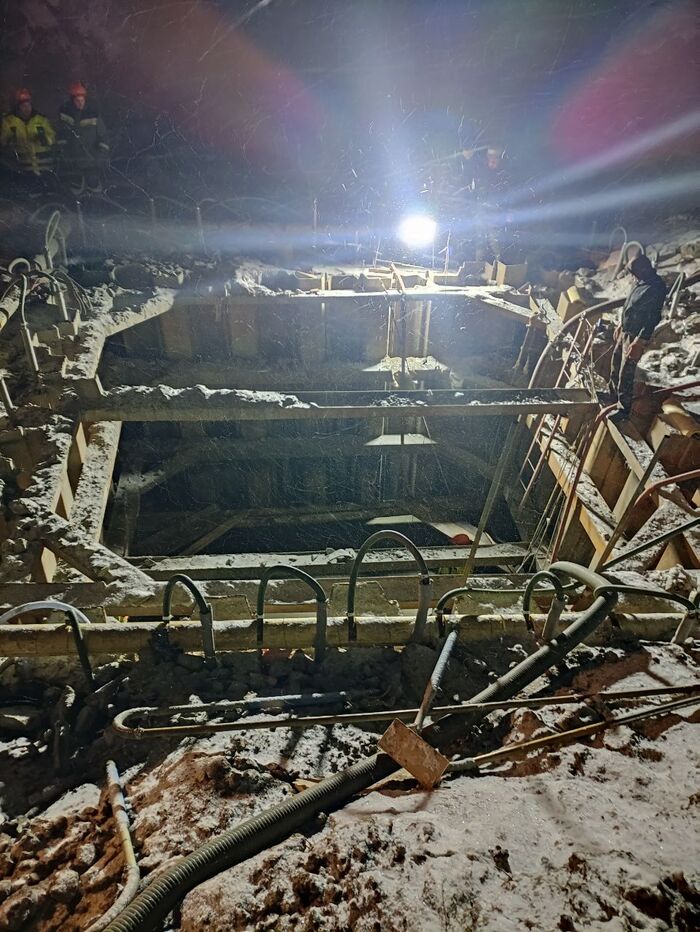

Так что же такое игло-фильторная система? По периметру участка водопонижения забиваются иглы (трубки с пропускающим наконечником), и принудительным способом из них выкачивается вода, эффективна эта система только тогда когда идёт процесс откачки воды, как только система останавливается, грунтовые вода наполняются в исходную отметку.

Дренаж же представляет собой трубу, которая через стенки пропускает воду, уложенную с уклоном и отводящую воду либо в приямок, откуда вода выкачивается, либо в канализацию. Та же система, только вместо игл - трубы,уложенные горизонтально ниже уровня грунтовых вод. Есть одна проблема, по большей части обводненные грунты илистые и частенько системы дренажа засоряются и требуют промывания. Кстати такую же систему дренажа выполняют на участках под малоэтажное строительство, различия если и есть, то небольшие.

Итак немного о себе. Работаю в сфере жилого строительства инженером и хотелось бы поделиться опытом по некоторым моментам, а также услышать критику в свой адрес. Для чего? Все просто, сфера строительства меняется семимильными шагами и работая на линии не всегда успеваешь уследить за всеми новшествами, к тому же опыт у всех разный и правда всегда рождается в дискуссии.

А теперь к делу, строительство дома можно разделить на несколько этапов, а именно:
1) Разработка котлована
2) Фундамент
3) Каркас
4) Фасад
5) Инженерные системы (внутренние и наружные)
6) Черновая отделка
7) Чистовая отделка
8) Благоустройство

И в целом неважно какой вы строите дом, 25 этажей, или одноэтажный дом, сам по себе процесс строительства мало чем отличается, меняется только масштаб.

Начнем по пунктам) любой дом начинается с проекта, без бумажки невозможно выполнить даже самый первый пункт из списка: котлован.
Почему же так? Все просто, из проекта мы должны получить отметки дна котлована, геометрические размеры, а самое главное тип фундамента, который принимается проектной организацией на основании геологических изысканий. Именно по этому мне иногда сложно понять, как люди строят 2-3х этажные дома по типовым проектам, не прибегая к работе проектных организаций. Ведь от этого зависит на сколько дом даст осадку ( а он сядет в любом случае, главное чтобы осадку можно было спрогнозировать и ни для кого это не было сюрпризом).

Что же нам важно знать при разработке котлована помимо исходных данных из проекта. Во-первых важно помнить,что любой грунт может замёрзнуть и может оттаять, а самое плохое что при переходах из одного состояния в другое грунт ведёт себя непредсказуемо, а именно может расширяться или сужаться. Поэтому важно в какой сезон для вашего региона вы начали земляные работы.

Что же делать? Лучше выполнять земляные работы и устройство фундамента при положительных среднесуточных температурах.
Либо прибегать к утеплению грунта, для защиты от промерзания (опилки, утеплитель и.т.п).

Второе что важно знать при разработке котлована, что любой насыпной грунт требует уплотнения, т.е. если вы даже на 5-10 см перекопали котлован и хотите выровнять основание песком, его нужно уплотнить. Если же необходимо сделать щебеночную подушку под фундаментом, то и щебень требует уплотнения и расклинцовки. Иначе есть риски возникновения неравномерных осадок здания.

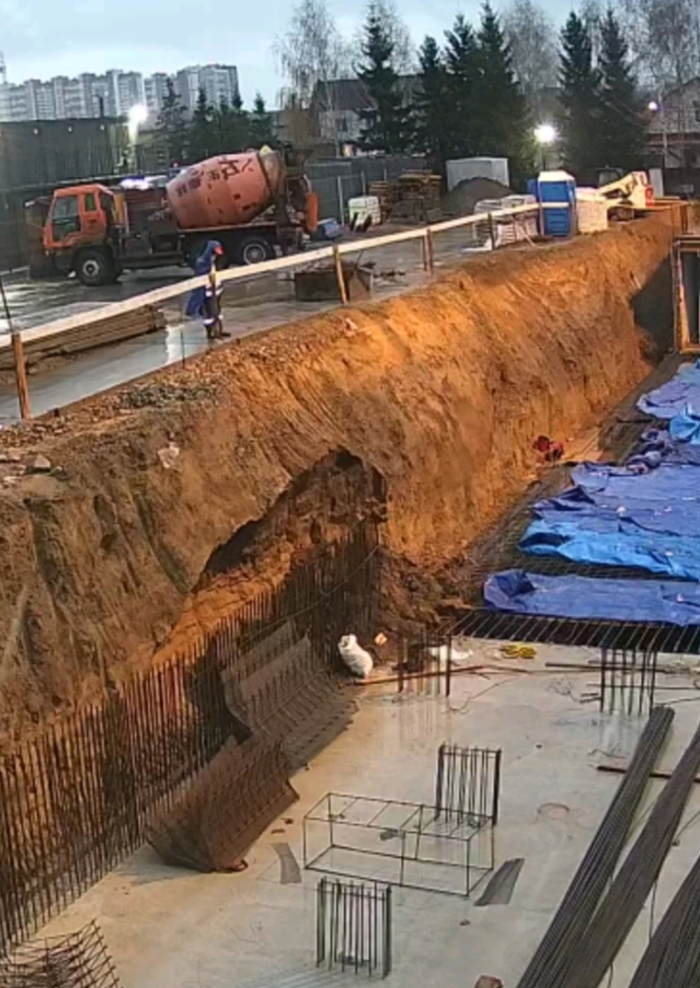

Ну и третье, котлованы скрывают в себе много опасностей, которые на первый взгляд не видно, поэтому не забывайте делать уклон по откосам, стандарт 1:2 (т.е. под углом 45 градусов), иначе может случиться обвал

В следующих постах постараюсь описать простыми словами процесс устройства фундамента здания, будет интереснее...
