Там всё сгорело. Плата, проц, контроллер... Выкидывайте! iPhone 13 mini
Именно с таким вердиктом принесли мне микро тринадцатую красную радость в сервис:

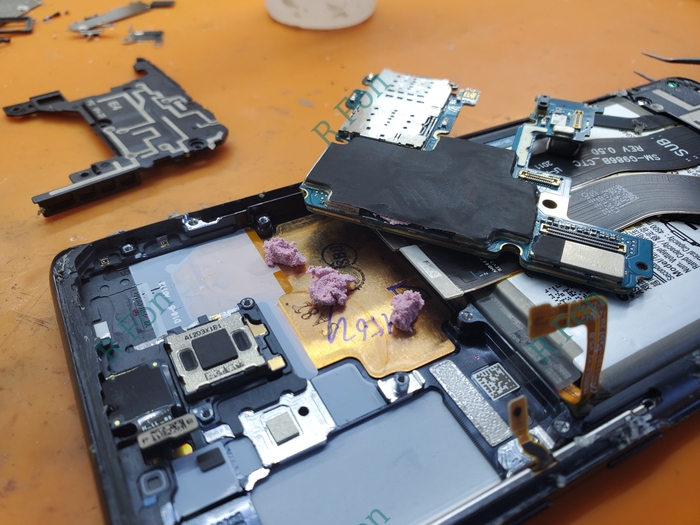

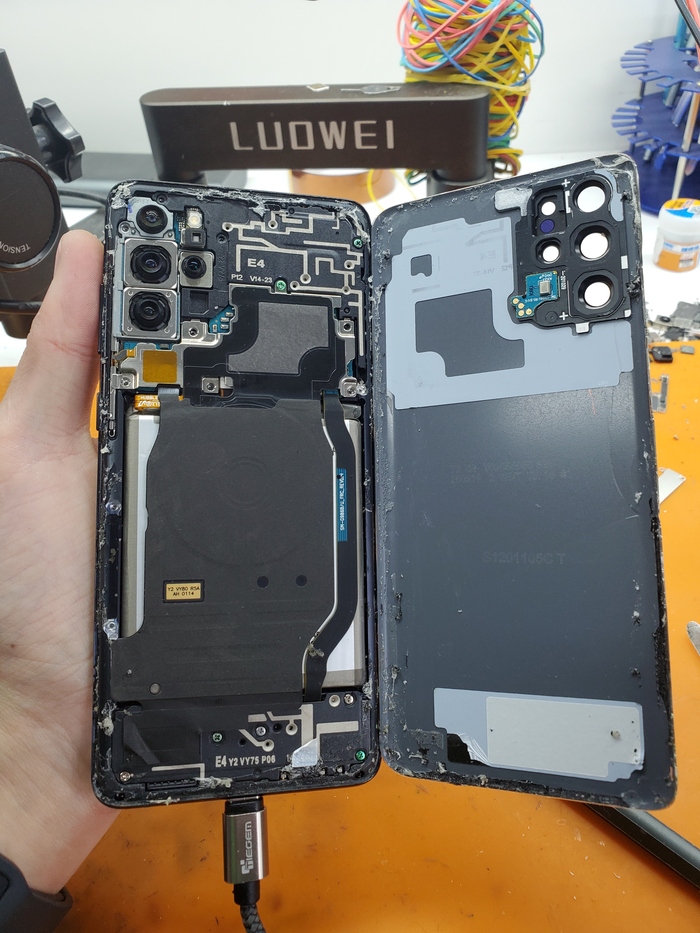

Разбираю:
И тут я понял, что будет весело:

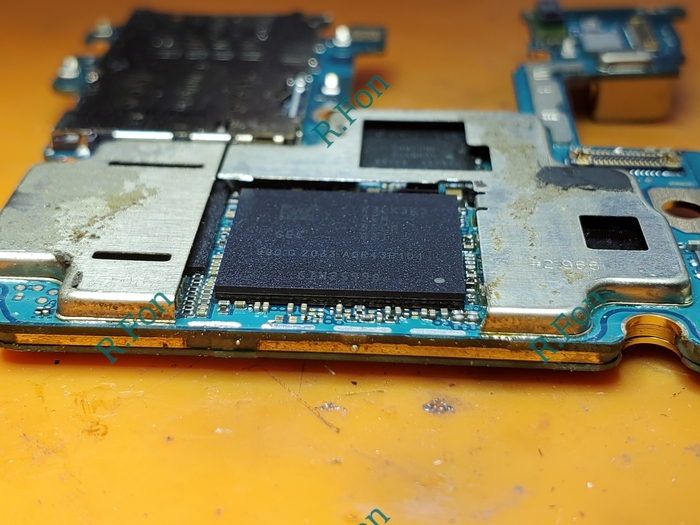

Это недопаянная кривая верхняя доска, а значит жарили хорошо.

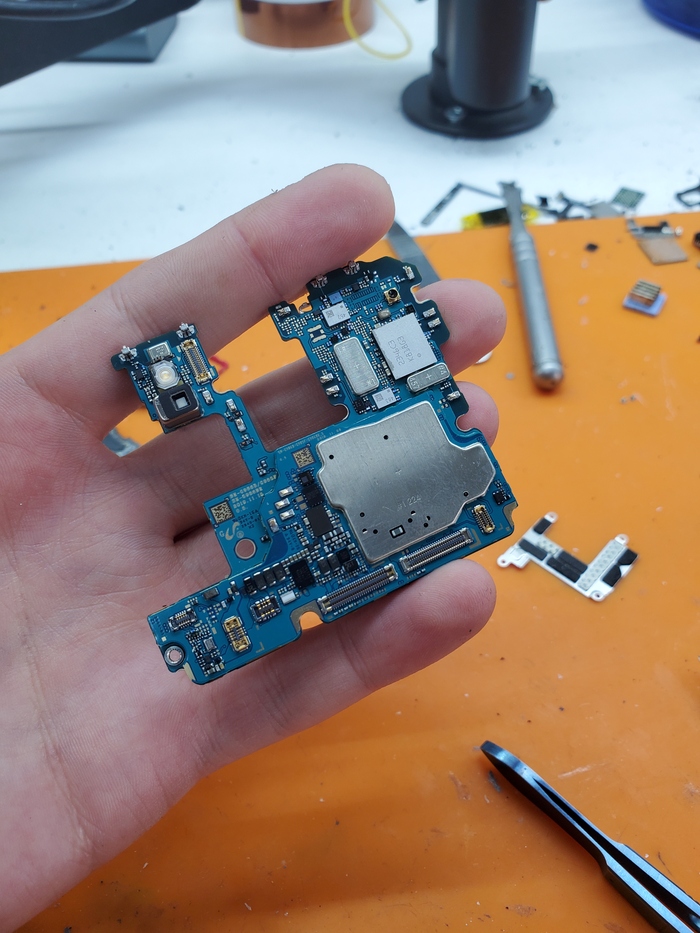

Распаял доски и знаете чо?
Ничего не смущает?
Для кеширования:
Iphone 13 mini не включается после зарядки.
Ладно, держите именно вот эту верхнюю фотокарточку в голове, она потом понадобится, чтобы наглядно рассказать, что на самом деле произошло с платой.
Поднимаю это и вот:
Шикарный програр, как и заверили клиента в предыдущем сервисе опытные столетние специалисты.
Но вот только тут 3 роковых ошибки сразу и мастер, если берётся паять контроллеры, просто обязан о них знать!
1.Пайка контроллера на низкотемпературный припой!!!
Он же слипается на таких мелких шагах между контактами и пастой нужно очень точно подрезать их и использовать не карамельные китайские сопли за 500р с алика, а нормальный флюс для пайки!
2.Не сделал замеры сразу после запайки контроллера.
При таком количестве слипшихся шаров плата будет вся в замыкании, а мультиметр будет пищать на половине конденсаторов по кругу силовой части.
3.Посадил контроллер не той стороной и подключил аккум!!!
Это нужно быть совсем отбитым, чтобы так сделать.
Именно третий пункт был роковым из-за которого и прогорела плата.
Это место при нормальном расположении контроллера не сгорает, оно идет во вторичной цепи заряда.
А дальше плата не запустилась и понеслась замена всего что видно без разбора:
Вторичный контроллер заряда, обьединённый с контроллером беспроводной зарядки, который тоже посадили на низкотемпературный припой и китайские сопли. Да кого? Его даже ровно не смогли посадить...
Ладно. Надо сделать по правильному.
Для начала убираю тонны говнофлюса и оплеткой снимаю остатки низкотемпературного припоя, а также сразу восстанавливаю место прогара и добавляю конденсатор, который обязательно должен тут присутствовать:
Меняю эти чипы на другие, снятые с рабочего донора от 13 pro max (контроллеры полностью совместимы на каждой из серий)
Вот так вот эта история должна была выглядеть, причём контроллеры сажать нужно на припой с температурой плавдения не менее 180 градусов:

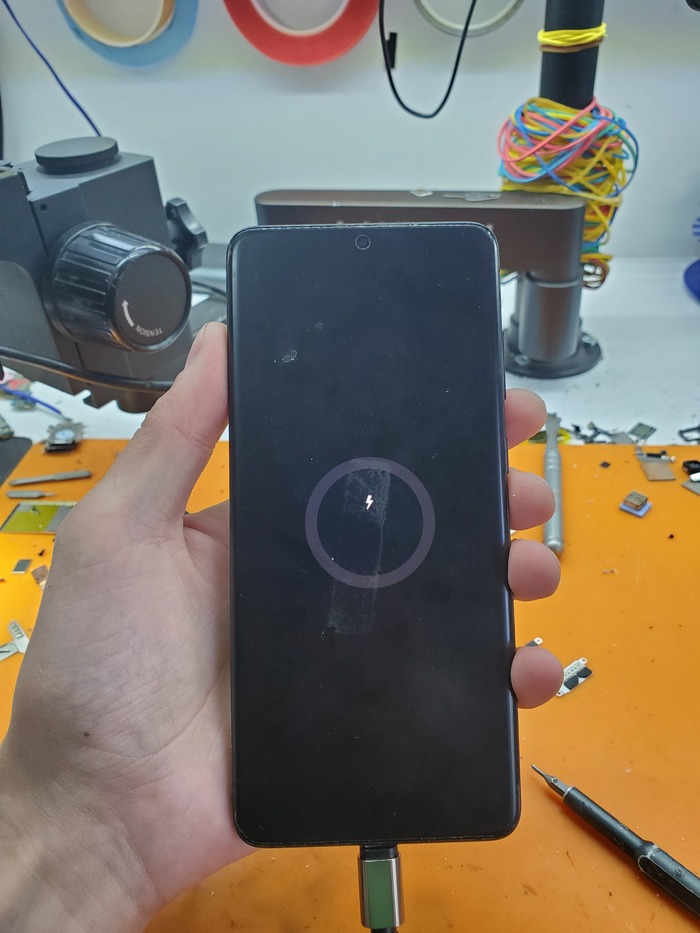

Хоть телефон и запустился после этого от беспроводной зарядки, от провода заряжаться отказывался и при этом не работал тачскрин
А сама материнка поджирала 19мА лишнего тока.
Тепловизор мне не показал ничего, а значит самое время досконально изучить плату.
И под внимательным изучением обнаружилось это:
Этот резистор соединяет цифровую шину главного контроллера заряда, контроллера usb craken и промежуточный распределитель сигналов от процессора (вторая заградительная защита проца)
На линии слишком заниженное падение сопротивления, а значит начну с замены резистора и указанной на схеме микросхеме.
Она маленькая и сидит рядом с процессором, поэтому демонтажирую её путём спиливания:
И меняю с того же рабочего донора от старшей флагманский модели 13 pro max
Но и этого оказалось недостаточно.
Лишнее потребление платы исчезло, а заряжаться и работа тачскрина не возобновилась, причём от беспроводной зарядки телефон показывал молнию и нормально заряжался.
Значит два моих предыдущих контроллера работали исправно.
И нет, нижний шлейф зарядки тут был не при чём.
А следуя схеме по линии горелого резистора есть ещё контроллер usb
Вот его пришлось тоже поменять

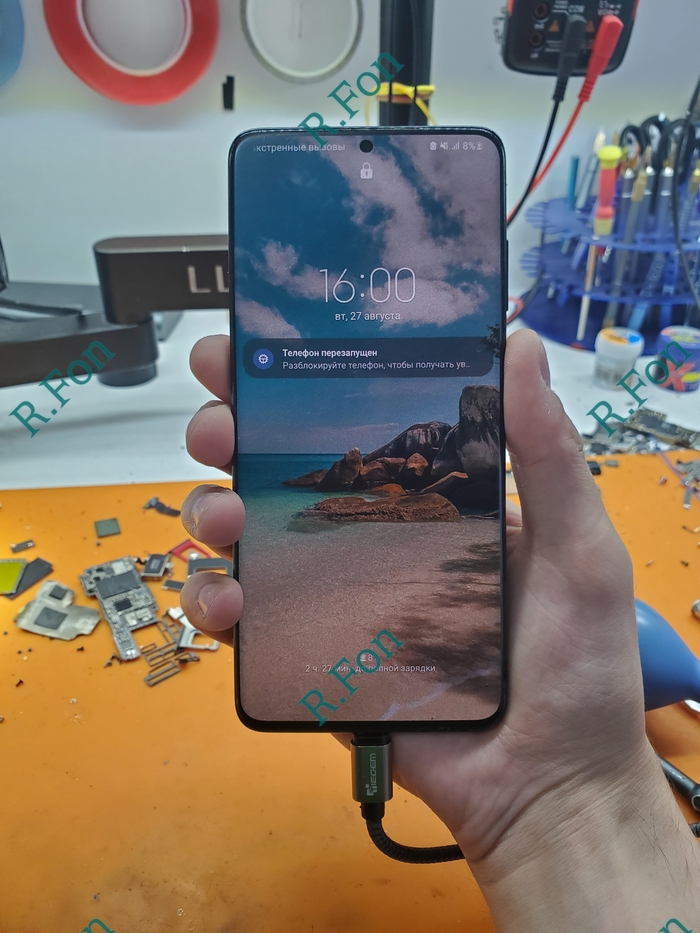

И вот только после этого всё заколосилось
А значит пора времени ошарить межплатную раму с сотовой сетью
Запаять, проверить всё по чек листику, отмыть неотмываемое и красиво собрать с новой влагозащитной проклейкой
Проц сказали сдох?
Врятли. Спалить его этими контроллерами не получится, он питается от интерфейсного во вторичной цепи и не содержит в питании выше 3 вольт, а вот прогар сделан из-за ошибки мастера.
И ладно прогар, все 4 микросхемы пришлось менять из-за косяка перевёрнутого контроллера, который наверняка и был изначальной проблемой.
Просто глаза на задницу натягивать не нужно, а смотреть в схему и использовать мультиметр при каждой запайке микросхемы.
Вся эта радость клиенту вылетела в 15 тысяч рублей.
Сохранил и данные, и телефон, хотя и приговорили его к мусорке.
