Вы ещё не знаете всю боль этой картинки, но расскажу подробнее.

Итак.
Вы купили официально телефон, который служил долгое время без каких либо проблем, ну как долгое, год. И потом он слегка упал и не включился или выключился по принципу "оно само". Принеся его в сэрвис Вам зарядили сумму в 40% от стоимости нового и Вы такой:
Да я чё, дурак что ли платить такое. Вон в интернатах свежих мне посоветовали купить новый или б.у. На новый денег жалко. Почекаю ка я авита сайт и найду хороший телефон.
Вы листаете ленту и тут он. Единственный солидный вариант, а как расписано вах вах вах! И рэмонт нэ был, и муха ни цаца, вай хорёший телэфон! Лючьший!
Вы думаете - это оно! Да и стоимость его как стоимость ремонта моего.
Сходитесь, проверяете фейсы вахли камеры. Ай хорошо. И тут пособие по продажам: как продать сломанный телефон.
Всё просто - создать условие для продажи.

Дождь или спешка по делам, мороз или да у меня очередь на этот телефон и так далее.

Но! Проверяется всё, кроме NFC и сотовой сети, вернее симку может и ставят, но не проверяют переключения между диапазонами. А зачем? Сеть то поймал, значит работает.

Суть картинки выше в том, что при установке сим-карты телефон находит сеть, но через время её теряет постоянно и нельзя дозвониться. А при извлечении симки телефон дальше продолжает видеть сеть. Это зависший модем или нестабильный коннект цифровых и сигнальных линий между модемом и усилителями.

И этот б.у попал ко мне через некоторое время после покупки на авито.

Разбираю, аккумулятор менялся и этот странный проводок:

Вытаскиваю плату и продолжаю исследование:

А это у нас тут цифровая линия wifi продублирована, а значит плате было больно)

Итак, видео-доказательство. Оно со звуком, так что лучше сделать потише))

Для тех кому не хочется смотреть, то вот:

И по традиции верх платы:

Это ремонт на продажу.

Очередной случай, когда вернуть всё как было на место без ремонта уже не получится. Это частичное убийство телефона во время диагностики)

Звоню, печалю клиента, что грамотный ремонт встанет в 15000р)

А он: да я в курсе что это реф реф. Делаем.

Делаем, значит делаем.

Закупаю не тронутого донора на id:

Буду делать другим методом с минимальным вмешательством в донорскую плату телефона, т.е по правильному доступному варианту.

Выпаиваю микросхему модемного процессора и считываю eeprom - чип памяти модема. Без неё телефон станет ipod и больше никогда не активируется!

Многие тут постят о том, как их снимают и удачно переносят без проблем. Проблема будет тогда, когда эта четырехлапая мелочь умрёт во время демонтажа/монтажа и попробуйте объяснить это клиенту. Или купите для него плату за 20 кесов за свои денежки. 3 минуты на подпайку и считывание лишают этих лишних вопросов:

С донорской платы снимаю модемный процессор:

И записываю по spi прошивку с неисправной платы:

Вайфай трогать не буду, ибо отвязка делается уже программно. Переносить там ничего не нужно.

По факту я переношу не 4 микросхемы, а всего 2 - модем и nfc:

Запаиваю чисто и аккуратно:

Клиент позвонил и попросил узнать цену увеличения памяти для этого телефона. Узнав ценник попросил паузу на подумать, а я тем временем достал платы и решал на какую я буду переносить процессор.

Если согласится, то уже на спиленную на ЧПУ, чтобы меньше нагревать доску и чип памяти там можно снять нагревом, а не спиливанием, а если откажется, то буду отпаивать проц на донорской плате не трогая память и потом запишу её через провод по USB, ибо объём 64gb.

В общем отбой и оставляю 64, а значит пора снять процессор и память с отбитой платы:

Чип мне потребуется для того, чтобы считать калибровки через программатор и записать их потом через провод, не отпаивая чип.

Зачищаю процессор и делаю его обслуживание - ошаривание и подготовка к установке на донора:

Тут нужно быть нежным и снимать компаунд очень аккуратно, ибо контакты на процессоре очень чуткие к нагрузкам:

Один из них всё же отлетел, но должен залудиться и образовать шарик, так как кружок имеет медь по кругу)

Снимаю заблокированный проц на доноре:

Чищу лишний компаунд и припой:

Запаиваю и пробую прошивать без модема и вообще всего нижнего этажа. Если начал прошивку, то выдергиваю провод и подготавливаю платы к запайке:

Всё что правее - уже мусор.

Многие делают перенос 6 микросхем: nfc, modem, eeprom, wifi, cpu, nand. Я же делаю только modem, nfc, cpu) Это надёжнее в плане дальнейшей работоспособности и устойчивости платы к падениям. Хотя... Телефон вообще не предназначен к ускорению свободного падения никак xD

Дальше ошаривание рамы:

Пока остывает припой и вся конструкция трафарета я считываю через программатор калибровки чипа с неисправной платы:

Запаиваю качественно сделанные платы:

Прошиваю и активирую:

Логично. Чип памяти я не трогал и калибровки не родные, поэтому активироваться он не будет, хотя какого то хрена wifi был активен. А не должен был, но ладно, этот момент ещё изучу позже.

Ввожу телефон в инженерный режим через программатор и записываю родные серийные номера всего оборудования в телефоне, вплоть до вибромотора:

Активирую, сбрасываю, заново прошиваю для убеждения того, что после обновлений телефон не заглохнет, проклеиваю дисплей неавторизованной чиновской проклейкой и собираю уже качественно доделанный телефон с авито:

Такая вот петрушка)

К стоимости покупке добавилось ещё +15к за восстановление б.у.

Вот Вам и экономия)

Грядущие посты:

Цена данных защищённого телефона. Батя утопил, батя платит. Oukitel.

О "конфиденциальности" инфы и многократных поездках в сервис. iPhone XS.

Как не нужно варить айфон в микроволновке. iPhone SE

Спецы приговорили проц. Этот телефон - запчасти. iPhone 8 plus.

Какой пост сделать следующим?

Голосовалку как обычно запустил в инсте.

Там же можно задать интересующий вопрос.

Увидимся)

Ну в общем-то это не он, просто похожий такой же лежит на полке, но разбит так же.
В моём примере телефон упал плашмя с небольшой высоты, ну метр где-то. Последствие - разбита задняя крышка в крошку. Нужно сделать. Да без проблем, согласовываю на месте и начинаю проверять телефон.
"Ой, а у меня тут камеры не работают. А ещё блютуз. Ах и забыла сканер фейса лица тоже перестал арбайтен".
О как интересно. Хорошо. По логике: хороший удар в заднюю крышку - минус камеры. А значит заменить и делов то. Тут же пересогласовываю на другую стоимость за ремонт. Блютуз и фейс ей по барабану, но я предположил, что при замене основной камеры заработает и фейс, так как были уже такие ситуации. А так как у меня в тот день занесли солидно так техники в ремонт, то хотелось сделать быстро и приступить к следующим заказам - тупо заменить весь корпус в сборе, как раз лежал проверочный. Говорю, что к вечеру заберёте.
Как я ошибся...
Не долго думая выкрутил плату и закинул в другой корпус, предварительно объявив уже новую сумму.
Отказал тачскрин)
Просто. Выкрутил. Плату. Из. Корпуса!!!

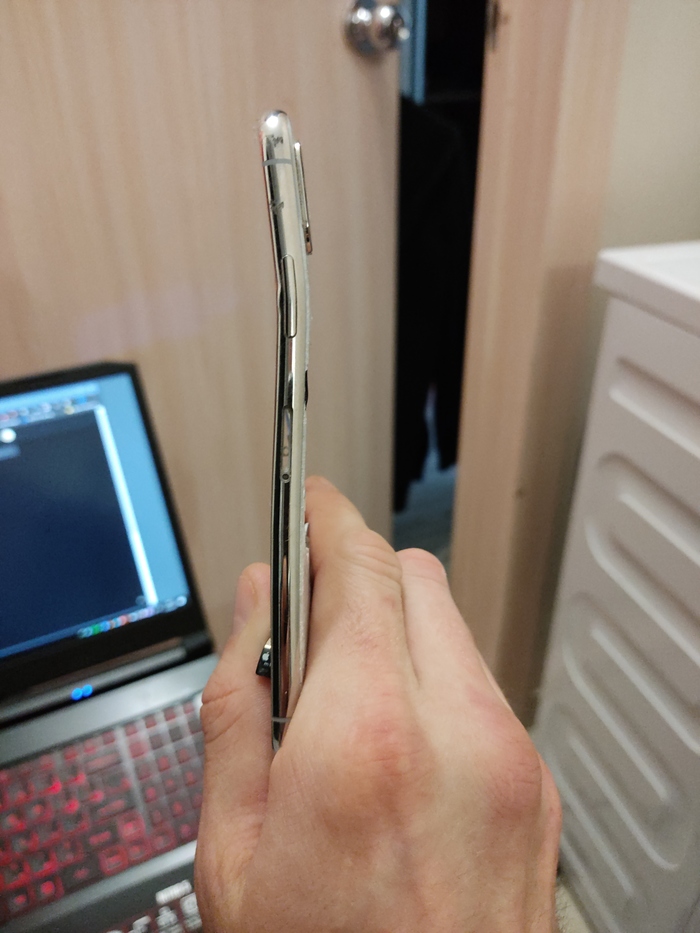

Начинаю выяснять в чем же дело. А дело оказалось простым - была отбита нижняя часть рамы. В корпусе оно работало, а вот как выкрутил, то плата деформировалась как ей нужно и всё - обрыв дорог и замыкания между ними. В панике думаю во попадос) Быстро восстанавливаю дорожку, соединяющую инициализацию тача:

Фото уже с ненужной платы, а как это будет восстановлено покажу дальше в посте.
И камеры не проверить - тач то того)
Перемычка ожидаемо не помогла и обрывы были и по линии блютуз и по тачскрину, а значит по опыту если это восстановить (это порядка 8 таких перемычек), то в будущем откажет сеть и вай-фай.
Так как это её основной телефон, то связи не было и мною было принято решение подождать и рассказать о случившемся.
Пришла, обьяснил. Вроде...
На что был получен вполне логичный вопрос: Я пришла только заменить стекло и камеры, а тут такое. То одна стоимость, то уже в разы больше.

Ну вот как тут быть? Вернуть обратно не получится, нужен донор для пересадки, а это на минуту 5 тысяч. А работы? А время? Или отдать так как есть и потерять годами строящуюся репутацию по причине "Вы разводите меня на деньги?"
Двоякая история. Хорошо, что она уже у меня ремонтировала разные устройства и знает, что я стараюсь делать хорошо. По крайней мере по гарантии не приходила xD
Ну да ладно. Ей нужно срочно это отремонтировать и согласовываю восстановление до следующего дня. А так, как этот телефон у меня не один в ремонте, то занимаюсь им через каждые 3 часа если повезёт. В общем нахожу у себя последнюю донорскую плату и делаю перенос микросхем, но заднюю крышку пока что не трогаю, так как сначала нужно сделать основное, а уже потом менять кузов. Сделал, но с камерами не успел разобраться и крышку менять не стал, вдруг откажется дальше делать.
Итог: из тех неисправностей, с которыми она пришла я сделал скрытые проблемы и починил блютуз) Но так как нужно ей ехать далеко, то отдаю так как есть с последующей доработкой и оставлением телефона на дня три разобраться. А ещё я денег же хочу, взял только за запчасть. Здорово, правда?
Для клиента, не понимающего что тут происходит это выглядит так: взяли денег непонятно за что)) Я понимаю как это выглядит, но что тут сделать? Отдать время и запчасть за 5к бесплатно?
Ну такой себе заработок))

Если честно не видел я этот телефон неделю и тут приносит. Сеть прыгает. Круто сделал блин((( Ремонт от души чё.
А доноров больше нет. В срочном порядке всё же нашел где купить заблокированную плату. В тот же день вечером забрал и увёз домой)) Воскресенье же завтра.

Предварительно согласовал максимальную стоимость за полное восстановление телефона.
Было дело в субботу утром и я договорился на понедельник вечер. А так как я в воскресенье не раб, то у меня в запасе всего 8 часов до выдачи.
После выходных со свежими выжратыми от пива мозгами и недосыпом, ибо монополию гоняли до 3 ночи, возвращаюсь в понедельник утро...
И начинаю без паники решать задачи. Начну с камер, так как с сетью вопрос решится новой пересадкой микросхем на другой низ платы. Меряю, катаю микрухи контроллера камер. Ну всё как обычно. А оно не заводится и всё. Уже начинаю тупить, и тут решил я подкинуть блок камер truedepth, dot и фронталку.
И да:

Всё-таки я дибил...
Начал я с фронталочки:

Ну тут ничего особенного. Высунул-всунул.

Запаял. А это снова не заколосилось. Камеры не раб. Бида, бида. Короч выяснил, что нерабочая оказалась инфракрасная камера truedepth:

Всё. Фейс тут работать больше не будет. Камера привязана сильно и замене (на данный момент) не подлежит. Уже всё идёт по п... не так как задумано. Ладно, фейс она сказала не нужен, поэтому просто засуну ей новый блок камер и всё. Одну проблем решил. Осталась сеть.
Расчехляю купленного донора:

Зачищаю нужное и потрошу её плату:

Слизываю из микросхемы памяти модема дамп:

И таким же образом записываю в новую плату.
Раскатываю припой на микросхемах. Первый проход и срез лишнего скальпелем:

Потом ещё раз трамбую в лунки пасту паяльную, так же прохожу скальпелем и получаю вполне себе ровные контакты:

Сажаю все эт дело и проверяю. Сеть ОК, всё раб. Только есть лишнее потребление платы даже в выключенном состоянии. Да чтоб тебя...
Достаю теплый визор за питьсят косарей:

И смотрю:

50 миллиампер тока уходит в контроллер питания камер. Тот, что я уже менял в целях диагностики и естественно сразу ремонта. Ужос... Вот микра по факту неисправна, а работает) Меняю:

Ну и раз уже снова раскидал плату, заменю и нфс. Забыл в запарке про него, он тож привязан к процу:

Заново ошариваю раму:

Переписываю из старого мотора инфу серийников в новый, ибо вибра не работала:

Восстанавливаю true tone, так как Питерские специалисты этого не сделали:

Наверное заметили, что уже подготовил неавторизованную чиновскую проклейку дисплея:

Собираю, прошиваю для уверенности.
5 часов и готово))

Вот такой вот ремонт вышел. А изначально то всего там крышка разбита была и камеры не раб.
Итог: 19к ремонта. Из них 60% запчасти.
А почему заменил корпус а не крышку? Да психанул, так как разбил при установке и отдал корпус по цене замены крышки:

А вот замененные запчасти:

Ну верхушка платы останется для переноса процессора кому нибудь.

А ведь изначально я хотел сразу перенести все нужные микросхемы на верх платы, если бы не подкинул блок камер...

Не всегда ремонт бывает лёгким. Не, это тоже лёгкий и не такой редкий у меня, просто нужно думать и сопоставлять что куда и зачем.

В общем пришлось два раза делать перенос микросхем сначала на заведомо нерабочую с прыгающей сетью, а потом на рабочую, но заблокированную. Разбираться какой усилитель неисправен просто не хотелось.

Вот кстати фото её изначально работающей в корпусе платы:
