Владелец устройства носил в 2 сервисных центра и ни кто не смог установить в чем была проблема.
Принесли с проблемой что устройство не видит сеть и не возможно позвонить….
При первичном осмотре ничего не выявили.
После первичной диагностики поняли что нужно смотреть материнскую плату.
После согласования с клиентом по цене и работе

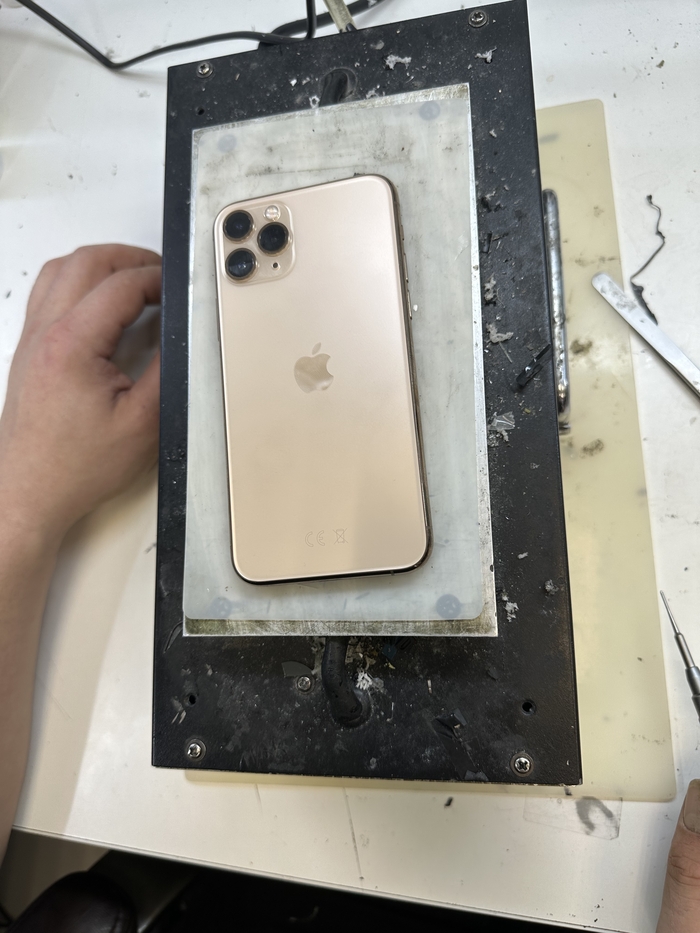

Приступаем к работе. Как обычно Греем аппарат и вскрываем устройство.

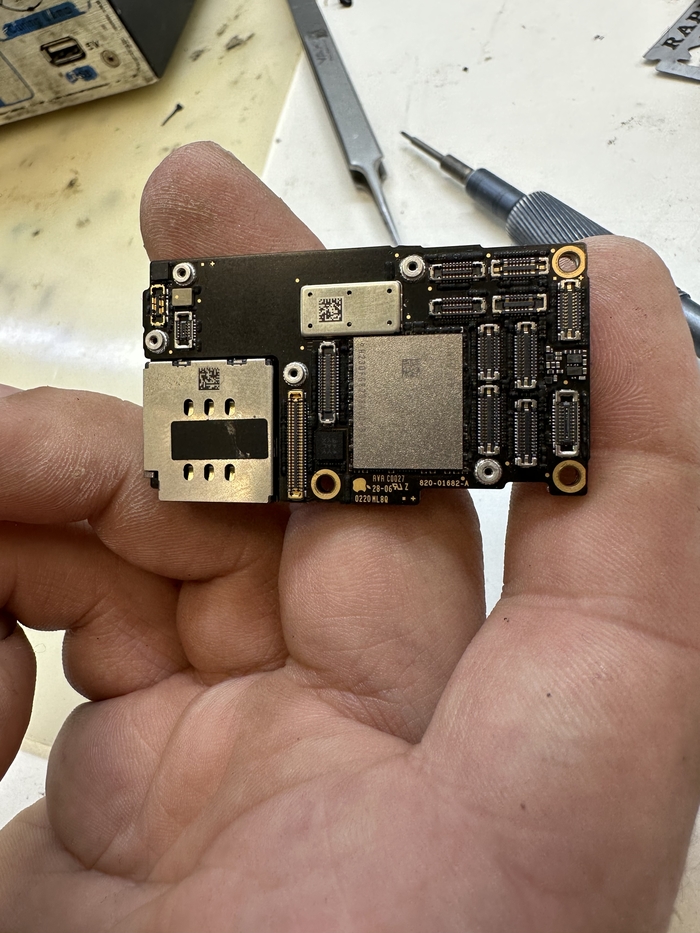

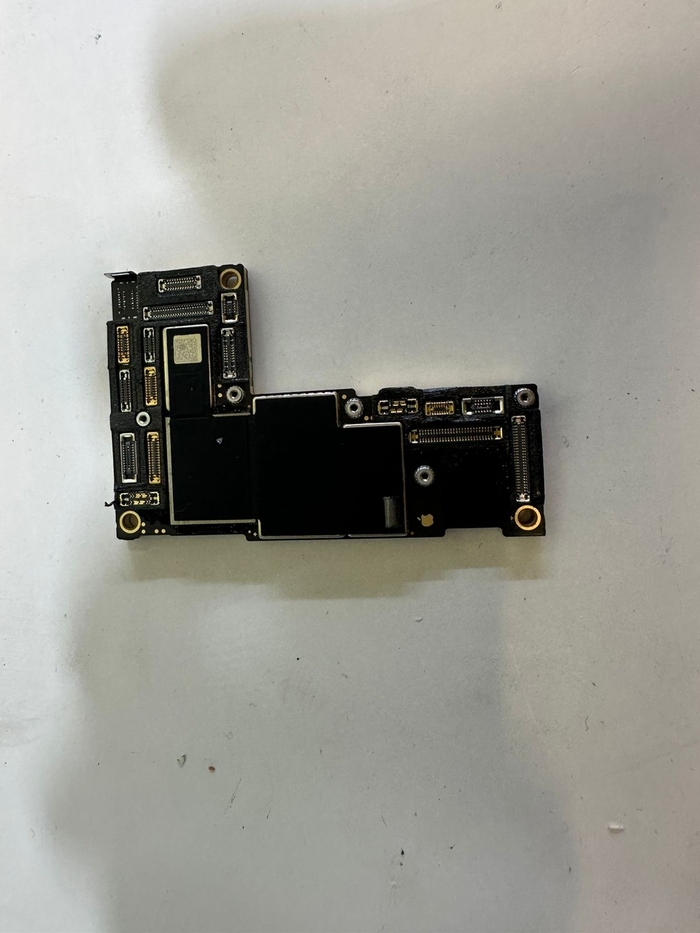

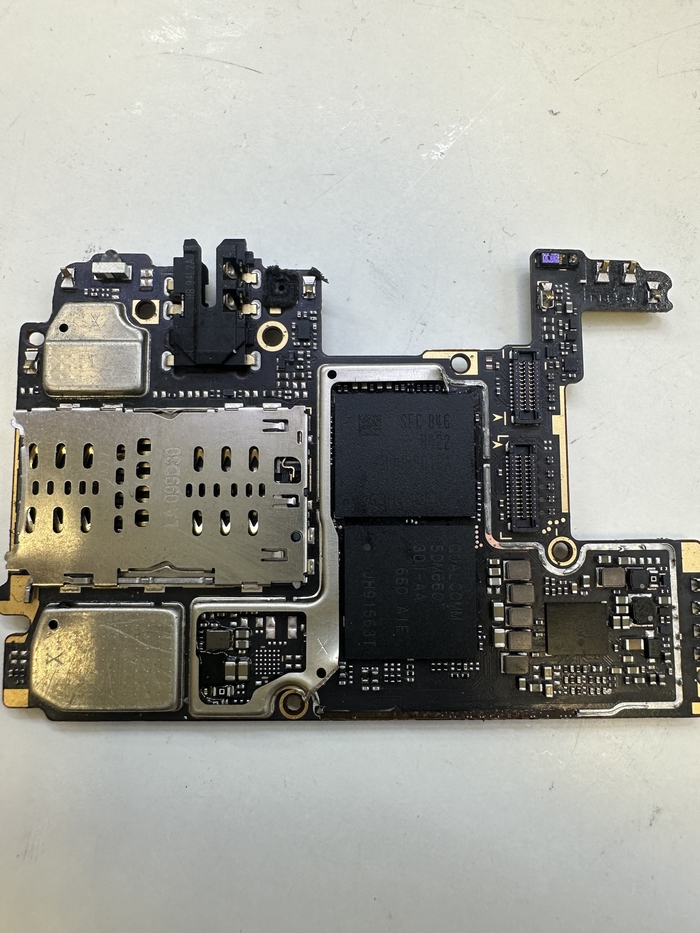

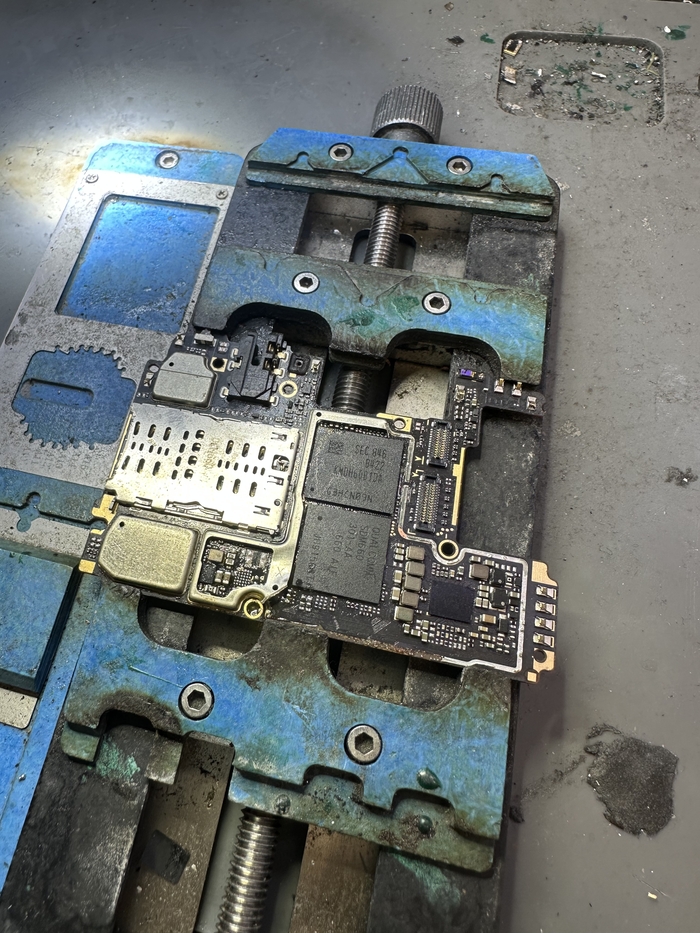

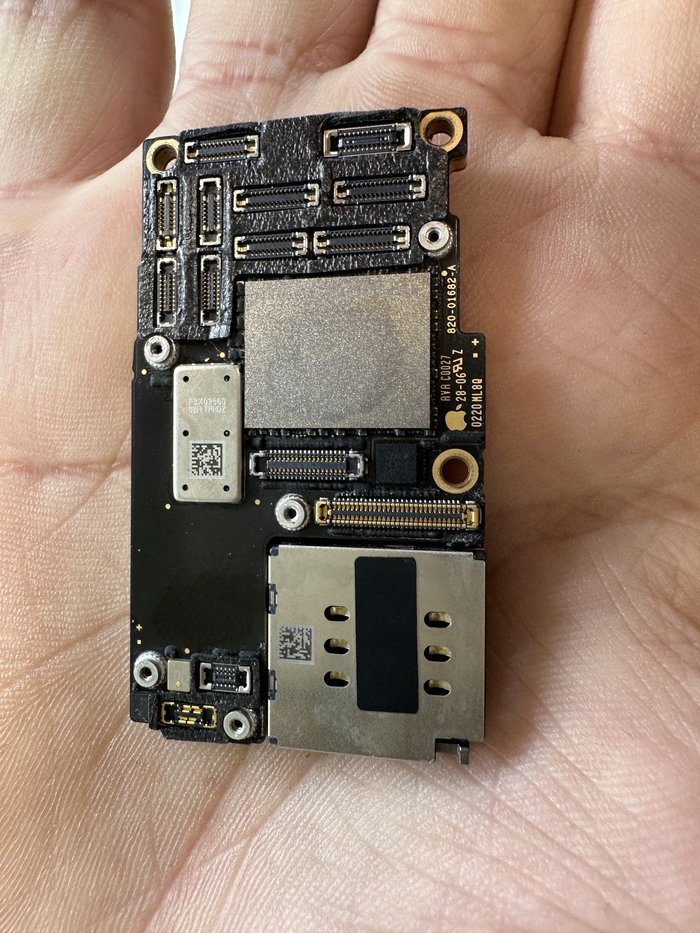

Осмотрев визуально видим что все отлично и сильных механических повреждений нет. Поехали дальше. После вскрытия вытаскиваем материнскую плату и приступаем к работе с ней. На фото можете посмотреть как она выглядит

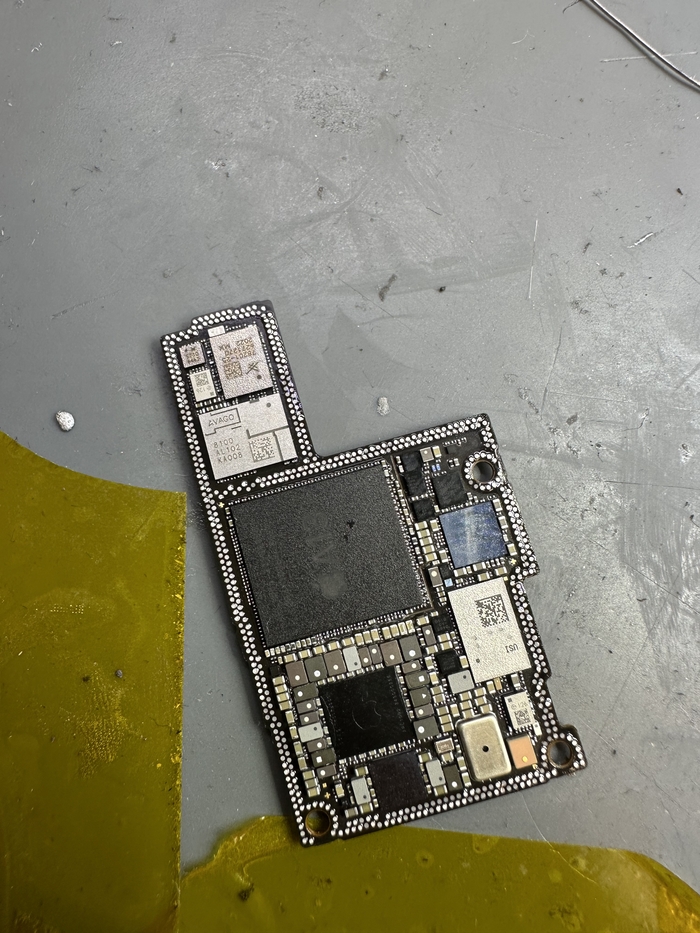

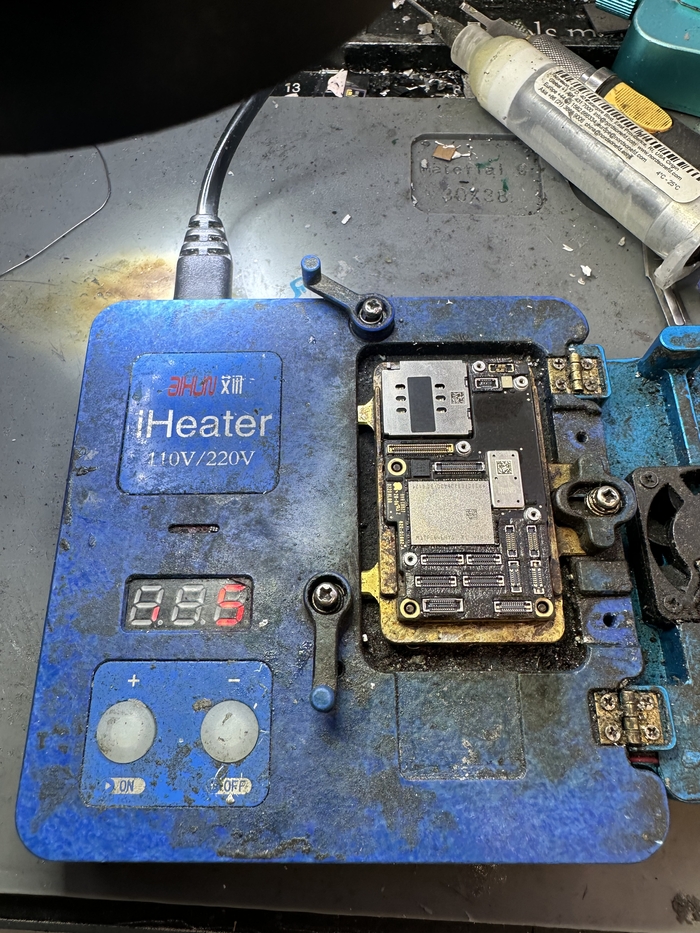

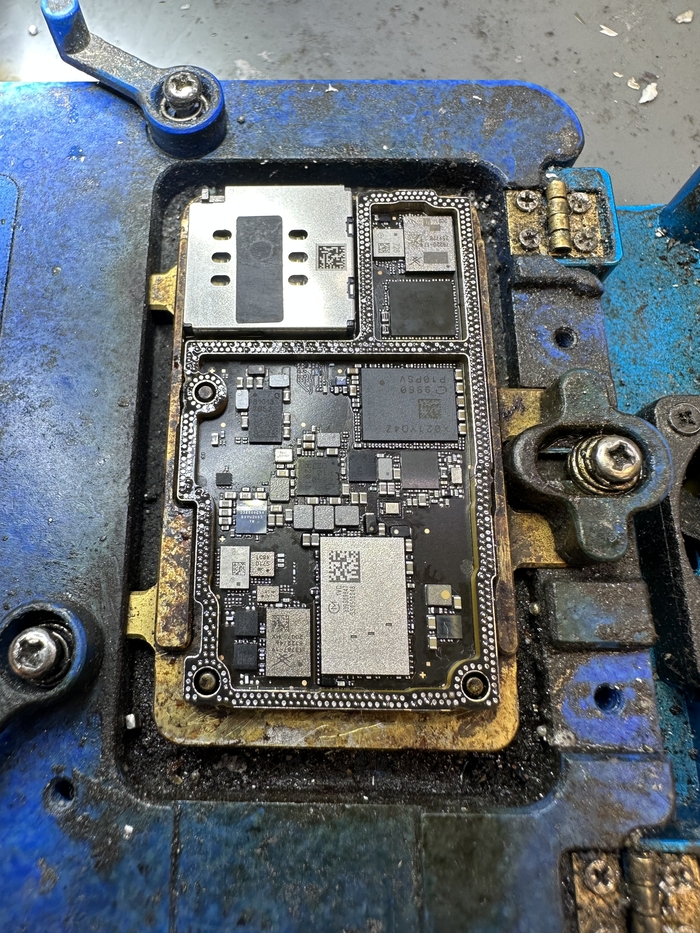

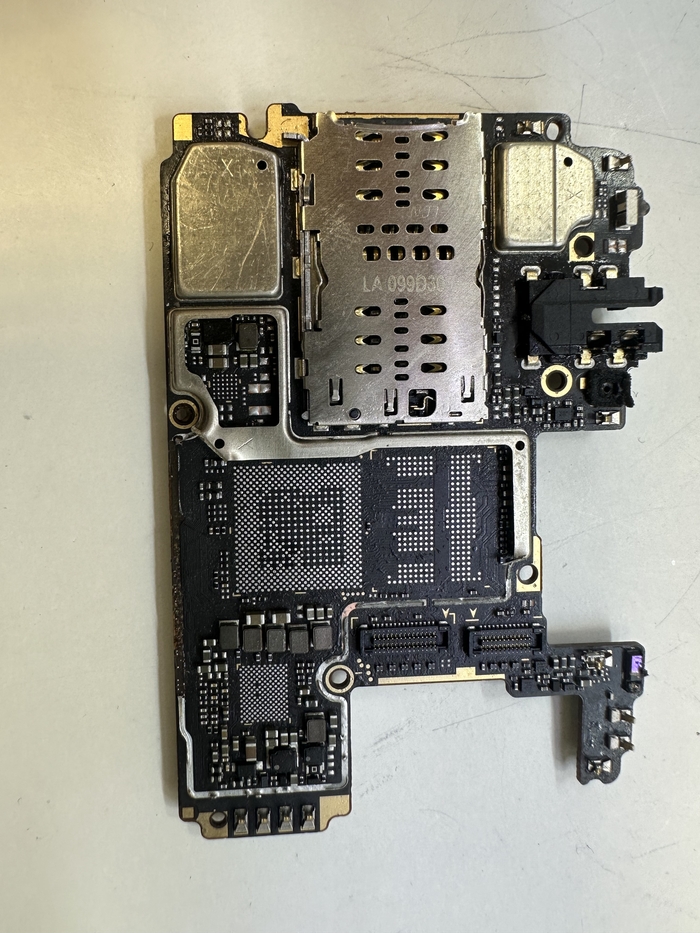

Далее мы нагреваем плату и половиним ее.

Типичная проблема по данному обращению - это пробитые усилители модуля связи.

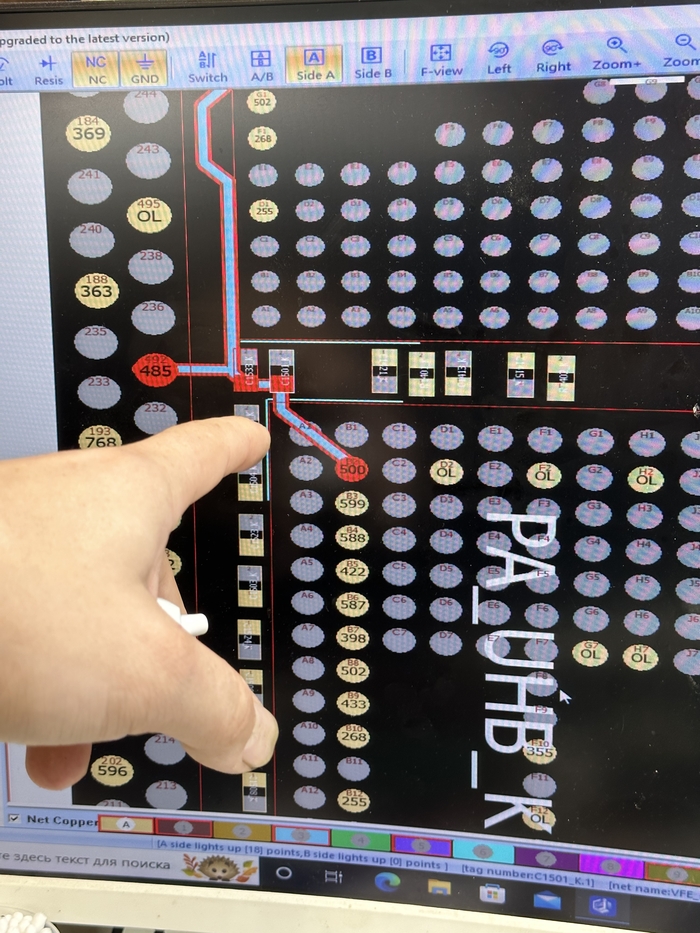

Поэтому меняем усилители чтобы устранить данную проблему . Прикладываем фото схемы что за усилители отвечают за связь.

Далее запаиваем новые усилители и спаиваем обратно плату.

Аппарат привезли в состоянии кирпича и требовалось достать очень важные данные.
Устройство пришло из другого сервиса,но как мы увидели его там не смогли поднять.

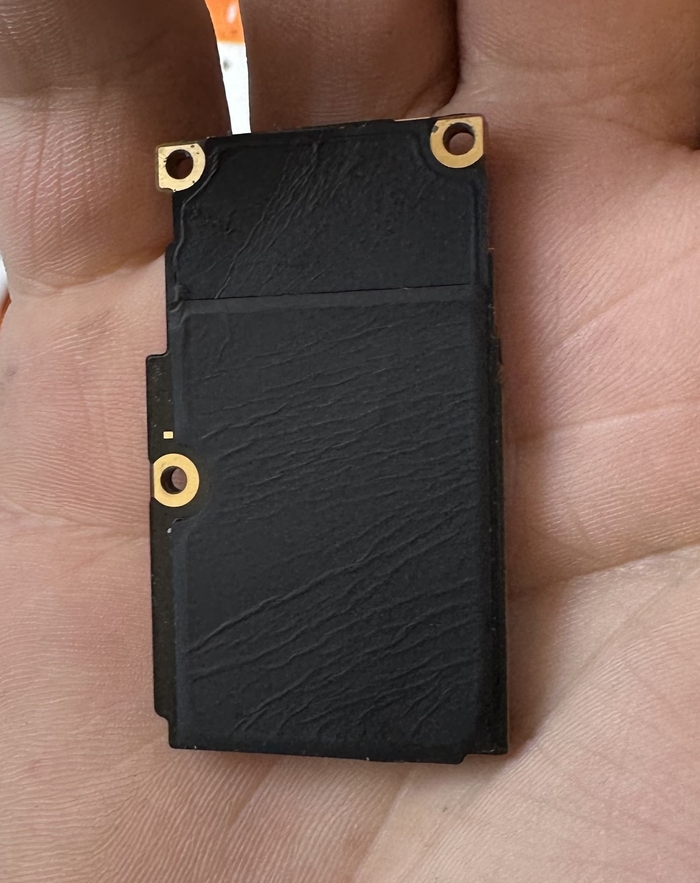

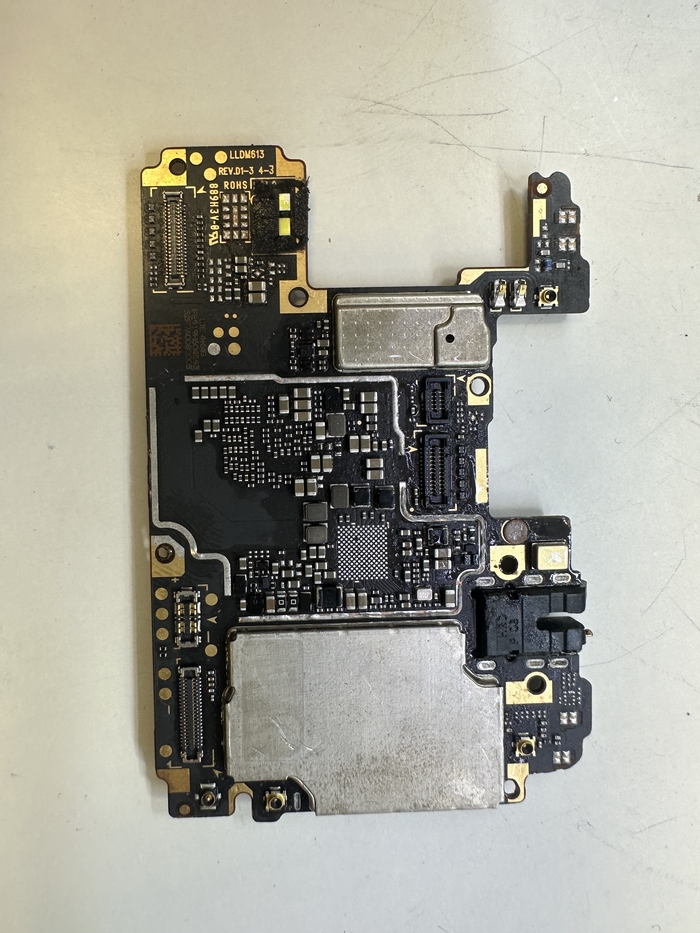

При первичной диагностике оказалось что дело в материнской плате . Мы обнаружили что там отвалился процессор и флеш память.
И так будет производить перекатку процессора и флеш памяти.

В видео можно подробнее посмотреть как происходит процесс работы.
Поехали….
Первым делом спаиваем флешку и процессор . Я грею на температуре 300-320 на среднем потоке воздуха.

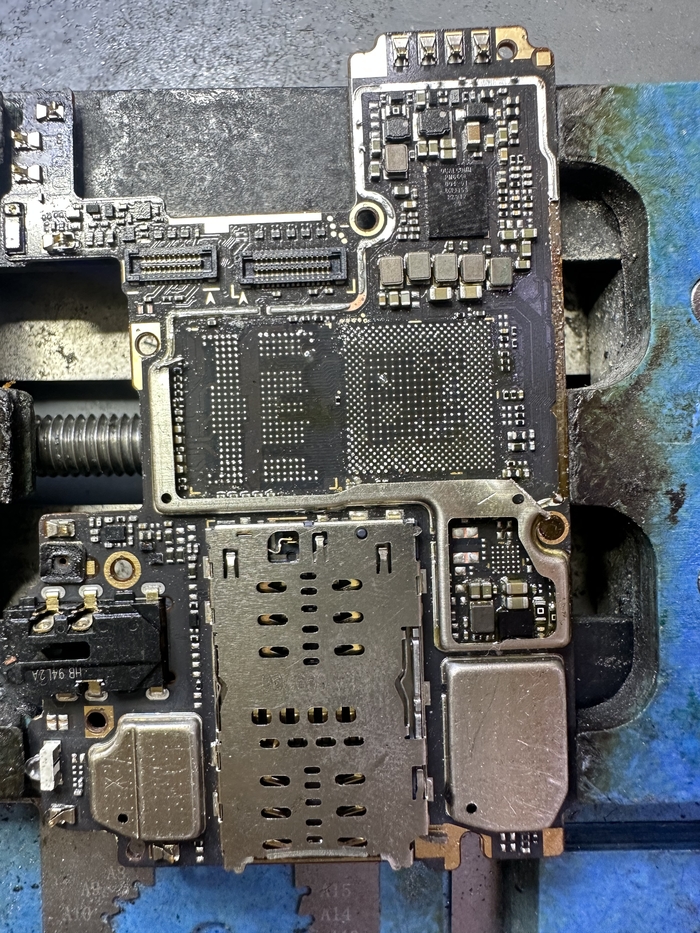

Следующим шагом : спаиваем контроллер зарядки и питания. Так как под ними тоже могла деградировать пайка. Зачищаем периметры где снимали микросхемы и подготавливаем к посадке.

Дальше зачищаем старый припой и клей на самих микросхемах . Подготавливаем их к посадке обратно на плату.

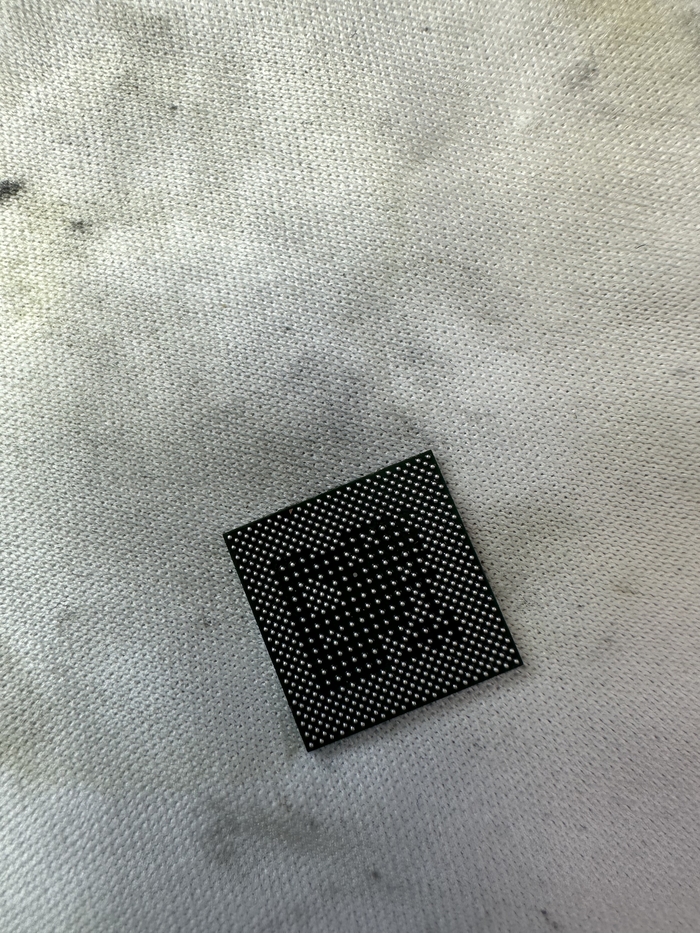

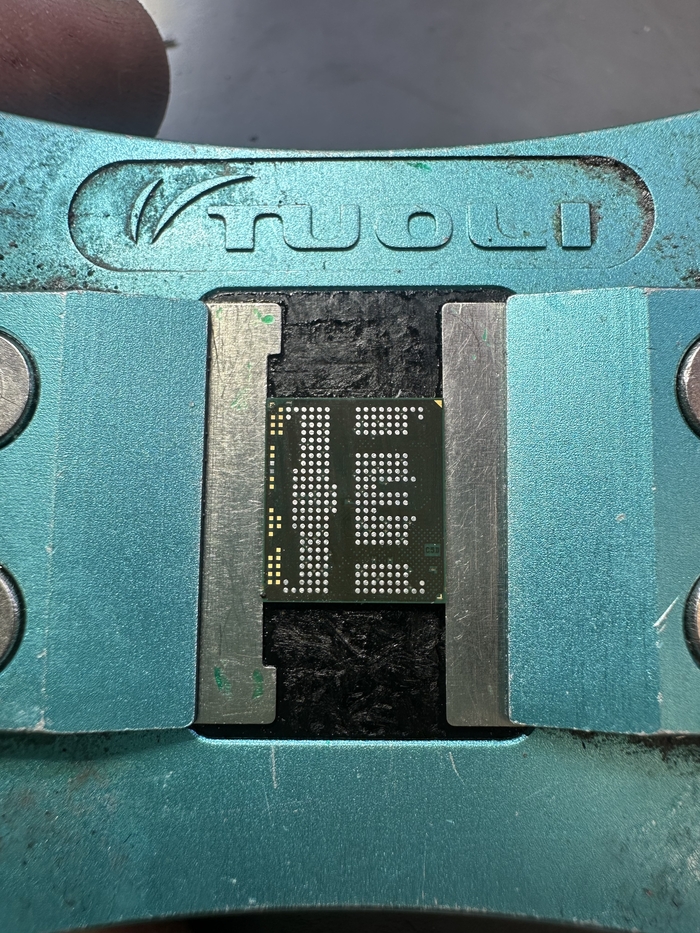

Накатываем шары на микросхему и садим на плату.

Результат вы можете узнать в видео.

Очень часто нам пишут клиенты с разных источников и каждому второму из них требуется ремонт на дому.
Сегодня хочу поговорить о том какой ремонт возможен на дому и как не попасться на горе «мастера» . Есть несколько категорий когда можно выполнить у клиента ремонт и я хочу написать про несколько из них :

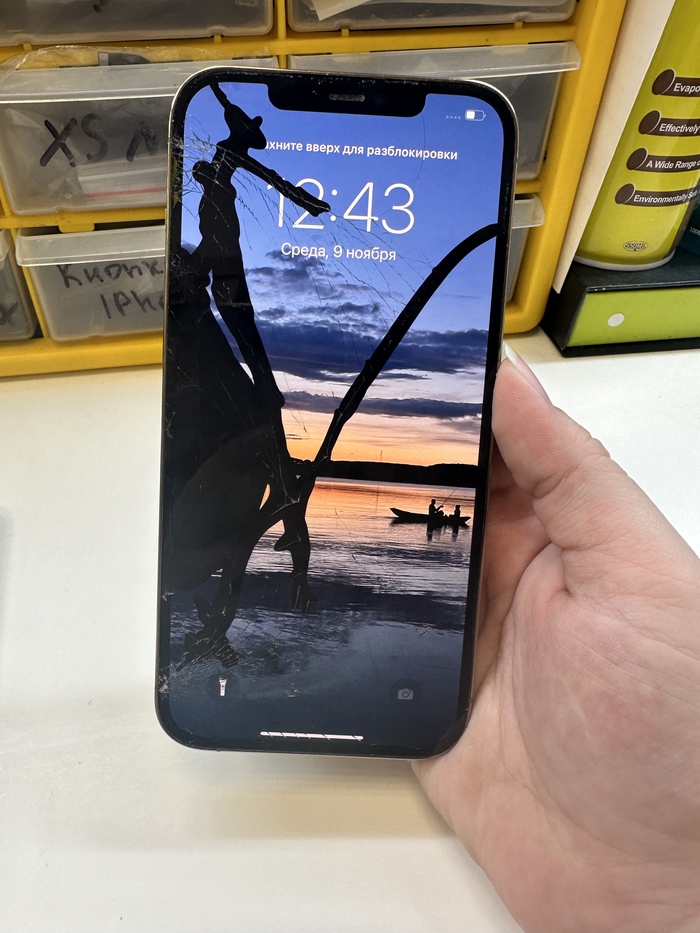

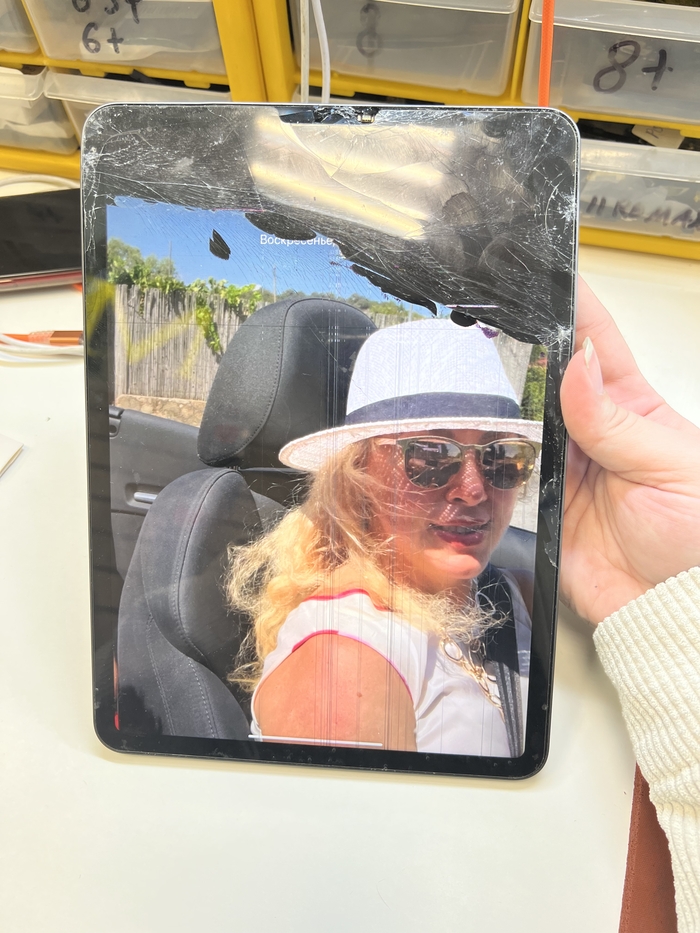

1. Замена дисплейного модуля на любом аппарате. Когда нужно менять дисплейный модуль ? Когда есть : цветные полосы ,чёрный пятна ,дисплей дает изображение с дефектами . В этих случаях меняется дисплейный модуль. Прикрепили фото примеров:

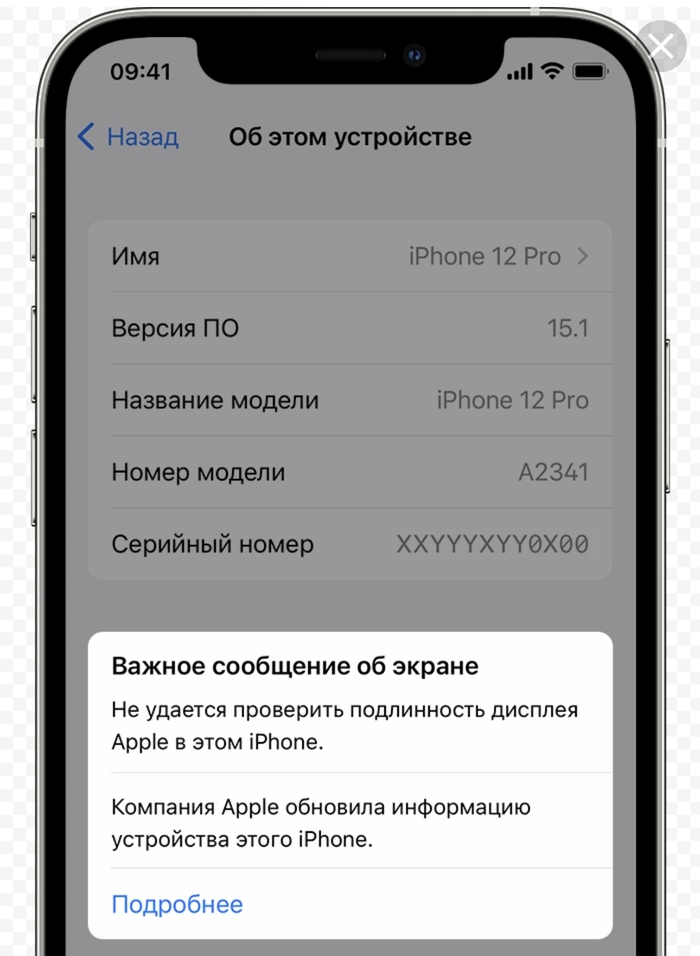

Интересный факт : Начиная с 11-х айфонов в настройках появляется уведомление . Это уведомление информирует пользователя о подленности детали в вашем устройстве. Данное уведомление на работоспособность устройства не влияет. Убрать его можно только при переносе родной микросхемы на другой Оригинальный дисплей . Если вам предлагают замену основного стекла,не ведитесь на это. В прошлых постах мы написали почему не возможна замена стекла на дому!!!!

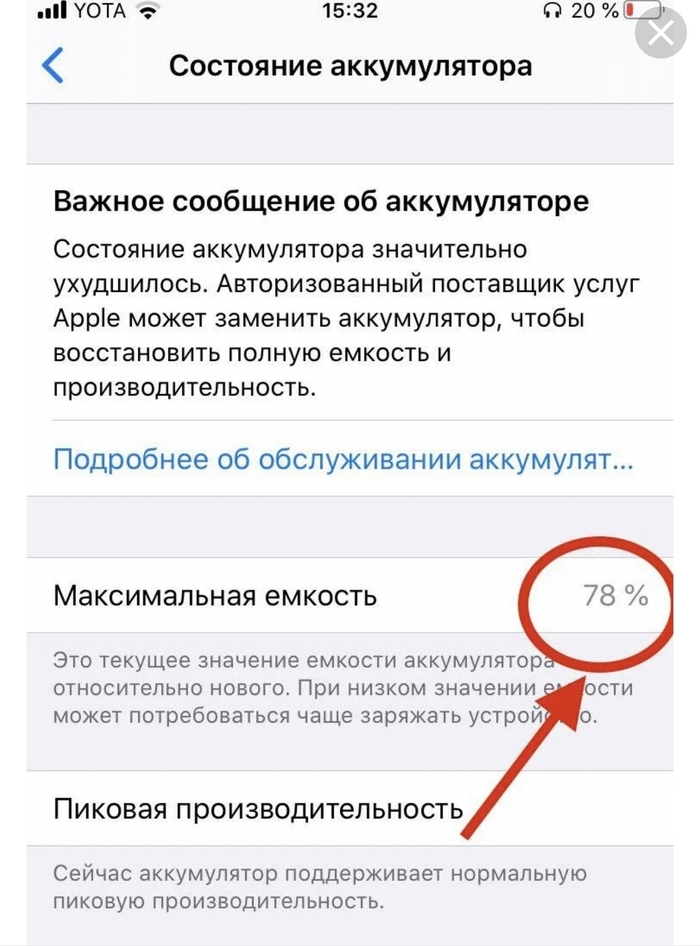

2. Замена аккумулятора на вашем смартфона. Как понять когда нужно менять аккумулятор на устройстве? Если у вас IPhone ,то смартфон сам покажет когда ему потребуется замена аккумулятора . У вас в настройках будет писаться « Важное сообщение об аккумуляторе» .

Опять же начиная с iPhone XS у них тоже есть микросхема ,которая отвечает за подлинность вашего аккумулятора. Именно поэтому если не перепаивать родную микросхему ,у вас будет так же уведомление в настройках.

Если у вас Android ,то тут не много проще . В среднем заводской аккумулятор хорошо держит аккумулятор 2 года. После он начинает быстро разряжаться.

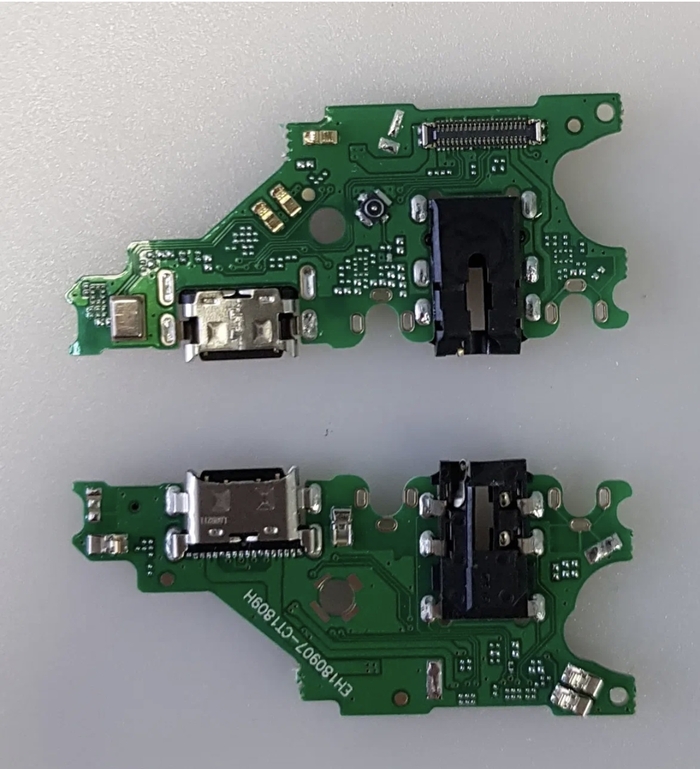

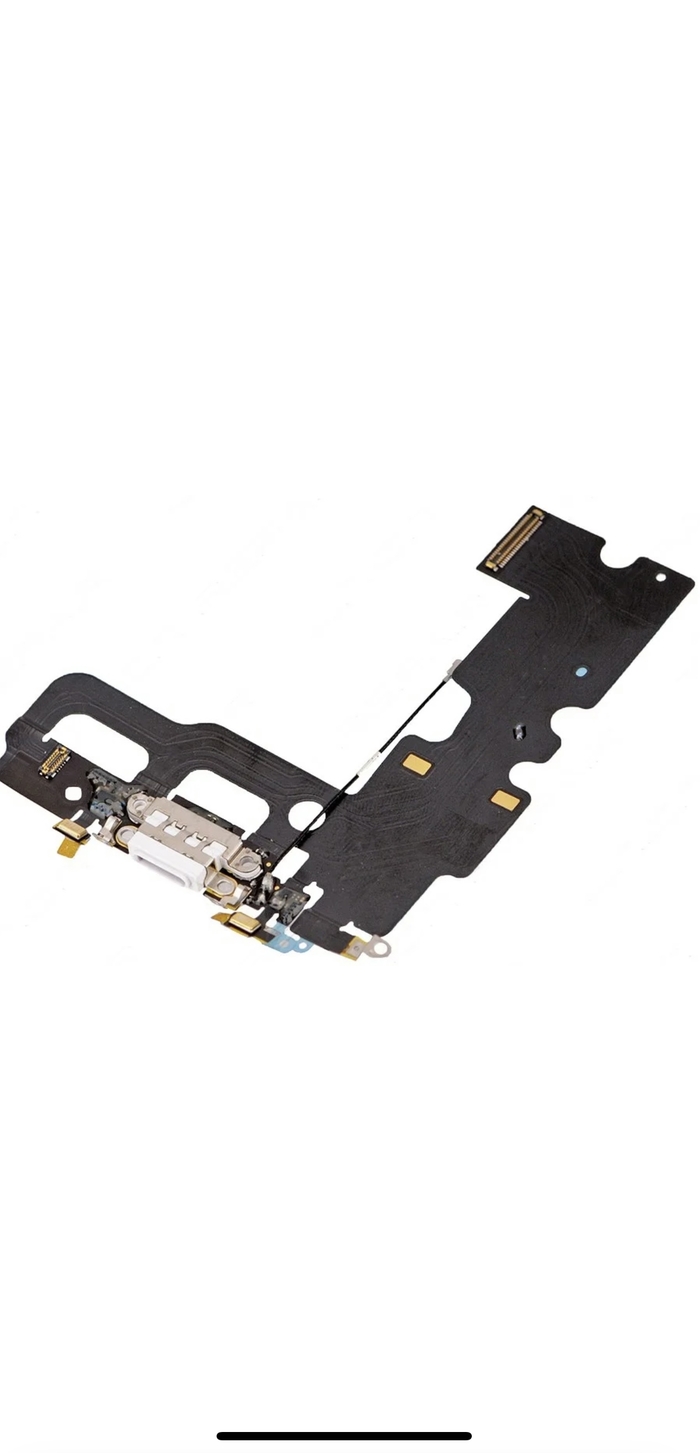

3. Замена Разьема зарядки . Это один из самых востребованных ремонтов ,после замена дисплея и аккумулятора. Этот ремонт не всегда возможно выполнить у клиента на дому (например с планшетами) . НО с телефонами гораздо проще решить данную проблему. На IPhone можно поменять нижний шлейф (см фото )

На Android не всегда выходит это (тут всегда индивидуальный случай). Можно поменять целиком нижнюю плату,но если есть возможность поехать в Сервис ,то это лучший вариант. Потому что нижняя плата отвечает за связь и в случае плохого качества у вас начнутся проблемы со связью.

Запомните : если у вас Iphone и вам кто-то скажет что уведомление со временем пропадёт не стоит верить этой информации!
Напишите свои истории в комментариях какие ремонты производились у вас ?
На все возникающие вопросы всегда готовы ответить!
Предоставляем скидку на ремонт)

Все знают этот аппарат и почти каждый кто занимается переклейкой знает какие нюансы есть.

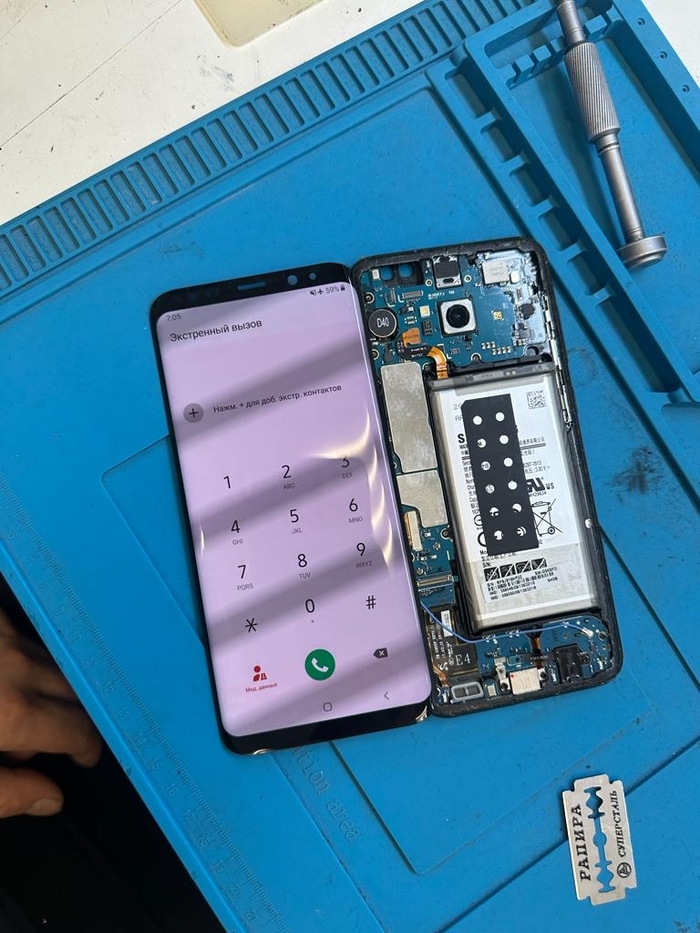

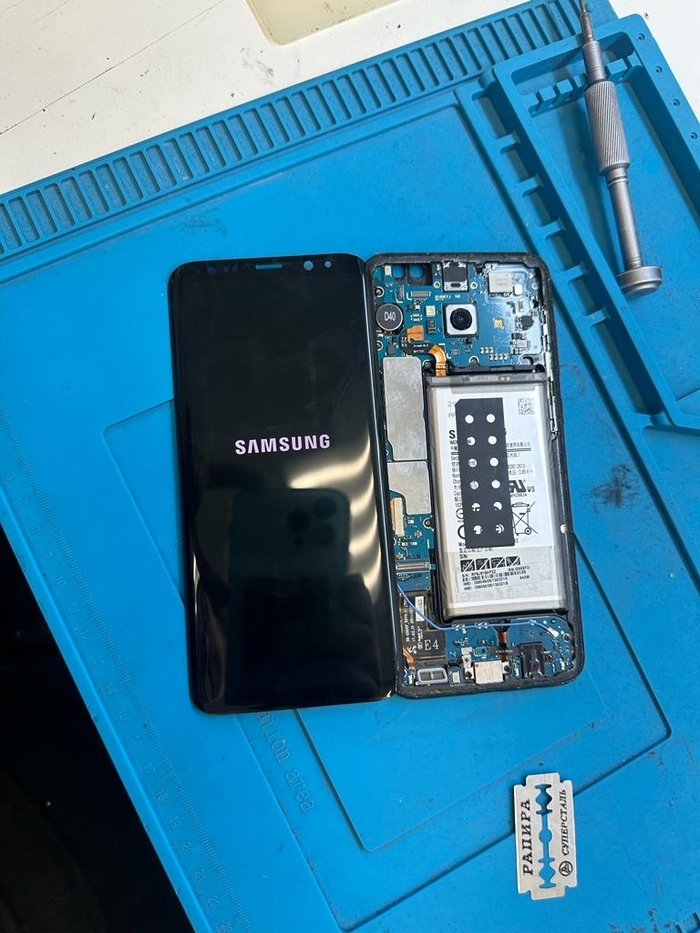

И так вот наш пациент: всеми знаменитый Samsung S8.

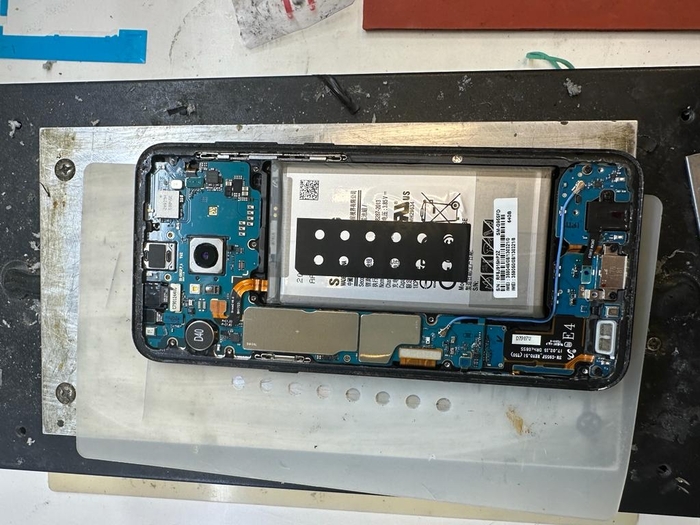

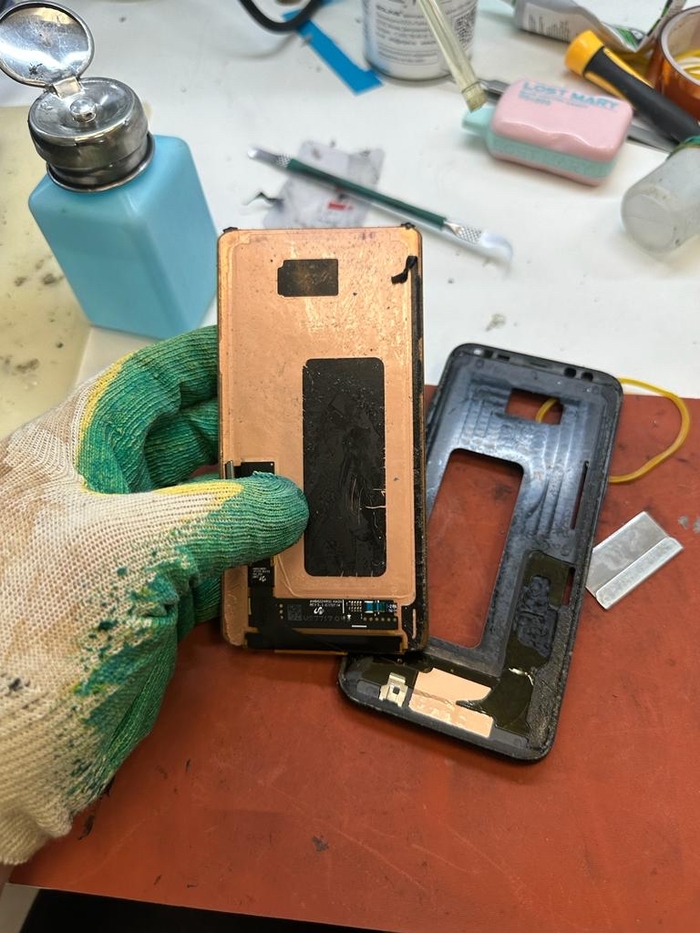

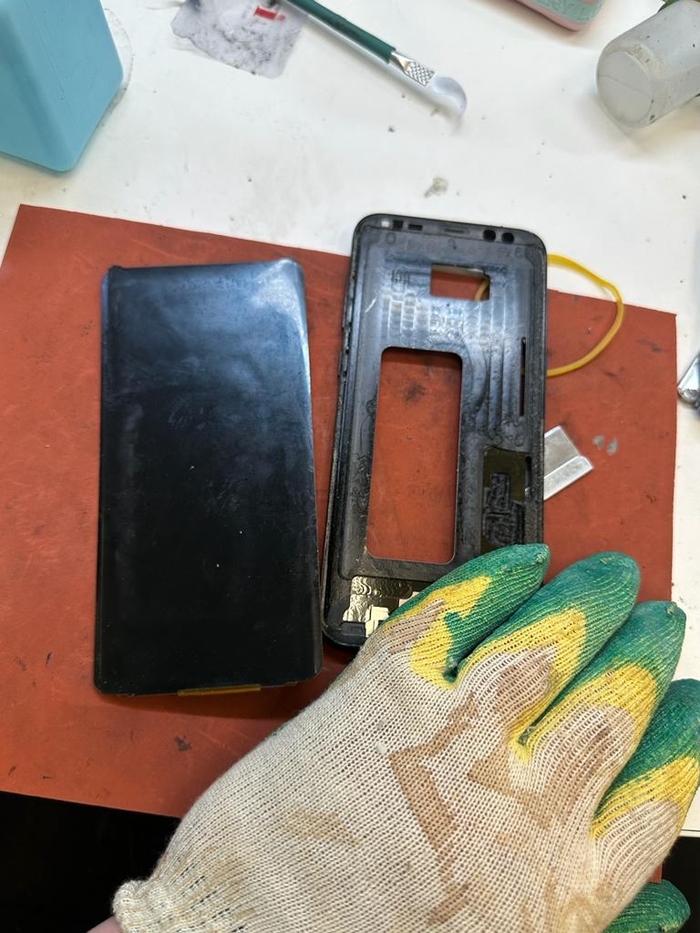

Подготавливаем телефон с разборке и срезке. Греем на 85 градусах и снимаем все запчасти что находятся в корпусе.

Дальше самое интересное :

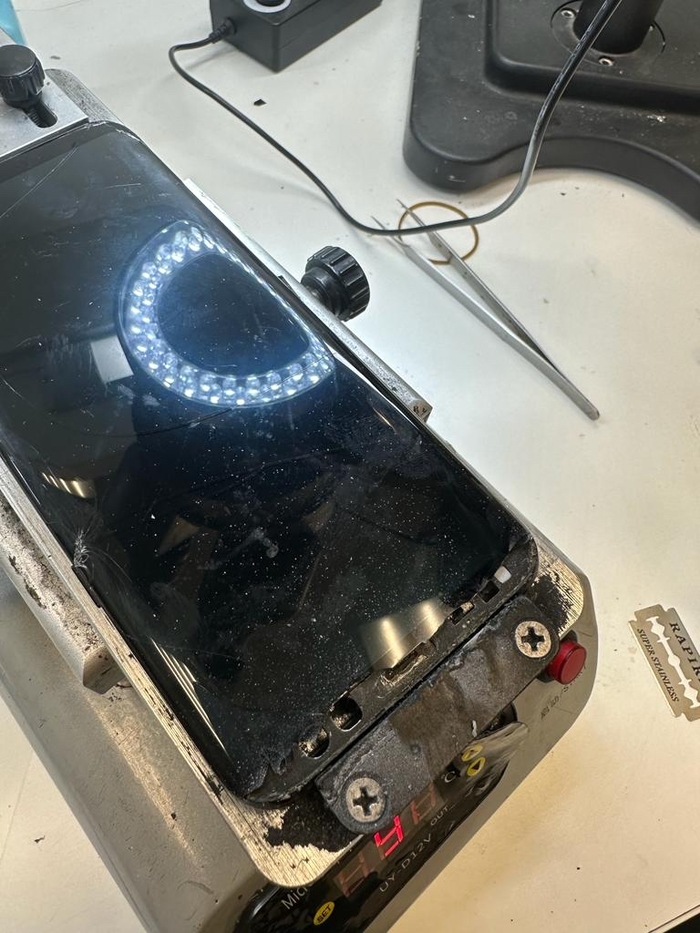

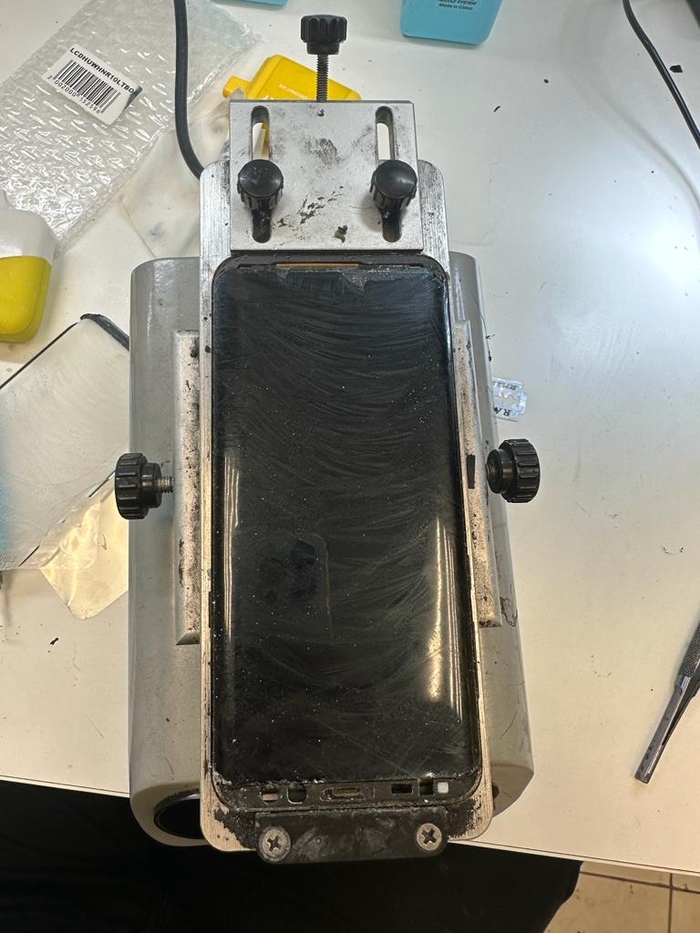

Подготавливаем матрицу к с срезке стекла.
Я пилю Бор машинкой края чтобы легче было завести струну и не повредить поляризационную пленку ,а так же матрицу.

Полный процесс срезки стекла вы можете увидеть в видео

После срезки выкликивает матрицу и подготавливаем к ламинации

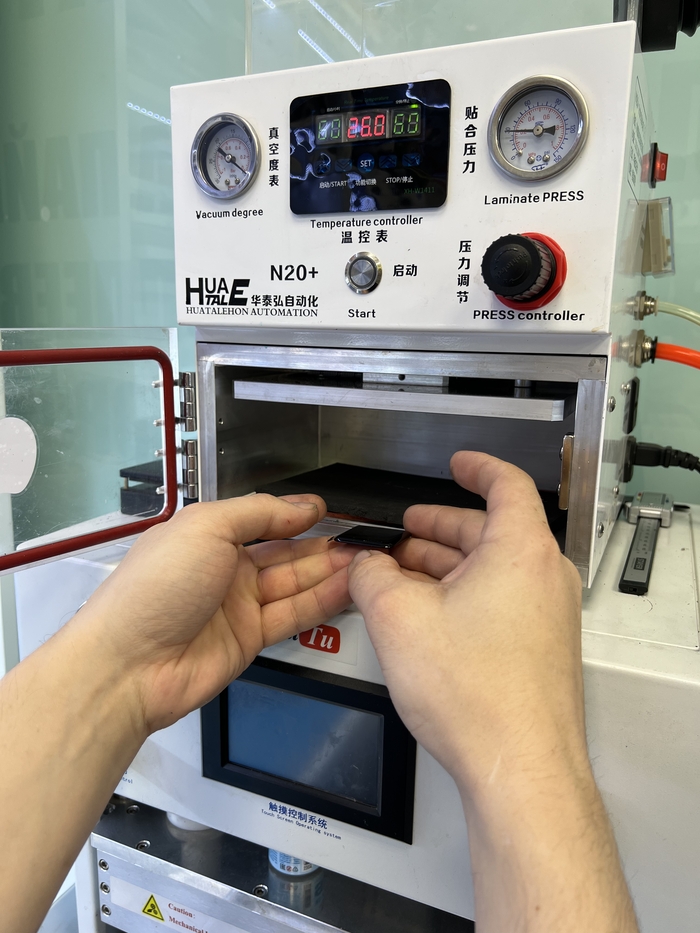

Центруем нашу подготовленную матрицу с новым стеклом и пресуем ее .

✅✅✅Все готово осталось только проверить ✅✅✅

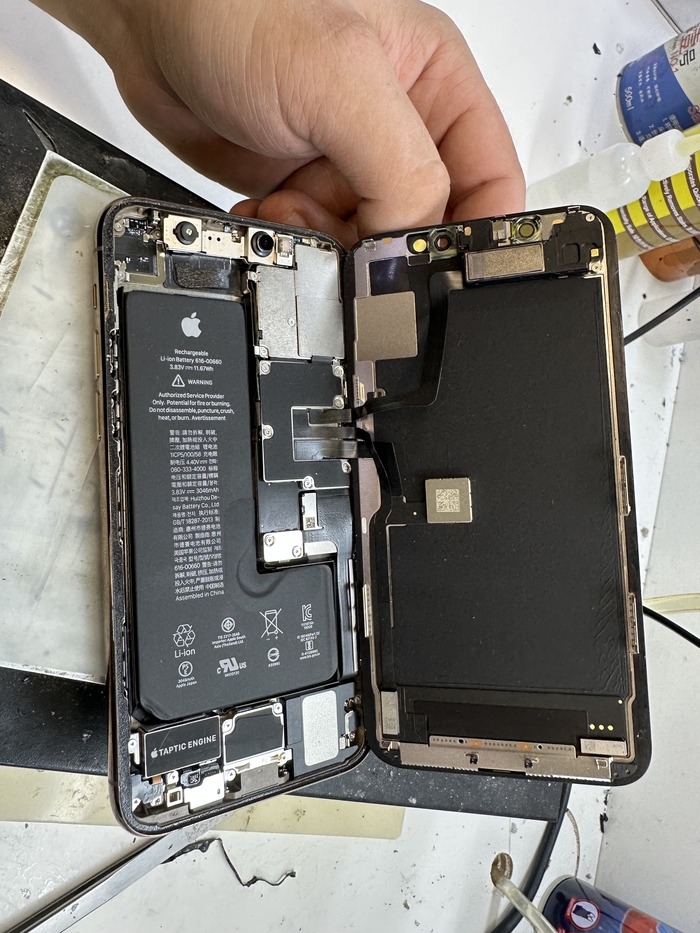

В этом случае наш инженер съездил на выездной заказ к клиенту и поменял дисплейный модуль в обмен на его битый.

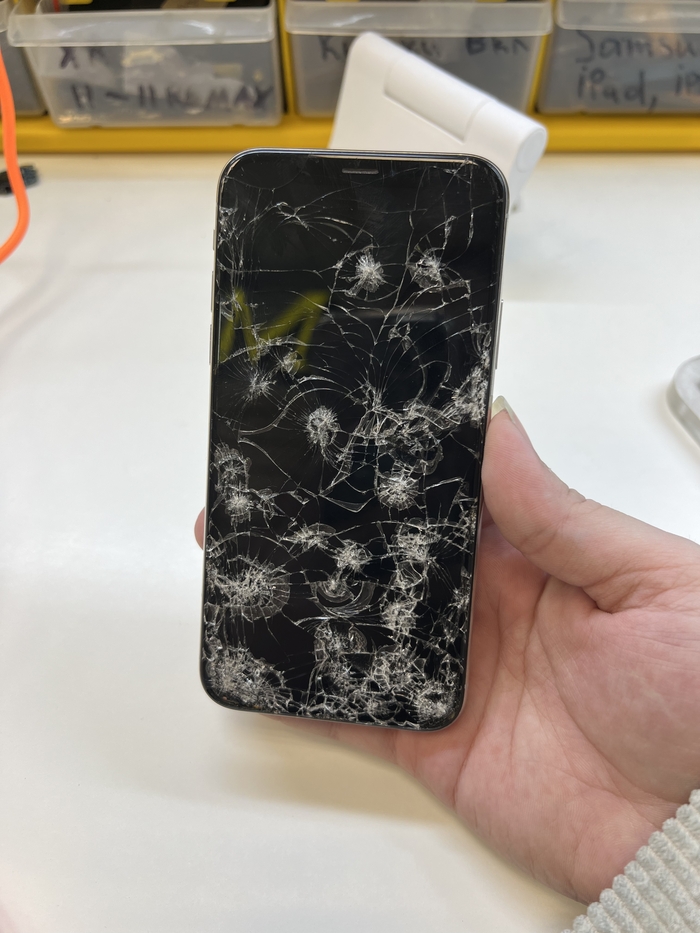

Данные вариант возможен и очень часто практикуется на выездных заказах так как это очень удобно клиенту. И так клиент доволен,теперь приступим к переклейке стекла. Первым делом проверяем дисплей на наличие дефектов и на работоспособность тачскрина.

Подготавливаем модуль к срезке стекла.

Перед срезкой стекла требуется снять рамку дисплея и уже после снятия рамки можно срезать стекло .

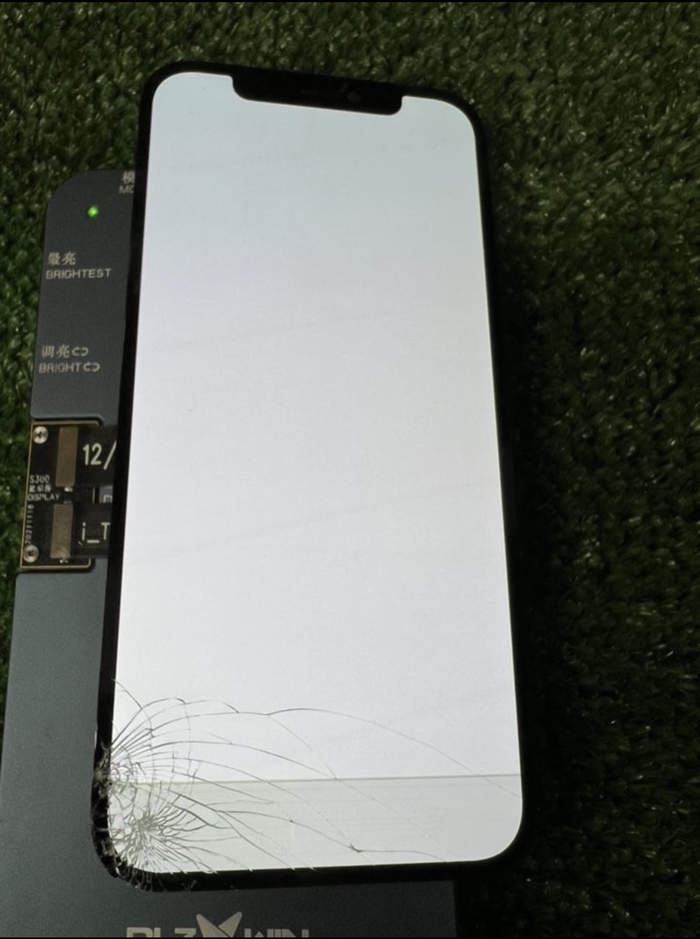

Проверяем модуль после срезки стекла на личинок дефектов и на работоспособность тачскрина.

Так как разбитие было сильной тачскрин перестал реагировать на касание в месте где мелкая щепка была. Значит будем меня тачскрин.

Срезали тач и подключаем на проверку новый с микросхемой чтобы посмотреть нет ли обрывов на нем.

Если все хорошо ,начинаем подготавливать матрицу к ламинации с новым тачскрином.
Интересный факт: С 11-х айфонов тачскрин бывает 2-х видом с микросхемой и без. Данная микросхема отвечает за касания и уведомление в настройках,о том что менялся дисплейный модуль. При замене тачскрина спаивается родная микросхема с неисправного тачскрина и сажается на новый тачскрин. В этом случае не будет уведомления в настройках или как все говорят «ошибки» в настройках о подленности дисплейного модуля.

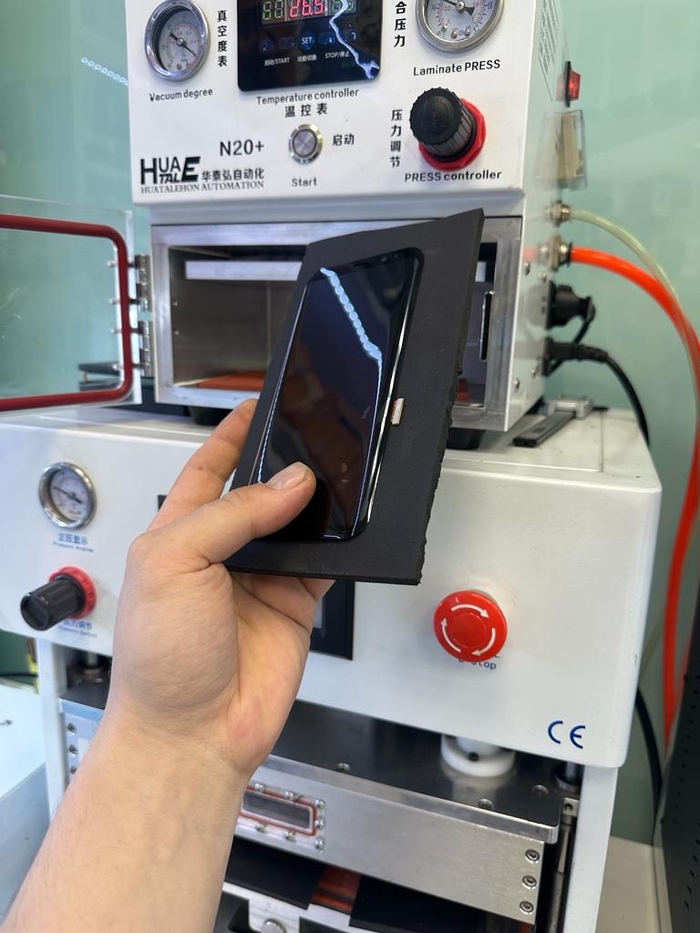

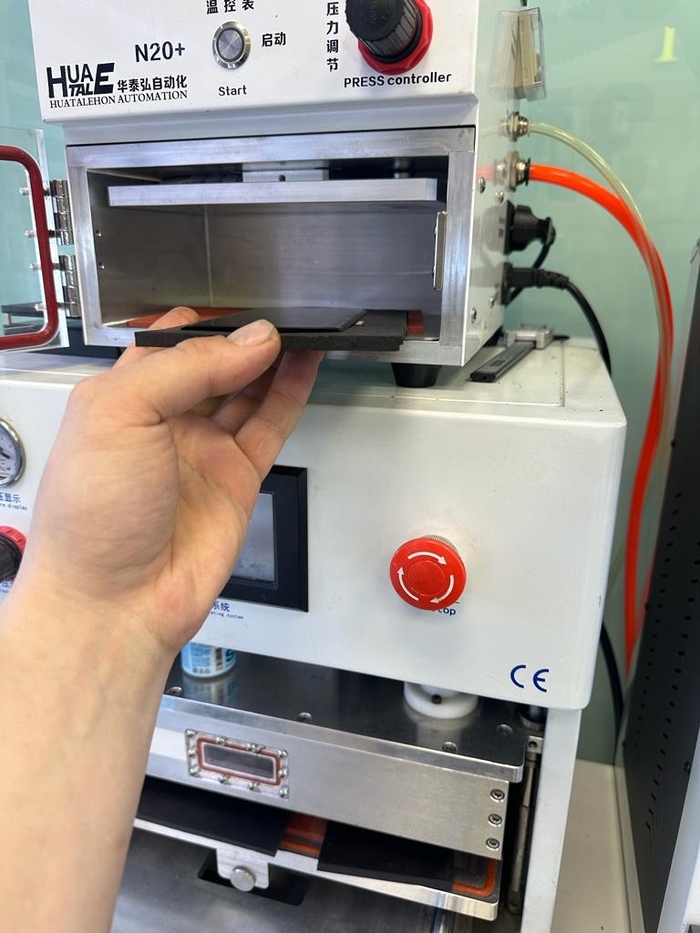

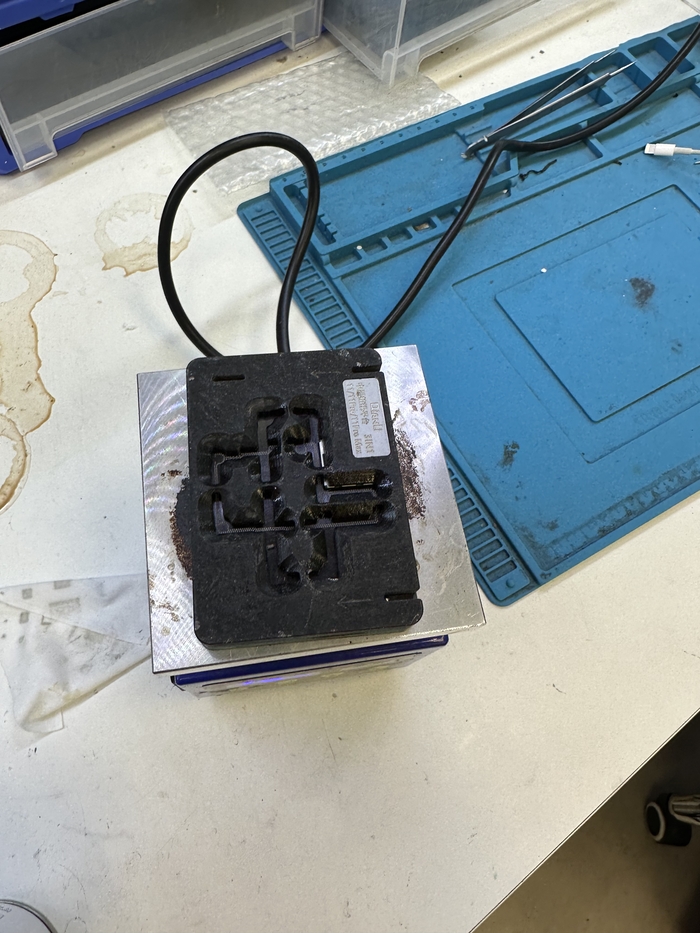

После всех проверок цинтруем матрицу с тачскрином (я всегда делаю это в специальных формах ) и в пресс закидываем.

После ламинации проверяем тачскрин

Все отлично 👍

Каждый мастер по Переклейка стекла сталкивается с проблемой когда клиент хочет чтобы к нему приехали с оборудованием и переклеили стекло.
«Ведь это так просто;мне уже так делали» - говорили клиенты. Конечно в теории это можно сделать,но цена будет космическая и спроса не будет. Технологию по переклейке стекла придумали чтобы :1)сохранить родную матрицу ;2)сэкономить денег клиенту. Так почему же нельзя переклеить стекло на дому ? И так эта рубрика для наших дорогих клиентов!
Рассмотрим переклейку Apple Watch 3/38.

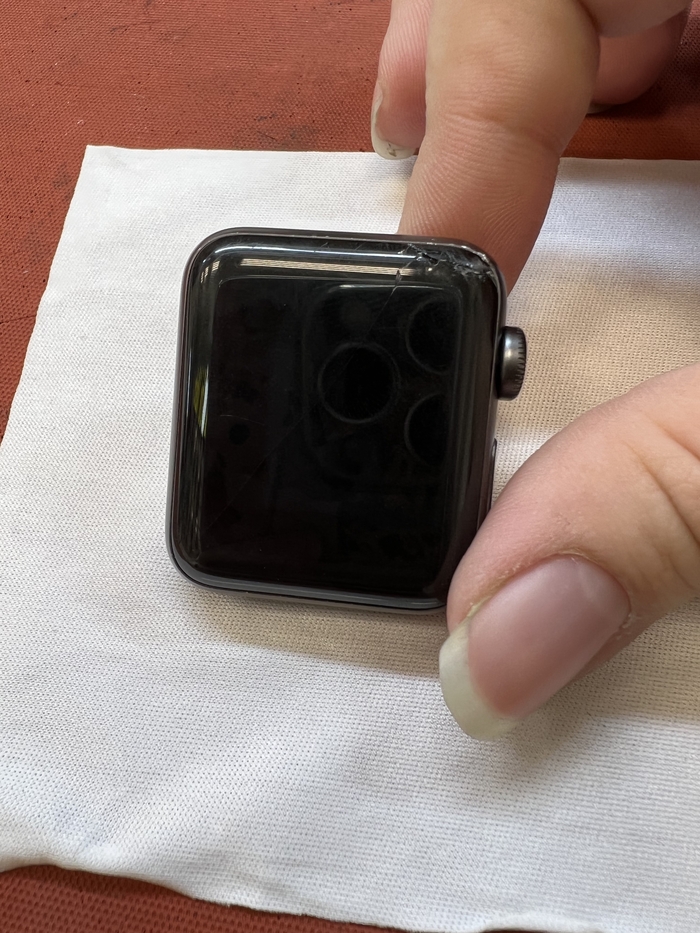

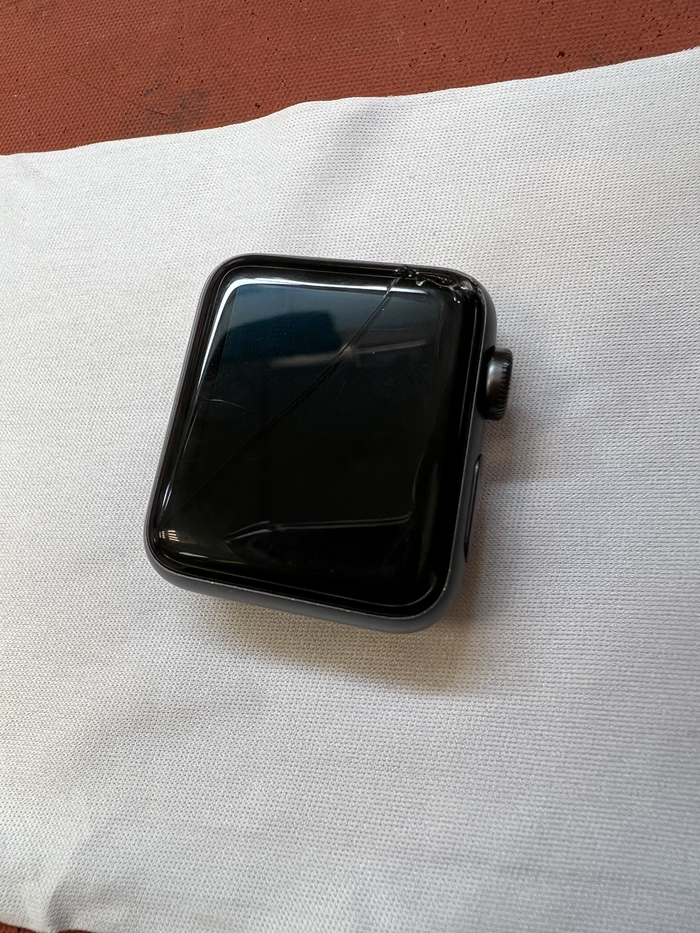

На фото можно увидеть как они разбиты у клиента.

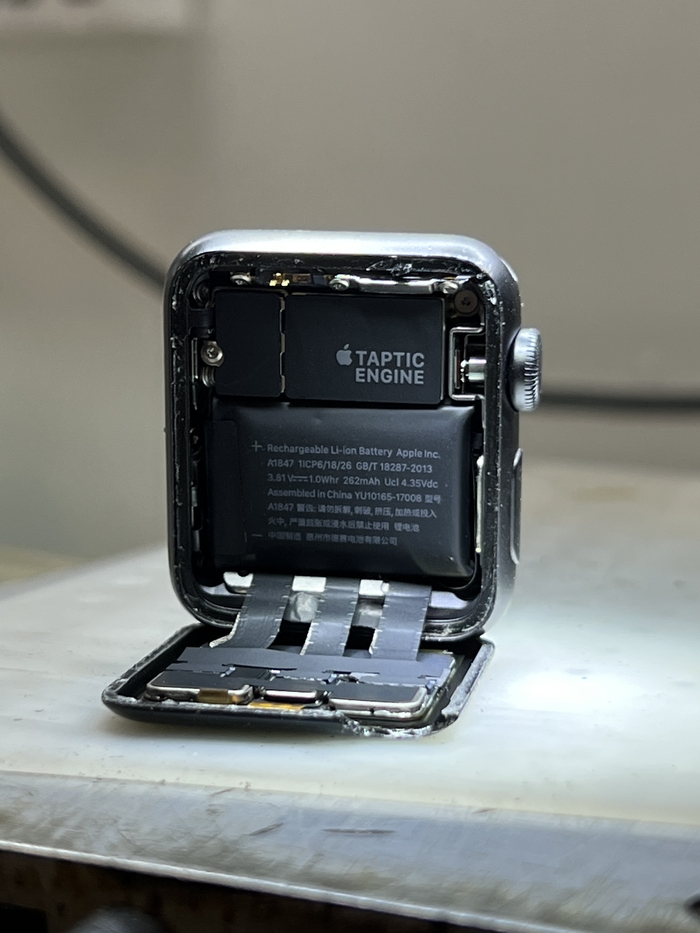

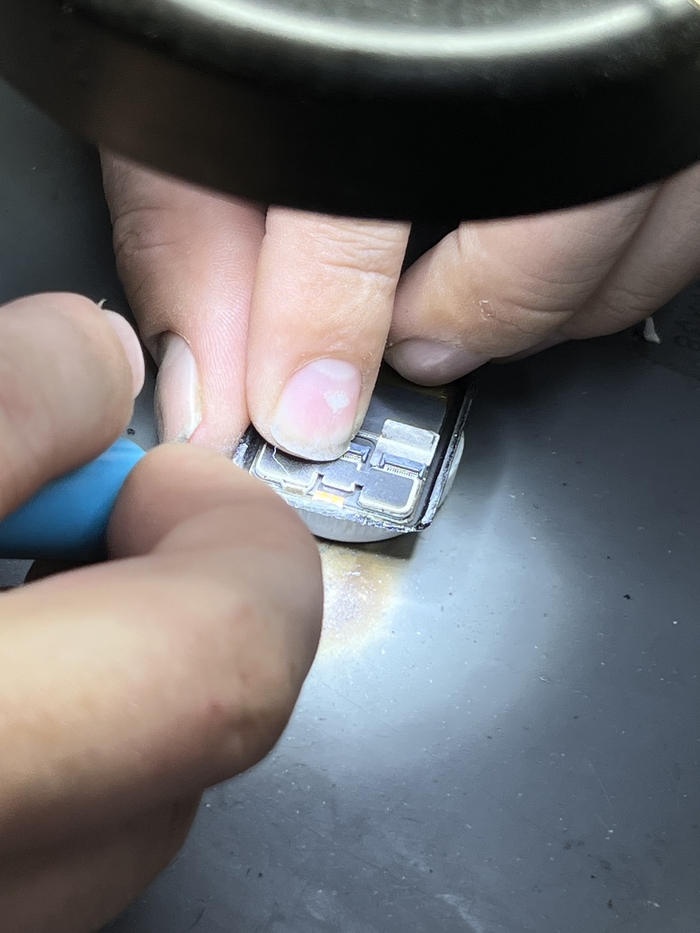

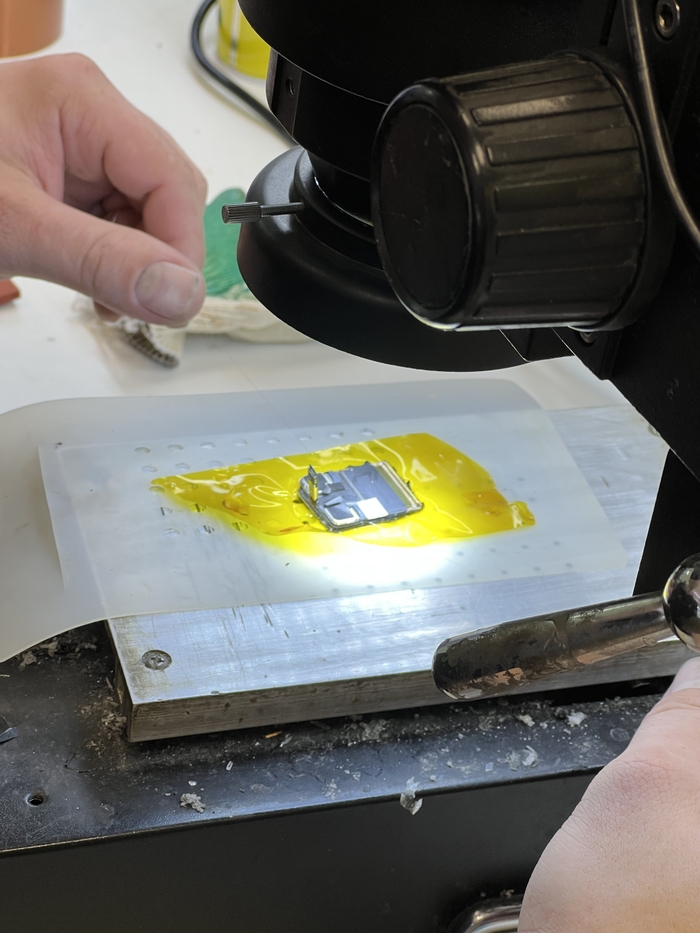

Первым делом стоит отметить что переклейка Apple Watch сами по себе в переклейке стекла не простые. Приступим к работе : первым делом прогреваем часы на сепараторе на 80 градусах 10-15 минут. Самое трудоемкое это поднять дисплей чтобы не повредить его. Чем сильнее бит дисплей,тем больше времени уходит на поднятия дисплейного модуля. Большую часть работы проводится под микроскопом для улучшения качества работы и безопасности.

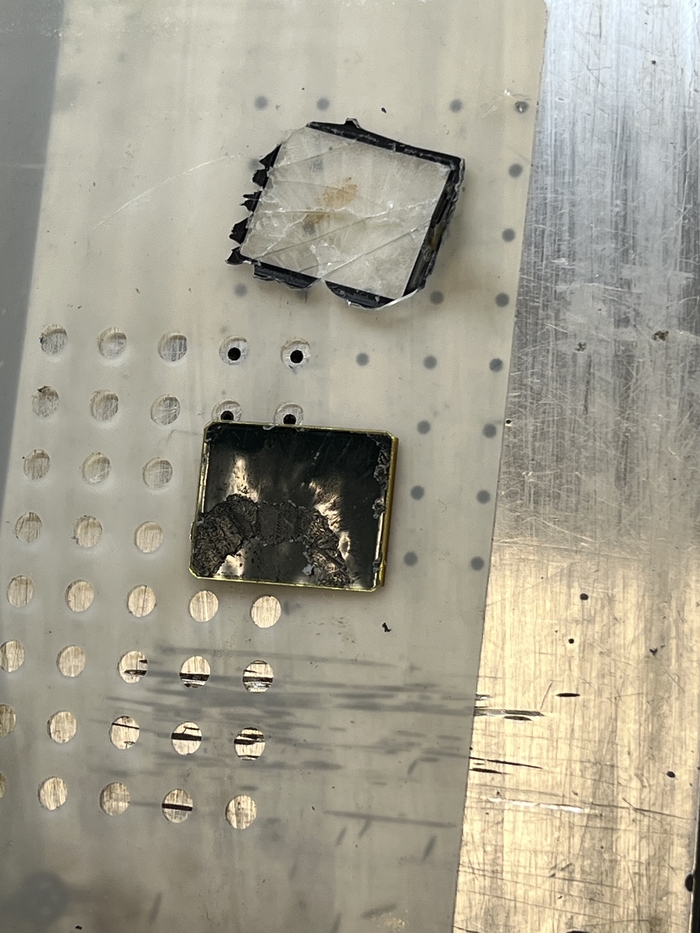

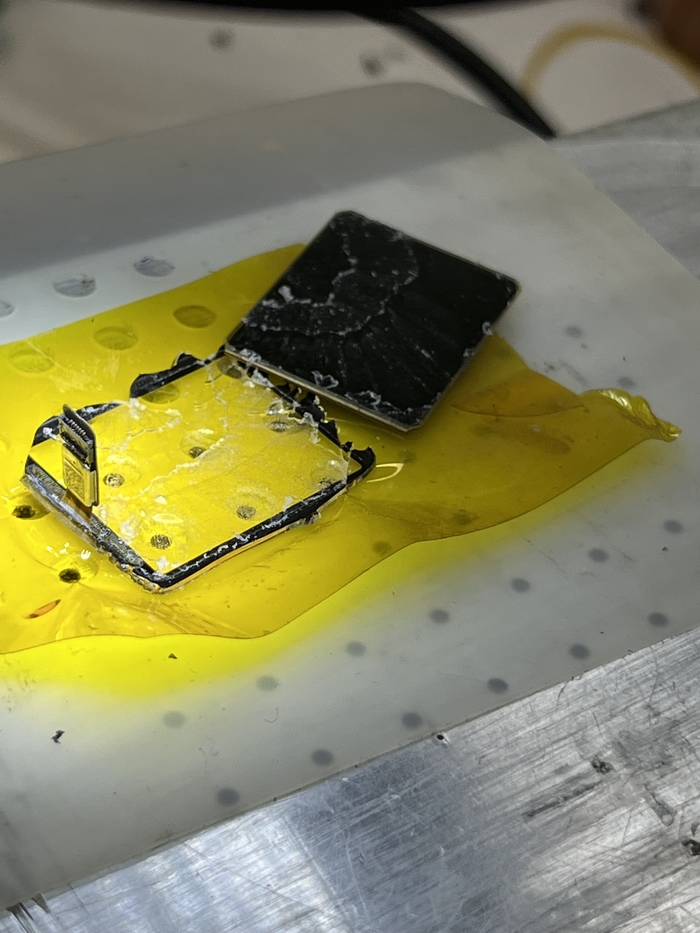

После поднятия дисплейного модуля я начинаю спиливать стекло чтобы при срезке стекла не повредив поляризационную пленку и матрицу.

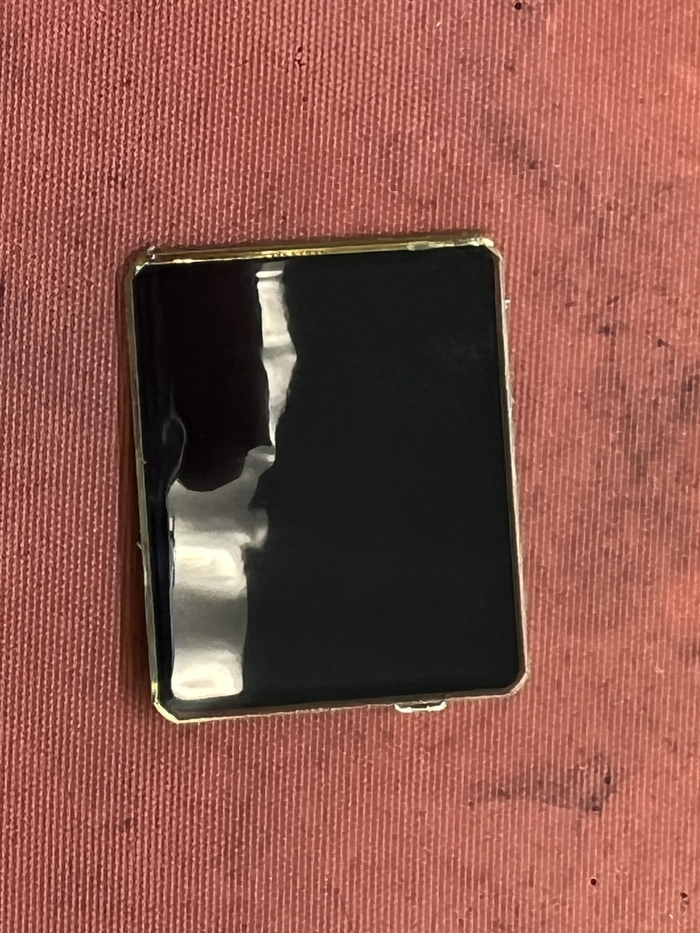

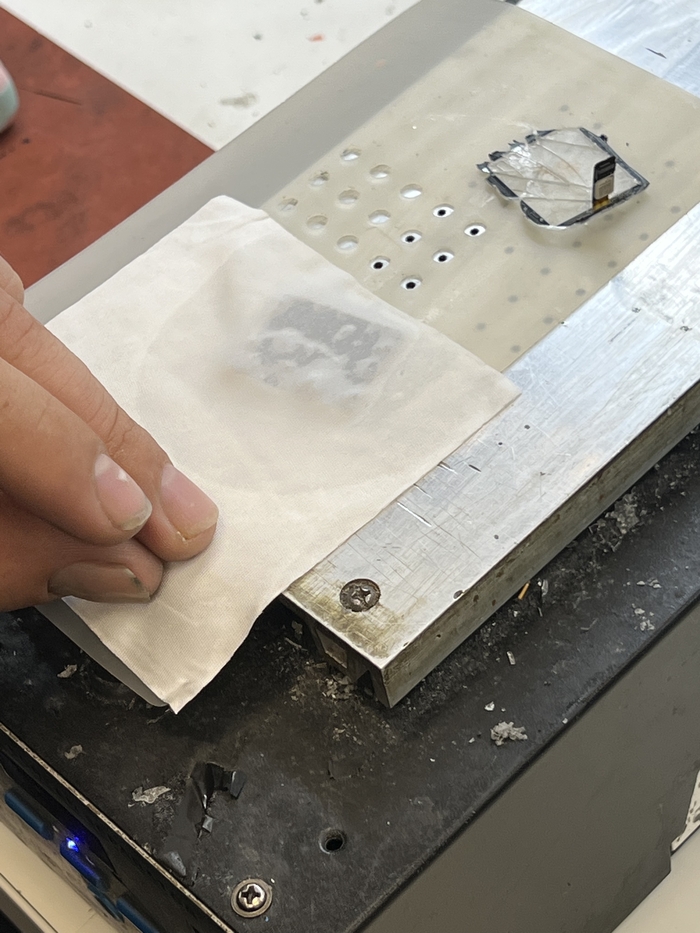

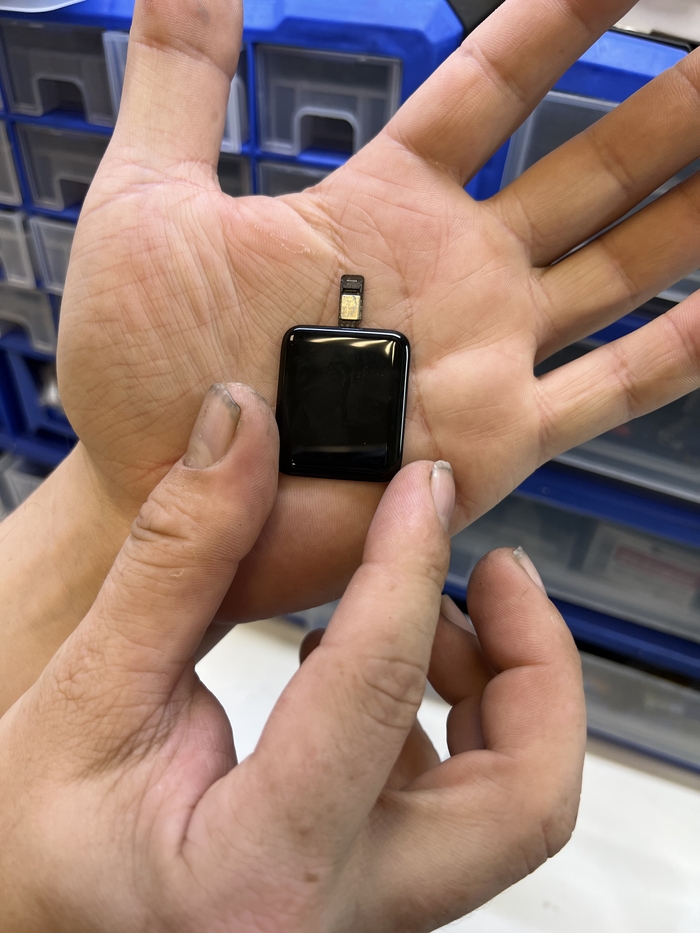

После срезки отмываем матрицу от заводского клея и проверяем на наличие дефектов. Интересный факт: Так как у нас на переклейке Watch 3-ей серии у них меняется не стекло,а тачскрин в сборе со стеклом. Все Apple Watch что выше 3-ей серии можно менять отдельно как стекло,так и тачскрин.

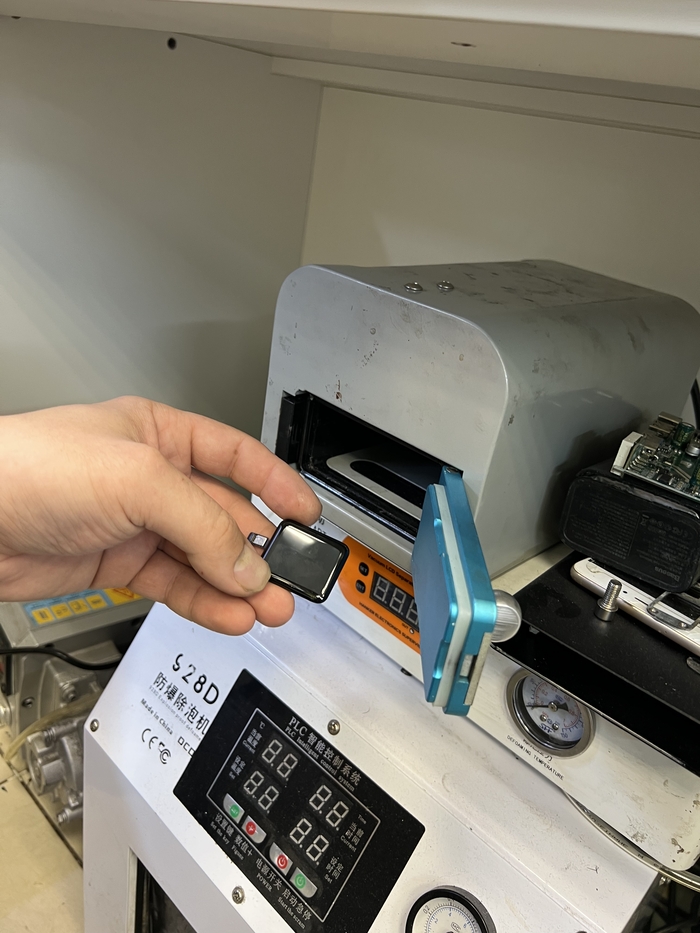

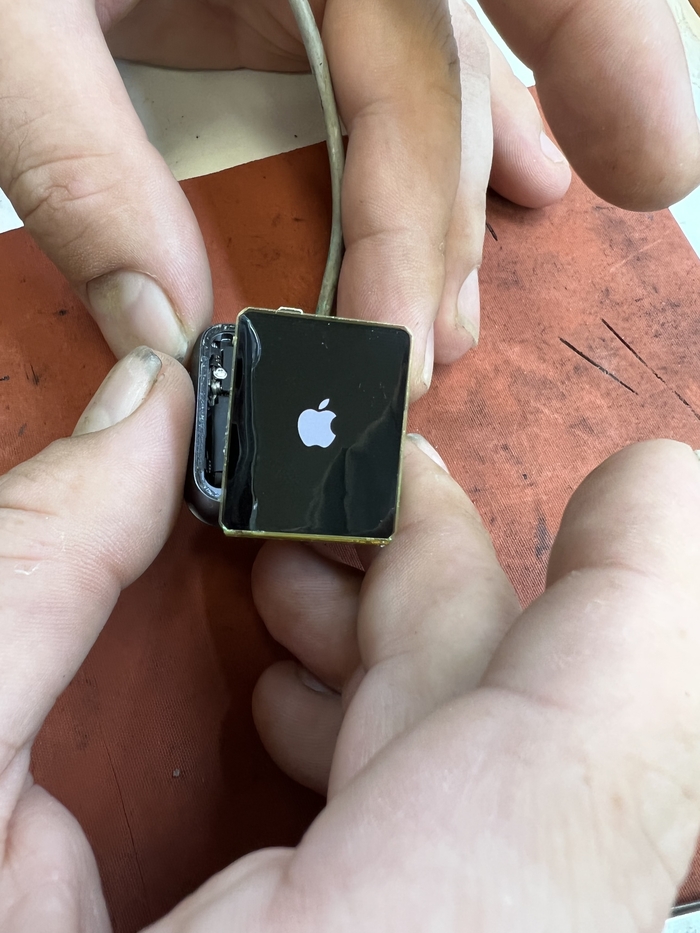

Все отлично и заключительный этап это склейка модуля с тачскрином. Мастера кто переклеивает Wathc делитесь опытом на что склеиваете на OCA или LOCA ? Я использую заводскую технологию склейки на ОСА -пленку.

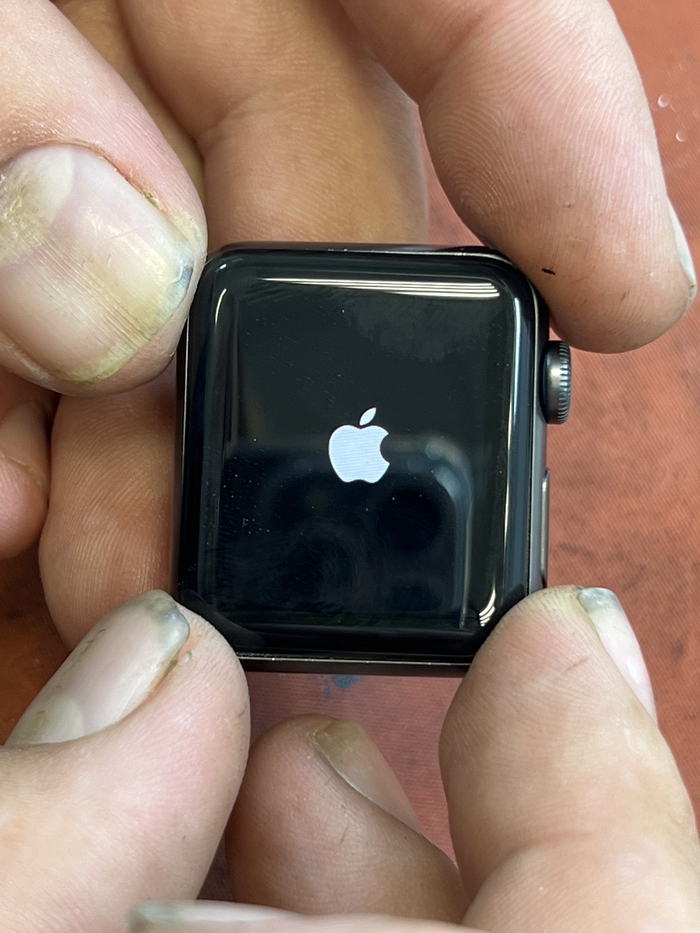

✅✅✅Готовы результат ✅✅✅
