Самый чудной ДР у меня в этом году, так как пробило полночь, настало 14 августа, у меня случился ДР, а Пикабу хочет, чтобы я еще что-то прямо сейчас писал о "самом чудном ДР". Ну сейчас и я напишу 400 символов о том, как я собираюсь писать и пишу 400 символов.

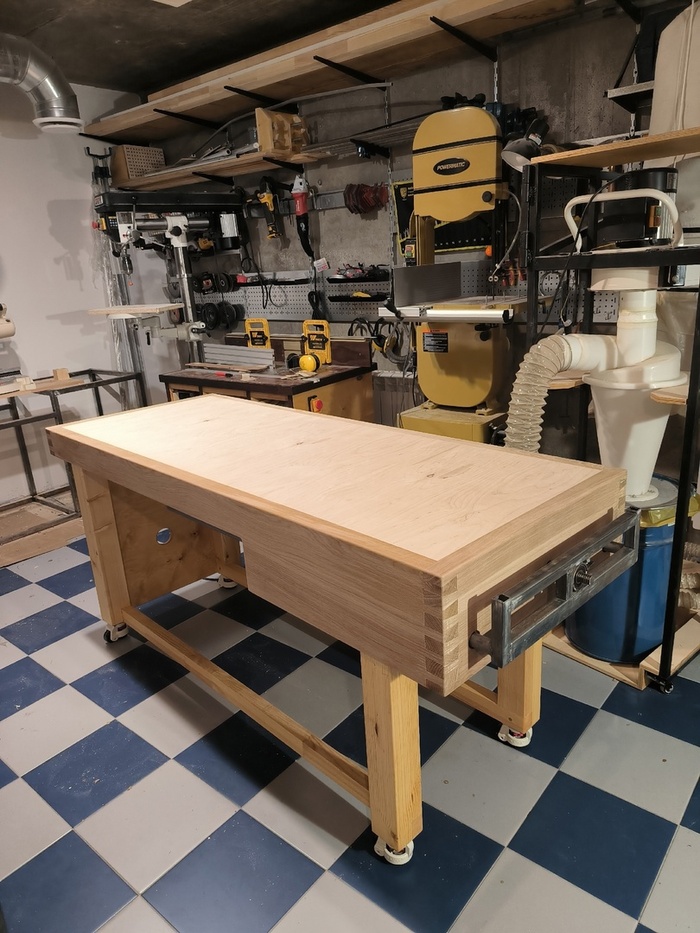

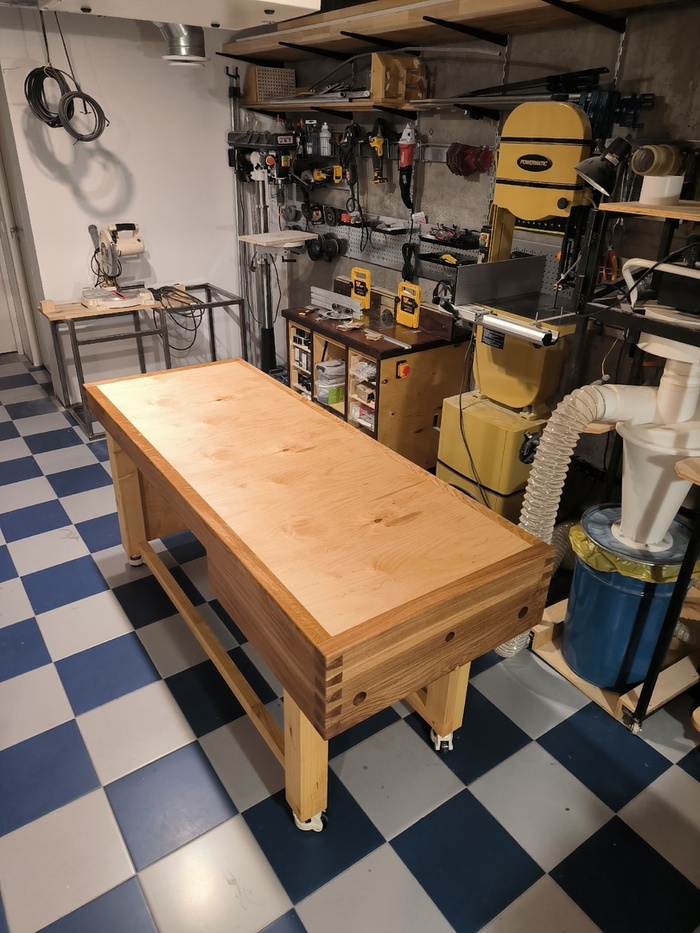

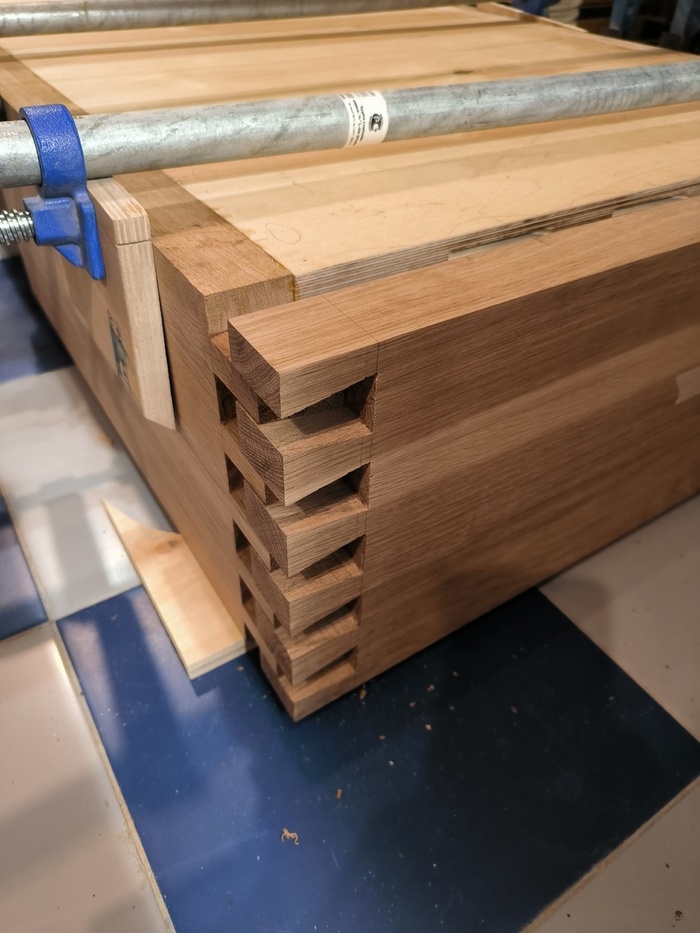

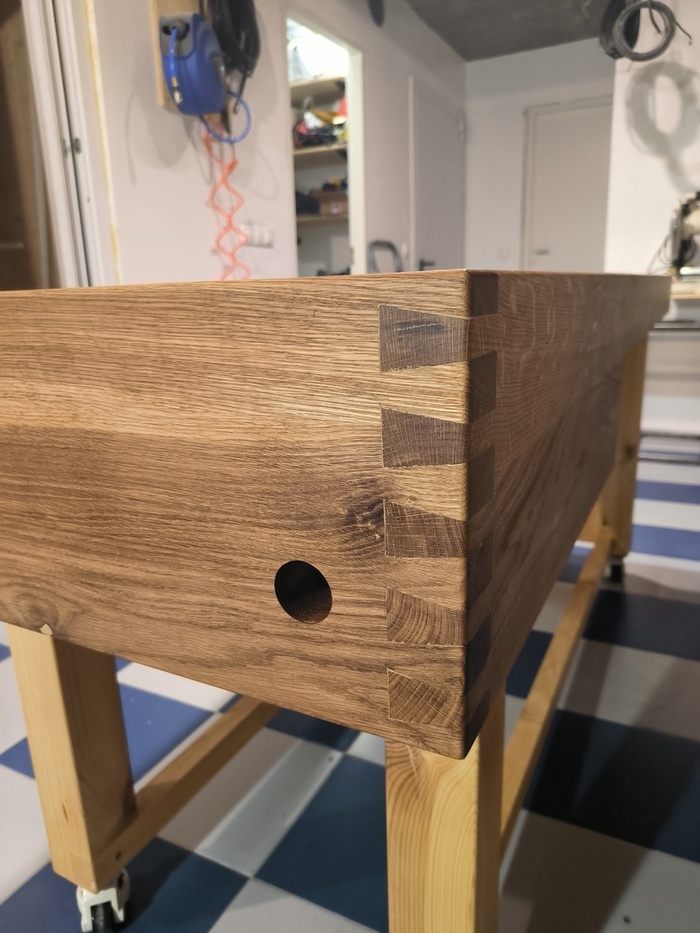

В общем. На самом деле в районе полночи, когда технически настал мой ДР, я покрывал маслом сделанный своими руками столярный верстак. Поэтому вместо того, чтобы идти буквально на поводу у маркетологов, и учитывая, что фактически в свой ДР я делал верстак, будем считать, что это и есть "чудный ДР" и этот пост будет анонсом моего развернутого поста про изготовление верстака. А пока выложу несколько фото разных этапов. Осталось доделать тиски, они уже сварены и встроены в верстак, но нужно сделать из дерева корпус подвижной части, ну и отверстия под упоры сделать, как-нибудь потом еще боковые тиски.

Добрый день дорогие пикабушники. Особенно радостно приветствую моих подписчиков, вас уже больше 100! Продолжу свой рассказ о том, как мое увлечение в работе с деревом приводило к каким-то результатам.

Достаточно важной частью в ремонте квартиры оказался балкон, причем сам балкон достаточно смешной, он очень маленький, неудобной формы, с заужением с одной стороны и с колонной с другой. Вот такой:

Хотелось сделать из него хоть какое-то пространство, где можно работать. Для чего там была нужна столешница, плавно перетекающая в подоконник, а так как, во-первых, такого из пластика не сделаешь, а во-вторых в квартире уже были смонтированы унылые пластиковые подоконники, хотелось чего-то более душевного. Еще один важный момент этой истории, тут я захотел быть настоящим мужиком и решил сделать ремонт балкона полностью самостоятельно. Забегая вперед, скажу, что этого не вышло, так как монтаж теплого пола, заливку стяжки по нему и шпатлевку с покраской сделал не я. И если первые две операции я и не предполагал делать сам, так как опасался что-то испортить, то шпаклевку я даже начал, но мне так не понравился результат моей работы, что я сразу закончил и попросил завершить компетентного человека (привет Дарко). Далее немного расскажу о до столярной части преобразования балкона, к сожалению до дерева пришлось поработать с другими материалами...

Первым делом надо было поставить теплое остекление, на фото выше оно уже есть. Потом необходимо было сошлифовать краску со всех стен, загрунтовать её и клеить утеплитель по внешнему контуру. В основном я использовал минеральный клей, утеплял минеральной плитой 10 см. Меньше плохо по расчёту теплоэффективности, более эффективный пенополистирол не брал из противопожарных соображений, так как в случае возгорания практически ничем незакрытый пенополистирол всех быстро и безболезненно убьет, а если его защищать от возможного пожара слоем пенобетона, толщина будет та же.

Только в одном месте пришлось сократить толщину плиты до 8 см и клеить на клей пену, это зауженный край балкона, где есть металлический лист, на котором нельзя использовать минеральный клей.

После того, как утеплитель был наклеен, все стены были заштукатурены, и прямо по-взрослому, по маякам.

После был смонтирован теплый пол, выполнен ГКЛ потолок (нет на фото), залита стяжка и можно было приступать к столярной части.

Я прикинул конфигурацию подоконника. Самой важной частью ТЗ была возможность создать на балконе хоть одно рабочее место, для чего в подоконник необходимо было встроить достаточно глубокую столешницу. Так как в паз внизу наружного остекления идеально заходила доска толщиной 2 см было решено набирать подоконник из щитов толщиной в 2 см, как это показано на чертеже, но в тех местах, где они выходили за верхнюю грань утепления я снизу доклеивал куски щитов, чтобы визуально толщина была 4 см. Вариант с покупкой щитов в 4 см и выфрезеровкой краев я сразу отмел, так как объем вынимаемого материала был бы слишком большой. Для этих целей был закуплен щит из массива ясеня.

Процесс сборки не был прост, так как, во-первых, сделать его одной деталью в принципе невозможно, в таком случае, явно где-то ошибешься в размерах, да и установить не вышло бы, во-вторых, у меня не было возможности фрезеровать кромки уже после установки подоконника, так как я бы упирался в стены и не смог бы снять кромку до конца. Поэтому пришлось выставлять детали по одиночке, начал я с подгонки щита, который вы видите на фото сверху, потом отмерил расстояние справа от него, подпилил кусок туда, срастил их на шкантах подклеил кусок снизу, нарастив толщину до 4 см, с фрезеровал кромку со стороны стены.

И уже после этого ту часть подоконника, которую вы видите на фото выше, окончательно  установил на алюминиевый уголок, который не видно на фото. Хочу указать на свою ошибку, в месте, где подоконник-столешница стыкуется с внутренней стеной, надо было сбивать штукатурку и заводить его глубже, а потом выравнивать стык уже при шпаклевке. Я этого не сделал, и после года использования щит чуть подсох и образовалась щель.

С другой стороны балкона разметка деталей происходила похожим способом. Я выставил подоконник на внутреннее окно и разметил косой элемент между ними.

Далее полностью подготовил часть подоконника вдоль внутреннего окна, а именно скруглил угол, нарастил внизу толщину до 40 мм, срастил с косым элементом и при помощи какой-то матери установил это все на место. Сложность была во впихивании всей конструкции под внешнее остекление, так как по ширине она утыкалась в противоположное окно. В итоге пришлось вставить её под внешнее остекление, не доводя до узкой торцевой стены, а потом забивать в её сторону всю деталь киянкой. На фото видно заглушки рядом с внутренним окном. Потом я их сошлифовал заподлицо с плоскостью подоконника. Они скрывают отверстия, в которые были вкручены саморезы, притянувшие подоконник к внутренней стене. Так же с противоположной стороны вы видите отверстия для шкантов, необходимые, чтобы наращивать подоконник дальше.

Далее подоконник был наращен с обоих сторон уже по внешнему контуру, оставалось только все соединить и нарастить толщину снизу.

Для этого места был сделан специальный клиновидный кусочек с двумя шипами по краям, который в итоге на клей при помощи киянки был посажен на место. Ниже видео первой попытки.

Видео торжественной неудачной попытки завершение контура

Здесь видно, что попытка не удалась, с одной стороны осталась щель, и мне пришлось очень быстро его выдирать, пока клей не застыл. После того, как внутренняя часть была немного спилена, он прекрасно и, главное, окончательно встал на место.

После этого осталось только зашлифовать стыки.

И провести финальную фрезеровку кромки, а затем уже зашлифовать начисто. Вот что вышло в итоге.

Затем все было закрыто пленкой, стены были отшпаклёваны и покрашены, а на пол я самостоятельно положил плитку. В итоге почти финальный результат вот такой:

А почти финальный он потому, что тут еще нет плинтусов, хотя они уже наклеены, а главное тут еще нет полочек в нише и доборов на окнах. Я их еще не сделал, думал делать пластиковыми на пену на стыковочном профиле, что самое стандартное и банальное решение. Однако, вероятно сделаю из фанеры с наклеенными ламелями из ясеня толщиной 4-5 мм, чтобы у некоторых людей меньше пригорало на тему зачем мне ленточная пила Powermatic.

Спасибо за внимание!

Следующая моя история будет посвящена тому, как мы делали вот такой огромный цельный стол-подоконник на даче.

Добрый день дорогие пикабушники и подписчики, которых набралось уже целых 64 человека! Спасибо вам, надеюсь смогу написать еще что-то, что будет интересно. Мой прошлый пост про нашу маленькую и скромную мастерскую в подвале не менее маленького и скромного дома вызвал несколько больше внимания, чем я ожидал. А этот пост я хочу посвятить тому, как все начиналось, в то время, когда "мастерская" находилась в другом месте, так как не было еще загородного дома и подвала, и выглядела вот так:

Конечно, это шутка и это не мастерская, все мои первые опусы я делал в своей квартире, в то же самое время, когда там шел ремонт. Теперь расскажу, как я вообще пришел к этому увлечению и о том, что уже давно сделал для своей городской квартиры своими руками.

5 лет назад мы наконец получили ключи и начался ремонт, делали его очень симпатичные мастера (Саша, Витек и Дарко – привет!), у которых была интересная бесплатная "услуга", можно было поработать вместе с ними, мне, как человеку до этого много лет ничего не державшего в руках тяжелее мышки и карандаша, это было интересно. Это один из факторов, который затянул меня в работу руками и в итоге столярку, я немало часов провел там осваивая основные процессы чернового и чистового ремонтов.

Это мое первое изделие из дерева. Прошу отнестись к этому с юмором, цель показать это «изделие» в том, чтобы можно было осознать уровень моей «столярной подготовки» в то время. Я сделал вешалку для одежды, чтобы было куда её повесить, когда я приходил в ремонтируемую квартиру. Она собрана из строганых брусочков из Леруа. К сожалению, тут сложно разглядеть восхитительные «столярные соединения» на черных передавленных саморезах, так как я тогда понятия не имел, для чего на шуруповерте эти циферки от 1 до 15 (регулировка крутящего момента). В тот момент у меня в багаже было только строгание ножичком веточек в детстве, немного работы ручным рубанком там же и юношеский опыт работы «подсобником» у отца во время сбора деревянных каркасов пристройки к бытовке и сарая на даче.

Вторая причина моего увлечения в том, что я очень хотел себе стол с дубовой столешницей, а все предложения начинались от 120 тыс. руб. Но в итоге я потратил на материал всего 22 тыс, и сделал все сам, остальное потратил на инструмент))) Наверное это мое первое нормальное изделие из дерева. И вот с таким уровнем знаний и умений я заказал нужного мне размера дубовый щит, сделал чертеж и начал думать.

Из инструмента тогда у меня были только советская дрель, китайский лобзик и я взял у отца шуруповерт Калибр. Я посоветовался со знающими людьми и мне посоветовали найти фрезер для кромок, пазов и прифуговыванию граней. Тут я впервые узнал, что существует такой инструмент, как фрезер, и, о чудо, у отца в загашнике нашелся фрезер, вот такой:

Этот прекрасный инструмент появился на свет еще в 90-ые, когда лобзик спасал завод Фиолент от банкротства, и ему поставили памятник, если кто не знает, советую почитать, удивительная история. Учитывая влияние именно этого фрезера на мою жизнь, вероятно, я ему тоже поставлю памятник (в любом случае он цел, работоспособен, почищен и аккуратно лежит в коробочке).

Далее пришлось докупить фрезы, трубные струбцины, трубы и начать склеивать щиты, причем мне хотелось склеить угловую столешницу так, чтобы направление ламелей было бы всегда параллельным, из-за этого в итоге получилось больше склеек и больше затрата материала.

В процессе я купил новый шуруповерт, так как тот совсем никак не тянул сверла Форстнера, которые были очень нужны для отверстий для мебельных стяжек. Это мой первый действительно нормальный инструмент. Первое сверло я быстро сжег, так как еще не знал, что ими нельзя ими работать на 1500 оборотах.

Все скругления я выпиливал лобзиком. А потом по шаблону (на фото видно под столешницей) проходил обводной фрезой с подшипником. Шаблон выпилил лобзиком сам и вручную дошлифовал до ровной окружности.

Тут для меня все было в первый раз. Первый обратный удар – это такая штука, когда фрезер может зацепится за что-то, сучек, или просто слишком глубоко зашел в дерево и попытаться отпрыгнуть от заготовки. Так как у данного Фиолента скорость вращения одна – 30000 оборотов, а мощность всего 500 ватт, ударов было много, но они не были сильными.

Тут можно увидеть, как я учился делать шаблоны для обводных фрез, сейчас это выглядит смешно, а тогда казалось достижением. Должен сказать в этот момент и далее мне очень помогло одно видео, мне кажется это был HeArtWood. Там были основы фрезерования по дереву, и я узнал, что не надо снимать слишком много за один проход, а самое главное, узнал, что такое встречное и попутное фрезерование, и в большинстве случаев безопасно именно встречное, когда фрезер двигается навстречу направлению вращения фрезы, в этом случае вероятность удара снижается.

Далее обе столешницы были выпилены, края выровнены и все отверстия под стяжки готовы, то вся конструкция была собрана. Для этого из сосновых брусьев 50х70 пришлось скрутить козлы, которые потом были укреплены и еще достаточно долго служили уже на даче, вы увидите их еще не один раз в других постах.

Далее все кромки были профрезерованы радиусной фрезой в два прохода, и все было зашлифовано, для чего была куплена орбитальная шлифмашинка, шлифовать дуб в таких объемах в ручную очень трудозатратно..

И в итоге все было покрыто маслом Borma.

Потом обе разборные столешницы были аккуратно запакованы и вынул я их из пленки уже только после окончания чистового ремонта. Сейчас они стоят на металлических ножках из Леруа, и это ужасно, я это со временем переделаю, сделав нормальные подстолья из дуба.

Чуть позже я сделал еще один стол для другой комнаты, но уже из ясеня.

Его особенностью стало то, что он должен был стоять частично над радиатором, поэтому я встроил в него решетку для прохода теплого воздуха, которая встраивалась в пазы и прижималась в них тонким алюминиевым уголком. Для этого я увеличил ширину столешницы доклеив к ней еще кусок щита. Фрезу я чуть-чуть пожег, так как это был первый такой паз в моей жизни.

Но в целом стол вышел ничего. Мне понравилось, и именно в этот момент я понял, что работа с деревом доставляет мне огромное удовольствие, не меньшее чем основная работа, где мне приходится много думать, писать, принимать быстрые решения и общаться с огромным количеством людей, и работая с деревом я от всего этого отдыхаю, а занимаясь основным делом – отдыхаю от работы с деревом.

Этот стол тоже был в дальнейшем упакован, ждал еще год окончание ремонта, а теперь стоит на этих дурацких ножках из Леруа, и его оккупировал кот))). К этому моменту у меня уже появился новый фрезер (я купил его после того, как Фиолент начал разваливаться во время работы), новый лобзик, шлифмашинка и главное - пылесос (это реально самый важный инструмент, после стружкоотсоса, если последний вообще есть), а также я купил достаточно ящиков, чтобы все это хранить. И с этого времени можно уже говорить о появлении «хоббийной мастерской». Примерно через год ремонт закончится, и вся «мастерская» переедет в подвал на даче, что потребует постепенного обустройства помещения уже там, но пока там только бетонные стены и нет отопления.

В следующих постах я расскажу, как делал про складной столик для работы с ноутом на диване, на котором я провел большую часть дистанционки, стол встроенный в подоконник для дачи весом более 100 кг, и вот такой «кольцевой подоконник» для балкона в городе.

Сейчас хочу немножко вернутся к предыдущему посту про мастерскую. Очень много было теплых слов, немало интересных комментариев от настоящих профи и людей, которые явно в каком-то аспекте разбираются намного лучше меня, спасибо за комментарии по организации пневмолинии, возможности использования жрущих воздух шлифмашинок на моем оборудовании, устройства фрезерных столов и так далее. Очень важно, что я совсем не опытный столяр, это для меня прежде всего увлечение и я многому до сих пор учусь и буду учится дальше.

Не совсем я был согласен, но внимательно все прочитал и узнал много нового. Еще больше было теплых комментариев от людей, о том что мой пост был для них любопытен и на что-то их вдохновил, я думаю именно для вас, в основном, я буду старятся в дальнейших постах. Особенно согрел комментарий, что получился авторский развернутый пост, «как в лохматых», а я сам в «лохматых» сюда пришел, зарегистрировался 5 лет назад, но читал уже очень давно.

Хочу ответить на два основных вопроса, о том, что же я такого делаю в такой неплохо оснащенной мастерской и где же результат, а также почему так чисто.

Ответ на первый кажется очень естественным, чисто так как я прибрался перед съемкой, из уважения к тем, кто будет смотреть пост. Более того, я постоянно прибираюсь, так как во время работы образуется бардак, много пыли и стружки и более чем 3-4 дня я не могу это терпеть, так как очень не люблю бардак. Работа идет быстрее и эффективнее, когда вокруг чисто и все организованно.

Если говорить о том, что я делаю именно в этой мастерской если иметь ввиду именно это помещение, то ничего, из того, что было бы начато именно здесь еще не закончено. В разной степени готовности там есть два книжных шкафа, классический верстак и большой обеденный стол, в рамках создания которого я пока на сосне тренируюсь в столярных соединениях и макетах ножек в масштабе 1:1, более того я уже рисую 3 вариант этого стола, и не факт что он последний. И в ближайшее время я буду заниматься только каркасами шкафов, просто чтобы избавится от фанеры, которая занимает много места. Более того, по мере продвижения в том или ином направлении я все время что-то дорабатываю в устройстве мастерской, что занимает время, например я уже нарезал арматуру и подготовил профиль, чтобы сделать складной стеллаж на стену для сушки покрашенных деталей, иначе мне просто некуда будет класть части каркасов шкафов сушится.

А тем временем около двух лет назад это помещение только было закончено, и в тот момент оно выглядело так:

А сейчас там так:

И за эти полтора года мне пришлось практически полностью своими руками (электрику делали вместе с отцом) сделать следующее: дошлифовать бетонные стены и потолки, покрыть их лаком, дошпатлевать штукатурные стены и все их покрасить, сделать тоже самое в трех кладовках в подвале, провести приточную и вытяжную вентиляция, провести свет и силовую электрику, собрать короб для двух щитов на весь дом (он еще не обшит ГКЛ), установить все системы хранения, сделать тумбы под рейсмус и фрезерный стол, освоить сварку и сварить подвижные основания под ленточную пилу, сверлильный станок и каркас стружкоотсоса, в общем все то, что сейчас есть в мастерской. Параллельно с этим приходилось заниматься завершением ремонта в квартире. И это при том, что столярные работы – хобби, а так у меня есть две интересные работы, которые занимают почти все время и здесь я бываю только по выходным, и то не всегда, и летом немного почаще. Я обязательно запилю посты о всем, что перечислено выше, когда оно будет готово, ну или почти готово.

В конце я привожу ссылки на еще двоих блогеров, о которых я забыл в предыдущем посте, и мне справедливо напомнили в комментариях к посту о мастерской:

Андрей Ярмолкевич, очень продвинутый любитель, делает интересную и достойную мебель, много видео по разным соединениям, особенно по ласточкину хвосту.

Владимир Жиленко, он же «дядя Володя» явно настоящий профессионал и мастер, отдавший столярному мастерству очень много лет и уже на пенсии начавший вести блог, в котором очень широкий диапазон полезной информации.

Стоит ли сделать отдельный пост, где рассказать о всех столярных блогерах, которые мне кажутся интересными?

Я решил поделится здесь организацией нашей домашней и совсем не коммерческой столярной мастерской, которой пользуется только мой отец и я. Начали обустраивать её мы лет 5 назад. Делаю я это с двумя целями, во-первых, поделится своими, во многом нахватанными в разных местах, идеями по её организации, а во-вторых, получить конструктивную критику и, мало ли, интересные соображения.

Первым делом надо сказать, что имеющаяся площадь – 25 кв. м плюс кладовая около 4 кв. м не позволяет организовать полноценную мастерскую, чтобы каждый станок имел бы вокруг достаточно места для удобства всех операций, может это и возможно, но я пока не понял как. Кроме этого, помещение находится в подвале, попасть туда можно только по лестнице, что тоже накладывает определенные ограничения. И поэтому все, что есть в мастерской на колесах. Это или неплохие колеса со стопорами, или, в случае с тяжелым оборудованием или с тем, которому даже гипотетическая подвижность скажется серьезно на безопасности, используются колеса с выдвижными опорами.

Мастерская представляет собой вытянутое в плане помещение с расширением в одном из концов. Все оборудование на схеме, кроме рейсмуса, стоит так, что возможно работать с небольшими заготовками, но почти всегда я переставляю все в такой конфигурации, которая для выполняемой операции максимально удобна. В этом случае не используемые станки разбегаются по стенам или прячутся в углах, а нужные встают в технологическую цепочку. Не все, что есть на этом плане куплено и реализовано, еще нет токарного станка, не доделан классический верстак, не сделана тумба для торцовочной пилы и не закончена столешница с раковиной и место для точила в кладовой.

Так же сейчас в мастерской намного теснее, чем на плане, так как лежит листов 30 еще не раскроенной фанеры.

Более детальный рассказ начну с общих вопросов.

Во-первых – стружкоудаление. Одним из первых был куплен стружкоотсос JET DC-900A, вот такой.

По мне очень неплохая штука, с одним инструментом работает идеально, подключать одновременно несколько используя заслонки я не пробовал, но думаю будут потери всасывания, поэтому решил, что буду использовать его мобильным, ставя там, где он нужен. Но я его модифицировал.

Сварил более высокий металлический каркас на колесах. За счет более высокой посадки влез циклон с бочкой и есть место для небольшого циклона для пылесоса, который я еще не установил на место, он будет стоять на верху, а с циклоном я его соединю разводкой из канализационных труб и фитингов.

В итоге должен получится передвижной модуль с стружкоотсосом и пылесосом, каждый с циклоном. По мне это хорошо, так как некоторому инструменту, ленточной пиле или фрезерному столу, неплохо подсоединять и то и то в разные точки (у фрезерного стола, например, в упор – стружкоотсос, а пылесос к самом фрезеру снизу), и тогда стружки и пыли будет намного меньше. По моим наблюдениям с циклоном стружкоотсос стал работать эффективнее, и пока ведро не заполнено, в пакет ничего видимого вообще не попадает. На ведре высверлил и заклеил плотной пленкой смотровое окошко. Так намного удобнее, чем очищать пакет постоянно и чистить верхний мешок от стружки всех размеров. Циклоны покупал в магазине «ВсеЦиклоны.рф», для стружкоотсоса - GT500, для пылесоса(ов) – GT320K. На фото видно, что к конструкции на петлях приварена консоль, это будет выдвижная «рука», чтобы можно было выставлять, например, над циркулярной пилой шланг и собирать мелкую пыль, идею такой «руки», только огромной, я подглядел тут:

Это не единственное, что чистит воздух, еще в центре помещения висит самая маломощная система фильтрации от JET – AFS-400, но для моего объема явно достаточно.

Я вполне осознанно не стал пытаться сам сделать что-то подобное на вентиляционных вентиляторах из Леруа и фильтрах от Камаза, так как знаю, что бытовой вентилятор при таком использовании не сравнится с центробежной улиткой, а улитка достаточной мощности будет стоит чуть меньше, чем это устройство. На мой взгляд очищает эффективно, в помещении стало чище и свежее, но все равно почти все операции делаю в респираторе с фильтрами FFP3.

На этом же фото можно увидеть, как организована вытяжная вентиляция. Видно две трубы с грибками, которые приходят из кладовой, а там стоят канальные вентиляторы. Так же есть третья труба, которая заходит в основное помещение решеткой, она без принуждения и для постоянного проветривания. Зимой я закручиваю грибки почти полностью, если не нужно быстрого проветривания, так как оно и так дико сифонит, летом в помещении просто прохладно и свежо.

Чистый воздух попадает в помещение через приточную вентиляцию, которая заходит через два прямоугольных канала с противоположной стороны над входом в следующее помещение. Решетку тут еще не поставил.

В итоге и зимой и летом вентиляции хватает, чтобы за два-три часа выветрить все запахи после работы краскопультом с акриловыми лаками или красками, правда какой-то ядреный химический промышленный лак, которым я покрывал стяжку в техподполье по соседству, не выветривался дня 3.

Основное освещение выполнено по двум трекам, в прямоугольном выступе в плане висит дополнительная лампа, купленная очень давно, а также предусмотрены две типа «бра» на гибкой ножке, одна уже смонтирована.

Вообще за исключением этих двух точечных ламп освещение хоть и терпимое, но далеко не самое удачное, самый лучший свет я видел у Константина Жеренкова, вот тут: (с 9:30) он о нем подробно рассказывает, и у него в мастерской нет теней вообще, все в мягком рассеянном свете. Не советую делать как у меня, лучше, как у него!)))

Прежде чем перейти к станкам, покажу еще как в мастерской хранится все, включая пиломатериалы. Сейчас, как вы уже могли заметить, фанера и листовые материалы разбросаны по углам, это я еще буду решать. А вот доски уже хранятся на специальных консольных кронштейнах. Основное хранилище древесины устроено вот тут на стене.

Но есть еще верхние уровни длинного стеллажа, которые прекрасно видно на втором фото, сразу после плана. Там же устроено хранение инструмента и всяких приспособлений. Это очень удобное и не самое дешёвое решение я заказывал, но можно сделать что-то похожее на кабельных стойках. Типа таких.

Получится дешевле, прочнее, но не будет перфорированных панелей, но это поправимо. В итоге из кабельных стоек я сделал полки в кладовую, если бы знал о них раньше, вероятно все бы на них делал.

Теперь можно перейти к самому интересному, к инструменту и станкам. Разных инструментов, аккумуляторных и нет, за время ремонтов, строительства дачи и так далее скопилось немало, но это не так интересно.

А по станкам, то, что мастерская в подвале и попасть сюда можно только по лестнице из дома или по наружной лестнице через котельную привело к ограничению, что все, что тут есть весит или состоит из частей не более 50 кг, а желательно 40, чтобы два взрослых мужчины могли занести это по лестнице. Единственно что стол фуганка весит около 60, но мы справились.

Начнем с него, фуганок Warrior W0109DL, столы 120х15 см. Мне во всем нравится, большего размера тут размещать негде, а совсем маленькие c длиной столов около 70 см не удобны для хоть сколько длинных досок. Брал его, а не JET, так как американская защита мне нравится больше, чем европейская. Особых комментариев дать не могу, ну может кроме того, что для лучшего пылеудаления нужно заклеить щели между тумбой и столом, чего я еще не сделал.

Рейсмус Dewalt DW735, по мне лучший в своем классе, но дорогой, изначально хотели Makita 2012, но он исчез из продажи, а ДР не отодвинешь))). Почти доделал для него тумбу, которую целиком подсмотрел тут. В тумбе еще осталось доделать фасады ящиков.

Пильный стол тоже выбрал Dewalt, маленький, который 7485, его уже выбирал целенаправленно, более крупный не взял, так как он тогда был раза в два дороже, а высоты распила мне у этого хватает. Не стал брать более дешевый, так как тут из коробки все идеально настроено и точно, упор идеальный, а с пильными столами таких приличных производителей более экономного инструмента, как Black&Decker, Einhell и так далее все равно много возни с точностью. Чугунную не стал брать, так как великовато и тяжело, и дороже.

Встроил пилу в специальный стол, который подглядел тут, но кое чего поменял. В частности, у меня есть точная регулировка положения пилы по высоте на болтах М10, вкрученных в гайки, вбитые в дерево, их положение фиксируется законтренными гайками, а на них опирается лист фанеры, на котором лежит пила. Под этим листом хранится каретка. Под столом спрятан пылесос Bosch GAS 12-25, купленный лет 5-6 назад, когда я делал ремонт в квартире у себя, одно из самых лучших приобретений, но теперь он ушел на пенсию и будет работать в столярной мастерской в щадящем режиме и только через циклон.)))

Ленточная пила – самый капризный и самый любимый станок в мастерской, хотя сейчас я понимаю, что мог бы купить и поскромнее, но тогда я думал, что буду сам на ней заготавливать доски и заготовки из небольших бревен, что смогу при помощи специально каретки обойтись без фуганка, забегу вперед, каретку я сделал (видна слева на верхних полках на фото сразу после плана), но фуганок она не заменила, это было очень наивно, хотя кругляк распускать можно. Первоначально я хотел купить JET JWBS-14OS, но потом посчитал, что если к ней докупить комплект для увеличения толщины пропила, поменять узлы фиксации ленты на подшипниковые, купить упор, то выходит чуть дешевле, чем эта, а она в 2 раза мощнее, у неё чугунные колеса, упор есть, намного более удобный рычаг сброса натяжения, а главное – есть лампочка! С другой стороны, когда я её покупал, только вышел 12 айфон, тогда он стоил дороже пилы, а сейчас в 4 раза её дешевле))) На мой взгляд можно себя радовать такими постоянными и серьезными вещами. Так же этот станок соответствует заявленному выше критерию, мы её разбирали на 4 части, самая тяжелая не больше 40 кг, цельную пилу со стальной рамой не занесли бы сюда. Сделал для неё основание и сделал его так, чтобы пила поднялась от пола только на 3 см.

Фрезерный стол я пока сделал на базе Dewalt D26204 и его кромочной базы, но в ближайшее время я расширю отверстие и поставлю туда купленную Makita 2300. Как сделать стол подглядывал у HeARTwood тут, только по другому поставил профиль упора, и тут. Получился некий микс. Профиль для упора, другие профили, всякие ползуны и тд покупал в известном в узких кругах магазине Шипорезка, а последнее время предпочитаю их конкурентов в Пензе.

В целом мне понравилась идея HeARTwood покрыть стол гетинаксом, но он сложен в обработке, очень тяжело пилится, фрезеруется и шлифуется. Отверстие в упоре фрезеровал сам, спасибо HeARTwood, и его инструкциям, получилось очень красиво, но на фото не видно… В тумбе тоже осталось доделать фасады ящиков. Стружкоотсос подсоединяется в профиль упора сзади.

Сверлильный станок купил радиальный, предполагая, что может понадобится сверлить что-то большое, пока не пригодилось, но в целом доволен, очень согласен с высказыванием очень широко известного в узких кругах доктора, что лучше сверлильный станок «так себе», чем вообще никакой, а этот и не так себе.

Напольное исполнение в итоге оказалось очень удобным, правда тут подвижное основание без всяких хитростей, как у ленточной пилы, и станок поднялся на 8-9 см, что не самое удачное решение, но терпимо.

Торцовочная пила JET досталась мне совершенно случайно в ужасном состоянии, была полностью (кроме блока двигателя) перебрана, отмыта, смазана и собрана, но пока еще живет без тумбочки. Вообще пила хорошая, 90 градусов держит.

Пост для пневмоинструмента расположил почти у входа, отсюда удобно дотягиваться до любой точки в мастерской, и там за стеной в кладовой живет компрессор, соответственно сюда выведены шланг в катушке для инструмента, шланг для продувки и для покраски.

А там внутри двухцилиндровый компрессор на 50 литров и типа 400 литров в час, и то и то не правда, объем около 38, производительность явно ниже, однако мне для всего, включая покраску HTE краскопультом хватает, конечно при постоянной подаче краски давление постепенно падает, но мы тут не автомобили красим, все норм выходит с небольшими перерывами. Думаю купить пневмошлифмашинку орбитальную и посмотреть, как с ней будет работать, есди да – точно хороший компрессор. Он пока временно соединен с дальнейшей разводкой витым шлангом с внутренним диаметром 8 мм, конечно, я это исправлю на что-то с внутренним диаметром не меньше 12. Далее следует змейка суммарной длиной 7 м, конечно, лучше делать не менее 15, но тут места не было, но и она собирает конденсат. Потом идет фильтр, после него кольцо и разводка на 3 выхода: первый для обдува, второй с регулятором давления и лубрикатором для инструмента, которому нужно масло, это шпилечные и гвоздевые пистолеты и так далее, третий еще с двумя фильтрами грубой очистки и одним тонкой – для покраски. Странно, что после прохождение воздуха через в сумме четырех рахных фильтров на краскопульте легко держится давление в 2.5-3 атм. Сейчас я бы сделал структуру с меньшим количеством фильтров, но эти верхние спаренные блоки были собраны задолго до того, как я собрал эту полипропиленовую краказябру с кольцом. Компрессор не плох, но у него конденсат ржавый, что говорит об отсутствии покраски ресивера внутри, это очень плохо и что-то надо делать…

Вот это собственно и все, спасибо за внимание! В завершении перечислю список моих любимых столярных блогеров, у которых я черпал некоторые идеи и которые меня вдохновляли своими приспособлениями и обустройством мастерских:

1. HeARTwood, тут комментарии излишни.

2. Mr.Vereschak, канадский блогер, у него очень много всяких красивых и с душой сделанных столов, тумб, верстаков, упоров и так далее. Относительно недавно он купил огромное помещение и делает там мастерскую мечты.

3. Yong_Je, меня пленили потрясающие столярные соединения и множество прекрасных самодельных инструментов и кондукторов.

4. Gökmen ALTUNTAŞ, этот автор из фанеры, направляющих для 3Д принтеров, линейных подшипников и так далее собрал себе все что можно, включая торцовку, ленточную пилу, фрезер домино и так далее, и все на базе небольшого количества ручного инструмента.

5. Константин Жеренков, очень много информации по обустройству настоящей профессиональной мастерской, самостоятельно созданный пневматический пресс для шпона и многое другое. Сразу видно, что перед нами скромный профессионал. Сейчас все модные берут слэб и заливают его эпоксидкой, потом ставят на купленные или криво сваренные ноги, а потом едут на Дикий DIY, а вот на этом канале можно многое почерпнуть из действительно профессиональной столярки. Не так много блогеров, которые рассказывают про работу со шпоном, про технологию производства лестниц и дверей, мебели на каркасе и облицованной ламелями и склеенной с учетом особенностей деформаций древесины.

6. Дедушка Аму, надеюсь его не надо представлять? Может это не имеет прямого отношения к современному профессиональному столярному мастерству, но это просто топ, меня и вдохновляет и расслабляет, так как пока я ною, какой-то дед в Китае за пару дней строит в своей деревне небольшой мост и делает это при помощи только ручного самодельного инструмента.

Ну и еще несколько блогеров, кто, как и упомянутый выше Gökmen ALTUNTAŞ, делает множество кондукторов, приспособлений, верстаков и других столов, инструментов и так далее из фанеры и разного: JSK-koubou, Paoson Woodworking, plywoodworking, YASUHIRO TV.

Еще раз спасибо за внимание!
