Вернуться к этому пистолету я обещал недавно, говоря о самом, пожалуй, известном пистолете авторства Алекса Зайделя (который, хотя и был одним из "отцов-основателей" Heckler und Koch GmbH, в названии фирмы остался "за кадром"). А раз обещал - то пора, логично? Кстати, со статьи, на которую приведена ссылка, рекомендую таки начать, ибо часть "корней" HK 4 - как раз в описанном там времени.

Итак, началось все после Второй мировой войны, когда бывшие работники "Маузер-Верке", Эдмунд Хеклер, Теодор Кох и Алекс Зайдель открыли в том же Оберндорфе собственную оружейную фирму (1949 год) на базе созданного годом ранее "Инженерного бюро Хеклера" (Ingenieurbüro Heckler). Опыт конструирования пистолетов был из этой троицы только у Зайделя - автора Mauser HSc, соответственно, "короткоствольное" направление за ним и осталось.

Первый блин вышел комом: в 1952 году Зайдель попытался "под крылом" H&K выпустить пистолет под .22 LR, прямо основанный на конструкции Mauser HSc, но в том и беда заводского конструктора, что работает он не "на себя", а "на заказчика": авторские права на конструкцию HSc принадлежали именно Mauser-Werke, а не создателю пистолета. Справедливости ради, H&K тогда занимались всем, чем угодно, кроме оружия - например, швейными машинками. В 1955 году Западная Германия входит в НАТО, в 1958 году H&K выбирают на роль производителя новой штатной винтовки армии ФРГ - G3, основанной по лицензии на конструкции испанской CETME (разработанной, правда, немцем Людвигом Форгримлером, тоже работавшим до 1945 года на "Маузер-Верке", что неудивительно - и именно от Форгримлера пошло впоследствии "фирменное Хеклер-Коховское" роликовое запирание) и начавшей производиться с 1959 года. Что характерно, сам Людвиг Форгримлер вернулся в Германию еще в 1956 году, но в "Хеклер и Кох", несмотря на все старания оных, его так и не заманили - он продолжил работу на возрожденном после бомбежек "Маузер-Верке".

После этого компания уже более пристально концентрируется на "огнестрельном" сегменте, "пистолетный" проект реанимируется в 1966 году (когда, кстати, и Эдмунда Хеклера уже 6 лет как не было в живых, но Зайдель так и остался "на вторых ролях"). В 1968 году Зайдель завершает работу над пистолетом, получившим обозначение Heckler & Koch Model 4 - четверка в его маркировке обозначала именно возможность использовать 4 разных патрона, под которую он изначально проектировался.

Итак, что есть HK4? Пистолет со свободным затвором, использовавший патроны .22 LR, 6,35 mm Browning (.25 ACP), 7,65 mm Browning (.32 ACP) и 9 mm Browning (.380 ACP, он же 9 mm Kurz, он же 9х17). Характерная особенность пистолета - это технология производства затвора, частично штампованного из листовой стали, частично сварного: я уже упоминал, говоря о Mauser HSc, что эту технологию Зайдель отлаживал для "Маузера" еще в годы войны, и как раз здесь она таки и "пошла в дело".

При настолько разной энергетике патронов и импульсе отдачи неизбежно нельзя было обойтись только заменой ствола и возвратной пружины.

Экспортная версия для США. продававшаяся тогда через Harrington&Richardson - именно поэтому эмблема на упаковке именно H&R, а не H&K

На ранних пистолетах Зайдель использовал канавки Ревелли для торможения гильзы - причем под каждый калибр их конфигурация отличалась.

Слева - ствол под 9х17, справа - .22 LR

В дальнейшем от их применения отказались (причину объясню чуть ниже).

Рамка пистолета изготавливалась из поверхностно-упрочненного алюминиевого сплава. Для смягчения энергии удара затвора на конце его отката в конструкцию пистолета ввели буфер - изначально однослойный (пластик с упором в металл рамки), затем двухслойный (пластик между рамкой и металлической пластиной).

Слева - "поздний" буфер, справа - "ранний"

Пистолет, весивший всего 480 граммов (плюс-минус в зависимости от калибра) со своими 85-мм стволами идейно продолжал задумку Mauser HSc: явно Зайделю было трудно отказаться от удачной идеи. Однако с чисто конструктивной точки зрения HK4 был однозначно интереснее, и понятно почему: ладно, ствол-то и магазин мы под каждый патрон поменяем без проблем, но как с ними работает один и тот же затвор, тем более что один из патронов - не центрального боя, а кольцевого воспламенения?

Секрет был прост: ударник имел вертикальную свободу, а затвор позволял снимать пластину, служившую его "универсальным"зеркалом. На одной ее стороне было выполнено уже "настоящее" зеркало под патрон кольцевого воспламенения, на второй - под патроны центрального боя, ударник при установке пластины заводился либо "на закраину", либо "в капсюль", для чего в пластине было два отверстия. Сверху зеркало крепилось к затвору винтом.

Вид с обеих сторон - с маркировкой R для патрона кольцевого воспламенения, с маркировкой Z для патронов центрального боя

Из патента Зайделя от 1965 года

Так, стоп, а как быть с зацепом выбрасывателя?  Изначально он менялся под каждый патрон, затем появился "универсальный". Он имел достаточный ход, чтобы работать с разными патронами. Но по большому счету на "более крупных" калибрах пистолет работал с избыточным импульсом, "выдуванием" гильзы на отражатель - именно поэтому и канавки Ревелли оказались ненужными (зато пришлось усилить буфер отката): это улучшило "всеядность" пистолета, хотя и ценой увеличения импульса отката затвора.

Часть особенностей конструкции Зайдель прямо перенес от Mauser HSc. Например, стрелок мог двигать затвор, поставив при этом пистолет на предохранитель, но, если при этом магазин был извлечен, затвор в конце хода назад вставал на задержку. Аналогично "Маузеру" извлечение магазина блокировало и спусковой крючок.

Если кому-то интересна англоязычная инструкция. то ее можно посмотреть в хорошем качестве здесь.

Ударно-спусковой механизм пистолета, позволявший стрелять и самовзводом, и с предварительным взводом (пока пистолет не лишился окончательно спицы курка, став сугубо самовзводным), был изначально ужасен: усилие спуска доходило до 9 килограммов. Как этого удалось добиться Зайделю, спроектировавшему отличный УСМ Mauser HSc, мне трудно понять, но факт остается фактом: нормально заработал УСМ пистолета только в 1977 году.

А в 1984 году пистолет уже сняли с выпуска - как бы ни изощрялись его создатели, но он банально оказался мало кому интересен. На вооружение его удалось продвинуть только в полицию Западного Берлина, и то ограниченно - гражданские же стрелки конструкцию не оценили.

Уне(с)ено отсюда

Сегодня - пост с моего канала на Яндекс-Дзен

Немецкий пистолет-пулемет Heckler&Koch MP5 - несомненно, один из лучших в своем классе, потому и применяется армиями, полицией и специальными подразделениями по всему миру уже более полувека.

Однако лучшее - враг хорошего.

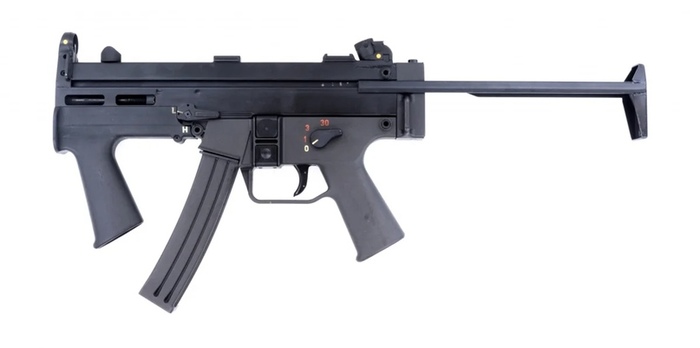

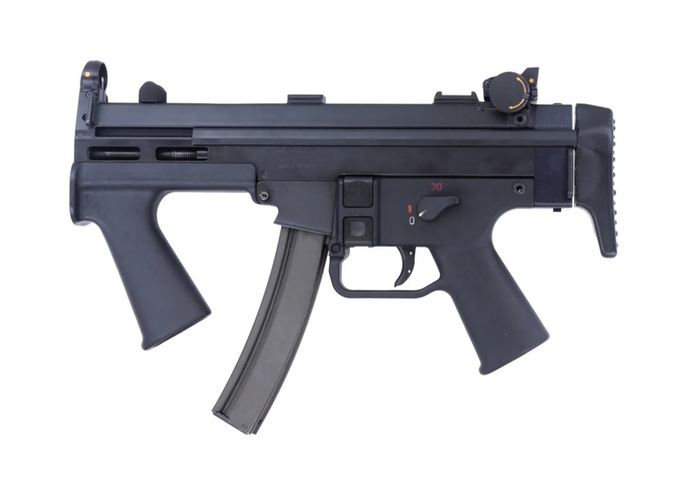

И в начале 1980-х годов компания Heckler&Koch разработала замену MP5 - пистолет пулемет HK SMG I. Заранее отмечу, что индекс I не является официальным, поскольку пистолет-пулемет так и не был принят на вооружение, по заводское обозначение у него отсутствует, и название HK SMG носили несколько образцов, разработанных в 1980-х годах, а потому I служит для отличия одного образца от другого.

С технической точки зрения пистолет-пулемет HK SMG I представляет собой автоматическое оружие, построенное по схеме автоматики со свободным затвором - отказ от полусвободного затвора MP5 позволил упростить конструкцию. Однако предусмотрен комбинированный - инерционно-гидравлический демпфер отката, который позволил снизить тем стрельбы до приемлемых 500 выстрелов в минуту.

УСМ допускает ведение как одиночного, так и автоматического огня, и вообще представляет собой традиционный для компании Heckler&Koch модуль-блок. Однако все органы управления выполнены двусторонними, для удобства оперирования как правой, так и левой рукой. Так двусторонним выполнен селектор рода огня, объединенный с предохранителем, рукоять взведения, расположенная вверху, наподобие UZI, для обеспечения доступа как правой, так и левой руки. Аналогично - кнопки фиксатора магазина и затворной задержки, расположенные перед магазином, одна над другой: магазина - снизу, затворной задержки - сверху. Кнопки изготовлены таким образом, чтобы тактильно отличаться. Двусторонними выполнены так же антабки.

Кроме того рукоять затвором поворотом на 90 градусов позволяет заблокировать затвор в заднем положении. Огонь ведется с переднего шептала.

Нелишним будет отметить наличие устройства для бесшумного заряжания - на правой стороне оружия, над предохранителем, однако, признаюсь, я не понял, как оно работает.

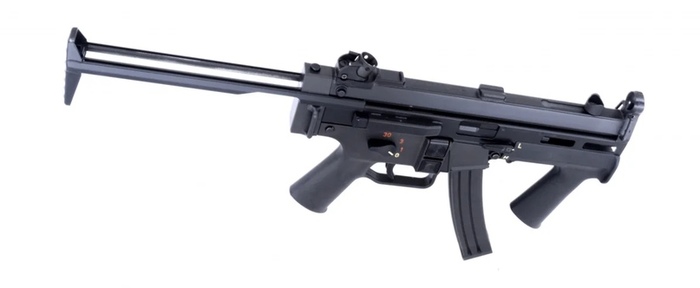

Цевье с дополнительной рукояткой изготовлено из пластика, как и тыльник телескопического приклада, который сделан таким образом, что его можно вообще снять с пистолета-пулемета, путем нажатия на круглую кнопку позади целика.

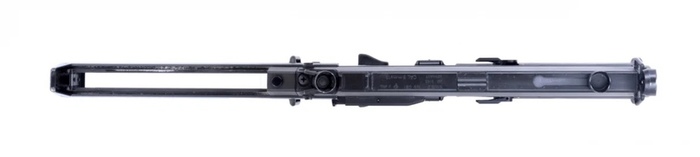

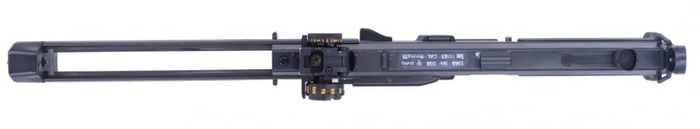

Особого интереса заслуживают прицельные приспособления - мушка с тритиевой меткой в кольцевом намушнике и диоптрический целик с двумя барабанами для регулировки. Правый барабан позволяет регулировать дальность от 25 до 150 метров и имеет маркировку "М", поднимающую целик примерно на 25 мм, для стрельбы в противогазе или ином снаряжении, левый служит для переключения между типом боеприпаса - НАТОвский, с тяжелой пулей, или дозвуковой. На целике так же присутствуют тритиевые маркеры.

Питание осталось неизменным - от отъемного коробчатого магазина емкостью 30 патронов 9х19 мм. Кроме того присутствует возможность установки глушителя и фирменных адаптеров Heckler&Koch для установки альтернативных прицельных приспособлений.

В целом по массово-габаритным показателям HK SMG I был ближе к HK MP5K, чем к полноразмерному HK MP5 - длина 355 мм, длина ствола 147 мм, вес без магазина - 3 кг.

Предполагалось, что HK SMG I станет родоначальником новой серии модульных пистолетов-пулеметов и в 1984 году 20 опытных образцов отправились на базу ВМФ США в Крейн, Индиана.

Хотя не обошлось без замечаний, но, в целом, HK SMG I получил высокие оценки. И, проведя работу над ошибками, в 1985 году Heckler&Koch представила доработанную в соответствии с пожеланиями заказчика модель HK SMG II.

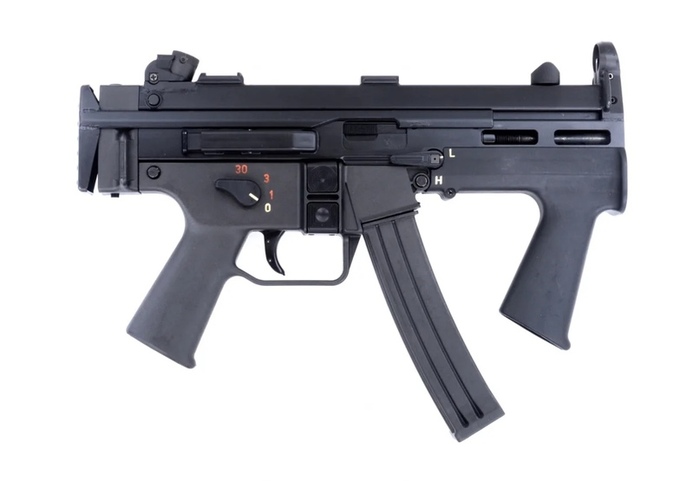

Пистолет-пулемет HK SMG II во многом повторял предшественника, но присутствовал и ряд отличий.

В первую очередь - избавились от излишне сложного целика, поставив испытанный целик с MP5 и вернули режим огня с отсечкой по 3 патрона.

Кроме того в конструкции появилась такая несвойственная для пистолетов-пулеметов деталь, как газовый регулятор, управление которым осуществляется рычагом, расположенным перед магазином, так же, как и все органы управления, выполненным двусторонним.

Целью введения этого устройства стало желание заказчика использовать пистолет-пулемет с глушителем, как с обычными 9-миллиметровыми патронами, так и с дозвуковыми.

В положении L часть пороховых газов отводится в баллон, расположенный в цевье, параллельно стволу, понижая таким образом давление в канале ствола и сбрасывая скорость пули до не превышающей скорость звука. Пороховые газы выводятся из баллона после того, как пуля покинула канал ствола.

Положение H служит для применения глушителя с дозвуковыми патронами или, без глушителя - с обычными, при этом газовый клапан закрыт.

Здесь еще следует сделать отступление и отметить, что в ранних образцах присутствовала функция блокировки затвора после выстрела - с той целью, чтобы звук работы автоматики не демаскировал стрелка при применении глушителя, однако впоследствии от этой функции отказались, поскольку было установлено, что уже на дистанции в 30 метров звук работы автоматики неразличим, зато стрелок лишается возможности сделать повторный выстрел при необходимости.

Остальные изменения касались удешевления производства и повышения прочности конструкции.

В 1985 году 20 пистолетов-пулеметов HK SMG II отправились на ту же базу ВМФ США для испытаний, но...

Но потенциальный заказчик, подумав, отказался от нового образца, отдав предпочтение уже состоявшему на вооружении MP5. Все прочие так же не заинтересовались новой моделью.

Так закончилась история этого, несомненно, интересного образца, как следует и не начавшись, впрочем, часть наработок в 1998 году была реализована в пистолете-пулемете Heckler & Koch UMP.

Ради моих подписчиков решил запилить пост про мой пистолет.

Ствол настолько же интересный насколько и спорный.

Модель P30

L -означает немного более длинный

S -означает предохранитель

V1 - означает УСМ LEM он же CDA

Пистолет приобретался для спорта. В первую очередь «обычная» стрельба (DBS) с возможностью потом идти в «динамическую» (IPSC).

Выбор пал на этот пистолет в первую очередь из-за его внешнего вида. Красота вещь достаточно субъективная. Но для меня это самый красивый пистолет в мире. Его внешние черты лишены каких-либо недостатков в эстетическом плане и я до сих пор не нашел той детали, которую я бы хотел изменить ради эстетики.

С красотой закончили. Теперь функциональность. Она спорная для спорта. Но и производитель не позиционирует его как спортивный. Это служебный пистолет и пистолет для самообороны.

Отсюда и не самый удобный УСМ.

Стоит отметить что существует 6 типов УСМ (V0-V6).

И не один не является идеальным для спорта. У них у всех достаточно длинный ход, длинный ресет и не самая явная «стена»

Моя модель (V1) имеет очень хитрый УСМ с 2 режимами:

1. Двойного действия (DA). Жмешь на спуск - курок сначала взводится а потом без паузы сбрасывается и происходит выстрел.

2. CDA Combat Defensive Action он же LEM это специальный подвид УСМа двойного действия, разработанный HK, имеющий так называемый предвзвод.  У курка есть дополнительная деталь с дополнительной боевой пружиной. При выстреле или перезаряжании эта деталь ставит пружину на боевой взвод, а первая остается расслабленной. При нажатии на спуск происходит напряжение только одной пружины, потому и спуск очень легкий. В конце пути происходит упор в чёткую «стену», что не так явно у других вариантов и после преодоления стены происходит выстрел.

На этом видео хорошо видно, что нажатие очень легкое, стена достаточно четкая.

На втором видео показан ресет. Да он длинный. Но терпимый. К тому же есть комплекты, позволяющие менять его самому дома без регистрации в соответствующих органах (ФРГ)

Обязательно нужно упомянуть, что у пистолета одна из лучших рукояток. Но это заметят только «старики» отстрелявшие не одну сотню патронов из глока, береты и зига.

Для меня же она просто удобная и такого щенячьего восторга не вызывает.

Так же на пистолет доступен тюнинг. Но он весь сконцентрирован в США и до Германии пока не добрался.

В целом я пистолетом доволен. За очень быстрый период холощения дома я добился очень хорошего и стабильного нажатия на спуск. На стрельбище же я выжимаю спуск до наведения - результаты для меня неплохие. Но есть еще к чему стремиться. Потому что я не профи и это для меня просто развлечение.

P.s. Уверен, что этот пост прочитают пикабутяне из США. Если среди них найдется человек готовый получить на домашний адрес пару посылок (ничего запрещенного: кронштейн для прицела, удлинитель магазина, поужины и рычаг УСМ) и отправить их из США в Германию, я буду благодарен не только словесно и но и в долларовом эквиваленте!

Всем бобра. Оружие это неплохо. Табуреткой по голове в пьяной бытовухе - плохо. Но никто не торопится запрещать табуретки и водку....
