Обычная ситуация: со слов клиента - залили телефон, но телефон работал, а тут почему то перестал.
Вскрываем телефон, и видим следующее.
Плата в окислах (помыли, пропаяли, плата ожила) а вот шлейфы матрицы и тачскрина электролиз не пожалел.
Решено попробовать восстановить шлейфы, так как новые матрицу и тачскрин (телефон из дешевых) экономически не разумно.

Снимал на китайский usb микроскоп.

После снятия окислов, видно что 2 контакта разрушились.

Счищаю лак с дорожек.

Теперь есть к чему паять.

Мою.

Наношу флюс. (на фото это игла маленького шприца)

Лужу.

Беру один волосок из провода МГТФ 0.2 кв.мм

И припаиваю его.

Отрезаю лишнее.

Вот что получилось.

Выглядит может не очень, но это очень даже работает)

Видео процесса :

Всем спасибо за внимание! Я не претендую на идеально исполнение.
Но если стоит вопрос об утилизации телефона, то почему бы не попробовать?)
Всем Добра ! )

GTX660Ti [GV-N66TWF2-2GD] принесли с прогаром. Полыхнула с некачественным блоком питания во время игры

Убираю место прогара от остатков керамических конденсаторов

Изолирую слои лаком

Восстанавливаю сгоревший фильтр

Теперь можно обслужить видеокарту, собрать и протестировать

Видеодрайвер установился.

Теперь тесты под нагрузкой.

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена.

Собственно нужно было припаять микросхему. Под рукой ничего для увеличения не оказалось, т.к. обычно паяю более крупные вещи. И вот чего придумал: мобильный телефон с держателем, трансляция экрана на ПК. Камера пусть и галимо, но 10х даёт.

По просьбе @anastas.rus, вскрываю камеру с побитой матрицей. Оказалось не так просто.

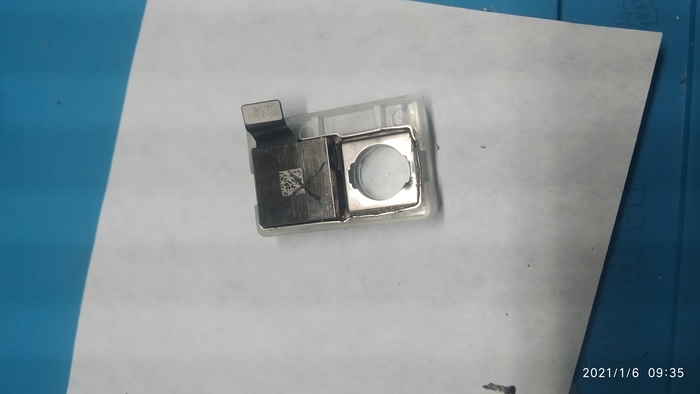

Заклеено было крепко. Пришлось выковыривать ее варварски из блока камер.

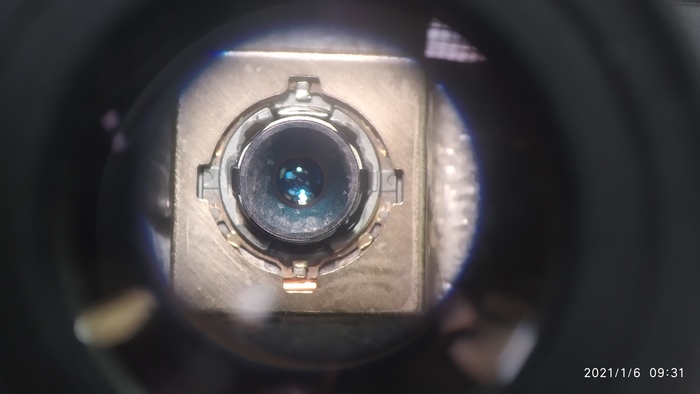

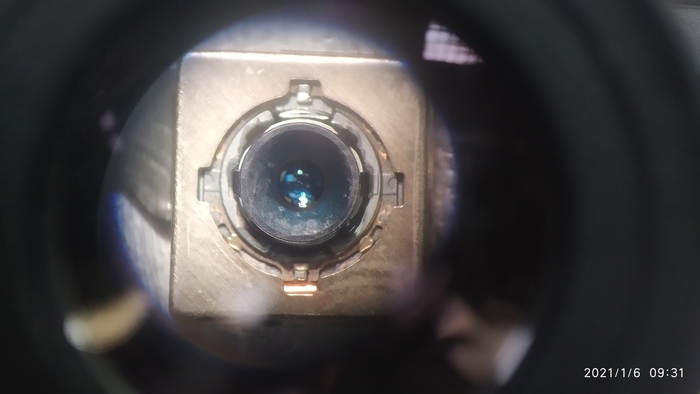

Трещин даже под микроскопом не видно

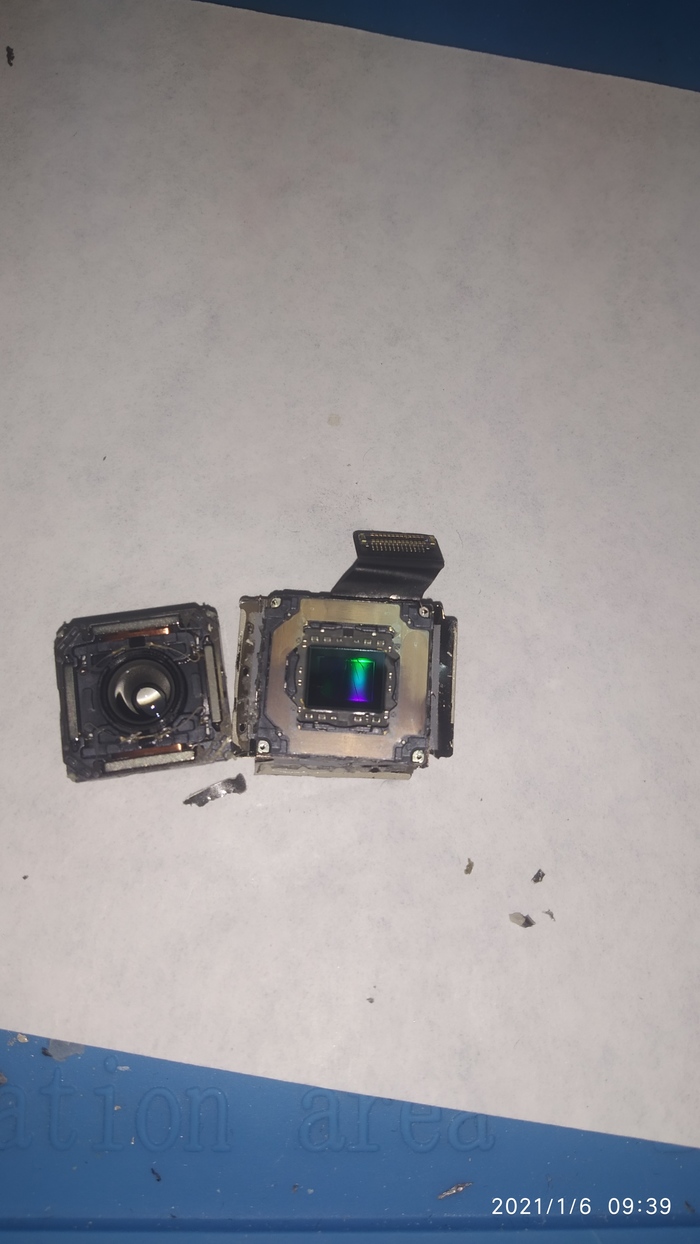

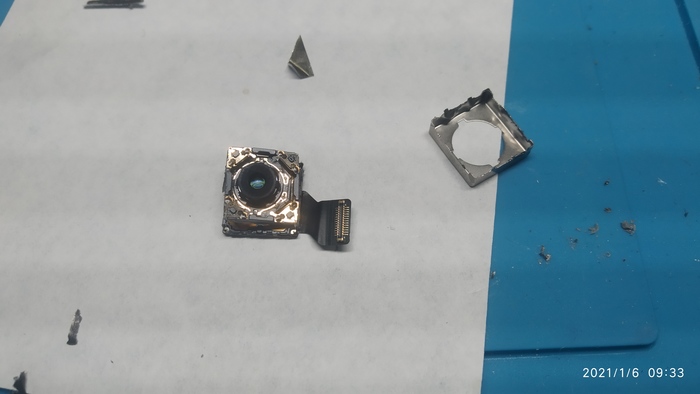

А вот разобрать саму камеру пришлось как консервную банку.

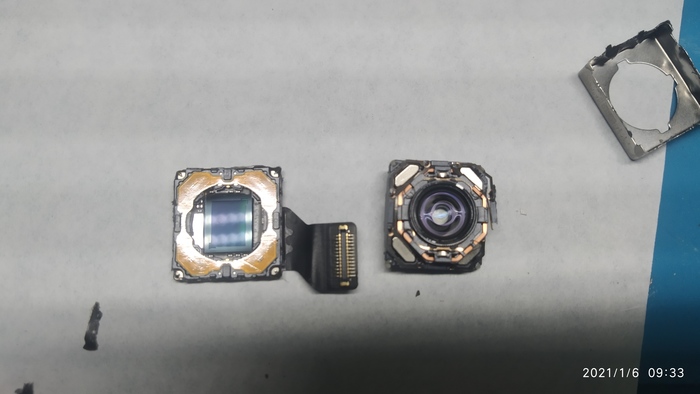

Но я добрался.

Тещин и здесь не видно.

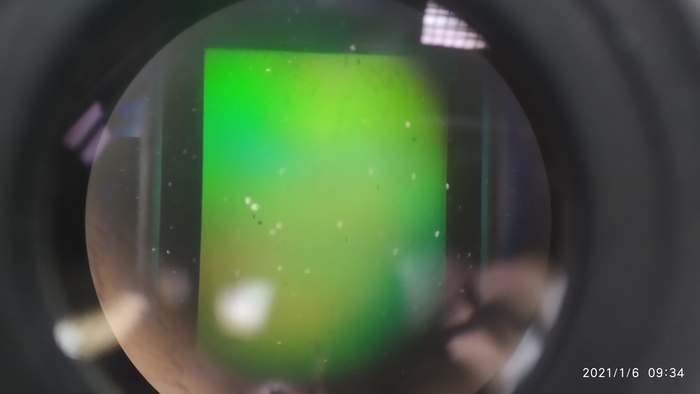

Матрица не побита

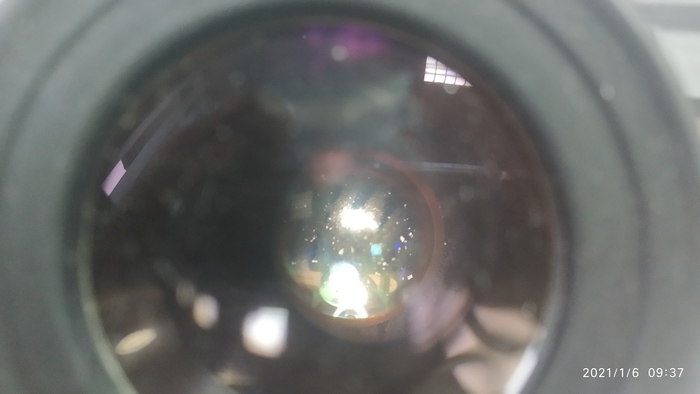

Обьектив/линза тоже в порядке.

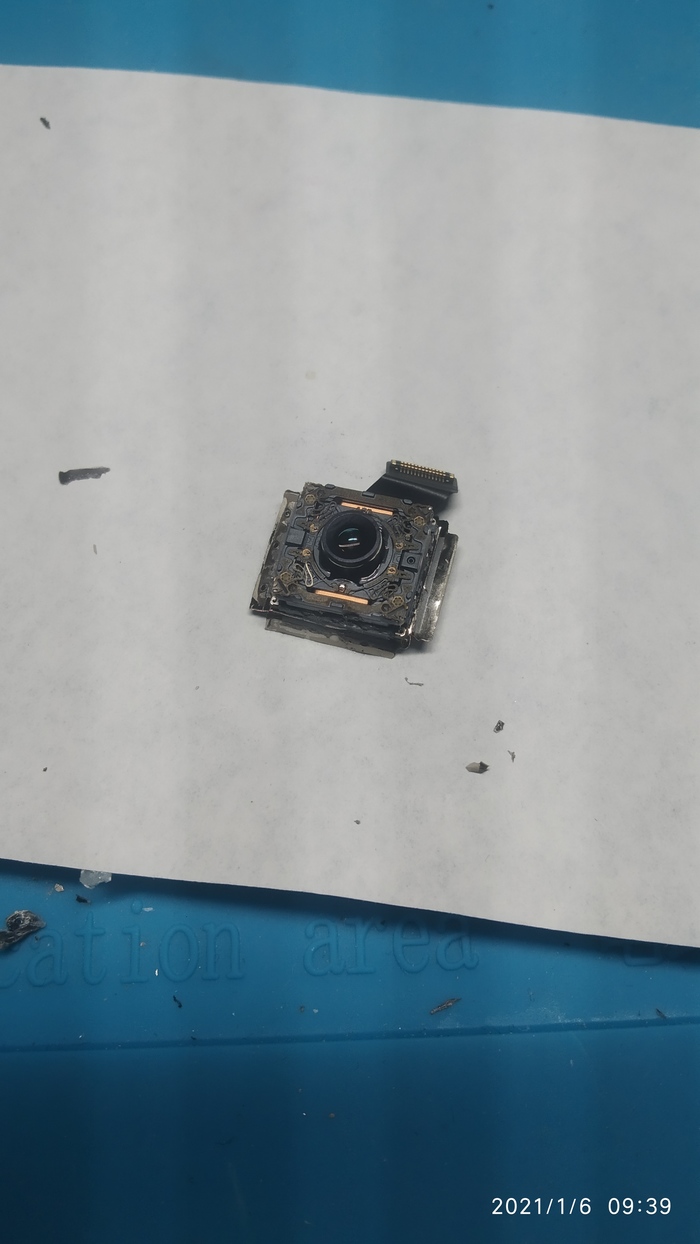

Может я не ту камеру разобрал? Попробую другую

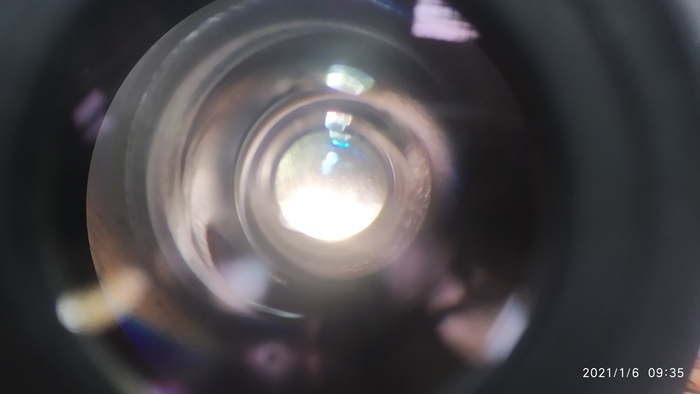

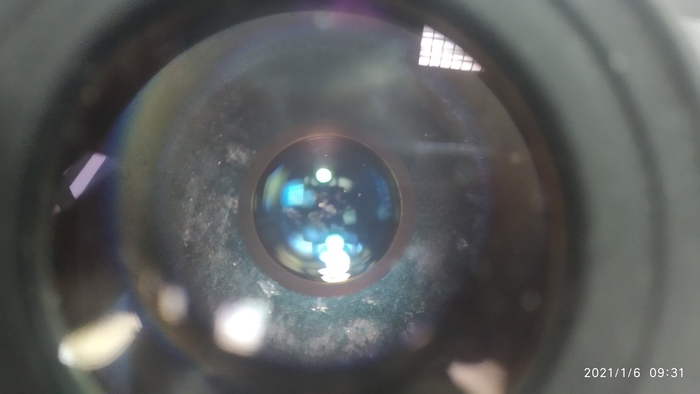

Через линзу тоже не видно

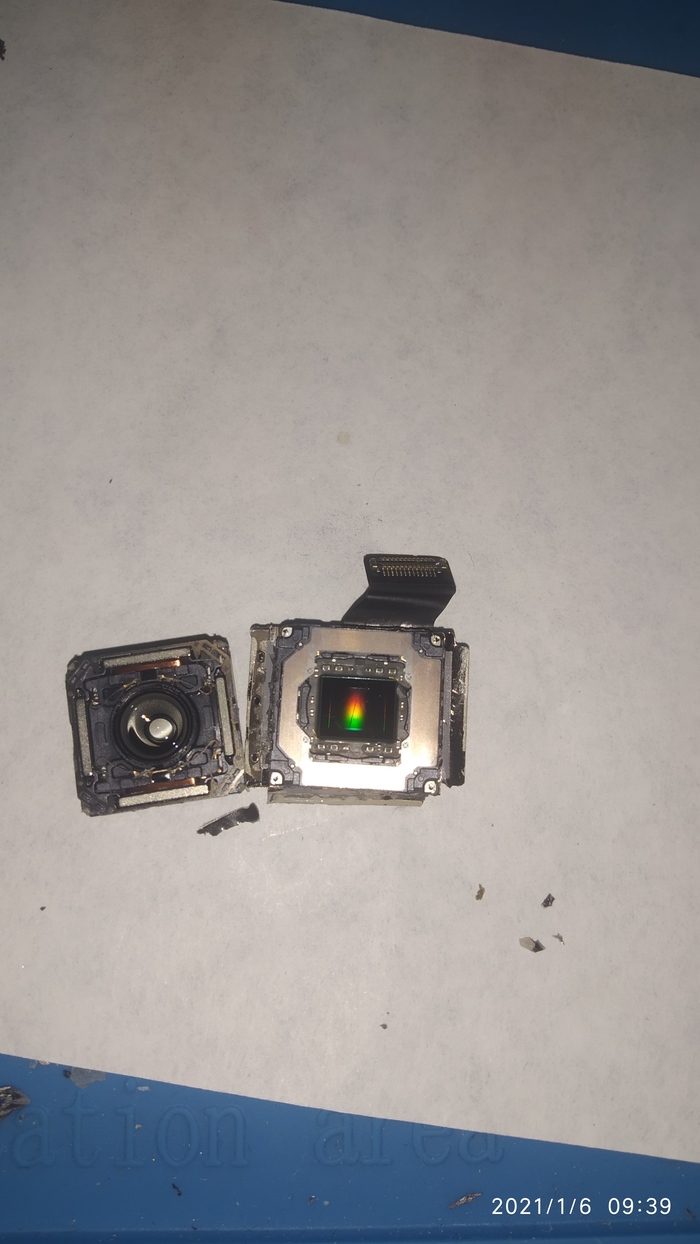

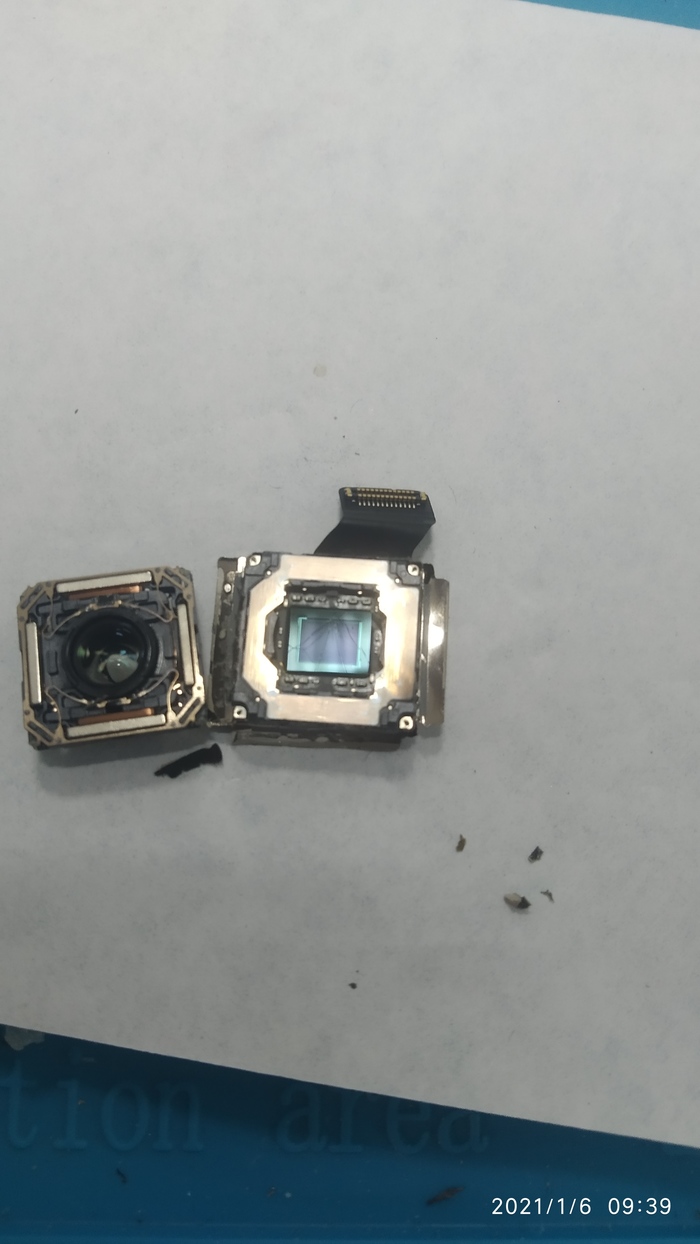

Имея уже небольшой опыт, эту разобрал легче

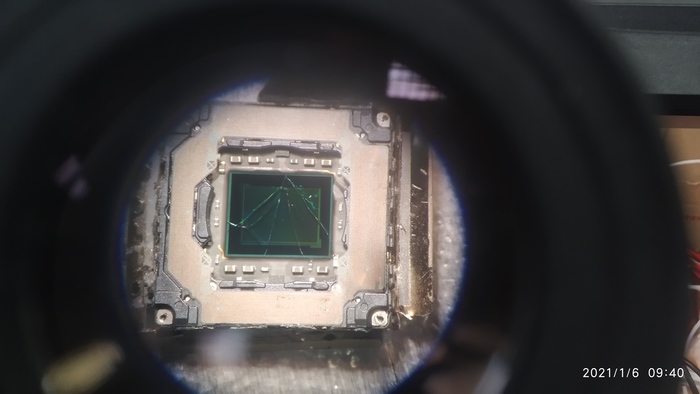

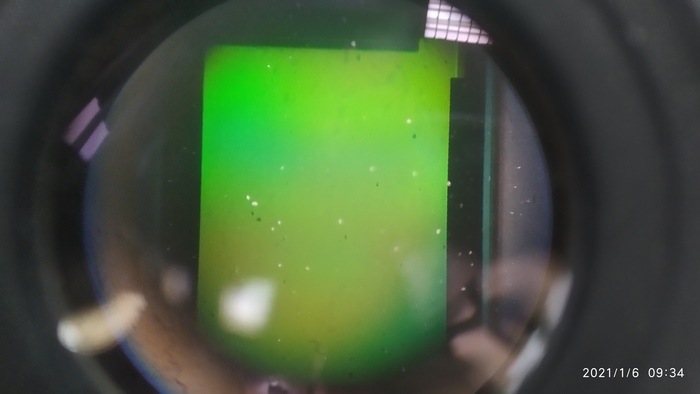

Да. Вот она, трещина на матрице. Сфоткал под разными углами и в разных режимах.

Как удалось побить стекло на матрице для меня загадка.

Мой первый пост. Не кидайте тапками. Попал ко мне в руки мелкоскоп биолам весь грязный и замызганый. Решено было востановить.

Снята вся оптика. Весь корпус был оттерт метиловым спиртом. Снят регулируемый предметеый столик. Старая смазка удалена. Нанесена новая. Потом разобраны макро и микролифт удалим с направляющих смазку. (предупреждаю! Не трогайте микролифт). Собрано все на место. Вся оптика почищена. И обнаруживается подлянка . Макролифт живёт своей жизнью.

Разбираем все обратно,удаляем смазку с направляющих и все начинает работать. Оказывается смазка не взегда нужна

(камера не сфокусировалась) мои эритроциты при увеличении х900
