Да, того самого, Фёдора Васильевича. Только от конструкции его прототипа там уже ничего не осталось. Я много лет назад писал о них подробнее, когда сам владел ФТ-2. Единственная поправка - ФТ-2 единственный серийно выпускавшийся, и делали его не по 1958, а по 1965. От создателя пистолета ТТ: панорамическая фотокамера Токарева
150 лет назад, 14 июня 1871 года родился Федор Васильевич Токарев, выдающийся советский конструктор стрелкового оружия, начавший свою карьеру еще в Царской России и продолживший свой путь в советском оружейном деле.
Среди его наиболее известных разработок – ручной пулемет Максима-Токарева, первый советский пистолет-пулемет, первый самозарядный пистолет советской разработки ТТ и самозарядная винтовка СВТ-38/40.
В честь дня рождения Федора Васильевича публикуем фрагмент документального фильма «Они ковали оружие победы», посвященного истории артиллерии и стрелкового оружия в СССР.
Фрагмент кинофильма "Они ковали оружие победы"
N Учетный: 27412
Дата выпуска: 1983
Киностудия: Центрнаучфильм
Режиссер: А. Герасимов
Оператор(ы): В. Ропейко
150 лет назад,14 июня 1871 года родился Фёдор Васильевич Токарев — советский конструктор стрелкового оружия. Наиболее известные разработки: пистолет ТТ и винтовка СВТ-38/40. Герой Социалистического Труда. Лауреат Сталинской премии первой степени.
Родился в станице Мечетинской Черкасского округа области Войска Донского (ныне Зерноградский район Ростовской области).
Весной 1882 года, когда Федору шёл одиннадцатый год, семья Токаревых переехала из Мечетинской в родную станицу отца – Егорлыкскую. С конца лета Фёдор учится кузнечному делу и подрабатывает в местной кузнице. Здесь обучился он и слесарному мастерству, кровельному и малярному делу. Здесь встретил сосланного на Дон оружейника Волкова.
В 1885 году в Егорлыкской открылось двухклассное училище, с пятилетним обучением. В училище этом было отделение ручного труда. По приглашению станичного правления прибыл известный на Дону слесарь-оружейник Алексей Васильевич Краснов. Ему поручили организовать слесарную мастерскую при станичной школе. Оказалось, что ремесленная мастерская организовывалась для учеников третьих и четвёртых классов, а Федор проучился всего одну зиму. Отцу не хотелось упустить случай отдать сына в учение ремеслу и он тут же отправился к мастеру Краснову. На всякий случай, втайне от сына, он захватил с собой и некоторые изделия Федора.
Краснов привил Фёдору любовь к оружейному делу, помог поступить в Новочеркасскую Военно-ремесленную школу(НВРШ). Федор был принят в Военно-ремесленную школу на кузнечное отделение.
После окончания курса Офицерской стрелковой школы по разрешению военного министра с 10 сентября 1908 по 17 июля 1914 года Токарев был прикомандирован к Сестрорецкому оружейному заводу для изготовления по его образцу нового экземпляра автоматической винтовки. На Сестрорецком заводе Токарев лично, как простой слесарь, выделывал наиболее ответственные детали винтовок, разработал образцы автоматического оружия.
Летом 1917 года Совет рабочих депутатов Сестрорецкого завода избрал Ф.В.Токарева на должность технического руководителя образцовой мастерской. В июле 1919 года распоряжением Чрезвычайной комиссии по снабжению Красной Армии Токарев был командирован на оружейный завод в Ижевск, только что оставленный войсками Колчака.
С 1921 года Токарев работает на Тульском оружейном заводе. В 1924 году на основе конструкции станкового пулемёта Максима он разработал ручной пулемёт Максима-Токарева, который 26 мая 1925 года был принят на вооружение Красной армии. В 1926 году Токарев разработал новый вариант пулемёта Максима для применения в авиации, заменивший пулемёт Виккерса. В 1927 году разработал первый отечественный пистолет-пулемёт под револьверный патрон — пистолет-пулемёт Токарева образца 1927 года.
Фёдор Васильевич Токарев нередко выходил победителем открытых конкурсов на лучшие образцы оружия..
Особое внимание Токарева привлёк пистолет Colt 1911, системы Браунинга. Токарев отметил чрезвычайно удачную систему запирания затвора этого пистолета, и несколько упростив, применил в ТТ не только эту систему, но и всю компоновочную схему. Это был очень удачный выбор, схема Браунинга по сей день считается самой удачной и используется в современных пистолетах. Применив схему Браунинга для патрона 7,62*25, Токареву удалось создать необычно мощный и компактный пистолет. Испытания выявили превосходство пистолета Токарева над многими другими по массе, габаритам и мощности в различных условиях эксплуатации.
В 1930 году на вооружение армии поступил разработанный Токаревым самозарядный пистолет ТТ. Им были также разработаны самозарядная винтовка образца 1938 года (СВТ-38), самозарядная винтовка СВТ-40, которые применялись в Великой Отечественной войне.
В 1948 году Токарев сконструировал оригинальный фотоаппарат для панорамной съёмки ФТ-1, выпущенный в небольшом количестве в 1948–1949 годах на Красногорском механическом заводе. После существенной переработки заводскими конструкторами фотоаппарат Токарева под названием ФТ-2 выпускался с 1958 по 1965 годы.
Умер Федор Токарев 7 июня 1968 года в Москве. Похоронен в Туле на Всехсвятском кладбище.
С появлением макета ТТ заморочился с проектированием кобур для Токарева.
Хотя пистолет весьма популярный выбор заводских кобур для него не богат.
В планах пара открытых кобур, пока думаю над дизайном, прототипы уже готовы.
Одна или две поясных, типа pancake и одна закрытая с клапаном по типу армейской, но симпатичнее.
Все варианты можно сказать больше подарочно-сувенирного назначения, но можно и использовать непосредственно для пострельбы.
В штатах как правило много югославских и китайских ТТ, в РФ или травматы или СХП или аирсофт.
Если у вас есть травмат ТТ, то как вы предпочитаете его носить?
В этот день родились: ты, команданте Кубинской революции Эрнесто Че Гевара, конструктор-оружейник, создавший пистолет ТТ, Федор Токарев, медамагнат и исполнитель эпизодической роли в фильме «Один дома 2» Дональд Трамп! Желаю тебе всегда чувствовать себя на своем месте и нести в этот мир только добро и позитив!
ссылка для тех, кто хочет поддержать мой ежедневный проект
Много песен было у него. Одни мы помнили, другие знали и пели все слова в слова. А теперь нет такого больше. Вечная память и царствие небесное Вилли(((

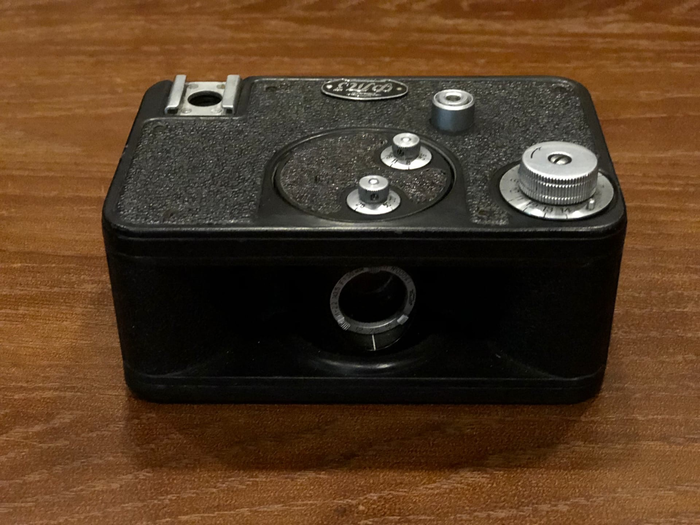

И снова здравствуйте! Следующий пациент из волшебного мешка @webmuerto, Фотоаппарат Токарева. Не буду переписывать вам тут википедию, но советую почитать его историю на сайте зениткамера,(ссылка есть из статьи вики) достаточно интересно.
Приступим сразу к нашим баранам. Заедают замедленные выдержки, типовая проблема этого аппарата, привет Федору Васильевичу. Информация как разбирать этого зверька естественно отсутствует, мало таких же маньяков как я) Но ничего, как потом выяснилось он простой как винтовки тех лет.
Итак чтобы снять верхнюю крышку нужно открутить шесть черных винтов и ручку взвода затвора.
Переворачиваем и видим незамысловатый механизм замедления выдержек.
Механизм достаточно прост если не примитивен, выбирая выдержку мы просто прижимаем к шестерне на барабане червячные валы, которые дают сопротивление и замедляют его. При 1/400 барабан вращается свободно, если прижать первый рычаг получаем 1/200, Второй рычаг дает 1/100, и есть ещё недокументированная возможность задействовать оба и получить выдержку 1/60, но это только в случае когда механизм чист и хорошо смазан, иначе пружина затвора не справится. Собственно почистить червячные валы, смазать, и выдержки вернутся, но тут я заметил что барабан натер внутри себе борозду.
А то значит что с барабаном что то не так, повод копать глубже), да и из любопытства посмотрим что там внутри.
На нижней крышке просто откручиваем все винты и придерживая барашек снимаем.
Важно: Правильное натяжение пружины устанавливается на заводе, поэтому если нет необходимости лучше дальше не лезть, если уже надо то запомните количество оборотов при отпускании пружины, и расслабляейте её плавно чтобы она не лопнула. Мне пришлось восстанавливать её конец.
После снятия пружины стопора и барашка натяжки барабан можно вытянуть вверх в среднем положении
После изъятия барабана открылась причина натертой борозды
Отсутствует бархотка с одной стороны, барабан перекашивался и цеплял за корпус. Ну это поправимо. Открутив от барабана верхнюю шестерню, держится на двух винтиках по бокам, можно вытащить объектив
Индустар-50, просветленный, зафиксирован на бесконечность и диафрагму f5 за счет прорези в шахте барабана. Линзы в идеальном состоянии, закрытая конструкция, никто ничем его не тер.
Вот собственно и весь фотоаппарат
Отчетливо чувствуется рука оружейника, простая механика, вороненая сталь на барабане и шестернях, и аскетичный дизайн, не даром он не нравился главный конструктору КМЗ Е. Соловьёву.
Чистим, смазываем где надо, и собираем. Свиснул у супруги кусочек самоклеющегося фетра и приклеил на своё место. Материал немного не тот, но я думаю справится.
После этого барабан стал вращаться ровно и плавно.пружину затвора пришлось натянуть почти до максимума но добиться плавной работы всё же удалось, даже выдержки 1/60.
Насчет фотографий, огорчу фт-2 для сьемки нужны две оригинальные катушки, они ниже стандартных кассет 135/36, а внутри была только одна, но по моему с пленкой, так что шанс есть.
Всем спасибо за внимание. Видео работы затворов будет позже отдельным постом.
Всем привет, недавно открыл для себя Пикабу, понравились разные сообщества и также решил начать себя тут с поста про то что больше всего нравится! ;)
Достаточно давно занимаюсь военными, стрелковыми прикладными видами спорта и вообще давно интересуюсь военной историей и всячески совмещаю свои интересы с профильными хобби.
Одно из них - профессиональная предметная фотосъемка.
В 2017 году начал сотрудничество с некоторыми оружейными магазинами и магазинами занимающимися реализацией макетов и схп современного и ретро оружия.
Далее один из последних работ - Автоматическая винтовка Токарева АВТ-40
Мне нравится эта работа, и всегда стремлюсь получить "слюноотделительные" результаты в каждом кадре.
Собственно дальше фото с фотосета.
Автоматическая винтовка Токарева обр. 1940 г. (АВТ-40) "Светка"
АВТ-40 по своему устройству была аналогична СВТ-40, но благодаря наличию переводчика, роль которого выполнял предохранитель, могла вести как одиночный, так и непрерывный огонь.
Масса, кг: 3,8 (без патронов и штыка);
Патрон - 7,62×54 мм;
Начальная скорость пули, м/с - 830;
Прицельная дальность, м - 1500, 400 (эффективная);
Максимальная дальность, м - 800;
Вид боепитания - коробчатый, отъёмный магазин на 10 патронов.
