Привет друзья,

сегодня у нас одна из моих любимых пушек -  американский BAR 1918 A2.

Этот могучий аппарат полюбился мне еще в те теплые и уютные  времена когда мы рубились в Call of Duty по локальной сети в общаге.

Автоматическая винтовка Браунинга, коротко B-A-R, была одним из самых важных видов пехотного оружия в арсенале США во время Первой и Второй мировых войн, а так же войны в Корее. Адекватная замена BAR появилась только в середине 80х.

На момент создания это был новый концепт: относительно легкое оружие, под винтовочный патрон, сочетающее в себе автоматический огонь пулемета с точностью и маневренностью обычной винтовки. Относительная лёгкость в случае BAR 1918A2 означает нехилые 8 кг.

Технически BAR представлял собой автоматическую винтовку, работающую по принципу отвода части пороховых газов с питанием из съёмного магазина на 20 патронов.

Обновленная версия BAR, использовавшаяся уже во время Второй мировой войны и войны в Корее, получила обозначение M1918A2.

M1918A2 получил двуногие сошки и мог вести огонь только в полностью автоматическом режиме с выбором скорострельности: медленный со скоростью 350 выстрелов в мин. или быстрый с 550 выстрелов в мин.

BAR разрабатывался как противопулеметное оружие, способное противостоять немцам на полях первой мировой, но поступил в действующие части только под самый конец войны.

Во Вторую мировую BAR оказался очень полезным инструментом в борьбе со снайперами. Один стрелок, вооруженный BAR, иногда причинял столько же потерь противнику, сколько весь остальной стрелковый взвод вместе взятый.

BAR ценился так высоко,  что американские части-ветераны, во время боев во Франции, всеми правдами и неправдами оснащали себя гораздо большим количеством BARов, чем им было официально положено по уставу.

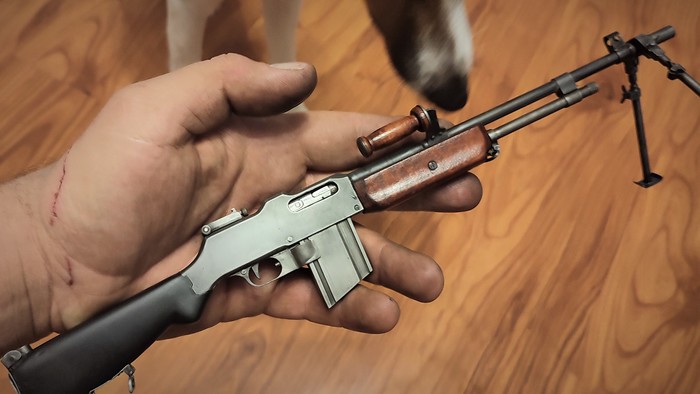

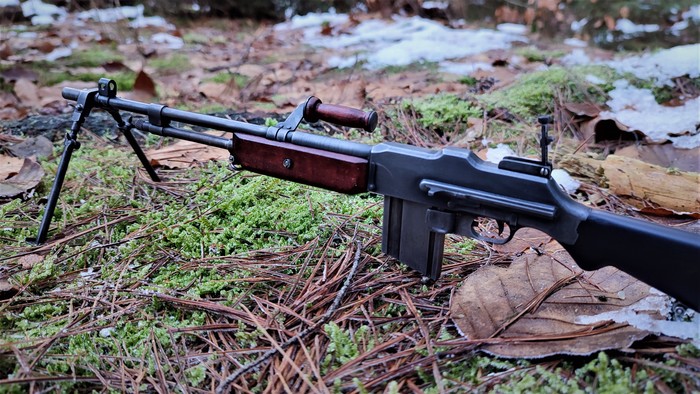

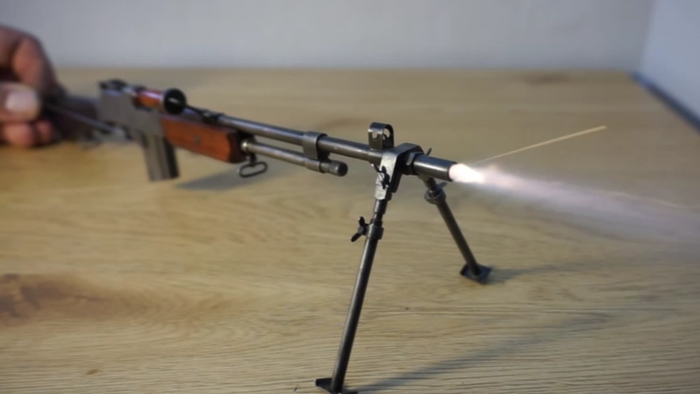

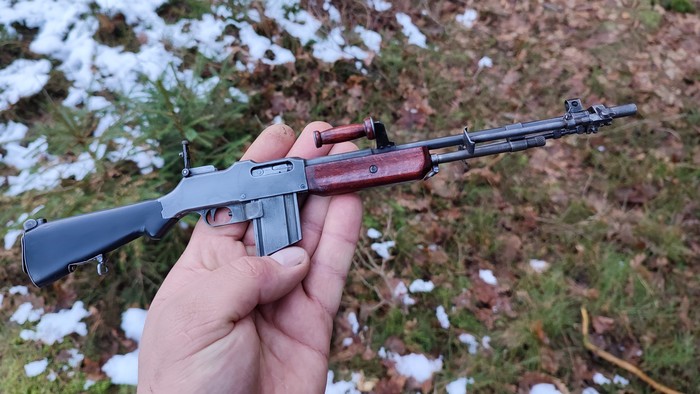

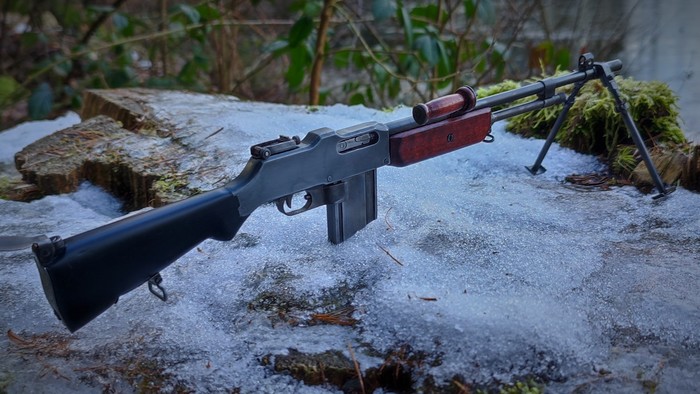

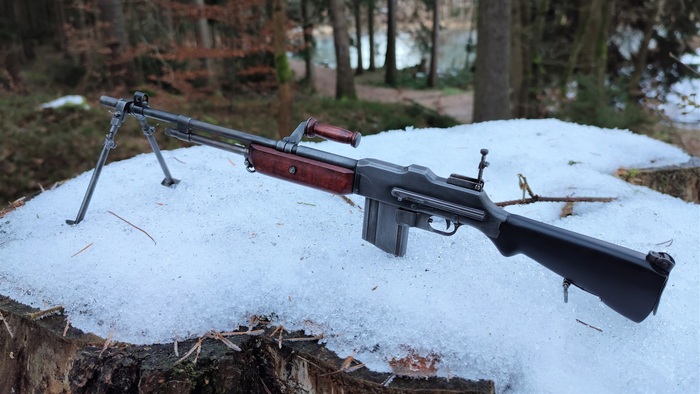

Моя миниатюрка выполнена из стали в масштабе 1:4.  Она умеет досылать патрон из магазина, стрелять и выбрасывать стреляную гильзу.

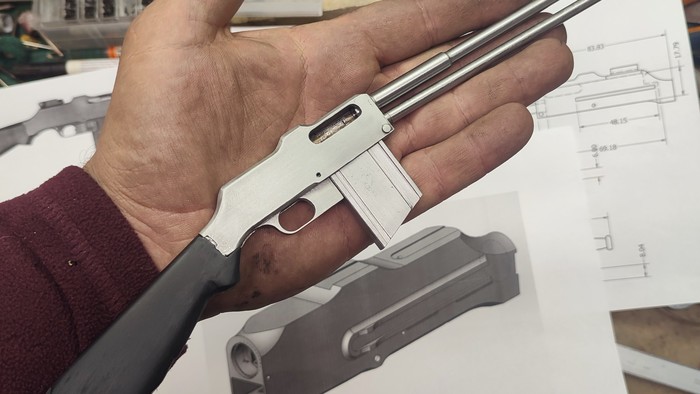

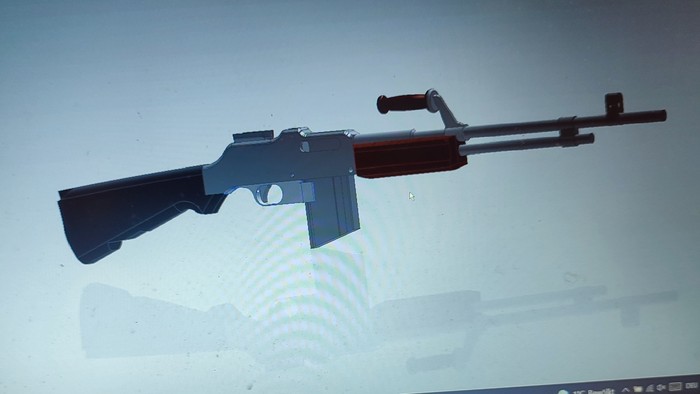

Проект начался,  как водится, со сбора информации и изготовления модели для постройки. Внятных готовых чертежей и схем раздобыть не удалось. Пришлось рисовать с нуля по фоткам.

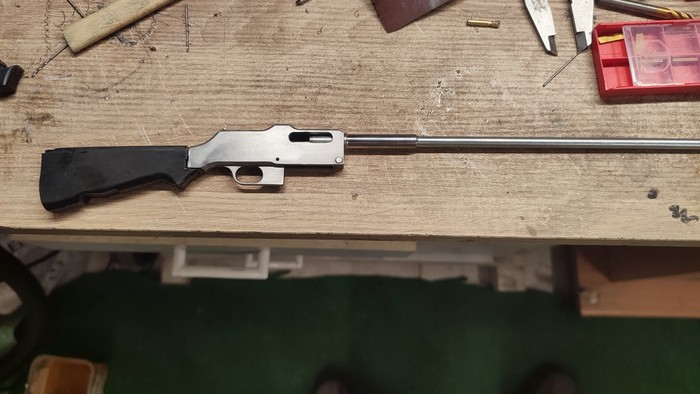

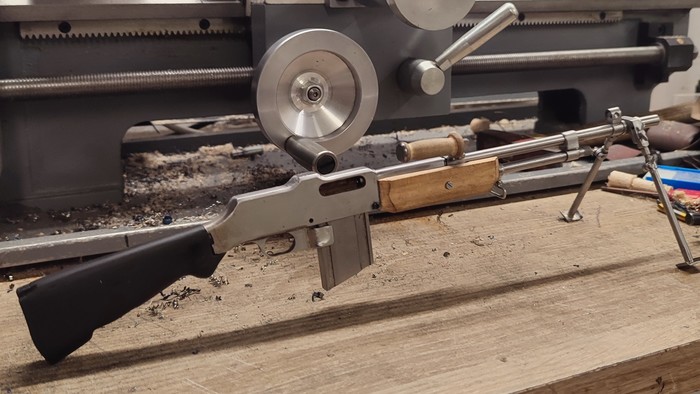

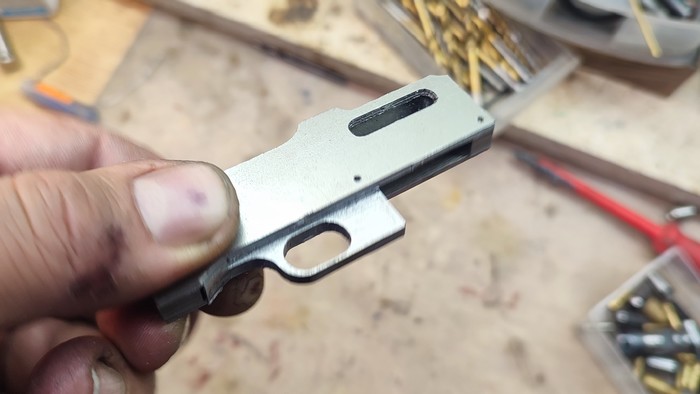

Достаточно толстого куска металла для ствольной коробки у меня под рукой не оказалось.  Пришлось изготовить сварной сэндвич из трёх кусков 2м-6м-2м.  Позже это сильно облегчило изготовление - не пришлось выбирать фрезой сердцевину.

Ствол из трубки для гидравлики, внутренний диаметр 3мм.

Магазин так же по сэндвичной технологии. Стенки по 1.5мм и сердцевина 4мм.

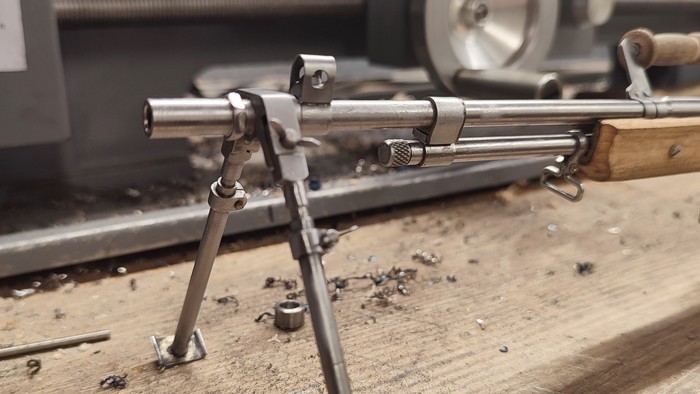

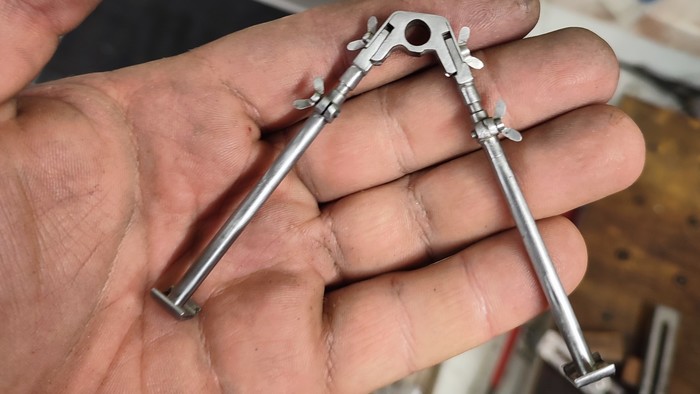

Самой трудоёмкой частью этой модели оказались сошки. Куча мелких деталей.

Приклад распечатал на 3д принтере. У настоящего BAR он из какого-то пластика типа эбонита. Внутри приклада трубка с буферной пружиной.

Цевье и самоварная ручка выполнены из бука.

Механизм сильно упрощён, но основные моменты разборки сохранены.

BAR стреляет по пулеметному, с заднего шептала. Как например пулемет Дегтярева. Запирание осуществляется кривошипным механизмом, слегка похожим на запирание у Люгера. Вот этот верблюжий горб на ствольной коробке  как раз место для кривошипа в мертвой точке.

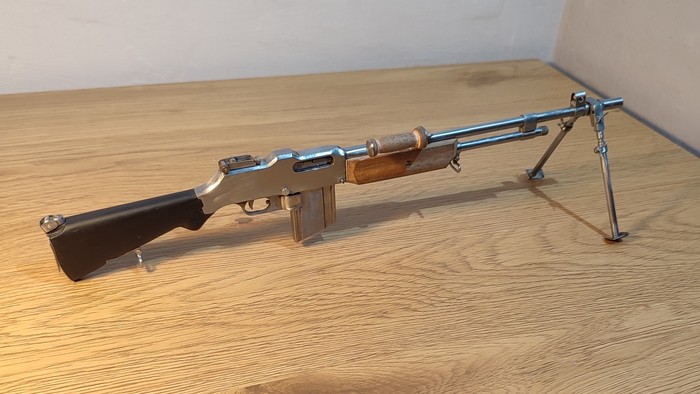

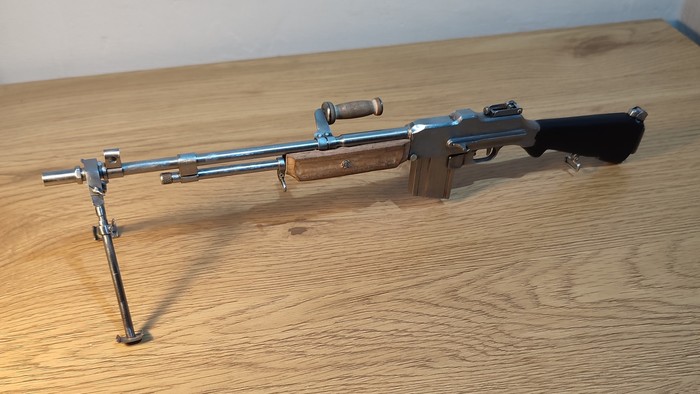

Особую сложность и непонятность вызывало типичное серое покрытие американских пушек. В оригинале это фосфатирование.  Для воспроизведения эффекта пришлось не мало  поэкспериментировать. Удовлетворительный результат дало травление в хлорном железе с последующей обработкой разбавленной спиртом холодной воронилкой.

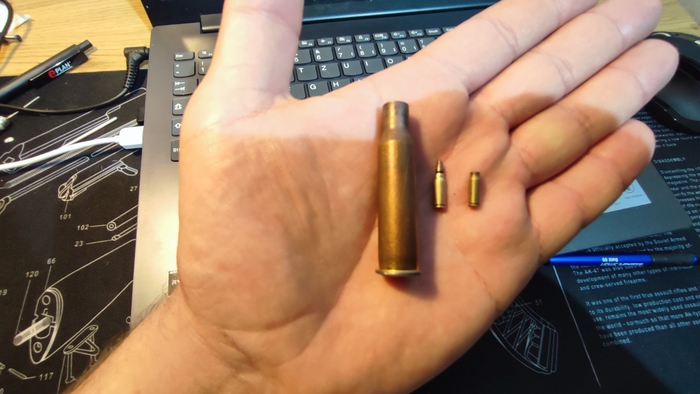

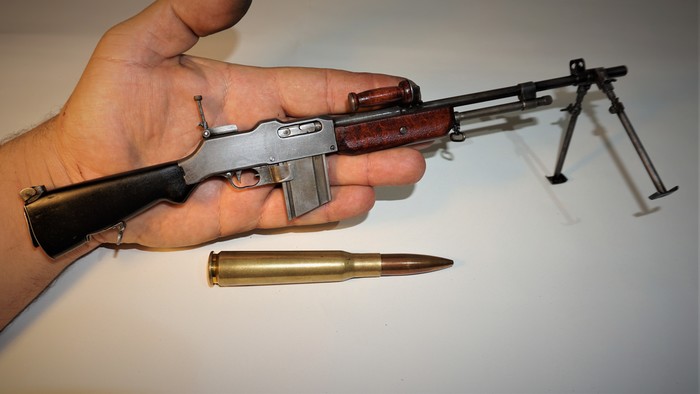

Вот так выглядит миниатюрный патрон по сравнению с мосинской гильзой.  По идее это патрон для калаша в масштабе 1:3 который я делал незадолго до этого проекта. Патрон вышел удачным и ему пришлось сыграть роль  .30-06 в масштабе 1:4. Стараюсь не плодить сущности без надобности.

Видео:

Бонус. Кому интересно про урон от мелких пушек, видео с баллистическим желатином. Желатин по старым натовским стандартам 20% по весу.

Стандартный дисклаймер, для имбецильных школьников, пионэров, диванных оружейников и мамкиных юристов со сферическими прокурорами, могущих провести баллистическую экспертизу по ютубу и снять отпечатки с фото:

1. Да, за мной выехали, я нарисовал себе "три гуся", меня посодють, я слышу "звуки колонии" и сушу сухари - и мне пофигу по целому ряду причин.

2. Нет - это не оружие. Не веришь, ну и ладно, смотри пункт 1.

3. Нет, я не делал и не буду делать настоящего оружия. И вам не советую.

4. Нет, не продается, не меняются.

5. Я знаю что от него нет толка. Да - он бесполезен в самообороне. Да из него не стрельнешь на 100м. Надо быть совсем конченым, чтобы "самооборонятся" миниатюрной игрушкой.

6. Стрельба здесь не главное, но простой макет это скучно. Стрельба это задача со звёздочкой и море веселья.
