Клапан для маски респиратора

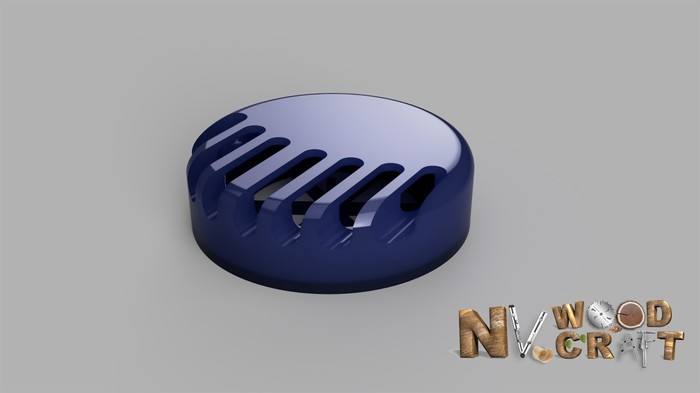

Здравствуйте! В этой статье представляю Вам выпускной клапан, изготовленный на 3d принтере для самодельной маски респиратора. С клапаном намного легче дышать и меньше накапливается влага.

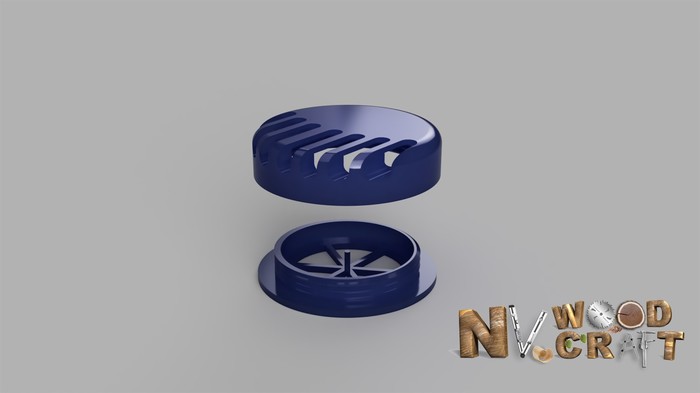

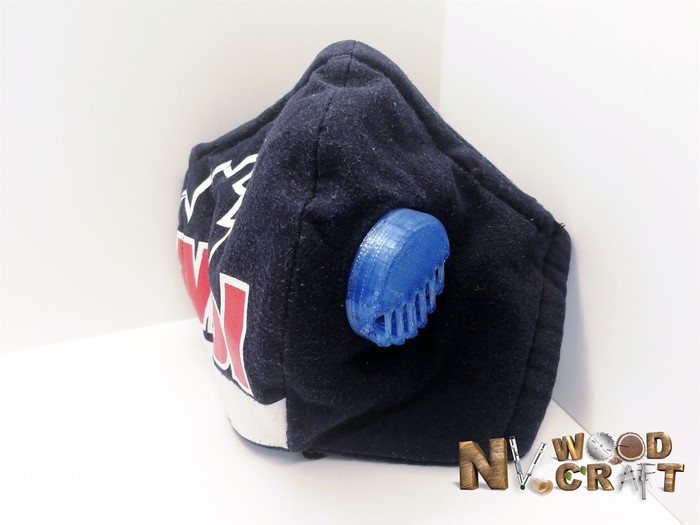

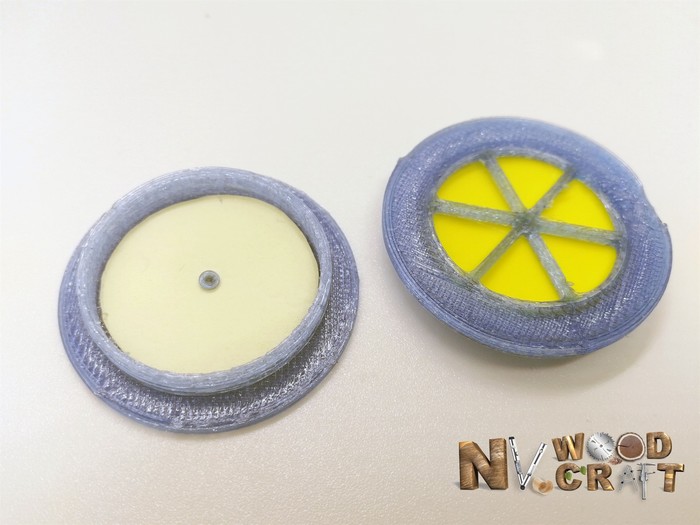

Клапан спроектировал из двух деталей, которые соединяются резьбовым соединением. Благодаря этому, клапан можно зафиксировать и на маске медицинской и на многоразовой маске изготовленной своими руками.
Модель спроектирована в Fusion360. Очень кстати было, что в нем есть функция изготовления резьбы.
Под внутренний диаметр детали со штырьком, вырезаем из резины (например из хозяйственной перчатки) кругляшок. Аккуратно протыкаем или вырезаем в центре отверстие.
Резиновый круг устанавливаем гладкой стороной к клапану и после фиксируем его, расплавляя штырёк паяльником.

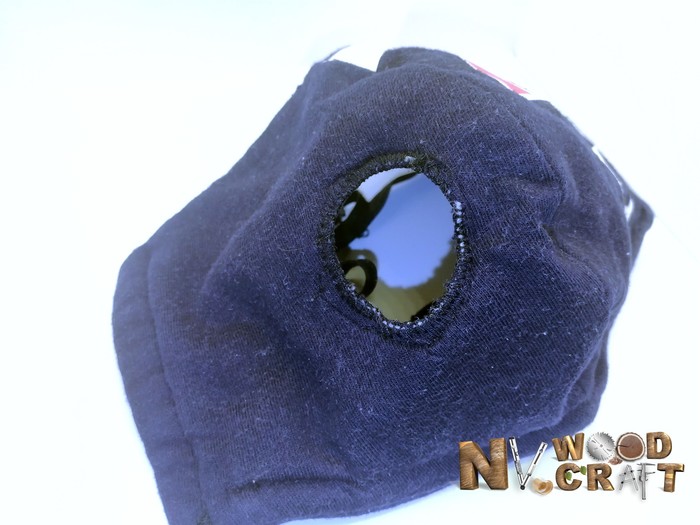

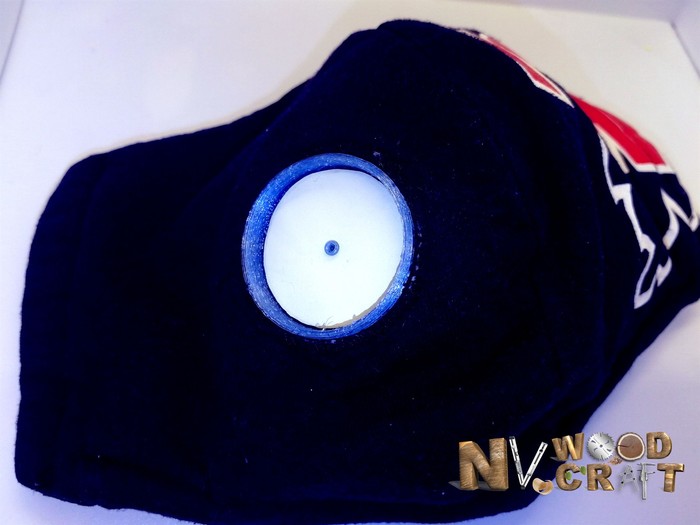

В маске желательно прошить и обметать отверстие под клапан. Так же перед стиркой клапан желательно снимать, т.к. резина может деформироваться.

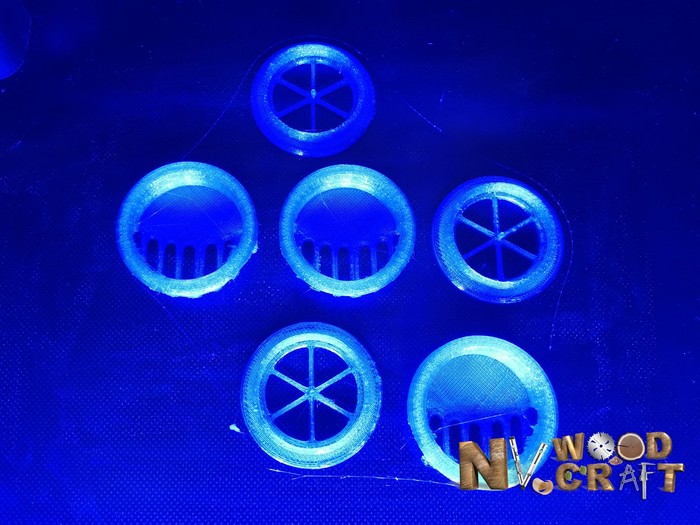

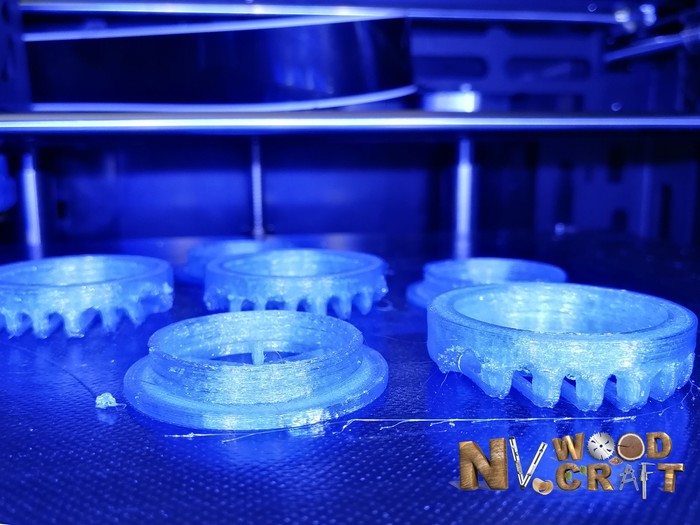

Параметры для печати клапана:
- Пластик с хорошей межслойной адгезией, например PETG
- Для PETG поддержки противопоказаны — будет сложно оторвать, не сломав изделие
- Заполнение на свой вкус, можно 100%, можно 10% =)
- Прилипание к столу не требуется
Благодарю за внимание!
Ссылки для скачивания у меня на сайте: https://nvwoodcraft.ru/3d-pechat/models/klapan-dlya-maski-respiratora/
