Дано Asrock vega 56,стояла в компьютере, не майнинг. Включалась работала без артефактов. Стало пропадать изображение после вообще не включилась и вентилятор не крутится, надпись радеон горит, не разгонялась работала в стоке. Это чип или есть шанс что жива?
На ремонт зашла партия карт. В ряде которых было два гигабайта.
Из одной пошёл дым во время работы, даже видео есть, как выходит джин:
А, как мы все знаем, без магического газа внутри - видеокарта не будет работать, следовательно, её надо чинить.
Клиент отказался восстанавливать доску, поэтому перекинул гпу на другую карту, где он был неисправен. Но мы все же ГОРИМ желанием восстановить эту доску, которую выкупили на запчасти)
Чтож, самая обычная gigabyte rtx 3070 gaming oc, горела хорошо, качественно. Придётся пилить. Снимаем память, чтобы не мешалась и не замкнула чего:
Прогар с этой стороны зачищен, но помимо обвязки этой фазы здесь шел 12в полигон, питающий шим pcie, его тоже необходимо будет прокинуть. Ух, красота)
Восстановим необходимый полигон
Ставим на место новый гпу и память:
Проверяем видеокарту на выдачу изображения и получаем посткод д6:
Вполне логично - родной чип на карте был не лхр версии, а тот, что мы поставили новым уже лхр, 2022 года. Поэтому при вычитке с биоса мы получаем не совпадение в ID видеочипа и закономерную ошибку.
Перешиваем карту верным биосом, наконец-то смотрим на изображение:
Но и это ещё не все.
Карту нужно залить, чтобы плата стала снова цельной. Используем тот же клей и лак сверху и снизу после (ждём около дня, чтобы клей засох):
Поставили на плату предохранители, поскольку ремонт все же был по питаниям. Не хотелось бы, чтобы карта сгорела вновь.
Собираем карту, очистив охлаждение от прогара и заменив все термопрокладки, ибо родные имеют теплопроводность в 1.8вт/мк.
На фото оставил кусочки родного дрмоса, чтобы было, с чем сравнить)
Теперь переходим к тестам видеокарты под нагрузкой:
Получив такую "интересную" проблему, решаем её тоже, предлагаю в комментариях определить, что было причиной неверных показателей.
Наконец-то переходим к полноценным тестам, видеокарта полностью работоспособна:
Температуры крайне низкие, особенно учитывая тихие вертушки на этой моделе - но тому тоже есть причина, которая видна на скриншотах.
На этом ремонт закончен, карточка отправляется на просторы авито к брату в компьютер :)
Карточка делалась для себя, поэтому рентабельность считать нет никакого смысла, но только новый гпу стоил 12 тысяч.
Беседа по помощи с компьютерами в телеграм
Чтобы обратиться по ремонту видеокарты можете написать мне в лс того же телеграма - @Bisenen
Доброго времени суток! Решил сделать себе подарок на Новый год, купил себе видеокарту через авито доставку. Продавец оказался пи.. очень нехорошим человеком и приехавшая видеокарта внешне выглядящая без повреждений, не определяется ни в одном из доступных компов. (пробовал на матерях с разными версиями pci-e, даже через райзер подключал). Подсветка работает, вентиляторы крутятся. Вопрос - насколько велик шанс что это неисправный чип, и если да сколько стоит сейчас его замена? Видеокарта GV-N108TGAMING OC-11G.
Ссылка на эту модель на сайте Gygabyte: https://www.gigabyte.com/ru/Graphics-Card/GV-N108TGAMING-OC-11GD
Здравствуйте, нужна помощь, есть видеокарта sapphire r7 rx260x 2g. При чистке сбили компанет q101 или U100, нужна схема карточки или качественное фото маркировки компанетов. Симптомы: старт есть, изображения нет. Верю в силу и помощь Пикабу)
Досталась в ремонт в разобранном виде, некоторые компоненты отсутствуют. В приоритете, конечно же схема, но буду рад всему. L9 дроссель отсутствует.
Доброго времени суток всем.

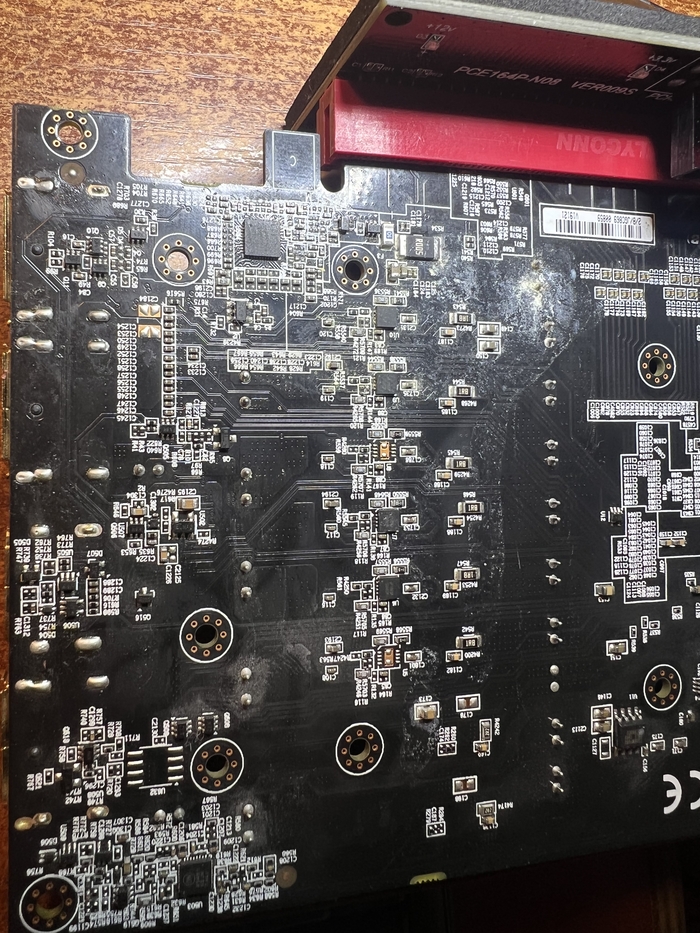

Поступил на ремонт такой девайс, уже разобранный с прогаром текстолита в области формирования питания ядра видеопроцессора.
Случилось все по причине попадания жидкости на видеокарту.

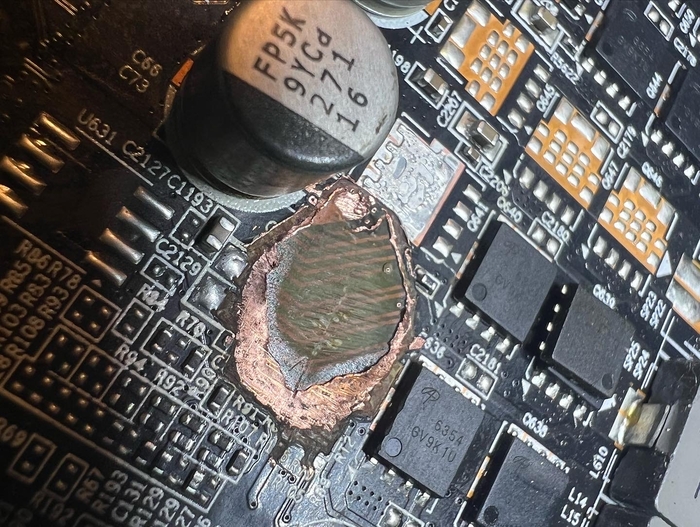

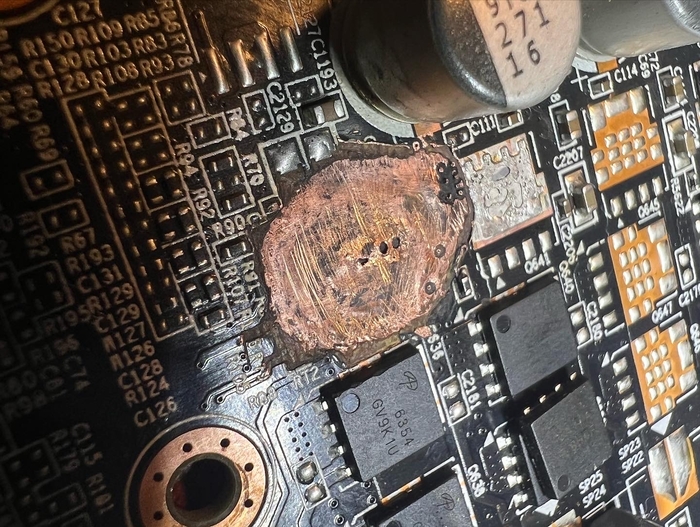

Первым делом было удалено сгоревшее, вырезан первый слой текстолита и токопроводящих дорожек

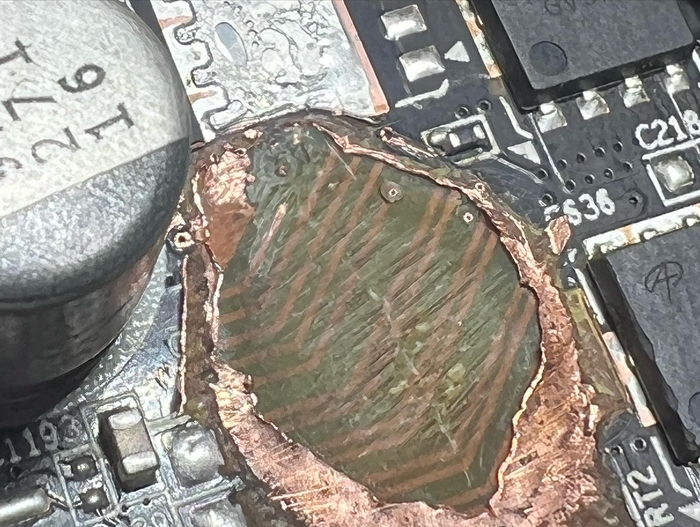

Далее пошёл в ход второй слой
Так же был удалён второй прогоревший полевой транзистор, и часть дорожки третьего слоя
После этих манипуляций скальпелем под микроскопом, проверяем сопротивление видеопроцессора, оно было 0,3 Ом, что вполне нормально для этой серии
Теперь можно подать питание на видеокарту. Потребление блока питания по +12в было 350мА
Грелась микросхема шим контроллер uP9512r рядом стоящий резистор на 2,2ом через который идёт питание на неё +5в показывал с одной стороны +5в с другой +3,4в но не перегорел, держался молодцом.

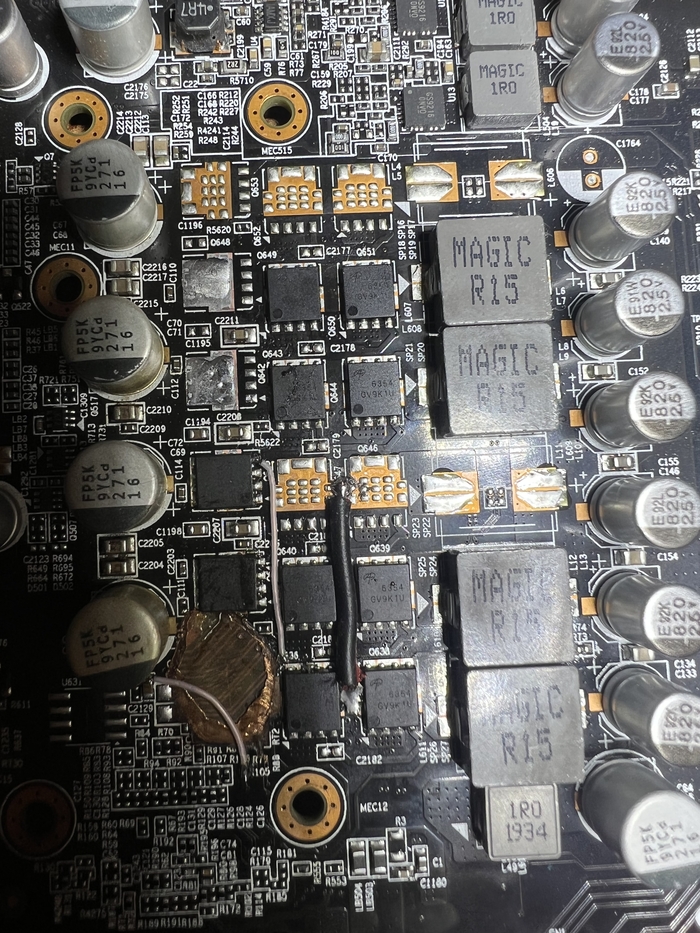

Далее была заменена микросхема шим, отмыты следы окислений, восстановлены токопроводящие дорожки, так как транзисторов под рукой родных не было, снял их с верхних плеч и поставил в нижние. Так же было принято решение перенести транзистор на свободное место, тк родное посадочное сильно выгорело, а это плечо заводится в первую очередь!
После заказаны и установлены на место родные полевые транзисторы aon3414a
Первый запуск после проделанных работ, сперва от лабораторного блока питания, а после в сборе от блока питания ПК
Ну и финальный тест с нагрузкой
Количество потраченных запчастей: шим контроллер, 2 полевых транзистора, немного медного провода, термопаста, термопрокладки, пара окисленных конденсаторов и несколько часов кропотливой работы под микроскопом
Всех с наступающим 2023 Новым годом.
Доброго времени суток всем.
Поступил на ремонт такой девайс, уже разобранный с прогаром текстолита в области формирования питания ядра видеопроцессора.
Случилось все по причине попадания жидкости на видеокарту.
Первым делом было удалено сгоревшее, вырезан первый слой текстолита и токопроводящих дорожек
Далее пошёл в ход второй слой
Так же был удалён второй прогоревший полевой транзистор, и часть дорожки третьего слоя
После этих манипуляций скальпелем под микроскопом, проверяем сопротивление видеопроцессора, оно было 0,3 Ом, что вполне нормально для этой серии
Теперь можно подать питание на видеокарту. Потребление блока питания по +12в было 350мА
Грелась микросхема шим контроллер uP9512r рядом стоящий резистор на 2,2ом через который идёт питание на неё +5в показывал с одной стороны +5в с другой +3,4в но не перегорел, держался молодцом.
Далее была заменена микросхема шим, отмыты следы окислений, восстановлены токопроводящие дорожки, так как транзисторов под рукой родных не было, снял их с верхних плеч и поставил в нижние. Так же было принято решение перенести транзистор на свободное место, тк родное посадочное сильно выгорело, а это плечо заводится в первую очередь!
После заказаны и установлены на место родные полевые транзисторы aon3414a
Первый запуск после проделанных работ, сперва от лабораторного блока питания, а после в сборе от блока питания ПК
Ну и финальный тест с нагрузкой
Количество потраченных запчастей: шим контроллер, 2 полевых транзистора, немного медного провода, термопаста, термопрокладки, пара окисленных конденсаторов и несколько часов кропотливой работы под микроскопом
Всех с наступающим 2023 Новым годом
Привет, читателю! Сегодня к нам попала видеокарта с заявленным дефектом - аккуратно перевозилась:
Не поняв, что клиенту не понравилось - пришлось взять видеокарту в ремонт :(
А в ней уже кто-то копался, эту часть платы выпилили:
Ииииии решили включить
Для понимания - в этом месте проходят важные дороги для работы видеокарты, могла проходить и обратная связь по питанию памяти, например. Включив карту в таком состоянии её можно было бы легко умертвить. Благо, нам повезло, по замерам видеокарта должна быть живая.
Ну ладно, что уж там, нужно делать. Задачки не из простых - понять, что куда идет. Но немного подумав можно восстановить порядок. Придется дополнительно поработать - дабы зачистить место под дорожки, поскольку предыдущие ребята решили, что итак заработает)
Левая сторона лицевая
Правая сторона
Сигналы можно восстанавливать нитками в 0.02мм, но вот полигоны, которые порвались - тут уж точно надо использовать более жирные провода.
Восстанавливаем и дороги сзади, предфинальный вид:
Для понимания масштаба сделали фото:
Все дороги изолированы между собой, проверяем видеокарту на питание и картинку:
Наносим производственный клей, который по жесткости похож на текстолит, вдобавок к этому ещё и изолятор, покрыв всё сверху лаком. Не забыв при этом докинуть предохранители на видеокарту.
Докладываем недостающие термопрокладки, немного выпрямляем бекплейт, наносим новую термопасту и наконец-то тестируем карту:
Для настолько кривой платы - прекрасные показатели, всего 10 градусов разницы между основной температурой и хотспотом. Вентиляторы на этой карте крайне тихие и сразу включаются на 84%.
Стоимость ремонта вышла в 10 тысяч рублей, карта пришла с Питера в Москву. И ей предстоит похожий путь обратно)
Если есть какие-либо вопросы на тему компьютерного железа - всегда готов ответить в комментариях или в ламповой группе тг.
Отправить карту на ремонт можно написав мне в лс телеграма - @Bisenen.
Все хорошего дня и настроения!
