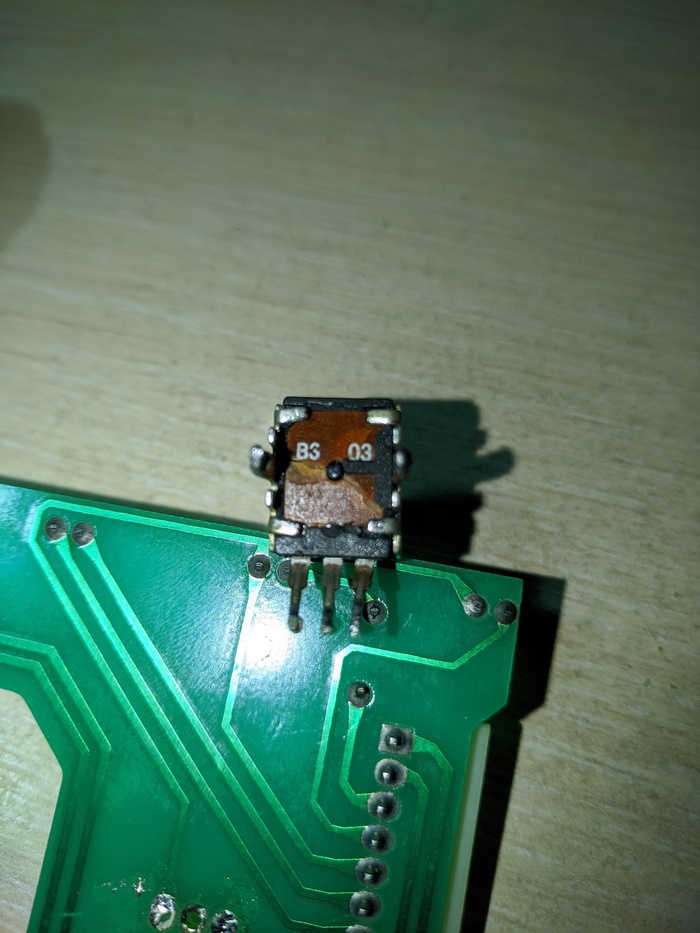

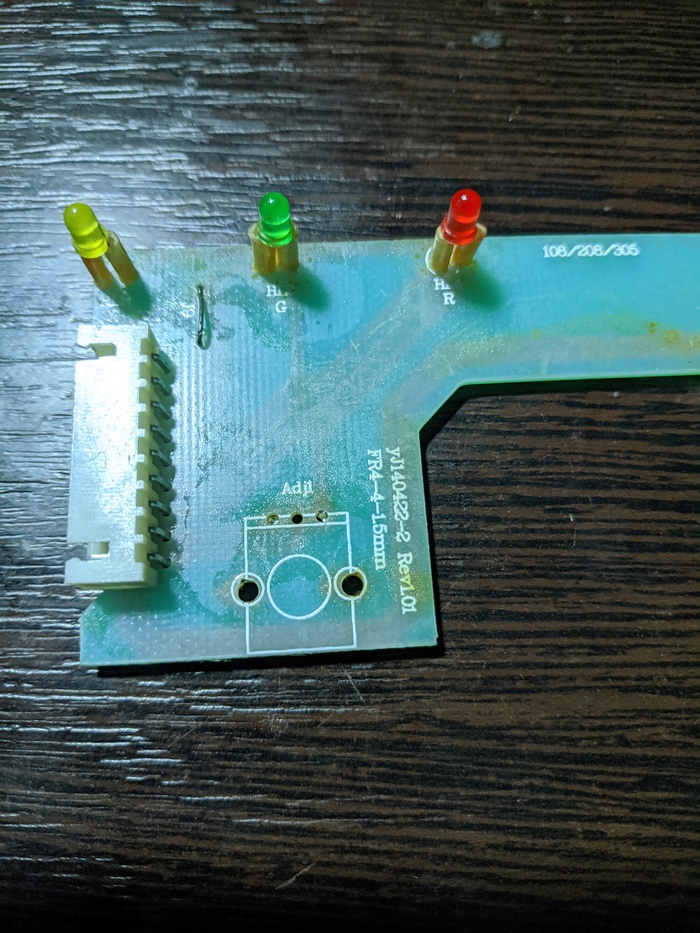

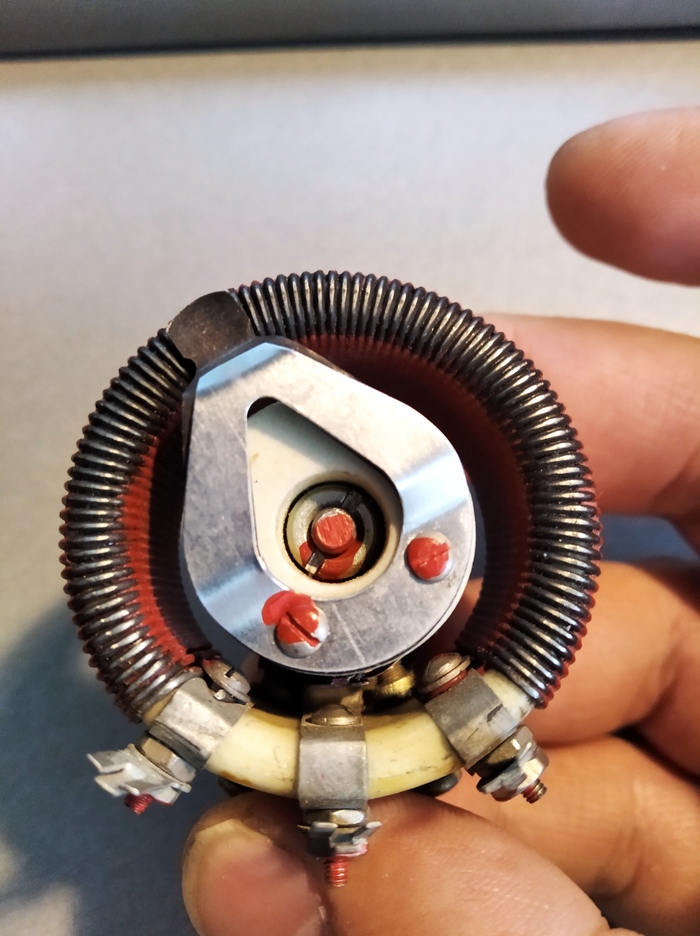

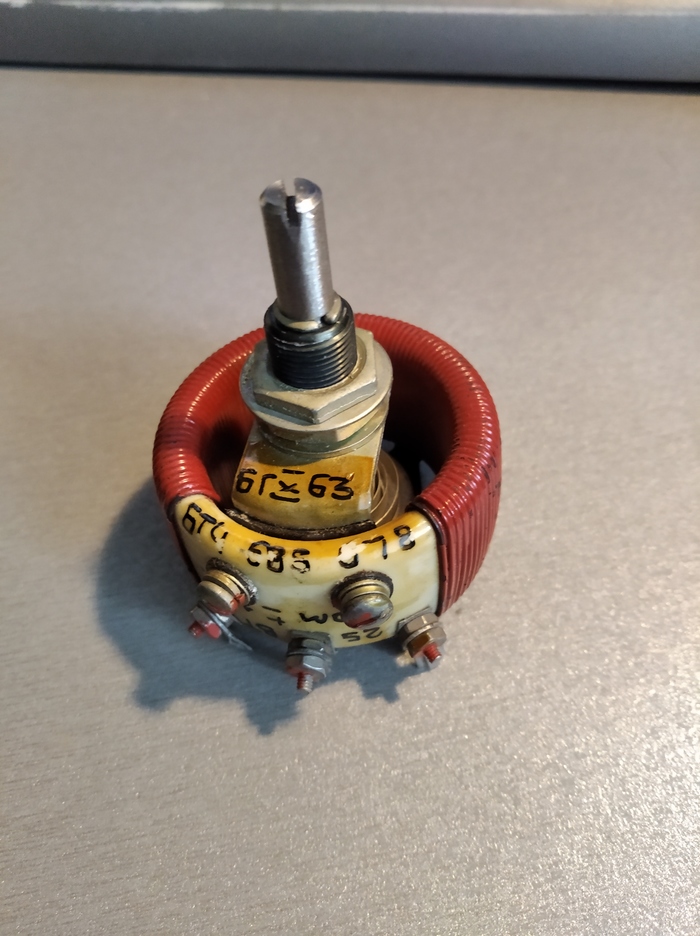

Доброго времени суток. Данный регулятор (потенциометр?) Стоит на зарядном устройстве АЗУ-108. Так получилось, что зарядное упало лицевой панелью на пол. Сопротивление не измерить (плата поломалась в 3-х местах). Может у кого завалялось данное ЗУ или может кто узнал данный элемент - буду признателен за информацию.

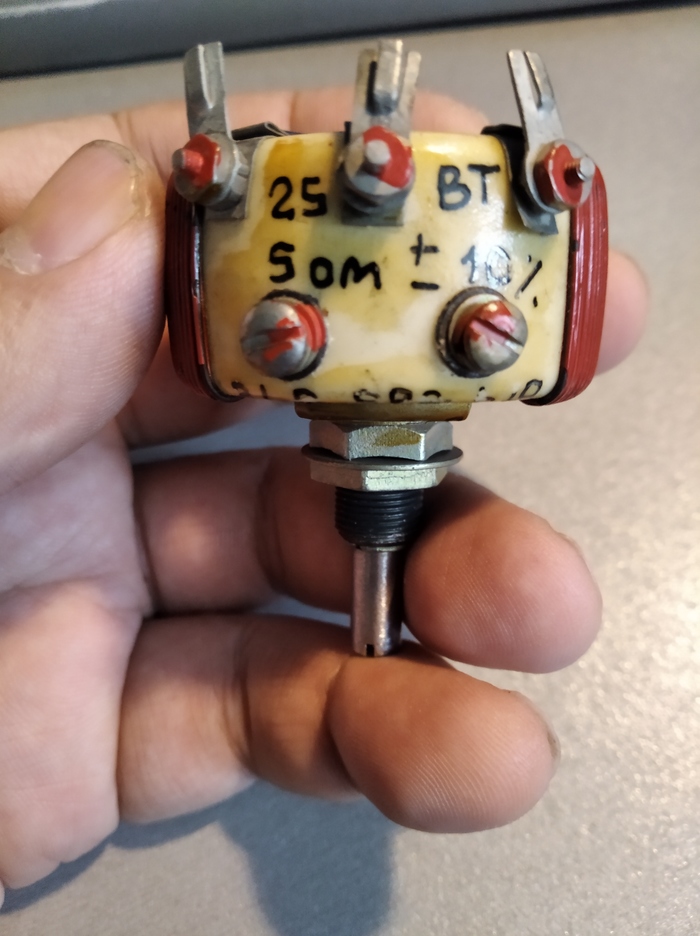

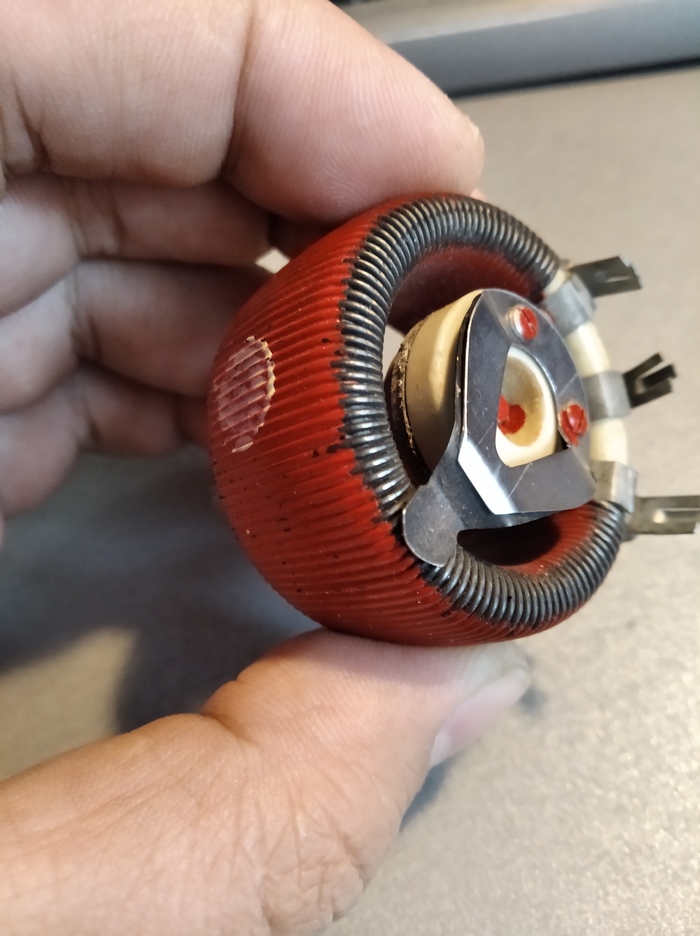

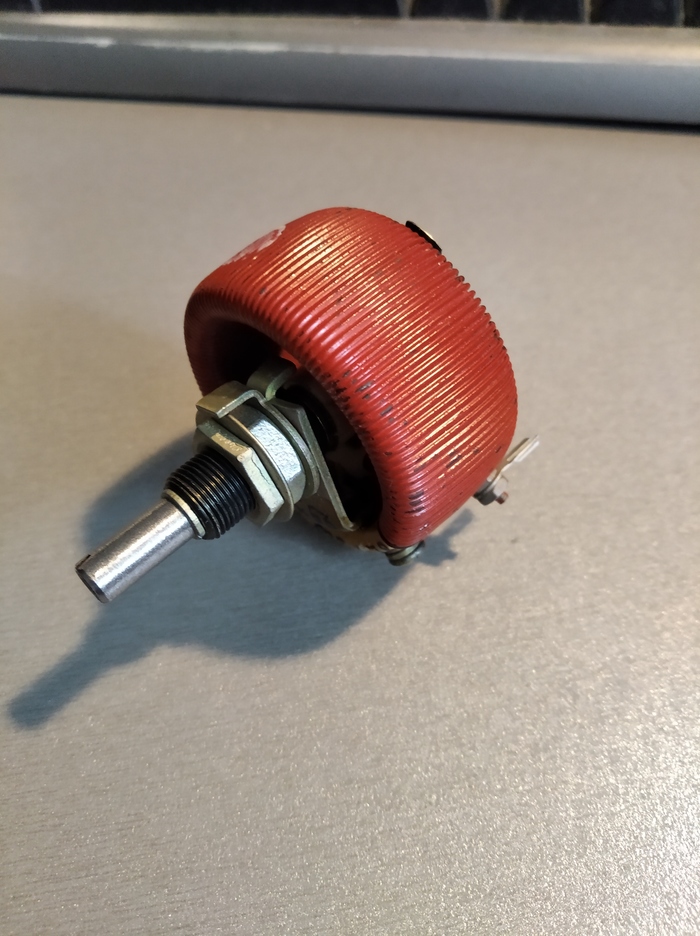

Всем привет, помогите с расшифровкой номинала резистора. И с поиском оригинала)) всем зарание огромное человеческое спасибо)

Вышли из строя резисторы (5 штук разных наминалов)

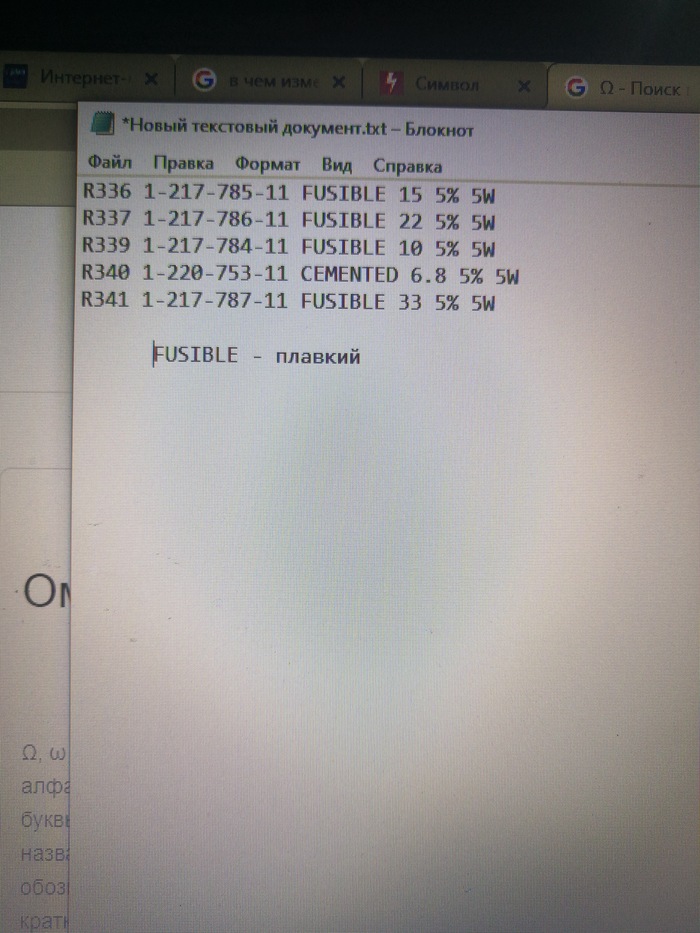

Из мануальной книжки выяснил :

(на фото выше резистор первый со списка)

Теперь осталось разобраться что за значение 15 со знаком похожим на "омега"
И как все-же правильно будет читать обозначение данного резистора?

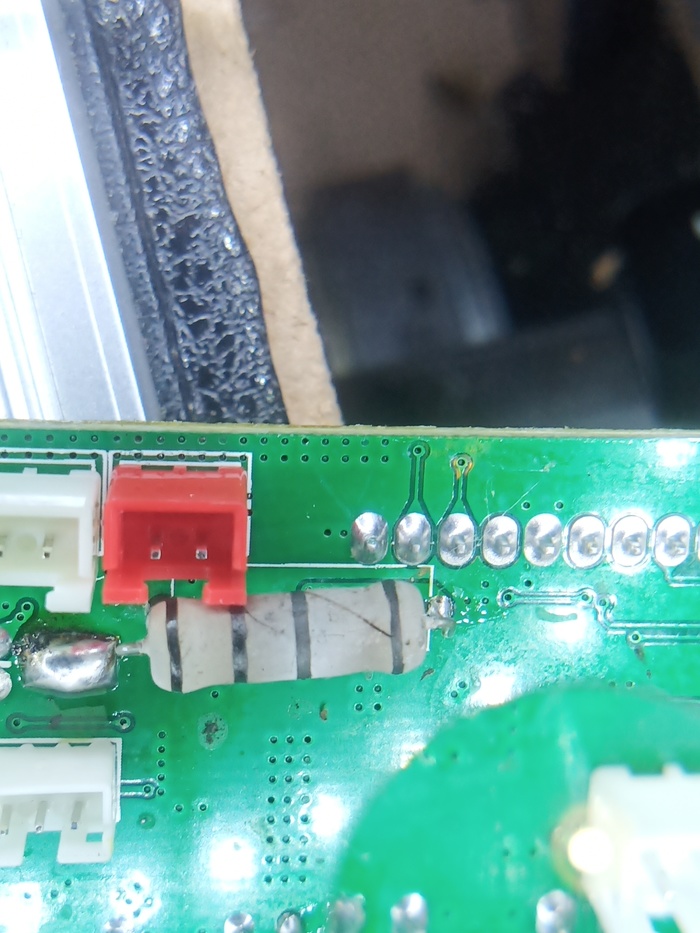

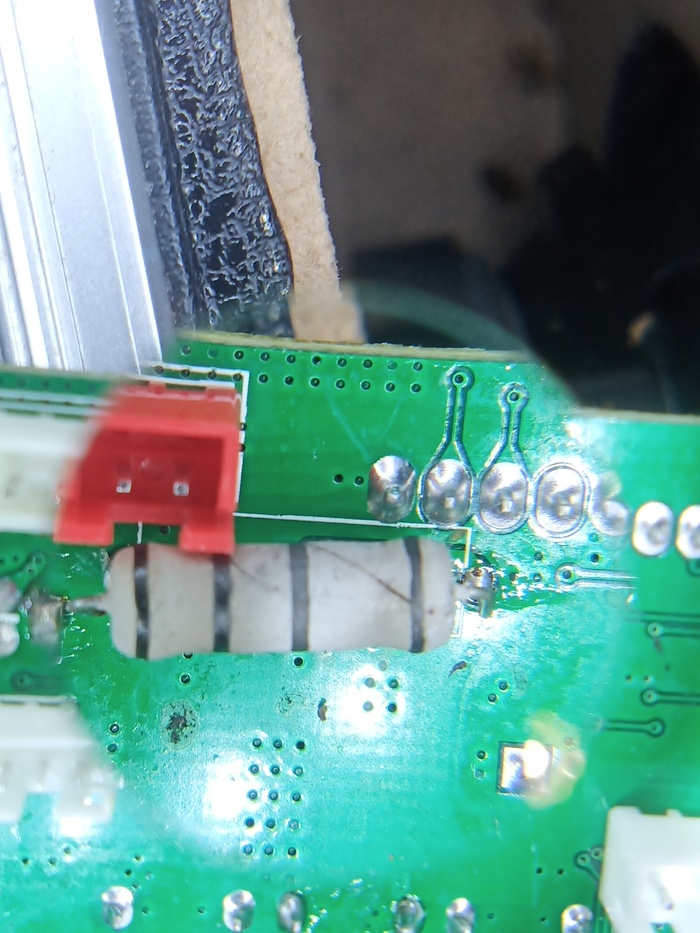

Знаю, закидаете сейчас тапками, но не как не могу с помощью калькуляторов понять, что за резистор. Стоит в переносной колонке max q70. Вылетела ещё микросхема CS8508E и стабилизатор ams1117 5.0. но вот опознать этот резистор не как не могу. Заранее буду благодарен.

Видеокарту Zotac GTX1070 привезли из другого города на срочный ремонт. Не определяется, нет изображения

В ходе диагностики выяснил, что тестовый стенд зависает с картой на пост-коде В2

Но это не обычная проблема с видеопамятью как может показаться, поскольку стенд висит бесконечно.

Разбираю видеокарту и провожу замеры. Сопротивления на основных линиях питания в норме. Сопротивление по питанию видеопамяти показалось немного заниженным. Когда я подключил карту к лабораторному блоку питания, оказалось что общее потребление ниже нормы - всего 670мА.

Причина этого - отсутствие питание видеопамяти

Разбираюсь в чем проблема. Питание памяти формируется шим-контроллером RT8816A

Осматриваю под микроскопом эту область и виду прогоревшую дыру в резисторе

После этого резистора низкое сопротивление, порядка 50Ом

Снимаю сгоревший резистор и шим-контроллер

Меняю компоненты на исправные

Теперь потребление карты возросло до нормального значения: 1,1-1,2А

И напряжение питания видеопамяти появилось

Теперь можно проверять видеокарту в тестовом стенде.

Изображение есть, видеодрайвер установился.

Тестирую под нагрузкой.

Всё в полном порядке. Тесты отремонтиованной видеокарты под нагрузкой прошли успешно. Погонял пару часов и выдал владельцу.
