Всем доброго времени суток!

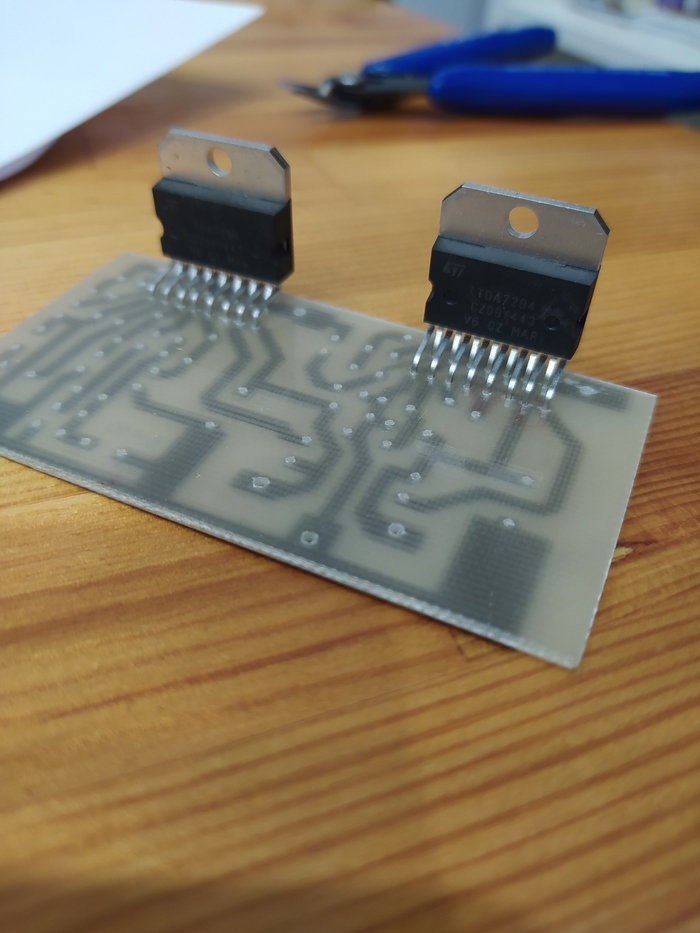

Попала мне в руки плата звукоусилителя S-150 на двух микросхемах TDA-7294. Полагаю, что это какой-то радиоконструктор.
Может быть кто-нибудь собирал точно такой же или имеет инструкцию? Больше деталей от электросхемы нет.
Спасибо за внимание)
Доброго времени суток, уважаемые пмкабутяне!
Помогите пожалуйста вспомнить название и (или) подобрать что-то похожее.
Мне вв 10 лет в 90-е отец подарил радиоконструктор. В составе был набор радиодеталей и две печатные платы малая и большая. Печатные платы состояли из коротких и длинных пронумерованных дорожек. По инструкции с различными схемами надо было по этим номерам припаивать нужные детали. Можно было получить радиоеяню (два контакта замыкались влагой и схема издавала сигнал через динамик), радио, схема с фоторезистором и Т. Д.
Сейчас моему сынишке 10 и он заинтересовался пайкой. Я не могу найти подобие конструктора с которым сам мог часами возиться. Все эти модульные, сборные не то.
Буду признателен за любой совет.
Отдам безвозмездно журналы РАДИОКОНСТРУКТОР
28 штук. Перебирал сегодня ящик. Нашел сокровище))) мне они без надобности. Пост без рейтинга. Новичку очень пригодится. Много опыта в свое время получал из них. Территориально г.Брянск Бежицкий район. Отправлять не буду.
Всем доброго времени суток! Решил я тут часы собрать настольные, насмотревший различных роликов. Денег на ардуино и газоразрядные индикаторы у меня нет, поэтому мой выбор пал на простенький конструктор с китайского сайта.
В комплектацию входит набор радиокомпонентов, затемняющая пленочка, шнур, детали корпуса из оргстекла и набор соединяющих корпус винтов.

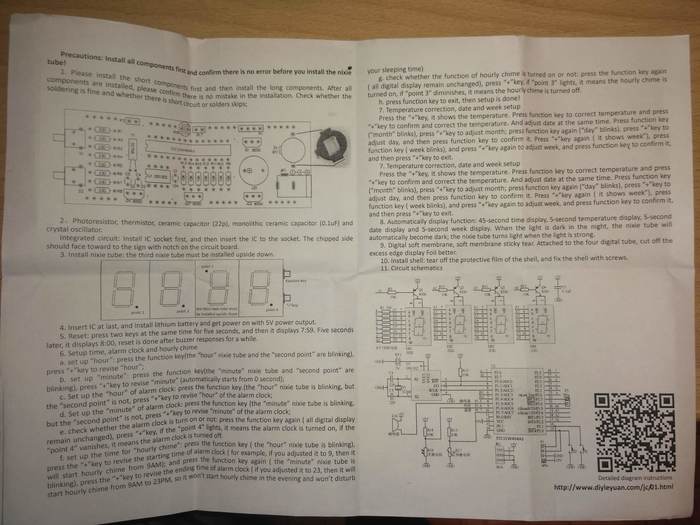

Также есть и инструкция, на которой показаны некоторые детали предстоящей операции.

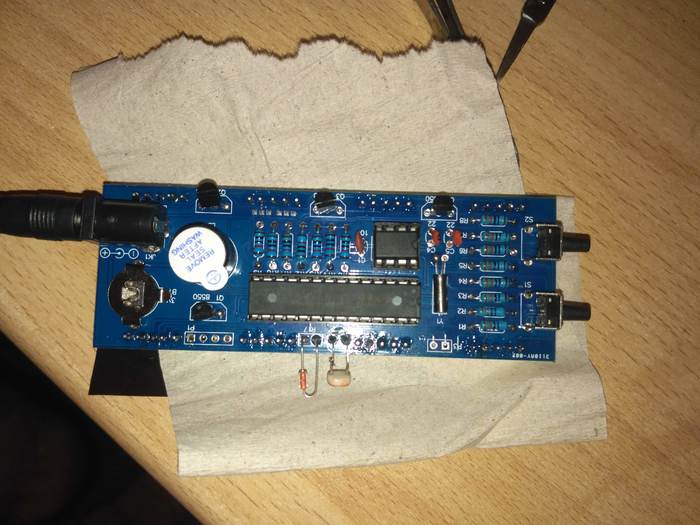

В принципе неплохой конструктор для новичков, отсутствуют SMD компоненты, собирается на ура. Неисправных элементов я не обнаружил. Если будете собирать, то обратите внимание, что один индикатор ставится точкой вверх, а датчики света и температуры устанавливаются не вплотную, а так, чтобы они потом немного торчали из корпуса (под них там прорезь есть). Я все собрал достаточно быстро.
Особо внимательные заметили, что я сначала припаял датчик света заподлицо, откусил ноги, а уже потом наращивал выводы.
Обратите внимание на маленький размер слота батарейки. Батарейку на 3V такого размера у себя в Перми я не нашел, и позже вы узнаете, как я решил эту проблему.

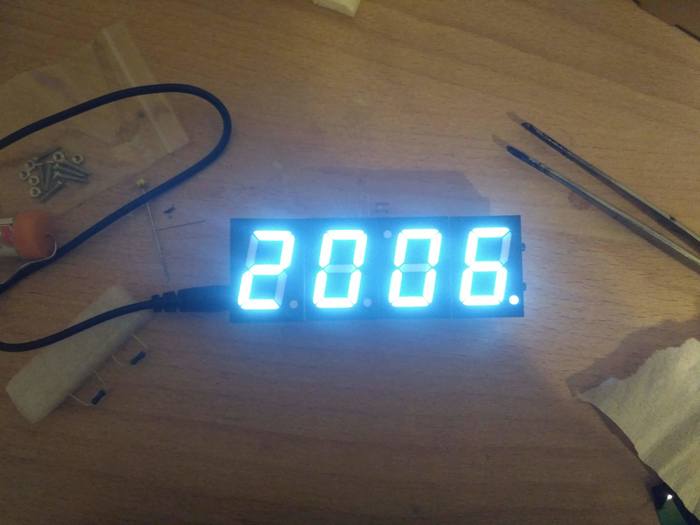

Настало время проверить часы на коленке. Для этого подключаем шнур питания к USB или зарядному устройству для телефона. Все работает. Без батарейки кстати тоже работает, но все настройки слетят при первом выключении.
Без темной пленки цифры светятся очень ярко и расплывчато, но пленка это все отфильтрует.

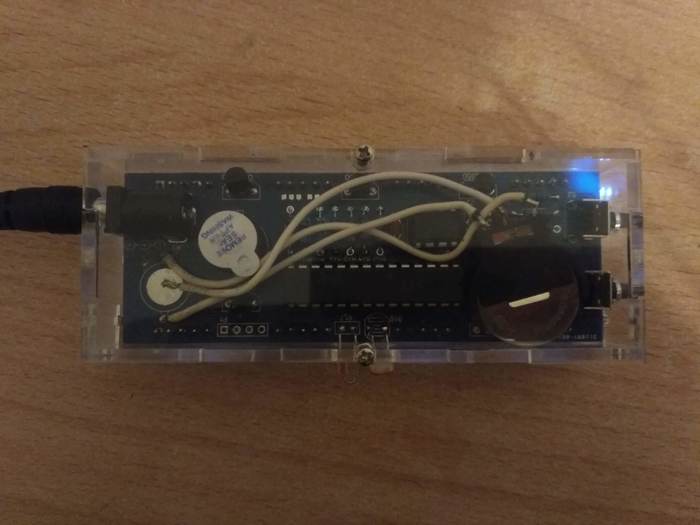

Пакую всю конструкцию в корпус.Вот, обратите внимание, как я решил проблему с батарейкой. Я взял слот для cr2032 (батарейка, как на материнской плате пк) и вынес его в свободную область проводами из места установки штатного слота. Вставил в него новенькую батарейку cr2032. Все работает.
Как мы видим на фото ниже, датчики выпирают из корпуса. Видимо это сделано для минимизации погрешности. Датчик света приглушает подсветку в темноте, чтобы часы не ослепляли вас ночью.
Между часами и минутами моргает разделитель в виде двоеточия в такт секундам. Фото сделано как раз в тот момент, когда он потух.
Часы показывают время, день недели, день месяца, месяц, температуру. Также имеется и будильник.
Попал в мои рученьки системник с одной из ходовых жалоб «чего-то там пишет по-нерусски». Как оказалось, фотограф из меня так себе, посему пришлось заснять картинку болезного на видео.
На фоне этой неземной красоты — щелчки жесткого, который, как впоследствии выяснилось, биосом не определяется. Снимаем бочину и вот оно
Здесь должна быть картинка про четыреждыблядскую ярость, но я человек культурный и такую мерзость постить не буду.

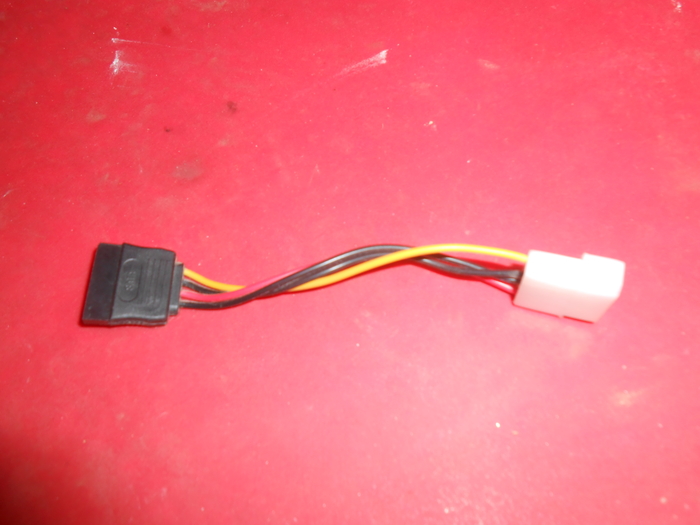

Переходник питания молекс-сата. Качество их разное — от говенного до куда более говенного. Уже давно поступаю с ними как и с дутыми кондерами, то есть сначала меняю, потом смотрю что еще не так. Щелчки в данном случае — еще не приговор механике винта, велика вероятность того что бошки поминутно паркуются из-за рваного питания.
БП явно неродной, мои предшественники прикрутили его на два винта как уж смогли.
Пробный запуск с заведомо исправным БП. Хоба, винт мигом определился и погнал чекдиск
Выбрасываем это к чертовой матери...
... и готовим ему замену

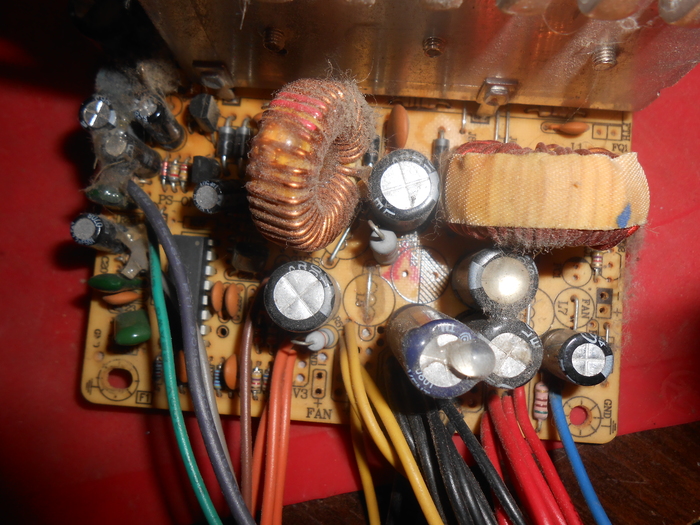

Разбираем БП, фильтрация по входу сделана кое-как, чтобы не сказать никак. Как это они еще керамику не зажопили поставить между горячей массой и холодной (два синих кондерчика слева внизу), уму непостижимо. Кондеры справа не потекли и не взорвались, они изговняканы термоклеем. Зачем — не спрашивайте
Добавляем элементы какие можно, на этом фото видно, что дроссель я вкорячил боком, то есть по входу устроил полное кз. Спохватился, развернул как надо, переснять забыл, простите меня если сможете
Дернул первую попавшуюся схему, красным обведены добавленные элементы, перечеркнутым места, увы, не нашлось. Все равно хуже не будет, инфа 100

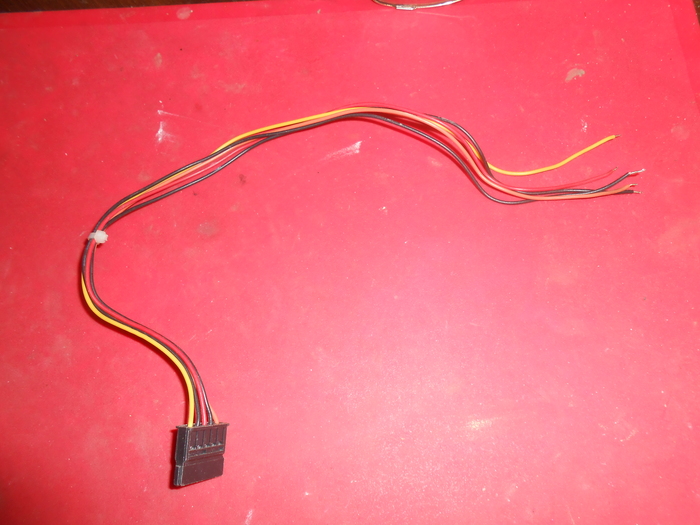

Впаиваем нормальный питальник sata, дырок предостаточно. И тут чертов термоклей

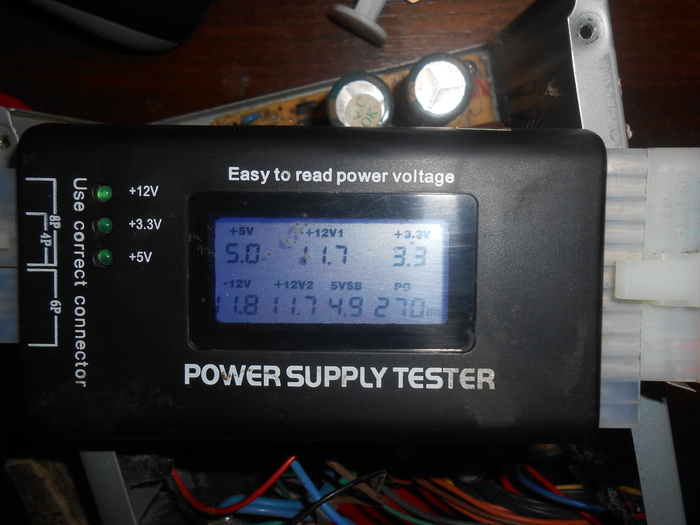

Пробный запуск, гут
И окончательный

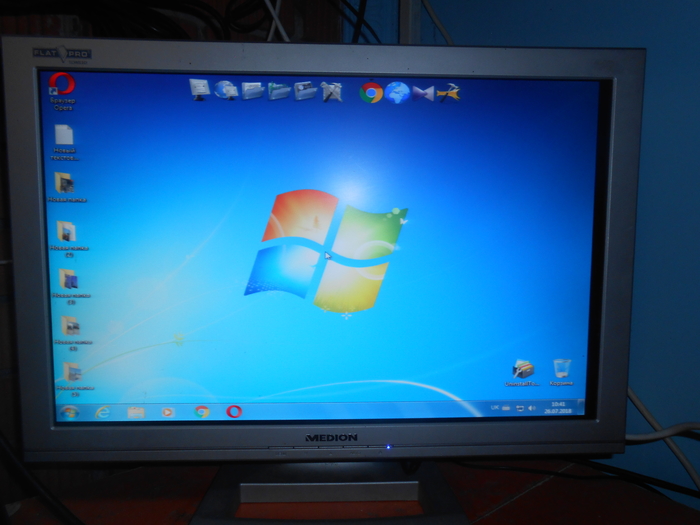

Картинка без помех, винт не пострадал.
мой первый опыт в пайке:

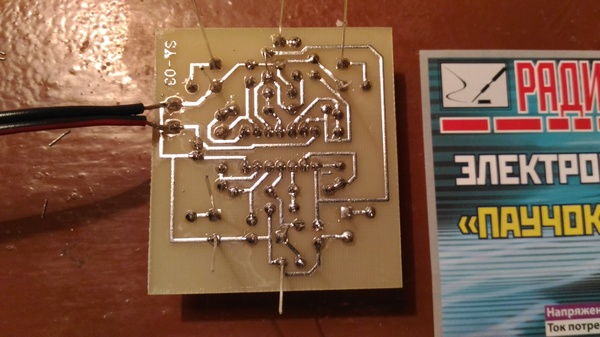

с обратной стороны:

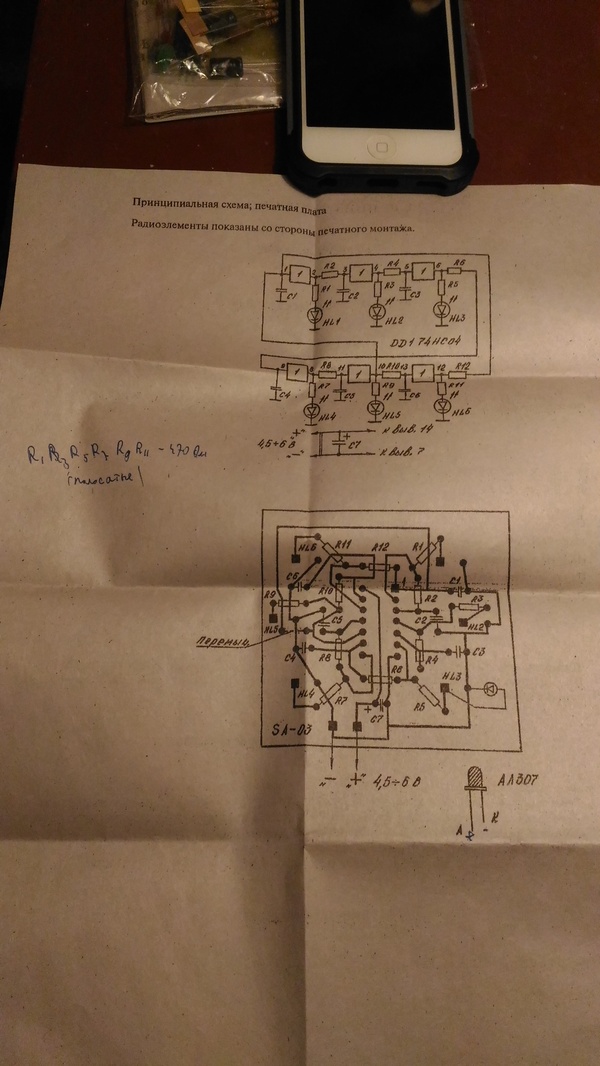

схема:
если данная тема будет интересна-продолжу.
на очереди:
паял-я, фотка-я, тег-мое!
