Про CarProg написано много, и про доработки и про согласование антенны. Если про доработки все на 100% расписано и показано то вот про антенны не до конца, точнее ни кто еще нормально не оформил ее, может кто и оформил но я не встречал.

Обычно в описаниях по доработке антенны даны рекомендации заменить конденсаторы и резистор, то есть попытка согласовать штатную антенну. И если не выходит то начать подбирать конденсаторы (тот еще геморрой). Конечно в принципе это все верно, но! Не гарантирует нормальный результат и отнимает много времени. Почему? Да все очень просто, родная антенна, идущая в комплекте с прибором, полная дрянь (параметры, индуктивность, исполнение).

Поначалу я тоже попробовал по быстрому ее согласовать, но потратив час и замерив ее, понял что нормальной и стабильной работы не добиться, хотя как то работала :-)

Решил не страдать фигней и сделать нормальную антенну, тем более это реально легко. Показываю как я это сделал.

Вот фото родной антенны, фото из инета дернул. С виду вроде ничего но дрянь :-)

Немного теории:

Антенна в CarProg нужна для того что бы читать и писать проверять колбы иммобилазейзера, старенькие конечно :-) Ну да вы все это и так знаете :-)

В комплекте с CarProg идет очень плохая антенна, она практически ни у кого не работает нормально, так как не настроена и не согласованна с микросхемами чтения-записи (приемопередатчиками) HTRC110 и TMS3705. HTRC110 отвечает за транспондеры работающие на частоте 125 кГц а TMS3705 частоты 123-134кГц (123кГц старшие биты, 134кГц младшие биты). HTRC110 это все возможный VAG и не только, TMS3705 это GM, Mitsubishi, Opel, Renault, Honda, Peugeot, Suzuki. Меня в первую очередь интересует VAG.

Для начала надо сделать удобный корпус антенны, я его банально напечатал, хотя можно сделать как угодно.

Начертил и распечатал. Вот файлы, если кому нужно, стлка и исходник, если захотите под себя отредактировать www.sizov.org/files/3d/antkorp.rar Я вот такой захотел сделать. Есть прорези и под ключи всевозможные и под отдельные колбы, удобно вышло.

Печатаем, корпус готов.  Все таки удобная вещь, 3D принтер, в хозяйстве :-)

Теперь приступим не посредственно к изготовлению антенны.

Для начала откроем даташит на микросхему HTRC110 и посмотрим какая должна быть антенна, под какие частоты, какая индуктивность, какое сопротивление. Так же посмотрим рекомендованную схему включения.

Видим что нам нужна низкоомная антенна на 125мГц с мизерной индуктивностью. Конкретно заморачиваться не стоит, так как антенна будет на столе, вокруг нее не будет металла, расстояние до колбы не большое. Более подробно читайте в даташите, все расписано подробно, что б вам не искать вот оба даташита и на HTRC110 и на TMS3705 www.sizov.org/files/antdatasheet.rar А вот схема самого карпрога, что бы посмотреть как обвязка сделана в нем www.sizov.org/files/carprogshema.rar но там и по плате все четко видно.

Мотаем антенну, что бы уложится в маленькое сопротивление провод берем не очень тонкий, я 0.5 взял и намотал 115 витков. Точнее немного больше намотал, но потом смотал, под стандартный номинал конденсатора, вышла индуктивность, без провода-разъема, 1380 микрогенри, а с проводом 1430 микрогенри. В расчете я буду опираться на индуктивность именно катушки.

Вот такая антенна вышла, симпатичная :-)

Теперь надо доработать сам CarProg под антенну.

Схему обвязки микросхемы я выше, из мануала, выложил. Она соответствует тому что на плате разведено, ну почти :-) Теперь надо рассчитать емкость для резонанса нашей антенны на частоте 125кГц. Именно рассчитать а не подбирать :-)

Дано – Частота – 125кГц, индуктивность – 1380, микрогенри, емкость для резонанса – 1.17nf.

Это можно посчитать в любом онлайн калькуляторе, и не надо городить батарею из конденсаторов :-))))

Подбираем конденсатор в нужный номинал. Нам нужен 1.17nf в идеале, подобрал 1.12nf.

Обратите внимание на материал диэлектрика конденсатора, это есть в мануале на микрухи но вы вряд ли будете внимательно читать :-)

Конденсаторы бывают разные по типу используемого диэлектрика. В конденсаторах, которые используются в колебательных контурах, надо использовать конденсаторы с диэлектриком из материала NP0, почему это так можете в инете почитать :-)

С конденсатором разобрались, теперь плату доработаем. Полную схему я выше выложил.

Посмотрим интересующий нас кусок, а точнее на обвязку микросхемы HTRC110 в части относящиеся к антенне. Вот такая она, нумерацию элементов подписал в соответствии с моей платой.

Я буду делать простую обвязку, как в мануале на микруху.

Вот так это будет выглядеть в итоге. Расписал на схеме что и для чего.

Приступаем непосредственно к доработке платы.

Общий вид платы с интересующий нас стороны.

Удаляем «батарею» конденсаторов С1, С2, С3, С4. Этой «батареей» производитель питался ввести в резонанс «кривую» антенну. Мы же ставим один четко рассчитанный конденсатор 1.12nf. Конденсатор С6 ставим 100nf (ограничение амплитуды и помехоподавление)

Резистор R3 удаляем и заменяем перемычкой. Резистор R2 ставим 100Ом.

Резистор R21 подбираем что бы на входе микрухи, на лапке №14, сигнал бил в районе 7-8в. Так в мануале написано на странице 18.

Вот такая простая и быстрая доработка. Просто предварительно надо посчитать колебательный контур, рассчитать конденсатор на землю (ограничение амплитуды и помехоподавление)  и подобрать резистор R21  :-) Точно так же и для микросхемы TMS3705

Теперь приступим к регулировке. Как таково регулировка колебательного контура не нужна, правильно рассчитанный он начинает сразу работать. Надо только R21 подобрать, что микросхема стабильно видела сигнал.

Регулировать – проверять удобно с помощью 2х канального осциллографа. Для проверки колебательного контура, резонанса его, используйте щуп 100х1, так как там больше 100в бывает. Для контроля сигнала по входу любой пойдет.

Подключаем и смотрим как там колебательный контур живет, живет он отлично. Амплитуда конечно завышена, это я С6 не запаял пока, что б посмотреть что будет без ограничения.

Далее запаиваем С6, подбираем R21, подбирать не пришлось, для начала поставил 200Ком, на всякий случай, а потом вернул на место 150Ком, какой и был, амплитуда на входе нормальная стала, значит китайцы накосячили только в антенне.

Вот, к примеру, при завышенном сопротивлении R21 (сигнал занижен). На входе меньше 7 вольт, ключик не читается.

А если напряжение на входе в норме (R21 правильно подобран) ключи начинают читаться без проблем.

Вот финальная осциллограмма настроенной антенны и правильного входного сигнала.

Желтый канал это сигнал колебательного контура, резонанс.

Зеленый канал это сигнал на входе микросхемы. Все как в мануале :-)

Все читается и работает. На этом регулировка и проверка закончена, можно собирать в корпус :-)

Проводим финальные проверки, все ОК.

Вот так просто и легко можно сделать нормальную антенну для CarProg.

На этом все, ни гвоздя вам ни жезла :-)

Добрый.
Впринципе из названия и так всё понятно.
Думаю не стоит дальше рассказывать про ремонт, а для лиги лени пожалуй распишу немного.
Был есть грунт ipad. Поколение семь.
Как немногие знают, эти модели очень любят в один прекрасный день показать ошибку 4013 и висеть в аварийном режиме, схоронив за собой либо важные данные, либо оставив владельца без утреннего захода в ферму и не нафармить дополнительные ресурсы в игре, а может даже кто то утром не смог включить свет в доме, так как имеет систему умный дом и сходить утром по делам в уборную пришлось вслепую.
Так или иначе в любом случае это неприятно, ведь планшет прослужил всего то пару лет.
Ipad 2 при этом случае может только передать привет от сири такому трупу)
Большинство сервисов практически постоянно говорят что это "память или плата сгорела", только вот материнская плата - это набор из десятка микросхем и сотни их обвязок, которые работают слажено и большая часть их компонентов может выкатить ту самую 4013.
Серия ipad 6,7 и 8 в большинстве случаев отваливает проц с платы и причина тут только одна - отсутствие системы охлаждения.
Понятное дело я бы не стал выкладывать повторный пост, если бы не одно но - ремонт тут немного отличается.
Итак. Сначало нужно правильно поставить диагноз этой плате ipad 7.
Для начала подключаю плату к блоку питания для

При нажатии на кнопку питания сразу идёт малое циклическое потребление 0.06 - 0.100 и и всё.
Тут есть два варианта выяснения:
1. Мультиметром вручную искать короткое замыкание.
2. Купить себе тепловизор, например такой

и экономить много времени на диагностике.
Покажу Вам на этой видоске:

Суть осмотра с помощью тепловизора:
Контроллер пытается раздать вторичные напряжения на процессор, на одной из линий питания есть короткое замыкание.
Система защиты от перегрева срабатывает и контроллер уходит в перезагрузку и пробует ещё. Так до бесконечности.
Связующий между контроллером и процессором это дроссель. Раз он начинает греться, то значит со стороны процессора есть сплошное замыкание.
Вот как выглядит это дело на схеме

Линия ppvdd_s1. Дополнительное питание главных ядер процессора.
Если дать сюда 1в до дросселя, то видна такая картинка

Он греется. А вот если подать питание от блока после него сразу на ядра проца, то вот

Ну и на самой линии сплошное замыкание по мультику

Вердикта два:
1. Проц просто отвалился и какой то контакт просто подзамкнул и достаточно реболла, что бы это исправить.
2. Проц сдох.
Это была начальная диагностика, которую могут сделать в любом сарае.
Далее углубленная - снимаю процессор.

А диодная пищалка уже не пищит, а значит и сопротивление на этой линии возросло.
Зачищаю процессор и замеряю часть пятаков в области, где был нагрев самого проца

Там кстати всё было ок, значит делаю реболл

И пихаю его на плату

Но на линии снова образовалось замыкание

Дело в том, что на самом процессоре эти контакты не все связанны друг с другом. Распай тут идёт на самой плате.
Во-первых это дешевле в производстве чипа, так как для такого объёма дорог нужен ещё один слой мягкой плёнки на проце, а во-вторых ???
В общем я вижу только смысл в удешевлении и не более.
Проц сдох.
4013 будьте добры))
Но не стоит выкидывать всю мать, ведь можно заменить сам процессор и возьму я его с iphone 7+.
Да, они абсолютно одинаковые.

Теперь сам ремонт.
Снимаю процессор с айфона

Делаю зачистку компаунда и реболл

При посадке на плату уже можно увидеть разницу в падении напряжения

Так как процессор уже не родной, вернее есть несовпадение хеш суммы в чипе арб, то планшет рушится в dfu.
Прошиваю

Так как процессор имеет привязку по udid на сервере эпл, то он не сможет активироваться без чистых серийных номеров.
Заказаваю из Китая gsx отчёт и через инженерный режим с помощью программатора

записываю серийный номер, серийник wifi и Bluetooth в чип памяти

Далее быстренько активирую и ввожу свои данные icloud, что бы китайцы их не своровали)
Затем колхозю хоть какую то систему охлаждения

И всё. Доска готова.
Из минусов замены процессора - touch id больше работать не будет, так как кнопка привязана к процессору.

Да. Можно попробовать подружить кнопку от 7+ айфона, но где её найти? Плата давно валялась в горе мусора и кнопка от неё уже давно проебалась потерялась.
Да даже если бы и была, то это уже сомнительная операция и врятли она получится технически. Распиновки скорее всего разные.
Да и по стоимости это будет намного дороже и по времени дольше, а по надёжности хз.
А вообще, на кой в планшете нужен сканер отпечатка?

Ремонт с заменой процессора и заказом серийников у меня стоит 8 тысяч.

Задать вопрос по уже умершим планшетам можно мне тут в личку по призыву @R.Fon , либо в телегу, где моя жена публикует всякие интересности и акции, а также засмотреть часть моих ремонтов в видео формате на инстаграмме и в скором времени будут от меня стримы с ремонтами на ютубах, так как совсем скоро я переезжаю в новое, тихое и большое по площади место, а то надоела моя каморка 2 на метр xD

Увидимся на новом месте)

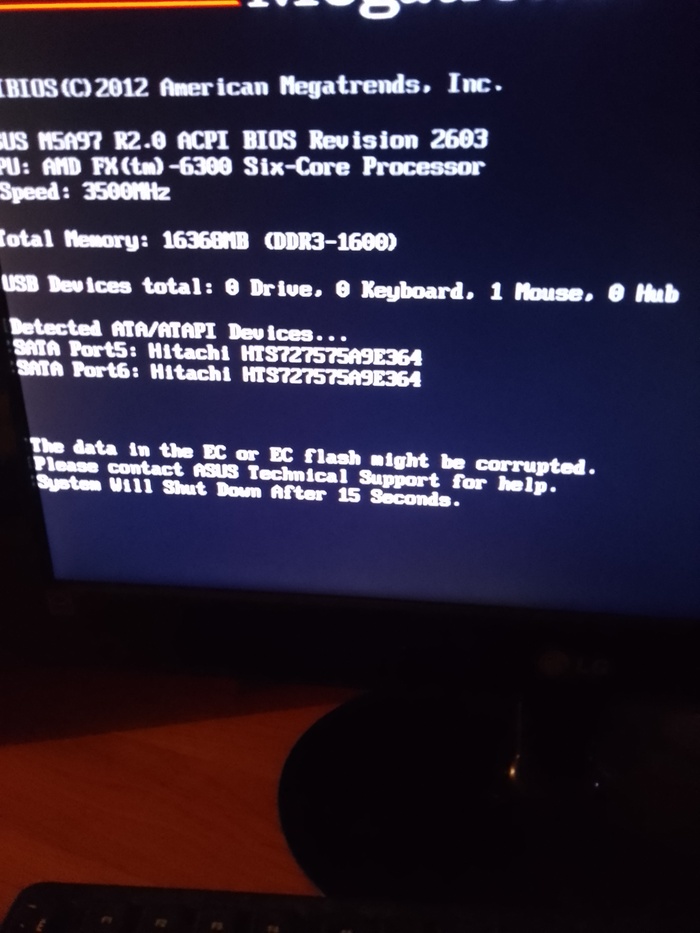

Спб, Здравствуйте, нужна помощь компьютерных мастеров, полетел чип ЕС на M5A97 R2.0, пк долго думает перед включением потом пишет, что повреждена память ЕС и выключается, изредка включается, но после загрузки виндовс через 30сек вырубается, кто может из СПБ перепрошить ну и цена вопроса??

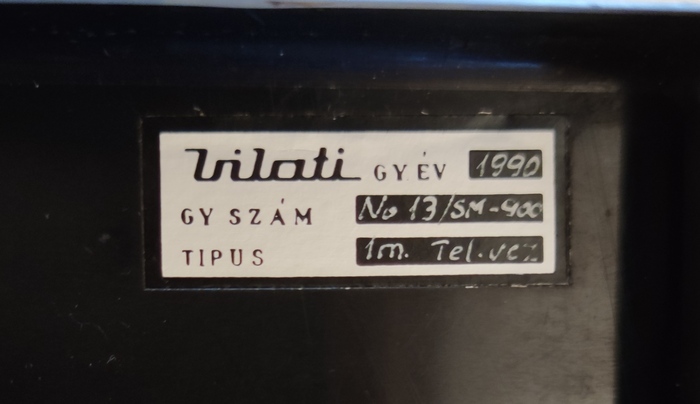

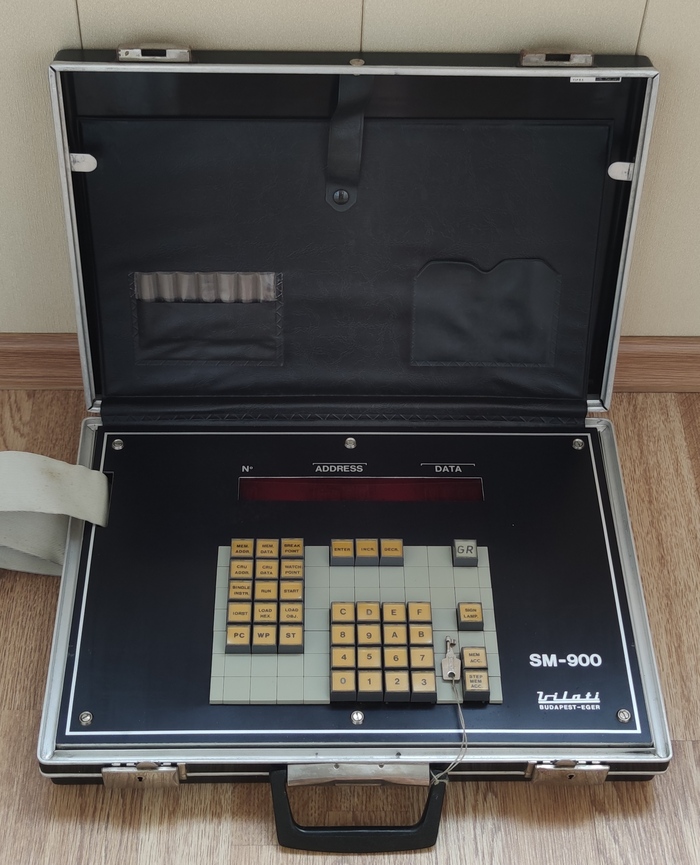

Блок программирования ПЗУ 1990 года выпуска, предназначался для неизвестного устройства, к которому подключался шлейфом. Изготовлен венгерской фирмой Vilati.

Программирование осуществлялось непосредственно в машинных кодах.

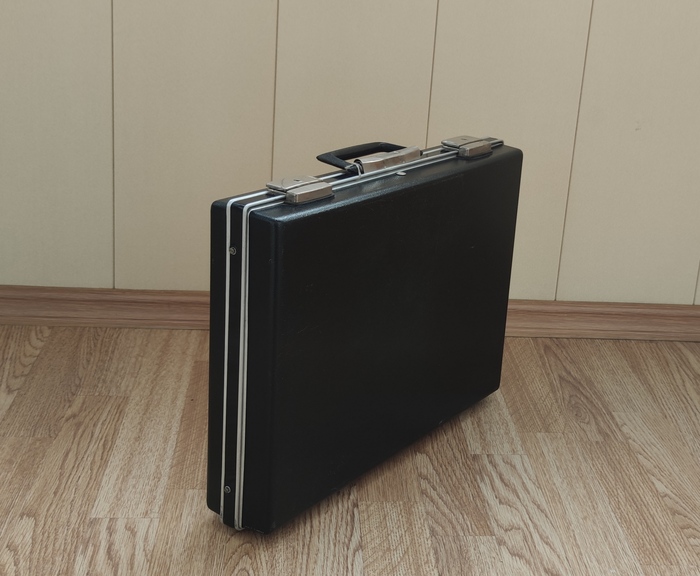

В первую очередь блок интересен тем, что в качестве корпуса использован чемодан дипломат.

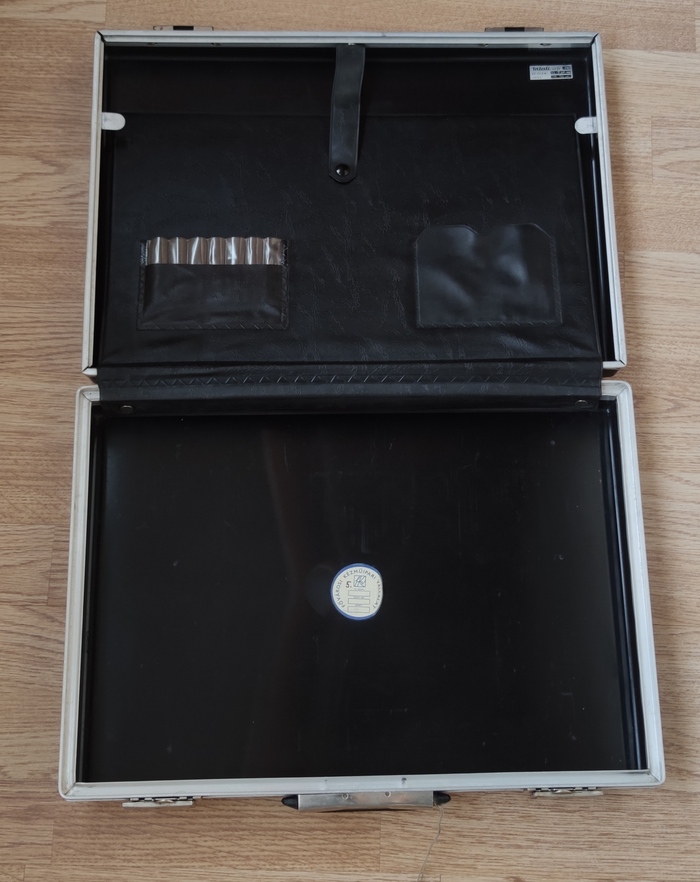

При разборке становится ясно, что чемодан использован самый обычный, в нем лишь просверлены 4 отверстия под крепежные винты.

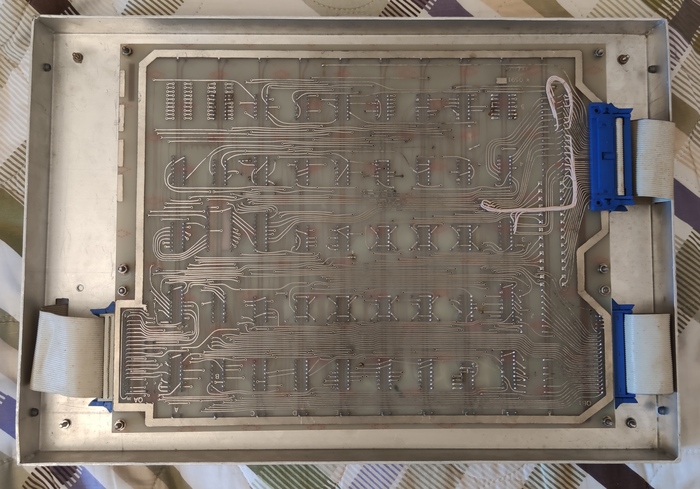

Электроника расположена на алюминиевой раме, рама сварная, из 5 частей. Сварка выполнена настолько аккуратно, что сперва может показаться, что ее изготовили на листогибочном станке.

Печатные платы из стеклотекстолита, их всего три : плата клавиатуры, плата индикации, плата логики. Они закреплены друг над другом на шпильках.

Информации о данном приборе найти не удалось, так что если кому-то что-либо известно, пишите.
