Ввиду всратости кривых обнов пикабу в предыдущем посте не работало видео, а модерации и саппорту пофиг. Потому перепубликую на волне бунта.
Для лл: видео расскажет и покажет как самостоятельно смоделить и напечатать свою подставку с зарядкой для телефона и часов. В любом случае все необходимые файлы я прикрепляю к посту - так вы сможете проявить себя как истинные адепты лиги лени и не тратя свое время просто модифицировать подставку под свой телефон и напечатать ее с любым дизайном каким вам самим захочется.
1 - Как мы помним из предыдущего видео - самый сложный выбор в жизни это выбор угла наклона подставки =). Я выбрал 80 градусов - более вертикальный угол. Для того чтобы телефон не бликовал от источников освещения в комнате и я мог отойти от стола и видеть происходящее на экране. Единственно что может помешать обзору - мохнатый каджит, прогуливающаяся по столу.

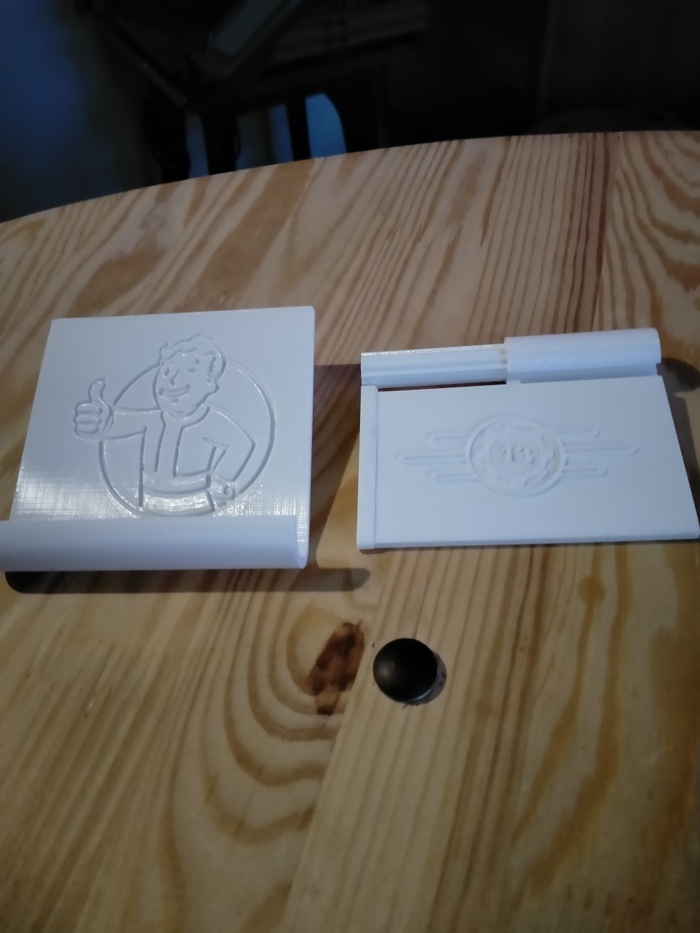

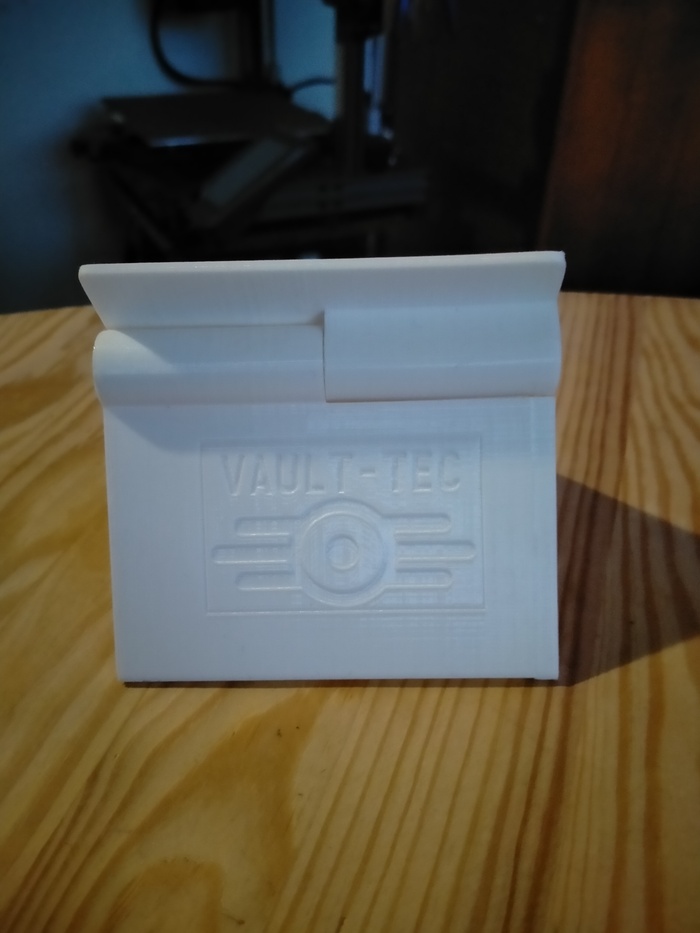

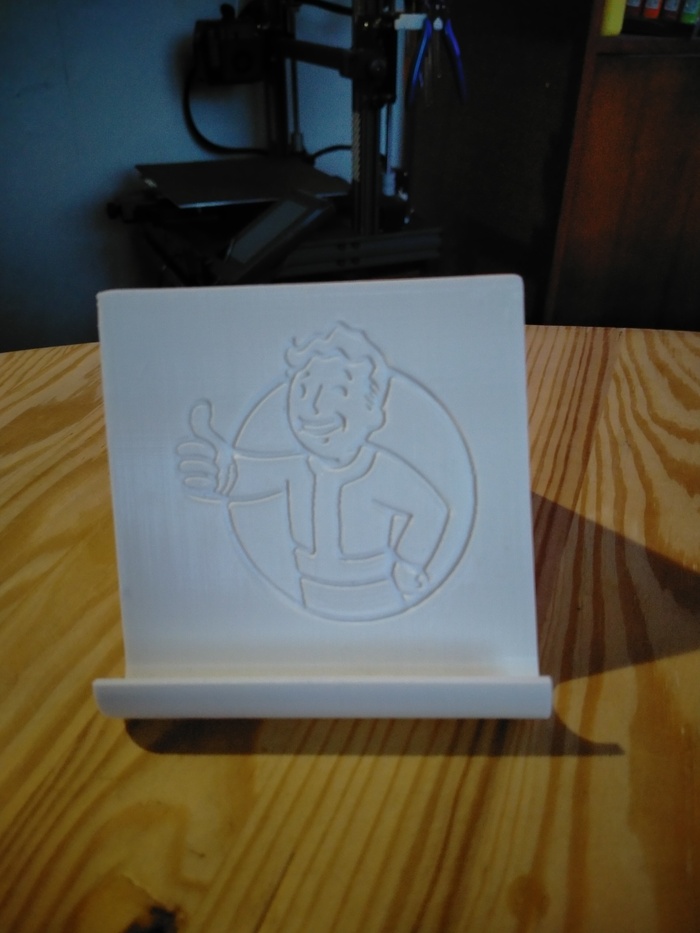

2 - Используя наработку из предыдущей версии - сохраним возможность печати кастомной стенки со своим рисунком. Всё тот же котейка с пятюней.
3 - Для удержания телефона я буду использовать отдельную деталь, под которую нужно заложить 2 крепежных отверстия и вывод шнура от зарядки. Аналогично и для кронштейна для зарядки часов. Можно было бы заложить сразу и пазы для шнуров, но я не стал усложнять печать и решил что буду использовать обыкновенные липучки с пазами для пластиковых зажимов.
4 - Т.к. телефон должен вставать на зарядку при установке на платформу - то платформа должна быть выполнена в виде "ковша" и направлять телефон в нужную позицию при неточном движении рук. Можно долго баловаться с размерами и дойти даже до размера пикабушника, но я опытным путем установил что борта в 4-5 мм вполне достаточно.
5 - Точно обмерив шнур от зарядки, моделируем вырез под его "установку". Изначально я думал сделать специальную прикручиваемую крышку, которая фиксировала бы разъем. Но позже Подумал что паза будет достаточно, если зафиксировать шнур после термоклеем - ведь не так часто требуется менять провод в собственной зарядке, да и печатать такое тоже попроще будет. Не забываем про вырезы под провод и в основной подставке так как я планирую вывести шнур позади и он должен пролезть вместе с зарядной головой к платформе. Вырезы я решил выполнить в виде "ромбов", т.к. основная часть будет печататься будучи опрокинутой на бок, и чтобы не заморачиваться лишний раз с поддержками так будет проще.
6 - Я добавил несколько каналов под микрофон и выход динамиков дабы иметь возможность если что не снимая телефон с подставки ответить на видео-звонок. Если что - то модель телефона упрощенная - вместе с чехлом на нем.
7 - Моделируя кронштейн для зарядки часов основными параметрами были: крепление его к основной подставке с правой стороны (мне так удобней ввиду расположения на столе), возможность смены места вывода провода, положение на средней высоте чтобы свисающий ремешок не мешался или его и вовсе можно было убрать под кронштейн, наклон площадки под 45 градусов чтобы тоже видеть экран часов.
8 - Для создания надежных соединений деталей я использую резьбовые закладные. Их надо нагреть паяльником и утопить в проплавляемый пластик. Но есть нюанс - надо заранее заложить под них отверстие подходящей величины (обычно это на 2-3 десятых миллиметра меньше чем диаметр центра самой закладной), иначе будут плохо держаться, или наоборот - пластик попадет внутрь самой закладной и при попытке ввернуть винт вы скорее вырвете закладную из пластика чем провернете крепеж. Для тех кто уже напечатал с неправильным размером отверстия или не делал их вовсе но хочет резьбовые закладные поставить - советую сразу ввернуть винт чтобы он еле торчал из закладной и утапливать прям с ним слегка покачивая из стороны в сторону - так вы хотябы не забьете резьбу а покачиваниями зацепите пластик как жвачку на поверхность закладной.
9 - Не забываем проверить развесовку с учетом отдельно стоящей/висящей электроники на подставке что бы быть уверенным что она устойчива. Дополнительно я спросил у chat gpt про среднее усилие нажатия пальцем на сэнсорный экран (хотя конечно мог просто на весы нажать, но так же не интересно), после чего отличные знания физики и сопромата позволили точно убедиться что подставка устойчива. После уже точно завершаем модель основной подставки. Для удобства можно приклеить резинки на ее основание чтобы она не каталась по столу.
10 - Печатаем, не забывая отгонять любопытных усатых)
