Пластиковые платы
Привет. Вот уже как пару лет я занимаюсь электроникой и пробую собирать простые схемы. В процессе этой работы периодически сталкивался с вопросом, на чём их собирать? По началу собирал на китайских платках с отверстиями. Этого вполне хватало. Но со временем запросы по параметрам схем начали расти и пришлось думать над вопросами получения плат нужного формата.
В этом году я начал изучать программы для создания схем и разводки печатных плат. И даже заказал свой первый набор плат на jlcpcb. С платами всё получилось, устройства собранные на них работают. К сожалению, этот вариант подходит для завершённых проектов. А вот для проектов находящихся в разработке и имеющие тенденцию меняться такой вариант оказался не особо подходящим.
Это всё постепенно подталкивало меня к осознанию идеи по использованию пластиковых плат.

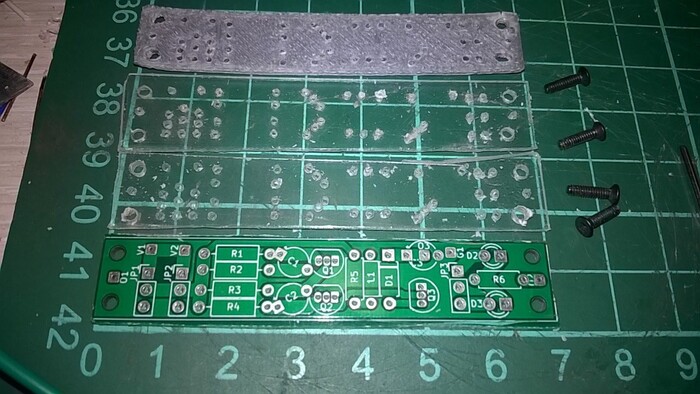

Платы: верхняя сделана на 3д принтере, две из прозрачного пластика, плата от jlcpcb.
Есть несколько способов получить плату под схему.
1) Напечатать на 3д принтере модель платы.
2) Использовать предыдущий вариант как шаблон для сверления отверстий в прозрачном пластике. Я закрепил две прозрачные платы на серебристой и сверлил сразу обе. Удобно.
3) Напечатать схему на бумаге и просверлить по ней отверстия в пластике.

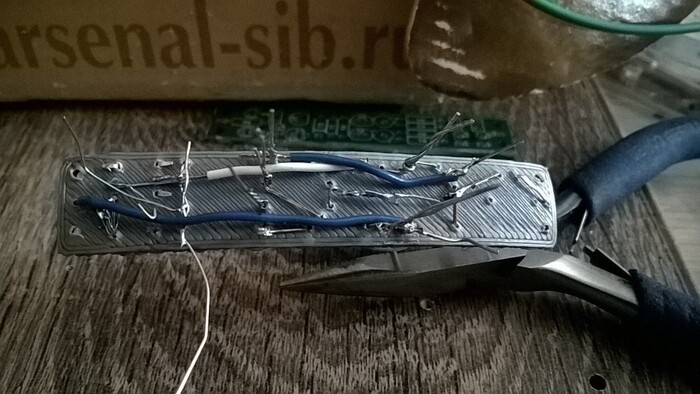

Схема в сборке. Может выглядеть не очень, но в реальности это удобный вариант для сборки различных модификаций. Здесь задача платы - фиксировать детали на месте и она её выполняет.
На такой плате нет дорожек, вместо них используются ножки деталей. Как видите, здесь понадобилось лишь три дополнительных провода, остальное соединяется напрямую. Дальше соединения запаиваются, а торчащие ножки откусываются. В итоге, я получаю полноценный аналог сборки на печатной плате. Эта схема не будет иметь отличий в работе.

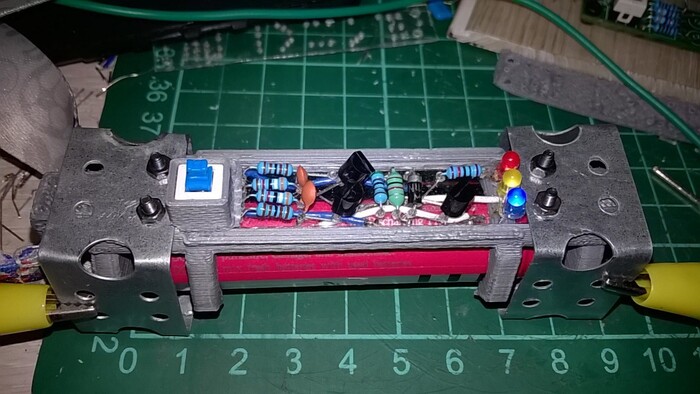

Итоговое устройство. Это нейростимулятор, я о них писал. Нейростимуляторы. Которые никому не нужны
Я их собираю, так как они мотивируют меня заниматься электроникой. Изучать схемы, проектировать дизайны, думать над различными улучшениями.
Платы из пластика удобны для небольших проектов. Они легки в изготовлении. С ними не возникает проблем в сборке платы. Воткнул детали, скрутил ножки, припаял.
Мне для полного счастья не хватает автоматизации создания подобных плат.
В общем, рекомендую.
