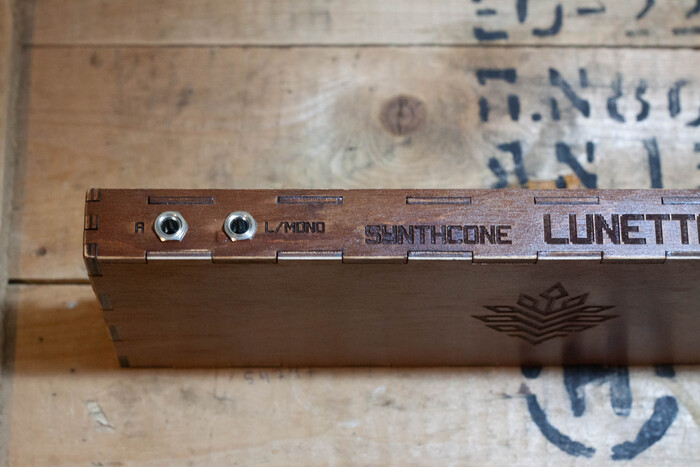

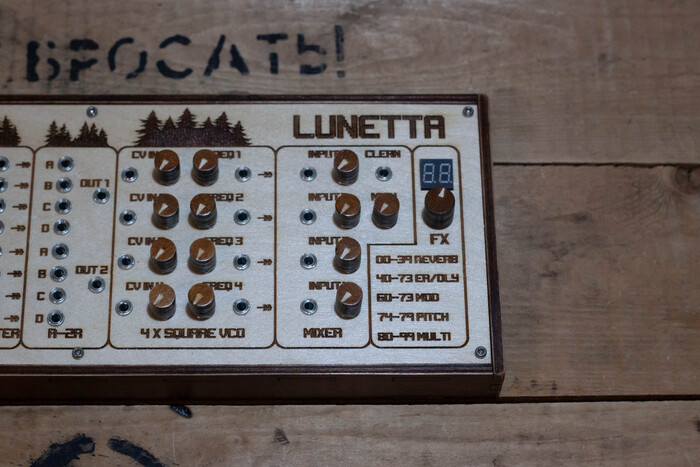

Полу модульный синтезатор Lunetta. Построен на логических элементах.

Функционал:
LFO - 4шт
Divider (делитель) - 2шт
Shift Register (регистр сдвига) - 2шт
R-2R (цифро-аналоговый преобразователь) - 2шт
VCO - 4шт
Mixer
FX module (100 preset)

Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки)

Обычно "квакушки" ремонтируются либо быстро и просто, либо долго и противно :)

Посмотрим, что с сегодняшним пациентом - "басовой" версией с возможностью изменения резонансной частоты и громкости.

По словам клиента - педаль перестала работать, странно пропускает сигнал.

Начнем с осмотра внешнего вида.

Задник - ничего нового из себя не представляет. Всё та же пластина из мягкого металла с нанесенным текстом и вырубкой под держатель батареи.

Однако дальнейший осмотр показывает интересную деталь - стандартного футсвитча (ножной кнопки) нет. Он, кстати, является 20% стандартной причиной отказа педали - кнопка либо недожимается из-за просевшей резиновой прокладки, либо просто от износа перестаёт работать). Ещё педаль подпружинена - т.е. находится в одном положении "максимально вверх".

Как резюме -  тут как-то ещё выполнен механизм включения эффекта. А именно:

С другой стороны педали - плод "улучшений" маркетологов - крохотная кнопочка, на которую давит через резинку всей ногой пользователь... 100 очков подозрения на причину поломки из 100 :)

Разбираем педаль. Для этого нужно выкрутить резиновые ножки вместе с шурупами.

Gutshot:

И виновница ремонта

Собственно, меняем на аналогичную. даже без проверки :) щучу, прозвонил - дохлая. Ну и сравним нормальную кнопку (как обычно) и кнопку маркетолога

Как резюме - данный пост скорее не о ремонте, а об ухудшении конструкции всей техники в угоду маркетингу "чтоб ломалось быстрее". Ну и потр@шка - наше всё.

Ну и видосик с такой же педалью:

Внимание, длиннопост написан в всевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки)

Классическая ситуация - ломается там, где гнётся. Пациент - блок питания для гитарных педалей производства Roland (Boss). Данный питальник идёт в комплекте с педалбордом и только поэтому представляет некоторую (возможно сентиментальную) ценность для хозяина. так что будем чинить.

C фото клиента (на тапок) - излом наблюдаем у края "резинки" ввода кабеля в блок. Явно заложенная неисправность стандартного типа. Попробуем отремонтировать с минимальными повреждениями.

Для начала осматриваем корпус. Он явно не особо рассчитан на ремонт и запаян по кругу. К счастью, металлическая советская линейка и тиски  на раз справляются с такими орешками.

Алгоритм простой: аккуратно заливаем в шов растворитель тонким шприцом, оставляем в пакете "доходить". Через 5 минут чутка наискось сжимаем в тисках, помогая линейкой корпусу "разойтись".

Внутри вполне приличный импульсный блок питания с качественными емкостями

Все, что необходимо сделать далее, это с помощью 2.5мм сверла АККУРАНТНО высверлить остатки провода из резинки

Далее протягиваем, припаиваем и собираем на клей корпус.

profit )

P.S. Наконец добрался до статей после длительного отсутствия. Переезд затянулся)))

P.P.S Баянометр показывал сиськи, но тут простые потр@шки
